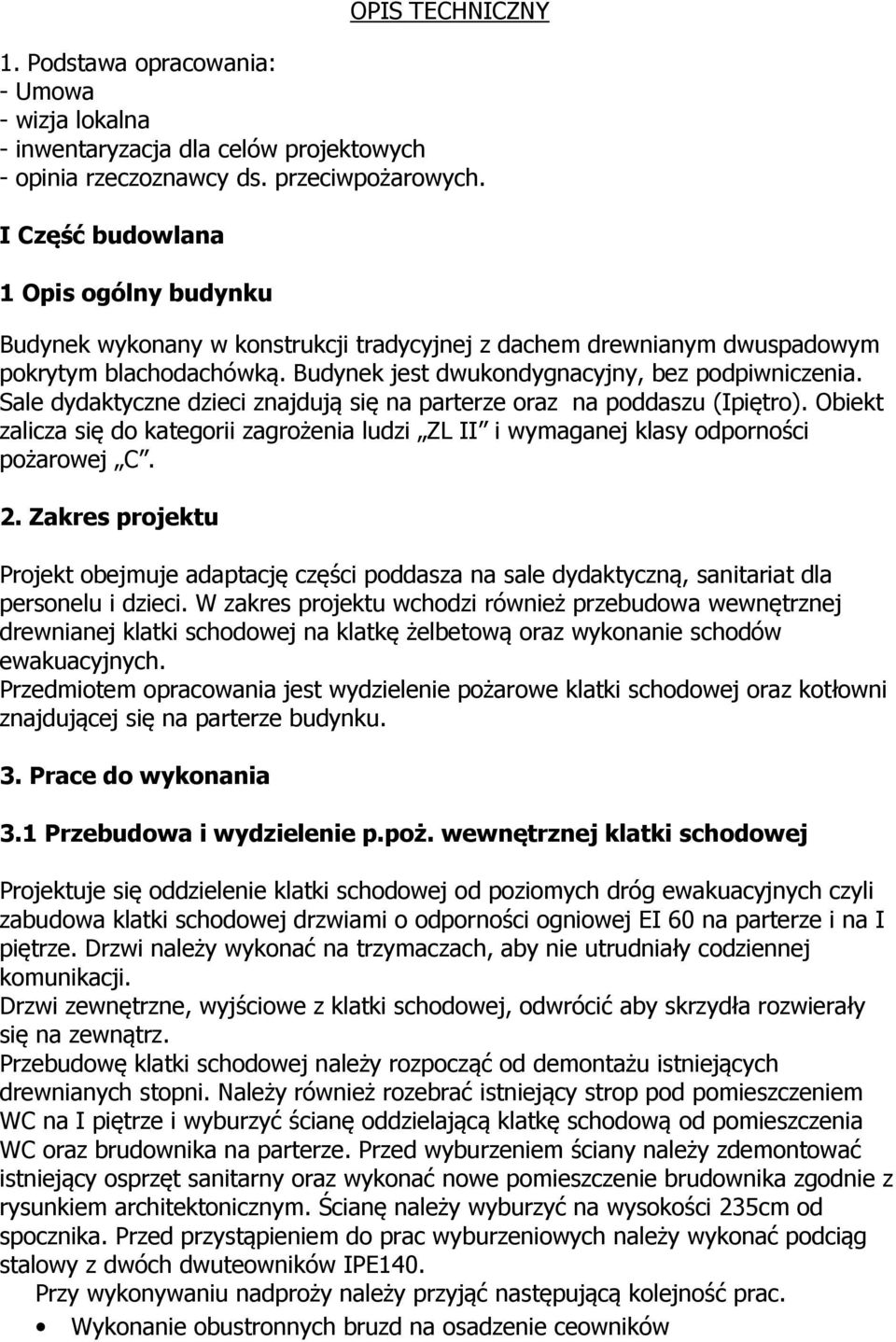

1 OPIS TECHNICZNY 1. Podstawa opracowania: - Umowa - wizja lokalna - inwentaryzacja dla celów projektowych - opinia rzeczoznawcy ds. przeciwpożarowych. I Część budowlana 1 Opis ogólny budynku Budynek wykonany w konstrukcji tradycyjnej z dachem drewnianym dwuspadowym pokrytym blachodachówką. Budynek jest dwukondygnacyjny, bez podpiwniczenia. Sale dydaktyczne dzieci znajdują się na parterze oraz na poddaszu (Ipiętro). Obiekt zalicza się do kategorii zagrożenia ludzi ZL II i wymaganej klasy odporności pożarowej C. 2. Zakres projektu Projekt obejmuje adaptację części poddasza na sale dydaktyczną, sanitariat dla personelu i dzieci. W zakres projektu wchodzi również przebudowa wewnętrznej drewnianej klatki schodowej na klatkę żelbetową oraz wykonanie schodów ewakuacyjnych. Przedmiotem opracowania jest wydzielenie pożarowe klatki schodowej oraz kotłowni znajdującej się na parterze budynku. 3. Prace do wykonania 3.1 Przebudowa i wydzielenie p.poż. wewnętrznej klatki schodowej Projektuje się oddzielenie klatki schodowej od poziomych dróg ewakuacyjnych czyli zabudowa klatki schodowej drzwiami o odporności ogniowej EI 60 na parterze i na I piętrze. Drzwi należy wykonać na trzymaczach, aby nie utrudniały codziennej komunikacji. Drzwi zewnętrzne, wyjściowe z klatki schodowej, odwrócić aby skrzydła rozwierały się na zewnątrz. Przebudowę klatki schodowej należy rozpocząć od demontażu istniejących drewnianych stopni. Należy również rozebrać istniejący strop pod pomieszczeniem WC na I piętrze i wyburzyć ścianę oddzielającą klatkę schodową od pomieszczenia WC oraz brudownika na parterze. Przed wyburzeniem ściany należy zdemontować istniejący osprzęt sanitarny oraz wykonać nowe pomieszczenie brudownika zgodnie z rysunkiem architektonicznym. Ścianę należy wyburzyć na wysokości 235cm od spocznika. Przed przystąpieniem do prac wyburzeniowych należy wykonać podciąg stalowy z dwóch dwuteowników IPE140. Przy wykonywaniu nadproży należy przyjąć następującą kolejność prac. Wykonanie obustronnych bruzd na osadzenie ceowników

Sale dydaktyczne dzieci znajdują się na parterze oraz na poddaszu (Ipiętro). Obiekt zalicza się do kategorii zagrożenia ludzi ZL II i wymaganej klasy odporności pożarowej C. 2.

2 Po uprzednim owinięciu belek siatką stalową ceowniki należy osadzić na plastycznej zaprawie cementowej. Dłuższe belki należy skręcić między sobą zgodnie z opisem na rysunkach. Wypełnić bruzdy cegłą z zaprawą cementową Po stwardnieniu zaprawy cementowej można przystąpić do wykuwania otworu. Schody należy wykonać jako żelbetowe dwubiegowe, ze skrytką pod schodami obudowaną ścianą murowaną 12cm. Płytę schodów zaprojektowano z betonu B25, gr. 20 cm zbrojoną stalą 34GS o przekroju Ø16 co 9cm. Wysokość stopni maksymalnie 15cm, szerokość 30cm. Wykonać balustradę mocowaną w duszy schodów, tak aby uzyskać maksymalną szerokość biegów. Balustrada powinna mieć wysokość 110cm, z pośrednią poręczą na wysokości 55cm. Odstępy pomiędzy elementami wypełnienia nie mogą przekroczyć 10cm. Na parterze usunąć istniejące podłogowe deski drewniane. Wykonać warstwę jastrychu. Na posadzce ułożyć gres R Przebudowa brudownika Brudownik należy usytuować zgodnie z rysunkiem architektonicznym. Pomieszczenie zabudować ścianką gipsowo-kartonową. 3.3 Przebudowa stopni w korytarzu na Ip. Istniejące stopnie w korytarzu Ip. przebudować odsuwając je od istniejących drzwi tak aby podest miał 100cm i wstawiając trzy stopnie zamiast dwóch jak jest to obecnie. Schody wykonać z płyty OSB-3 gr. 25mm układanych na wpust i pióro. Podłoże przeszlifować mechanicznie, zagruntować, nakładając pędzlem lub szczotką preparat Ceresit CN 94. Następnie obłożyć płytkami ceramicznymi układanymi na kleju elastycznym Ceresit CM17 i wypełnić fugą elastyczną. Istniejące drzwi wymienić na drzwi 90x200cm, przeciwpożarowe EI60, na trzymaczach. Na korytarzu ułożyć gres R Oddymianie Wydzielona klatka schodowa będzie oddymiana oknem połaciowym oddymiającym z siłownikami elektrycznymi. Powierzchnia rzutu poziomego klatki schodowej wynosi 12,9m 2. Powierzchnia czynna oddymiania powinna wynosić minimum 1,0m 2. Przyjęto okno oddymiające FAKRO FSJ 94x236cm o powierzchni oddymiania 1,12m 2. Po odkryciu konstrukcji dachu można wprowadzić korekty w wymiarach okna, tak aby dopasować je do rozstawu istniejących krokwi lub w razie konieczności wykonać wymian. Należy zachować powierzchnię geometryczną okna. Po osadzeniu okna należy zabudować konstrukcję dachu zgodnie do odporności REI30, wykonując naświetle (kanał naświetlający) na szerokości klapy.

Schody należy wykonać jako żelbetowe dwubiegowe, ze skrytką pod schodami obudowaną ścianą murowaną 12cm. Płytę schodów zaprojektowano z betonu B25, gr.

3 3.5 Kotłownia Wydzielenie pożarowe kotłowni dokonać przez dodatkowe obłożenie ścian i sufitu systemowymi płytami PROMATECT H o odporności ogniowej EI 60 oraz wymianę drzwi na nowe p/poż. o odporności EI 30. Przed obłożeniem ścian płytami PROMATECT ściany należy uzupełnić przez zabudowanie istniejących otworów w postaci nadświetli. Napowietrzanie kotłowni wykonać rurą doprowadzającą powietrze z zewnątrz budynku. Przejścia instalacyjne (otwory powyżej 4cm) przez ściany kotłowni zabezpieczyć w klasie EI Adaptacja pomieszczenia strychu Salka dydaktyczna W pomieszczeniu przeznaczonym na salkę dydaktyczną należy rozebrać istniejącą murowaną wędzarnię. Zamontować dodatkowe okna dachowe. Założone panele powinny posiadać atest o niepalności. Ścianki działowe wykonać jako gipsowo - kartonowe na stelażu. Nad nowym wejściem do Sali należy wykonać nadproże stalowe 2x I 80PE. Przy wykonywaniu nadproży należy przyjąć następującą kolejność prac. Wykonanie obustronnych bruzd na osadzenie ceowników Po uprzednim owinięciu belek siatką stalową ceowniki należy osadzić na plastycznej zaprawie cementowej. Dłuższe belki należy skręcić między sobą zgodnie z opisem na rysunkach. Wypełnić bruzdy cegłą z zaprawą cementową Po stwardnieniu zaprawy cementowej można przystąpić do wykuwania otworu. Należy obudować wszystkie elementy konstrukcyjne, drewniane w systemie zapewniającym odporność ogniową R60 (np. fire matrix - isover, rigips). Przewody ułożone na konstrukcji drewnianej należy ułożyć, po obudowaniu konstrukcji przeciwpożarowo i następnie zabudować płytą g-k. Wykonać wentylację grawitacyjną wyprowadzoną bezpośrednio na dach Sanitariaty W pomieszczeniu przeznaczonym na sanitariaty należy wykonać ścianki działowe gipsowo kartonowe. W miejscu usytuowania drzwi wejściowych do WC wykonać przebudowę konstrukcji zgodnie z rysunkiem. W sanitariatach na posadzce ułożyć gres. Należy wykonać wentylację grawitacyjną wyprowadzoną bezpośrednio na dach. Należy zabudować konstrukcję drewniana do odporności R60 oraz konstrukcję dachu do REI30.

Napowietrzanie kotłowni wykonać rurą doprowadzającą powietrze z zewnątrz budynku. Przejścia instalacyjne (otwory powyżej 4cm) przez ściany kotłowni zabezpieczyć w klasie EI60. 3.

4 3.7 Schody ewakuacyjne Schody ewakuacyjne należy wykonać w konstrukcji stalowej z rur prostokątnych o przekroju 140x80x5. Konstrukcja samonośna na słupach stalowych z rur kwadratowych 120x120x5 połączonych z konstrukcją schodów za pomocą belek z ceowników zimno giętych 2xC200x70x7. Wszystkie elementy będą spawane. Jako stopnie zastosować kraty pomostowe 25x2 (Polimex Mostostal) zgrzewane. Wykonać obustronną balustradę. Fundamenty pod słupy wykonać z betonu B25. Słupy mocowane do fundamentu za proca blachy gr. 1.5cm śrubami HILTI M16 długości 295mm. 4. Prace ogólne do wykonania 4.1 Poddasze Na całym poddaszu niezbędne jest ocieplenie dachu. Szczególną uwagę należy zwrócić na zabezpieczenie p.poż. Ocieplenie wykonać jako systemowe z atestem gwarantującym odporność p.poż. Konstrukcja dachu powinna być zabezpieczona do klasy odporności ogniowej REI30. Można zastosować np. system Fire Matrix ISOVER, RIGIPS (system 3.70). Należy również na całym poddaszu obudować wszystkie elementy konstrukcyjne, drewniane w systemie zapewniającym odporność ogniową R60 (system RIGIPS 6.30). Do ocieplenia poddasza należy zastosować wełnę mineralną wg systemu gr. 15cm (10cm pomiędzy krokwiami, 5cm na stelażu). Zapewnić pustkę powietrzną 4cm oraz paroizolację. 4.2 Wymiana drzwi Wszystkie drzwi na drodze ewakuacyjnej muszą posiadać wymiar w świetle przejścia 90/200cm. Należy wymienić wszystkie drzwi nie spełniające tego warunku. 5. Wyposażenie w gaśnice Obiekt należy wyposażyć w gaśnice przenośne wg wskaźnika i zasad: - co najmniej: 1 gaśnica proszkowa o masie środka gaśniczego 2 kg (lub 3 dm 3 ) na każde 100 m 2 powierzchni strefy pożarowej, - maksymalna odległość z każdego miejsca w budynku, w którym może przebywać człowiek do najbliższej gaśnicy nie może przekraczać 30 m, - do gaśnicy należy zapewnić dostęp o szerokości co najmniej 1 m 6. Hydranty wewnętrzne Obiekt należy wyposażyć w hydranty DN25 z wężem półsztywnym długości 20m.

Jako stopnie zastosować kraty pomostowe 25x2 (Polimex Mostostal) zgrzewane. Wykonać obustronną balustradę. Fundamenty pod słupy wykonać z betonu B25. Słupy mocowane do fundamentu za proca blachy gr.

5 7. Hydranty zewnętrzne Zapotrzebowanie wodne do zewnętrznego gaszenia pożaru Hydrant DN80 znajduje się w ulicy. UWAGA W związku z niespełnieniem wszystkich wymagań przepisów pożarowych takich jak: a/ szerokość klatki schodowej b/ opieka konserwatora zabytków c/ konstrukcja stropów drewnianych konieczna jest ekspertyza w trybie 2 ust.2 Warunki techniczne dla budynków i ich usytuowania. Opracowanie: inż. Renata Owczarz Sprawdził: mgr inż. Zbigniew Przybylski

b/ opieka konserwatora zabytków c/ konstrukcja stropów drewnianych konieczna jest ekspertyza w trybie 2 ust.
