1 str. nr 1 SPIS ZAWATROŚCI I. CZĘŚĆ OPISOWA. ================= - Karta tytułowa Uprawnienia budowlane i zaśw. o przynaleŝności do Izby InŜynierów arch. J. śurawieckiego Uprawnienia budowlane i zaśw. o przynaleŝności do Izby InŜynierów inŝ. J. Fronczyka - Spis zawartości str. nr 1 - Opis techniczny str. nr 2 9 II. CZĘŚĆ GRAFICZNA. ==================== Rys. nr 1 - Plan sytuacyjny 1:1000 Rys. nr 2 - Plan sytuacyjny ogrodzenia wewnątrz Muzeum Wsi Lubelskiej 1:500 Rys. nr 3 - Rozwinięcie ogrodzenia 1:100 Rys. nr 4 - Rozwinięcie ogrodzenia 1:100 Rys. nr 5 - Rozwinięcie ogrodzenia 1:100 Rys. nr 6 - Rozwinięcie ogrodzenia 1:100 Rys. nr 7 - Rozwinięcie ogrodzenia 1:100 Rys. nr 8 - Przęsło ogrodzenia 1:20 Rys. nr 9 - Przekrój pionowy przęsła 1:20 Rys. nr 10 - Przęsło parkanu 1:20 Rys. nr 11 - Przęsło ogrodzenia (ul. Agronomiczna) 1:20 Rys. nr 12 - KrawęŜnik Ŝelbetowy 1:10 Rys. nr 13 - Przęsło przez koryto rzeki 1:20 Rys. nr 14 - Mur ogrodzeniowy cmentarza 1:20 Rys. nr 15 - Brama wjazdowa 1:20

2 str. nr 2 OPIS TECHNICZNY do projektu budowlanego ogrodzenia terenu Muzeum Wsi Lubelskiej w Lublinie 1. PODSTAWA OPRACOWANIA Umowa zawarta z Zamawiającym Muzeum Wsi Lubelskiej w Lublinie 1.2. Oględziny terenu Muzeum Mapa syt.-wysokościowa 1: CEL I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt ogrodzenia terenu Muzeu Wsi Lubelskiej oraz znajdującego się wewnątrz Muzeum cmentarza. Zakres robót obejmuje: Karczowanie terenu w miejscu planowanego ogrodzenia Rozebranie istniejącego ogrodzenia Wykonanie ogrodzenia wokół terenu Muzeum Wsi Lubelskiej Naprawy istniejącego muru ogrodzeniowego Wykonanie ogrodzenia murowanego wokół cmentarza na terenie Muzeum Wsi Lubelskiej 3. STAN TECHNICZNY ISTNIEJĄCEGO OGRODZENIA Istniejące ogrodzenie Muzeum Wsi Lubelskiej wykonane jest w róŝnych okresach czasu oraz z róŝnych materiałów. Na odcinku od ulicy Agronomicznej ogrodzenie wykonane jest w trzech rodzajach. Część ogrodzenia wykonana jest jako murowana z cegły pełnej z betonowymi czapkami. Mur ogrodzenia jest spękany oraz posiada znaczne ubytki tynku. Część ogrodzenia jest nowa posiadająca murowany z cegły cokół oraz metalowe słupki i przęsła. NajdłuŜszą część stanowi odcinek ogrodzenia wykonany z siatki stalowej na słupkach z rur. Ogrodzenie to jest w złym stanie technicznym, w wielu miejscach jest poprzerywane, słupki są pochylone, przęsła ogrodzenia powyginane. Zarówno słupki jak i siatka są skorodowane.

3 str. nr 3 Fot. nr 1 - Przewrócone ogrodzenie z siatki od strony ul Agronomicznej Fot. nr 2 Ogrodzenie przejścia przez rzekę Wokół pozostałej części terenu znajduje się ogrodzenie z siatki stalowej na słupkach z rur. Ogrodzenie poprzerastane jest na długich odcinkach krzewami, uniemoŝliwiającymi demontaŝ bez usunięcia równieŝ krzaków. Całe ogrodzenia jest skorodowane, poprzerywane i jego stan techniczny naleŝy określić jako zły.

4 str. nr 4 Fot. nr 3 Ogrodzenie z siatki przy wjeździe na działkę i parking. Fot. nr 4 Ogrodzenie poprzerastane dziką roślinnością i krzewami. Fot. nr 5 Przejście przez rzekę i krzaki od strony zachodniej

5 str. nr 5 Fot. nr 6 Istniejące ogrodzenie murowane przy ul. Agronomicznej przeznaczone do zachowania. Widoczna korozja i odpadanie tynku. Mur zawilgocony z uszkodzeniami korozyjnymi i mechanicznymi spowodowanymi przez korzenie drzew. Fot. nr 7 Istniejący wjazd na działkę z ul. Agronomicznej, brama i ogrodzenie metalowe przeznaczone do adaptacji i konserwacji.

6 str. nr 6 4. OPIS SZCZEGÓŁOWY PROJEKTOWANEJ PRZEBUDOWY OGRODZENIA. Ogrodzenie Muzeum Wsi Lubelskiej projektuje się kilka typów ogrodzeń, charakterystycznych dla róŝnych regionów wsi lubelskiej Prace przygotowawcze. WzdłuŜ istniejącego ogrodzenia od strony południowej i zachodniej porastają gęste krzaki i krzewy dziko rosnące, poprzerastane przez istniejące ogrodzenie. Dla realizacji nowego ogrodzenia naleŝy przewidzieć konieczność wykarczowania pasa dzikiej roślinności wzdłuŝ granicy o szerokości ok. 2 m Ogrodzenie od strony parkingu przy Al. Warszawskiej Projektowane ogrodzenie wykonane będzie z następujących materiałów: -słupki z kamienia wapiennego - wypełnienie między słupkami przęsła ze sztachet drewnianych na ryglach Dane konstrukcyjno-materiałowe: - fundamenty pod słupki i cokół z betonu Ŝwirowego kl. B-15 zagłębione 1,0m poniŝej poziomu terenu, na podlewce z chudego betonu - zbrojenie fundamentu 4 pręty #12 ze stali AIIIN łączone strzemionami φ6 co 30cm. - cokół z kamienia wapiennego, na zaprawie cem-wap. marki 5Mpa, - słupki bramowe i skrajne z kamienia wapiennego, na zaprawie cem-wap.marki 5Mpa, z czapka betonową - przęsła ogrodzenia wykonać ze sztachet z drewna liściastego (olsza, osika) lub iglastego impregnowanego mocowanych do rygli sosnowych 7x10cm w odstępach co 10 cm - przęsła mocować przez przykręcenie do kątowników utwierdzonych w słupkach 4.3. Parkan od Al. Warszawskiej Projektowany parkan wykonany będzie z impregnowanego drewna olchowego lub osikowego. Słupy z bali drewnianych o przekroju 20 x 20 cm osadzone na głębokość 70 cm w gruncie i zaizolowane w części podziemnej. Rygle drewniane o przekroju 6 x 9 cm z drewna olchowego lub osikowego. Deski parkanu grubości 2,5cm na styk. Od góry parkan przykryty daszkiem drewnianym z dwóch desek.

7 str. nr Ogrodzenie projektowane z przęseł metalowych Na granicach działki bocznych lub mniej eksponowanych zaprojektowano ogrodzenie z przęseł metalowych zawieszonych na słupkach metalowych osadzonych w fundamencie betonowym w wykopie jamistym. Fundamenty słupków posadowione 1,0m poniŝej poziomu terenu i wylewane z betonu Ŝwirowego kl. B-15. Słupki z rur kwadratowych 80x80x3, przekryte daszkami z blachy, osadzone na głębokość min 45cm w fundamentach. Przęsła spawane z ceowników i prętów φ16mm. W dolnej części ogrodzenia zamocowany we wrębach pozostawionych w fundamencie krawęŝnik Ŝelbetowy grub. 8cm. Osadzenie krawęŝnika konieczne jest dla niwelacji spadków terenu i unikania zbędnych prześwitów pod przęsłami ogrodzenia. Przęsła płotu przechodzące przez koryto rzeki wykonać z siatki stalowej mocowanej do napiętych linek stalowych φ10mm. Linki mocować do słupów z rur kwadratowych 150x150x6. Elementy stalowe zabezpieczyć antykorozyjnie przez oczyszczenie i pomalowanie dwukrotnie farbą podkładową oraz dwukrotnie farbą chlorokauczukową nawierzchniową w kolorze czarnym Ogrodzenie cmentarza wewnątrz Muzeum Wsi Lubelskiej Ogrodzenie cmentarza na terenie Muzeum Wsi Lubelskiej wykonać z kamienia wapiennego na zaprawie wapiennej. Fundament z betonu Ŝwirowego kl. B-15 zagłębiony 1,0m poniŝej poziomu terenu, zbrojenie fundamentu 4 prętami #12 ze stali AIIIN łączonymi strzemionami φ6 co 30cm. Przekrycie muru z dachówek ceramicznych esówek na zaprawie cementowo wapiennej.

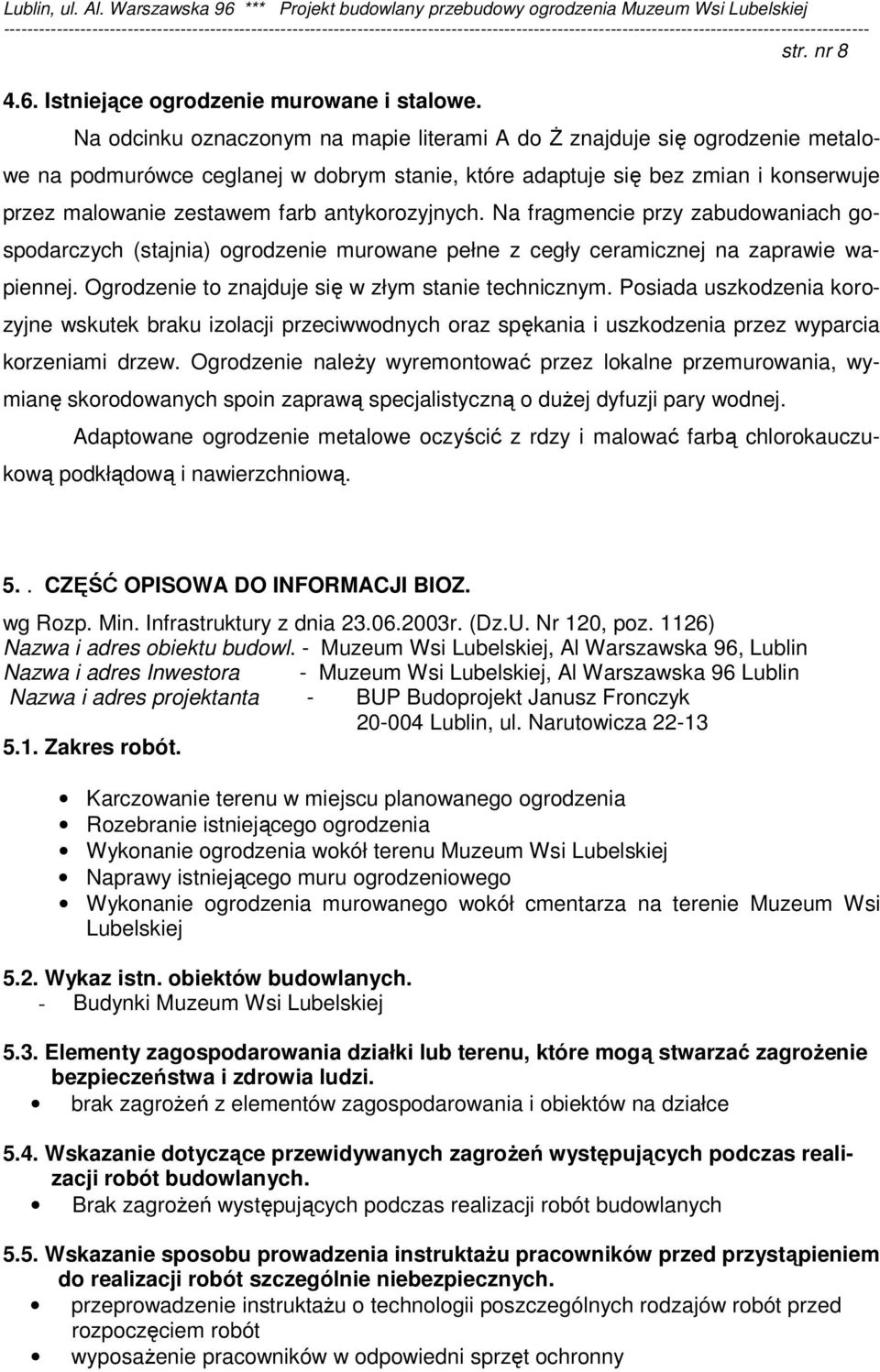

8 str. nr Istniejące ogrodzenie murowane i stalowe. Na odcinku oznaczonym na mapie literami A do ś znajduje się ogrodzenie metalowe na podmurówce ceglanej w dobrym stanie, które adaptuje się bez zmian i konserwuje przez malowanie zestawem farb antykorozyjnych. Na fragmencie przy zabudowaniach gospodarczych (stajnia) ogrodzenie murowane pełne z cegły ceramicznej na zaprawie wapiennej. Ogrodzenie to znajduje się w złym stanie technicznym. Posiada uszkodzenia korozyjne wskutek braku izolacji przeciwwodnych oraz spękania i uszkodzenia przez wyparcia korzeniami drzew. Ogrodzenie naleŝy wyremontować przez lokalne przemurowania, wymianę skorodowanych spoin zaprawą specjalistyczną o duŝej dyfuzji pary wodnej. Adaptowane ogrodzenie metalowe oczyścić z rdzy i malować farbą chlorokauczukową podkłądową i nawierzchniową. 5.. CZĘŚĆ OPISOWA DO INFORMACJI BIOZ. wg Rozp. Min. Infrastruktury z dnia r. (Dz.U. Nr 120, poz. 1126) Nazwa i adres obiektu budowl. - Muzeum Wsi Lubelskiej, Al Warszawska 96, Lublin Nazwa i adres Inwestora - Muzeum Wsi Lubelskiej, Al Warszawska 96 Lublin Nazwa i adres projektanta - BUP Budoprojekt Janusz Fronczyk Lublin, ul. Narutowicza Zakres robót. Karczowanie terenu w miejscu planowanego ogrodzenia Rozebranie istniejącego ogrodzenia Wykonanie ogrodzenia wokół terenu Muzeum Wsi Lubelskiej Naprawy istniejącego muru ogrodzeniowego Wykonanie ogrodzenia murowanego wokół cmentarza na terenie Muzeum Wsi Lubelskiej 5.2. Wykaz istn. obiektów budowlanych. - Budynki Muzeum Wsi Lubelskiej 5.3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. brak zagroŝeń z elementów zagospodarowania i obiektów na działce 5.4. Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych. Brak zagroŝeń występujących podczas realizacji robót budowlanych 5.5. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. przeprowadzenie instruktaŝu o technologii poszczególnych rodzajów robót przed rozpoczęciem robót wyposaŝenie pracowników w odpowiedni sprzęt ochronny

9 str. nr 9 przeszkolenie BHP pracowników na stanowisku pracy przestrzeganie i stosowanie planu BIOS opracowanego przez kierownika budowy 5.6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie. przestrzeganie obowiązujących przepisów BHP przy robotach rozbiórkowych i remontowo-budowlanych 6. ODDZIAŁYWANIE INWESTYCJI. Informacje związane z wejściem w Ŝycie art.3 p.20 znowelizowanego Prawa Budowlanego. Obszar oddziaływania obiektu - Realizacja robót w całości mieści się na terenie Muzeum Wsi Lubelskiej i nie oddziałuje na działki sąsiednie. 7. WARUNKI TECHNICZNE PROWADZENIA ROBÓT ORAZ PRZESTRZEGANIA PRZEPISÓW BHP. Roboty remontowo-budowlane winny być prowadzone przez osobę posiadającą odpowiednie kwalifikacje i uprawnienia zawodowe, przy zachowaniu warunków technicznych wykonywania robót budowlanych i ziemnych oraz obowiązujących przepisów BHP: Rozp. Min. Infrastruktury z dnia roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 21, poz. 73) Rozp. MIPS warunków dnia r. w sprawie ogólnych przepisów Bezpieczeństwa i higieny pracy z poźn. zm. (Dz.U. Nr 169/2003, poz. 1650) 8. OŚWIADCZENIE. Zgodnie z art. 1 Ustawy z dnia roku o zmianie ustawy - Prawo Budowlane (Dz.U. nr 93, poz. 888) oświadczamy, Ŝe niniejszy projekt przebudowy ogrodzenia działki Muzeum Wsi Lubelskiej w Lublinie przy ul. Al. Warszawska 96 został sporządzony zgodnie z obowiązującymi przepisami prawa oraz zasadami wiedzy technicznej. Opracował: arch. J. śurawiecki inŝ. J. Fronczyk Lublin, 23 maja 2008r.
