PROJEKT BUDOWLANY INSTALACJI ZBIORNIKOWEJ NA PROPAN-BUTAN Z ZAKOPCOWANYM ZBIORNIKIEM O POJ. 50 M3 (W RAMACH PRZENIESIENIA)

Transkrypt

1 PRACOWNIA PROJEKTOWA MICHAŁ WOJEWODA LEGIONOWO UL.ZEGRZYŃSKA 65/13 PROJEKT BUDOWLANY INSTALACJI ZBIORNIKOWEJ NA PROPAN-BUTAN Z ZAKOPCOWANYM ZBIORNIKIEM O POJ. 50 M3 (W RAMACH PRZENIESIENIA) Inwestor: TARCHOMIŃSKIE ZAKŁADY FARMACEUTYCZNE POLFA S.A. ul. Fleminga Warszawa adres budowy: ul. Fleminga Warszawa dz.nr ew. 214/47 i 214/49 obr Projektanci: architektura: mgr inŝ. arch. Halina Michna-Goldberg upr. nr St-452/88 w specj. architektonicznej projektant sprawdzający: mgr inŝ. arch. Artur Goldberg upr. nr St-640/86 w specj. architektonicznej konstrukcja: mgr inŝ. Michał Wojewoda upr. nr St-86/80 w specj. konstr.-bud. projektant sprawdzający: mgr inŝ. Wojciech Wojewoda upr. nr MAZ/0028/POOK/11 w specj. konstr.-budowlanej Legionowo r.

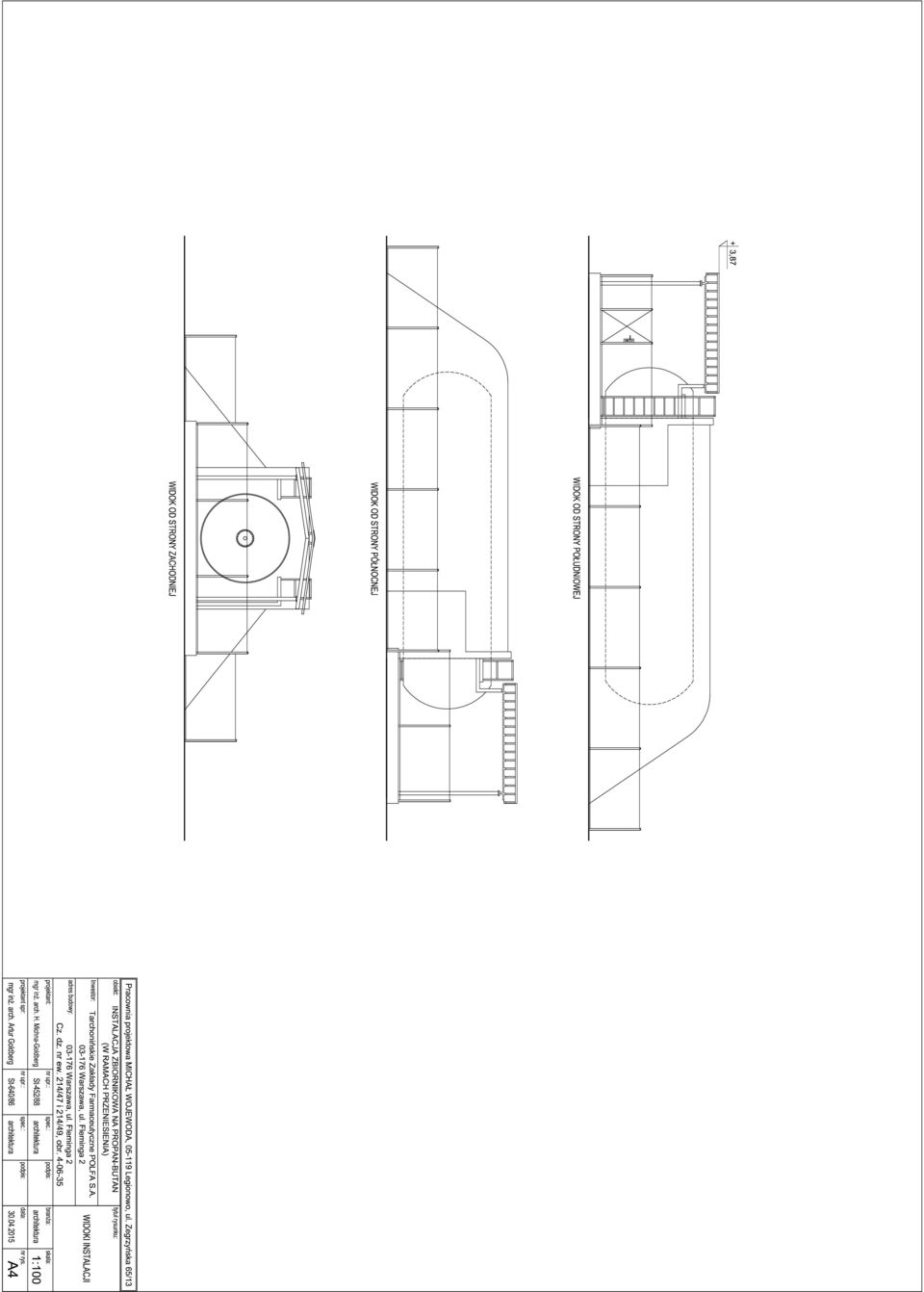

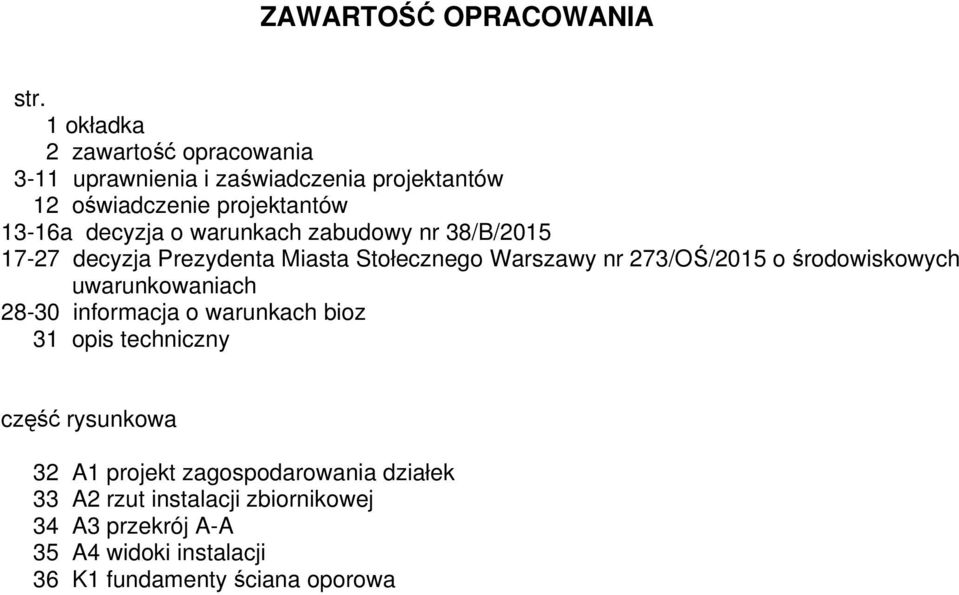

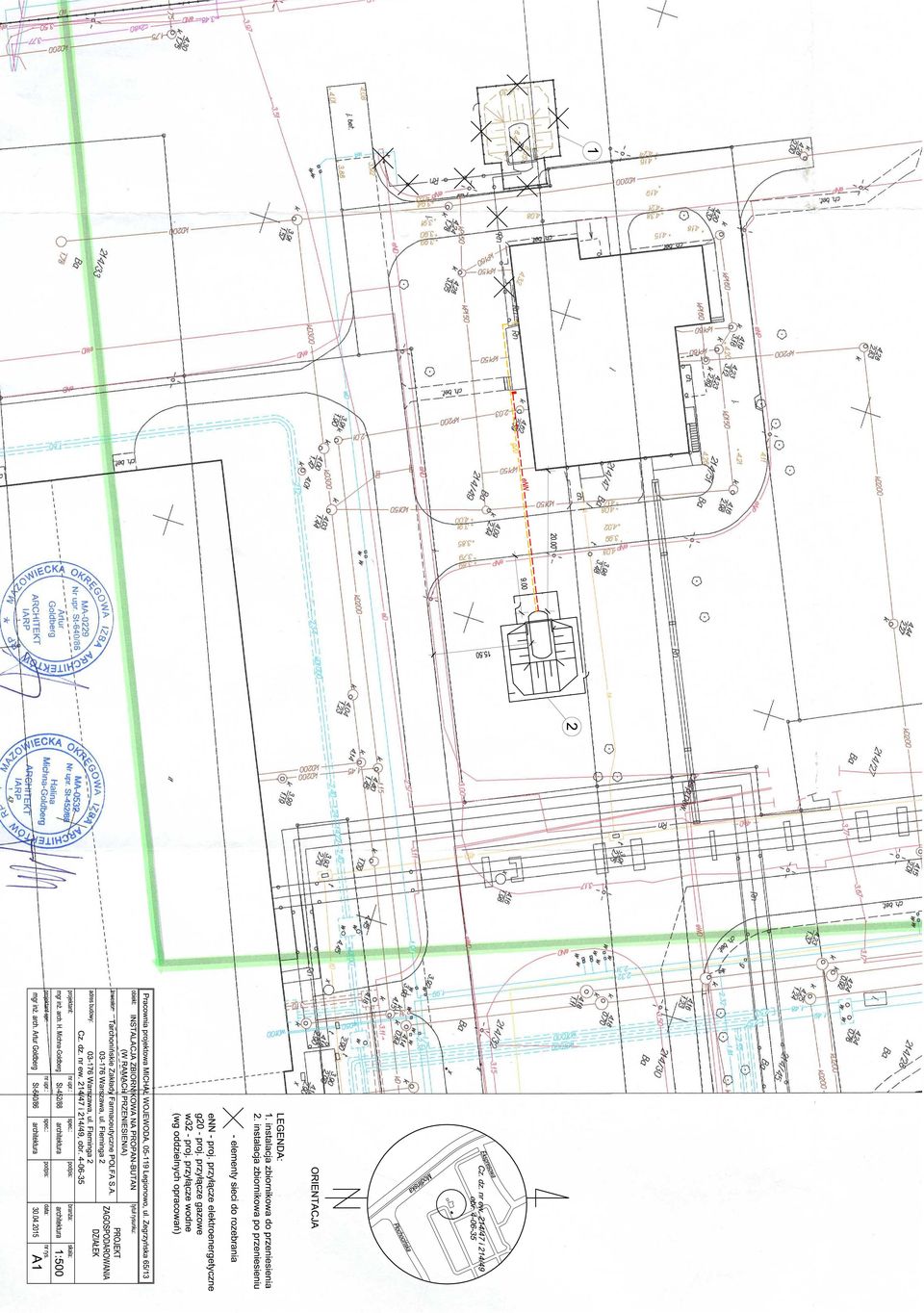

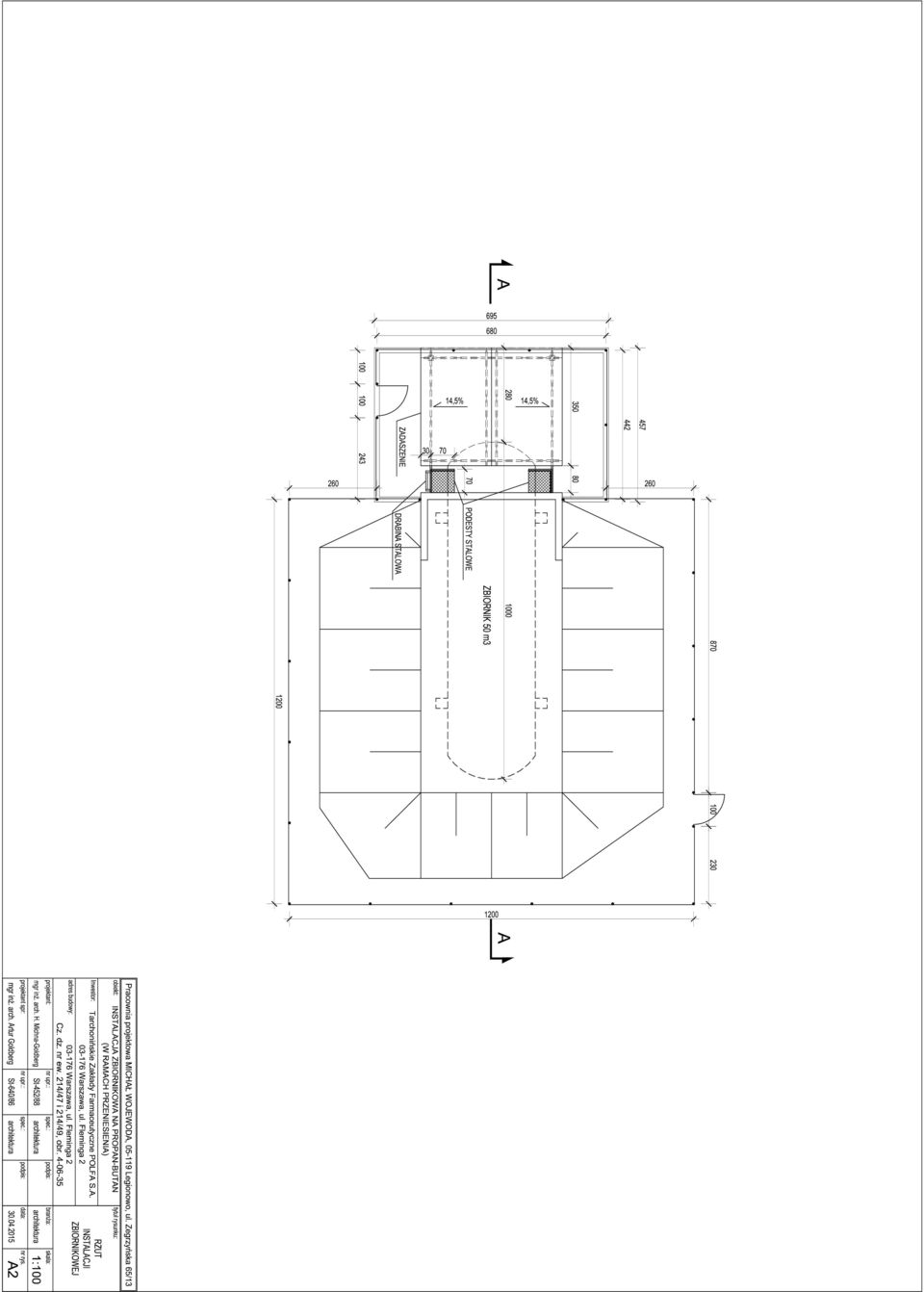

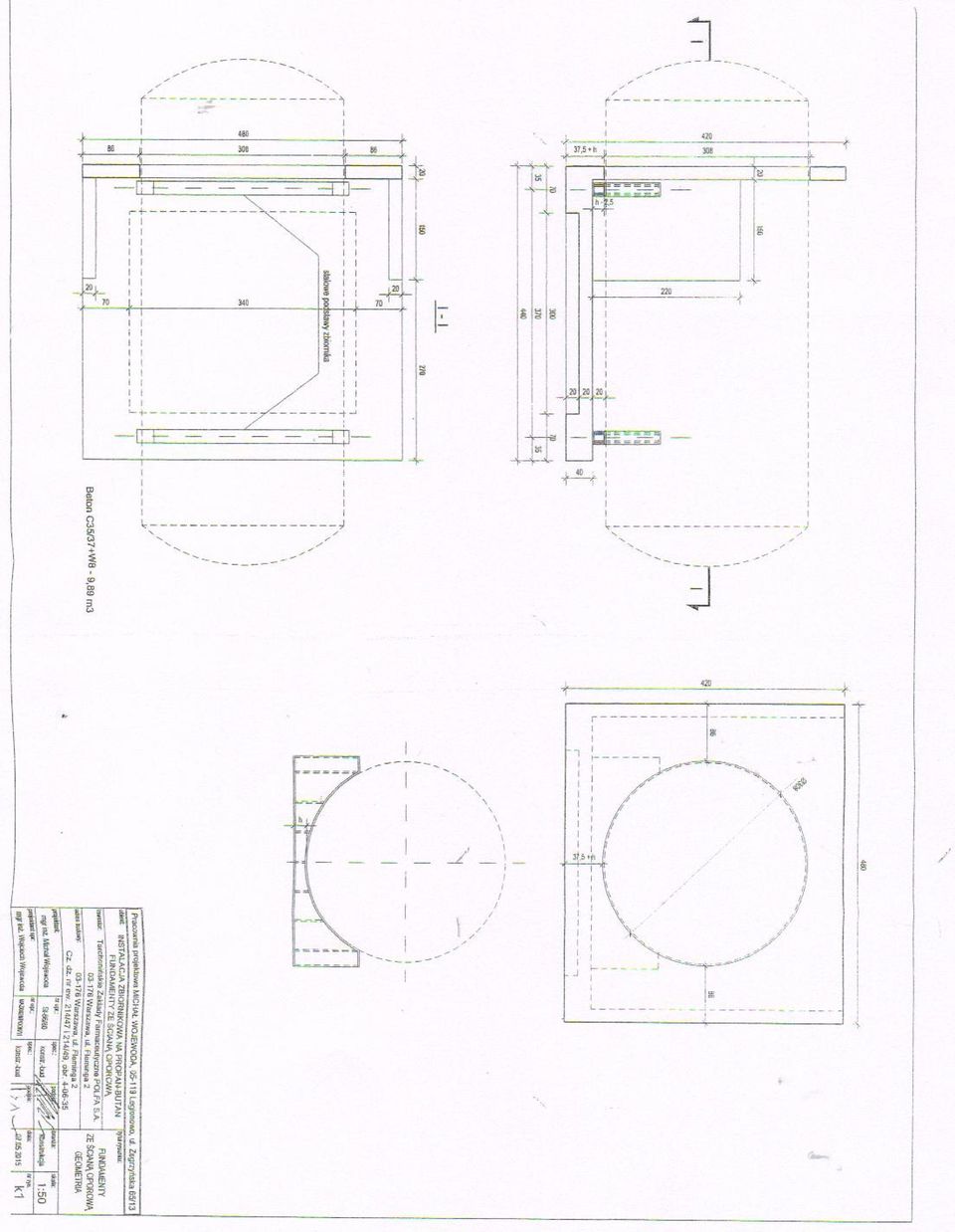

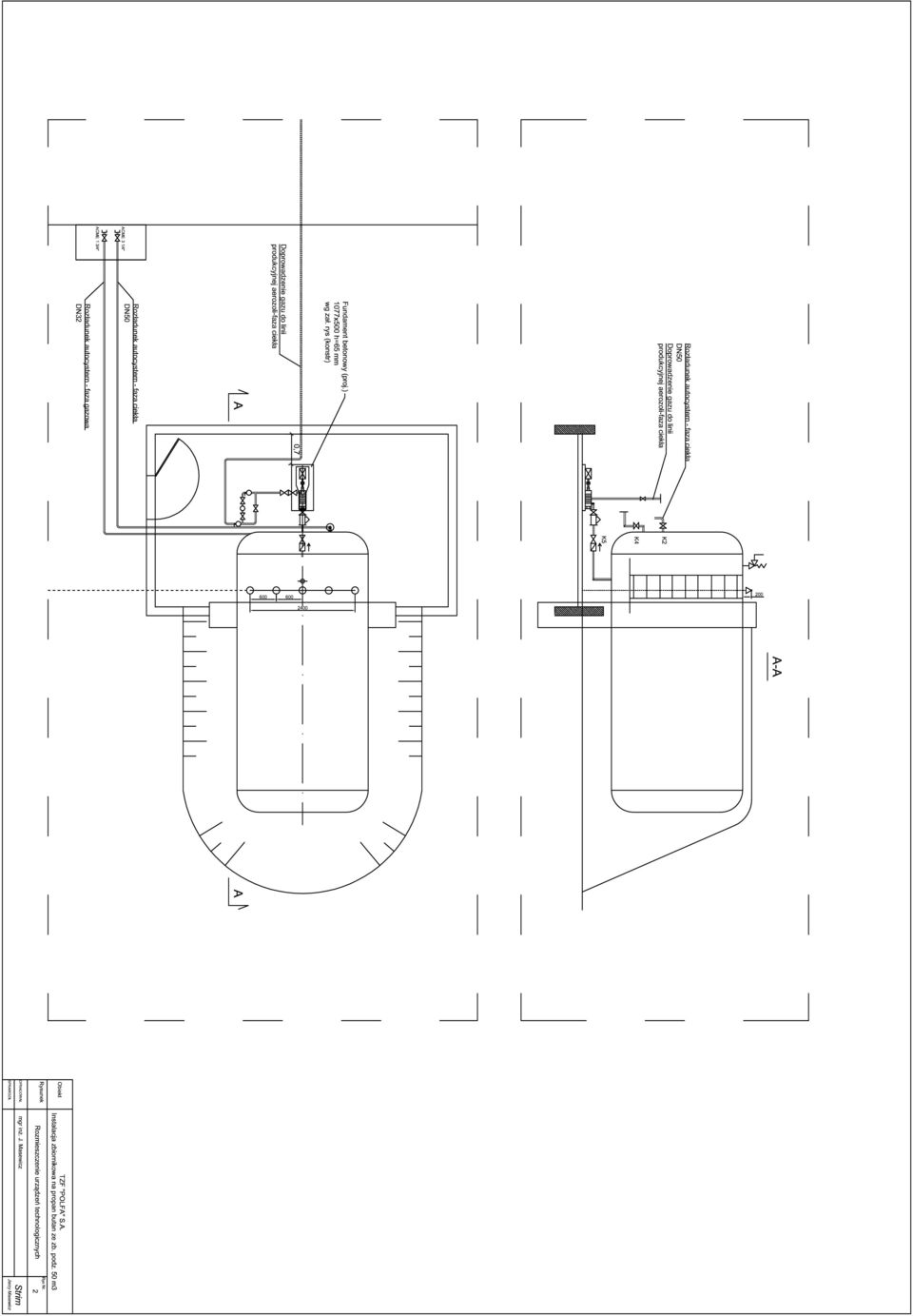

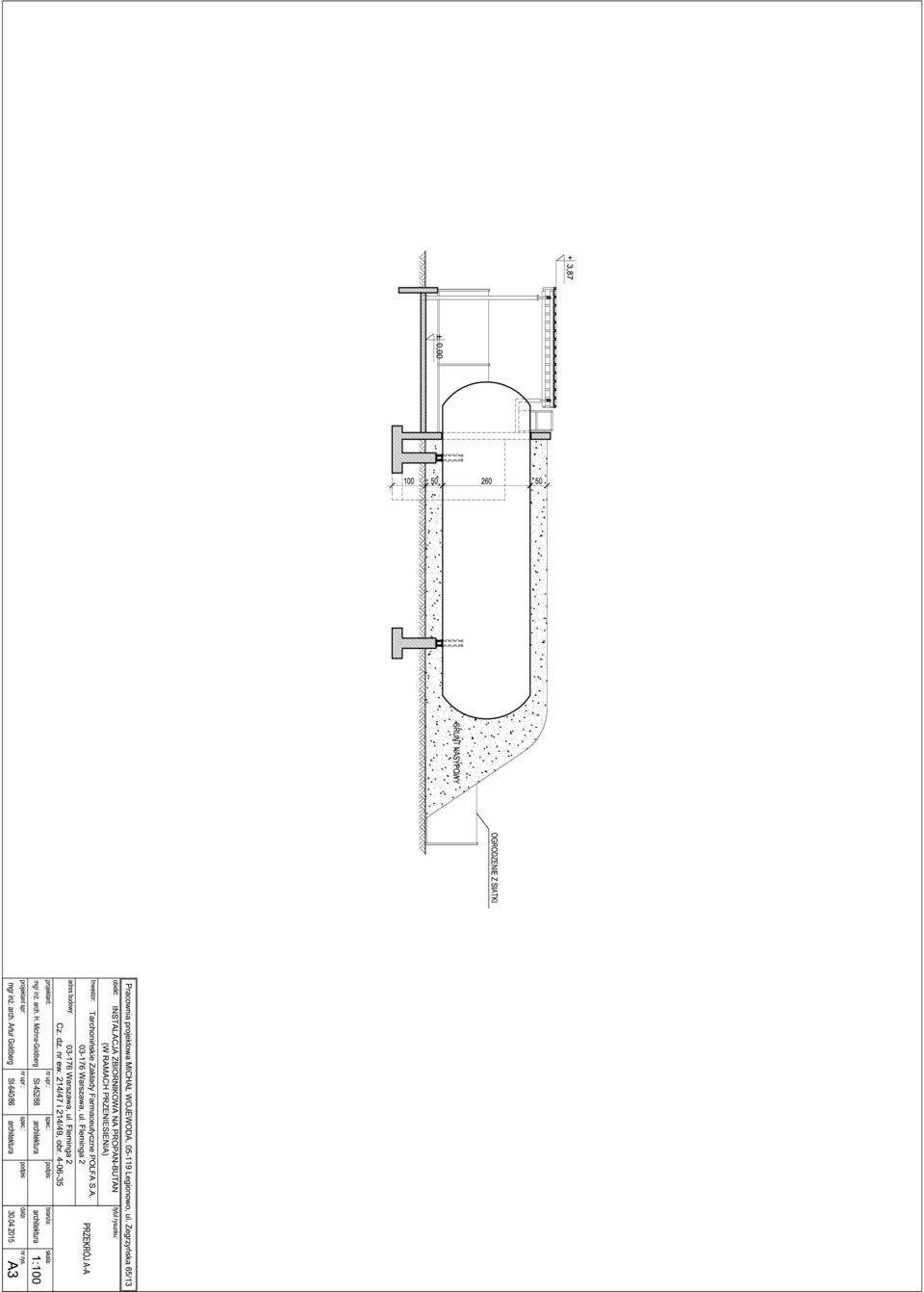

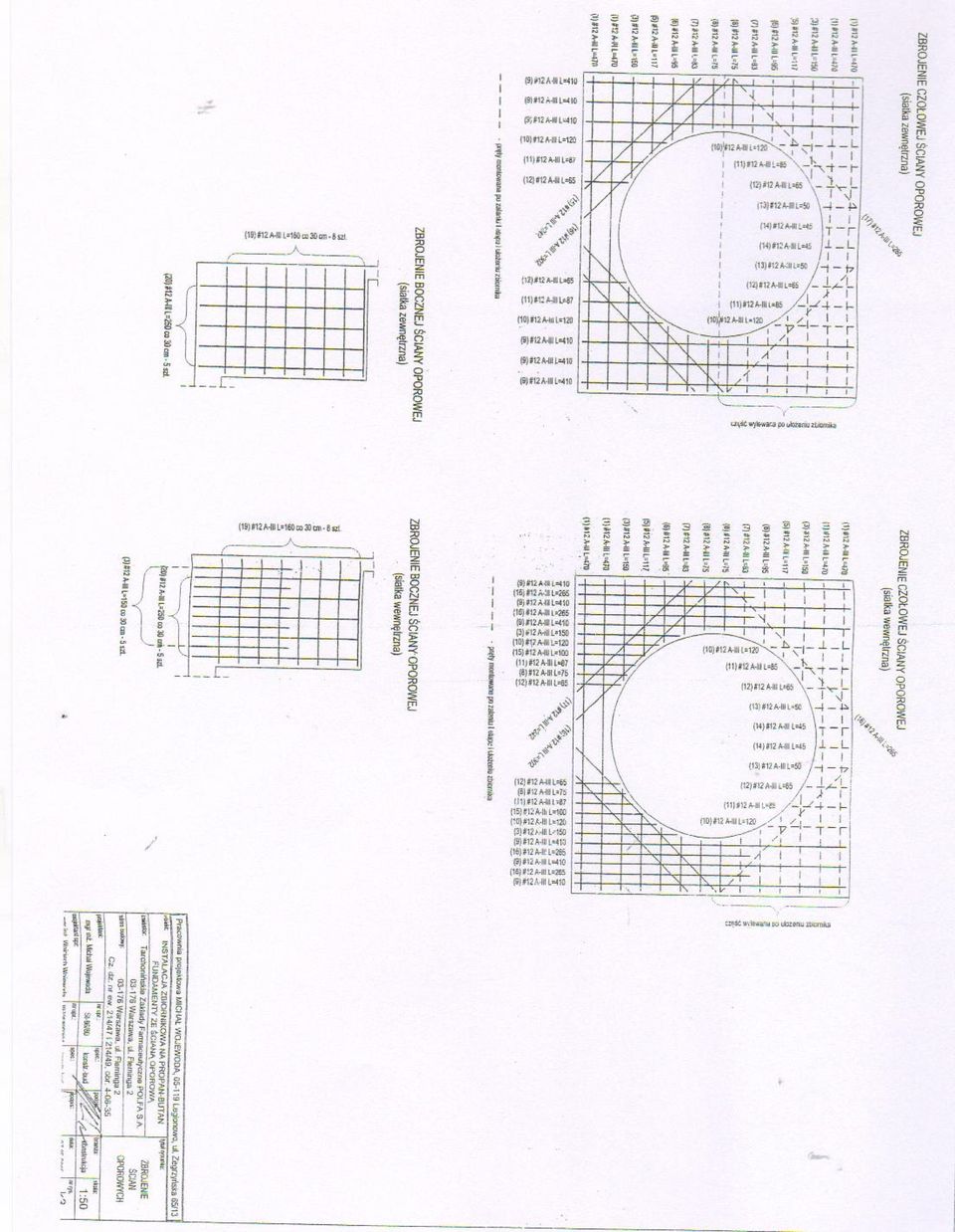

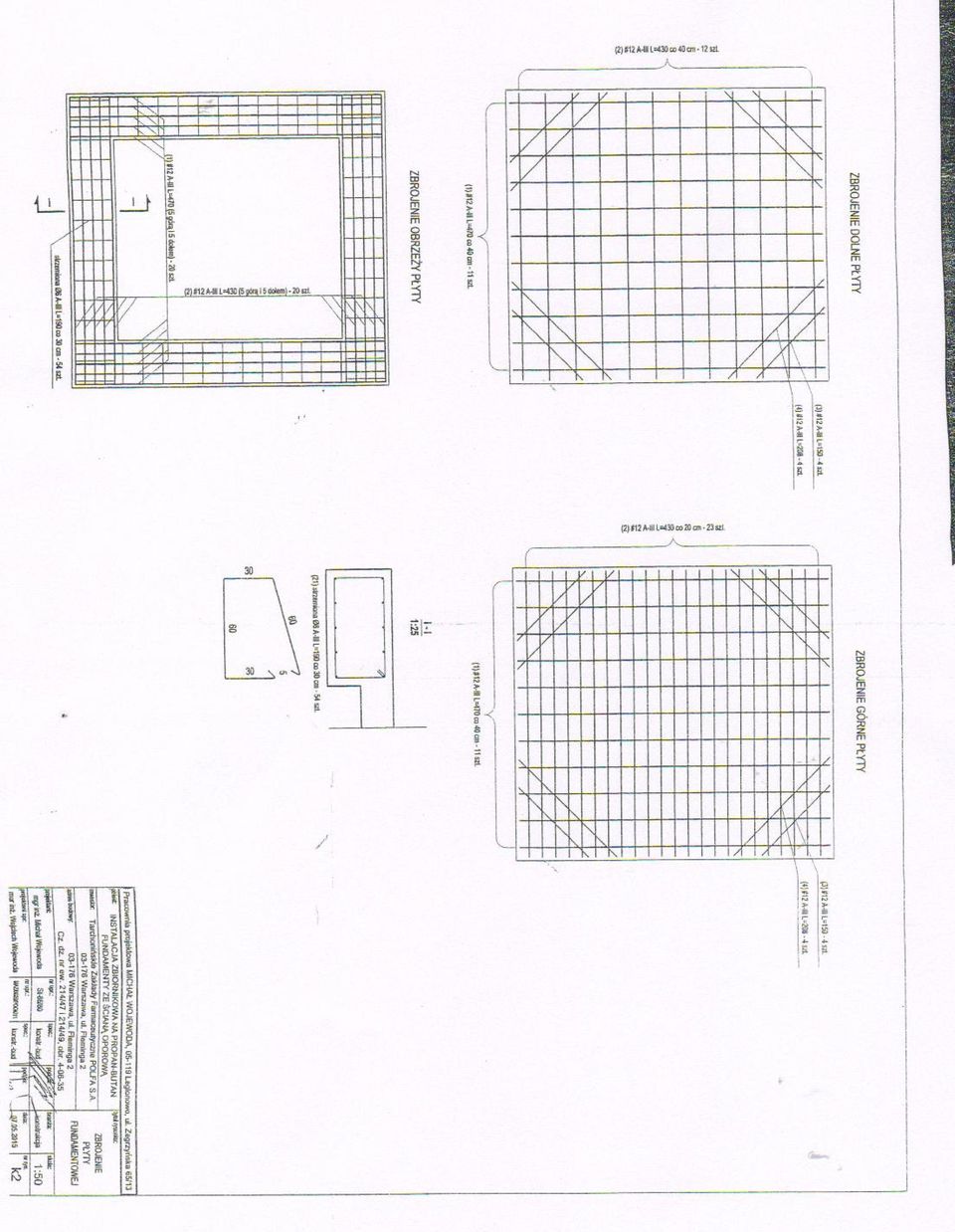

2 ZAWARTOŚĆ OPRACOWANIA str. 1 okładka 2 zawartość opracowania 3-11 uprawnienia i zaświadczenia projektantów 12 oświadczenie projektantów 13-16a decyzja o warunkach zabudowy nr 38/B/ decyzja Prezydenta Miasta Stołecznego Warszawy nr 273/OŚ/2015 o środowiskowych uwarunkowaniach informacja o warunkach bioz 31 opis techniczny część rysunkowa 32 A1 projekt zagospodarowania działek 33 A2 rzut instalacji zbiornikowej 34 A3 przekrój A-A 35 A4 widoki instalacji 36 K1 fundamenty ściana oporowa

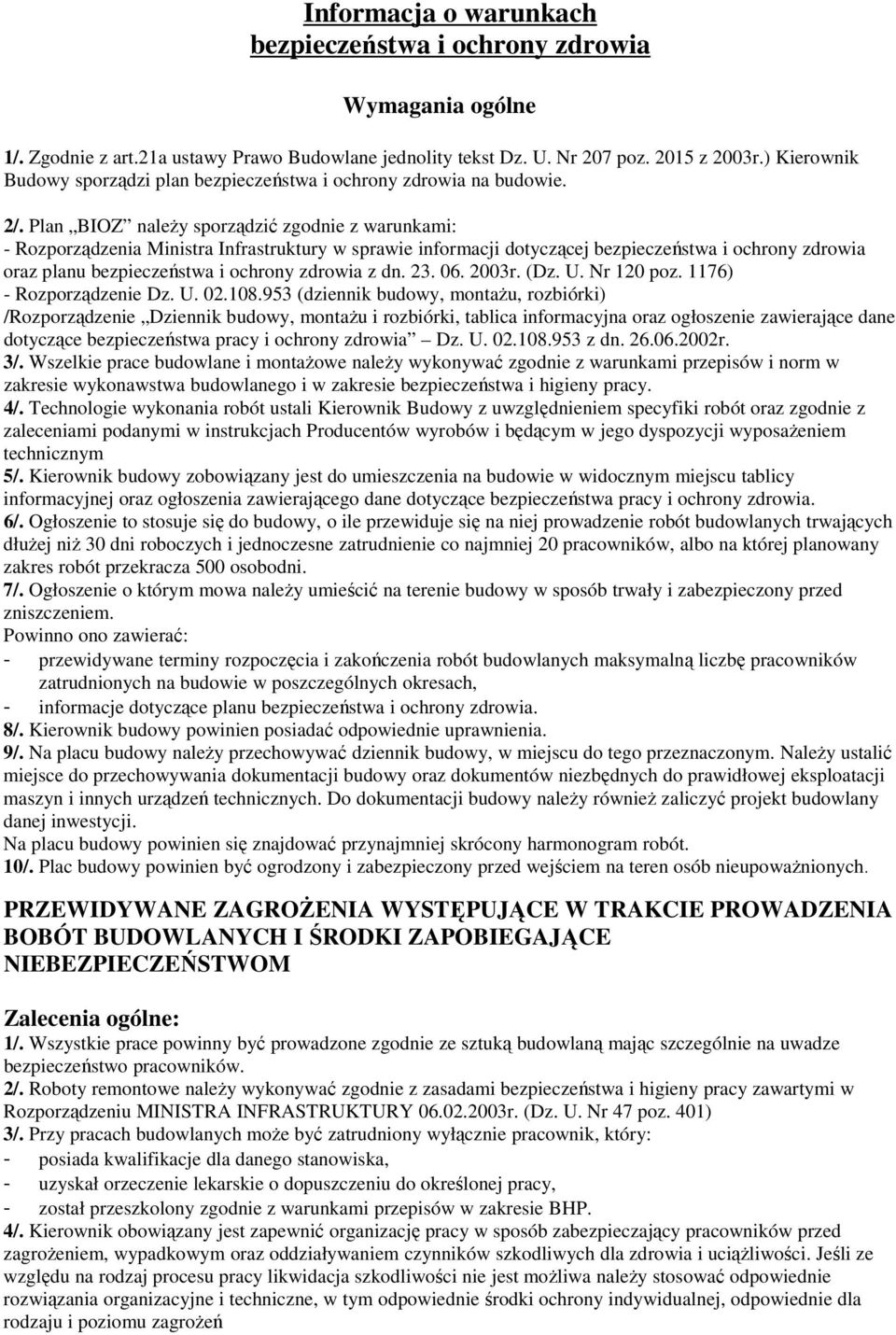

3 Informacja o warunkach bezpieczeństwa i ochrony zdrowia Wymagania ogólne 1/. Zgodnie z art.21a ustawy Prawo Budowlane jednolity tekst Dz. U. Nr 207 poz z 2003r.) Kierownik Budowy sporządzi plan bezpieczeństwa i ochrony zdrowia na budowie. 2/. Plan BIOZ naleŝy sporządzić zgodnie z warunkami: - Rozporządzenia Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia z dn r. (Dz. U. Nr 120 poz. 1176) - Rozporządzenie Dz. U (dziennik budowy, montaŝu, rozbiórki) /Rozporządzenie Dziennik budowy, montaŝu i rozbiórki, tablica informacyjna oraz ogłoszenie zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia Dz. U z dn r. 3/. Wszelkie prace budowlane i montaŝowe naleŝy wykonywać zgodnie z warunkami przepisów i norm w zakresie wykonawstwa budowlanego i w zakresie bezpieczeństwa i higieny pracy. 4/. Technologie wykonania robót ustali Kierownik Budowy z uwzględnieniem specyfiki robót oraz zgodnie z zaleceniami podanymi w instrukcjach Producentów wyrobów i będącym w jego dyspozycji wyposaŝeniem technicznym 5/. Kierownik budowy zobowiązany jest do umieszczenia na budowie w widocznym miejscu tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. 6/. Ogłoszenie to stosuje się do budowy, o ile przewiduje się na niej prowadzenie robót budowlanych trwających dłuŝej niŝ 30 dni roboczych i jednoczesne zatrudnienie co najmniej 20 pracowników, albo na której planowany zakres robót przekracza 500 osobodni. 7/. Ogłoszenie o którym mowa naleŝy umieścić na terenie budowy w sposób trwały i zabezpieczony przed zniszczeniem. Powinno ono zawierać: - przewidywane terminy rozpoczęcia i zakończenia robót budowlanych maksymalną liczbę pracowników zatrudnionych na budowie w poszczególnych okresach, - informacje dotyczące planu bezpieczeństwa i ochrony zdrowia. 8/. Kierownik budowy powinien posiadać odpowiednie uprawnienia. 9/. Na placu budowy naleŝy przechowywać dziennik budowy, w miejscu do tego przeznaczonym. NaleŜy ustalić miejsce do przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Do dokumentacji budowy naleŝy równieŝ zaliczyć projekt budowlany danej inwestycji. Na placu budowy powinien się znajdować przynajmniej skrócony harmonogram robót. 10/. Plac budowy powinien być ogrodzony i zabezpieczony przed wejściem na teren osób nieupowaŝnionych. PRZEWIDYWANE ZAGROśENIA WYSTĘPUJĄCE W TRAKCIE PROWADZENIA BOBÓT BUDOWLANYCH I ŚRODKI ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM Zalecenia ogólne: 1/. Wszystkie prace powinny być prowadzone zgodnie ze sztuką budowlaną mając szczególnie na uwadze bezpieczeństwo pracowników. 2/. Roboty remontowe naleŝy wykonywać zgodnie z zasadami bezpieczeństwa i higieny pracy zawartymi w Rozporządzeniu MINISTRA INFRASTRUKTURY r. (Dz. U. Nr 47 poz. 401) 3/. Przy pracach budowlanych moŝe być zatrudniony wyłącznie pracownik, który: - posiada kwalifikacje dla danego stanowiska, - uzyskał orzeczenie lekarskie o dopuszczeniu do określonej pracy, - został przeszkolony zgodnie z warunkami przepisów w zakresie BHP. 4/. Kierownik obowiązany jest zapewnić organizację pracy w sposób zabezpieczający pracowników przed zagroŝeniem, wypadkowym oraz oddziaływaniem czynników szkodliwych dla zdrowia i uciąŝliwości. Jeśli ze względu na rodzaj procesu pracy likwidacja szkodliwości nie jest moŝliwa naleŝy stosować odpowiednie rozwiązania organizacyjne i techniczne, w tym odpowiednie środki ochrony indywidualnej, odpowiednie dla rodzaju i poziomu zagroŝeń

4 5/. W przypadku wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie naleŝy wskazać środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania takich prac, oraz zapewnić bezpieczną i szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. 6/. Miejsca, w których występują zagroŝenia dla pracowników powinny być oznakowane widocznymi barwami i/lub znakami bezpieczeństwa Instalacje elektryczne 1/. Instalacje i urządzenia elektryczne powinny być tak eksploatowane, aby nie naraŝały pracowników na poraŝenie prądem elektrycznym oraz nie stanowiły zagroŝenia poŝarowego, wybuchowego i nie powodowały innych szkodliwych skutków. 2/. NaleŜy utrzymać właściwy stan techniczny instalacji i wyposaŝenia. 3/. NaleŜy zachować wymagane odległości od napowietrznych linii elektrycznych. Przy organizacji prac remontowo-budowlanych naleŝy zapewnić odpowiednie oświetlenie terenu budowy i miejsc wykonywania pracy umoŝliwiające bezpieczną pracę. 4/. Chronić przewody przenośnych urządzeń elektrycznych przed uszkodzeniami mechanicznymi Sprzęt zmechanizowany 1/. Maszyny, urządzenia i sprzęt, które podlegają dozorowi technicznemu, a są eksploatowane na budowie, powinny posiadać dokumenty uprawniające do ich eksploatacji. 2/. Zmechanizowany i pomocniczy sprzęt powinien być przed rozpoczęciem pracy i przed zmianą sprawdzony pod względem sprawności technicznej. 3/. Sprzęt zmechanizowany i pomocniczy powinien posiadać ustalone parametry, takie jak dopuszczalny udźwig, nośność, ciśnienie i temperaturę, uwidocznione przez trwały i wyraźny napis 4/. Osłony zabezpieczające przed dotykiem miejsc niebezpiecznych (przekładnie pasowe, zębate i inne wirujące części) mogą być zdejmowane wyłączanie w czasie wykonywania prac naprawczych i konserwacyjnych Materiały i substancje szkodliwe i niebezpieczne 1/. NaleŜy określić sposób i miejsce przechowywania i przemieszczania materiałów, substancji oraz preparatów niebezpiecznych na terenie budowy. 2/. Podczas robót naleŝy ściśle przestrzegać instrukcji producenta dotyczącej bezpiecznego sposobu stosowania substancji niebezpiecznych i szkodliwych. INSTRUKTAś PRACOWNIKÓW Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych naleŝy przeprowadzić instruktaŝ pracowników w zakresie: - określenia zasad postępowania w przypadku wystąpienia zagroŝenia, - konieczności stosowania przez pracowników środków ochrony indywidualnej, zabezpieczającej przed skutkami zagroŝeń, - zasad bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby. ZAPEWNIENIE BEZPIECZEŃSTWA OSÓB POSTRONNYCH PoniewaŜ w trakcie prowadzenia robót budowlanych zespół budynków będzie uŝytkowany z niewielkimi tylko ograniczeniami, kierownik budowy w porozumieniu z Administratorem obiektu zobowiązany jest ustalić warunki bezpieczeństwa pracownikom UŜytkownika obiektu. NaleŜy wydzielić strefy szczególnie niebezpieczne (przez ogrodzenie lub w inny sposób) i zapewnić stały nadzór miejsc niebezpiecznych. W szczególności naleŝy zwrócić uwagę aby podczas wykonywania prac przy instalacjach elektrycznych zapewnić ochronę przed zagroŝeniem poraŝeniem prądem elektrycznym. Zgodnie z warunkami przepisów art. 208 Kodeksu Pracy w przypadku wykonywania jednocześnie prac budowlano-remontowych przez pracowników róŝnych pracodawców naleŝy ustalić zasady współdziałania w zakresie zapewnienia warunków bezpieczeństwa pracownikom i osobom postronnym oraz ustalić koordynatora sprawującego nadzór nad bezpieczeństwem i higieną pracy wszystkich pracowników zatrudnionych na budowie.

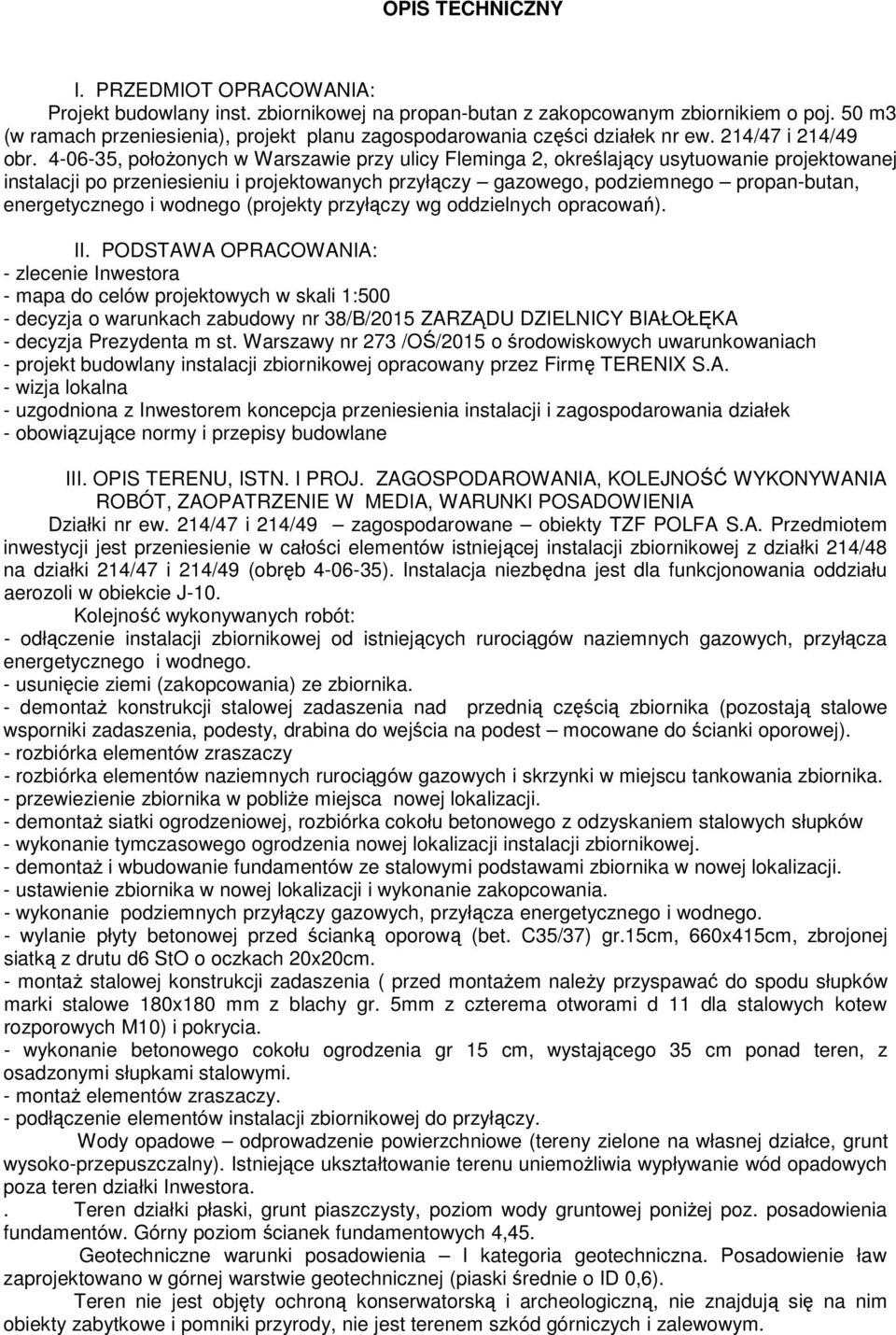

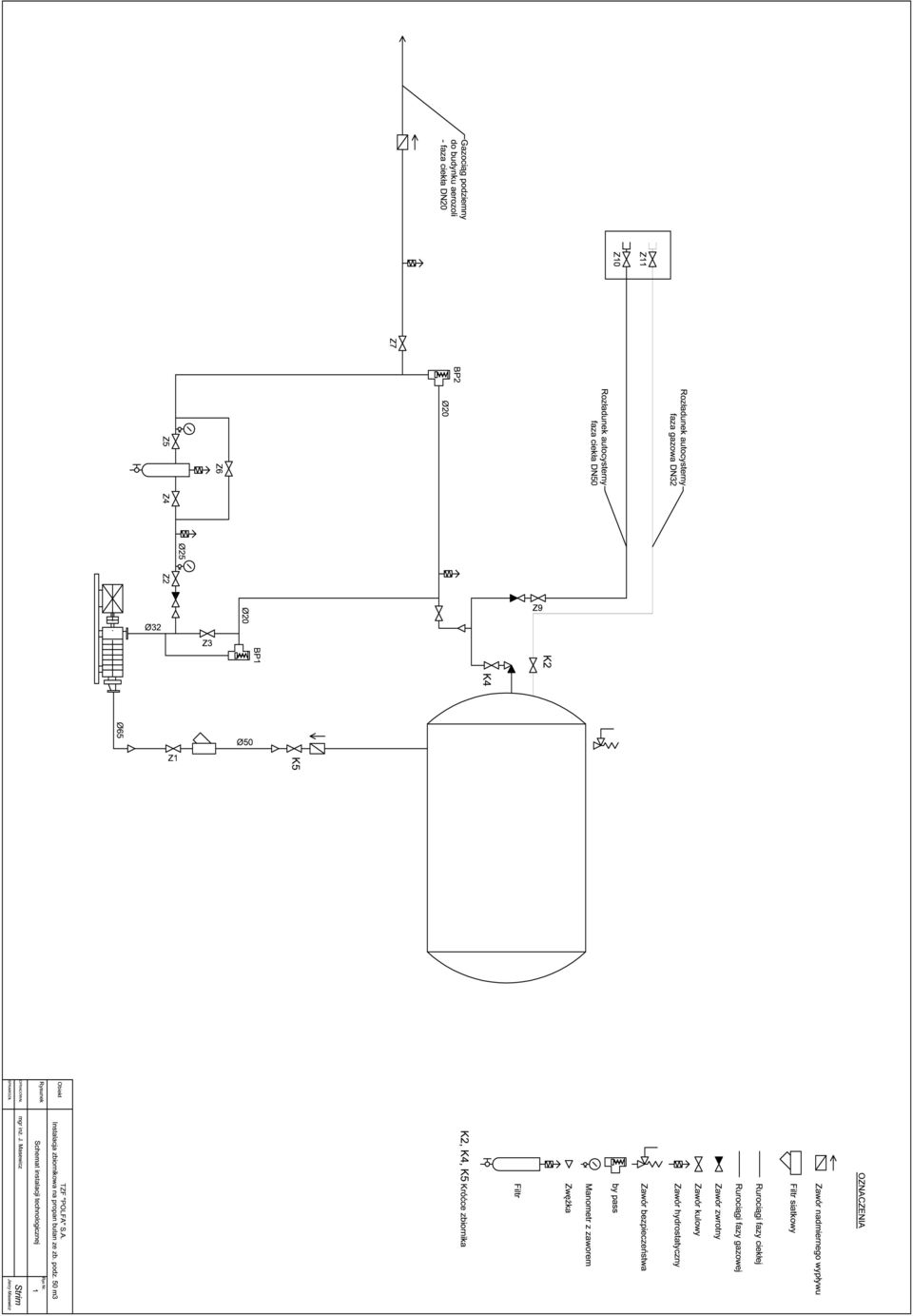

5 OPIS TECHNICZNY I. PRZEDMIOT OPRACOWANIA: Projekt budowlany inst. zbiornikowej na propan-butan z zakopcowanym zbiornikiem o poj. 50 m3 (w ramach przeniesienia), projekt planu zagospodarowania części działek nr ew. 214/47 i 214/49 obr , połoŝonych w Warszawie przy ulicy Fleminga 2, określający usytuowanie projektowanej instalacji po przeniesieniu i projektowanych przyłączy gazowego, podziemnego propan-butan, energetycznego i wodnego (projekty przyłączy wg oddzielnych opracowań). II. PODSTAWA OPRACOWANIA: - zlecenie Inwestora - mapa do celów projektowych w skali 1:500 - decyzja o warunkach zabudowy nr 38/B/2015 ZARZĄDU DZIELNICY BIAŁOŁĘKA - decyzja Prezydenta m st. Warszawy nr 273 /OŚ/2015 o środowiskowych uwarunkowaniach - projekt budowlany instalacji zbiornikowej opracowany przez Firmę TERENIX S.A. - wizja lokalna - uzgodniona z Inwestorem koncepcja przeniesienia instalacji i zagospodarowania działek - obowiązujące normy i przepisy budowlane III. OPIS TERENU, ISTN. I PROJ. ZAGOSPODAROWANIA, KOLEJNOŚĆ WYKONYWANIA ROBÓT, ZAOPATRZENIE W MEDIA, WARUNKI POSADOWIENIA Działki nr ew. 214/47 i 214/49 zagospodarowane obiekty TZF POLFA S.A. Przedmiotem inwestycji jest przeniesienie w całości elementów istniejącej instalacji zbiornikowej z działki 214/48 na działki 214/47 i 214/49 (obręb ). Instalacja niezbędna jest dla funkcjonowania oddziału aerozoli w obiekcie J-10. Kolejność wykonywanych robót: - odłączenie instalacji zbiornikowej od istniejących rurociągów naziemnych gazowych, przyłącza energetycznego i wodnego. - usunięcie ziemi (zakopcowania) ze zbiornika. - demontaŝ konstrukcji stalowej zadaszenia nad przednią częścią zbiornika (pozostają stalowe wsporniki zadaszenia, podesty, drabina do wejścia na podest mocowane do ścianki oporowej). - rozbiórka elementów zraszaczy - rozbiórka elementów naziemnych rurociągów gazowych i skrzynki w miejscu tankowania zbiornika. - przewiezienie zbiornika w pobliŝe miejsca nowej lokalizacji. - demontaŝ siatki ogrodzeniowej, rozbiórka cokołu betonowego z odzyskaniem stalowych słupków - wykonanie tymczasowego ogrodzenia nowej lokalizacji instalacji zbiornikowej. - demontaŝ i wbudowanie fundamentów ze stalowymi podstawami zbiornika w nowej lokalizacji. - ustawienie zbiornika w nowej lokalizacji i wykonanie zakopcowania. - wykonanie podziemnych przyłączy gazowych, przyłącza energetycznego i wodnego. - wylanie płyty betonowej przed ścianką oporową (bet. C35/37) gr.15cm, 660x415cm, zbrojonej siatką z drutu d6 StO o oczkach 20x20cm. - montaŝ stalowej konstrukcji zadaszenia ( przed montaŝem naleŝy przyspawać do spodu słupków marki stalowe 180x180 mm z blachy gr. 5mm z czterema otworami d 11 dla stalowych kotew rozporowych M10) i pokrycia. - wykonanie betonowego cokołu ogrodzenia gr 15 cm, wystającego 35 cm ponad teren, z osadzonymi słupkami stalowymi. - montaŝ elementów zraszaczy. - podłączenie elementów instalacji zbiornikowej do przyłączy. Wody opadowe odprowadzenie powierzchniowe (tereny zielone na własnej działce, grunt wysoko-przepuszczalny). Istniejące ukształtowanie terenu uniemoŝliwia wypływanie wód opadowych poza teren działki Inwestora.. Teren działki płaski, grunt piaszczysty, poziom wody gruntowej poniŝej poz. posadowienia fundamentów. Górny poziom ścianek fundamentowych 4,45. Geotechniczne warunki posadowienia I kategoria geotechniczna. Posadowienie ław zaprojektowano w górnej warstwie geotechnicznej (piaski średnie o ID 0,6). Teren nie jest objęty ochroną konserwatorską i archeologiczną, nie znajdują się na nim obiekty zabytkowe i pomniki przyrody, nie jest terenem szkód górniczych i zalewowym.
