1 Pracownia Architektoniczna Poznań ul. Jana Matejki 66/7 tel./fax , atrium@donet.pl BUDYNEK USŁUGOWY PRZEDSZKOLE SZEŚCIOODDZIAŁOWE W DUSZNIKACH WLKP PROJEKT WYKONAWCZY INWESTOR : OBIEKT : LOKALIZACJA : GMINA DUSZNIKI ul. SPORTOWA DUSZNIKI PRZEDSZKOLE SZEŚCIOODDZIAŁOWE DUSZNIKI, gmina Duszniki dz. 594/1, 594/8i 595, przy ul. KOLEJOWEJ BRANŻA : INSTALACJA SAP PROJEKTANT : mgr inż. Zbigniew Skrzypczak upr. 288/66 PROJEKTANT : mgr inż. Jolanta Śniedziewska Opracowano : kwiecień 2014 r.

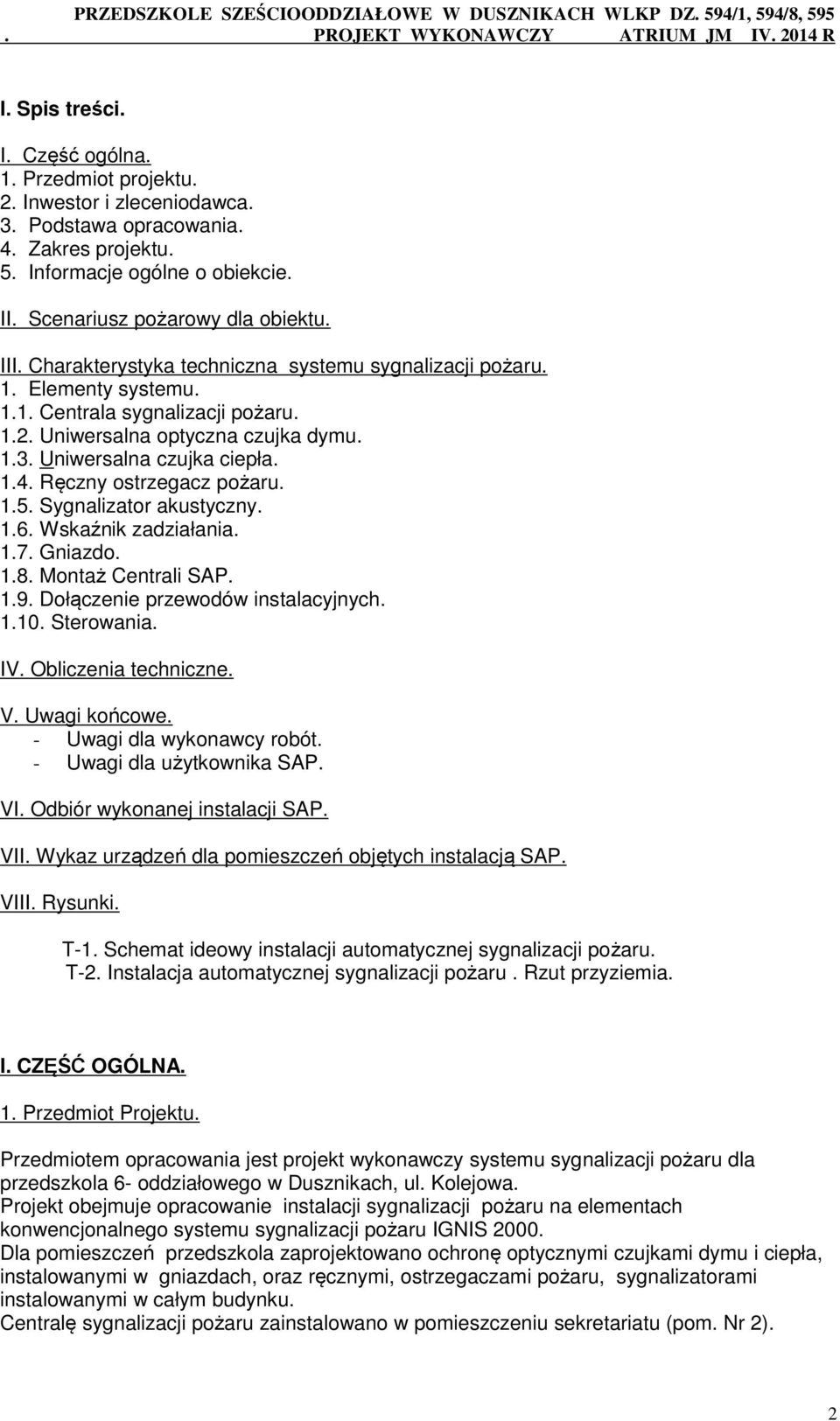

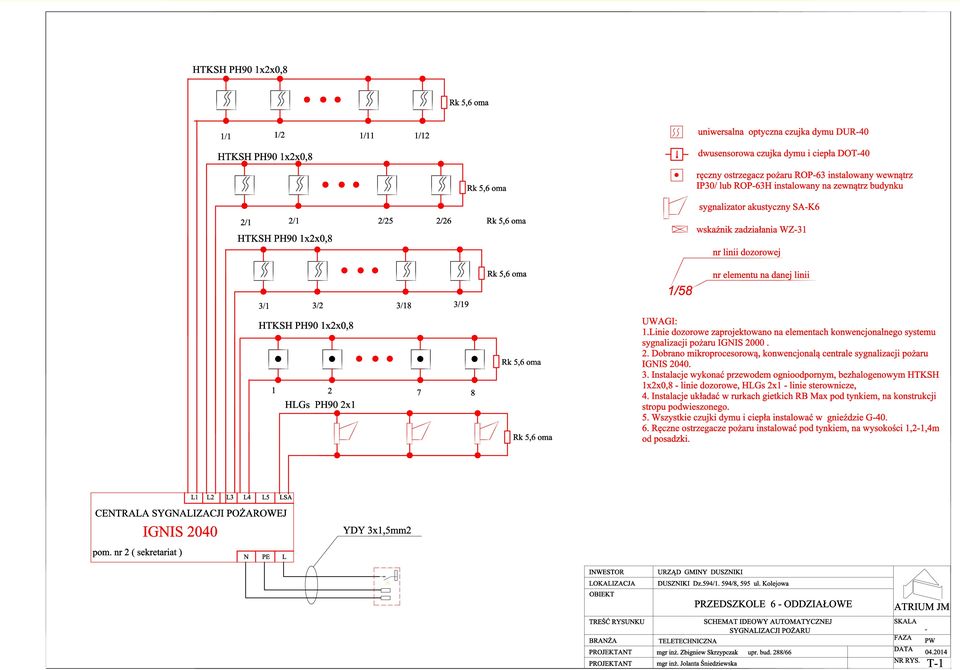

2 I. Spis treści. I. Część ogólna. 1. Przedmiot projektu. 2. Inwestor i zleceniodawca. 3. Podstawa opracowania. 4. Zakres projektu. 5. Informacje ogólne o obiekcie. II. Scenariusz pożarowy dla obiektu. III. Charakterystyka techniczna systemu sygnalizacji pożaru. 1. Elementy systemu Centrala sygnalizacji pożaru Uniwersalna optyczna czujka dymu Uniwersalna czujka ciepła Ręczny ostrzegacz pożaru Sygnalizator akustyczny Wskaźnik zadziałania Gniazdo Montaż Centrali SAP Dołączenie przewodów instalacyjnych Sterowania. IV. Obliczenia techniczne. V. Uwagi końcowe. - Uwagi dla wykonawcy robót. - Uwagi dla użytkownika SAP. VI. Odbiór wykonanej instalacji SAP. VII. Wykaz urządzeń dla pomieszczeń objętych instalacją SAP. VIII. Rysunki. T-1. Schemat ideowy instalacji automatycznej sygnalizacji pożaru. T-2. Instalacja automatycznej sygnalizacji pożaru. Rzut przyziemia. I. CZĘŚĆ OGÓLNA. 1. Przedmiot Projektu. Przedmiotem opracowania jest projekt wykonawczy systemu sygnalizacji pożaru dla przedszkola 6- oddziałowego w Dusznikach, ul. Kolejowa. Projekt obejmuje opracowanie instalacji sygnalizacji pożaru na elementach konwencjonalnego systemu sygnalizacji pożaru IGNIS Dla pomieszczeń przedszkola zaprojektowano ochronę optycznymi czujkami dymu i ciepła, instalowanymi w gniazdach, oraz ręcznymi, ostrzegaczami pożaru, sygnalizatorami instalowanymi w całym budynku. Centralę sygnalizacji pożaru zainstalowano w pomieszczeniu sekretariatu (pom. Nr 2). 2

3 2. Inwestor i zleceniodawca. Gmina Duszniki ul. Sportowa Duszniki LOKALIZACJA : Duszniki, dz. 594/1, 594/8 i 595, przy ul. Kolejowej. 3. Podstawa opracowania. Projekt wykonawczy systemu sygnalizacji pożaru dla przedszkola 6- oddziałowego w Dusznikach, ul. Kolejowa. został opracowany na podstawie: - zlecenie Inwestora, - umowa, - danych katalogowych aktualnie produkowanej aparatury i osprzęt uzyskanych z Firmy POLON-ALFA Zakład Urządzeń Dozymetrycznych Sp. z o.o. z siedzibą w Bydgoszczy, - analiza warunków zabezpieczenia przeciwpożarowego w zakresie ewakuacji i podziału na strefy pożarowe, opracowana przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych, - podstawowe zasady projektowania systemów sygnalizacji pożarowej opracowane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie k/otwocka, - uzgodnienia międzybranżowe, - obowiązujące przepisy i normy: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563 z dn r.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U. Z dnia 15 czerwca 2002 roku/, Podstawowe zasady projektowania instalacji sygnalizacji pożarowej opracowanej przez CNBOP w oparciu o materiały VdS. Warszawa 1994 r., Dokumentacja Techniczno - Ruchowa centrali sygnalizacji pożarowej IGNIS 2040, Polska Norma PN-EN ; Systemy sygnalizacji pożarowej; Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji, Przepisy Budowy Urządzeń Elektroenergetycznych - IE 1980, PN-84/ Zakładowe sieci telekomunikacyjne wnętrzowe. Instalacje wnętrzowe, PN-89/ /03 Telekomunikacyjne sieci wewnątrzzakładowe-przewodowe linie kablowe. Ogólne wymagania i badania., Katalogi urządzeń firmy POLON ALFA, Świadectwa dopuszczenia urządzeń firmy POLON - ALFA do stosowania na terenie Polski. 3

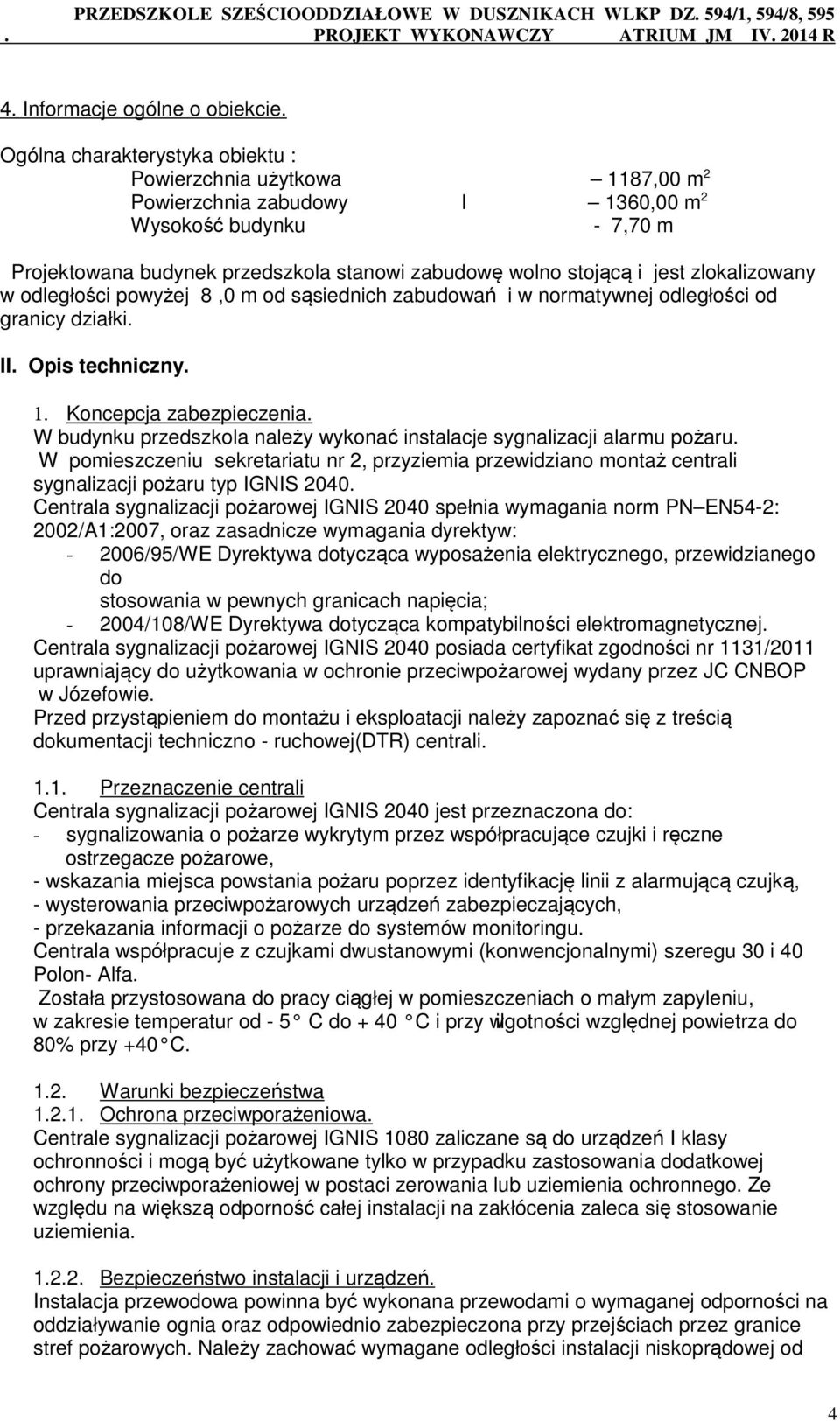

4 4. Informacje ogólne o obiekcie. Ogólna charakterystyka obiektu : Powierzchnia użytkowa 1187,00 m 2 Powierzchnia zabudowy I 1360,00 m 2 Wysokość budynku - 7,70 m Projektowana budynek przedszkola stanowi zabudowę wolno stojącą i jest zlokalizowany w odległości powyżej 8,0 m od sąsiednich zabudowań i w normatywnej odległości od granicy działki. II. Opis techniczny. 1. Koncepcja zabezpieczenia. W budynku przedszkola należy wykonać instalacje sygnalizacji alarmu pożaru. W pomieszczeniu sekretariatu nr 2, przyziemia przewidziano montaż centrali sygnalizacji pożaru typ IGNIS Centrala sygnalizacji pożarowej IGNIS 2040 spełnia wymagania norm PN EN54-2: 2002/A1:2007, oraz zasadnicze wymagania dyrektyw: /95/WE Dyrektywa dotycząca wyposażenia elektrycznego, przewidzianego do stosowania w pewnych granicach napięcia; /108/WE Dyrektywa dotycząca kompatybilności elektromagnetycznej. Centrala sygnalizacji pożarowej IGNIS 2040 posiada certyfikat zgodności nr 1131/2011 uprawniający do użytkowania w ochronie przeciwpożarowej wydany przez JC CNBOP w Józefowie. Przed przystąpieniem do montażu i eksploatacji należy zapoznać się z treścią dokumentacji techniczno - ruchowej(dtr) centrali Przeznaczenie centrali Centrala sygnalizacji pożarowej IGNIS 2040 jest przeznaczona do: - sygnalizowania o pożarze wykrytym przez współpracujące czujki i ręczne ostrzegacze pożarowe, - wskazania miejsca powstania pożaru poprzez identyfikację linii z alarmującą czujką, - wysterowania przeciwpożarowych urządzeń zabezpieczających, - przekazania informacji o pożarze do systemów monitoringu. Centrala współpracuje z czujkami dwustanowymi (konwencjonalnymi) szeregu 30 i 40 Polon- Alfa. Została przystosowana do pracy ciągłej w pomieszczeniach o małym zapyleniu, w zakresie temperatur od - 5 C do + 40 C i przy wilgotności względnej powietrza do 80% przy +40 C Warunki bezpieczeństwa Ochrona przeciwporażeniowa. Centrale sygnalizacji pożarowej IGNIS 1080 zaliczane są do urządzeń I klasy ochronności i mogą być użytkowane tylko w przypadku zastosowania dodatkowej ochrony przeciwporażeniowej w postaci zerowania lub uziemienia ochronnego. Ze względu na większą odporność całej instalacji na zakłócenia zaleca się stosowanie uziemienia Bezpieczeństwo instalacji i urządzeń. Instalacja przewodowa powinna być wykonana przewodami o wymaganej odporności na oddziaływanie ognia oraz odpowiednio zabezpieczona przy przejściach przez granice stref pożarowych. Należy zachować wymagane odległości instalacji niskoprądowej od 4

5 instalacji elektroenergetycznej oraz piorunochronnej w celu uniknięcia niepożądanych oddziaływań. Akumulatory baterii rezerwowej umieszczać w centrali w końcowym etapie montażu. Elementy niniejszego urządzenia są wrażliwe na ciepło. Maksymalna temperatura otoczenia nie powinna przekraczać 40 C. Przestrzeń pozostawiona wokół niego powinna być wystarczająco duża, aby powietrze mogło swobodnie przepływać. Wilgotność powietrza w pomieszczeniach, w których pracuje urządzenie nie powinna przekraczać 95 % Naprawy i konserwacje. Prace konserwacyjne i przeglądy okresowe muszą być dokonywane przez uprawniony personel firm autoryzowanych lub przeszkolonych przez Z.U.D Polon-Alfa Sp. z o.o. Wszystkie naprawy muszą być dokonywane przez producenta. ZUD Polon-Alfa Sp. z o.o. nie ponosi odpowiedzialności za działanie urządzeń konserwowanych i naprawianych przez nieuprawniony personel. 2. Centrala sygnalizacji pożaru IGNIS Dane techniczne centrali. - Napięcie zasilania: - sieć 50 Hz 220V lub 230 V + 10 % - 15 % - akumulator typu HV7-12 KOBE (wewnątrz) 2 x 12 V / 7Ah - Napięcie zasilania urządzeń zewnętrznych 24V=+25%-15% - Dopuszczalny pobór prądu z wyjścia zasilania urządzeń zewnętrznych 400mA. - Liczba linii dozorowych Rezystancja linii dozorowej, maks. 2 x 100 Ω - Liczba czujek w linii dozorowej, maks Liczba ręcznych ostrzegaczy w linii, maks Liczba linii zewnętrznych sygnalizatorów Ogólna zasada działania. IGNIS 2040 jest centralą konwencjonalną (nieadresowalną), w której ostrzegacze pożarowe są umieszczone na liniach dozorowych, zakończonych rezystorami końcowymi. Centrala sygnalizuje alarm pożarowy i uszkodzenie całej linii, a nie poszczególnych punktów detekcji. Układ mikroprocesorowy w centrali zbiera wszystkie niezbędne informacje z linii dozorowych, linii kontrolnych, linii sygnalizatorów oraz od elementów manipulacyjnych centrali i steruje sygnalizacją świetlną i akustyczną oraz przekaźnikami obwodów wyjściowych. Układ ten zawiera również rejestrator zdarzeń, współpracujący z zegarem dobowym i gniazdem wyjściowym RS Budowa centrali. Centrala ma obudowę przystosowaną do zawieszenia na ścianie. Przód centrali stanowią drzwi, na których znajdują się elementy manipulacyjne i sygnalizacyjne, wyświetlacz zegara rejestratora zdarzeń oraz zamek do włączania 2-go stopnia dostępu do elementów manipulacyjnych. Otwarcie drzwi możliwe jest po odkręceniu dwóch mocujących wkrętów, zamek z kluczem jest wyłącznie przełącznikiem elektrycznym. Z tyłu obudowy znajdują się przepusty do wprowadzenia przewodów instalacji alarmowej i przewodów zasilania sieciowego. Na lewym boku, znajduje się gniazdo RS rejestratora zdarzeń, przykryte zaślepką. Na płycie czołowej centrali każdy element sygnalizacyjny i przycisk ma własny opis słowny. 5

6 2.4. Funkcjonalność centrali Stan dozorowania. W stanie dozorowania, czyli podczas oczekiwania centrali na sygnał z ostrzegacza pożarowego, na płycie czołowej centrali świeci tylko zielona lampka ZASILANIE informująca, że centrala znajduje się pod napięciem. Ponadto, na wyświetlaczu ciekłokrystalicznym jest wyświetlany czas bieżący oraz data. Przekaźniki ogólnego alarmu pożarowego i przekaźniki strefowe pozostają nieaktywne, a przekaźnik uszkodzenia ogólnego - w stanie zadziałania Sygnalizowanie alarmu pożarowego. Podczas alarmu pożarowego na płycie czołowej centrali: - natychmiast zapala się jedna z lampek sygnalizacji strefowej STREFA 1...8, przy czym pierwsza strefa, w której pojawił się alarm, wyróżniona jest przerywanym świeceniem, następne świecą światłem ciągłym, - miga wyświetlacz alarmu ogólnego z napisem POŻAR, - na wyświetlaczu LCD pojawia się komunikat o alarmie z numerem strefy, w której wystąpił pierwszy alarm i wartością czasu pozostałego do załączenia przekaźników alarmu ogólnego, - włącza się wewnętrzny sygnalizator akustyczny z sygnałem przerywanym w takcie 0,5 s/0,5 s, Jeżeli centrala pracuje w trybie OBSŁUGI BRAK, wówczas czas opóźnienia będzie skrócony do zera. Jeżeli centrala pracuje w trybie OBSŁUGA OBECNA, a przycisk POTWIERDZENIE nie zostanie naciśnięty w czasie 30 s, to centrala mimo ustawienia czasu opóźnienia większego niż 30 s uruchomi przekaźniki alarmu ogólnego Zasilanie. Zasilaniem zasadniczym centrali jest sieć elektroenergetyczna 230V/50Hz. Zmiana napięcia o +10 % i -15 % nie ma wpływu na poprawną pracę centrali. Zasilanie rezerwowe. Na wypadek zaniku napięcia sieci, rezerwowym zasilaniem centrali jest bateria akumulatorów o napięciu znamionowym 24 V i pojemności 7 Ah. Przełączenie z zasilania zasadniczego na rezerwowe następuje samoczynnie, bez powodowania przerwy w zasilaniu. Czas pracy centrali zasilanej z baterii, bez zasilania zasadniczego, przy braku poboru prądu przez urządzenia dodatkowe, wynosi 72 h w stanie dozorowania + 0,5 h w stanie alarmowania. Bateria akumulatorów jest ładowana samoczynnie przez zasilacz centrali. Sprawność baterii jak i urządzenia ładującego jest stale kontrolowana, a uszkodzenia są sygnalizowane. Montaż, eksploatację i utylizację akumulatorów należy przeprowadzać zgodnie z instrukcja producenta akumulatorów. Zużyte akumulatory należy obowiązkowo przekazać do recyklingu zgodnie z obowiązującymi przepisami Instalowanie centrali. Centralę należy mocować na ścianie przy użyciu trzech kołków rozporowych o średnicy co najmniej 8 mm. Mocowanie jest możliwe tylko przy wyjętych akumulatorach. Do centrali przewody instalacyjne wprowadza się je w górnej części centrali, poprzez okrągłe przepusty, oddzielnie sieć, oddzielnie przewody niskonapięciowe. Przewody sieci energetycznej 230V/ 50Hz należy podłączyć (po odkręceniu płytki osłaniającej) do odpowiednio oznakowanych zacisków zasilania sieciowego. 6

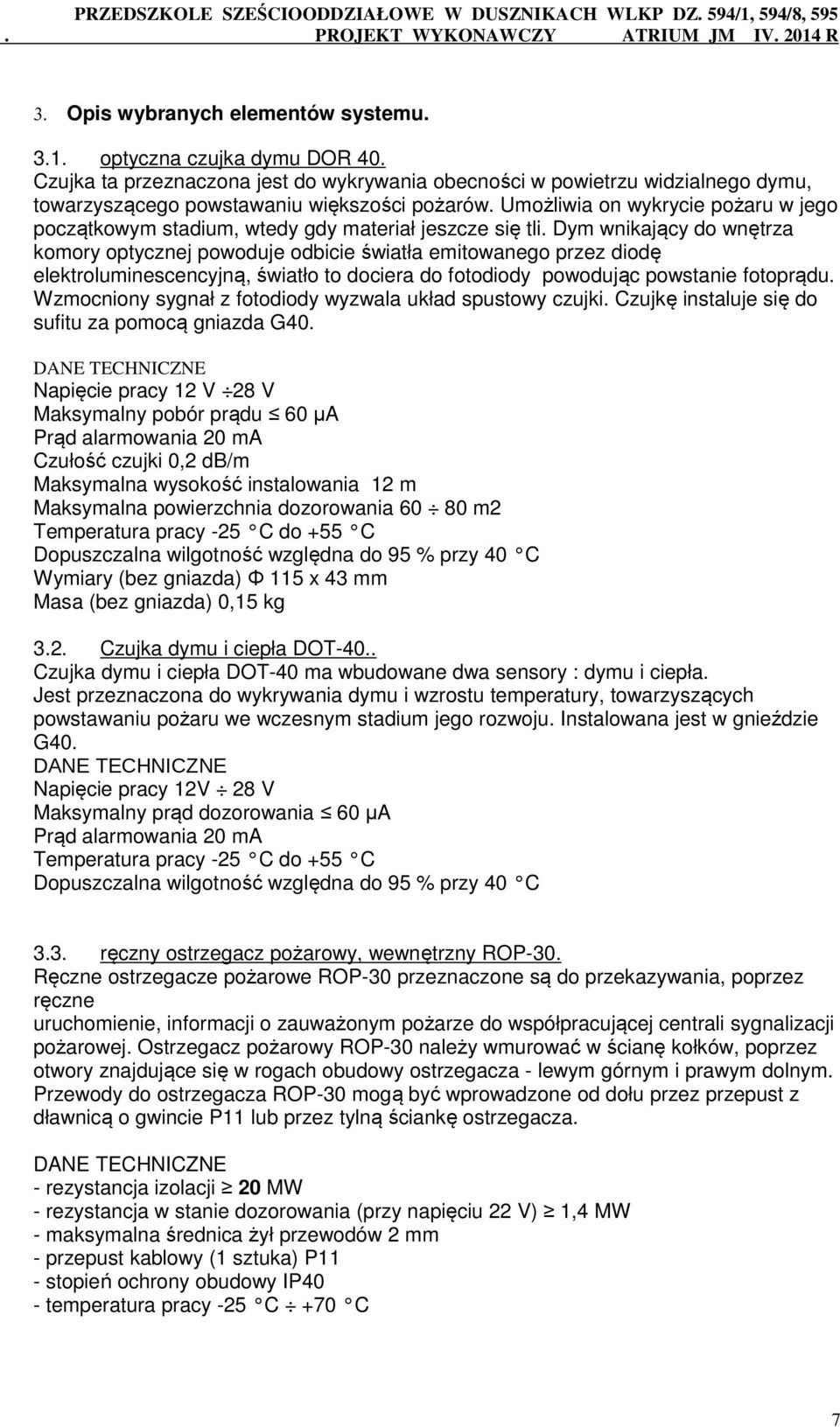

7 3. Opis wybranych elementów systemu optyczna czujka dymu DOR 40. Czujka ta przeznaczona jest do wykrywania obecności w powietrzu widzialnego dymu, towarzyszącego powstawaniu większości pożarów. Umożliwia on wykrycie pożaru w jego początkowym stadium, wtedy gdy materiał jeszcze się tli. Dym wnikający do wnętrza komory optycznej powoduje odbicie światła emitowanego przez diodę elektroluminescencyjną, światło to dociera do fotodiody powodując powstanie fotoprądu. Wzmocniony sygnał z fotodiody wyzwala układ spustowy czujki. Czujkę instaluje się do sufitu za pomocą gniazda G40. DANE TECHNICZNE Napięcie pracy 12 V 28 V Maksymalny pobór prądu 60 µa Prąd alarmowania 20 ma Czułość czujki 0,2 db/m Maksymalna wysokość instalowania 12 m Maksymalna powierzchnia dozorowania m2 Temperatura pracy -25 C do +55 C Dopuszczalna wilgotność względna do 95 % przy 40 C Wymiary (bez gniazda) Φ 115 x 43 mm Masa (bez gniazda) 0,15 kg 3.2. Czujka dymu i ciepła DOT-40.. Czujka dymu i ciepła DOT-40 ma wbudowane dwa sensory : dymu i ciepła. Jest przeznaczona do wykrywania dymu i wzrostu temperatury, towarzyszących powstawaniu pożaru we wczesnym stadium jego rozwoju. Instalowana jest w gnieździe G40. DANE TECHNICZNE Napięcie pracy 12V 28 V Maksymalny prąd dozorowania 60 µa Prąd alarmowania 20 ma Temperatura pracy -25 C do +55 C Dopuszczalna wilgotność względna do 95 % przy 40 C 3.3. ręczny ostrzegacz pożarowy, wewnętrzny ROP-30. Ręczne ostrzegacze pożarowe ROP-30 przeznaczone są do przekazywania, poprzez ręczne uruchomienie, informacji o zauważonym pożarze do współpracującej centrali sygnalizacji pożarowej. Ostrzegacz pożarowy ROP-30 należy wmurować w ścianę kołków, poprzez otwory znajdujące się w rogach obudowy ostrzegacza - lewym górnym i prawym dolnym. Przewody do ostrzegacza ROP-30 mogą być wprowadzone od dołu przez przepust z dławnicą o gwincie P11 lub przez tylną ściankę ostrzegacza. DANE TECHNICZNE - rezystancja izolacji 20 MW - rezystancja w stanie dozorowania (przy napięciu 22 V) 1,4 MW - maksymalna średnica żył przewodów 2 mm - przepust kablowy (1 sztuka) P11 - stopień ochrony obudowy IP40 - temperatura pracy -25 C +70 C 7

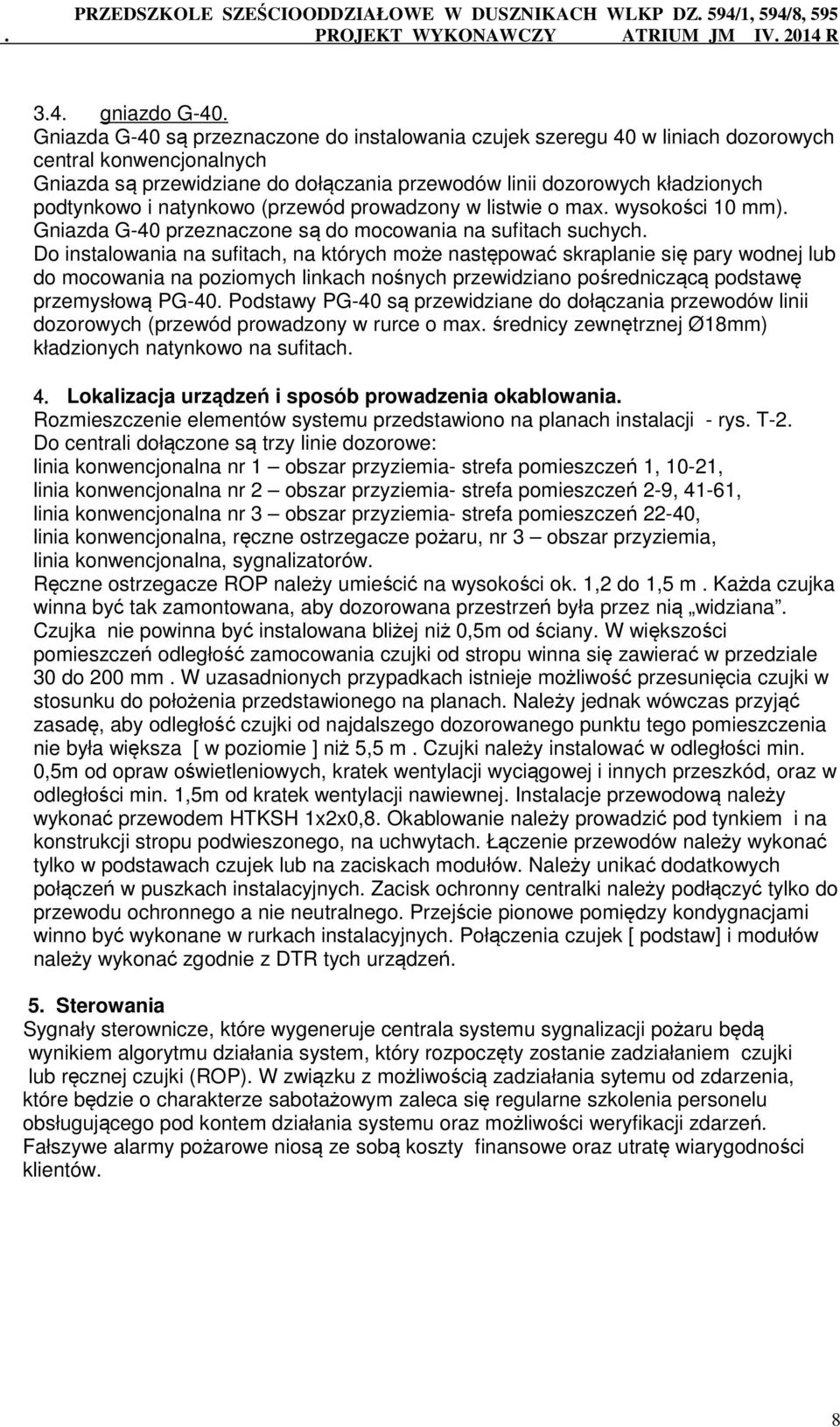

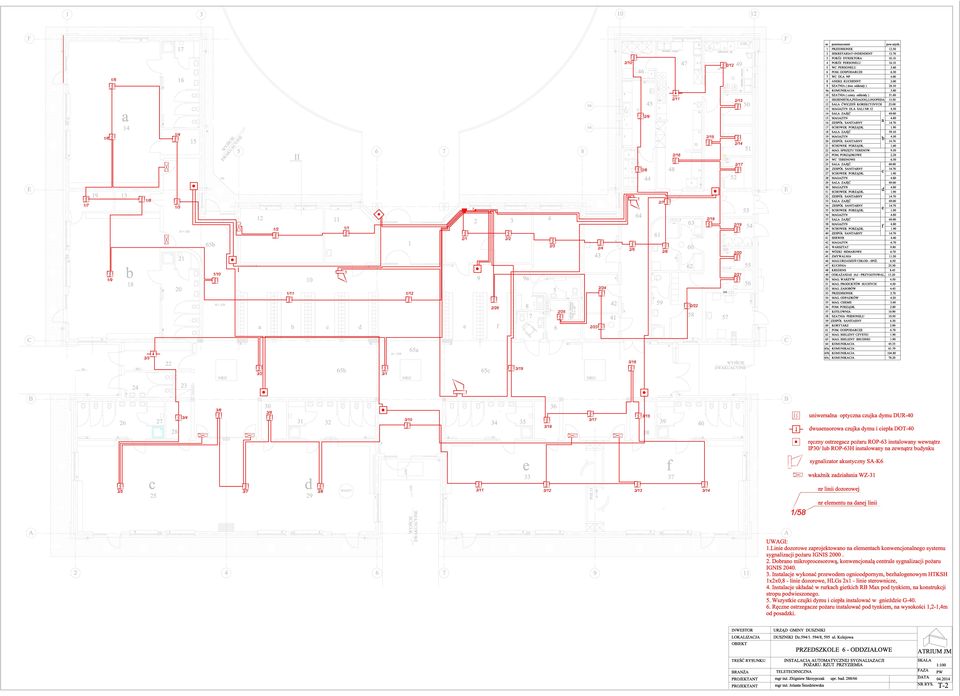

8 3.4. gniazdo G-40. Gniazda G-40 są przeznaczone do instalowania czujek szeregu 40 w liniach dozorowych central konwencjonalnych Gniazda są przewidziane do dołączania przewodów linii dozorowych kładzionych podtynkowo i natynkowo (przewód prowadzony w listwie o max. wysokości 10 mm). Gniazda G-40 przeznaczone są do mocowania na sufitach suchych. Do instalowania na sufitach, na których może następować skraplanie się pary wodnej lub do mocowania na poziomych linkach nośnych przewidziano pośredniczącą podstawę przemysłową PG-40. Podstawy PG-40 są przewidziane do dołączania przewodów linii dozorowych (przewód prowadzony w rurce o max. średnicy zewnętrznej Ø18mm) kładzionych natynkowo na sufitach. 4. Lokalizacja urządzeń i sposób prowadzenia okablowania. Rozmieszczenie elementów systemu przedstawiono na planach instalacji - rys. T-2. Do centrali dołączone są trzy linie dozorowe: linia konwencjonalna nr 1 obszar przyziemia- strefa pomieszczeń 1, 10-21, linia konwencjonalna nr 2 obszar przyziemia- strefa pomieszczeń 2-9, 41-61, linia konwencjonalna nr 3 obszar przyziemia- strefa pomieszczeń 22-40, linia konwencjonalna, ręczne ostrzegacze pożaru, nr 3 obszar przyziemia, linia konwencjonalna, sygnalizatorów. Ręczne ostrzegacze ROP należy umieścić na wysokości ok. 1,2 do 1,5 m. Każda czujka winna być tak zamontowana, aby dozorowana przestrzeń była przez nią widziana. Czujka nie powinna być instalowana bliżej niż 0,5m od ściany. W większości pomieszczeń odległość zamocowania czujki od stropu winna się zawierać w przedziale 30 do 200 mm. W uzasadnionych przypadkach istnieje możliwość przesunięcia czujki w stosunku do położenia przedstawionego na planach. Należy jednak wówczas przyjąć zasadę, aby odległość czujki od najdalszego dozorowanego punktu tego pomieszczenia nie była większa [ w poziomie ] niż 5,5 m. Czujki należy instalować w odległości min. 0,5m od opraw oświetleniowych, kratek wentylacji wyciągowej i innych przeszkód, oraz w odległości min. 1,5m od kratek wentylacji nawiewnej. Instalacje przewodową należy wykonać przewodem HTKSH 1x2x0,8. Okablowanie należy prowadzić pod tynkiem i na konstrukcji stropu podwieszonego, na uchwytach. Łączenie przewodów należy wykonać tylko w podstawach czujek lub na zaciskach modułów. Należy unikać dodatkowych połączeń w puszkach instalacyjnych. Zacisk ochronny centralki należy podłączyć tylko do przewodu ochronnego a nie neutralnego. Przejście pionowe pomiędzy kondygnacjami winno być wykonane w rurkach instalacyjnych. Połączenia czujek [ podstaw] i modułów należy wykonać zgodnie z DTR tych urządzeń. 5. Sterowania Sygnały sterownicze, które wygeneruje centrala systemu sygnalizacji pożaru będą wynikiem algorytmu działania system, który rozpoczęty zostanie zadziałaniem czujki lub ręcznej czujki (ROP). W związku z możliwością zadziałania sytemu od zdarzenia, które będzie o charakterze sabotażowym zaleca się regularne szkolenia personelu obsługującego pod kontem działania systemu oraz możliwości weryfikacji zdarzeń. Fałszywe alarmy pożarowe niosą ze sobą koszty finansowe oraz utratę wiarygodności klientów. 8

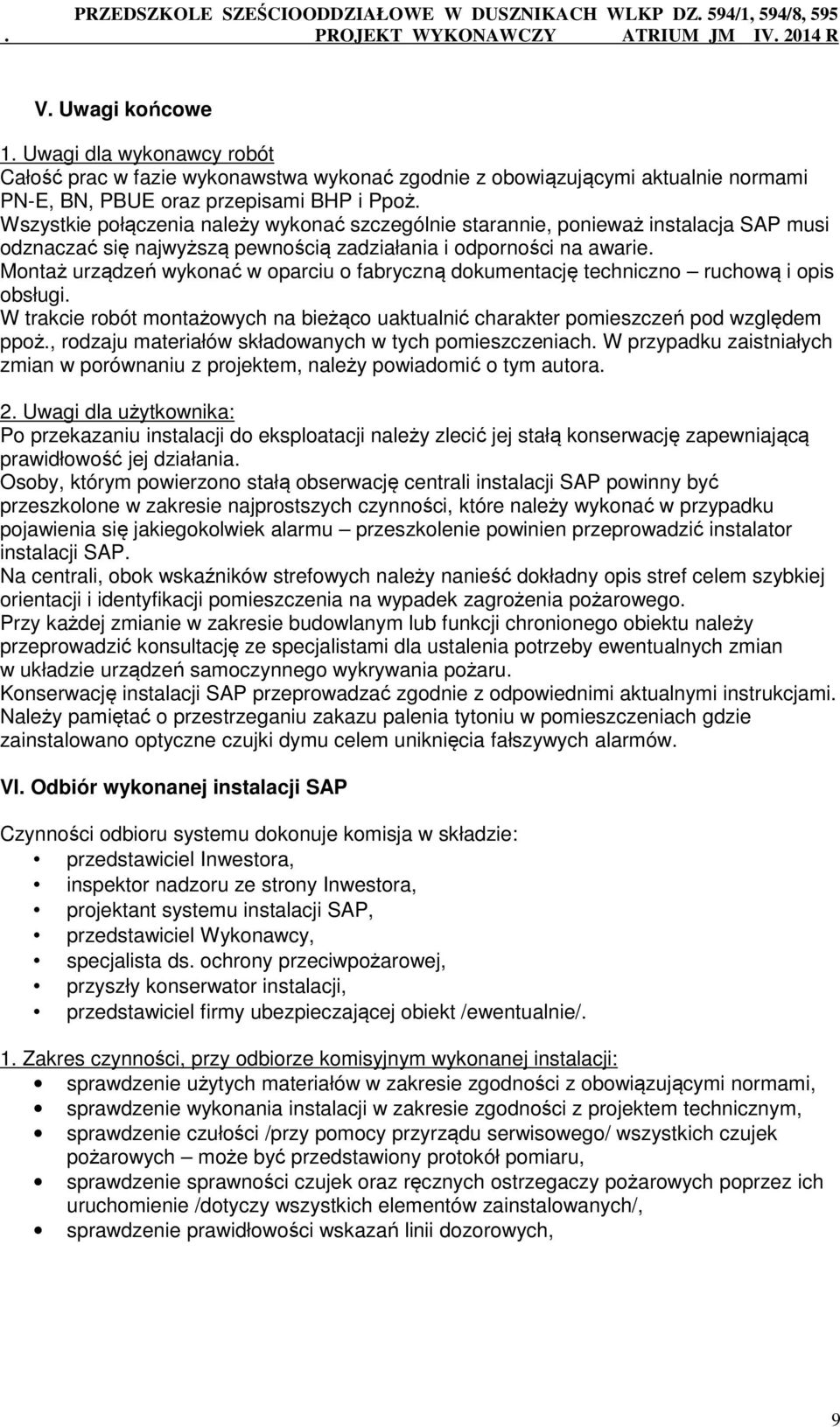

9 V. Uwagi końcowe 1. Uwagi dla wykonawcy robót Całość prac w fazie wykonawstwa wykonać zgodnie z obowiązującymi aktualnie normami PN-E, BN, PBUE oraz przepisami BHP i Ppoż. Wszystkie połączenia należy wykonać szczególnie starannie, ponieważ instalacja SAP musi odznaczać się najwyższą pewnością zadziałania i odporności na awarie. Montaż urządzeń wykonać w oparciu o fabryczną dokumentację techniczno ruchową i opis obsługi. W trakcie robót montażowych na bieżąco uaktualnić charakter pomieszczeń pod względem ppoż., rodzaju materiałów składowanych w tych pomieszczeniach. W przypadku zaistniałych zmian w porównaniu z projektem, należy powiadomić o tym autora. 2. Uwagi dla użytkownika: Po przekazaniu instalacji do eksploatacji należy zlecić jej stałą konserwację zapewniającą prawidłowość jej działania. Osoby, którym powierzono stałą obserwację centrali instalacji SAP powinny być przeszkolone w zakresie najprostszych czynności, które należy wykonać w przypadku pojawienia się jakiegokolwiek alarmu przeszkolenie powinien przeprowadzić instalator instalacji SAP. Na centrali, obok wskaźników strefowych należy nanieść dokładny opis stref celem szybkiej orientacji i identyfikacji pomieszczenia na wypadek zagrożenia pożarowego. Przy każdej zmianie w zakresie budowlanym lub funkcji chronionego obiektu należy przeprowadzić konsultację ze specjalistami dla ustalenia potrzeby ewentualnych zmian w układzie urządzeń samoczynnego wykrywania pożaru. Konserwację instalacji SAP przeprowadzać zgodnie z odpowiednimi aktualnymi instrukcjami. Należy pamiętać o przestrzeganiu zakazu palenia tytoniu w pomieszczeniach gdzie zainstalowano optyczne czujki dymu celem uniknięcia fałszywych alarmów. VI. Odbiór wykonanej instalacji SAP Czynności odbioru systemu dokonuje komisja w składzie: przedstawiciel Inwestora, inspektor nadzoru ze strony Inwestora, projektant systemu instalacji SAP, przedstawiciel Wykonawcy, specjalista ds. ochrony przeciwpożarowej, przyszły konserwator instalacji, przedstawiciel firmy ubezpieczającej obiekt /ewentualnie/. 1. Zakres czynności, przy odbiorze komisyjnym wykonanej instalacji: sprawdzenie użytych materiałów w zakresie zgodności z obowiązującymi normami, sprawdzenie wykonania instalacji w zakresie zgodności z projektem technicznym, sprawdzenie czułości /przy pomocy przyrządu serwisowego/ wszystkich czujek pożarowych może być przedstawiony protokół pomiaru, sprawdzenie sprawności czujek oraz ręcznych ostrzegaczy pożarowych poprzez ich uruchomienie /dotyczy wszystkich elementów zainstalowanych/, sprawdzenie prawidłowości wskazań linii dozorowych, 9

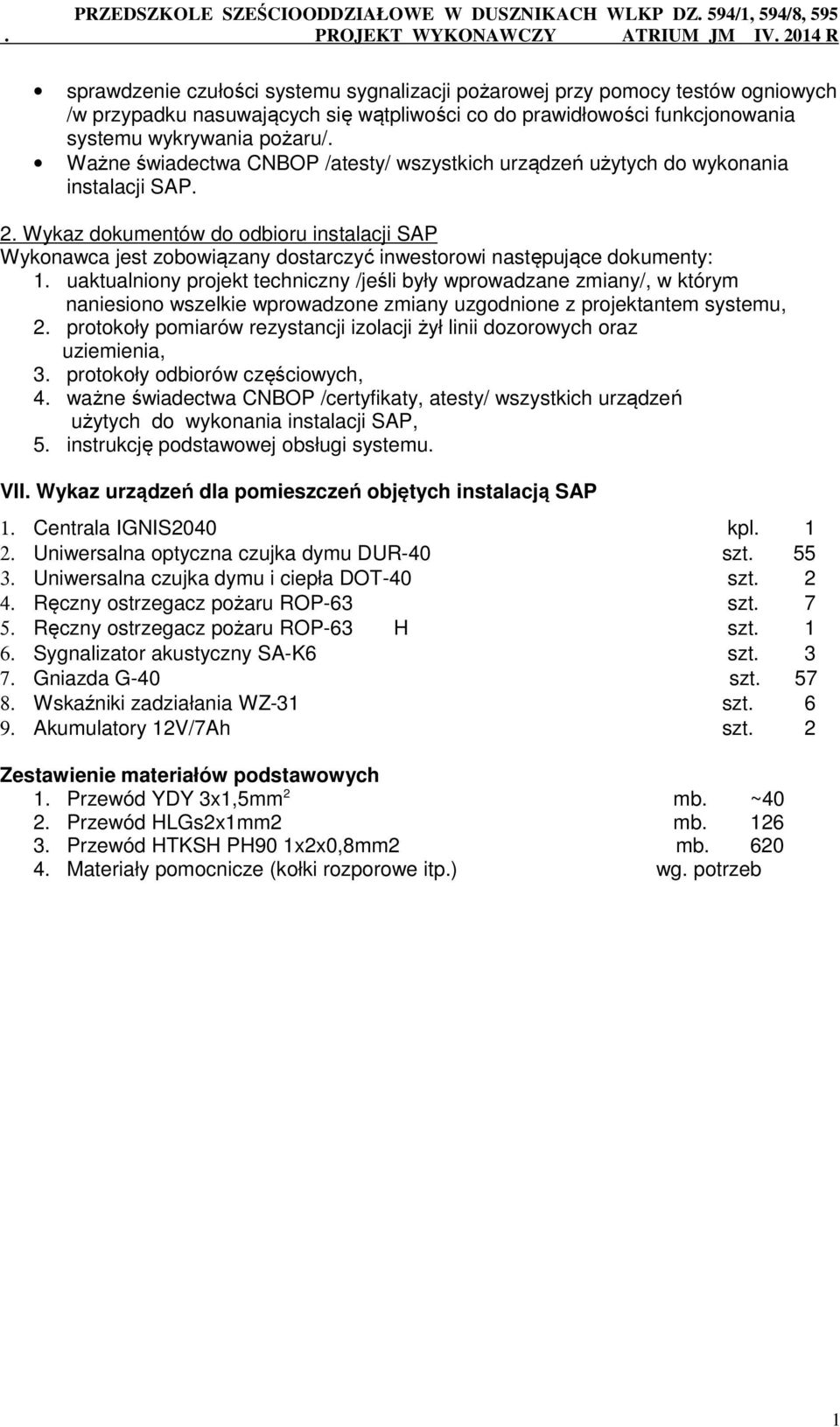

10 sprawdzenie czułości systemu sygnalizacji pożarowej przy pomocy testów ogniowych /w przypadku nasuwających się wątpliwości co do prawidłowości funkcjonowania systemu wykrywania pożaru/. Ważne świadectwa CNBOP /atesty/ wszystkich urządzeń użytych do wykonania instalacji SAP. 2. Wykaz dokumentów do odbioru instalacji SAP Wykonawca jest zobowiązany dostarczyć inwestorowi następujące dokumenty: 1. uaktualniony projekt techniczny /jeśli były wprowadzane zmiany/, w którym naniesiono wszelkie wprowadzone zmiany uzgodnione z projektantem systemu, 2. protokoły pomiarów rezystancji izolacji żył linii dozorowych oraz uziemienia, 3. protokoły odbiorów częściowych, 4. ważne świadectwa CNBOP /certyfikaty, atesty/ wszystkich urządzeń użytych do wykonania instalacji SAP, 5. instrukcję podstawowej obsługi systemu. VII. Wykaz urządzeń dla pomieszczeń objętych instalacją SAP 1. Centrala IGNIS2040 kpl Uniwersalna optyczna czujka dymu DUR-40 szt Uniwersalna czujka dymu i ciepła DOT-40 szt Ręczny ostrzegacz pożaru ROP-63 szt Ręczny ostrzegacz pożaru ROP-63 H szt Sygnalizator akustyczny SA-K6 szt Gniazda G-40 szt Wskaźniki zadziałania WZ-31 szt Akumulatory 12V/7Ah szt. 2 Zestawienie materiałów podstawowych 1. Przewód YDY 3x1,5mm 2 mb. ~40 2. Przewód HLGs2x1mm2 mb Przewód HTKSH PH90 1x2x0,8mm2 mb Materiały pomocnicze (kołki rozporowe itp.) wg. potrzeb 1
