Mikroprocesorowy termostat elektroniczny RTSZ-6 Oprogramowanie wersja RTSZ-6v2.1

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Mikroprocesorowy termostat elektroniczny RTSZ-6 Oprogramowanie wersja RTSZ-6v2.1"

Transkrypt

1 Mikroprocesorowy termostat elektroniczny RTSZ-6 Oprogramowanie wersja RTSZ-6v2.1 Instrukcja obsługi luty 2009 Szkoper Elektronik Strona

2 1 Parametry techniczne: Cyfrowy pomiar temperatury w zakresie od -40 C do 120 C z rozdzielczością 0,1 C (gwarantowana dokładność 0,5 C) Dwa programowalnne kanały z przekaźnikami 250VAC 8A (RELPOL) styki przełączne. Trzy typy pracy kanału K1 wybierane w menu przez użytkownika: - typ A sterowanie wentylatoram - typ B sterowanie grzałkami - typ R praca różnicowa z dwoma mi temperatury. Możliwość pracy z dwoma mi temperatury dla wszystkich typów pracy kanału 1 (od wersji oprogramowania 2.1). Funkcja alarmu uruchamianego w przypadku wyjścia temperatury poza zakres zdefiniowany przez użytkownika (typ PZ z regulacją histerezy - od wersji oprogramowania 2.1) - kanał K2. Sygnalizacja dźwiękowa pracy kanału K2 z możliwością wyłączenia. Dla wszystkich typów pracy regulatora kanał K2 jako źródło temperatury mierzonej może wykorzystywać: - czujnik CT1 (pierwszy) - czujnik CT2 (drugi) - różnicę temperatur CT1-CT2 - czujnik CT1 lub CT2 (przekroczenie zakresu temperatur na dowolnym czujniku wywoła alarm) Opcje te są wybierane z menu przez użytkownika. Pomiar temperatury z szybkością 1 pomiar na 1s. Zabezpieczenie przed pracą z uszkodzonym czujnikiem (mi) z alarmem dźwiękowym i konfigurowaną akcją dla przekaźników. Zakres nastaw temperatury zadanej (kanał K1) dla typu pracy A i B od -30 C do 110 C, dla typu pracy R od 0,1 C do 100 C z rozdzielczością 0,1 C. Minimalna histereza 0,1 C, maksymalna 100 C z rozdzielczością 0,1 C. Zakres nastaw temperatur dla kanału K2 od -40 C do 120 C z histereza od 0,1 C, do 100 C z rozdzielczością 0,1 C. Wyświetlacz LCD z podświetlaniem, wyświetla aktualną temperaturę. Samo-wygaszanie podświetlania po 30s od naciśnięcia przycisku lub podświetlanie ciągłe. Łatwa obsługa za pomocą trzech przycisków, F funkcja, oraz - do zmian wartości. Parametry zapisywane w pamięci nieulotnej, nie ulegają skasowaniu przy zaniku zasilania. Sygnalizacja stanu wyjść za pomocą diod LED. Zasilanie 230V (+10%, -15%) 50/60Hz 2VA z zastosowaniem transformatora bezpiecznego. Czujniki temperatury na 3-przewodach o długości do 10m (standardowo 2mb). Obudowa na szynę Euro DIN o szerokości 4 modułów wykonana z niepalnego ABS. funkcja rejestracji maksymalnej i minimalnej temperatury jaka wystąpiła od czasu skasowania uprzednio zarejestrowanych wartości. Możliwość wyłączenia (uśpienia) i ponownego włączenia regulatora z klawiatury (od wersji oprogramowania 2.1) Szkoper Elektronik Strona

3 2 Zasada działania termostatu RTSZ-6v Kanał K1 Dla kanału pierwszego dostepne są trzy tryby działania termostatu: 2.2 Typ A Zasadę działania termostatu dla typu pracy A obrazuje poniższy wykres: Po przekroczeniu przez temperaturę T1 progu temperatury zadanej Tz następuje załączenie przekaźnika. Po obniżeniu temperatury T1 do wartości Tz Th następuje wyłączenie przekaźnika aż do ponownego wzrostu temperatury powyżej Tz gdzie następuje ponowne załączenie przekaźnika. 2.3 Typ B Zasadę działania termostatu dla typu pracy B obrazuje poniższy wykres: W momencie spadku temperatury T1 poniżej progu temperatury zadanej Tz następuje załączenie przekaźnika. Po wzroście temperatury T1 do wartości Tz + Th następuje wyłączenie przekaźnika aż do ponownego spadku temperatury poniżej Tz, gdzie następuje ponowne załączenie przekaźnika. 2.4 Typ R Zasadę działania termostatu dla typu pracy R obrazuje poniższy wykres: Szkoper Elektronik Strona

4 Po przekroczeniu przez różnicę temperatur T1- T2 progu temperatury zadanej Tz następuje załączenie przekaźnika. Po obniżeniu różnicy temperatur T1-T2 do wartości Tz-Th następuje wyłączenie przekaźnika aż do ponownego wzrostu róznicy temperatur T1-T2 powyżej Tz, gdzie następuje ponowne załączenie przekaźnika. 2.5 Kanał K2 Kanał K2 pracuje jako alarm sygnalizujący przekroczenie zakresu temperatur (typ PZ). Zakres definiowany jest przez podanie minimalnej i maksymalnej dopuszczalnej temperatury. Dodatkowo można określić wskazania którego z czujników temperatury będą brane pod uwagę dla wywołania alarmu. Można wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywola alarm), lub różnicę temperatur pomiędzy mi (CT1-CT2). UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. Zasadę działania termostatu dla typu pracy PZ obrazuje poniższy wykres: W trybie PZ załączenie przekaźnika następuje gdy temperatura osiągnie jedną z granicznych wartości - powyżej Tamax lub poniżej Tamin, natomiast wyłączenie następuje gdy temperatura wzrośnie powyżej Tamin+Th2, lub spadnie poniżej Tamax-Th2. Aby kanał drugi pracował jak typ A należy nastawić Tamin na wartość -40 C, aby pracował jako tyb B należy nastawić Tamax na wartość 120 C. 2.6 Pamięć temperatur. Funkcja pamięci najwyższej oraz najniższej temperatury polega na nadpisywaniu w pamięci temperatur ostatnio zapisanej temperatury następną pomierzoną temperaturą, jeżeli jest ona wyższa w przypadku pamięci Tmax, lub niższa w przypadku Tmin. Pozwala to zaobserwować, jaki wpływ mają nastawy na oscylacje temperatury pomiędzy wartością maksymalną a minimalną osiąganą w układzie sterowania i umożliwia lepszy dobór nastaw. Skasowanie pamięci polega na wprowadzeniu jako temperatury minimalnej 120 C, a jako maksymalnej -40 C. Dzięki temu każda następnie zmierzona temperatura zostanie zapisana w pamięci, ponieważ będzie mieściła się w zakresie pomiarowym. Uwaga: Pamięć temperatur ulega skasowaniu w przypadku odłączenia zasilania układu. Szkoper Elektronik Strona

5 2.7 Zabezpieczenie przed pracą z uszkodzonym lub odłączonym czujnikiem (mi) temperatury. W przypadku uszkodzenia lub odłączenia (czujników) temperatury na wyświetlaczu pojawia się komunikat ERROR CT, dodatkowo emitowany jest sygnał dźwiękowy oznaczający awarię. Normalna praca zostaje zatrzymana, natomiast przekaźniki zostają ustawione w stan załączenia (ON) lub wyłączenia (OFF) zgodnie z rodzajem akcji wybranym w pozycji 17 i 18 menu. Stany przekaźników definiowane są niezależnie dla każdego z kanałów. Praca normalna zostaje wznowiona po podłączeniu lub po wprogramowaniu nowego w menu. 2.8 Wyłączenie regulatora z klawiatury. Od wersji oprogramowania 2.1 regulator posiada możliwość wyłączenia (uśpienia) z klawiatury. Aby wyłączyć funkcję regulatora i przełączyć go w tryb obniżongo poboru mocy należy na ekranie głównym (wyświetlanie temperatury mierzonej) przytrzymać ponad 1s przycisk -. Wyłączenie sygnalizowane jest napisem OFF na wyświetlaczu. Funkcje regulatora są w tym trybie nieaktywne, ponowne uruchomienie nastąpi poprzez przytrzymanie ponad 1s przycisku lub po odłączeniu i ponownym podłączeniu zasilania. Szkoper Elektronik Strona

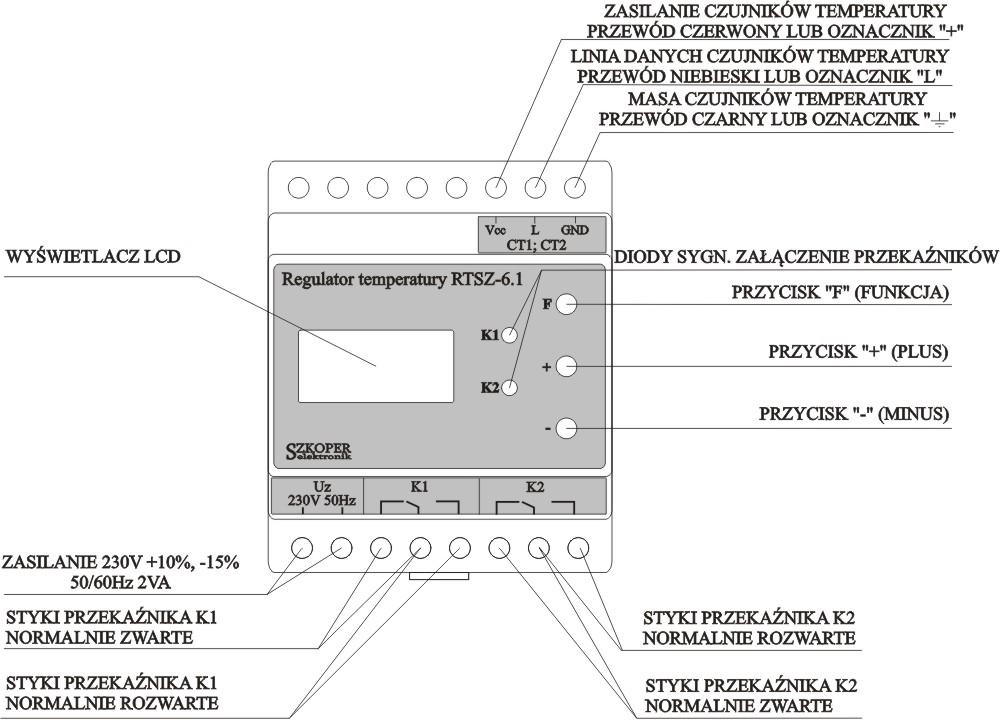

6 3 Podłączenie układu Podłączenia Mikroprocesorowego termostatu elektronicznego RTSZ-6v2.1 dokonujemy za pomocą zacisków śrubowych zgodnie z opisem listw zaciskowych: Uwaga! Przewodów temperatury nie prowadzić w bezpośrednim sąsiedztwie innych przewodów z prądem ze względu na możliwość zakłóceń! 4 Ustawienia i konfiguracja Po podłączeniu sterownika urządzenie jest gotowe do pracy, jednak aby spełniało zamierzone funkcje należy dokonać odpowiedniej konfiguracji parametrów Uwaga! Jeżeli nie znamy parametrów nastawionych przed podłączeniem należy dokonać nastaw dla odłączonych zacisków przekaźnika, aby niekontrolowane załączenie nie spowodowało uszkodzenia podłączonych urządzeń. W celu ułatwienia obsługi funkcje menu zostały ponumerowane od 1 do 20, wejścia i zmiany pozycji dokonujemy za pomocą klawisza F. Po przejściu do ostatniej pozycji i naciśnięciu F następuje wyjście z menu i wyświetlenie mierzonych temperatur. Menu dla poszczególnych typów różni się nieznacznie, poniższa tabela opisuje pozycje dla każdego z typów pracy termostatu. Szkoper Elektronik Strona

7 Nr Typ A Typ B Typ R 1 Nastawy temperatury zadanej Tz = od -30 C do 110 C. Nastawy temperatury zadanej Tz = od -30 C do 110 C. Nastawy temperatury zadanej Tz = od 0,1 C do 100 C. W tym przypadku temperatura Tz jest definiowana jako różnica temperatury pomiędzy czujnikiem 2 Nastawy histerezy Th = XXX.X C pomocą przycisków i -. 3 Nastawy temperatury maksymalnej wywołanie alarmu TAmax = UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. 4 Nastawy temperatury minimalnej wywołanie alarmu TAmin = 5 Nastawy histerezy Th2 = XXX.X C pomocą przycisków i -. Nastawy histerezy Th = XXX.X C pomocą przycisków i -. Nastawy temperatury maksymalnej wywołanie alarmu TAmax = UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. Nastawy temperatury minimalnej wywołanie alarmu TAmin = Nastawy histerezy Th2 = XXX.X C pomocą przycisków i -. CT1 a CT2. Nastawy histerezy Th = XXX.X C pomocą przycisków i -. Nastawy temperatury maksymalnej wywołanie alarmu TAmax = UWAGA: Temperatura Tamax (maksymalna) musi być większa od temperatury Tamin (minimalnej), w przeciwnym wypadku przekaźnik kanału K2 będzie zawsze włączony. Nastawy temperatury minimalnej wywołanie alarmu TAmin = Nastawy histerezy Th2 = XXX.X C pomocą przycisków i -. Szkoper Elektronik Strona

8 6 MENU dostępne opcje: TAK wywoływane przyciskiem NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, powoduje pominięcie dodatkowych opcji MENU i wyjście do pomiaru termostatu. Dla opcji TAK po wyświetlenie kolejnej pozycji MENU. 7 Wybór typu pracy: Typ = A praca wentylatorowa Typ = B praca grzewcza Typ = R praca różnicowa Zmiany dokonujemy za pomocą przycisków i -. 8 Wybór ilości czujników, dostępne opcje Ctn=1 (jeden czujnik) lub Ctn=2 (dwa czujniki). Czujnik drugi może być wykorzystany do sterownia kanałem 2, lub jako niezależny czujnik pomiarowy. Czujnik 1 zawsze steruje kanałem 1. Zmiany dokonujemy za pomocą przycisków i -. 9 Opcje CT1. Wejście w tą podłączonego CT1. Jeżeli napis CT1 OK. podłączenia, lub wyświetlony zostaje napis BRAK CT1 Naciśnięcia klawisza powoduje ponowny test wprogramowanie nowego pod pozycję CT1 czujnik musi mogą być podłączone dwa czujniki 10 Opcja nieaktywna w przypadku - opcje CT2. Wejście w tą podłączonego CT2. Jeżeli MENU dostępne opcje: TAK wywoływane przyciskiem NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, powoduje pominięcie dodatkowych opcji MENU i wyjście do pomiaru termostatu. Dla opcji TAK po wyświetlenie kolejnej pozycji MENU. Wybór typu pracy: Typ = A praca wentylatorowa Typ = B praca grzewcza Typ = R praca różnicowa Zmiany dokonujemy za pomocą przycisków i -. Wybór ilości czujników, dostępne opcje Ctn=1 (jeden czujnik) lub Ctn=2 (dwa czujniki). Czujnik drugi może być wykorzystany do sterownia kanałem 2 lub jako niezależny czujnik pomiarowy. Czujnik 1 zawsze steruje kanałem 1. Zmiany dokonujemy za pomocą przycisków i -. Opcje CT1. Wejście w tą podłączonego CT1. Jeżeli napis CT1 OK. podłączenia, lub wyświetlony zostaje napis BRAK CT1 Naciśnięcia klawisza powoduje ponowny test wprogramowanie nowego pod pozycję CT1 czujnik musi mogą być podłączone dwa czujniki Opcja nieaktywna w przypadku - opcje CT2. Wejście w tą podłączonego CT2. Jeżeli MENU dostępne opcje: TAK wywoływane przyciskiem NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, powoduje pominięcie dodatkowych opcji MENU i wyjście do pomiaru termostatu. Dla opcji TAK po wyświetlenie kolejnej pozycji MENU. Wybór typu pracy: Typ = A praca wentylatorowa Typ = B praca grzewcza Typ = R praca różnicowa Zmiany dokonujemy za pomocą przycisków i -. Opcja niedostępna, dla trybu R Ctn zawsze wynosi 2. Opcje CT1. Wejście w tą podłączonego CT1. Jeżeli napis CT1 OK. podłączenia, lub wyświetlony zostaje napis BRAK CT1 Naciśnięcia klawisza powoduje ponowny test Podczas testu mogą być podłączone oba czujniki. wprogramowanie nowego pod pozycję CT1 czujnik musi mogą być podłączone dwa czujniki Opcje CT2. Wejście w tą podłączonego CT2. Jeżeli napis CT2 OK. Szkoper Elektronik Strona

9 napis CT2 OK. podłączenia, lub wyświetlony zostaje napis BRAK CT2. W przypadku nie podłączenia drugiego zostanie wyświetlony napis CT1=CT2. Oznacza to, że układ nie może pracować w opcji różnicowej z powodu nie podłączenia drugiego lub wprogramowania tego samego pod pozycję CT1 i CT2. Naciśnięcia klawisza powoduje ponowny test Podczas testu mogą być podłączone oba czujniki. wprogramowanie nowego pod pozycję CT2 czujnik musi mogą być podłączone dwa czujniki, musi to być inny czujnik niż CT1. 11 Opcje podświetlania LCD: LCDLED=1 podświetlanie zawsze włączone LCDLED = 0 podświetlanie wygasa po wyjściu z MENU w czasie około 30s. Zmian i Pamięć maksymalnej zmierzonej 13 Pamięć minimalnej zmierzonej 14 Opcja nieaktywna w przypadku - pamięć maksymalnej zmierzonej 15 Opcja nieaktywna w przypadku - pamięć minimalnej zmierzonej 16 Kasowanie pamięci temperatur dostępne opcje: napis CT2 OK. podłączenia, lub wyświetlony zostaje napis BRAK CT2. W przypadku nie podłączenia drugiego zostanie wyświetlony napis CT1=CT2. Oznacza to, że układ nie może pracować w opcji różnicowej z powodu nie podłączenia drugiego lub wprogramowania tego samego pod pozycję CT1 i CT2. Naciśnięcia klawisza powoduje ponowny test Podczas testu mogą być podłączone oba czujniki. wprogramowanie nowego pod pozycję CT2 czujnik musi mogą być podłączone dwa czujniki, musi to być inny czujnik niż CT1. Opcje podświetlania LCD: LCDLED=1 podświetlanie zawsze włączone LCDLED = 0 podświetlanie wygasa po wyjściu z MENU w czasie około 30s. Zmian i -. Pamięć maksymalnej zmierzonej Pamięć minimalnej zmierzonej Opcja nieaktywna w przypadku - pamięć maksymalnej zmierzonej Opcja nieaktywna w przypadku - pamięć minimalnej zmierzonej Kasowanie pamięci temperatur dostępne opcje: podłączenia, lub wyświetlony zostaje napis BRAK CT2. W przypadku nie podłączenia drugiego zostanie wyświetlony napis CT1=CT2. Oznacza to, że układ nie może pracować w opcji różnicowej z powodu nie podłączenia drugiego lub wprogramowania tego samego pod pozycję CT1 i CT2. Naciśnięcia klawisza powoduje ponowny test Podczas testu mogą być podłączone oba czujniki. wprogramowanie nowego pod pozycję CT2 czujnik musi mogą być podłączone dwa czujniki, musi to być inny czujnik niż CT1. Opcje podświetlania LCD: LCDLED=1 podświetlanie zawsze włączone LCDLED = 0 podświetlanie wygasa po wyjściu z MENU w czasie około 30s. Zmian i -. Pamięć maksymalnej zmierzonej Pamięć minimalnej zmierzonej Pamięć maksymalnej zmierzonej Pamięć minimalnej zmierzonej Kasowanie pamięci temperatur dostępne opcje: Szkoper Elektronik Strona

10 TAK wywoływane przyciskiem NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, powoduje wyjście do pomiaru termostatu bez kasowania pamięci temperatur. Dla opcji TAK po skasowanie pamięci temperatur i wyjście trybu normalnej pracy. 17 Ustawienia akcji dla przekaźnika K1 w przypadku uszkodzenia lub podczas pracy urządzenia. powoduje włączenie przekaźnika K1 w przypadku awarii 18 Ustawienia akcji dla przekaźnika K2 w przypadku uszkodzenia lub podczas pracy urządzenia. powoduje włączenie przekaźnika K2 w przypadku awarii 19 Ustawienia czujników których wskazania będą brane pod uwagę dla wywołania alarmu. Opcja nieaktywna gdy wybrany jeden czujnik Ctn =1. Można wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywola alarm), lub różnicę temperatur pomiędzy mi (CT1-CT2). Zmian dokonujemy przyciskami i - 20 Ustawienia alarmu dźwiękowego dla kanału K2. powoduje włączenie sygnału dźwiękowego w przypadku TAK wywoływane przyciskiem NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, powoduje wyjście do pomiaru termostatu bez kasowania pamięci temperatur. Dla opcji TAK po skasowanie pamięci temperatur i wyjście trybu normalnej pracy. Ustawienia akcji dla przekaźnika K1 w przypadku uszkodzenia lub podczas pracy urządzenia. powoduje włączenie przekaźnika K1 w przypadku awarii Ustawienia akcji dla przekaźnika K2 w przypadku uszkodzenia lub podczas pracy urządzenia. powoduje włączenie przekaźnika K2 w przypadku awarii Ustawienia czujników których wskazania będą brane pod uwagę dla wywołania alarmu. Opcja nieaktywna gdy wybrany jeden czujnik Ctn =1. Można wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywola alarm), lub różnicę temperatur pomiędzy mi (CT1-CT2). Zmian dokonujemy przyciskami i - Ustawienia alarmu dźwiękowego dla kanału K2. powoduje włączenie sygnału dźwiękowego w przypadku TAK wywoływane przyciskiem NIE wywoływane przyciskiem - Domyślnie jest wybrane NIE, powoduje wyjście do pomiaru termostatu bez kasowania pamięci temperatur. Dla opcji TAK po skasowanie pamięci temperatur i wyjście trybu normalnej pracy. Ustawienia akcji dla przekaźnika K1 w przypadku uszkodzenia lub podczas pracy urządzenia. Dostępne opcje: powoduje włączenie przekaźnika K1 w przypadku awarii Ustawienia akcji dla przekaźnika K2 w przypadku uszkodzenia lub podczas pracy urządzenia. Dostępne opcje: powoduje włączenie przekaźnika K2 w przypadku awarii Ustawienia czujników których wskazania będą brane pod uwagę dla wywołania alarmu. Można wybrać jako aktywny (w przypadku gdy podłączone są dwa czujniki) jeden z czujników (CT1 lub CT2), dwa czujniki (CT1 or CT2 przekroczenie zakresu na jednym lub drugim czujniku wywola alarm), lub różnicę temperatur pomiędzy mi (CT1-CT2). Zmian dokonujemy przyciskami i - Ustawienia alarmu dźwiękowego dla kanału K2. powoduje włączenie sygnału dźwiękowego w przypadku Szkoper Elektronik Strona

11 wystapienia stanu alarmu na przekaźniku K2 sygnału dźwiękowego. Alarm na kanale K2 nie uruchamia sygnału dźwiękowego wystapienia stanu alarmu na przekaźniku K2 sygnału dźwiękowego. Alarm na kanale K2 nie uruchamia sygnału dźwiękowego wystapienia stanu alarmu na przekaźniku K2 sygnału dźwiękowego. Alarm na kanale K2 nie uruchamia sygnału dźwiękowego Procedura wprogramowywania nowych czujników: 1) Dla typu A, B i R należy wejść w pozycję nr 9 MENU podłączywszy uprzednio jeden czujnik, który zostanie zapisany pod pozycją CT1. W celu wprogramowania nowego należy nacisnąć przycisk -. Jeżeli czujnik jest sprawny oraz prawidłowo podłączony zostanie wyświetlony napis CT1 OK. Oznacza to, że czujnik został prawidło. Naciśnięcie klawisza F spowoduje zatwierdzenie i przejście do następnej pozycji. 2) Dla typu R lub CTn=2 nastąpi wejście w pozycję nr 10 MENU. W pozycji tej należy odłączyć czujnik CT1 (wystarczy odłączyć niebieski przewód od zacisku nr 4), a następnie podłączyć czujnik CT2 i dokonać wprogramowania za pomocą przycisku -. Prawidłowo zakończoną operację zasygnalizuje napis CT2 OK. 3) W przypadku wystąpienia błędu należy powtórzyć procedurę upewniając się co do prawidłowości podłączenia czujników, jeżeli mimo prawidłowego podłączenia nie da się wprogramować oznacza to jego uszkodzenie. Niemożność wprogramowania jakiegokolwiek może oznaczać uszkodzenie układu termostatu. 5 Zalecenia eksploatacyjne Chronić przed wilgocią Nie narażać urządzenia na działanie wysokich temperatur Chronić przed uszkodzeniami mechanicznymi Urządzenie nie wymaga konserwacji ani okresowej kalibracji, gwarantowana dokładność pomiaru wynosi ±0,5 C. Utylizacja odpadów: Urządzenie należy zwrócić do odpowiedniego punktu, zajmującego się utylizacją lub do punktu skupu surowców wtórnych. Urządzenia nie wolno wyrzucać do kosza z niesegregowanymi odpadami (patrz symbol przekreślonego kosza). Uwaga! Przekroczenie zakresu mierzonych temperatur powoduje wyłączenie przekaźnika i wyświetlenie komunikatu o przekroczeniu zakresu aż do momentu, gdy temperatura wróci do granic zakresu pomiarowego. Temperatura powyżej 150 C może trwale uszkodzić czujnik! Szkoper Elektronik Strona
