Wytwarzanie techniką ablacji laserowej powłok na bazie Ti na podłożu polimerowym

Transkrypt

1 Wytwarzanie techniką ablacji laserowej powłok na bazie Ti na podłożu polimerowym Jan Kusiński, Sławomir Kąc Wydział Inżynierii Metali i Informatyki Przemysłowej, Akademia Górniczo-Hutnicza im. S. Staszica w Krakowie Praca realizowana w ramach zadania badawczego pt: Opracowanie technologii modyfikacji powierzchni polimerowych i tytanowych biomateriałów dla trwałego ograniczenia ryzyka wykrzepiania w długookresowej, wszczepialnej protezie serca do wspomagania pracy serca Kierownik zadania: prof.dr hab.inż.bogusław Major Instytut Metalurgii i Inżynierii Materiałowej im. A. Krupkowskiego PAN w Krakowie Streszczenie W pracy przedstawiono wyniki badań cienkich warstw Ti(C,N,O) wytwarzanych techniką PLD (Pulsed Laser Deposition) na podłożu polimerowym (poliuretan) oraz krzemowym. Badano morfologię powierzchni wytworzonych warstw, ich strukturę oraz skład chemiczny i fazowy. Badano chropowatość powierzchni oraz grubość nałożonych powłok. Mierzono współczynnik tarcia otrzymanych cienkich warstw oraz adhezję do podłoża. W skład osadzonych cienkich warstw wchodzi głównie TiO 2, TiC, jak również TiO 0.34 N Wytworzone cienkie warstwy posiadają grubość od 5 do ok. 15 nm. Wielkość krystalitów wynosi od 3 nm do 7 nm, natomiast chropowatość ok. 1,5 nm. Współczynnik tarcia cienkich warstw Ti(C,N,O) jest mniejszy niż dla poliuretanu i wynosi ok. 0,1. W drugiej części pracy analizowano głównie strukturę oraz własności cienkich warstw TiN osadzonych na podłożu poliuretanowym z zastosowaniem podwarstwy Ti. Grubość wytworzonych cienkich warstw wynosi nm, a wielkość krystalitów od 4 do 7 nm. Przeprowadzone eksperymenty pozwoliły na zoptymalizowanie parametrów procesu PLD i opracowanie technologii osadzania ciągłych i jednorodnych cienkich warstw TiN na podłożu poliuretanowym. Badania własności wytworzonych cienkich warstw 120

2 wykazały dobrą adhezję do podłoża, a ponadto w warstwach odkształcanych nie obserwowano pęknięć i delaminacji. 1. Wstęp Cienkie warstwy Ti(C,N,O) mają interesujące własności tribologiczne jak również są biozgodne. Z tego punktu widzenia są materiałem o potencjalnym zastosowaniu na pokrycie np. implantów wszczepialnych do ludzkiego ciała. Problemem, szczególnie istotnym przy wytwarzaniu tych cienkich warstw na podłożach elastycznych, np. z poliuretanu, jest ich kruchość. Jednak, jak wykazuje analiza literatury, jak również badania własne autorów, znaczne ograniczenie grubości cienkich warstw pozwala na uzyskanie powłok elastycznych. Kolejnym problemem jest adhezja cienkich warstw do podłoża. Jest to szczególnie istotna w przypadku zastosowania ich jako pokrycia implantów wszczepialnych do organizmów żywych. Zazwyczaj zwiększenie adhezji powłok do podłoża uzyskuje się poprzez zwiększenie temperatury podłoża podczas procesu osadzania. W przypadku poliuretanu, podnoszenie temperatury jest ograniczone do ok. 107 o C, gdyż powyżej tej temperatury następują znaczące zmiany struktury, a co za tym idzie i własności poliuretanu. Materiał ten został jednak wybrany jako podłoże do osadzenia cienkich warstw, gdyż polimery mają znaczące zastosowanie m.in. w medycynie np. jako sztuczne naczynia krwionośne (grafty, cewniki, itp.). Poliuretany wykazują się wysoką sprężystością i elastycznością ale, z drugiej strony, przy długotrwałym stosowaniu, ich słaba biozgodność i krwiozgodność, powoduje znaczące wykrzepianie krwi, co w efekcie prowadzi do przedwczesnego zamykania światła naczyń krwionośnych [1]. Badania kliniczne wykazują ponadto, że obserwuje się również degradację sztucznych naczyń krwionośnych. Kolejnym problemem przy stosowaniu polimerów jest migracja plastyfikatorów z polimerów do krwi [1]. Uzasadnionym rozwiązaniem jest więc pokrycie polimeru cienkimi warstwami skutecznie oddzielającymi je od płynów ustrojowych. Jednymi z takich cienkich warstw mogą być materiały na bazie tytanu, m. in. Ti(C,N,O), które posiadają bardzo dobrą biozgodność i krwiozgodność. Ponadto posiadają dużą odporność korozyjną w środowisku płynów ustrojowych [2]. W skład cienkich warstw Ti(C,N,O) mogą wchodzić takie fazy jak np. TiC, TiN, czy TiCN, posiadające wysoką twardość, wytrzymałość, sztywność. Warstwy charakteryzują się więc dobrą odpornością na ścieranie i dobrą stabilnością w wysokich temperaturach. Dodatkowo, 121

3 jak wykazują wyniki badań literaturowych oraz własne, cienkie warstwy Ti(C,N,O) posiadają niższy współczynnik tarcia niż sam poliuretan [3]. Ablacja laserowa jest jedną z nielicznych metod pozwalających na wytwarzanie, w temperaturze otoczenia lub w temperaturach nieznacznie podwyższonych, cienkich warstw o dobrej adhezji. Ponadto jest to metoda, która pozwala otrzymywać cienkie warstwy poprzez przeniesienie stechiometryczne materiału, nawet o złożonym składzie chemicznym, z odparowywanej laserowo masywnej tarczy na podłoże [4, 5]. Oddziaływanie pomiędzy plazmą (powstającą podczas działania wiązki laserowej na tarczę), a atmosferą, które zachodzi nie tylko w fazie gazowej, ale i na powierzchni tarczy oraz podłoża, odgrywa zasadniczą rolę w tworzeniu atomowych oraz cząsteczkowych prekursorów, koniecznych do wzrostu cienkich warstw, często o złożonym składzie fazowym. W wyniku tego, stechiometria jest więc kontrolowana głównie poprzez ciśnienie gazu w komorze reakcyjnej [6]. Taki sposób wytwarzania cienkich warstw jest zazwyczaj stosowany do wytwarzania dwuskładnikowych cienkich warstw, jak np., węgliki, azotki czy tlenki. W przypadku tlenków bardzo często stosowaną metodą jest odparowywanie tarczy tlenkowej w atmosferze argonu, lub częściej, tlenu [7]. Warstwy składające się z trzech składników, np. węglikoazotki, są wytwarzane poprzez odparowanie wiązką laserową tarczy węglikowej w atmosferze azotu [6, 8]. Podobnie tlenoazotki są wytwarzane poprzez odparowanie tarczy azotkowej w atmosferze tlenu [6]. Inny sposób wytwarzania cienkich warstw trój- i więcej składnikowych polega na odparowaniu tarczy z czystych metali (np. tytan) w atmosferze będącej mieszaniną gazów reaktywnych. Metal, który ulega ablacji laserowej, reaguje z atmosferą tworząc związki chemiczne i w tej postaci zostaje osadzony na podłożu. W tym przypadku bardzo istotnym jest odpowiedni dobór zarówno ciśnienia jak i składu chemicznego atmosfery gazowej w komorze reakcyjnej [6]. W literaturze istnieje niewiele publikacji dotyczących wytwarzania cienkich warstw Ti(C,N,O), a w szczególności osadzanych na elastycznym podłożu poliuretanowym. Istniejące publikacje dotyczą zazwyczaj powłok ochronnych Ti(C,N,O) o grubości kilku do kilkudziesięciu mikrometrów wytwarzanych na stalach, mających za zadanie przedłużyć żywotność narzędzi skrawających. Wytwarzane są one najczęściej metodami rozpylania magnetronowego [9-11] lub CVD [1,12,13]. Brakuje jednak opisów badań cienkich warstw Ti(C,N,O) wytwarzanych techniką PLD na podłożu poliuretanowym. 122

4 Tę ostatnią metodę (PLD) wykorzystano do wytwarzania cienkich warstw opisywanych w niniejszej publikacji. 2. Materiał i metodyka badań Cienkie warstwy Ti(C,N,O) wytwarzano techniką ablacji laserowej PLD (Pulsed Laser Deposition) wykorzystując system do PLD wyposażony w laser impulsowy Nd:YAG. Jako atmosferę roboczą wykorzystano tlen, azot, acetylen oraz ich mieszaniny. Długość fali promieniowania laserowego ( ) wynosiła: 355 nm i 266 nm, czas trwania impulsu laserowego ( ) 12 ns, częstotliwość impulsów (f) 10 Hz, a czas osadzania (t) zmieniano od 5 do 45 min. Stosowano dwa rodzaje podłoży: poliuretanowe (PU) o średnicy ( ) od 12 mm do 40 mm i grubości (d) 3 mm, oraz krzemowe (polerowane płytki Si o orientacji 001) o wymiarach (a) 10 x 10 mm i grubości (d) 0,5 mm. Temperaturę podłoża (T p ) zmieniano w zakresie o C. Ciśnienie wstępne (p w ) w komorze reakcyjnej wynosiło 5x10-6 mbar, natomiast po wprowadzeniu mieszaniny gazów (p r ) było utrzymywane na poziomie od 5x10-2 mbar do 1 mbar. Odległość (l t-p ) pomiędzy tarczą, a podłożem zmieniano od 25 do 65 mm. Materiałem, który ulegał ablacji była tarcza z tytanu (99,3 % mas. Ti oraz Fe<0,3; C<0,08; N<0,03; O<0,25; H<0,015). Gęstość energii wiązki laserowej ( ) wynosiła od 2 do 8 J/cm 2. W trakcie procesu PLD wiele czynników wpływa bardzo drastycznie na proces osadzania, a tym samym na budowę i własności wytworzonych cienkich warstw, szczególnie przy wytwarzaniu warstw tak znacznie różniących się właściwościami jak elastyczne poliuretanowe podłoże i twarda, krucha cienka warstwa ceramiczna. W ramach badań skoncentrowano się na optymalizacji procesu PLD tak, aby na podłożu poliuretanowym wytworzyć cienkie warstwy bez pęknięć. Stosowano różne długości fali promieniowania laserowego, różną gęstość energii wiązki laserowej, różne czasy osadzania (różna grubość warstw). Jednym z głównych celów badań był dobór odpowiedniej atmosfery (składu gazów i ciśnienia) w komorze reakcyjnej. W tym celu stosowano jako atmosferę tlen, azot oraz acetylen, jak również mieszaniny tych gazów. Ponadto, bezpośrednio na podłoże poliuretanowe, nanoszono cienkie warstwy metali (np.: Cu, Au, Ti) o stosunkowo dużej plastyczności (pośredniej pomiędzy podłożem, a cienką warstwą tlenku), aby doprowadzić do relaksacji naprężeń powstających w cienkich warstwach, a tym samym zapobiegać powstawaniu siatki pęknięć w kruchej cienkiej warstwie ceramicznej. Grubość tych warstw wynosiła od 3 nm do 40 nm. Wytwarzane w ten sposób cienkie warstwy badano z wykorzystaniem mikroskopii świetlnej (LM), konfokalnej, skaningowej (SEM) i tradycyjnej (TEM) mikroskopii elektronowej oraz wysokorozdzielczej (HREM) transmisyjnej mikroskopii elektronowej. Preparaty do TEM wykonywano techniką trawienia skupioną wiązką jonów (FIB 123

5 Focused Ion Beam). Wykonano badania składu fazowego za pomocą rentgenowskiej analizy fazowej (XRD), badania składu chemicznego za pomocą spektroskopii energodyspersyjnej (EDS) i spektroskopii fotoelektronów (XPS). Wykonano pomiary grubości cienkich warstw i chropowatości powierzchni za pomocą reflektometrii promieni X (XRR). Badano również topografię powierzchni za pomocą mikroskopu sił atomowych (AFM). Wykonano badania adhezji do podłoża cienkich warstw za pomocą metody zarysowania (scratchtest) oraz testy odporności na erozję w strumieniu cząstek stałych (cząstki korundu). Wytworzone cienkie warstwy poddano również odkształceniu. Płytki poliuretanowe z nałożonymi cienkimi warstwami przeginano o 90 o oraz odkształcano je za pomocą nanoscratchtestera z wykorzystaniem wgłębnika w postaci diamentowego stożka. Przy odkształcaniu cienkich warstw stosowano zmienną siłę nacisku (od 5 mn do 100 mn). Cienkie warstwy odkształcano również poprzez wciskanie wgłębnika mikrotwardościomierza (wgłębnik Vickersa), przy obciążeniu od 0,1 N do 0,65 N. Eksperymenty te miały na celu oszacowanie przyczepności do podłoża oraz analizę odporności wytworzonych warstw na pękanie pod wpływem ich silnego odkształcania oraz analizę procesu powstawania ewentualnych pęknięć; analizowano ich charakter i sposób rozprzestrzeniania się, wielkość oraz głębokość pęknięć. Po wykonaniu pomiarów twardości obszary wokół odcisków analizowano za pomocą mikroskopu świetlnego, konfokalnego, elektronowego mikroskopu skaningowego oraz elektronowego mikroskopu transmisyjnego. 3. Wyniki badań i dyskusja 3.1. Cienkie warstwy Ti(C,N,O) Pierwsze eksperymenty w ramach projektu Polskie Sztuczne Serce (PSS) mające na celu wstępny dobór parametrów procesu PLD dotyczyły osadzania cienkich warstw na bazie Ti w atmosferze tlenu w komorze reakcyjnej. Cienkie warstwy tlenku tytanu wytwarzano na podłożu polimerowym oraz krzemowym. Wstępne wyniki badań wykazały, że istnieje możliwość wytworzenia cienkich warstw z tlenku tytanu zawierających ok % rutylu TiO 2, zarówno na podłożu Si jak również na podłożu polimerowym (poliuretan). Pierwsze z wytworzonych cienkich warstw, które osadzono na podłożu krzemowym posiadały grubość nm. Charakteryzowały się one znaczną kruchością i dużymi naprężeniami wewnętrznymi. Bezpośrednio po osadzeniu, nawet na sztywnym podłożu Si obserwowano kruche pęknięcia i delaminację cienkich warstw tlenkowych (Rys. 1.). 124

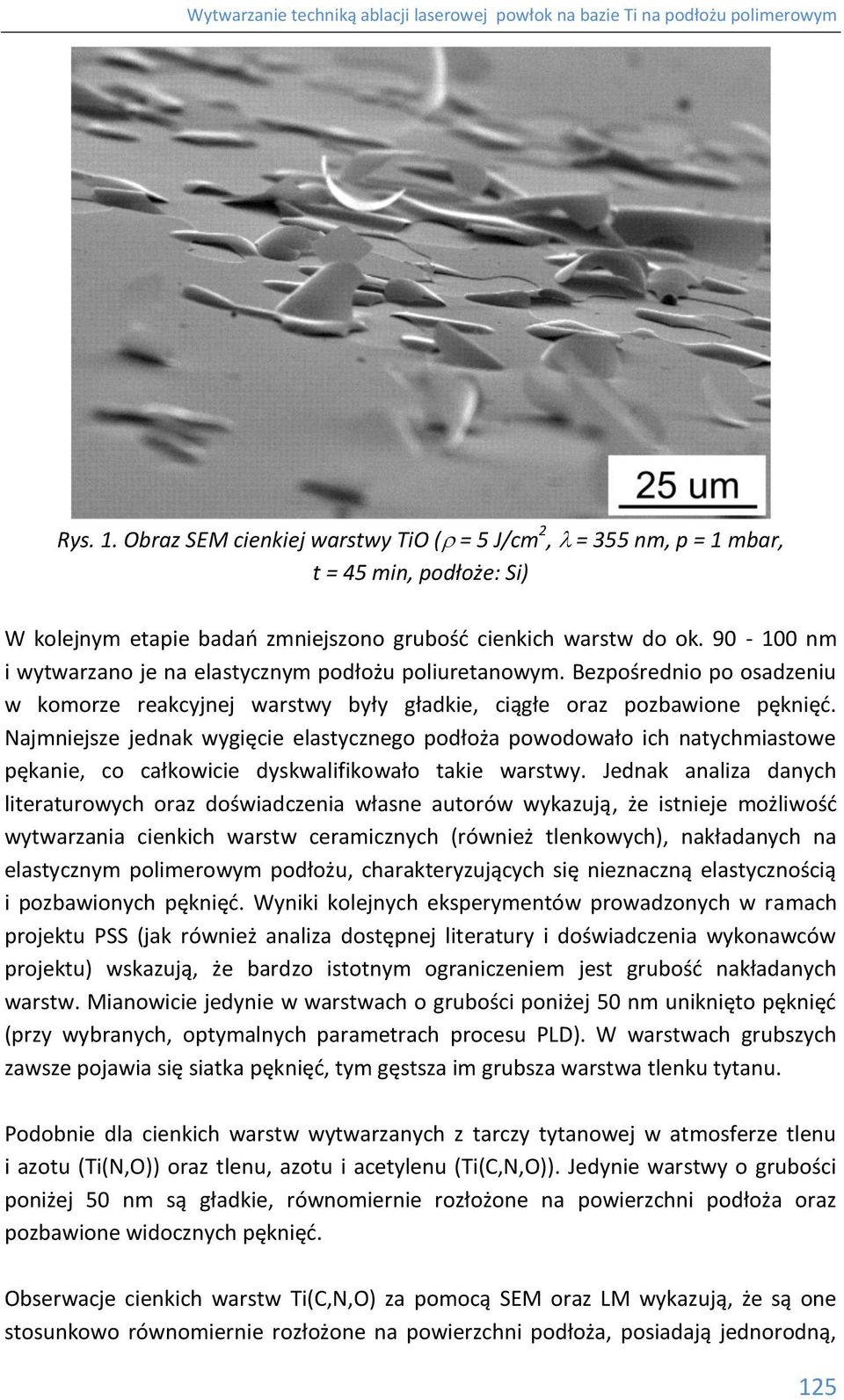

6 Rys. 1. Obraz SEM cienkiej warstwy TiO ( = 5 J/cm 2, = 355 nm, p = 1 mbar, t = 45 min, podłoże: Si) W kolejnym etapie badań zmniejszono grubość cienkich warstw do ok nm i wytwarzano je na elastycznym podłożu poliuretanowym. Bezpośrednio po osadzeniu w komorze reakcyjnej warstwy były gładkie, ciągłe oraz pozbawione pęknięć. Najmniejsze jednak wygięcie elastycznego podłoża powodowało ich natychmiastowe pękanie, co całkowicie dyskwalifikowało takie warstwy. Jednak analiza danych literaturowych oraz doświadczenia własne autorów wykazują, że istnieje możliwość wytwarzania cienkich warstw ceramicznych (również tlenkowych), nakładanych na elastycznym polimerowym podłożu, charakteryzujących się nieznaczną elastycznością i pozbawionych pęknięć. Wyniki kolejnych eksperymentów prowadzonych w ramach projektu PSS (jak również analiza dostępnej literatury i doświadczenia wykonawców projektu) wskazują, że bardzo istotnym ograniczeniem jest grubość nakładanych warstw. Mianowicie jedynie w warstwach o grubości poniżej 50 nm uniknięto pęknięć (przy wybranych, optymalnych parametrach procesu PLD). W warstwach grubszych zawsze pojawia się siatka pęknięć, tym gęstsza im grubsza warstwa tlenku tytanu. Podobnie dla cienkich warstw wytwarzanych z tarczy tytanowej w atmosferze tlenu i azotu (Ti(N,O)) oraz tlenu, azotu i acetylenu (Ti(C,N,O)). Jedynie warstwy o grubości poniżej 50 nm są gładkie, równomiernie rozłożone na powierzchni podłoża oraz pozbawione widocznych pęknięć. Obserwacje cienkich warstw Ti(C,N,O) za pomocą SEM oraz LM wykazują, że są one stosunkowo równomiernie rozłożone na powierzchni podłoża, posiadają jednorodną, 125

7 szaro-brązową barwę na całym podłożu. O jednorodności rozmieszczenia materiału warstwy na podłożu świadczą również analizy XRD wykonane poprzez skanowanie ok. połowy powierzchni próbek. Analizy te wykazują, że w różnych miejscach na powierzchni próbek skład fazowy jest taki sam. Jedynie przy krawędzi próbek obserwuje się silniejszy sygnał od podłoża, co świadczy o nieznacznie mniejszej grubości cienkich warstw na krawędziach. Obserwacje za pomocą OM i SEM wykazują, że po wytworzeniu (bez ich odkształcania) powierzchnie cienkich warstw są gładkie, bez pęknięć i delaminacji. Wyniki szczegółowych badań wykazują, że grubość cienkich warstw określona poprzez obserwację obrazów TEM wynosi 5-15 nm (Rys. 2). Rys. 2. Obraz mikrostruktury TEM na przekroju poprzecznym cienkiej warstwy wytwarzanej w atmosferze acetylenu, tlenu i azotu (Ti+N 2 +O 2 +C 2 H 2 ) techniką PLD na podłożu poliuretanowym, = 6 J/cm 2, p = 5 x 10-1 mbar. Grubość cienkich warstw mierzono również wykorzystując reflektometrię promieni X (XRR). Wyniki pomiarów wykazują, że obliczona grubość warstw wynosi ok nm, natomiast chropowatość oszacowano na ok. 1,5 nm. Prędkość osadzania cienkich warstw Ti(C,N,O) wynosi więc ok. 0,3 1 nm/min, przy gęstości energii 4 J/cm 2. Obserwacje przekroju cienkich warstw za pomocą wysokorozdzielczej mikroskopii elektronowej (HRTEM) wykazują, że składają się one z bardzo drobnych obszarów krystalicznych, o wielkości 5-10 nm (Rys. 3). 126

8 Rys. 3. Obraz HREM przekroju poprzecznego cienkiej warstwy wytwarzanej w atmosferze acetylenu, tlenu i azotu (Ti+N 2 +O 2 +C 2 H 2 ) techniką PLD na podłożu poliuretanowym, = 6 J/cm 2, p = 5 x 10-1 mbar. Obrazy z mikroskopu sił atomowych wykazują, że cienkie warstwy są ciągłe, nie obserwuje się w nich delaminacji oraz pęknięć (Rys. 4). Obserwowane na obrazie AFM nierówności są nierównościami podłoża szczelnie pokrytego cienką warstwą Ti(C,N). Badania wykonane za pomocą XPS (Rys. 5) wykazują, że w skład powłok wchodzą przede wszystkim takie fazy jak TiO 2, TiO oraz TiN, co jest zgodne z wynikami badań prowadzonych za pomocą EDS oraz XRD. Nie zaobserwowano jednak fazy TiC, należy jednak zauważyć, że XPS jest metodą badań, gdzie analizowana jest jedynie bardzo cienka warstwa materiału (ok. 3-5 nm od powierzchni). Analiza elektronowych obrazów dyfrakcyjnych wykazuje, że w analizowanym obszarze zidentyfikowano głównie fazę TiO 0.34 N Wyniki rentgenowskiej analizy fazowej (XRD) wykazują natomiast występowanie w badanych warstwach takich faz jak TiO 2, TiN 0.6 O 0.4, TiO 0.34 N 0.66, TiC (Rys. 6). Na rentgenogramach widoczny jest silny pik od krzemu, ponieważ dla umożliwienia analizy, dla badań RTG cienkie warstwy naniesiono 127

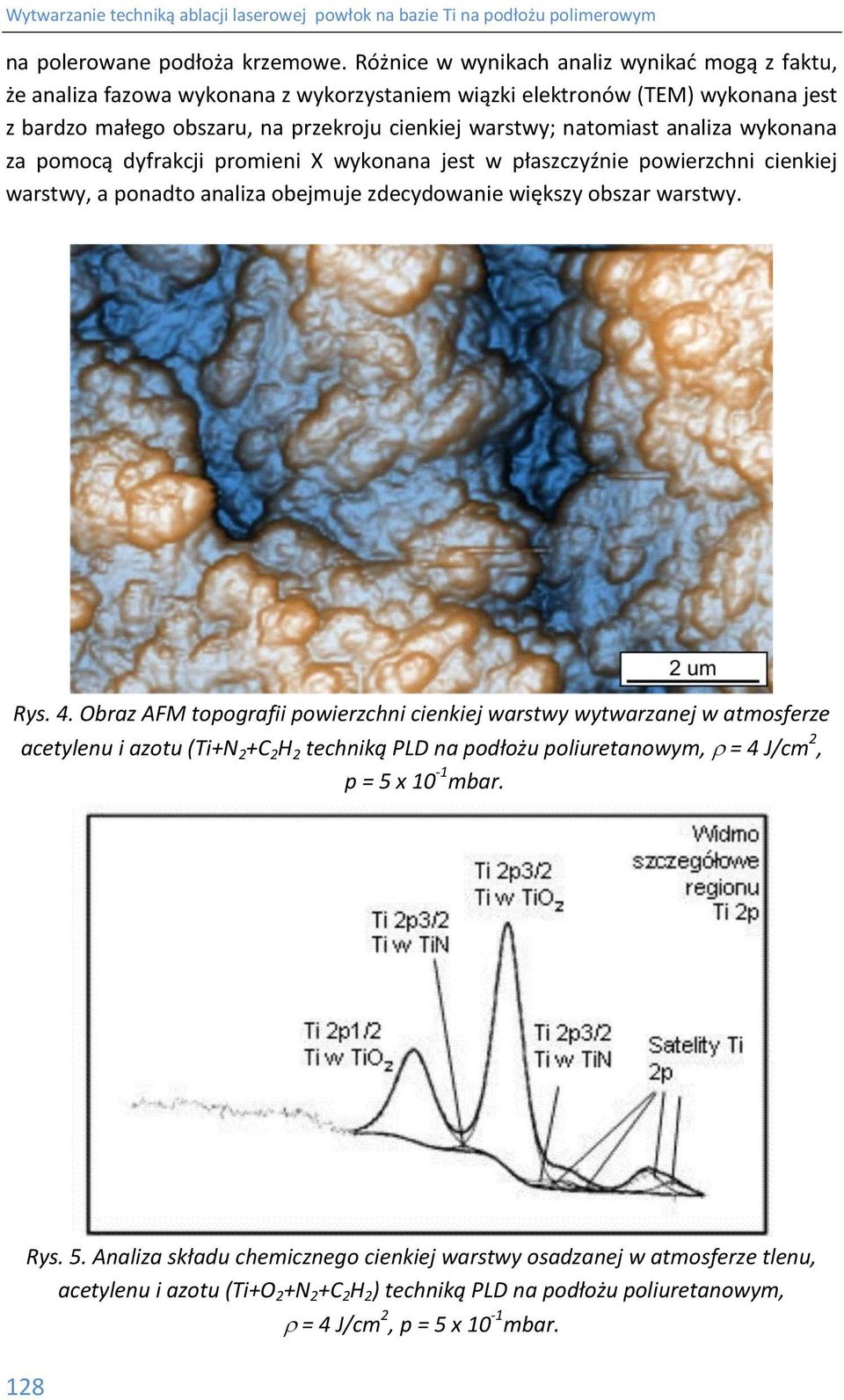

9 na polerowane podłoża krzemowe. Różnice w wynikach analiz wynikać mogą z faktu, że analiza fazowa wykonana z wykorzystaniem wiązki elektronów (TEM) wykonana jest z bardzo małego obszaru, na przekroju cienkiej warstwy; natomiast analiza wykonana za pomocą dyfrakcji promieni X wykonana jest w płaszczyźnie powierzchni cienkiej warstwy, a ponadto analiza obejmuje zdecydowanie większy obszar warstwy. Rys. 4. Obraz AFM topografii powierzchni cienkiej warstwy wytwarzanej w atmosferze acetylenu i azotu (Ti+N 2 +C 2 H 2 techniką PLD na podłożu poliuretanowym, = 4 J/cm 2, p = 5 x 10-1 mbar. 128 Rys. 5. Analiza składu chemicznego cienkiej warstwy osadzanej w atmosferze tlenu, acetylenu i azotu (Ti+O 2 +N 2 +C 2 H 2 ) techniką PLD na podłożu poliuretanowym, = 4 J/cm 2, p = 5 x 10-1 mbar.

10 Rys.6. Wyniki analizy składu fazowego cienkiej warstwy osadzanej w atmosferze acetylenu, tlenu i azotu (Ti+N 2 +O 2 +C 2 H 2 ) techniką PLD na podłożu poliuretanowym, = 6 J/cm 2, p = 5 x 10-1 mbar, (1-8: wyniki analiz dla różnych miejsc na powierzchni próbki). Podczas eksperymentów część cienkich warstw wytworzono nakładając cienkie warstwy Au, Cu oraz Ti o różnej grubości, stanowiące podwarstwy mające na celu polepszenie adhezji oraz zapobieganie pękaniu cienkich warstw na bazie Ti. Płytki poliuretanowe z nałożonymi cienkimi warstwami Ti(C,N,O), Ti(C,N) oraz TiN poddano cyklicznemu odkształcaniu poprzez wielokrotne przeginanie o kąt 90 o. Obserwacje mikroskopowe tak odkształcanych cienkich warstw wykazują niestety, że w próbkach bez warstw pośrednich już po ok. 10 cyklach w warstwach pojawia się siatka drobnych pęknięć. Natomiast w próbkach z nałożonymi podwarstwami zaobserwowano lepszą przyczepność wytwarzanych cienkich warstw do podłoża oraz mniejszą skłonność do pęknięć i dealminacji. Jednym z bardziej istotnych zagadnień jest jakość podłoża, na które nakładane są cienkie warstwy. Przy warstwach o grubości kilkunastu nanometrów wszelkie niedoskonałości powierzchni są odwzorowywane w warstwach i istotnie wpływają na ich jakość. W wykorzystywanym podłożu poliuretanowym niestety istnieją drobne wady powierzchniowe, na których zapoczątkowane zostają pęknięcia warstw. Nie obserwuje się delaminacji znaczących obszarów cienkich warstw, ale widoczna jest wyraźna, gęsta siatka pęknięć, przy czym najwięcej pęknięć, ich największe 129

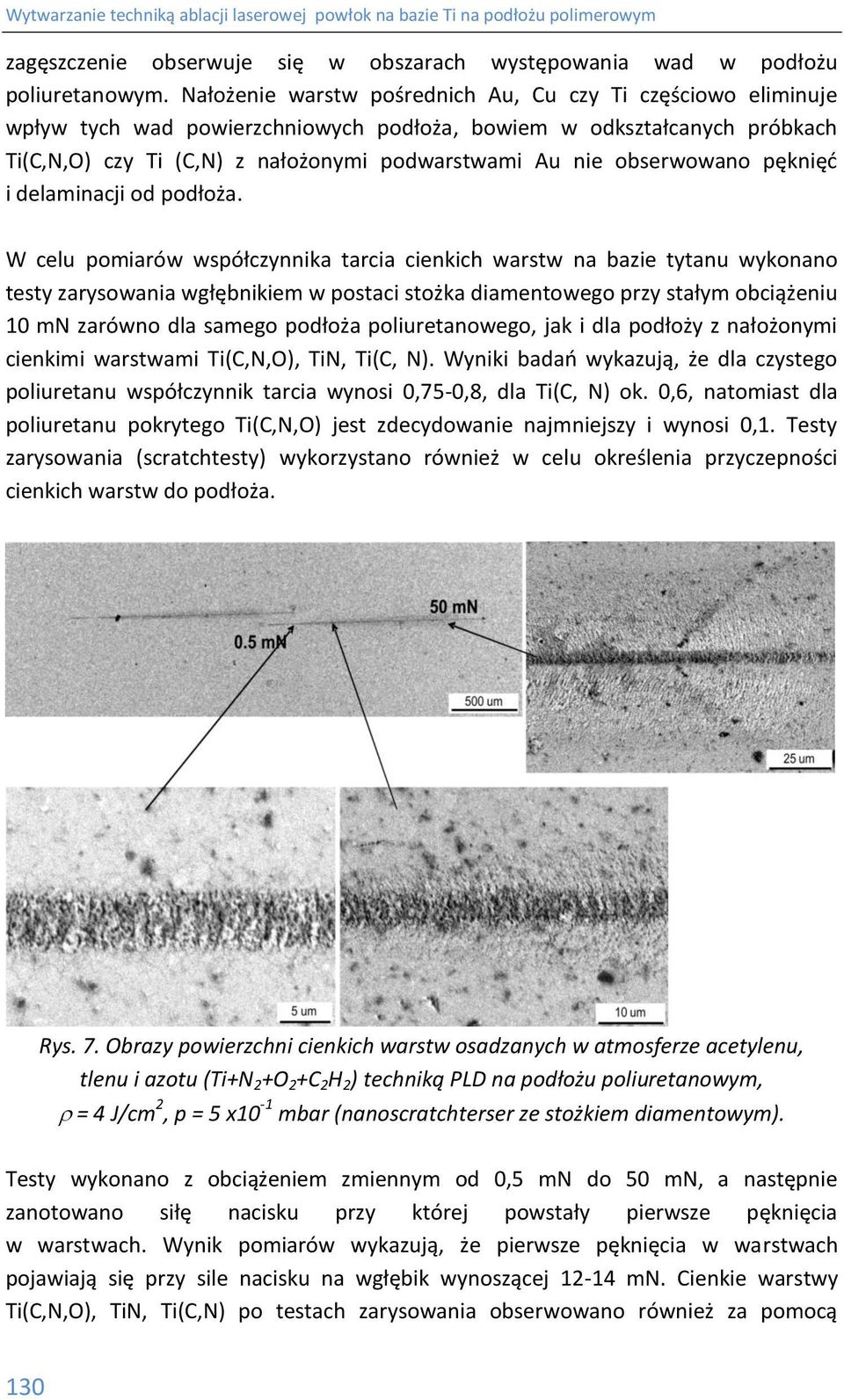

11 zagęszczenie obserwuje się w obszarach występowania wad w podłożu poliuretanowym. Nałożenie warstw pośrednich Au, Cu czy Ti częściowo eliminuje wpływ tych wad powierzchniowych podłoża, bowiem w odkształcanych próbkach Ti(C,N,O) czy Ti (C,N) z nałożonymi podwarstwami Au nie obserwowano pęknięć i delaminacji od podłoża. W celu pomiarów współczynnika tarcia cienkich warstw na bazie tytanu wykonano testy zarysowania wgłębnikiem w postaci stożka diamentowego przy stałym obciążeniu 10 mn zarówno dla samego podłoża poliuretanowego, jak i dla podłoży z nałożonymi cienkimi warstwami Ti(C,N,O), TiN, Ti(C, N). Wyniki badań wykazują, że dla czystego poliuretanu współczynnik tarcia wynosi 0,75-0,8, dla Ti(C, N) ok. 0,6, natomiast dla poliuretanu pokrytego Ti(C,N,O) jest zdecydowanie najmniejszy i wynosi 0,1. Testy zarysowania (scratchtesty) wykorzystano również w celu określenia przyczepności cienkich warstw do podłoża. Rys. 7. Obrazy powierzchni cienkich warstw osadzanych w atmosferze acetylenu, tlenu i azotu (Ti+N 2 +O 2 +C 2 H 2 ) techniką PLD na podłożu poliuretanowym, = 4 J/cm 2, p = 5 x10-1 mbar (nanoscratchterser ze stożkiem diamentowym). Testy wykonano z obciążeniem zmiennym od 0,5 mn do 50 mn, a następnie zanotowano siłę nacisku przy której powstały pierwsze pęknięcia w warstwach. Wynik pomiarów wykazują, że pierwsze pęknięcia w warstwach pojawiają się przy sile nacisku na wgłębik wynoszącej mn. Cienkie warstwy Ti(C,N,O), TiN, Ti(C,N) po testach zarysowania obserwowano również za pomocą 130

12 mikroskopu skaningowego. Obserwacje w obrębie zarysowań wskazują, że wokół obszarów odkształconych przez wgłębnik, pomimo pojawiających się pęknięć, nie obserwuje się delaminacji warstw. Nawet przy maksymalnym obciążeniu (50 mn) widoczne są regularne pęknięcia, natomiast nie jest widoczne odrywanie warstw od podłoża. W obszarze tym pęknięcia są bardzo liczne, ułożone pod kątem ok. 45 o do kierunku zarysowania, należy tu jednak zwrócić uwagę, że przy obciążeniu wgłębnika 50 mn występuje bardzo silne odkształcenie warstw razem z materiałem elastycznego podłoża (Rys. 7). Przemieszczenie materiału pod wgłębnikiem, w kierunku prostopadłym do powierzchni (głębokość penetracji wgłębnika) wynosi nawet kilkanaście mikrometrów, przy grubości warstwy ok nm Cienkie warstwy TiN Przeprowadzone wyniki badań pozwoliły zoptymalizować proces PLD pozwalający na wytwarzanie cienkich warstw Ti(C,N,O) na elastycznym podłożu polimerowym. W dalszym etapie projektu PSS, na podstawie analizy literatury oraz dyskusji uczestników projektu skupiono się na wytwarzaniu cienkich warstw z tarczy Ti w atmosferze azotu na podłożu poliuretanowym, z zastosowaniem warstwy pośredniej Ti, wytwarzanej również metodą PLD. Przy optymalnie dobranych warunkach procesu wytworzono cienkie warstwy o grubości ok nm i grubości podwarstwy Ti ok. 3 nm (Rys. 8). Prędkość osadzania cienkich warstw przy gęstości energii 4 J/cm 2 wynosi 1-1,5 nm/min. Temperatura podłoża wynosiła 85 o C. Wyniki obserwacji przekrojów cienkich warstw wykazują, że posiadają one strukturę drobnokrystaliczną. Na obrazach wysokorozdzielczej mikroskopii elektronowej (HREM) w strukturze można wyodrębnić krystality o średnicy ok. 4-7 nm (Rys. 9). Super drobną strukturę potwierdzają również obrazy dyfrakcyjne wykonane na przekroju cienkich warstw, posiadające charakter pierścieniowy. Obserwacje mikroskopowe cienkich warstw na bazie Ti wytworzonych zarówno w atmosferze azotu wykazują bardzo dobre przyleganie warstw do poliuretanowego podłoża. Nie obserwuje się delaminacji, rozwarstwień czy innych nieciągłości na granicy podłoże/warstwa. Również na przekroju cienkich warstw nie obserwuje się pęknięć, czy rozwarstwień. Wyniki badań za pomocą rentgenowskiej analizy fazowej wykazują, że w skład cienkich warstw na bazie Ti osadzanych w atmosferze azotu wchodzą głównie TiN, Ti oraz Ti 5 Si 3 (warstwy dla badań XRD osadzano na podłożu Si) (Rys. 10). Obecność czystego tytanu związana jest z faktem, że podczas procesu PLD przez ok. 3 min. osadzano na 131

13 poliuretanie czysty tytan w atmosferze próżni (5x10-6 elastycznej cienkiej warstewki buforowej na poliuretanie. mbar), w celu uzyskania Rys. 8. Obraz mikrostruktury TEM na przekroju poprzecznym cienkiej warstwy wytwarzanej z tarczy tytanowej w atmosferze azotu (TiN) techniką PLD na podłożu poliuretanowym, = 4 J/cm 2, p = 10-2 mbar, Tp = 85 o C, czas osadzania 15 min. 132

14 Rys. 9. Obraz HREM powłoki z zaznaczonymi odległościami między rzędami kolumn atomowych, target Ti w atmosferze azotu, = 4 J/cm 2, p = 10-2 mbar, Tp = 85 o C, czas osadzania 15 min. Rys. 10. Skład fazowy powłoki (osadzanej na podłożu Si), target Ti w atmosferze azotu, = 4 J/cm 2, p = 10-2 mbar, Tp = 85 o C, czas osadzania 15 min. 133

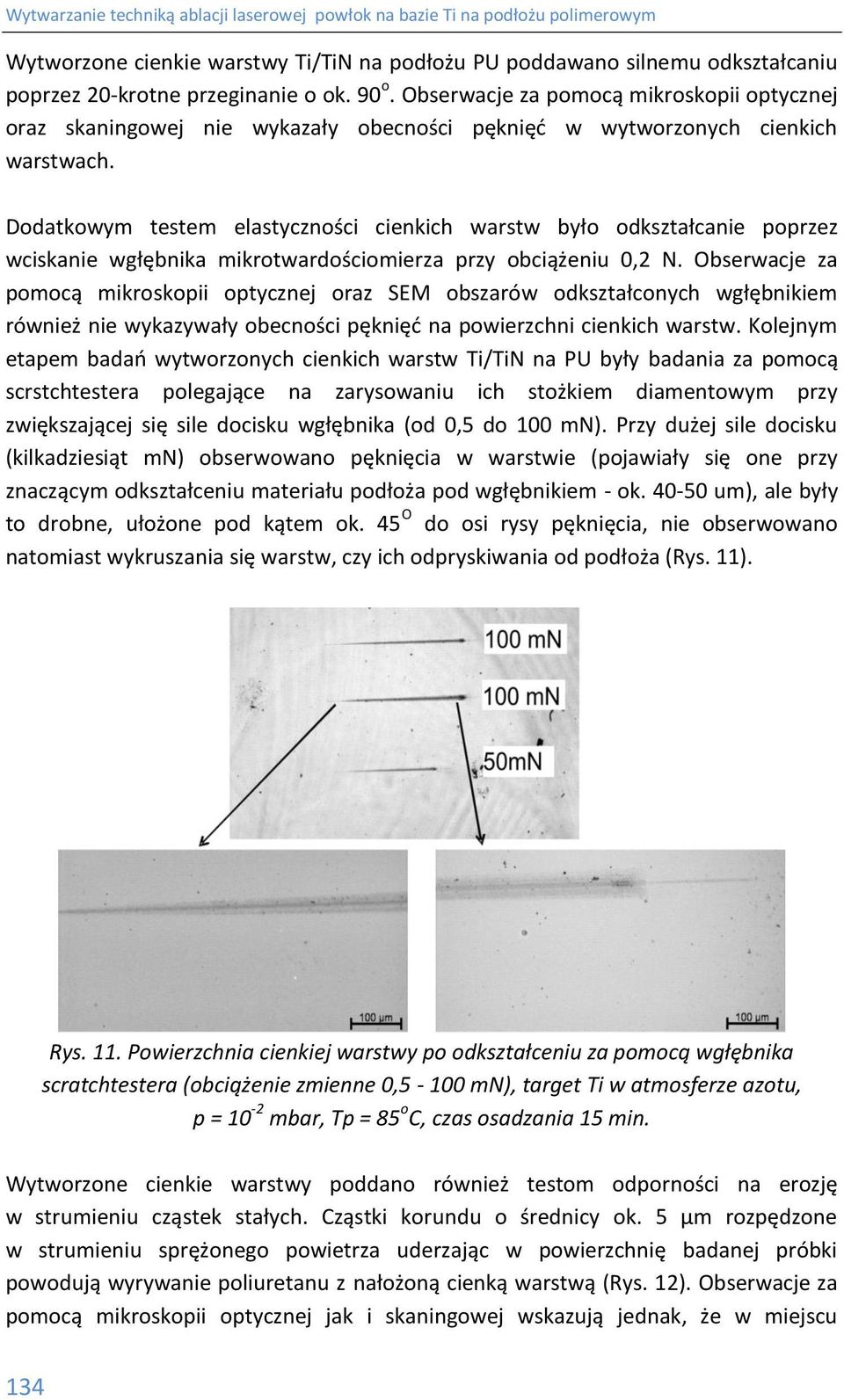

15 Wytworzone cienkie warstwy Ti/TiN na podłożu PU poddawano silnemu odkształcaniu poprzez 20-krotne przeginanie o ok. 90 o. Obserwacje za pomocą mikroskopii optycznej oraz skaningowej nie wykazały obecności pęknięć w wytworzonych cienkich warstwach. Dodatkowym testem elastyczności cienkich warstw było odkształcanie poprzez wciskanie wgłębnika mikrotwardościomierza przy obciążeniu 0,2 N. Obserwacje za pomocą mikroskopii optycznej oraz SEM obszarów odkształconych wgłębnikiem również nie wykazywały obecności pęknięć na powierzchni cienkich warstw. Kolejnym etapem badań wytworzonych cienkich warstw Ti/TiN na PU były badania za pomocą scrstchtestera polegające na zarysowaniu ich stożkiem diamentowym przy zwiększającej się sile docisku wgłębnika (od 0,5 do 100 mn). Przy dużej sile docisku (kilkadziesiąt mn) obserwowano pęknięcia w warstwie (pojawiały się one przy znaczącym odkształceniu materiału podłoża pod wgłębnikiem - ok um), ale były to drobne, ułożone pod kątem ok. 45 O do osi rysy pęknięcia, nie obserwowano natomiast wykruszania się warstw, czy ich odpryskiwania od podłoża (Rys. 11). Rys. 11. Powierzchnia cienkiej warstwy po odkształceniu za pomocą wgłębnika scratchtestera (obciążenie zmienne 0,5-100 mn), target Ti w atmosferze azotu, p = 10-2 mbar, Tp = 85 o C, czas osadzania 15 min. Wytworzone cienkie warstwy poddano również testom odporności na erozję w strumieniu cząstek stałych. Cząstki korundu o średnicy ok. 5 µm rozpędzone w strumieniu sprężonego powietrza uderzając w powierzchnię badanej próbki powodują wyrywanie poliuretanu z nałożoną cienką warstwą (Rys. 12). Obserwacje za pomocą mikroskopii optycznej jak i skaningowej wskazują jednak, że w miejscu 134

16 uderzeń cząstek wokół wyrwanego materiału nie obserwuje się pęknięć cienkich warstw oraz ich dealminacji od podłoża, co ma miejsce w przypadku kruchych, słabo przylegających do podłoża materiałów. Rys. 12. Obraz SEM powierzchni cienkiej warstwy po odkształceniu cząstkami ścierniwa (test odporności na erozję w strumieniu cząstek stałych), target Ti w atmosferze azotu, p = 10-2 mbar, Tp = 85 o C, czas osadzania 15 min. Pomiary współczynnika tarcia (przy teście zarysowania wgłębnikiem diamentowym) wykazują, że dla czystego poliuretanu współczynnik tarcia wynosi ok. 0,75-0,8, natomiast współczynnik tarcia dla nałożonej cienkiej warstwy TiN wynosi ok. 0,5. 4. Podsumowanie W ramach badań prowadzonych w projekcie Polskie Sztuczne Serce wykonano szereg eksperymentów mających na celu wytworzenie biozgodnych, cienkich warstw na bazie tytanu (Ti(C,N,O) oraz TiN) na elastycznym podłożu poliuretanowym. Opracowano technologię wytwarzania, zoptymalizowano parametry procesu PLD tak, że możliwe było wytworzenie cienkich warstw Ti/TiN o grubości ok. 20 nm na podłożu poliuretanowym, posiadających drobnokrystaliczną strukturę (o wielkości krystalitów ok. 5 nm). Wytworzone warstwy są stosunkowo elastyczne i nie wykazują pęknięć czy delaminacji nawet przy ich znaczącym odkształcaniu. Szczególne podziękowania autorzy składają p. dr. inż. Ł. Majorowi z IMiIM PAN w Krakowie za wykonanie badań za pomocą transmisyjnej mikroskopii elektronowej, p. dr. inż. R. Majorowi i p. dr inż. A. Góral z IMiIM PAN za wykonanie badań za pomocą rentgenowskiej analizy fazowej, p. dr hab. inż. K Kowalskiemu z AGH w Krakowie za wykonanie badań XPS oraz pp. mgr inż. Evghenowi Zabila i p. dr inż. M. Kąc z IFJ PAN w Krakowie za wykonanie badań za pomocą AFM oraz reflektometrii promieni X. 135
