Specyfikacja produktu System EMS- Jednostka wykonawcza (Slave)

Transkrypt

1 EMS (Environment Monitoring System) System Monitorowania Środowiska jest inteligentnym systemem zdalnego monitorowania za pomocą, którego można nadzorować środowisko i zasilanie w jednej lub kilku szafach teleinformatycznych. System stworzony w oparciu o zaawansowane technologie zapewnia efektywne, niezawodne i bezpieczne działanie. Za jego pomocą nadzorca w łatwy sposób może monitorować środowisko i zasilanie w szafie poprzez sieć (LAN lub WAN). Główne cechy EMS Modułowa konstrukcja Jednostka centralna (MASTER), jednostki wykonawcze (Slave), koncentrator (Hub) i nadzorowane, pomiarowe listwy zasilające MPD. Zorientowanie na szafę Szafa traktowana, jako całość a nie zbiór urządzeń. Podstawowa konfiguracja w szafie: Maksymalnie: 4 nadzorowane listwy zasilające, 2 czujniki temperatury i wilgotności, 2 czujniki otwarcia drzwi, czujnik dymu i czujnik zalania. Nadzorowane wartości: Napięcie zasilania, obciążenie prądowe i liczniki mocy na listwach, temperatura, wilgotność i stan czujników drzwi, dymu i zalania. Główne zastosowania: Serwerownie, zdalne szafy i inne zastosowanie wymagające zdalnego nadzoru. Podstawowe funkcje EMS Poprzez internet za pomocą EMS możemy nadzorować środowisko w jednej lub wielu szafach. Przez połączenia łańcuchowe lub poprzez koncentrator (HUB) jednostka centralna może nadzorować do 11 jednostek wykonawczych. W przypadku przekroczenia podanych limitów pomiarów EMS alarmuje poprzez wszystkie zdefiniowane kanały alarmowe. Wszystkie zdarzenia są zapisywane w logu do późniejszej analizy. Można zdefiniować wielu użytkowników z indywidualnie określonymi prawami do poszczególnych szaf. Nadzór Monitorowanie Licznik Listwa zasilająca Temperatura/ Wilgotność Czujnik otwarcia Stan czujnika dymu Stan czujnika zalania wodą Licznik zużytej energii Natężenie zasilania Natężenie Pobór mocy Temperatura/Wilgotność na czujniku 1 Temperatura/Wilgotność na czujniku 2 Stan czujnika otwarcia 1 Stan czujnika otwarcia 2 Specyfikacja jest własnością i jest chroniona prawem autorskim. Staramy się, aby informacje zawarte w specyfikacji były dokładne i rzetelne. Jednakże nie może zagwarantować, że specyfikacja nie posiada żadnych błędów a także nie zobowiązuje się do ponoszenia za nie 1/4

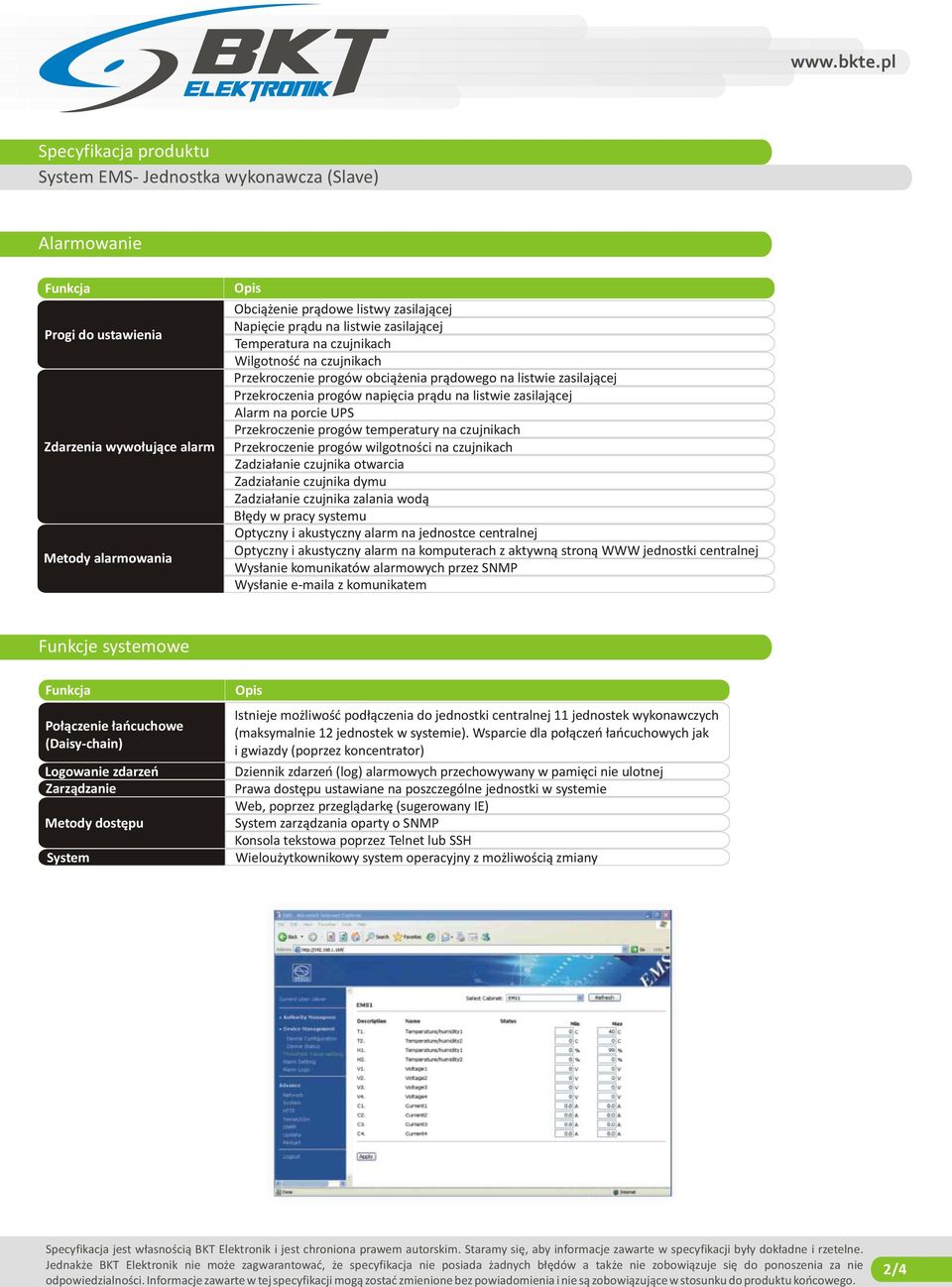

2 Alarmowanie Progi do ustawienia Zdarzenia wywołujące alarm Metody alarmowania Obciążenie prądowe listwy zasilającej Napięcie prądu na listwie zasilającej Temperatura na czujnikach Wilgotność na czujnikach Przekroczenie progów obciążenia prądowego na listwie zasilającej Przekroczenia progów napięcia prądu na listwie zasilającej Alarm na porcie UPS Przekroczenie progów temperatury na czujnikach Przekroczenie progów wilgotności na czujnikach Zadziałanie czujnika otwarcia Zadziałanie czujnika dymu Zadziałanie czujnika zalania wodą Błędy w pracy systemu Optyczny i akustyczny alarm na jednostce centralnej Optyczny i akustyczny alarm na komputerach z aktywną stroną WWW jednostki centralnej Wysłanie komunikatów alarmowych przez SNMP Wysłanie a z komunikatem Funkcje systemowe Połączenie łańcuchowe (Daisy-chain) Logowanie zdarzeń Zarządzanie Metody dostępu Zdarzenia wywołujące alarm System Istnieje możliwość podłączenia do jednostki centralnej 11 jednostek wykonawczych (maksymalnie 12 jednostek w systemie). Wsparcie dla połączeń łańcuchowych jak i gwiazdy (poprzez koncentrator) Dziennik zdarzeń (log) alarmowych przechowywany w pamięci nie ulotnej Prawa dostępu ustawiane na poszczególne jednostki w systemie Web, poprzez przeglądarkę (sugerowany IE) System zarządzania oparty o SNMP Konsola tekstowa poprzez Telnet lub SSH Wieloużytkownikowy system operacyjny z możliwością zmiany Specyfikacja jest własnością i jest chroniona prawem autorskim. Staramy się, aby informacje zawarte w specyfikacji były dokładne i rzetelne. Jednakże nie może zagwarantować, że specyfikacja nie posiada żadnych błędów a także nie zobowiązuje się do ponoszenia za nie 2/4

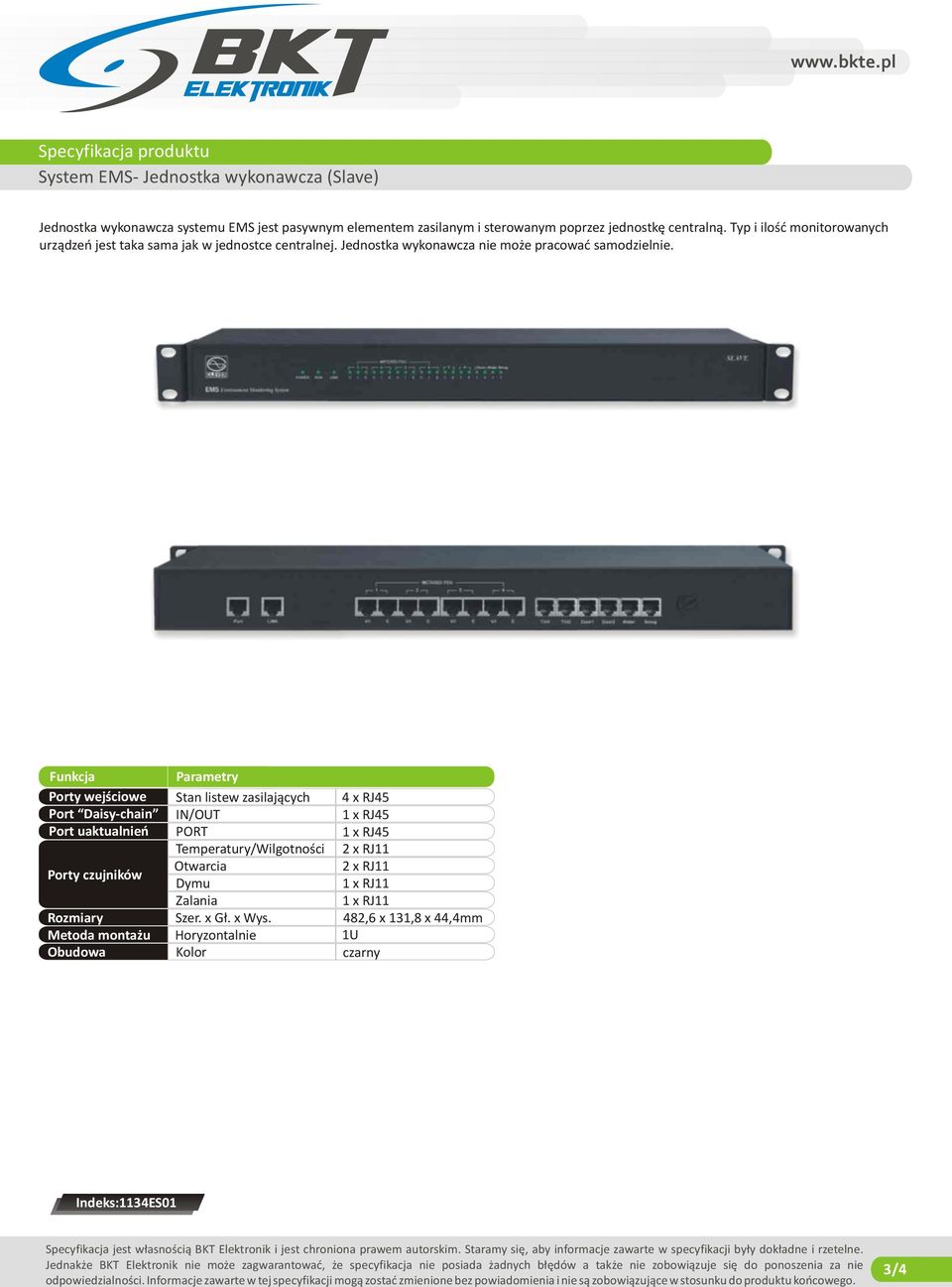

3 Jednostka wykonawcza systemu EMS jest pasywnym elementem zasilanym i sterowanym poprzez jednostkę centralną. Typ i ilość monitorowanych urządzeń jest taka sama jak w jednostce centralnej. Jednostka wykonawcza nie może pracować samodzielnie. Porty wejściowe Port Daisy-chain Port uaktualnień Porty czujników Rozmiary Metoda montażu Obudowa Parametry Stan listew zasilających IN/OUT PORT Temperatury/Wilgotności Otwarcia Dymu Zalania Szer. x Gł. x Wys. Horyzontalnie Kolor 4 x RJ45 1 x RJ45 1 x RJ45 2 x RJ11 2 x RJ11 1 x RJ11 1 x RJ11 482,6 x 131,8 x 44,4mm 1U czarny Indeks:1134ES01 Specyfikacja jest własnością i jest chroniona prawem autorskim. Staramy się, aby informacje zawarte w specyfikacji były dokładne i rzetelne. Jednakże nie może zagwarantować, że specyfikacja nie posiada żadnych błędów a także nie zobowiązuje się do ponoszenia za nie 3/4

4 Akcesoria Czujnik otwarcia drzwi (1134CDS01) Czujnik dymu (1134CSS01) Czujnik zalania (1134CWS01) Czujnik temperatury i wilgotności (1134CTH01) Specyfikacja jest własnością i jest chroniona prawem autorskim. Staramy się, aby informacje zawarte w specyfikacji były dokładne i rzetelne. Jednakże nie może zagwarantować, że specyfikacja nie posiada żadnych błędów a także nie zobowiązuje się do ponoszenia za nie 4/4
