Teltonika FMB920 Instrukcja montażu i konfiguracji

Transkrypt

1 Teltonika FMB920 Instrukcja montażu i konfiguracji FMB920 Mały (79x43x12 mm) i inteligentny lokalizator GPS z kartą micro SD, Bluetooth v3.0 i wewnętrzną baterią. Bluetooth Zintegrowany moduł BT umożliwia podłączenie zestawu słuchawkowego lub głośnomówiącego oraz zewnętrznych czujników np. temperatury. MicroSD card Karta microsd do 32 GB magazynuje dane w przypadku braku zasięgu GSM. Po odzyskaniu zasięgu dane wysyłane są na serwer TracMan. System antykradzieżowy Zabezpieczania antykradzieżowe obejmują funkcjonalność automatycznego tworzenia strefy (autogeofencing) i wykrycia holowania (towing detection). Wykrywanie wypadku Odpowiedni czujnik wykryje duży wstrząs pojazdu i lokalizator GPS wyśle alarm do autoryzowanego numeru o zdarzeniu drogowym. Mini obudowa Lokalizator GPS łatwy w instalacji i trudny do znalezienia i nieautoryzowanego odłączenia. Wymiary: 79x43x12 mm. Certyfikat IP54 Certyfikat szczelności i wodoodporności IP54 umożliwia instalację w miejscach narażonych na zachlapanie.

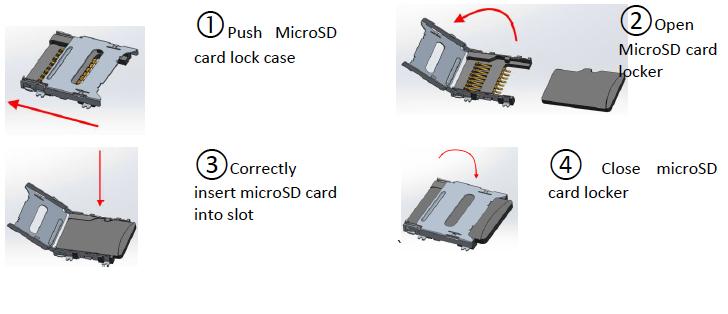

2 Cechy urządzenia slot na kartę microsd bardzo precyzyjny licznik przebiegu monitorowanie napięcia akumulatora alarm o odłączeniu urządzenia wbudowany akcelerometr monitorujący przyspieszenia i hamowania możliwość podłączenia sondy paliwa lub innych czujników analogowych wewnętrzne anteny GSM i GPS stopień wodoszczelności IP54 konfiguracja urządzenia przez Bluetooth możliwość podłączenia czujników Bluetooth wbudowana bateria Parametry techniczne Parametr Wymiary Waga Zakres częstotliwości GSM Czułość GPS Dokładność GPS Czas startu urządzenia Specyfikacja 79 mm x 43 mm x 12 mm 55 g 850/900/1800/1900 MHz -162 dbm < 3 m Zimny start 35 s Ciepły start 25 s Gorący start 1 s Zakres napięcia zasilania DC 10V - 30V Bateria wewnętrzna Wbudowana - 3,7 V 170 mah Temperatura przechowywania od -40 C do + 70 C Temperatura pracy od -25 C do +55 C Instalacja karty SIM i MicroSD Instalacja wymaga otwarcia obudowy. W tym celu należy podważyć zaczepy tak jak na rys. poniżej:

3 Bateria FMB920 wyposażone jest w wewnętrzną baterię. Przed wysyłka jest ona podłączana należy zweryfikować podłączenie baterii przed montażem w pojeździe np. podczas wkładania karty SIM (w przypadku zakupu lokalizatora bez kartysim).

4 Konfiguracja lokalizatora Urządzenie jest konfigurowane i podłączone do platformy TrackMan przed wysyłką. Zmiany podstawowych parametrów pracy możliwe są z poziomu aplikacji WEB i aplikacji mobilnej. Zaawansowani użytkownicy mogą zmieniać pełen zakres ustawień podłączając lokalizator GPS do komputera PC na którym uprzednio zostało zainstalowane oprogramowanie FM11XX Configurator (link). Montaż urządzenia Montaż powinien być wykonany zgodnie z poniższym schematem. PIN Kolor przewodu Podłączane do VCC+ Czerwony Zasilanie + GND Czarny Zasilanie -

5 DIN1 Żółty We. cyfr. np. zapłon, czujniki otwarcia drzwi AIN1 Szary We. analog. np. wskaźnik paliwa DOUT1 Biały Wy. cyfr. np. syrena, przekaźnik sterujący innymi urządzeniami Konfiguracja czujników (dla zaawansowanych użytkowników) Typ czujnika Jednostka Przelicznik Parametr Czujnik zapłonu - - io_239 Czujnik analogowy mv - io_9 Czujnik napięcia zasilania V - pwr_ext Przebieg z urządzenia m - io_199 Czujnik cyfrowy - - io_253 Akcelerometr g x10 io_254 Zalecane ustawienia green driving (dla zaawansowanych użytkowników) Ustawienie Min Maks wartość wartość Hamowanie, g 0.3 puste Przyspieszenie, g 0.3 puste Skręt, g 0.3 puste
