2 Agenda Architektura aktywnego raportowania Moxa Zarządzanie danymi brama między urządzeniami Moxa a systemami SCADA/HMI Prezentacja wybranych rozwiązań Oprogramowanie Click&Go Podsumowanie

3 Architektura aktywnego raportowania Moxa oraz integracja z systemami zarządzania typu SCADA

4 Tradycyjna architektura I/O Pasywne moduły Ethernet I/O Ethernet TCP/IP Odpytywanie poszczególnych urządzeń i otrzymywanie zaktualizowanych danych Brak lokalnej kontroli Duże przeciążenia jednostki zarządzającej Duże obciążenie sieci

5 Aktywne Raportowanie I/O Ethernet TCP/IP Aktywne Moduły Ethernet I/O Aktywne raportowania statusu I/O do komputera host Lokalna kontrola logiczna Wsparcie dla , CGI, TCP/UDP, Pułapki SNMP Mapowanie I/O przez Modbus/TCP oraz SNMP Zestawienie modułów Peer-to-Peer dla I/O

6 Active OPC Server i architektura Push Tradycyjny Serwer OPC Moxa Active OPC Server Architektura typu Poll wprowadza dodatkowy ruch w sieci Architektura typu Push może ograniczyć ten ruch o 50%

7 DA-Center Połączenie z bazami danych oraz systemami SCADA/HMI

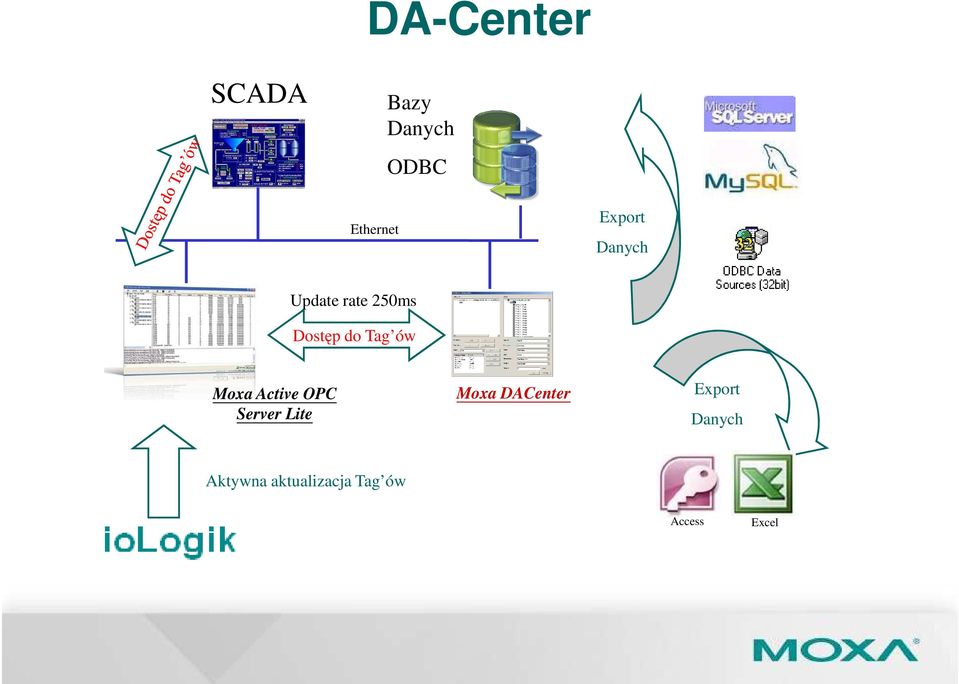

8 DA-Center SCADA Bazy Danych ODBC Ethernet Export Danych Update rate 250ms Dostęp do Tag ów Moxa Active OPC Server Lite Moxa DACenter Export Danych Aktywna aktualizacja Tag ów Access Excel

9 DA-Center dla każdego Odbiorcy mniej wymagający Niewielka liczba modułów I/O Brak aplikacji typu SCADA Analiza danych poprzez aplikacje Excel i Access Generowanie wykresów (Excel) Odbiorcy bardziej wymagający Stosowanie modułów I/O w dużej ilości Praca na zaprojektowanym na potrzeby własne oprogramowaniu Wsparcie dla standardu ODBC (Oracle, MS-SQL, MySQL)

10 Interfejs Moxa DA-Center Menu konfiguracyjne Lista serwerów Active OPC Informacje o Tag ach Okno Event Log

11 Konfiguracja DA-Center Poprawnie skonfiguruj aplikację Active OPC Server

12 Konfiguracja DA-Center Uruchom DA-Center i wybierz: Add Dataset

13 Konfiguracja DA-Center Rozpocznij rejestrację Okno Event Log pokazuje aktualny stan znaczników

14 Przykładowe wyniki w aplikacji Excel Konfiguracja DA-Center

15 iologik E1200

16 Seria iologik E1200 Wbudowany 2 portowy switch Ethernet Protokoły: Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, HTTP Funkcja Peer-to-Peer Biblioteka programistyczna MXIO dla Windows, WinCE VB/VC.NET oraz Linux C APIs Konfiguracja przez stronę Web E1210 E1211 E1212 E1214 E1240 E1241 E1242 E1260 E DI 16 DO 8 DI 8 DO 6 DI 6 Rel. 8 AI 4 AO 4 AI 4 DI 4 DIO 6 RTD 8 TC

17 Seria iologik E1200 Konfiguracja i kontrola przez HTTP

18 Seria iologik E1200 Konfiguracja i kontrola przez HTTP

19 Seria iologik E1200 Konfiguracja i kontrola przez HTTP Integracja z Active OPC Server

20 System Monitoringu Rurociągu Gazowego Ciągła aktualizacja tag ów (znaczników) poprzez aplikację Active OPC Server dla monitoringu rurociągu Szeregowe łączenie modułów typu Daisy-Chain redukuje znaczne ilości przewodów co wprowadza oszczędności. Aktywne raportowanie zmniejsza przeciążenie w sieci SCADA iologik E1240 8AI Ethernet I/O AOPC Server Aktywne raportowanie o temperaturze dzięki architekturze typu Push Czujniki Temperatury 4~20mA Tunel Gazowy Rurociąg Gazowy

21 Monitoring baterii słonecznych Opis o Klient to wiodąca firma na rynku odnawialnej energii. Obecnie dostarcza energię odnawialną z baterii słonecznych, turbin wiatrowych, oraz pochodzącą z biomasy. W tym projekcie klient chciał wdrożyć system monitoringu parametrów środowiskowych na swoim obiekcie. Wykorzystał do tego urządzenia Moxa. Dlaczego Moxa? o Kaskadowe łączenie Daisy-Chain wprowadza oszczędności na o przewodach Tradycyjna architektura odpytywania (polling) poprzez Modbus/TCP Produkt o iologik E1240 ( 8 x AI ) o Komputer wbudowany UC7110-LX Kraj o Stany Zjednoczone

22 Monitoring na farmie wiatrowej iologik E1240 iologik E1240 UC7110-LX Temperatura Prędkość wiatru Wilgotność Natężenie (Lux) Temperatura Prędkość wiatru Wilgotność Natężenie (Lux)

23 iologik E2000

24 iologik E2000 Wbudowana logika Active Ethernet IO Interfejs Ethernet 10/100Mbps Interfejs Szeregowy RS-485-2w, Modbus/RTU Funkcja Peer-to-Peer Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP, HTTP, CGI, SNTP Biblioteki programistyczne MXIO Active OPC Server E2210 E2212 E2214 E2240 E2242 E2260 E DI 8 DO 8 DI 8 DO 4 DIO 6 DO 6 Rel. 8 AI 2 AO 4 AI 12 DIO 6 RTD 4DO 8 TC 4 DO

25 iologik E2000 Konfiguracja przez oprogramowanie ioadmin

26 Systemy Bezpieczeństwa Ogrodzenie Sensory optyczne Wibracje Czujniki powierzchniowe Automatyka Budynku Przełączniki magnetyczne Monitoring pomieszczeń Zastosowanie: Lotniska Porty Kampusy wojskowe Rafinerie / Elektrownie Zakłady Produkcyjne Systemy Kabinowe Przełączniki magnetyczne Mikro switche

27 iologik W5300

28 iologik W5300 rozwiązanie All-In-One GPRS / HSDPA (tylko W5340) Port Ethernet (RJ45) Port RS-232/422/485 dla zewnętrznych urządzeń (Praca również w trybie bramki Modbus) Rejestracja danych na kartę SD Wysyłanie danych poprzez client FTP oraz załącznik Windows/WinCE VB/VC.NET i Linux API Port Forwarding DI DO AI Rel DIO W W

29 iologik W5300 rozwiązanie All-In-One Free Active OPC Server Standard OPC SCADA GPRS Kamera IP Ciśnienie Przepływ Mętność Ciśnienie Przepływ Mętność Miernik RS 232 Wspieranie stałego/dynamicznego adresu IP poprzez sieć GSM Narzędzia eksportu danych Redundancja połączeń sieciowych oraz funkcja NAT Technologia typu Push oszczędność pasma Prosta w konfiguracji logika Click&Go

30 iologik W5300 rozwiązanie All-In-One Punkty Pomiarowe: Ciśnienie 4~20mA lub DI Przepływ wody DI Jakość wody (Chlor) AI Kontrola zaworów i klap DO Funkcjonalności: Aktywne raportowanie (Push) Lokalna kontrola logiczna Niski pobór mocy 2.8W (wył. GPRS) Możliwość zastosowania baterii słonecznej Rejestracja pomiarów na karcie SD lub wysyłanie przez załącznik oraz FTP client. Alarmowanie poprzez SMS lub Redundancja połączenia Ethernet Kontrola klap i zaworów Ciśnienie w rurociągu Ciśnienie wody Pomiar przepływu GPRS iologik W5340 SCADA

31 Konfiguracja GPRS

32 Prosta konfiguracja GPRS IP stanowiska z Active OPC Server Adres IP urządzenia RSSI Siła sygnału

33 Prosta konfiguracja GPRS Automatyczne ponowienie połączenia z siecią o Domyślnie wyłączone dla oszczędności pasma Sprawdzenie fizycznego stanu połączenia Sprawdzenie połączenia z Sprawdzenie połączenia z serwerem poprzez PING

34 Konfiguracja Tag ów do Serwera AOPC

35 Konfiguracja Tag ów do Serwera AOPC to tylko kilka kliknięć 1. Wprowadź IP AOPC Server Typy Tagów I/O DI DO AI Kanał wirtualny RSSI Alive check Kryteria wysyłania Zmiana stanu Interwał 2. Wybierz Tagi 3. Kliknij Create tags Confidential

36 Redundancja połączenia Eth / WAN

37 Redundancja połączenia Eth / WAN poprzez sieć komórkową

38 Redundancja połączenia Eth / WAN poprzez sieć komórkową Po detekcji uszkodzonego/nieaktywnego połączenia Ethernet następuje przełączenie na zapasowe łącze komórkowe. Gdy połączenie Ethernet stanie się znów aktywne, nastąpi przełączenie powrotne do sieci WAN. Confidential

39 DDNS wspierane przez iologik W5300 Połączenie z dynamicznym adresem IP Tylko serwis DynDns.org

40 Powiadomienia oraz Kontrola poprzez SMS

41 Powiadomienia oraz Kontrola poprzez SMS Eskalacja wybranych grup użytkowników

42 Ustawienia SMS Odbiorcy Określenie wysłania żądania potwierdzenia alarmu Zawartość SMS

43 Systemy kanalizacji i wodociągowe Rurociągi Stacje Pompujące Stan pomp Stan zasilania Stacje Uzdatniania Stan pomp Stan zasilania Poziom wody Elektrownie Wodne Poziom wody Stan pomp Ciśnienie Przepływ/wolumen Chlor Mętność Stacje Pomiarowe Zużycie wody Jakość wody Kierunek przepływu

44 Systemy kanalizacji i wodociągowe Opis Instalacji o Klient poszukiwał systemu monitoringu dla swojej instalacji wodociągowej. Konwencjonalne rozwiązanie w tym przypadku zakładało by zastosowanie sterownika PLC oraz modemu GPRS. Ponieważ zarówno samo dobranie odpowiednich urządzeń, zaprogramowanie jak i integracja z centralnym Stacje systemem Stan pomp Pompujące zbierania danych zapowiadało wiele wysiłku jak i czasu Stan zasilania przeznaczonego na to zadanie, zdecydowano się na rozwiązanie All-In-One. Dlaczego Moxa? o o o o Poziom wody Elektrownie Wodne Active OPC server z architekturą push Kombinacja I/O:4AI/12DIO/2xPrzekaźnik Click&Go: Prosta w konfiguracji logika IF-THEN-ELSE Stacje Pomiarowe Port RS-232/422/485 do podłączenia miernika przepływu. Model Moxa o W5340 GPRS Instalator:

45 Rozszerzenie zakresu I/O Zastosowanie modułów serii: iologik E1200

46 Do 3 modułów iologik E1200 Ethernet Przykładowo: iologik W5340 4AI, 8DIO, 2 Przekaźniki iologik E DI iologik E1240 8AI iologik E1214 6DI, 6 Przekaźników

47 Konfiguracja dodatkowych modułów E1200 Rozłączenie i ponowne połączenie jednego z modułów. Jeśli jeden z modułów zostanie odłączony wystarczy prawym przyciskiem myszy wybrać reconnect.

48 iologik W Podsumowanie Historia Rejestracji Danych Eskalacja użytkowników Funkcja SMS alarmów SMS Potwierdzenia i komendy SMS Odczyt Log ów On-line Data Acquisition FTP Upload Załączniki Definiowalne profile użytkownika dla rejestracji danych Forward portów Redundancja połączenia Eth/WAN Mierniki szeregowe E1200 I/O moduły rozszerzeń xdsl Router

49 Modułowy system kontrolno-pomiarowy iologik 4000

50 Moduły interfejsowe: -LAN - RS 232 -RS 485 Modbus/RTU iologik 4000 Modbus/ASCII Modbus/TCP, HTTP, Bootp Biblioteki MXIO DLL dla Windows wpierające VB, VC++, Borland C++ Builder,.NET Moduły I/O: Moduły wejść cyfrowych, 8 i 16 kanałów VDC lub 4 kanały VAC Moduły wyjść cyfrowych, 8 i 16 kanałów VDC Moduł 4 wyjść przekaźnika Moduły wejść analogowych, 8 kanałów o 12- bitowej rozdzielczości Moduły wejść temperaturowych, 2 wejścia RTD lub 2 wejścia termopar Moduły wyjść analogowych, 4 kanały o rozdzielczości 12-bit Moduły zasilające

51 iopac 8020 Moduł kontrolno pomiarowy do zastosowania w szczególnie trudnych warunkach

52 iopac 8020 Konstrukcja bez-wentylatorowa Praca w temperaturze of -40 ~ 75 C 2 x Ethernet, M12 lub RJ45 RS 232/422/485 Podwójne wejścia zasilania VDC Moduły I/O typu SLOT Certyfikacja: UL508, EN50155

53 iopac 8020 Przykręcane moduły I/O Modules RM DI 24V DC RM DO 24V DC RM DI, 110VDC RM AI 0-10V RM AI, 4-20mA Bloczek terminali I/O z zabezpieczeniem Złącza M12

54 Click&Go i logika IF-THEN-ELSE

55 Click&Go i logika IF-THEN-ELSE

56 Wiadomości Click&Go i logika IF-THEN-ELSE

57 Click&Go i logika IF-THEN-ELSE Rejestry wewnętrzne Zakres wartości 0~65, rejestrów do wykorzystania

58 FTP client Click&Go i logika IF-THEN-ELSE

59 Komendy CGI Click&Go i logika IF-THEN-ELSE

60 AC Przemysłowe moduły kontrolno pomiarowe Jednostki Kontrolne Zdalne I/O rządzenia wzmocnione Modular RS 485I/O Bezprzewodowe Mikrokontrolery Stand-along Ethernet Dais-chain Ethernet iopac I/O slotów W5340(-T) - 4AI+8DIO+2 Przekaźniki W5312(-T) -8DI+8DO+4DIO E2000 -E2210 8DI+12DO -E2214 6DI+6Relay -E2240 8AI+2AO -E2242 4AI+12DIO R2000 -R2110 8DI+12DO -R2140 8AI+2AO E1200 E1210, 16DI E1211, 16DO E1212, 8DI+8DO E1214, 6DI+6Relay E1240, 8AI Moduły I/O: -24V 16CH DI -24V 10CH DI -110V 10CH DI -4~20mA 8CH AI E4200 -Do256 DIO lub 128 AIO Modular W5340-HSDPA(-T) - 3.5G (HSDPA) E2000 -E2260 6RTD+4DO -E2262 8TC+4DO -E2212 8DI+8DO+4DIO E1200 E1241, 4AO E1242, 4AI+4DI+4DIO E1260, 6RTD E1262, 8TC NA /100 Mbps Ethernet C/C++ iiec61131 iopac 8020 (Prognozowane) C/C++ iiec61131 W5348 (Prognozowane) E2000 Szeroki Zakres Temperatur -E2242-T 4AI+12DIO
