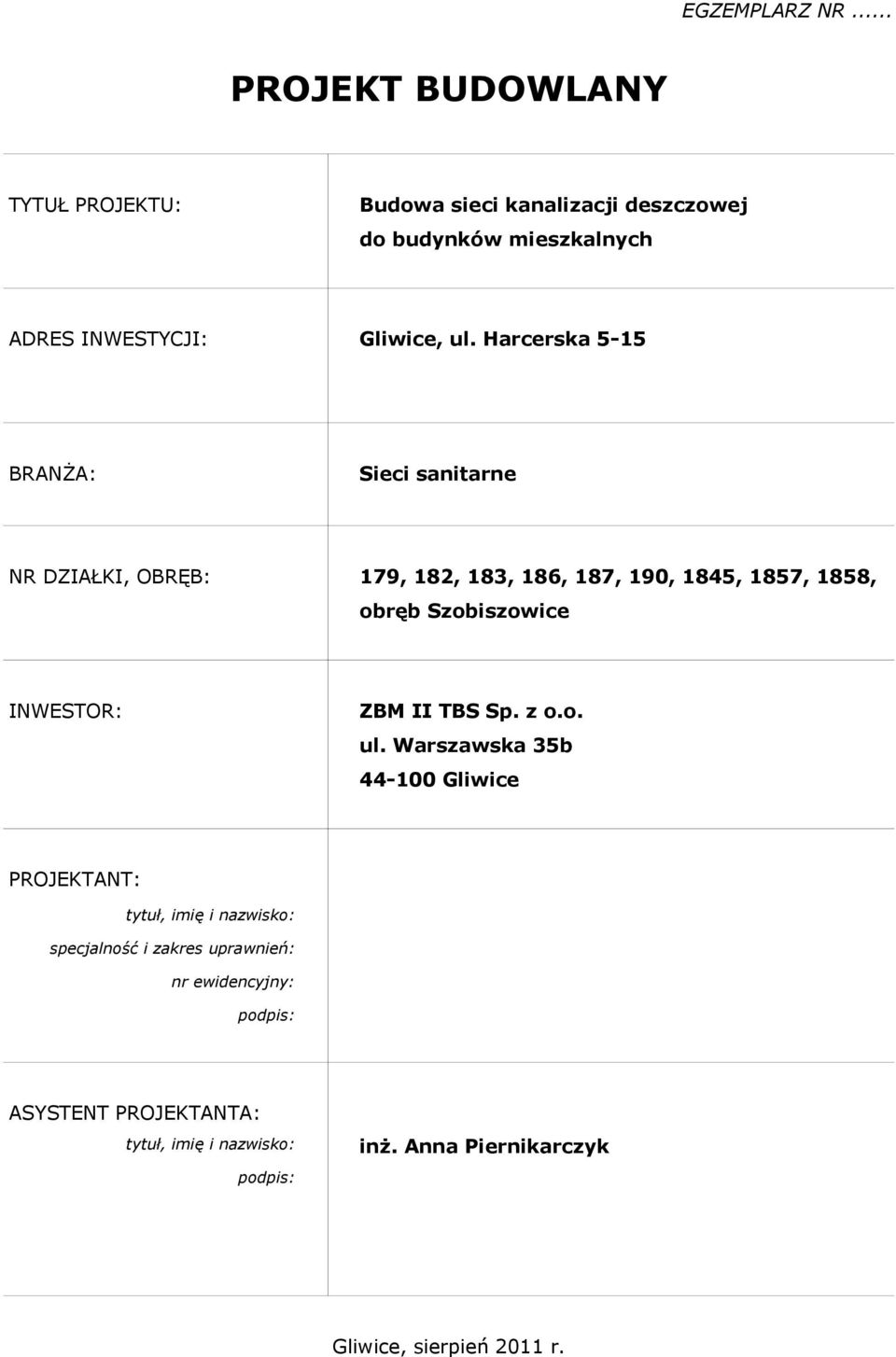

1 EGZEMPLARZ NR... PROJEKT BUDOWLANY TYTUŁ PROJEKTU: Budowa sieci kanalizacji deszczowej do budynków mieszkalnych ADRES INWESTYCJI: Gliwice, ul. Harcerska 5-5 BRANŻA: Sieci sanitarne NR DZIAŁKI, OBRĘB: 79, 82, 83, 86, 87, 90, 845, 857, 858, obręb Szobiszowice INWESTOR: ZBM II TBS Sp. z o.o. ul. Warszawska 35b Gliwice PROJEKTANT: tytuł, imię i nazwisko: specjalność i zakres uprawnień: nr ewidencyjny: podpis: ASYSTENT PROJEKTANTA: tytuł, imię i nazwisko: podpis: inż. Anna Piernikarczyk Gliwice, sierpień 20 r.

2 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 2 Spis zawartości projektu I. Opis techniczny. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. II. Dobór materiałów. III. Załączniki projektu. IV. Rysunki budowlane.

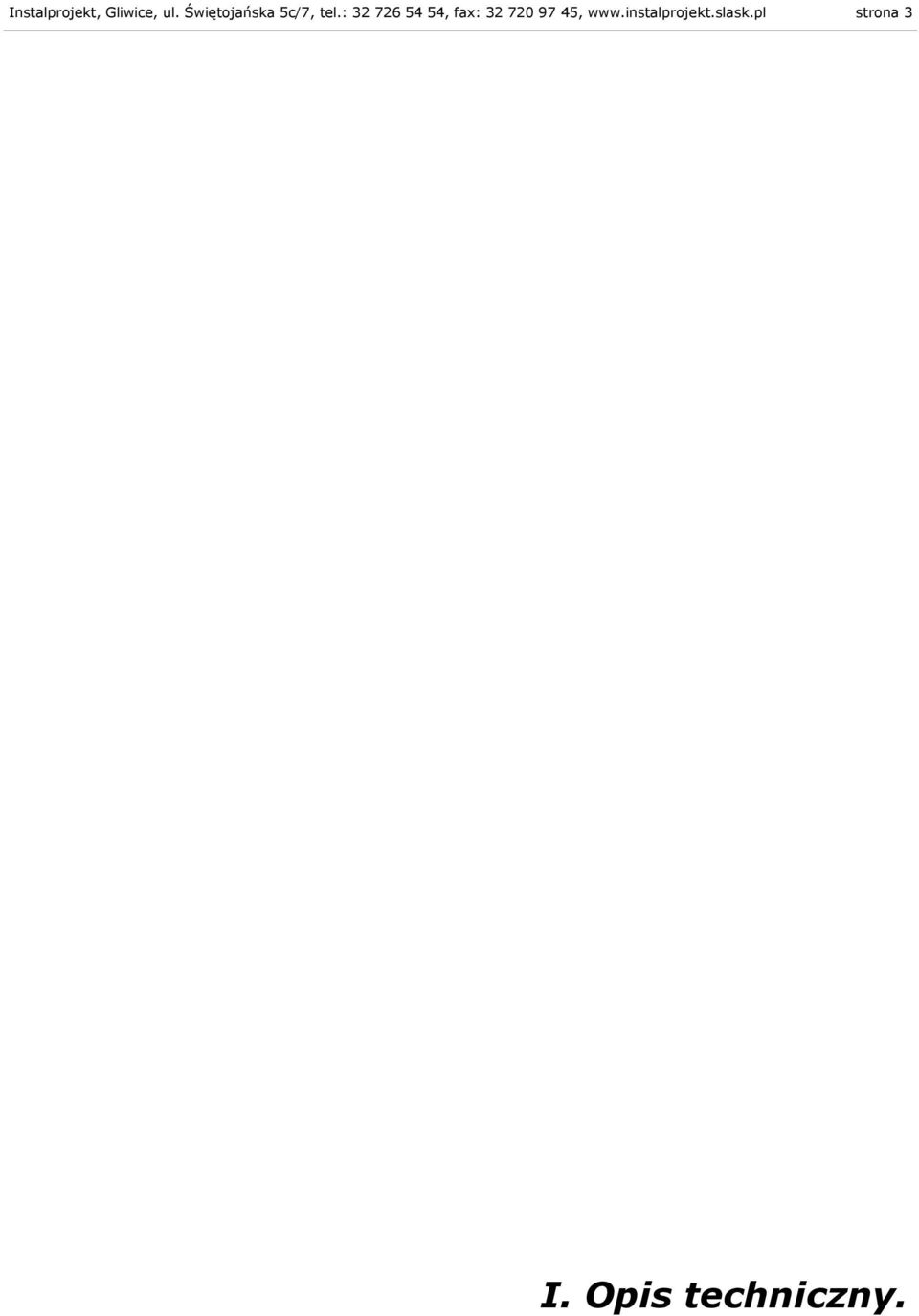

3 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 3 I. Opis techniczny.

4 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 4. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowy sieci kanalizacji deszczowej, odprowadzającej wody deszczowe z budynków i posesji zlokalizowanych w Gliwicach, przy ulicy Harcerskiej Podstawa opracowania. Podstawą opracowania niniejszego projektu jest zawarta umowa z Inwestorem nr 058//TT z dn r. 3. Cel opracowania: sporządzenie dokumentacji projektowej, zgodnie z wymogami art. 34 ustawy z dnia 7 lipca 994 r. Prawo budowlane (Dz. U. z 200 r. Nr 243, poz. 623), pozwalającej Inwestorowi na prowadzenie robot budowlanych zgodnie z obowiązującym prawem, opracowanie rozwiązania technicznego umożliwiającego prawidłowe wykonania przedmiotu opracowania. 4. Zakres opracowania. Zakres opracowania projektu dostosowano do zapisów rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r., w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 20, poz. 33 z późniejszymi zmianami). W niniejszym projekcie przedstawiono część opisową i rysunkową przyjętych rozwiązań technicznych. Przyjęte rozwiązania techniczne zapewniają użytkowanie projektowanego obiektu budowlanego zgodnie z przeznaczeniem oraz zapewniają spełnienie wymagań podstawowych, o których mowa w art. 5 ustawy Prawo budowlane. 5. Projekt zagospodarowania działki. Przedmiot inwestycji Przedmiotem inwestycji jest budowa kanalizacji deszczowej, na działkach nr: 79, 82, 83, 86, 87, 90 Gmina Gliwice,

5 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 5 845, 857, 858 ZDM Gliwice. Istniejący stan zagospodarowania działki W wyniku analizy mapy do celów projektowych i wizji lokalnej w obrębie rozpatrywanego obszaru, na działkach ww. zlokalizowano następujące urządzenia infrastruktury technicznej, podziemnej: sieć kanalizacji sanitarnej, sieć gazową, sieć wodociągowa, sieć energetyczną niskiego napięcia, sieć telekomunikacyjną. Projektowane zagospodarowanie działki W granicach ww. działek należących do właścicieli wyszczególnionych w Wypisie z Rejestru Gruntów, przewiduje się następujące elementy zagospodarowania: podziemną kanalizację deszczową wraz z studzienkami, naziemne korytka betonowe ściekowe. Trasę zaprojektowano z zachowaniem istniejącej infrastruktury podziemnej i obiektów naziemnych, w rejonie budynku nr 5 należy rozebrać istniejącą studzienkę. Informacja o rejestrze konserwatora zabytków Budowa kanalizacji deszczowej nie koliduje z przepisami ustawy z dnia 23 lipca 2003 r. o ochronie zabytków i opiece nad zabytkami (Dz. U. Nr 62, poz. 568), lokalizacja i obiekt nie są objęte ochroną konserwatorską i archeologiczną. Informacja określająca wpływ eksploatacji górniczej Teren ww. działek nie znajduje się w granicach terenów górniczych. Informacja o zagrożeniach dla środowiska Budowa kanalizacji deszczowej nie będzie powodować oddziaływania na

6 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 6 środowisko. Zgodnie z ustawą z dnia 27 kwietnia 200 r. Prawo ochrony środowiska (Dz. U. Nr 62, poz. 627, z późniejszymi zmianami), sporządzenie raportu o oddziaływaniu przedsięwzięcia na środowisko nie jest wymagane. Geotechniczne warunki posadowienia obiektów budowlanych Na podstawie 5 punkt 3 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 998 r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych określa się warunki gruntowe proste. Informacja o geodezyjnej ewidencji sieci uzbrojenia terenu Zgodnie z 0 punkt 2 rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 kwietnia 200 r., w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji projektowej (Dz. U. Nr 38, poz. 455), niniejsza budowa kanalizacji deszczowej wymaga uzyskania opinii zespołu uzgadniania dokumentacji projektowej. Ponadto uprawniony geodeta przed rozpoczęciem budowy jest zobowiązany do wytyczenia usytuowania kanalizacji deszczowej, a po zakończeniu budowy dokonania geodezyjnych pomiarów powykonawczych i sporządzenie związanej z tym dokumentacji. Geodezyjne pomiary powykonawcze wykonanej kanalizacji deszczowej należy wykonać w wykopach przed ich zakryciem. 6. Opis projektowanego rozwiązania. Kanalizację deszczową zaprojektowano w oparciu o: warunki techniczne nr PU-70344/54/ z dn r., wraz ze zmianą z dn r., decyzję ZDM nr ZDM-5548/34/DS/690/20 z dn r., przeprowadzoną wizję w terenie, ustalenia z Inwestorem, mapę do celów projektowych, przepisy ustawy Prawo budowlane, przepisy ustawy o wyrobach budowlanych, katalogi producentów, PN-92/B-0735: Przewody kanalizacyjne, PN-B-0729: Studzienki kanalizacyjne, warunki techniczne wykonania i odbioru sieci kanalizacyjnych,

7 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 7 zeszyt 9 COBRTI INSTAL. Rury kanalizacyjne doprowadzono do istniejących rur spustowych na budynkach, a także uwzględniono odwadnianie terenów posesji. Kanalizację z budynków przy ulicy Harcerskiej 5- doprowadzono do istniejącej studni kanalizacyjnej zlokalizowanej w ulicy Harcerskiej, w rejonie budynku nr 3. Kanalizację z budynków przy ulicy Harcerskiej 3-5 doprowadzono do studni kanalizacyjnej zlokalizowanej w ulicy Bończyka. Kanalizację deszczową zaprojektowano z rur kielichowych, typ PVC-U, klasy S, SN8, SDR 34, o średnicy DN 200 i DN 250. Studzienki rewizyjne (Tegra 425 i 600) z kinetami z PP o różnym kącie przepływu, rurami trzonowymi z PP i włazami klasy A5, lub wpustami ulicznymi klasy D400. Wykopy należy wykonać jako wąskoprzestrzenne, przy pomocy sprzętu mechanicznego, a w rejonie infrastruktury podziemnej i w miejscach niedostępnych dla sprzętu ciężkiego ręcznie. Wykop w miejscach o głębokości ponad,0 [m] zabezpieczyć pełnym umocnieniem. Głębokość i spadek wykopów wykonać zgodnie z rysunkami profil. Wykopy należy odwodnić i oczyścić z ostrych kamieni i innych tego typu przedmiotów mogących uszkodzić rury. Na dnie wykopu należy przygotować ubitą podsypkę piaskową, grubości 5 [cm]. Do podsypki i zasypki należy wyłącznie używać piasku czystego, o nieostrych krawędziach i jak najmniejszych ziarnach. Należy wykonać wyprofilowanie podłoża pod kielich rur, dla uniknięcia deformacji rury. Każda rura po ułożeniu powinna ściśle przylegać do podłoża na całej swej długości na co najmniej ¼ obwodu. Rury zasypać zasypką piaskową grubości 5 [cm]. Piasek do podsypki i zasypki nie może być zmrożony. Studzienki należy wykonać w wykopach szerokoprzestrzennych. Przejście pod drogą i chodnikami do istniejących studzienek w pasie drogowym, wykonać metodą bezwykopową, zgodnie z decyzją ZDM. Rury kanalizacyjne należy umieścić w rurach osłonowych stalowych o średnicy DN 300 i 350. Rury umieścić w rurach osłonowych osiowo, za pomocą płoz ślizgowych. Na końcach rur osłonowych umieścić manszety gumowe. W celu wykonania przewiertu należy przygotować komorę nadawczą, o wymiarach ok. 2 x 2 [m]. Po analizie aktualnej mapy sytuacyjnej stwierdzono, że projektowana kanalizacja deszczowa krzyżuje się z istniejącym uzbrojeniem. Z uwagi na brak rzeczywistych rzędnych uzbrojenia, stwierdzenie występowania uzbrojenia terenu należy traktować jako sygnał występowania ewentualnej kolizji. Wszelkie prace związane z zabezpieczeniem lub

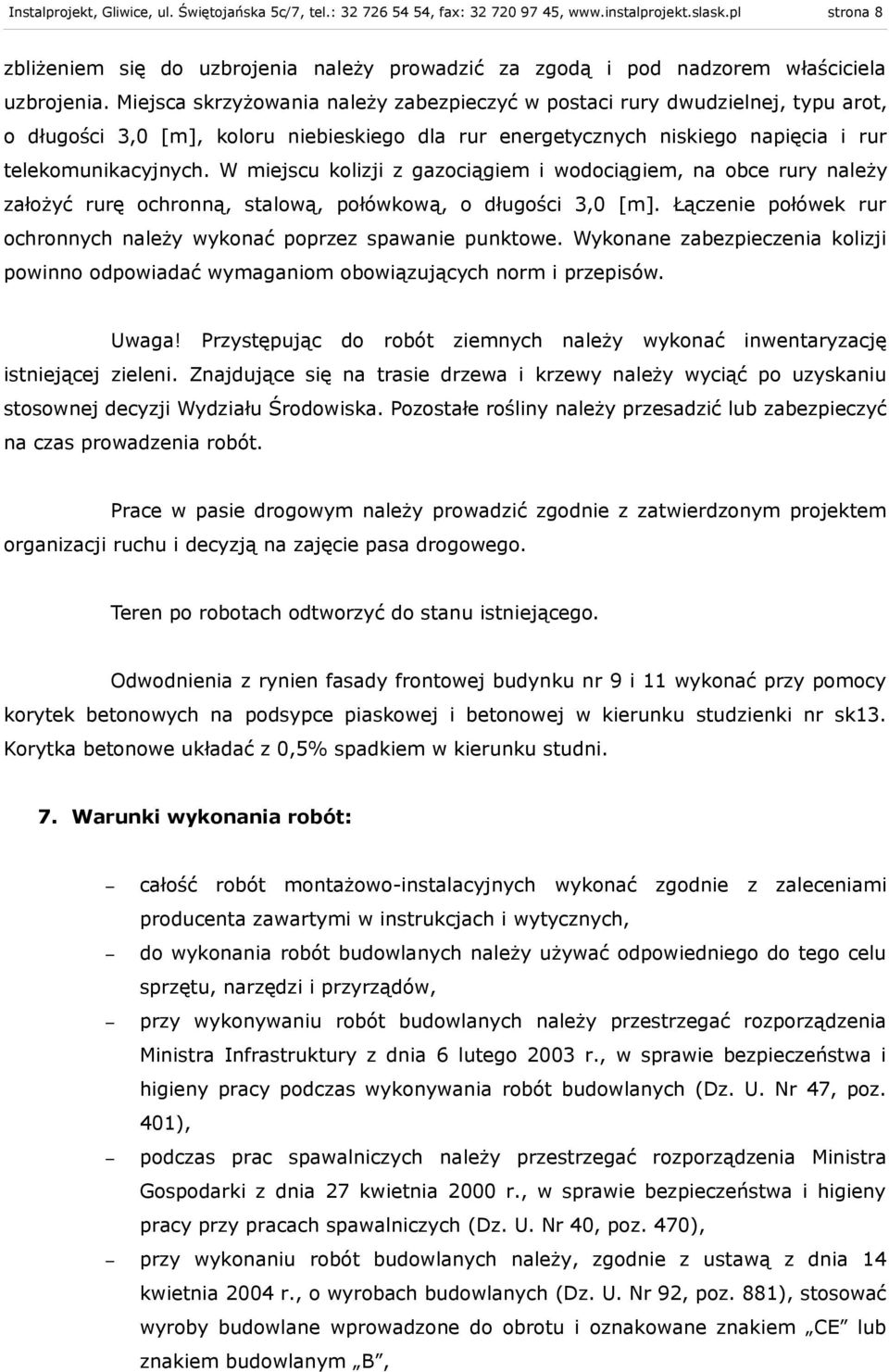

8 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 8 zbliżeniem się do uzbrojenia należy prowadzić za zgodą i pod nadzorem właściciela uzbrojenia. Miejsca skrzyżowania należy zabezpieczyć w postaci rury dwudzielnej, typu arot, o długości 3,0 [m], koloru niebieskiego dla rur energetycznych niskiego napięcia i rur telekomunikacyjnych. W miejscu kolizji z gazociągiem i wodociągiem, na obce rury należy założyć rurę ochronną, stalową, połówkową, o długości 3,0 [m]. Łączenie połówek rur ochronnych należy wykonać poprzez spawanie punktowe. Wykonane zabezpieczenia kolizji powinno odpowiadać wymaganiom obowiązujących norm i przepisów. Uwaga! Przystępując do robót ziemnych należy wykonać inwentaryzację istniejącej zieleni. Znajdujące się na trasie drzewa i krzewy należy wyciąć po uzyskaniu stosownej decyzji Wydziału Środowiska. Pozostałe rośliny należy przesadzić lub zabezpieczyć na czas prowadzenia robót. Prace w pasie drogowym należy prowadzić zgodnie z zatwierdzonym projektem organizacji ruchu i decyzją na zajęcie pasa drogowego. Teren po robotach odtworzyć do stanu istniejącego. Odwodnienia z rynien fasady frontowej budynku nr 9 i wykonać przy pomocy korytek betonowych na podsypce piaskowej i betonowej w kierunku studzienki nr sk3. Korytka betonowe układać z 0,5% spadkiem w kierunku studni. 7. Warunki wykonania robót: całość robót montażowo-instalacyjnych wykonać zgodnie z zaleceniami producenta zawartymi w instrukcjach i wytycznych, do wykonania robót budowlanych należy używać odpowiedniego do tego celu sprzętu, narzędzi i przyrządów, przy wykonywaniu robót budowlanych należy przestrzegać rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 40), podczas prac spawalniczych należy przestrzegać rozporządzenia Ministra Gospodarki z dnia 27 kwietnia 2000 r., w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (Dz. U. Nr 40, poz. 470), przy wykonaniu robót budowlanych należy, zgodnie z ustawą z dnia 4 kwietnia 2004 r., o wyrobach budowlanych (Dz. U. Nr 92, poz. 88), stosować wyroby budowlane wprowadzone do obrotu i oznakowane znakiem CE lub znakiem budowlanym B,

9 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 9 przed przystąpieniem do robót budowlanych należy ustanowić Kierownika budowy posiadającego uprawnienia budowlane wymaganej specjalności i członkostwo samorządu zawodowego, Kierownik budowy przez okres wykonywania robót budowlanych jest obowiązany przechowywać dokumenty stanowiące podstawę ich wykonania, a także oświadczenia dotyczące zastosowanych wyrobów budowlanych 8. Badania odbiorcze. Zakres badań odbiorczych należy ustalić w umowie pomiędzy Inwestorem i Wykonawcą i powinien obejmować wykonanie co najmniej podstawowych badań przewidzianych w: PN-92/B-0735: Przewody kanalizacyjne, PN-B-0729: Studzienki kanalizacyjne, warunkach technicznych wykonania i odbioru sieci kanalizacyjnych, zeszyt 9 COBRTI INSTAL. Z przeprowadzonych badań odbiorczych należy sporządzić protokół odbioru technicznego. Końcowy odbiór techniczny powinien potwierdzić przygotowanie kanalizacji deszczowej do użytkowania. 9. Uwagi końcowe. Niniejszy projekt może być wykorzystany tylko zgodnie z zamówieniem. Udostępnienie osobom trzecim lub kopiowanie oraz wszelkie zamiany wymagają pisemnej zgody projektanta. W przypadku zaistnienia kolizji przewodów, sposób ich prowadzenia ustalić na budowie, w porozumienie z projektantem. Dopuszcza się zastosowanie innych materiałów i urządzeń niż przedstawione w projekcie, pod warunkiem zachowania identycznych parametrów technicznych. Ilekroć w projekcie pojawia się nazwa producenta dotyczącego zastosowanego materiału, wyrobu należy ją zrozumieć wyłącznie jako propozycję rozwiązania. W każdym przypadku można zastosować materiał, wyrób innego producenta, jednakże o równoważnych parametrach. Poniższe zestawienie materiałów służy do celów kosztorysowych i nie może być jedyną podstawą do zakupu materiałów przez Wykonawcę.

10 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona 0 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji. Zakres robót obejmuje budowę kanalizacji deszczowej w rejonie ulicy Harcerskiej 5-5 w Gliwicach. Roboty należy prowadzić w następującej kolejności: zagospodarowanie placu budowy, roboty ziemne, roboty budowlano-montażowe, roboty odtworzeniowe terenu. 2. Wykaz istniejących obiektów budowlanych. Na placu budowy znajduje się inne uzbrojenie oraz budynki. 3. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. W istniejącym zagospodarowaniu terenu brak jest elementów stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, ich skala, rodzaj zagrożeń oraz miejsce i czas ich wystąpienia. następujące zagrożenia: Podczas prowadzenia robót budowlanych na terenie budowy mogą wystąpić upadek pracownika lub osoby postronnej do wykopu, zasypanie pracownika w wykopie wąskoprzestrzennym, potrącenie pracownika lub osoby postronnej łyżką koparki przy wykonywaniu robót na placu budowy lub w miejscu dostępnym dla osób postronnych, wykonywanie robót ziemnych w bezpośrednim sąsiedztwie istniejącej

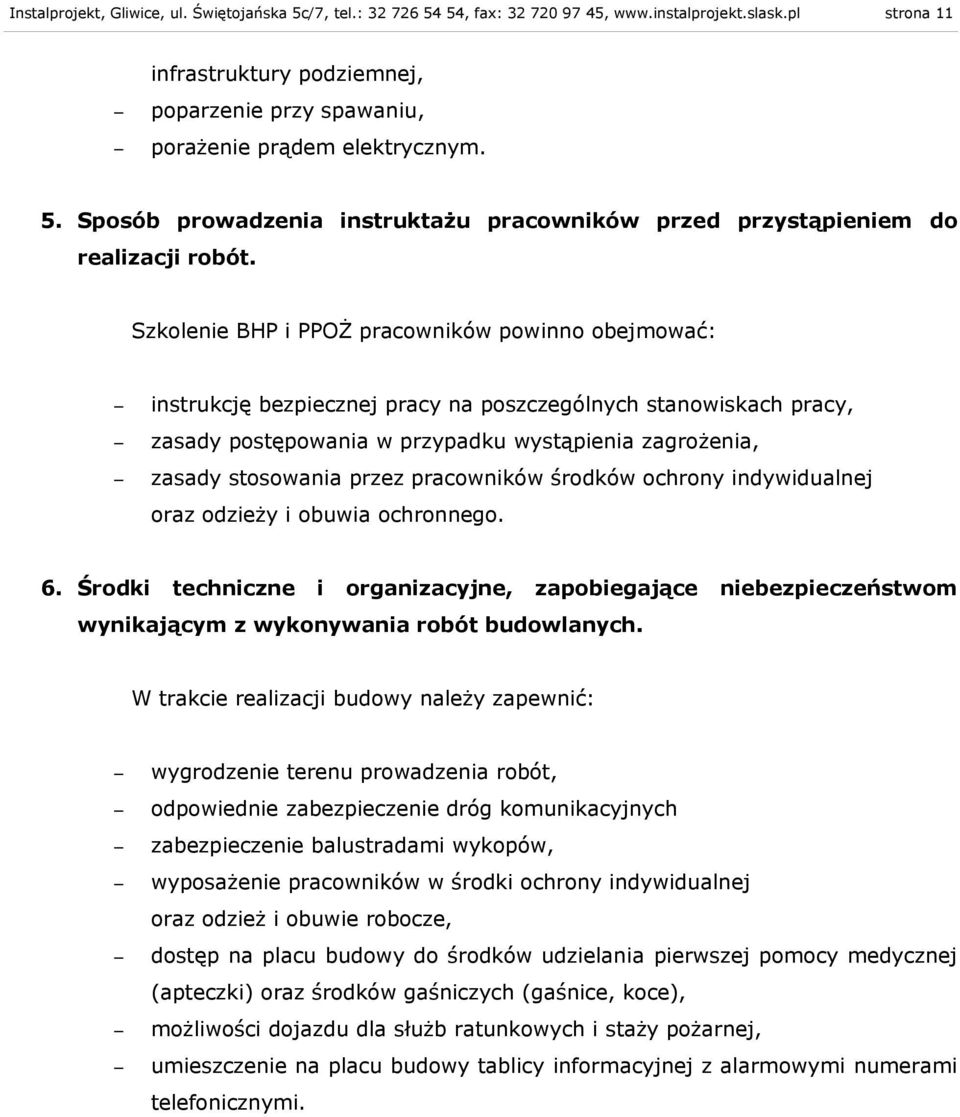

11 Instalprojekt, Gliwice, ul. Świętojańska 5c/7, tel.: , fax: , strona infrastruktury podziemnej, poparzenie przy spawaniu, porażenie prądem elektrycznym. 5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót. Szkolenie BHP i PPOŻ pracowników powinno obejmować: instrukcję bezpiecznej pracy na poszczególnych stanowiskach pracy, zasady postępowania w przypadku wystąpienia zagrożenia, zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży i obuwia ochronnego. 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. W trakcie realizacji budowy należy zapewnić: wygrodzenie terenu prowadzenia robót, odpowiednie zabezpieczenie dróg komunikacyjnych zabezpieczenie balustradami wykopów, wyposażenie pracowników w środki ochrony indywidualnej oraz odzież i obuwie robocze, dostęp na placu budowy do środków udzielania pierwszej pomocy medycznej (apteczki) oraz środków gaśniczych (gaśnice, koce), możliwości dojazdu dla służb ratunkowych i staży pożarnej, umieszczenie na placu budowy tablicy informacyjnej z alarmowymi numerami telefonicznymi.

12 II. Dobór materiałów.

13 Lp. Wyszczególnienie J.m. Ilość Producent. Kineta Tegra 600 przepływ 250/60 SW [szt] 2 WAVIN 2. Kineta Tegra 600 dopływ lewy/prawy 250 SW [szt] 2 WAVIN 3. Rura karbowana z PP DN600 dł. 2,00 [m] [szt] 2 WAVIN 4. Rura karbowana z PP DN600 dł. 3,00 [m] [szt] 2 WAVIN 5. Uszczelka do rury karbowanej DN600 [szt] 4 WAVIN 6. Wiaderko do wpustu ulicznego 400x600 stal-ocynk. D [szt] WAVIN 7. Właz żeliwny DN600 H80, A5 [szt] 3 WAVIN 8. Wpust uliczny żeliwny 400X600 D400 ¾ [szt] WAVIN 9. Kineta Tegra 425 dopływ lewy/prawy 200 SW [szt] 7 WAVIN 0. Kineta Tegra 425 przepływ 200/0 SW [szt] WAVIN. Kineta Tegra 425 przepływ 200/30 SW [szt] WAVIN 2. Kineta Tegra 425 przepływ 200/60 SW [szt] 3 WAVIN 3. Kineta Tegra 425 przepływ 200/90 SW [szt] 2 WAVIN 4. Kineta Tegra 425 zbiorcza 200/90 SW [szt] 3 WAVIN 5. Rura karbowana 425 z PP Tegra dł. 2,0 [m] bez kielicha [szt] 3 WAVIN 6. Rura karbowana 425 z PP Tegra dł. 3,0 [m] bez kielicha [szt] 4 WAVIN 7. Rura teleskopowa PVC-U 425 x 375 z uszczelką F [szt] 2 WAVIN 8. Uszczelka do rury karbowanej 425 [szt] 7 WAVIN 9. Wpust żeliwny D400/425 do rury teleskopowej [szt] 2 WAVIN 20. Pokrywa żeliwna A5/425 do rury karbowanej [szt] 5 WAVIN 2. Wiaderko do wpustu typ A stal-ocynk. [szt] 2 WAVIN 22. Rura kielich. PVC-U, kl. S, SN8, SDR34, DN200 [m] 260 WAVIN 23. Rura kielich. PVC-U, kl. S, SN8, SDR34, DN250 [m] 50 WAVIN 24. Redukcja 0/90 [szt] 6 WAVIN 25. Redukcja 0/60 [szt] 6 WAVIN 26. Redukcja 60/200 [szt] 6 WAVIN 27. Redukcja 200/250 [szt] 3 WAVIN 28. Kolano DN60 87,5 [szt] 6 WAVIN 29. Rura spustowa DN0 [m] 48 WAVIN 30. Czyszczak DN0 [szt] 6 WAVIN 3. Uchwyt stalowy uniwersalny DN0 [szt] 64 WAVIN 32. Rura ochronna, stalowa do przewiertu DN350 5,0 [m] [szt] 33. Rura ochronna, stalowa do przewiertu DN300,5 [m] [szt] 34. Manszety typu N 200 x 300 [szt] Manszety typu N 80 x 250 [szt] Płozy typu L 8/40 [szt] 37. Płozy typu L 7/26 [szt] Rura ochronna, stalowa, połówkowa, DN25, dł. 3,0 [m] [szt] Rura ochronna, arota, dwudzielna 0, dł. 3,0 [m] (niebieska) [szt] 3 AROT 40. Korytka betonowe 50 x 20 x 0 [cm] [szt] 47 -

14 Wavin Metalplast-Buk Sp. z o.o. ul. Dobieżyńska 43, Buk tel: (06) , fax: (06) internet: NIP: KRS: Nazwa projektu: Harcerska 5- Opis projektu Łączna wartość netto : 4635,23 Dane inwestora: Specyfikacja studzienek Nazwa studzienki: sk9 Typ studzienki: T425 Wysokość studzienki:,68 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2956,29 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Wiaderko do wpustu typ A stal-oc Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 dop.lewy/prawy 200 SW 284,30 34,95 4,02 97,76 754,49 284,30 34,95 4,02 97,76 754,49 284,30 34,95 4,02 97,76 754,49 Nazwa studzienki: sk8a Typ studzienki: T425 Wysokość studzienki:,50 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2886,24 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Wiaderko do wpustu typ A stal-oc Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 przepł. 200/0st SW 284,30 34,95 4,02 97,76 684,44 284,30 34,95 4,02 97,76 684,44 284,30 34,95 4,02 97,76 684,44

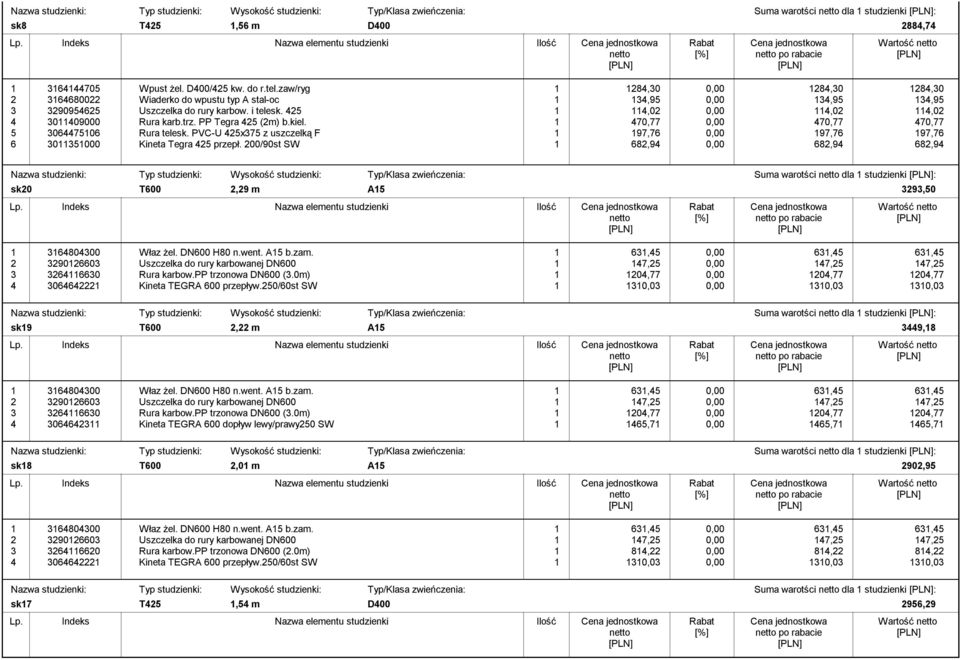

15 Nazwa studzienki: sk8 Typ studzienki: T425 Wysokość studzienki:,56 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2884,74 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Wiaderko do wpustu typ A stal-oc Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 przepł. 200/90st SW 284,30 34,95 4,02 97,76 682,94 284,30 34,95 4,02 97,76 682,94 284,30 34,95 4,02 97,76 682,94 Nazwa studzienki: sk20 Typ studzienki: T600 Wysokość studzienki: 2,29 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 3293,50 Wartość netto Właz żel. DN600 H80 n.went. A5 b.zam. Uszczelka do rury karbowanej DN600 Rura karbow.pp trzonowa DN600 (3.0m) Kineta TEGRA 600 przepływ.250/60st SW 63,45 47,25 204,77 30,03 63,45 47,25 204,77 30,03 63,45 47,25 204,77 30,03 Nazwa studzienki: sk9 Typ studzienki: T600 Wysokość studzienki: 2,22 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 3449,8 Wartość netto Właz żel. DN600 H80 n.went. A5 b.zam. Uszczelka do rury karbowanej DN600 Rura karbow.pp trzonowa DN600 (3.0m) Kineta TEGRA 600 dopływ lewy/prawy250 SW 63,45 47,25 204,77 465,7 63,45 47,25 204,77 465,7 63,45 47,25 204,77 465,7 Nazwa studzienki: sk8 Typ studzienki: T600 Wysokość studzienki: 2,0 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2902,95 Wartość netto Właz żel. DN600 H80 n.went. A5 b.zam. Uszczelka do rury karbowanej DN600 Rura karbow.pp trzonowa DN600 (2.0m) Kineta TEGRA 600 przepływ.250/60st SW 63,45 47,25 84,22 30,03 63,45 47,25 84,22 30,03 63,45 47,25 84,22 30,03 Nazwa studzienki: sk7 Typ studzienki: T425 Wysokość studzienki:,54 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2956,29 Wartość netto

16 Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 dop.lewy/prawy 200 SW 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 Nazwa studzienki: sk6 Typ studzienki: T425 Wysokość studzienki:,57 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 3068,6 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 zbiorcza 200/90st SW 284,30 4,02 34,95 97,76 866,36 284,30 4,02 34,95 97,76 866,36 284,30 4,02 34,95 97,76 866,36 Nazwa studzienki: sk5 Typ studzienki: T600 Wysokość studzienki:,78 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 3622,38 Wartość netto Wp.ul.żel.Sz. 400x600 D400 3/4kołn/zaw. Wiaderko do wp. ul. 400x600 stal-oc D Uszczelka do rury karbowanej DN600 Rura karbow.pp trzonowa DN600 (2.0m) Kineta TEGRA 600 dopływ lewy/prawy250 SW 069,50 25,70 47,25 84,22 465,7 069,50 25,70 47,25 84,22 465,7 069,50 25,70 47,25 84,22 465,7 Nazwa studzienki: sk4 Typ studzienki: T425 Wysokość studzienki: 2,02 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 749,0 Wartość netto Pokrywa żel. A5/425 do rury karb.2rygle Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (3m) b.kiel. Kineta Tegra 425 przepł. 200/30st SW 260,65 4,02 690,39 683,95 260,65 4,02 690,39 683,95 260,65 4,02 690,39 683,95 Nazwa studzienki: sk3 Typ studzienki: T425 Wysokość studzienki:,50 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2885,75 Wartość netto

17 Wpust żel. D400/425 kw. do r.tel.zaw/ryg Wiaderko do wpustu typ A stal-oc Uszczelka do rury karbow. i telesk. 425 Rura telesk. PVC-U 425x375 z uszczelką F Rura karb.trz. PP Tegra 425 (2m) b.kiel. Kineta Tegra 425 przepł. 200/60st SW 284,30 34,95 4,02 97,76 683,95 284,30 34,95 4,02 97,76 683,95 284,30 34,95 4,02 97,76 683,95 Nazwa studzienki: sk2 Typ studzienki: T425 Wysokość studzienki:,76 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 3068,6 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 zbiorcza 200/90st SW 284,30 4,02 34,95 97,76 866,36 284,30 4,02 34,95 97,76 866,36 284,30 4,02 34,95 97,76 866,36 Nazwa studzienki: sk Typ studzienki: T425 Wysokość studzienki:,75 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2956,29 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 dop.lewy/prawy 200 SW 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 Nazwa studzienki: sk0 Typ studzienki: T425 Wysokość studzienki:,63 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2956,29 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 dop.lewy/prawy 200 SW 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 Uwagi:

18 Zestawienie sporządził : Podpis: Miejscowość: Data : Sporządzono w oparciu o cennik hurtowy Kanalizacji zewnętrznej z PVC-U z cenami obowiązującymi od

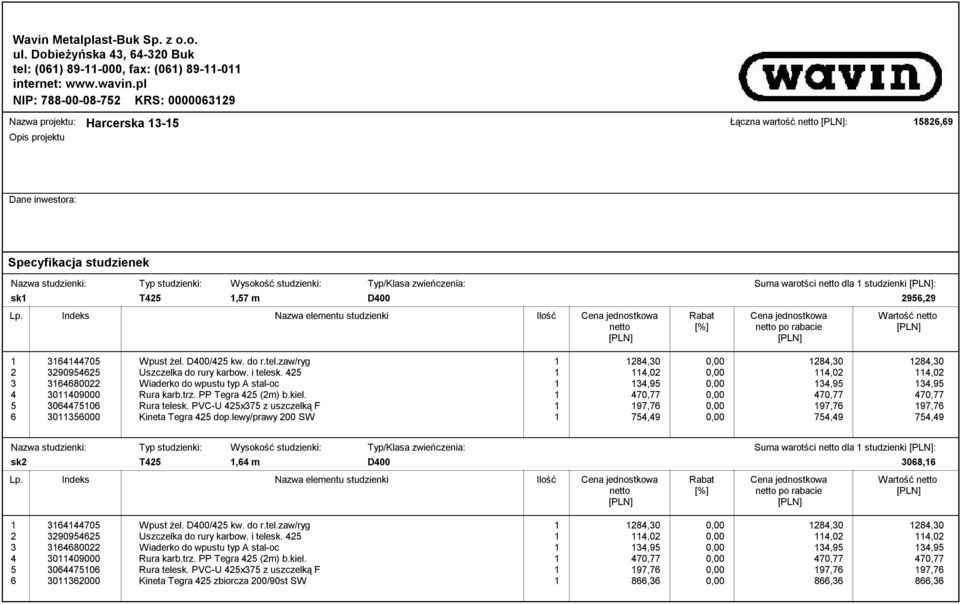

19 Wavin Metalplast-Buk Sp. z o.o. ul. Dobieżyńska 43, Buk tel: (06) , fax: (06) internet: NIP: KRS: Nazwa projektu: Harcerska 3-5 Opis projektu Łączna wartość netto : 5826,69 Dane inwestora: Specyfikacja studzienek Nazwa studzienki: sk Typ studzienki: T425 Wysokość studzienki:,57 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 2956,29 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 dop.lewy/prawy 200 SW 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 284,30 4,02 34,95 97,76 754,49 Nazwa studzienki: sk2 Typ studzienki: T425 Wysokość studzienki:,64 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 3068,6 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (2m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 zbiorcza 200/90st SW 284,30 4,02 34,95 97,76 866,36 284,30 4,02 34,95 97,76 866,36 284,30 4,02 34,95 97,76 866,36

20 Nazwa studzienki: sk3 Typ studzienki: T425 Wysokość studzienki: 2,34 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto D400 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 375,9 Wartość netto Wpust żel. D400/425 kw. do r.tel.zaw/ryg Uszczelka do rury karbow. i telesk. 425 Wiaderko do wpustu typ A stal-oc Rura karb.trz. PP Tegra 425 (3m) b.kiel. Rura telesk. PVC-U 425x375 z uszczelką F Kineta Tegra 425 dop.lewy/prawy 200 SW 284,30 4,02 34,95 690,39 97,76 754,49 284,30 4,02 34,95 690,39 97,76 754,49 284,30 4,02 34,95 690,39 97,76 754,49 Nazwa studzienki: sk4 Typ studzienki: T425 Wysokość studzienki: 2,42 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 749,0 Wartość netto Pokrywa żel. A5/425 do rury karb.2rygle Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (3m) b.kiel. Kineta Tegra 425 przepł. 200/60st SW 260,65 4,02 690,39 683,95 260,65 4,02 690,39 683,95 260,65 4,02 690,39 683,95 Nazwa studzienki: sk5 Typ studzienki: T425 Wysokość studzienki: 2,4 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 89,55 Wartość netto Pokrywa żel. A5/425 do rury karb.2rygle Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (3m) b.kiel. Kineta Tegra 425 dop.lewy/prawy 200 SW 260,65 4,02 690,39 754,49 260,65 4,02 690,39 754,49 260,65 4,02 690,39 754,49 Nazwa studzienki: sk6 Typ studzienki: T425 Wysokość studzienki:,72 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 529,39 Wartość netto Pokrywa żel. A5/425 do rury karb.2rygle Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (2m) b.kiel. Kineta Tegra 425 przepł. 200/60st SW 260,65 4,02 683,95 260,65 4,02 683,95 260,65 4,02 683,95 Nazwa studzienki: sk7 Typ studzienki: T425 Wysokość studzienki:,75 m Typ/Klasa zwieńczenia: Lp. Indeks Nazwa elementu studzienki Ilość Cena jednostkowa netto A5 Rabat [%] Suma warotści netto dla studzienki : Cena jednostkowa netto po rabacie 528,38 Wartość netto

21 Pokrywa żel. A5/425 do rury karb.2rygle Uszczelka do rury karbow. i telesk. 425 Rura karb.trz. PP Tegra 425 (2m) b.kiel. Kineta Tegra 425 przepł. 200/90st SW 260,65 4,02 682,94 260,65 4,02 682,94 260,65 4,02 682,94 Uwagi: Zestawienie sporządził : Podpis: Miejscowość: Data : Sporządzono w oparciu o cennik hurtowy Kanalizacji zewnętrznej z PVC-U z cenami obowiązującymi od

22 III. Załączniki projektu.

23 Gliwice, dnia r. OŚWIADCZENIE PROJEKTANTA Ja, niżej podpisany Rafał Piernikarczyk, zamieszkały w Gliwicach, przy ulicy Świętojańskiej 5C/7, posiadający uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych, nr ewidencyjny SLK/72/POOS/07, wydane przez Okręgową Komisję Kwalifikacyjną Śląskiej Okręgowej Izby Inżynierów Budownictwa, będąc wpisanym na listę członków Śląskiej Okręgowej Izby Inżynierów Budownictwa pod numerem SLK/IS/4238/06, z datą ważności zaświadczenia o wpisie na listę członków: r., zgodnie z art. 20, ust. 4, ustawy z dnia 7 lipca 994 r. Prawo budowlane (Dz. U. z 200 r. Nr 243, poz. 623), o ś w i a d c z a m, ż e p r o j e k t b u d o w l a n y : tytuł: Budowa kanalizacji deszczowej, adres inwestycji: Gliwice, ul. Harcerska 5-5, branża: sieci sanitarne, inwestor: ZBM II TBS Sp. z o.o., Gliwice, ul. Warszawska 35b, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... pieczęć i podpis projektanta

24

25

26

27

28

29

30

31

32

33

34

35

36

37 Współrzędne przyłącza sieci kanalizacyjnej Gliwice, ul. Harcerska 5-5 Nr Y X a a b b c K c a a b

38 9a b a a b b c c K

39

40

41

42

43

44 IV. Rysunki budowlane.

45 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU DATA NR RYS. Profil Harcerska 5- () PROJEKTNAT sierpień 20 NR UPR. 02 PODPIS inż. Rafał Piernikarczyk SLK/72/POOS/07 KREŚLIŁ inż. Anna Piernikarczyk NR UPR. - PODPIS

46 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU DATA NR RYS. Profil Harcerska 5- (2) PROJEKTNAT sierpień 20 NR UPR. 03 PODPIS inż. Rafał Piernikarczyk SLK/72/POOS/07 KREŚLIŁ inż. Anna Piernikarczyk NR UPR. - PODPIS

47 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU DATA NR RYS. Profil Harcerska 3-5 PROJEKTNAT sierpień 20 NR UPR. 04 PODPIS inż. Rafał Piernikarczyk SLK/72/POOS/07 KREŚLIŁ inż. Anna Piernikarczyk NR UPR. - PODPIS

48 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU DATA NR RYS. Schemat Harcerska 5- PROJEKTNAT sierpień 20 NR UPR. 05 PODPIS inż. Rafał Piernikarczyk SLK/72/POOS/07 KREŚLIŁ inż. Anna Piernikarczyk NR UPR. - PODPIS

49 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU DATA NR RYS. Schemat Harcerska 3-5 PROJEKTNAT sierpień 20 NR UPR. 06 PODPIS inż. Rafał Piernikarczyk SLK/72/POOS/07 KREŚLIŁ inż. Anna Piernikarczyk NR UPR. - PODPIS

50 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU Przykanalik DATA sierpień NR RYS. PROJEKTNAT inż. Rafał Piernikarczyk KREŚLIŁ inż. Anna Piernikarczyk NR UPR. SLK/72/POOS/07 NR UPR. - PODPIS PODPIS

51 KORYTKA ŚCIEKOWE BETONOWE (50x20x0cm) 0cm ściek betonowy 0cm ława betonowa B-5 0cm podsypka piaskowa korytka układać ze spadkiem 0,5% w kierunku studni INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU Korytka betonowe DATA 845, 857, 858, sierpień NR RYS. PROJEKTNAT inż. Rafał Piernikarczyk KREŚLIŁ inż. Anna Piernikarczyk NR UPR. SLK/72/POOS/07 NR UPR. - PODPIS PODPIS

52 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU Studzienka Tegra DATA sierpień NR RYS. PROJEKTNAT inż. Rafał Piernikarczyk KREŚLIŁ inż. Anna Piernikarczyk NR UPR. SLK/72/POOS/07 NR UPR. - PODPIS PODPIS

53 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU Studzienka Tegra DATA sierpień 20 0 NR RYS. PROJEKTNAT inż. Rafał Piernikarczyk KREŚLIŁ inż. Anna Piernikarczyk NR UPR. SLK/72/POOS/07 NR UPR. - PODPIS PODPIS

54 INSTALPROJEKT projekty i audyty Gliwice, ul. Świętojańska 5c/7, tel , TYTUŁ PROJEKTU NR DZIAŁKI 845, 857, 858, Budowa kanalizacji deszczowej 79, 82, 83, 86, 87, 90 ADRES BRANŻA SKALA Gliwice, ul. Harcerska 5-5 Sieci sanitarne - PRZEDMIOT RYSUNKU Studzienka Tegra 600- DATA sierpień 20 NR RYS. PROJEKTNAT inż. Rafał Piernikarczyk KREŚLIŁ inż. Anna Piernikarczyk NR UPR. SLK/72/POOS/07 NR UPR. - PODPIS PODPIS
