1 Egz. 1 PROJEKT TECHNICZNY - ROZBUDOWA INSTALACJI ELEKTRYCZNEJ OŚWIETLENIA DROGOWEGO w MIEJSCOWOŚCI WITOSZEWO GMINA ZALEWO część II IŁAWA MARZEC 2008r

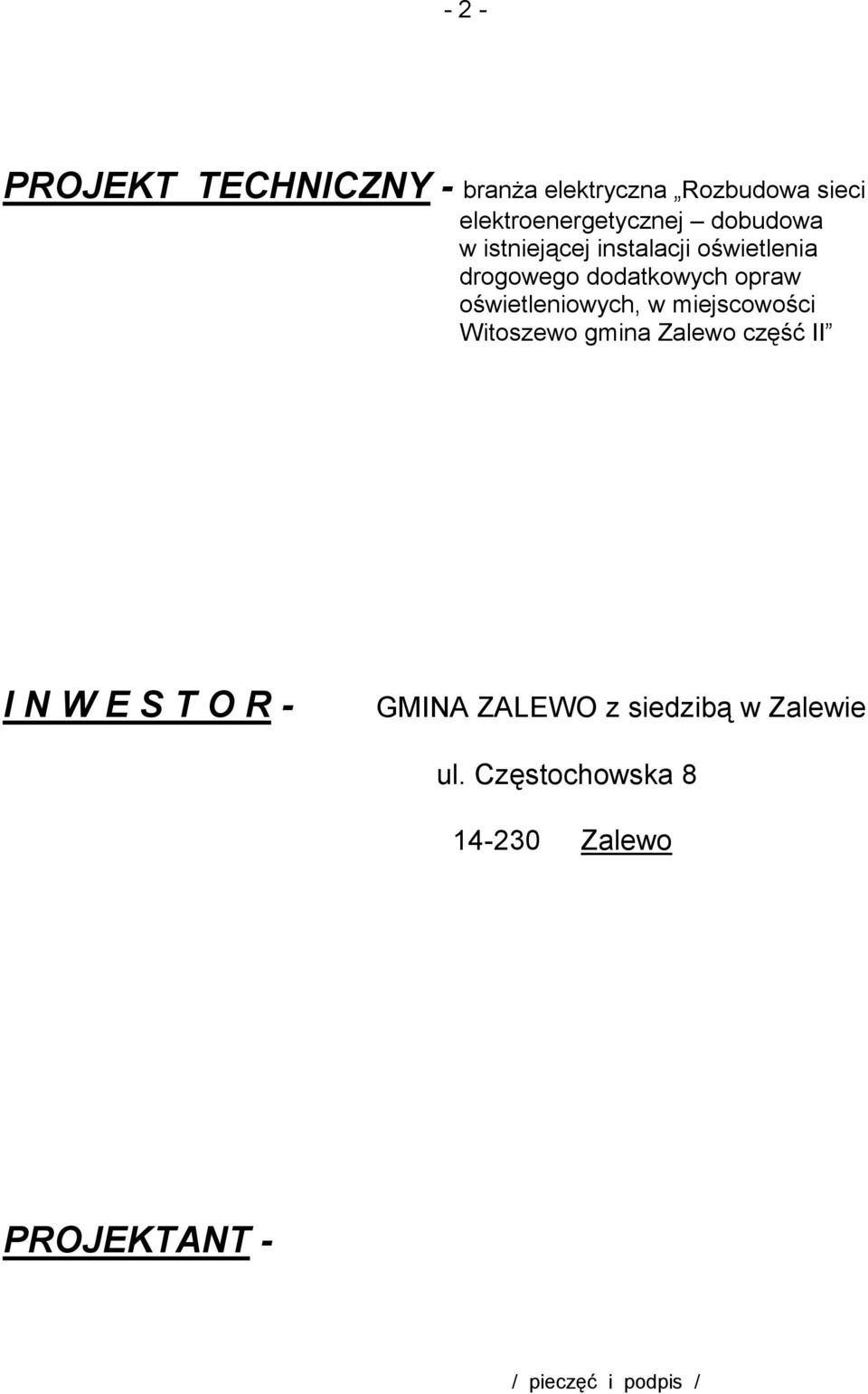

2 - 2 - PROJEKT TECHNICZNY - branża elektryczna Rozbudowa sieci elektroenergetycznej dobudowa w istniejącej instalacji oświetlenia drogowego dodatkowych opraw oświetleniowych, w miejscowości Witoszewo gmina Zalewo część II I N W E S T O R - GMINA ZALEWO z siedzibą w Zalewie ul. Częstochowska Zalewo PROJEKTANT - / pieczęć i podpis /

oświetleniowych, w miejscowości Witoszewo gmina Zalewo część II I N W E S T O R -

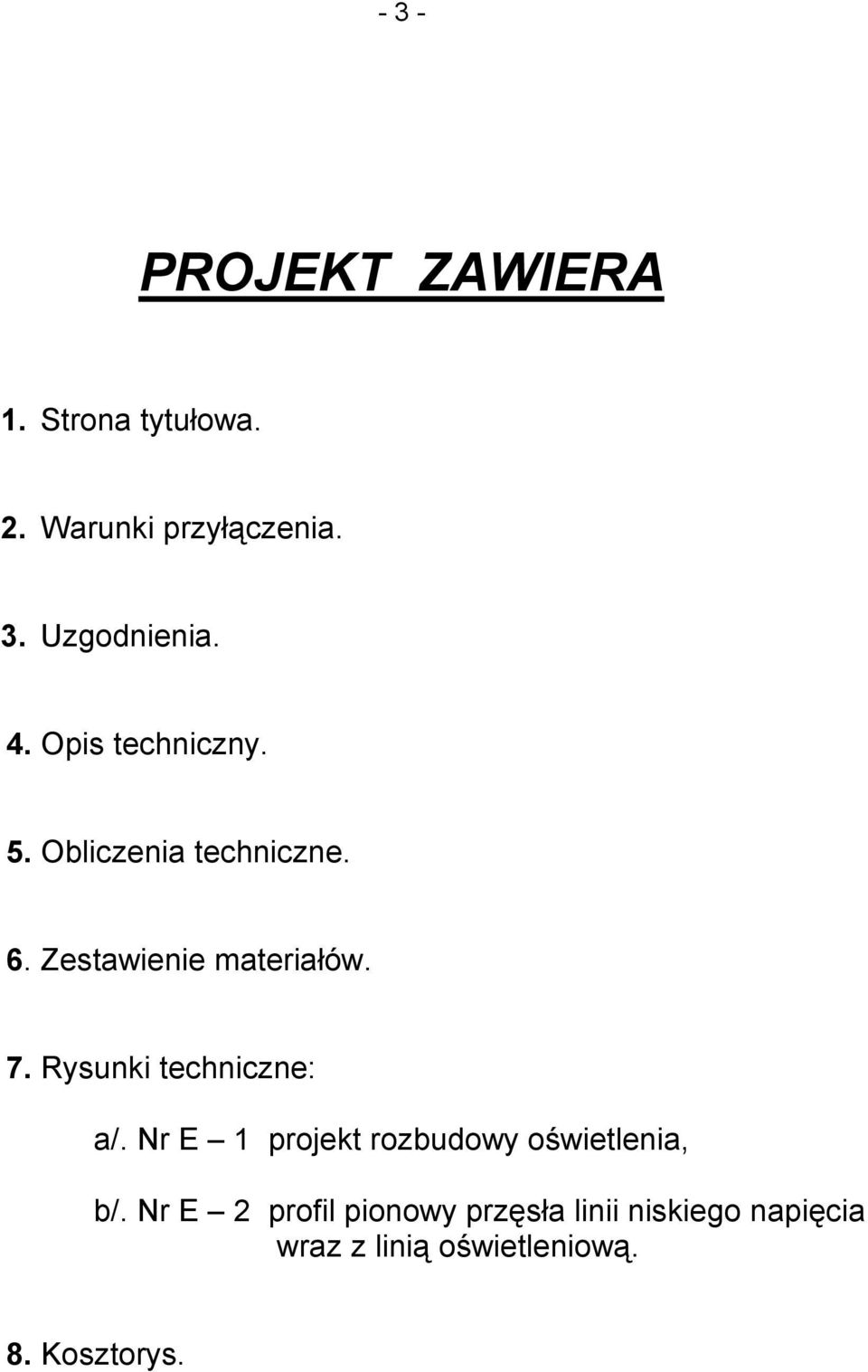

3 - 3 - PROJEKT ZAWIERA 1. Strona tytułowa. 2. Warunki przyłączenia. 3. Uzgodnienia. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Zestawienie materiałów. 7. Rysunki techniczne: a/. Nr E 1 projekt rozbudowy oświetlenia, b/. Nr E 2 profil pionowy przęsła linii niskiego napięcia wraz z linią oświetleniową. 8. Kosztorys.

Rysunki techniczne: a/. Nr E 1 projekt rozbudowy oświetlenia, b/.

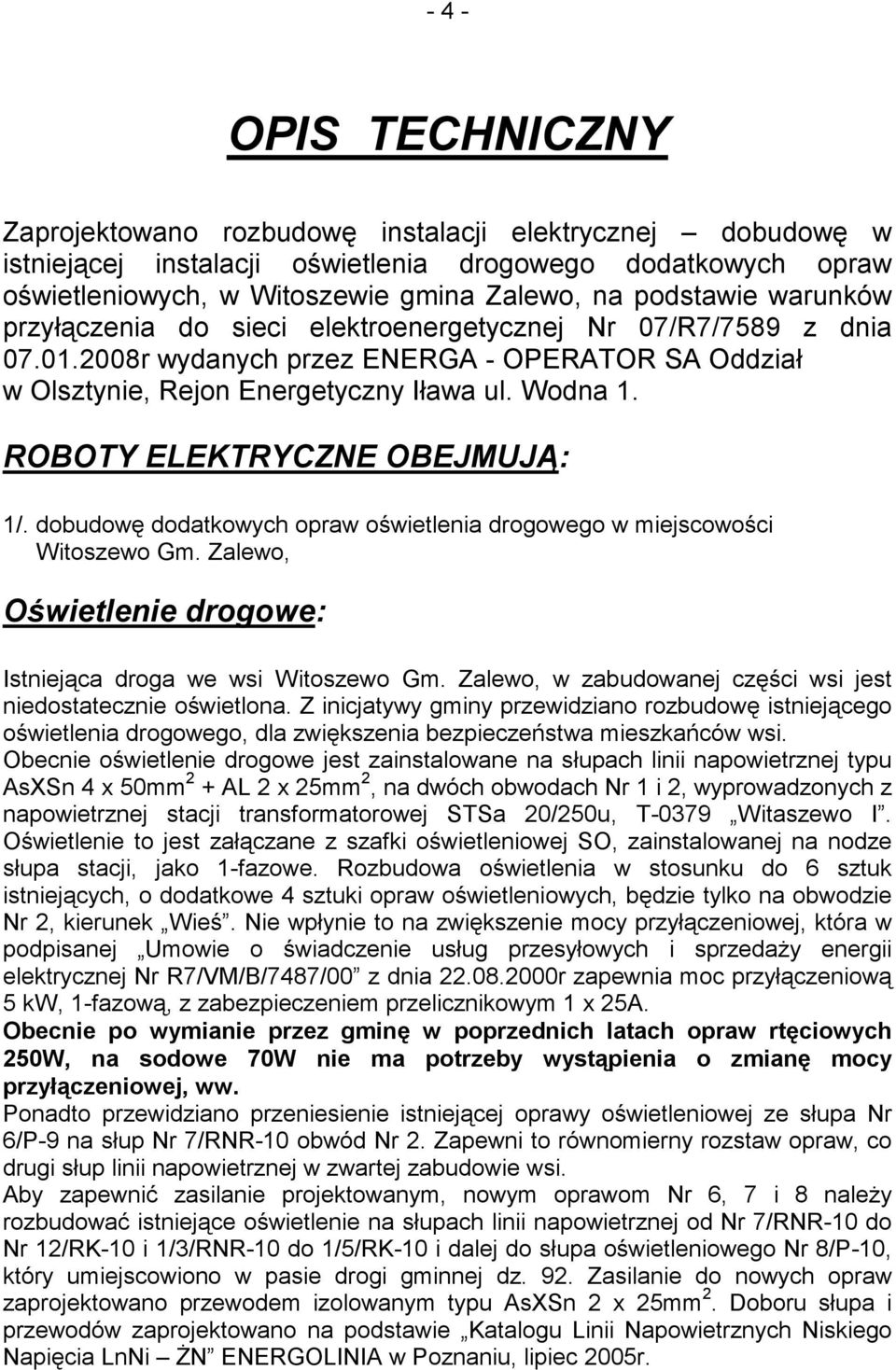

4 - 4 - OPIS TECHNICZNY Zaprojektowano rozbudowę instalacji elektrycznej dobudowę w istniejącej instalacji oświetlenia drogowego dodatkowych opraw oświetleniowych, w Witoszewie gmina Zalewo, na podstawie warunków przyłączenia do sieci elektroenergetycznej Nr 07/R7/7589 z dnia r wydanych przez ENERGA - OPERATOR SA Oddział w Olsztynie, Rejon Energetyczny Iława ul. Wodna 1. ROBOTY ELEKTRYCZNE OBEJMUJĄ: 1/. dobudowę dodatkowych opraw oświetlenia drogowego w miejscowości Witoszewo Gm. Zalewo, Oświetlenie drogowe: Istniejąca droga we wsi Witoszewo Gm. Zalewo, w zabudowanej części wsi jest niedostatecznie oświetlona. Z inicjatywy gminy przewidziano rozbudowę istniejącego oświetlenia drogowego, dla zwiększenia bezpieczeństwa mieszkańców wsi. Obecnie oświetlenie drogowe jest zainstalowane na słupach linii napowietrznej typu AsXSn 4 x 50mm 2 + AL 2 x 25mm 2, na dwóch obwodach Nr 1 i 2, wyprowadzonych z napowietrznej stacji transformatorowej STSa 20/250u, T-0379 Witaszewo I. Oświetlenie to jest załączane z szafki oświetleniowej SO, zainstalowanej na nodze słupa stacji, jako 1-fazowe. Rozbudowa oświetlenia w stosunku do 6 sztuk istniejących, o dodatkowe 4 sztuki opraw oświetleniowych, będzie tylko na obwodzie Nr 2, kierunek Wieś. Nie wpłynie to na zwiększenie mocy przyłączeniowej, która w podpisanej Umowie o świadczenie usług przesyłowych i sprzedaży energii elektrycznej Nr R7/VM/B/7487/00 z dnia r zapewnia moc przyłączeniową 5 kw, 1-fazową, z zabezpieczeniem przelicznikowym 1 x 25A. Obecnie po wymianie przez gminę w poprzednich latach opraw rtęciowych 250W, na sodowe 70W nie ma potrzeby wystąpienia o zmianę mocy przyłączeniowej, ww. Ponadto przewidziano przeniesienie istniejącej oprawy oświetleniowej ze słupa Nr 6/P-9 na słup Nr 7/RNR-10 obwód Nr 2. Zapewni to równomierny rozstaw opraw, co drugi słup linii napowietrznej w zwartej zabudowie wsi. Aby zapewnić zasilanie projektowanym, nowym oprawom Nr 6, 7 i 8 należy rozbudować istniejące oświetlenie na słupach linii napowietrznej od Nr 7/RNR-10 do Nr 12/RK-10 i 1/3/RNR-10 do 1/5/RK-10 i dalej do słupa oświetleniowego Nr 8/P-10, który umiejscowiono w pasie drogi gminnej dz. 92. Zasilanie do nowych opraw zaprojektowano przewodem izolowanym typu AsXSn 2 x 25mm 2. Doboru słupa i przewodów zaprojektowano na podstawie Katalogu Linii Napowietrznych Niskiego Napięcia LnNi ŻN ENERGOLINIA w Poznaniu, lipiec 2005r.

ROBOTY ELEKTRYCZNE OBEJMUJĄ: 1/. dobudowę dodatkowych opraw oświetlenia drogowego w miejscowości Witoszewo Gm. Zalewo, Oświetlenie drogowe: Istniejąca droga we wsi Witoszewo Gm.

5 - 5 - Oprawy oświetleniowe zaprojektowano z Zakładów Sprzętu Oświetleniowego Philips Lighting Poland Oddział w Kętrzynie. Przyjęto oprawy sodowe SGS-101 z lampami sodowymi 70W ( SON(-E/I/T) ) i mocowane na pojedynczym wysięgniku typu WR 1,5/1, nad przewodami. Dobrano 4 sztuki o wysięgu 1,5m. Słupy wyposażyć w bezpieczniki mocowane na przewodzie gołym typu SV z zaciskiem odgałęźnym typ SL ENSTO, z wkładką Bi-Wts 4A, a dla przewodu izolowanego zaciski SL Zasilanie opraw wykonać z istniejącej i projektowanej, ww. linii napowietrznej oświetleniowej przewodem YDY 3 x 2,5mm 2. Miejsce usytuowania istniejących i dodatkowych opraw oświetleniowych oraz skierowanie nowych lamp wykonać zgodnie z Rys. E-1 projektu. Nowy przewód izolowany AsXSn 2 x 25mm 2 oświetleniowy podwiesić pod przewodem istniejącej izolowanej linii napowietrznej AsXSn 4 x 50mm 2 w odstępie h p = 0,35m z naprężeniem 35 mpa. Dla sprawdzenia odległości podwieszonego przewodu do ziemi wykonano przekrój pionowy przęsła linii napowietrznej i przedstawiono go na Rys. Nr E 2 projektu. Uziemienie słupa: Na końcu projektowanego obwodu oświetleniowego wykonać uziemienie słupa Nr 8/P-10 i punktu zerowego linii, z uwagi na zastosowany system ochrony od porażeń jako zerowanie ( TN-C). W tym celu należy wykonać uziemienie ww. słupa i do niego podłączyć ogranicznik przepięć typu ASZH480C 101. Uziom wykonać jako prętowy z prętów miedziowanych typu Galmar i uzyskać należy wartość oporności nie większa niż 10Ω. Ochrona dodatkowa: Jako ochronę dodatkową przed porażeniem prądem elektrycznym należy zastosować zerowanie w istniejącym układzie sieci zasilającej, tj. TN-C. W tym celu części metalowe dobudowanych opraw i ich wysięgniki należy połączyć z przewodem zerowym linii oświetlenia. Wpływ inwestycji na środowisko: Prace związane z budową oświetleni drogowego wykonywane będą przez specjalistów w zakresie wykonawstwa elektrycznego, a materiały użyte do budowy będą posiadać stosowne certyfikaty oraz atesty. Roboty będą prowadzone na już istniejących urządzeniach, tj. linii napowietrznej izolowanej 0,4 kv. Zatem biorąc pod uwagę dodatkowo taki sam poziom napięcia pracy urządzeń oświetleniowych należy ocenić wpływ na środowisko jako znikomy. Odpady i ścinki powstałe w wyniku prac montażowych przekazać do utylizacji, do specjalistycznego zakładu zajmującego się utylizacją

Słupy wyposażyć w bezpieczniki mocowane na przewodzie gołym typu SV.19.25 z zaciskiem odgałęźnym typ SL 21.127 ENSTO, z wkładką Bi-Wts 4A, a dla przewodu izolowanego zaciski SL 21.1. Zasilanie opraw wykonać z istniejącej i projektowanej, ww.

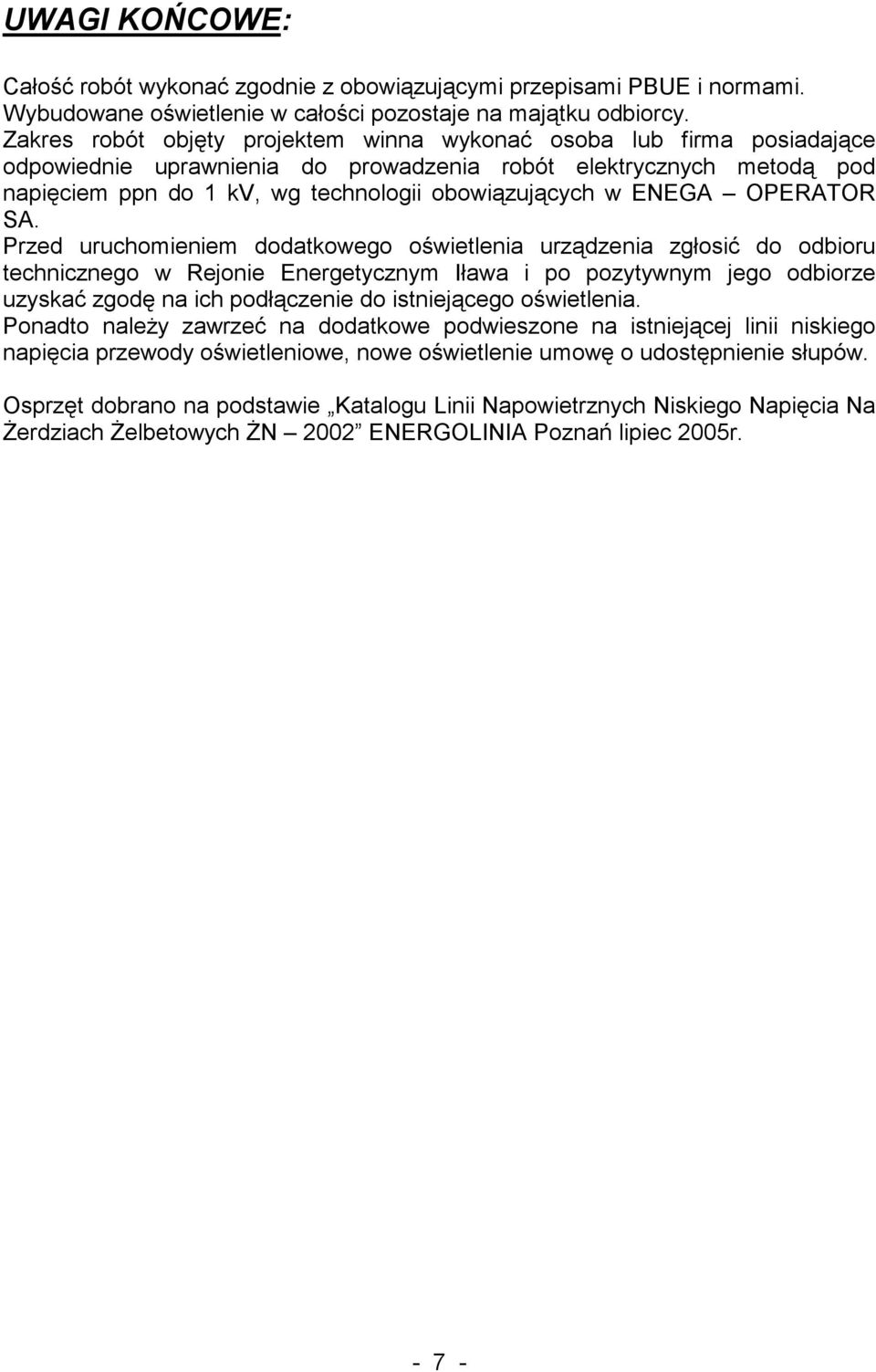

6 UWAGI KOŃCOWE: Całość robót wykonać zgodnie z obowiązującymi przepisami PBUE i normami. Wybudowane oświetlenie w całości pozostaje na majątku odbiorcy. Zakres robót objęty projektem winna wykonać osoba lub firma posiadające odpowiednie uprawnienia do prowadzenia robót elektrycznych metodą pod napięciem ppn do 1 kv, wg technologii obowiązujących w ENEGA OPERATOR SA. Przed uruchomieniem dodatkowego oświetlenia urządzenia zgłosić do odbioru technicznego w Rejonie Energetycznym Iława i po pozytywnym jego odbiorze uzyskać zgodę na ich podłączenie do istniejącego oświetlenia. Ponadto należy zawrzeć na dodatkowe podwieszone na istniejącej linii niskiego napięcia przewody oświetleniowe, nowe oświetlenie umowę o udostępnienie słupów. Osprzęt dobrano na podstawie Katalogu Linii Napowietrznych Niskiego Napięcia Na Żerdziach Żelbetowych ŻN 2002 ENERGOLINIA Poznań lipiec 2005r

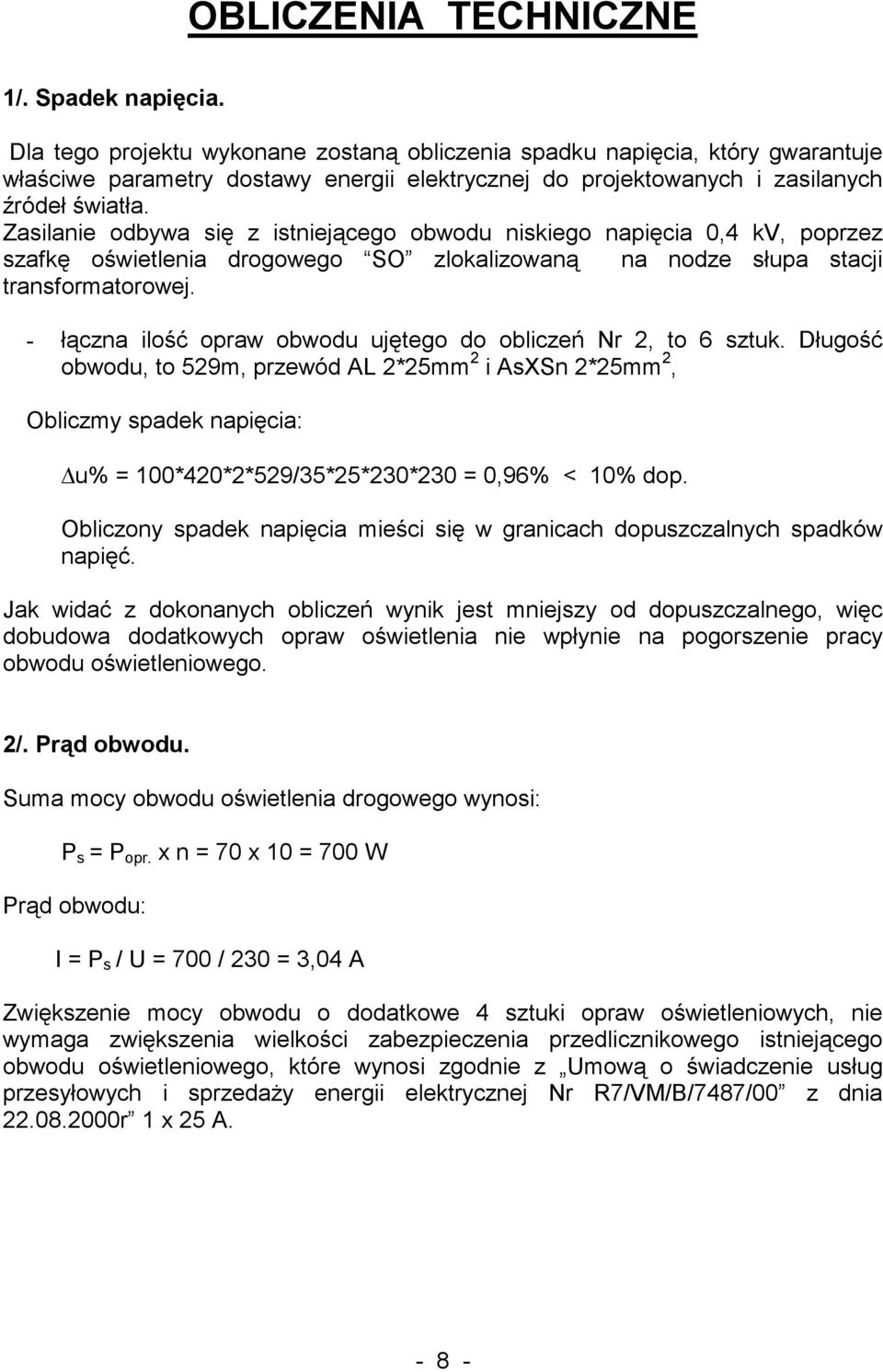

7 OBLICZENIA TECHNICZNE 1/. Spadek napięcia. Dla tego projektu wykonane zostaną obliczenia spadku napięcia, który gwarantuje właściwe parametry dostawy energii elektrycznej do projektowanych i zasilanych źródeł światła. Zasilanie odbywa się z istniejącego obwodu niskiego napięcia 0,4 kv, poprzez szafkę oświetlenia drogowego SO zlokalizowaną na nodze słupa stacji transformatorowej. - łączna ilość opraw obwodu ujętego do obliczeń Nr 2, to 6 sztuk. Długość obwodu, to 529m, przewód AL 2*25mm 2 i AsXSn 2*25mm 2, Obliczmy spadek napięcia: u% = 100*420*2*529/35*25*230*230 = 0,96% < 10% dop. Obliczony spadek napięcia mieści się w granicach dopuszczalnych spadków napięć. Jak widać z dokonanych obliczeń wynik jest mniejszy od dopuszczalnego, więc dobudowa dodatkowych opraw oświetlenia nie wpłynie na pogorszenie pracy obwodu oświetleniowego. 2/. Prąd obwodu. Suma mocy obwodu oświetlenia drogowego wynosi: P s = P opr. x n = 70 x 10 = 700 W Prąd obwodu: I = P s / U = 700 / 230 = 3,04 A Zwiększenie mocy obwodu o dodatkowe 4 sztuki opraw oświetleniowych, nie wymaga zwiększenia wielkości zabezpieczenia przedlicznikowego istniejącego obwodu oświetleniowego, które wynosi zgodnie z Umową o świadczenie usług przesyłowych i sprzedaży energii elektrycznej Nr R7/VM/B/7487/00 z dnia r 1 x 25 A

Zasilanie odbywa się z istniejącego obwodu niskiego napięcia 0,4 kv, poprzez szafkę oświetlenia drogowego SO zlokalizowaną na nodze słupa stacji transformatorowej.

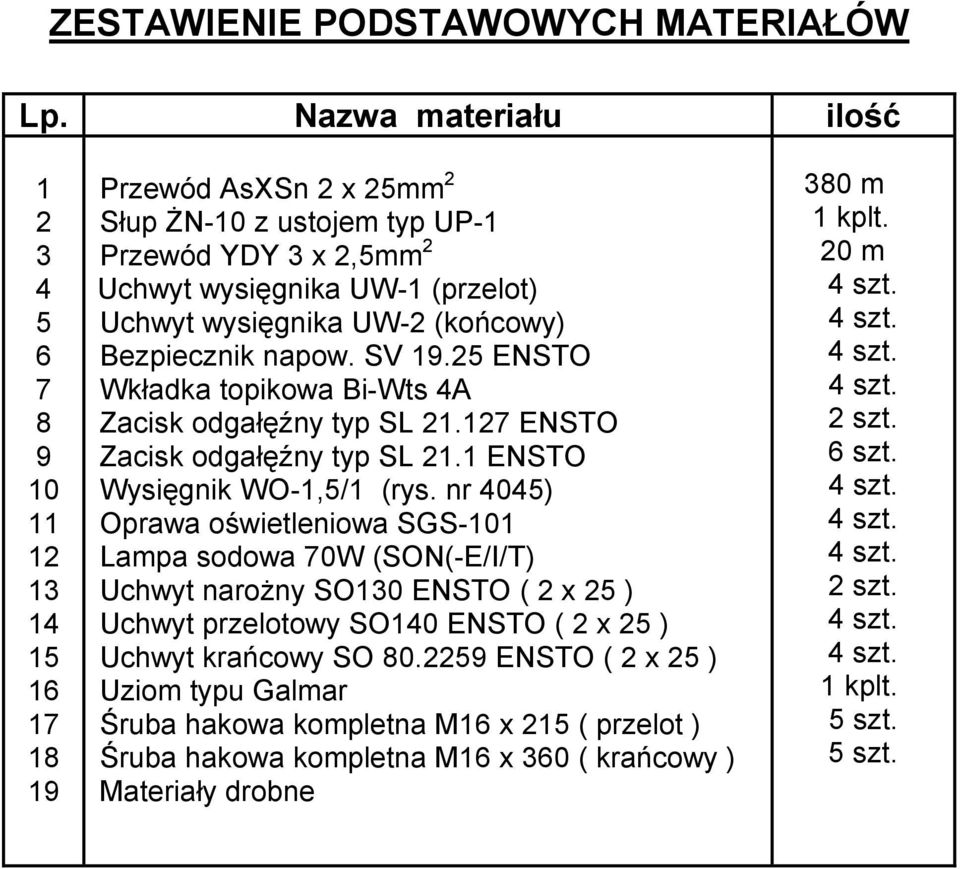

8 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp. Nazwa materiału ilość Przewód AsXSn 2 x 25mm 2 Słup ŻN-10 z ustojem typ UP-1 Przewód YDY 3 x 2,5mm 2 Uchwyt wysięgnika UW-1 (przelot) Uchwyt wysięgnika UW-2 (końcowy) Bezpiecznik napow. SV ENSTO Wkładka topikowa Bi-Wts 4A Zacisk odgałęźny typ SL ENSTO Zacisk odgałęźny typ SL 21.1 ENSTO Wysięgnik WO-1,5/1 (rys. nr 4045) Oprawa oświetleniowa SGS-101 Lampa sodowa 70W (SON(-E/I/T) Uchwyt narożny SO130 ENSTO ( 2 x 25 ) Uchwyt przelotowy SO140 ENSTO ( 2 x 25 ) Uchwyt krańcowy SO ENSTO ( 2 x 25 ) Uziom typu Galmar Śruba hakowa kompletna M16 x 215 ( przelot ) Śruba hakowa kompletna M16 x 360 ( krańcowy ) Materiały drobne 380 m 1 kplt. 20 m 2 szt. 6 szt. 2 szt. 1 kplt. 5 szt. 5 szt.

wysięgnika UW-2 (końcowy) Bezpiecznik napow. SV 19.25 ENSTO Wkładka topikowa Bi-Wts 4A Zacisk odgałęźny typ SL 21.127 ENSTO Zacisk odgałęźny typ SL 21.1 ENSTO Wysięgnik WO-1,5/1 (rys.

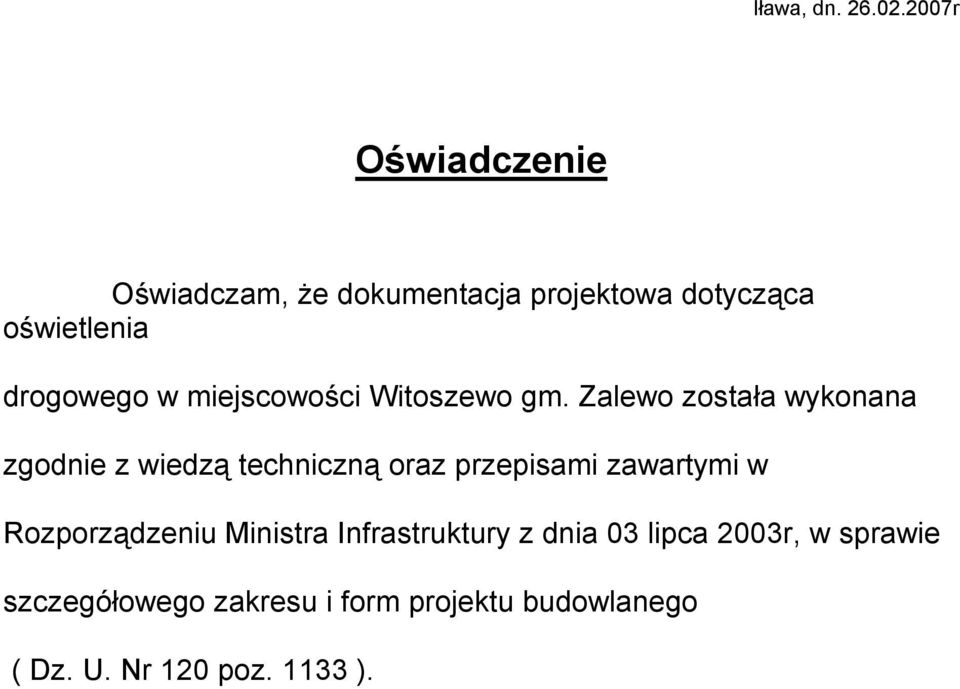

9 Iława, dn r Oświadczenie Oświadczam, że dokumentacja projektowa dotycząca oświetlenia drogowego w miejscowości Witoszewo gm. Zalewo została wykonana zgodnie z wiedzą techniczną oraz przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 03 lipca 2003r, w sprawie szczegółowego zakresu i form projektu budowlanego ( Dz. U. Nr 120 poz ).
