1 Praktyczne aspekty budowy infrastruktury telekomunikacyjnej w pasie drogowym Prezentuje: Michał Matuszewski

2 Ocena zakresu inwestycji. Na początek wystarczy: 1. maps.google.com 2. pilot.pl 3. inne mapy poglądowe Co jest konieczne? ustalenie hipotetycznej trasy, odległości pomiędzy punktami. Zagadnienie komiwojażera ustalenie trasy o minimalnych nakładach finansowych.

3 Oszacowanie kosztów. Ustalamy: 1. Odległości 2. Właścicieli terenów 3. Ilość przyłączy 4. Ilość studni, zasobników 5. Przepustów pod drogami, mostami, strumieniami 6. Ilość rur, światłowodu, muf, tacek i innego osprzętu Średni koszt budowy metra bieżącego kanalizacji od 40 do 90pln.

4 Precyzowanie kosztów - przedmiar. Cena jednostki obmiarowej: 1. Ułożenie 1 mb linii kablowej obejmuje: -wytyczenie rowów dla kabli -wyznaczenie obrysu rowu -wykonanie wykopu przez odspojenie gruntu z przeznaczeniem na odkład wzdłuż wykopu -wyrównanie dna gotowego wykopu -ułożenie rur osłonowych w wykopie -wykonanie połączeń elementów -uszczelnienie połączeń oraz wylotów -nasypanie warstwy piasku grubości 2 x 10cm -zasypanie wykopu gruntem z odkładu warstwami grubości co 20cm -ubicie ręczne i mechaniczne warstw gruntu -rozplantowanie nadmiaru gruntu -załadowanie odspojonej ziemi lub gruzu na środki transportowe oraz wywiezienie i wyładowanie -badania szczelności, obsługa geodezyjna.

5 Precyzowanie kosztów - oszczędności. Cena jednostki obmiarowej: 1. Ułożenie 1 mb linii kablowej obejmuje: -wytyczenie rowów dla kabli -wyznaczenie obrysu rowu -wykonanie wykopu przez odspojenie gruntu z przeznaczeniem na odkład wzdłuż wykopu -wyrównanie dna gotowego wykopu -ułożenie rur osłonowych w wykopie -wykonanie połączeń elementów -uszczelnienie połączeń oraz wylotów -nasypanie warstwy piasku grubości 2 x 10cm -zasypanie wykopu gruntem z odkładu warstwami grubości co 20cm -ubicie ręczne i mechaniczne warstw gruntu -rozplantowanie nadmiaru gruntu -załadowanie odspojonej ziemi lub gruzu na środki transportowe oraz wywiezienie i wyładowanie -badania szczelności, obsługa geodezyjna.

6 Precyzowanie kosztów opłaty, podatki. Opłacie podlega: 1. Zajęcie pasa na czas wykonywania prac np: 5pln za każdy metr drogi dziennie, 3pln za każdy metr chodnika dziennie, 2pln za każdy metr pobocza dziennie. 2. Umieszczenie urządzeń w pasie drogowym np: 40pln za metr kwadratowy rocznie. 2a. Opłata za 1000mb rury RHDPE 40mm wyniesie więc: 1000mb x 0,04m x 40pln = 1600 pln rocznie. 2b. Dla odległości np Resko Gryfice (MEDICAM 20km DW): mb x 0,04m x 40pln = pln rocznie! - jedna rura!!

7 Przebudowa dróg wojewódzkich.

8 Przebudowa dróg wojewódzkich.

9 Budowa kanalizacji kolejność. Kolejność kroków: 1. Koncepcja projektowa oraz wstępna analiza ekonomiczna. 2. Wniosek o lokalizację inwestycji celu publicznego vs MPZP 3. Geodeta i Ośrodek Kartografii pomoc w ustaleniu właścicieli działek 4. Projektant 5. Zakład Uzgadniania Dokumentacji ZUD 6. Pozwolenie na budowę. 7. Kierownik budowy i wykonawca. 8. Materiał. 9. Kontrola i odbiór wykonanych prac. 10. Uruchomienie.

10 Budowa kanalizacji kolejność, przebudowa dróg. Kolejność kroków: 1. Koncepcja projektowa oraz wstępna analiza ekonomiczna. 2. Wniosek o lokalizację inwestycji celu publicznego vs MPZP 3. Geodeta i Ośrodek Kartografii pomoc w ustaleniu właścicieli działek 4. Projektant 5. Zakład Uzgadniania Dokumentacji ZUD 6. Pozwolenie na budowę. 7. Kierownik budowy i wykonawca. 8. Materiał. 9. Kontrola i odbiór wykonanych prac. 10. Uruchomienie. Jaka kolejność przy przebudowie drogi? Co z ujawnionymi trasami kabli podczas prac ziemnych?

11 Możliwe kłopoty. Uprzejmie donoszę: 1. Straż miejska. 2. Policja. 3. Zakład elektryczny - rejon. 4. Zakład wodociągów. 5. Zakład gazownictwa. 6. Nadzór budowlany. 7. PIP. 8. PUP. 9. Gmina lub starostwo. 10. Prasa.

12 Budowanie spokoju kolejność zgłoszeń. Zgłoszeń dokonujemy: 1. Nadzór Budowalny w Starostwie jeśli wymagane (przyłącze vs budowa) na 7 dni przed planowanym rozpoczęciem prac. 2. Zajęcie pasa, chodnika lub jezdni u zarządcy drogi (Gmina, Powiat). Odpłatność stosownie do zajmowanej powierzchni od 2 do 5 złotych za metr kwadratowy. 3. Ośrodek geodezji i kartografii czyli Geodeta tyczenie oraz inwentaryzacja od 100 do 200 złotych za 100mb trasy. inet Meeting Lokalizacja kanałów 22-23technologicznych października 2009w pasie drogowym.

13 Jak radzić sobie w terenie. Czyli odwracamy uwagę od tego co niepotrzebne.

14 Możliwe pułapki.

15 Budowa kanalizacji oszczędzanie.

16 Budowa kanalizacji praktyka i koszty.

17 Budowa kanalizacji praktyka i koszty.

18 Budowa kanalizacji praktyka i koszty.

19 Budowa kanalizacji praktyka i koszty.

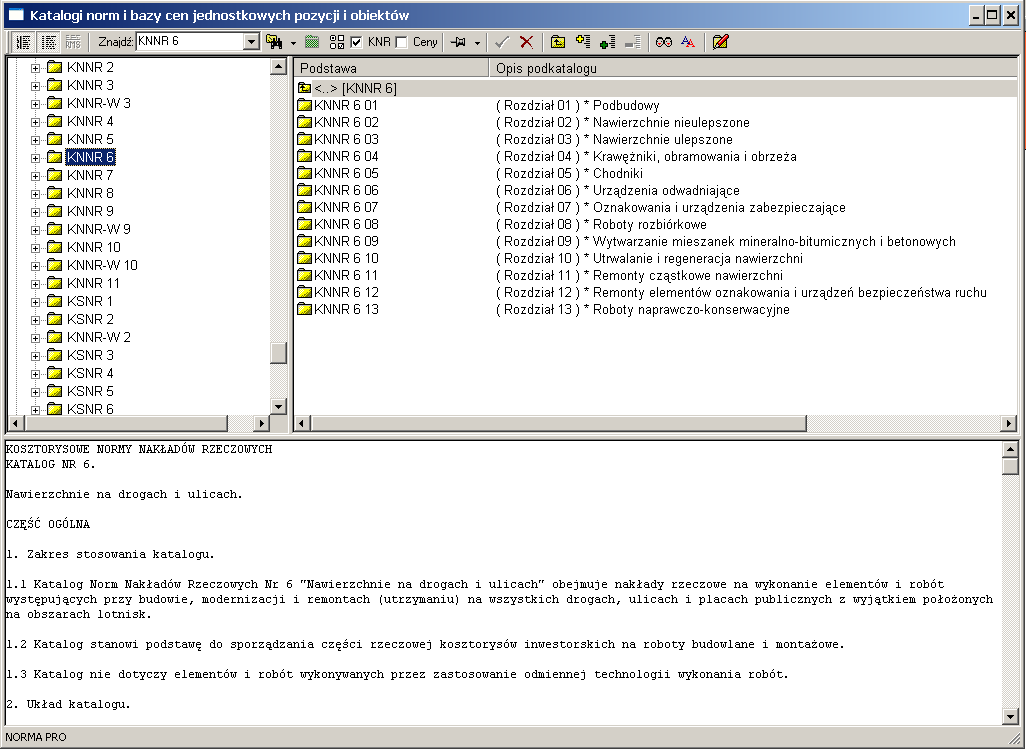

20 Budowa kanalizacji katalog norm.

21 Budowa kanalizacji koszty robocizny. Długość odcinka - 100mb

22 Budowa kanalizacji koszty ogółem. Długość odcinka - 100mb

23 Wnioski 1. Instalacje wzdłuż drogi to ułatwienie budowy (logistyka) oraz obsługi I konserwacji (dojazd, oznakowanie). 2. Obecnie każdy minimalizuje inwestycje wzdłuż dróg szczególnie wyżej niż powiatowe z uwagi na obowiązujące przepisy. 3. Na kanalizacji teletechnicznej można zarabiać. 4. Tylko infrastruktura pasywna, zamiast rury fi 110 układane min 3 x fi 40mm te same koszty materiału, robocizna 20% mniej. Układanie światłowodu np 96J zaspokoii potrzeby na kilka lat. 5. Dostęp do zasobów np wg doświadczeń UKE, uzyskane środki za dzierżawę przeznaczone na konserwację, firma wybierana w drodze przetargu wg doświadczeń gddkia lub wzdw. 6. Realna szansa zbudowania prawdziwych tras alternatywnych dla transmisji (przypadek OKO 10835). 7. Możliwość monitorowania dróg, rozkładu ruchu (zintegrowane systemy zarządzania ruchem), liczenia aut, masy, viatoll, inne...

24 Normy ZN-96/TPS.A Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne ZN-96/TPS.A Rury z polichlorku winylu (PCV). Wymagania i badania. ZN-96/TPS.A Przywieszki identyfikacyjne. Wymagania i badania. ZN-96/TPS.A Studnie kablowe. Wymagania i badania. ZN-96/TPS.A Linie kablowe o torach miedzianych. Ogólne wymagania techniczne ZN-96/TPS.A Łączniki żył. Wymagania i badania. ZN-96/TPS.A Łączówki i głowice kablowe. Wymagania i badania. ZN-96/TPS.A Urządzenia ochrony ludzi i instalacji przed przepięciami. Wymagania I badania. ZN-96/TPS.A Systemy uziemiające obiektów telekomunikacyjnych. Wymagania i badania. ZN-96/TPS.A Telekomunikacyjne linie kablowe dalekosiężne. Linie optotelekomunikacyjne. Ogólne wymagania techniczne ZN-96/TPS.A Kable optotelekomunikacyjne. Wymagania i badania. ZN-96/TPSA Zbliżenia i skrzyowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania.

25 Normy ZN-96/TPS.A Złącza spajane światłowodów jednomodowych.wymagania i badania. ZN-96/TPS.A Złączki światłowodowe i kable stacyjne. Wymagania i badania. ZN-96/TPS.A Osłony złączowe. Wymagania i badania. ZN-96/TPS.A Kanalizacja pierwotna. Wymagania i badania. ZN-96/TPS.A Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. ZN-96/TPS.A Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. ZN-96/TPS.A Rury trudnopalne (RHDPEt). Wymagania i badania. ZN-96/TPS.A Złączki rur. Wymagania i badania. ZN-96/TPS.A Uszczelki końców rur. Wymagania i badania. ZN-96/TPS.A Przywieszki identyfikacyjne. Wymagania i badania. ZN-96/TPS.A Studnie kablowe. Wymagania i badania ZN-96/TPS.A Zabezpieczone pokrywy studni kablowych, dodatkowe (wew). Wymagania i badania.

26 Zajęcie pasa drogowego - przepisy. Podstawa opracowania: 1. Ustawa Prawo o ruchu drogowym z dnia 20 czerwca 1997r. /tekst jednolity z 2005r. (Dz. U. z 2005 Nr 108 poz. 908 z późniejszymi zmianami) 2. Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia 31 lipca 2002 w sprawie znaków i sygnałów drogowych (Dz.U.Nr 170 z 2002r. Poz. 1393). 3. Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem (Dz.U.Nr 177 z 2003r. Poz. 1729). 4. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 września 2003r. w sprawie kierowania ruchem drogowym (Dz. U. Nr 182 z 2003r. Poz. 1784) 5. Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach stanowiące załącznik do Nr 220, poz (Dz. U. z dnia 23 grudnia 2003r.)?

27 Pracując róbmy przerwy.

28 Dziękuję za uwagę. Michał Matuszewski inet NowoNET Gryfice Prezentowane foto dzięki uprzejmości PRD Nowogard grupa POL-Dróg
