1. CHARAKTERYSTYKA OGÓLNA.

Transkrypt

1 Spis treści 1. Charakterystyka ogólna str.3 2. Charakterystyka techniczna str.4 3. Warunki techniczne Telekomunikacji Polskiej S.A. Pion Technicznej Obsługi Klienta w Katowicach z dnia r str.8 4. Opinia PZUDP w Opolu nr GK z dnia r str Plan orientacyjny str Projektowany przebieg przebudowywanej sieci telekomunikacyjnej str Schemat istniejącej kanalizacji kablowej str Schemat istniejących linii optycznych str Schemat istniejących kabli miedzianych str Schemat projektowanej kanalizacji kablowej str Schemat projektowanych linii optycznych str Schemat projektowanych kabli miedzianych str Zestawienie wybranych materiałów str Symbole sieci telekomunikacyjnej str.20 2

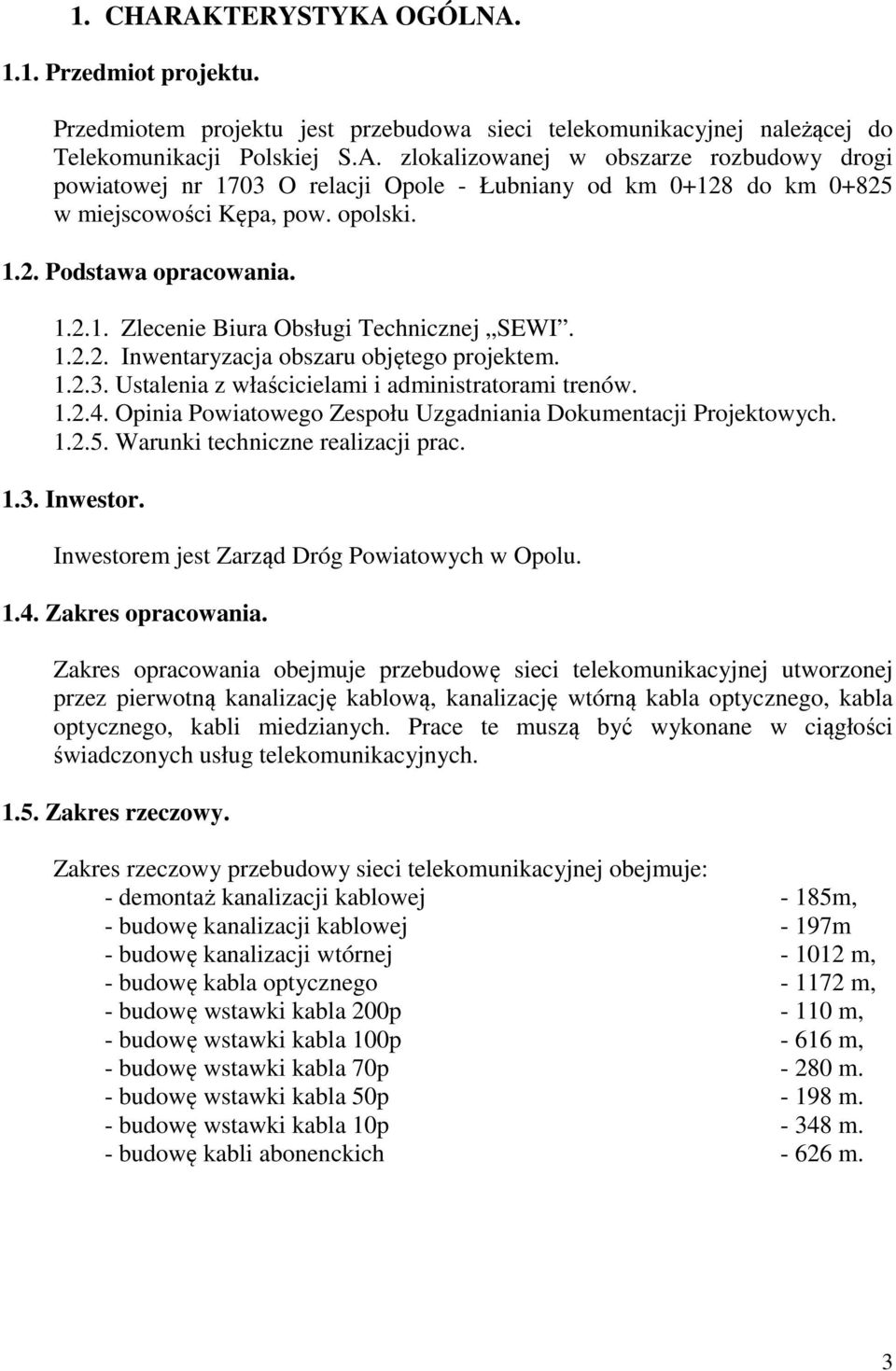

2 1. CHARAKTERYSTYKA OGÓLNA Przedmiot projektu. Przedmiotem projektu jest przebudowa sieci telekomunikacyjnej należącej do Telekomunikacji Polskiej S.A. zlokalizowanej w obszarze rozbudowy drogi powiatowej nr 1703 O relacji Opole - Łubniany od km do km w miejscowości Kępa, pow. opolski Podstawa opracowania Zlecenie Biura Obsługi Technicznej SEWI Inwentaryzacja obszaru objętego projektem Ustalenia z właścicielami i administratorami trenów Opinia Powiatowego Zespołu Uzgadniania Dokumentacji Projektowych Warunki techniczne realizacji prac Inwestor. Inwestorem jest Zarząd Dróg Powiatowych w Opolu Zakres opracowania. Zakres opracowania obejmuje przebudowę sieci telekomunikacyjnej utworzonej przez pierwotną kanalizację kablową, kanalizację wtórną kabla optycznego, kabla optycznego, kabli miedzianych. Prace te muszą być wykonane w ciągłości świadczonych usług telekomunikacyjnych Zakres rzeczowy. Zakres rzeczowy przebudowy sieci telekomunikacyjnej obejmuje: - demontaż kanalizacji kablowej - 185m, - budowę kanalizacji kablowej - 197m - budowę kanalizacji wtórnej m, - budowę kabla optycznego m, - budowę wstawki kabla 200p m, - budowę wstawki kabla 100p m, - budowę wstawki kabla 70p m. - budowę wstawki kabla 50p m. - budowę wstawki kabla 10p m. - budowę kabli abonenckich m. 3

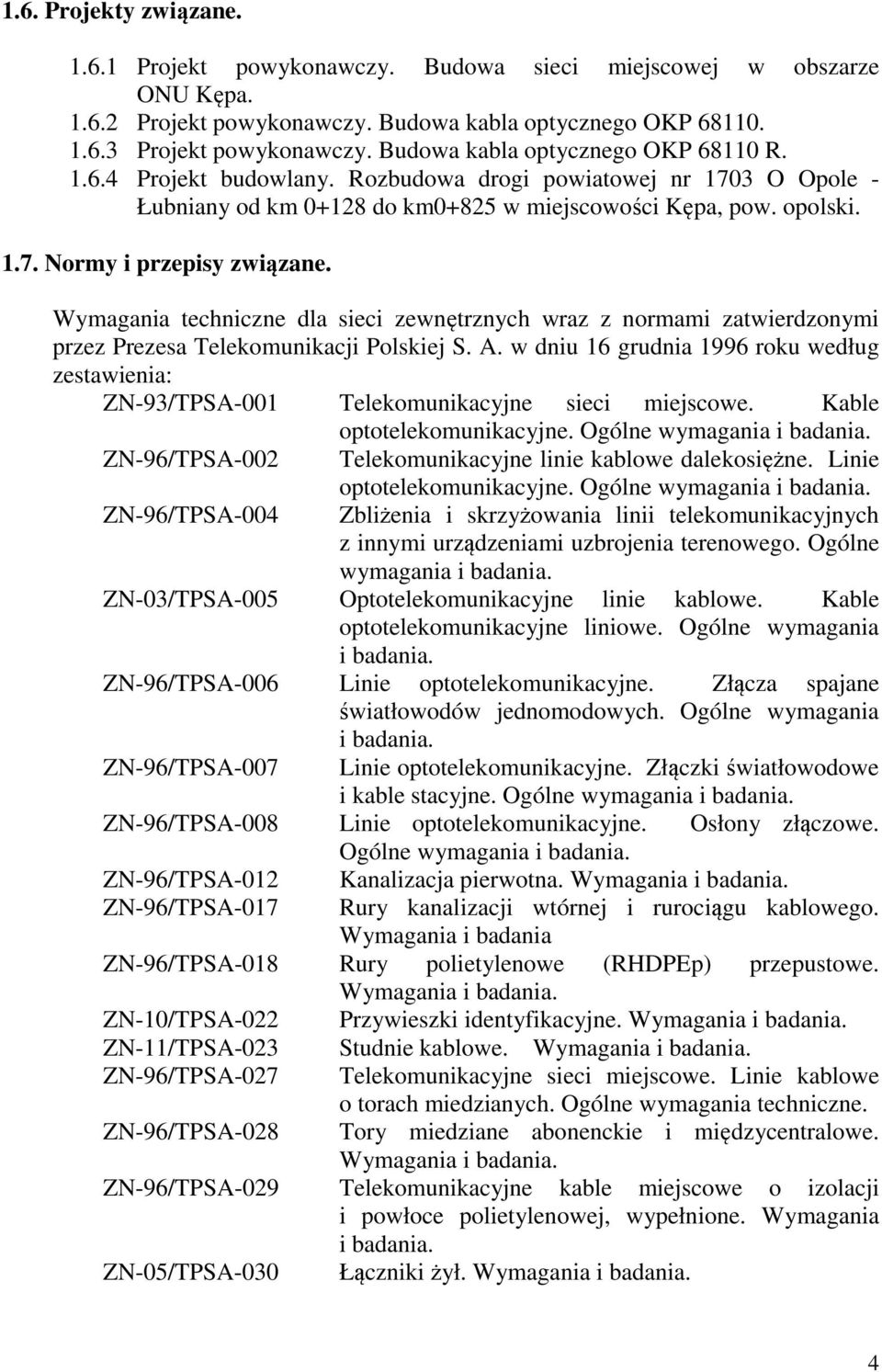

3 1.6. Projekty związane Projekt powykonawczy. Budowa sieci miejscowej w obszarze ONU Kępa Projekt powykonawczy. Budowa kabla optycznego OKP Projekt powykonawczy. Budowa kabla optycznego OKP R Projekt budowlany. Rozbudowa drogi powiatowej nr 1703 O Opole - Łubniany od km do km0+825 w miejscowości Kępa, pow. opolski Normy i przepisy związane. Wymagania techniczne dla sieci zewnętrznych wraz z normami zatwierdzonymi przez Prezesa Telekomunikacji Polskiej S. A. w dniu 16 grudnia 1996 roku według zestawienia: ZN-93/TPSA-001 Telekomunikacyjne sieci miejscowe. Kable optotelekomunikacyjne. Ogólne wymagania i badania. ZN-96/TPSA-002 Telekomunikacyjne linie kablowe dalekosiężne. Linie ZN-96/TPSA-004 optotelekomunikacyjne. Ogólne wymagania i badania. Zbliżenia i skrzyżowania linii telekomunikacyjnych z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania. ZN-03/TPSA-005 Optotelekomunikacyjne linie kablowe. Kable optotelekomunikacyjne liniowe. Ogólne wymagania i badania. ZN-96/TPSA-006 Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Ogólne wymagania i badania. ZN-96/TPSA-007 Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Ogólne wymagania i badania. ZN-96/TPSA-008 Linie optotelekomunikacyjne. Osłony złączowe. Ogólne wymagania i badania. ZN-96/TPSA-012 Kanalizacja pierwotna. Wymagania i badania. ZN-96/TPSA-017 Rury kanalizacji wtórnej i rurociągu kablowego. Wymagania i badania ZN-96/TPSA-018 Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. ZN-10/TPSA-022 Przywieszki identyfikacyjne. Wymagania i badania. ZN-11/TPSA-023 Studnie kablowe. Wymagania i badania. ZN-96/TPSA-027 Telekomunikacyjne sieci miejscowe. Linie kablowe o torach miedzianych. Ogólne wymagania techniczne. ZN-96/TPSA-028 Tory miedziane abonenckie i międzycentralowe. Wymagania i badania. ZN-96/TPSA-029 Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione. Wymagania i badania. ZN-05/TPSA-030 Łączniki żył. Wymagania i badania. 4

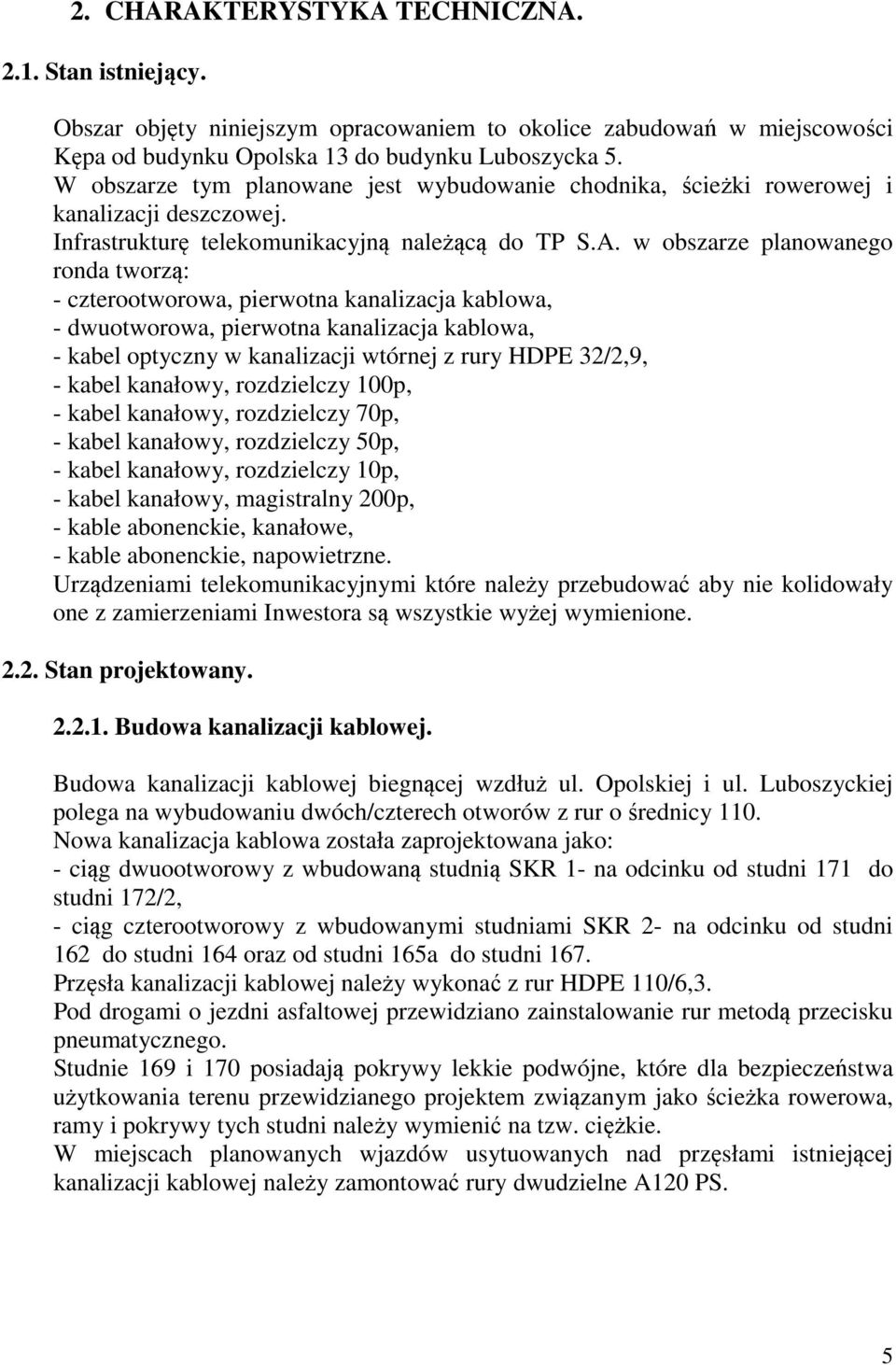

4 2. CHARAKTERYSTYKA TECHNICZNA Stan istniejący. Obszar objęty niniejszym opracowaniem to okolice zabudowań w miejscowości Kępa od budynku Opolska 13 do budynku Luboszycka 5. W obszarze tym planowane jest wybudowanie chodnika, ścieżki rowerowej i kanalizacji deszczowej. Infrastrukturę telekomunikacyjną należącą do TP S.A. w obszarze planowanego ronda tworzą: - czterootworowa, pierwotna kanalizacja kablowa, - dwuotworowa, pierwotna kanalizacja kablowa, - kabel optyczny w kanalizacji wtórnej z rury HDPE 32/2,9, - kabel kanałowy, rozdzielczy 100p, - kabel kanałowy, rozdzielczy 70p, - kabel kanałowy, rozdzielczy 50p, - kabel kanałowy, rozdzielczy 10p, - kabel kanałowy, magistralny 200p, - kable abonenckie, kanałowe, - kable abonenckie, napowietrzne. Urządzeniami telekomunikacyjnymi które należy przebudować aby nie kolidowały one z zamierzeniami Inwestora są wszystkie wyżej wymienione Stan projektowany Budowa kanalizacji kablowej. Budowa kanalizacji kablowej biegnącej wzdłuż ul. Opolskiej i ul. Luboszyckiej polega na wybudowaniu dwóch/czterech otworów z rur o średnicy 110. Nowa kanalizacja kablowa została zaprojektowana jako: - ciąg dwuootworowy z wbudowaną studnią SKR 1- na odcinku od studni 171 do studni 172/2, - ciąg czterootworowy z wbudowanymi studniami SKR 2- na odcinku od studni 162 do studni 164 oraz od studni 165a do studni 167. Przęsła kanalizacji kablowej należy wykonać z rur HDPE 110/6,3. Pod drogami o jezdni asfaltowej przewidziano zainstalowanie rur metodą przecisku pneumatycznego. Studnie 169 i 170 posiadają pokrywy lekkie podwójne, które dla bezpieczeństwa użytkowania terenu przewidzianego projektem związanym jako ścieżka rowerowa, ramy i pokrywy tych studni należy wymienić na tzw. ciężkie. W miejscach planowanych wjazdów usytuowanych nad przęsłami istniejącej kanalizacji kablowej należy zamontować rury dwudzielne A120 PS. 5

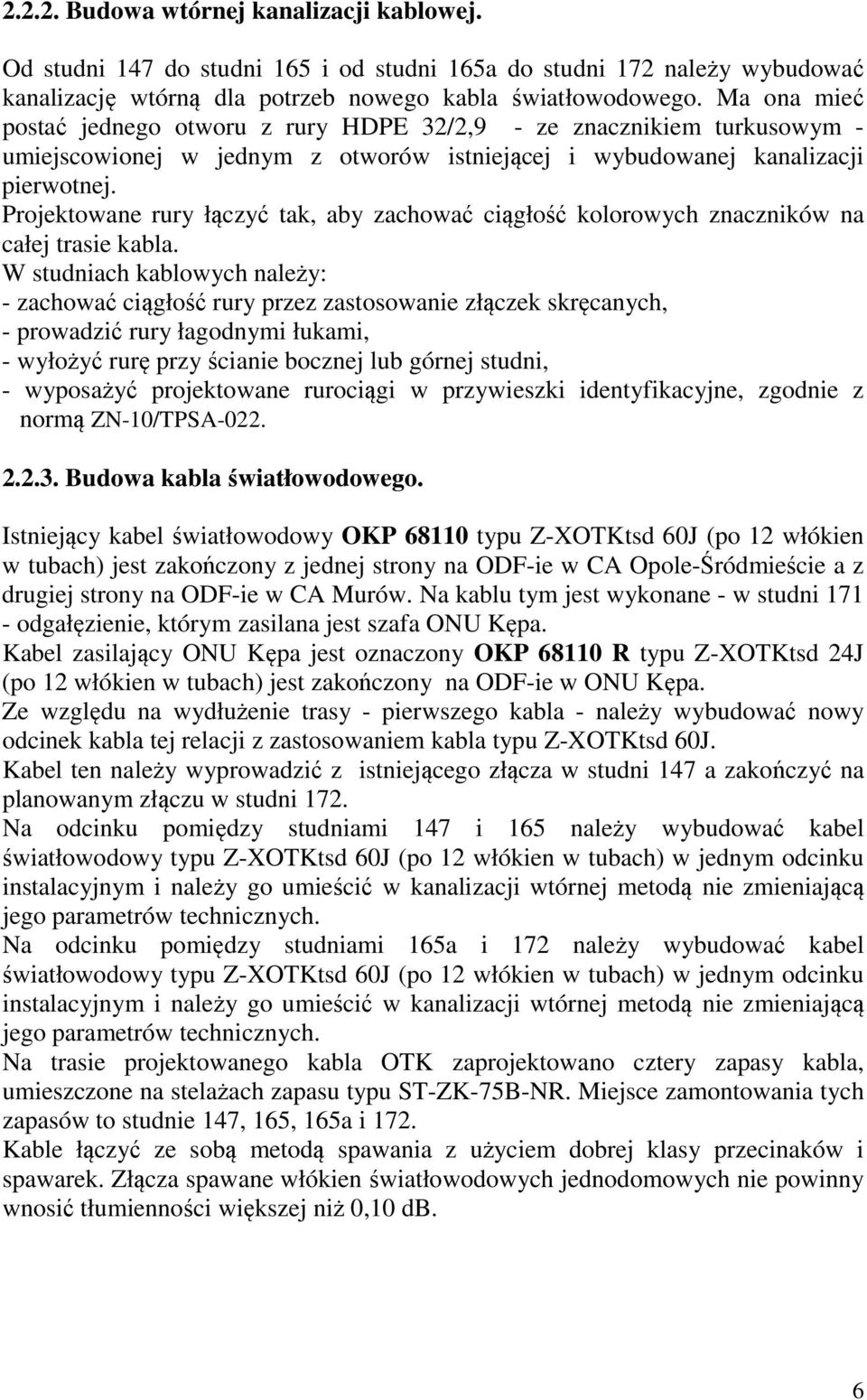

5 Budowa wtórnej kanalizacji kablowej. Od studni 147 do studni 165 i od studni 165a do studni 172 należy wybudować kanalizację wtórną dla potrzeb nowego kabla światłowodowego. Ma ona mieć postać jednego otworu z rury HDPE 32/2,9 - ze znacznikiem turkusowym - umiejscowionej w jednym z otworów istniejącej i wybudowanej kanalizacji pierwotnej. Projektowane rury łączyć tak, aby zachować ciągłość kolorowych znaczników na całej trasie kabla. W studniach kablowych należy: - zachować ciągłość rury przez zastosowanie złączek skręcanych, - prowadzić rury łagodnymi łukami, - wyłożyć rurę przy ścianie bocznej lub górnej studni, - wyposażyć projektowane rurociągi w przywieszki identyfikacyjne, zgodnie z normą ZN-10/TPSA Budowa kabla światłowodowego. Istniejący kabel światłowodowy OKP typu Z-XOTKtsd 60J (po 12 włókien w tubach) jest zakończony z jednej strony na ODF-ie w CA Opole-Śródmieście a z drugiej strony na ODF-ie w CA Murów. Na kablu tym jest wykonane - w studni odgałęzienie, którym zasilana jest szafa ONU Kępa. Kabel zasilający ONU Kępa jest oznaczony OKP R typu Z-XOTKtsd 24J (po 12 włókien w tubach) jest zakończony na ODF-ie w ONU Kępa. Ze względu na wydłużenie trasy - pierwszego kabla - należy wybudować nowy odcinek kabla tej relacji z zastosowaniem kabla typu Z-XOTKtsd 60J. Kabel ten należy wyprowadzić z istniejącego złącza w studni 147 a zakończyć na planowanym złączu w studni 172. Na odcinku pomiędzy studniami 147 i 165 należy wybudować kabel światłowodowy typu Z-XOTKtsd 60J (po 12 włókien w tubach) w jednym odcinku instalacyjnym i należy go umieścić w kanalizacji wtórnej metodą nie zmieniającą jego parametrów technicznych. Na odcinku pomiędzy studniami 165a i 172 należy wybudować kabel światłowodowy typu Z-XOTKtsd 60J (po 12 włókien w tubach) w jednym odcinku instalacyjnym i należy go umieścić w kanalizacji wtórnej metodą nie zmieniającą jego parametrów technicznych. Na trasie projektowanego kabla OTK zaprojektowano cztery zapasy kabla, umieszczone na stelażach zapasu typu ST-ZK-75B-NR. Miejsce zamontowania tych zapasów to studnie 147, 165, 165a i 172. Kable łączyć ze sobą metodą spawania z użyciem dobrej klasy przecinaków i spawarek. Złącza spawane włókien światłowodowych jednodomowych nie powinny wnosić tłumienności większej niż 0,10 db. 6
