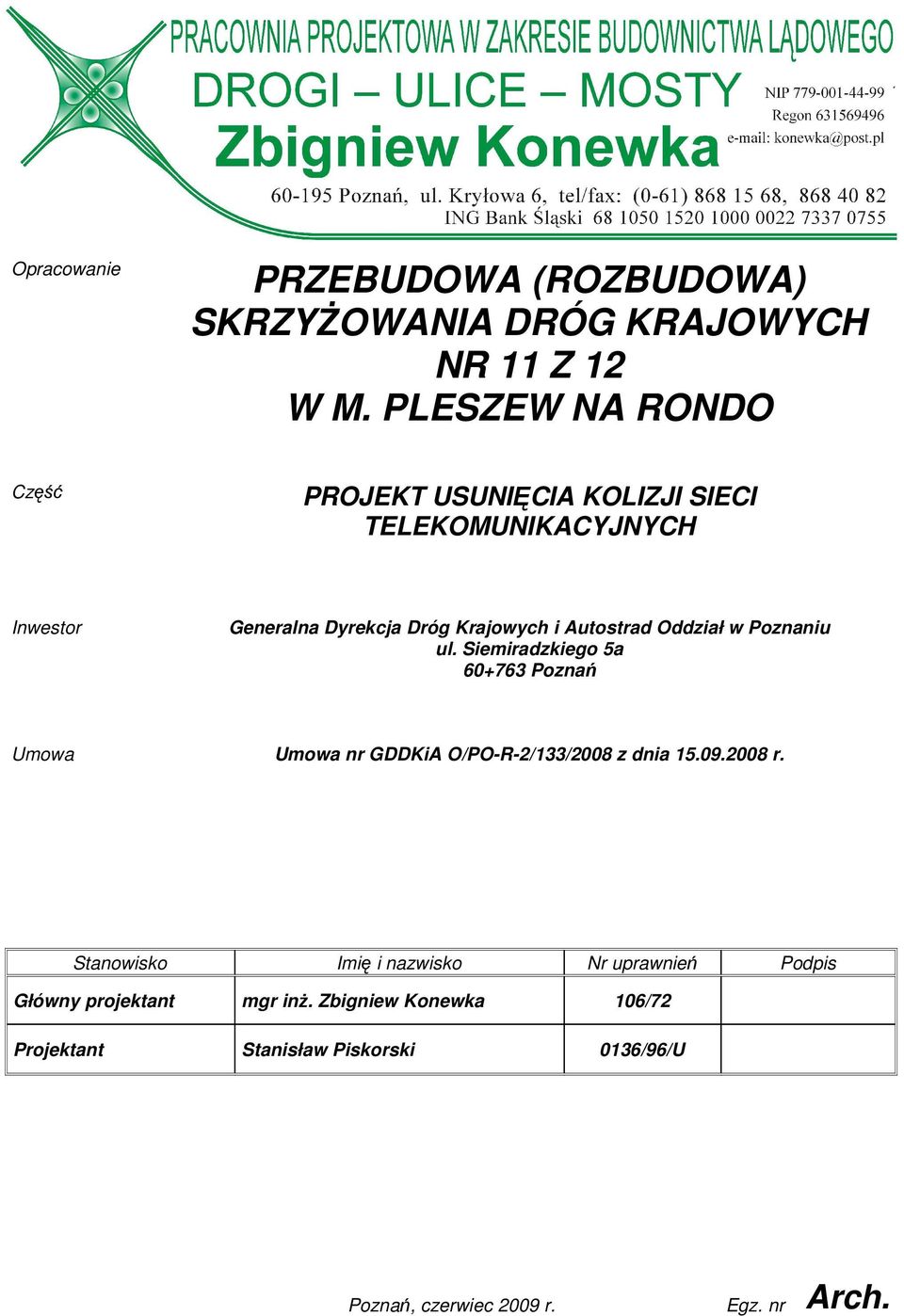

1 Opracowanie PRZEBUDOWA (ROZBUDOWA) SKRZYśOWANIA DRÓG KRAJOWYCH NR 11 Z 12 W M. PLESZEW NA RONDO Część PROJEKT USUNIĘCIA KOLIZJI SIECI TELEKOMUNIKACYJNYCH Inwestor Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Poznaniu ul. Siemiradzkiego 5a Poznań Umowa Umowa nr GDDKiA O/PO-R-2/133/2008 z dnia r. Stanowisko Imię i nazwisko Nr uprawnień Podpis Główny projektant mgr inŝ. Zbigniew Konewka 106/72 Projektant Stanisław Piskorski 0136/96/U Poznań, czerwiec 2009 r. Egz. nr Arch.

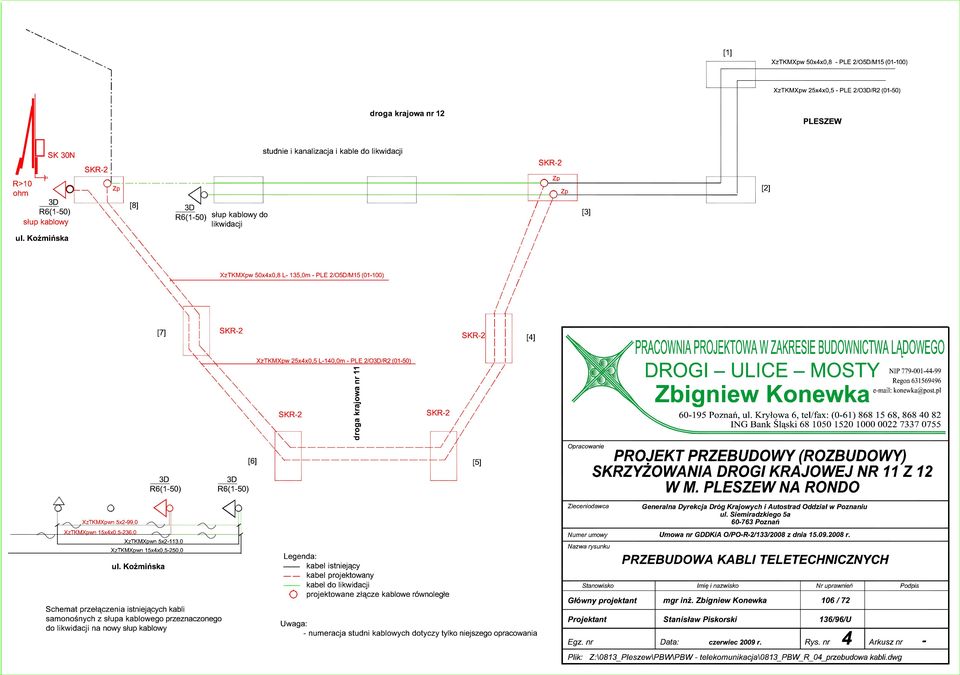

2 PROJEKT Usunięcia kolizji sieci telekomunikacyjnej z projektem przebudowy skrzyŝowania drogi krajowej nr 11 z 12 na rondo w m. Pleszew BranŜa telekomunikacyjna Spis treści 1. Część ogólna 1.1. Przedmiot opracowania 1.2. Nazwa i adres inwestora 1.3. Podstawa opracowania 1.4. Zakres rzeczowy opracowania 1.5. Zakres finansowy 2. Opis techniczny 2.1. Stan istniejący 2.2. Stan projektowany 2.3. Budowa kanalizacji 2.4. Budowa słupa kablowego 2.5. Przebudowa kabli 2.6. Pomiary elektryczne 3. Uwagi ogólne i końcowe 4. Normy branŝowe i zakładowe 5. Załączniki 6. Tabele Tabela nr 1. Zestawienie kanalizacji telefonicznej studni kablowych i kabli Tabela nr 2. Zestawienie materiałów 7. Rysunki Rys.0. Sieć telekomunikacyjna symbole i oznaczenia Rys. 1. Plan orientacyjny Rys. 2.. Plan sytuacyjny z projektowanym przebiegiem zmiany trasy kanalizacji telekomunikacyjnej oraz usytuowaniem słupa kablowego Rys. 3.. Schemat przebudowy kanalizacji Rys. 4. Schemat przebudowy kabli

3 1 Część ogólna 1.1. Przedmiot opracowania - usunięcie kolizji sieci telekomunikacyjnej z projektem przebudowy (rozbudowy) skrzyŝowania dróg krajowych nr na rondo w m. Pleszew polegające na przebudowie kanalizacji telekomunikacyjnej oraz kabli w obszarze kolizji Nazwa i adres inwestora - inwestorem prac objętych niniejszym opracowaniem jest generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Poznaniu 1.3. Podstawa opracowania - pismo T.P. Pion Technicznej Obsługi Klienta Region Zachodni Rozwój i Gospodarka Zasobami Dział Ewidencji i Zarządzania Zasobami Sieci Al. Wolności Kalisz znak STTWREDU /09/JT z dnia r. dane paszportyzacyjne uzyskane z TP wizja na miejscu budowy normy zakładowe TP 1.4. Zakres rzeczowy opracowania budowa kanalizacji telefonicznej 2 otworowej - 0,120 km 0,24 km/otw budowa studni kablowych typu SKR-2 (prefabrykat) - 5 kpl. budowa studni kablowych typu SKR-2 (z boczków) - 1 kpl. budowa słupa kablowego - 1 szt przebudowa kabli telefonicznych - 20,5 km/par 1.5. Zakres finansowy koszty przebudowy infrastruktury telekomunikacyjnej zostaną określone na podstawie przedmiaru kosztorysowego oraz kosztorysu inwestorskiego. 2. Opis techniczny 2.1. Stan istniejący W chwili obecnej w rejonie przebudowy skrzyŝowania drogi krajowej nr 11 z 12 w m. Pleszew istnieje ciąg kanalizacji teletechnicznej 2- otworowej oraz słup kablowy które kolidują z projektem przebudowy. W w/w kanalizacji są ułoŝone kable telekomunikacyjne TP.

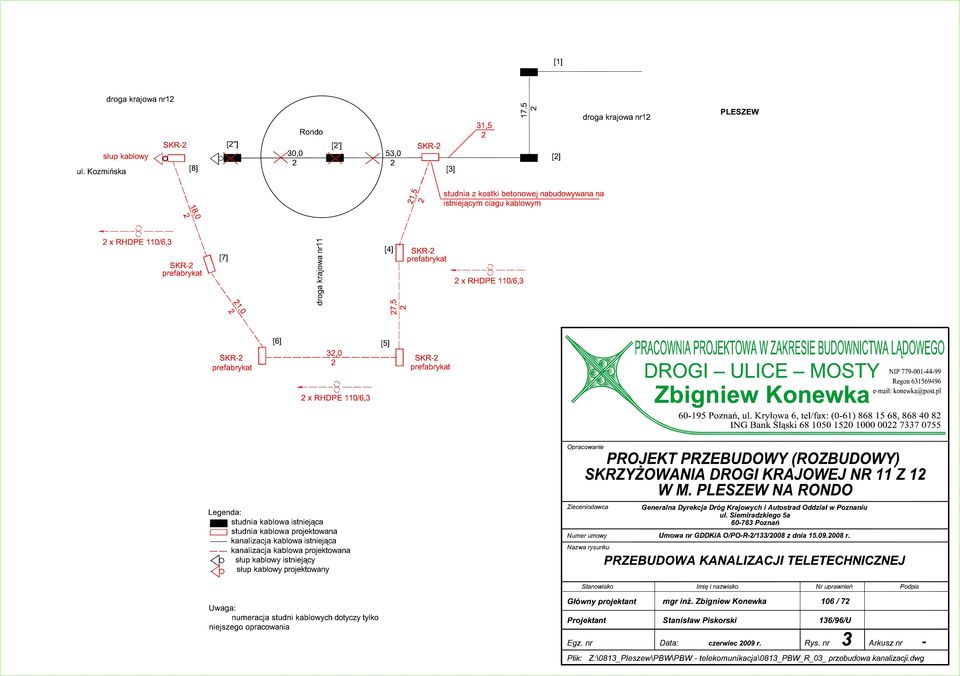

4 2.2. Stan projektowany W związku z opracowywanym projektem przebudowy w/w skrzyŝowania drogi krajowej nr 11 z 12, (plan sytuacyjny rys.2.) zaistniała konieczność usunięcia w/w kolizji co jest przedmiotem niniejszego projektu Przebudowa kanalizacji Na istniejącym ciągu 2 otworowej kanalizacji kablowej pomiędzy studniami [nr 2; 2 ; 2 ] rys 2 powstała kolizja z uwagi na planowaną budowę ronda, którą naleŝy usunąć zgodnie z warunkami technicznymi wydanymi przez Telekomunikację Polską w następujący sposób: - nabudować na istniejącym ciągu kablowym studnie kablową SKR-2 [nr 3] z bloczków betonowych, następnie wybudować nowy ciąg kanalizacji obejściowej 2 otworowej z rur RHDPE 110/6,3 oraz dodatkowe studnie kablowe SKR-2 [nr 4; 5; 6; 7; 8] prefabrykaty. Studnię kablową [nr 8 ] nabudować na istniejącym kablu doziemnym. rys. 2 i 3. - istniejące studnie kablowe [nr 2 2 ] oraz odcinek kanalizacji (2 otworowej) naleŝy rozebrać, ale dopiero po zakończeniu prac związanych z przebudową kabli. oraz wybudowaniem nowego słupa kablowego i przełączenia istniejących kabli samonośnych na nową skrzynkę kablowa. - studnie kablowe naleŝy wyposaŝyć w dodatkowe pokrywy typu PIOCH oraz w zamki Abloy Budowa słupa kablowego W związku koniecznością zmiany usytuowania słupa kablowego ( bez przerw w łączności ) naleŝy postawić nowy słup kablowy z podporą uszczudlony wraz z skrzynką kablową i łączówkami rozłącznymi z zabezpieczeniem ochronnym. Do słupa wykonać uziom o wartości nieprzekraczającej 10 Ω. Na słupie zamontować uchwyt do przymocowania istniejących kabli samonośnych oraz rurę osłonową Ø 50 umoŝliwiającą wprowadzenie kabli samonośnych do skrzynki kablowej co pokazano na rys 2 i Przebudowa kabli - po wybudowaniu nowego ciągu kanalizacji naleŝy ułoŝyć następujące kable: od studni nr 3do 8 kable :XzTKMXpw 25x4x0,5 kabel XzTKMXpw 50x4x0,8 w studni nr 3 na obu kablach wykonać złącza równoległe, w studni nr 8 kabel XzTKMXpw 25x4x0,5 wyprowadzić na nowy słup kablowy i zakończyć na łączówkach, natomiast kabel XzTKMXpw 50x4x0,8 połączyć z istniejącym kablem doziemnym, który naleŝy odkopać i przenieść do nowej studni kablowej. - istniejące kable samonośne na lini słupowej w ul. Koźmińskiej naleŝy wyłączyć z istniejącej skrzynki kablowej i wprowadzić na nową - dokładne przebiegi w/w kabli oraz sposób przebudowy pokazano na rys nr 3

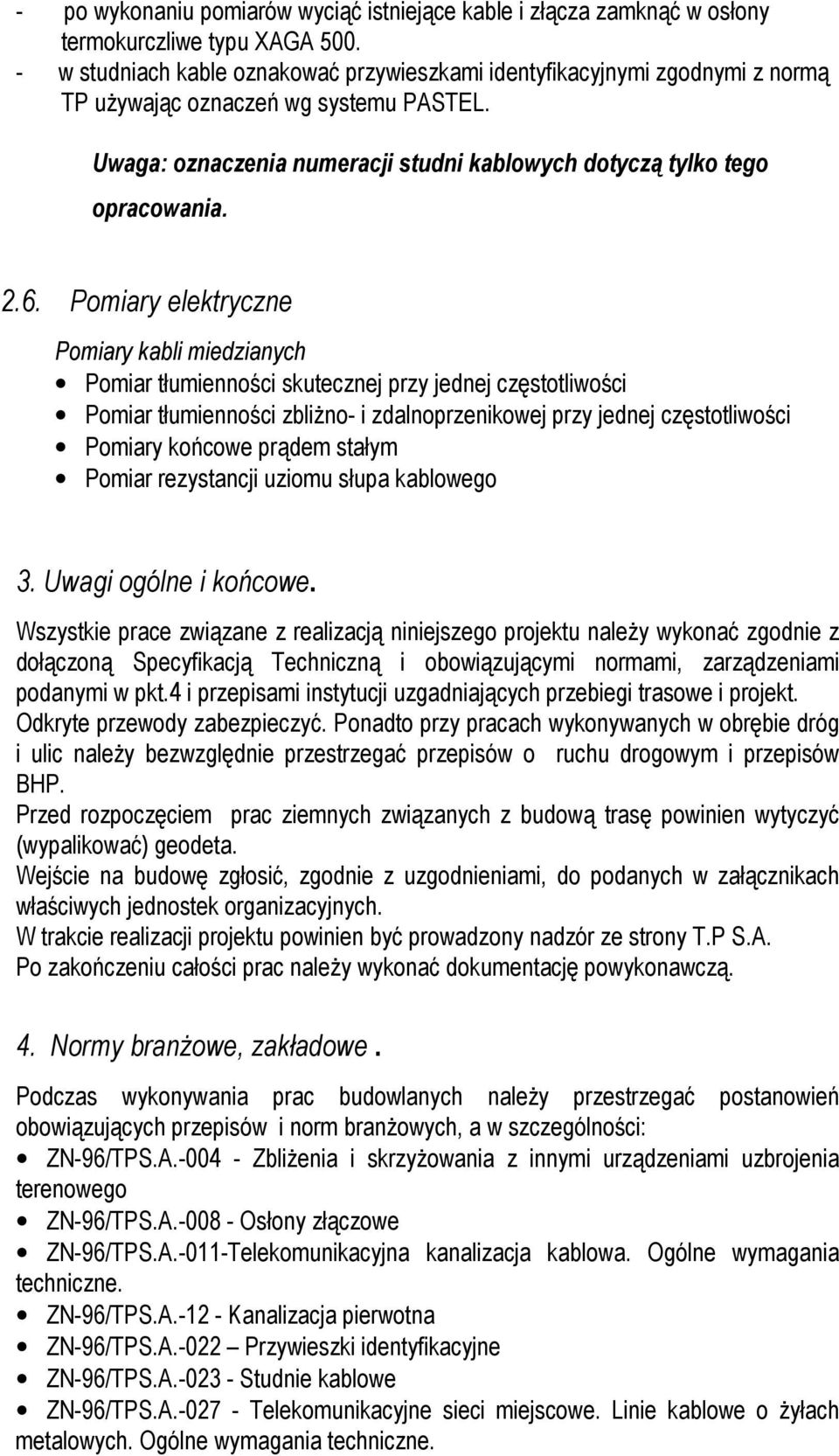

5 - po wykonaniu pomiarów wyciąć istniejące kable i złącza zamknąć w osłony termokurczliwe typu XAGA w studniach kable oznakować przywieszkami identyfikacyjnymi zgodnymi z normą TP uŝywając oznaczeń wg systemu PASTEL. Uwaga: oznaczenia numeracji studni kablowych dotyczą tylko tego opracowania Pomiary elektryczne Pomiary kabli miedzianych Pomiar tłumienności skutecznej przy jednej częstotliwości Pomiar tłumienności zbliŝno- i zdalnoprzenikowej przy jednej częstotliwości Pomiary końcowe prądem stałym Pomiar rezystancji uziomu słupa kablowego 3. Uwagi ogólne i końcowe. Wszystkie prace związane z realizacją niniejszego projektu naleŝy wykonać zgodnie z dołączoną Specyfikacją Techniczną i obowiązującymi normami, zarządzeniami podanymi w pkt.4 i przepisami instytucji uzgadniających przebiegi trasowe i projekt. Odkryte przewody zabezpieczyć. Ponadto przy pracach wykonywanych w obrębie dróg i ulic naleŝy bezwzględnie przestrzegać przepisów o ruchu drogowym i przepisów BHP. Przed rozpoczęciem prac ziemnych związanych z budową trasę powinien wytyczyć (wypalikować) geodeta. Wejście na budowę zgłosić, zgodnie z uzgodnieniami, do podanych w załącznikach właściwych jednostek organizacyjnych. W trakcie realizacji projektu powinien być prowadzony nadzór ze strony T.P S.A. Po zakończeniu całości prac naleŝy wykonać dokumentację powykonawczą. 4. Normy branŝowe, zakładowe. Podczas wykonywania prac budowlanych naleŝy przestrzegać postanowień obowiązujących przepisów i norm branŝowych, a w szczególności: ZN-96/TPS.A ZbliŜenia i skrzyŝowania z innymi urządzeniami uzbrojenia terenowego ZN-96/TPS.A Osłony złączowe ZN-96/TPS.A.-011-Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TPS.A Kanalizacja pierwotna ZN-96/TPS.A.-022 Przywieszki identyfikacyjne ZN-96/TPS.A Studnie kablowe ZN-96/TPS.A Telekomunikacyjne sieci miejscowe. Linie kablowe o Ŝyłach metalowych. Ogólne wymagania techniczne.

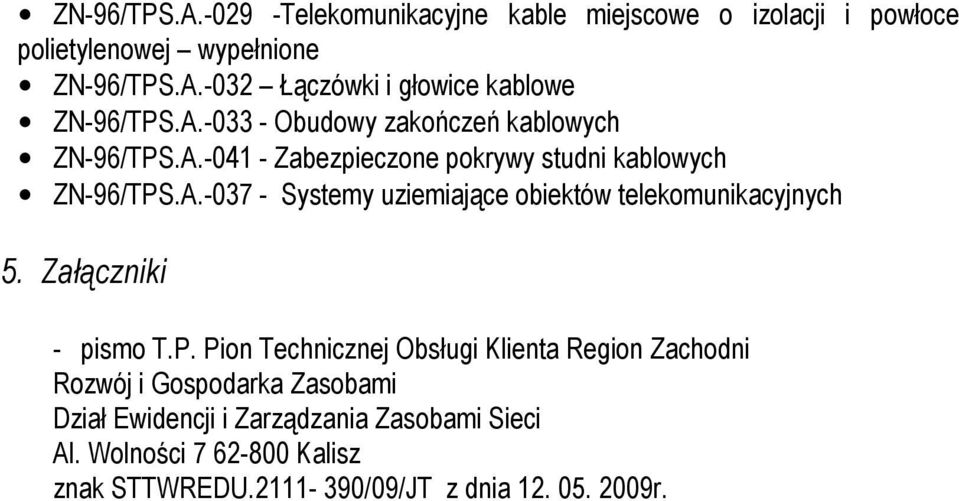

6 ZN-96/TPS.A Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej wypełnione ZN-96/TPS.A.-032 Łączówki i głowice kablowe ZN-96/TPS.A Obudowy zakończeń kablowych ZN-96/TPS.A Zabezpieczone pokrywy studni kablowych ZN-96/TPS.A Systemy uziemiające obiektów telekomunikacyjnych 5. Załączniki - pismo T.P. Pion Technicznej Obsługi Klienta Region Zachodni Rozwój i Gospodarka Zasobami Dział Ewidencji i Zarządzania Zasobami Sieci Al. Wolności Kalisz znak STTWREDU /09/JT z dnia r.

7 Zestawienie teletechnicznej kanalizacji kablowej studni kablowych oraz kabli Tabela nr 1 ILOŚĆ OTWORÓW DŁUGOŚĆ KANALIZACJI TYP RURY- ilość metrów TYP STUDNI - ILOŚĆ m RHDPE 110/6,3 km/otw SKR-2 RODZAJ PREFABRYKAT- 5 kpl 2 otw. 120,00 240,00 0,24 6 Z BLOCZKÓW-1 kpl RAZEM 240,00 0,24 6 TYP KABLA DŁUGOŚĆ ELEKTRYCZNA RAZEM m [m] [kmp] XzTKMXpw 25x4x0,5 140,0 140,0 7,000 XzTKMXpw 50x4x0,8 135,0 135,0 13,500 RAZEM [kmp] 20,500

8 Zestawienie materiałów podstawowych Tabela nr 2 Lp. Materiał j.m. ilość Symbol katalogowy/kod 1 Rura RHDPE 110/6,3 m 240,0 RHDPE 110/6,3 2 Osłona rurowa SV 50 m 6,0 AROT 3 Słup drewniany 7m szt 2 4 Szczudło Ŝelbetowe A szt 2 5 Studnia kablowa SKR-2 prefabrykat kpl 5 SKR-2 6 Studnia kablowa SKR-2 bloczki kpl 1 SKR-2 7 Zabezpieczenie studni kablowej - pokrywa typu Pioch szt 6 ALDAZ 8 Zamek typu Abloy szt 7 ABLOY 9 Skrzynka aluminiowa słupowa SS 50 A-O kpl 1 AGMAR 10 Łączówka rozłączna LSA-Profil NT 2/10 szt 5 KRONE 11 Magazyn 2/10 do 10par 20 odgrom. dwuelektrodowy szt 5 KRONE 12 Odgromnik 2P-8x6 MK 230V szt 100 KRONE 13 Kabel XzTKMXpw25x4x0,5 mb 145,0 XzTKMXpw 25x4x0,5 14 Kabel XzTKMXpw 50x4x0,8 mb 140,0 XzTKMXpw 50x4x0,8 15 Uziom Galmar szt 1 16 Osłona XAGA / szt 1 XAGA / Osłona XAGA / szt 2 XAGA / Moduł zaciskany MS 2TM 10par M3 szt 5 MS Moduł zaciskany MS 2TM 25par M3 szt 8 MS Tabliczki identyfikacyjne szt 10
