1 QuadBox hybrid INSTRUKCJA

2

3 KO N STRUKC JA WARIANTY SKRZYNEK DŁUGOŚĆ CIĘCIA ELEMENTÓW WARIANTY ZABUDOWY ETAPY PRODUKC JI I MONTAŻU

4 QBR hybrid (electric control / elektrische Antriebe / napęd elektryczny) QB AB 00 QB AE.. QB PT.. QB AP 00 QB PG 00 QB PB 01 QB PA.. QB AE.. QB AF.. QB AT 00 QB PG ROLETA QUADBOX I N STRUKC JA

5 QBR hybrid (manual control / manuelle Antriebe / napęd manualny) QB AB 00 QB AE.. QB PT.. QB AP 00 QB PG 00 QB PB 01 IB AB 00 QB PA.. QB AP.. QB AE.. QB AF.. QB AT 00 QB PG 00 ROLETA QUADBOX I N STRUKC JA 05

6 133 QBR hybrid 137x QB AE QB PB 01 QB PA 11 QB AF 11 QB PT 10 QB PG ROLETA QUADBOX I N STRUKC JA

7 146 QBR hybrid 150x QB AE QB PB 01 QB PA 21 QB AF 21 QB PT 20 QB PG ROLETA QUADBOX I N STRUKC JA 07

8 161 QBR hybrid 165x QB AE QB PB 01 QB PA 31 QB AF 31 QB PT 30 QB PG ROLETA QUADBOX I N STRUKC JA

9 176 QBR hybrid 180x QB AE QB PB 01 QB PT 40 QB PA 41 QB AF 41 QB PG ROLETA QUADBOX I N STRUKC JA 09

10 201 QBR hybrid 205x QB AE QB PB 01 QB PT 50 QB PA 51 QB AF 51 QB PG ROLETA QUADBOX I N STRUKC JA

11 długość cięcia elementów (profile skrzynki) PT 10, PT 20, PT 30, PT 40, PT 50, PB 01 należy ciąć według wzoru: Bw (szerokość okna) - 10 mm PA 11, PA 12, PA 21, PA 31, PA 41, PA 51, PA 52 należy ciąć według wzoru: Długość profilu = Bw 31 mm UWAGA! Tolerancja cięcia +/- 1 mm długość cięcia elementów (prowadnice) PG 00 Wysokość prowadnicy = Hw (wysokość okna) UWAGA! Tolerancja cięcia +/- 1 mm ROLETA QUADBOX I N STRUKC JA 11

12 zabudowa skrzynki w standardowym nadprożu zabudowa skrzynki w nadprożu w kształcie litery L 12 ROLETA QUADBOX I N STRUKC JA

13 Etapy montażu QuadBox hybrid ROLETA QUADBOX I N STRUKC JA 13

14 1. Montaż mocowania silnika a) W ściance bocznej QB AE 20 umieścić mocownik silnika R OE M 40. b) Nawiercić wiertłem Ø 3,5 mm otwory w ściance bocznej, używając mocownik silnika jako szablon. c) Połączyć mocownik ze ścianką boczną za pomocą nitów. 14 ROLETA QUADBOX I N STRUKC JA

15 2. Montaż ślizgu W ściance bocznej IB AE 20 umieścić ślizg QB AT 00. Powtórzyć czynność dla drugiej ścianki bocznej. 3. Montaż profilu górnego a) Ustawić ściankę boczną QB AE oraz profil górny skrzynki QB PT. b) Wykonać otwory wiertłem Ø 4 mm. ROLETA QUADBOX I N STRUKC JA 15

16 c) W przewierconych miejscach za pomocą nitów połączyć elementy QB AE 20 i QB PT. d) Powtórzyć czynności b) i c) dla drugiej ścianki bocznej. 4. Montaż mocowania pokrywy rewizyjnej a) Umieścić mocowanie QB AF w ściance bocznej QB AE. 16 ROLETA QUADBOX I N STRUKC JA

17 b) Dosunąć do oporu w kierunkach wskazanych na rysunku. c) Przykręcić, za pomocą wkrętów samo-wiercących AS 01 lub nitów, mocowanie do ścianki bocznej w miejscach wskazanych na rysunku. d) Powtórzyć czynności dla przeciwległej strony skrzynki. 5. Montaż profilu dolnego a) Umieścić profil QB PB bazując na mocowaniach QB AF, ściankach bocznych QB AE oraz profilu QB PT. ROLETA QUADBOX I N STRUKC JA 17

18 b) Wykonać otwory wiertłem Ø 4 mm. c) Połączyć profil dolny do ścianek bocznych AE oraz profilu PT za pomocą nitów. 18 ROLETA QUADBOX I N STRUKC JA

19 6. Montaż pancerza rolety Umieścić wcześniej przygotowany pancerz wraz z wałem i napędem w skrzynce rolety. ROLETA QUADBOX I N STRUKC JA 19

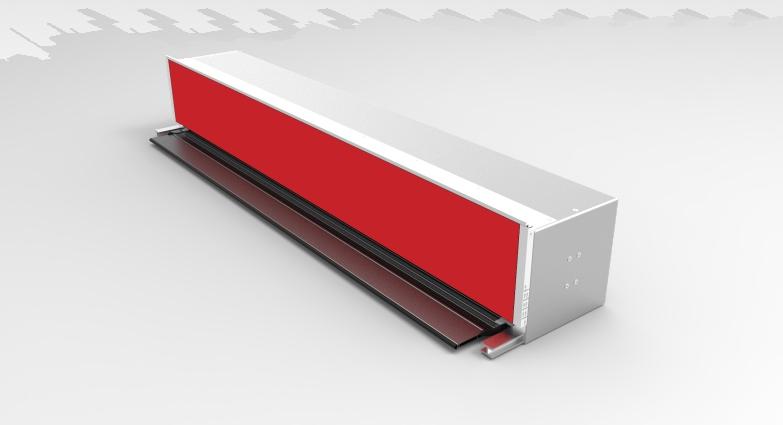

20 7. Montaż pokrywy rewizyjnej Umieścić pokrywę rewizyjną QB PA w skrzynce poprzez wkliknięcie w mocowanie QB AF profil dolny QB PB. 8. Montaż prowadnic na ramie okna 20 ROLETA QUADBOX I N STRUKC JA

21 a) W prowadnicy pancerza QB PG wykonać wiertłem Ø 6 otwór przelotowy. Pierwszy mm od górnej krawędzi prowadnicy oraz 22 mm od krawędzi bocznej, kolejne w odległości maks. 500 mm od poprzedniego otworu. 22 mm mm b) Wiertłem Ø 10 wykonać pogłębienie wykonanych otworów na grubość pierwszej ścianki prowadnicy. c) Przykręcić prowadnicę do ramy okna za pomocą wkrętu samowiercącego. ROLETA QUADBOX I N STRUKC JA 21

22 d) Powtórzyć czynność dla drugiej prowadnicy. 9. Montaż skrzynki na ramie okna a) Skrzynkę QuadBoxBox wsunąć w profile prowadnic. b) Przykręcić skrzynkę w miejscu połączenia ścianki bocznej z prowadnicą do ramy okiennej wkrętem AS 03. Czynność powtórzyć dla przeciwległej strony. 22 ROLETA QUADBOX I N STRUKC JA

23 Gotowy produkt Warunki przechowywania skrzynki QBR hybrid rys. 2 rys. 3 rys. 1 UWAGA - nie zostawiać skrzynki rolety na bezpośrednie działanie promieni słonecznych w sposób przedstawiony na rysunku 3 - prawidłowe przechowywanie w miejscach narażonych na działanie promieni słonecznych (rys. 1 i rys. 2) ROLETA QUADBOX I N STRUKC JA 23
