1 Instrukcja montażu Bram zwijanych BGR: - w skrzynkach typu SK, SKO-P - na konsolach typu KNB - 1 -

2 Treść zawarta w dokumentacji podlega ochronie zgodnie z ustawą z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz. U. z 2006 r. Nr 90, poz. 631 z późn. zm.). Wszelkie pobieranie i powielanie w celu dalszego rozpowszechniania całości lub części dokumentacji, bez zgody Aluprof S.A. jest nielegalne i spowoduje powstanie odpowiedzialności karnej i cywilnoprawnej

3 Zalecenia ogólne Montaż bramy może odbywać się wyłącznie przez przeszkoloną ekipę montażową. Należy przestrzegać obowiązujących przepisów BHP w szczególności dotyczących bezpieczeństwa pracy z urządzeniami elektrycznymi i pracy na wysokościach. Przed przystąpieniem do prac montażowych należy uważnie przeczytać niniejszą instrukcję i zastosować się do jej zaleceń. Zawiera ona niezbędne informacje gwarantujące prawidłowy montaż i użytkowanie bramy typu BGR. Producent zaleca transportowanie, magazynowanie oraz składowanie bram tylko w POZYCJI POZIOMEJ na podłożu płaskim w opakowaniu zabezpieczonym przed możliwością uszkodzenia. Bramy na miejsce montażu muszą być dostarczone w komplecie zgodnie z załączoną do dostawy listą elementów składowych Do montażu należy stosować: a) Jeżeli montaż odbywa się do nadproża żelbetowego lub cegły pełnej - stosujemy kołki rozporowe Ø 6 8 mm. b) Jeżeli montaż odbywa się do ściany z materiałów otworowych - stosujemy odpowiednie systemy montażowe przewidziane do tego rodzaju ścian. c) Jeżeli montaż odbywa się do ścian z cegły szczelinowej lub gazobetonu, itp. - wówczas stosujemy kołki do cegły szczelinowej. Warunki montażowe: a) W przypadku murów montaż wykonujemy do równych powierzchni o odpowiedniej wytrzymałości, wykonanych zgodnie z obowiązującymi przepisami Prawa Budowlanego. b) W przypadku konstrukcji metalowych montaż wykonujemy do materiałów o odpowiedniej grubości ścianek, połączonych ze sobą zgodnie z obowiązującymi zasadami dotyczącymi obróbki metalu. UWAGA: Przedstawione w instrukcji sposoby montażu rolet są traktowane jako przykładowe Narzędzia montażowe. PRACE PRZYGOTOWAWCZE Rozładunek, składanie i magazynowanie elementów bramy garażowej należy przeprowadzić z zachowaniem niezbędnych środków ostrożności. Przed przystąpieniem do robót montażowych należy bezwzględnie sprawdzić: - ilość i jakość dostarczonych elementów składowych zgodnie z załączoną specyfikacją, - wymiary zewnętrzne bramy, - szerokości otworu ościeża, - wysokości otworu ościeża, - poziom podłoża, na którym ma być zmontowana brama, - pionowość ściany, do której ma być zmontowana brama, - płaskość ściany, do której ma być zmontowana brama, - przekątne otworu ościeża

4 MONTAŻ BRAMY GARAŻOWEJ Prawidłowe działanie bramy jest uzależnione w znacznym stopniu od poprawnego wykonania montażu. I. KOLEJNOŚĆ MONTAŻU BRAMY GARAŻOWEJ TYPU BGR/SK, BGR/SKO-P: a) Prawidłowy montaż bramy na ścianie od strony wewnętrznej lub zewnętrznej [1], oraz we wnęce [2]. 1 Wysokość bramy Wysokość skrzynki Wysokość wnęki min 100 Szerokość prowadnicy Szerokość bramy Szerokość wnęki Szerokość prowadnicy 2 Wysokość bramy Szerokość bramy Szerokość wnęki Wysokość wnęki Wysokość skrzynki - 4 -

5 b) Sprawdzić wymiary otworu budowlanego [3], [4]. 3 4 c) Włożyć prowadnice do boków skrzynki, wywiercić otwory w miejscu połączeń [5], i zanitować nitami [6], lub przykręcić wkrętami. 5 6 ć) Równomiernie podnieść prowadnice z zamontowaną pustą skrzynką, przystawiając ją do otworu wnęki (ościeży). d) Ustalić prawidłową pozycję prowadnic rozstawiając je w pionie [7], [8]

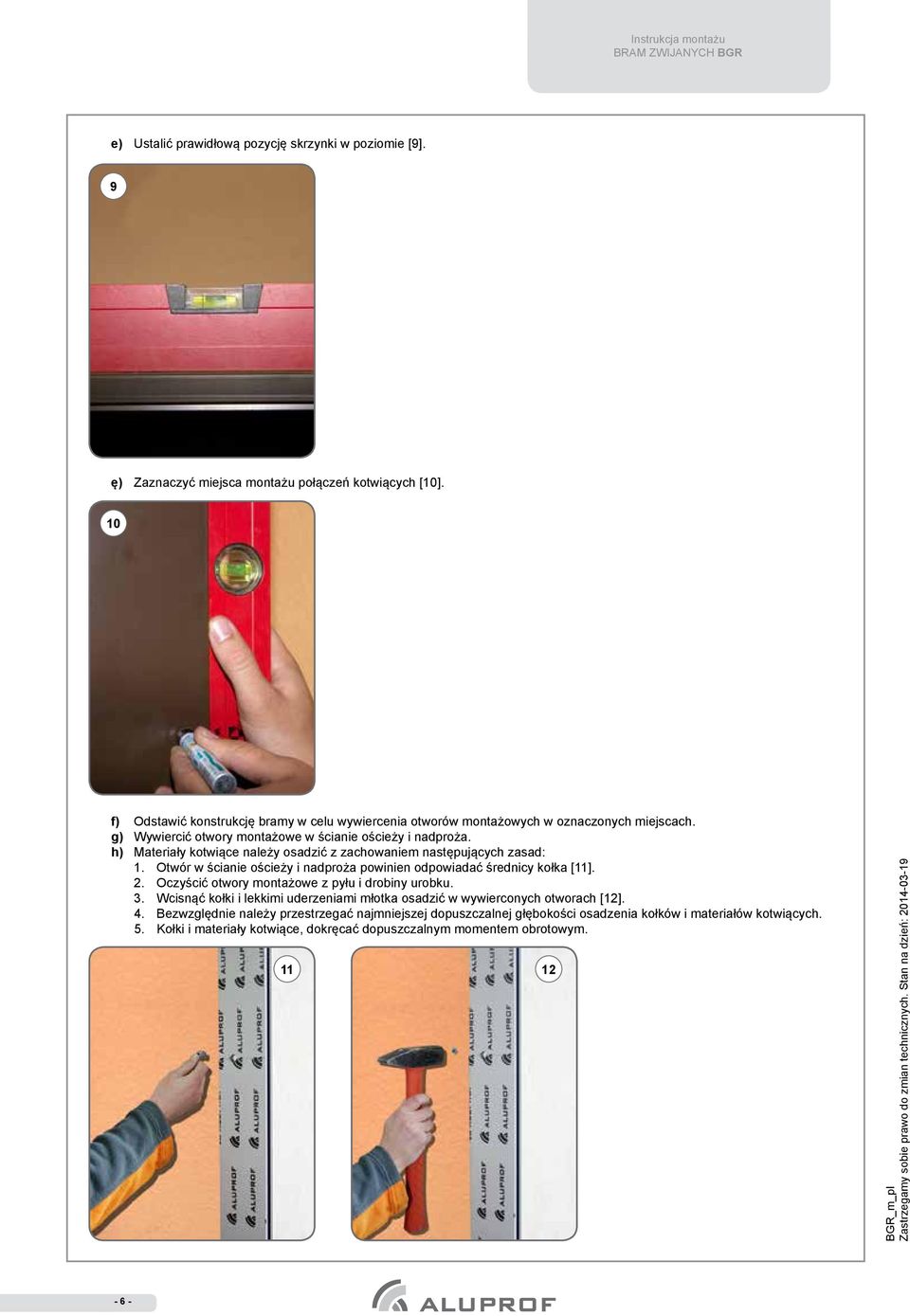

6 e) Ustalić prawidłową pozycję skrzynki w poziomie [9]. 9 ę) Zaznaczyć miejsca montażu połączeń kotwiących [10]. 10 f) Odstawić konstrukcję bramy w celu wywiercenia otworów montażowych w oznaczonych miejscach. g) Wywiercić otwory montażowe w ścianie ościeży i nadproża. h) Materiały kotwiące należy osadzić z zachowaniem następujących zasad: 1. Otwór w ścianie ościeży i nadproża powinien odpowiadać średnicy kołka [11]. 2. Oczyścić otwory montażowe z pyłu i drobiny urobku. 3. Wcisnąć kołki i lekkimi uderzeniami młotka osadzić w wywierconych otworach [12]. 4. Bezwzględnie należy przestrzegać najmniejszej dopuszczalnej głębokości osadzenia kołków i materiałów kotwiących. 5. Kołki i materiały kotwiące, dokręcać dopuszczalnym momentem obrotowym

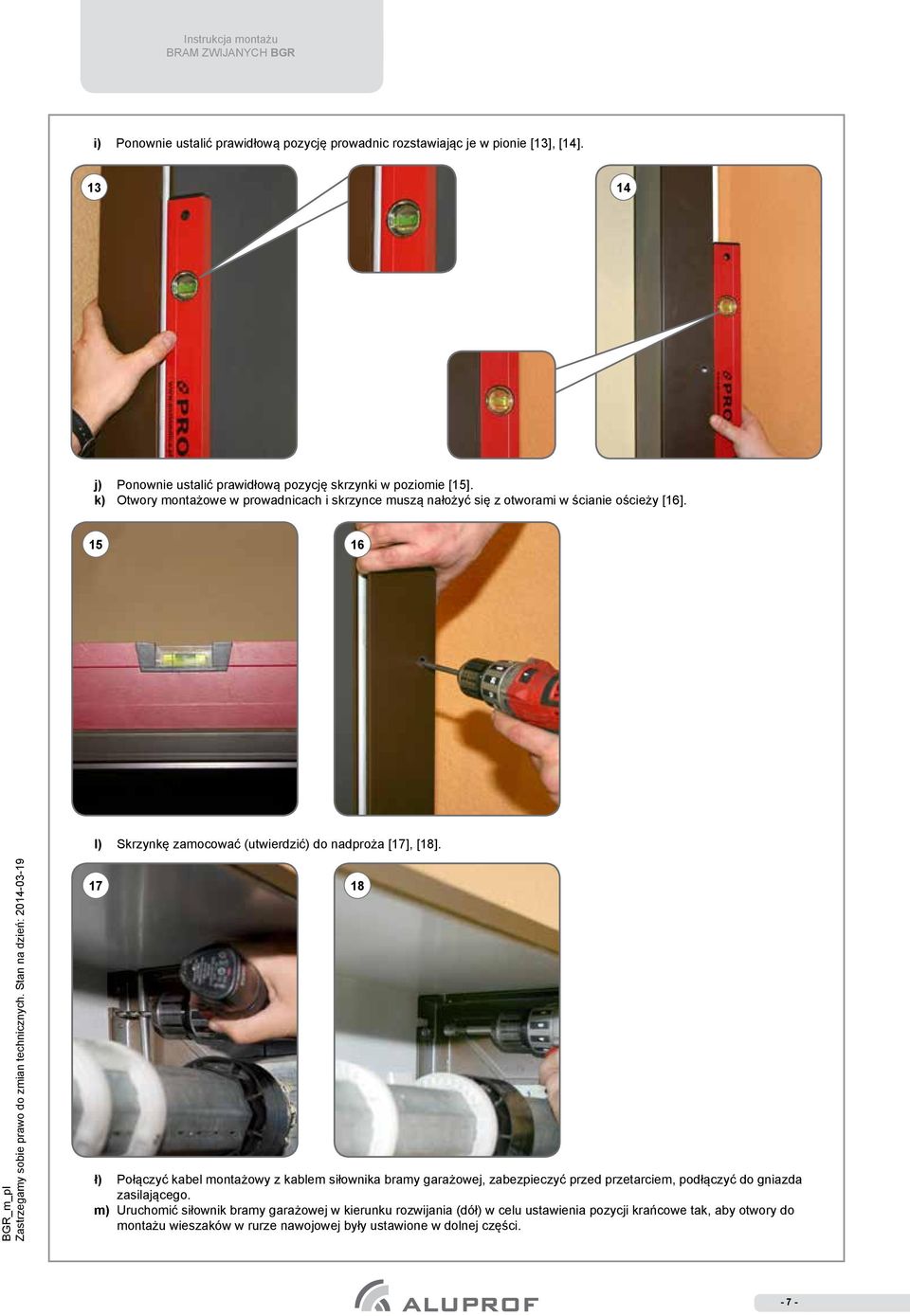

7 i) Ponownie ustalić prawidłową pozycję prowadnic rozstawiając je w pionie [13], [14] j) Ponownie ustalić prawidłową pozycję skrzynki w poziomie [15]. k) Otwory montażowe w prowadnicach i skrzynce muszą nałożyć się z otworami w ścianie ościeży [16] l) Skrzynkę zamocować (utwierdzić) do nadproża [17], [18] ł) Połączyć kabel montażowy z kablem siłownika bramy garażowej, zabezpieczyć przed przetarciem, podłączyć do gniazda zasilającego. m) Uruchomić siłownik bramy garażowej w kierunku rozwijania (dół) w celu ustawienia pozycji krańcowe tak, aby otwory do montażu wieszaków w rurze nawojowej były ustawione w dolnej części

8 n) Przygotować pancerz bramy do montażu zakładając na końcowy (górny) profil odpowiednią ilość wieszaków (wg dokumentacji do produkcji bram garażowych) [19], [20] ń) Połączyć wieszaki nałożone na końcowy (górny) profil pancerza z rurą nawojową [21], [22] o) Ustawić (wypośrodkować) pancerz równomiernie względem prowadnic [23]. ó) Po połączeniu wieszaków z rurą nawojową uruchomić siłownik bramy garażowej za pomocą kabla montażowego w kierunku podnoszenia [24], w celu nawinięcia się pancerza na wał, tak by listwa dolna zatrzymała się ponad prowadnicami, [25]

9 p) Wprowadzić listwę dolną pancerza do prowadnic [26] jednocześnie uruchamiając siłownik bramy w kierunku rozwijania, w celu ustawienia dolnej pozycji krańcowej [27], [28], tak aby pancerz po całkowitym rozwinięciu bramy w przypadku zastosowania: - Wieszaków WD, WDA lub WAB dociskany był tylnej części skrzynki. - Wieszaków blokad WB/D został prawidłowo zablokowany w górnej części bramy r) W przypadku stosowania wieszaków blokad przykręcić pierścienie i wieszaki do rury nawojowej [29], [30], [31], czynność tą należy wykonać z szczególną ostrożnością, tak aby nie uszkodzić siłownika s) Ponownie uruchomić siłownik w kierunku zwijania w celu ustawienia górnej pozycji krańcowej tak, aby listwa dolna pancerza bramy całkowicie pozostała w prowadnicach [32]

10 ś) Rozłączyć kabel siłownika od kabla montażowego wprowadzając go do puszki połączeniowej istniejącej instalacji elektrycznej. t) Podłączyć siłownik, urządzenia sterujące i zabezpieczające oraz hamulec inercyjny do instalacji elektrycznej wg schematów załączonych z tymi produktami. u) Sprawdzić działanie siłownika. w) Zamknąć skrzynkę wkręcając wkręty montażowe poprzez obudowę do boku skrzynki [33], [34], zamontować i sprawdzić działanie awaryjnego napędu ręcznego [35], [36], [37] y) Po zamknięciu skrzynki niezwłocznie usunąć folie ochronne zabezpieczające pancerz, prowadnice oraz skrzynkę [38]

11 z) Założyć zaślepki maskujące na skrzynce i w prowadnicach [39], [40], [41]

12 II. KOLEJNOŚĆ MONTAŻU BRAMY GARAŻOWEJ TYPU KNB: a) Ustalić prawidłowe rozmieszczenie konsol KNB wg poniższego rysunku [1]. 1 Wysokość wnęki min 180 min 500 Szerokość wnęki min 250 Szerokość prowadnicy Szerokość wnęki min 250 Szerokość prowadnicy

13 b) Zaznaczyć miejsca montażu połączeń kotwiących ustawiając konsolę w pionie [2], [3]. 2 3 c) Odstawić konsole bramy w celu wywiercenia otworów montażowych. ć) Wywiercić otwory montażowe w ścianie nadproża [4]. 4 d) Materiały kotwiące należy osadzić z zachowaniem następujących zasad: 1. Otwór w ścianie ościeży i nadproża powinien odpowiadać średnicy kotwy [5]. 2. Oczyścić otwory montażowe z pyłu i drobiny urobku. 3. Wcisnąć kołki i lekkimi uderzeniami młotka osadzić w wywierconych otworach [6]. 4. Bezwzględnie należy przestrzegać najmniejszej dopuszczalnej głębokości osadzenia kołków i materiałów kotwiących. 5. Kołki i materiały kotwiące, dokręcać dopuszczalnym momentem obrotowym

14 e) Ponownie ustalić prawidłową pozycję konsol [7]. 7 ę) Otwory montażowe w prowadnicach muszą nałożyć się z otworami w ścianie naproża. f) przykręcić wkrętami konsole do ściany nadproża [8]. 8 g) Powiesić uzbrojoną rurę nawojową na zamontowanych konsolach. h) Pozostałe czynności: przykręcenie prowadnic, nawinięcie pancerza oraz ustalenia dolnej i górnej pozycji krańcowej należy wykonać wg. instrukcji montażowej dla systemu BGR/SK, BGR/SKO-P
