1 TYP 1 (moskitiera jednoskrzydłowa - jednotorowa) Okno balkonowe z ruchomym słupkiem, Okno przesuwne (HST) z futryną obwiedniową, Okna z roletą zewnętrzną firmy Anwis (konieczność zastosowania dystansu prowadnicy przestrzeń pomiędzy pancerzem rolety, a ramą okienną musi wynosić minimum 16 mm ) Montaż prowadnic typ A do futryny okna. H - wysokość całkowita moskitiery = wysokość skrzydła z prowadnicą górną (typ A) i dolną (typ A) BO - szerokość światła otworu futryny okiennej, B szerokość ramki moskitiery L długość prowadnic (górnej i dolnej) - standard: 2 x B + 20 mm, UWAGA: Wymiar (15 mm) jest uzależniony od kształtu futryny okiennej (ościeżnicy). Wymagane jest min. 10 mm szerokości płaskiej powierzchni (mierząc od promienia załamania profilu) w celu zapewnienia optymalnego uszczelnienia. Parametr ten może ulec zmianie w przypadku większego skosu futryny okiennej.

2 TYP 2 (moskitiera jednoskrzydłowa - jednotorowa) Okno przesuwne (HST) z futryną nieobwiedniową (z niskim progiem), Okno balkonowe z otwieranym jednym skrzydłem okiennym (zasłaniamy jedno skrzydło), Montaż dolnej prowadnicy typ B do posadzki a prowadnicy typ A do futryny okna SO - wysokość mierzona od poziomu posadzki do krawędzi wewnętrznej górnego profilu ościeżnicy, H - wysokość całkowita moskitiery = wysokość skrzydła z prowadnicą górną (A) i dolną (B) BO - szerokość światła otworu futryny okiennej, B szerokość ramki moskitiery L długość prowadnic (górnej i dolnej) - standard: 2 x B + 20 mm, UWAGA: Wymiar (15 mm) jest uzależniony od kształtu futryny okiennej (ościeżnicy). Wymagane jest min. 10 mm szerokości płaskiej powierzchni (mierząc od promienia załamania profilu) w celu zapewnienia optymalnego uszczelnienia. Parametr ten może ulec zmianie w przypadku większego skosu futryny okiennej.

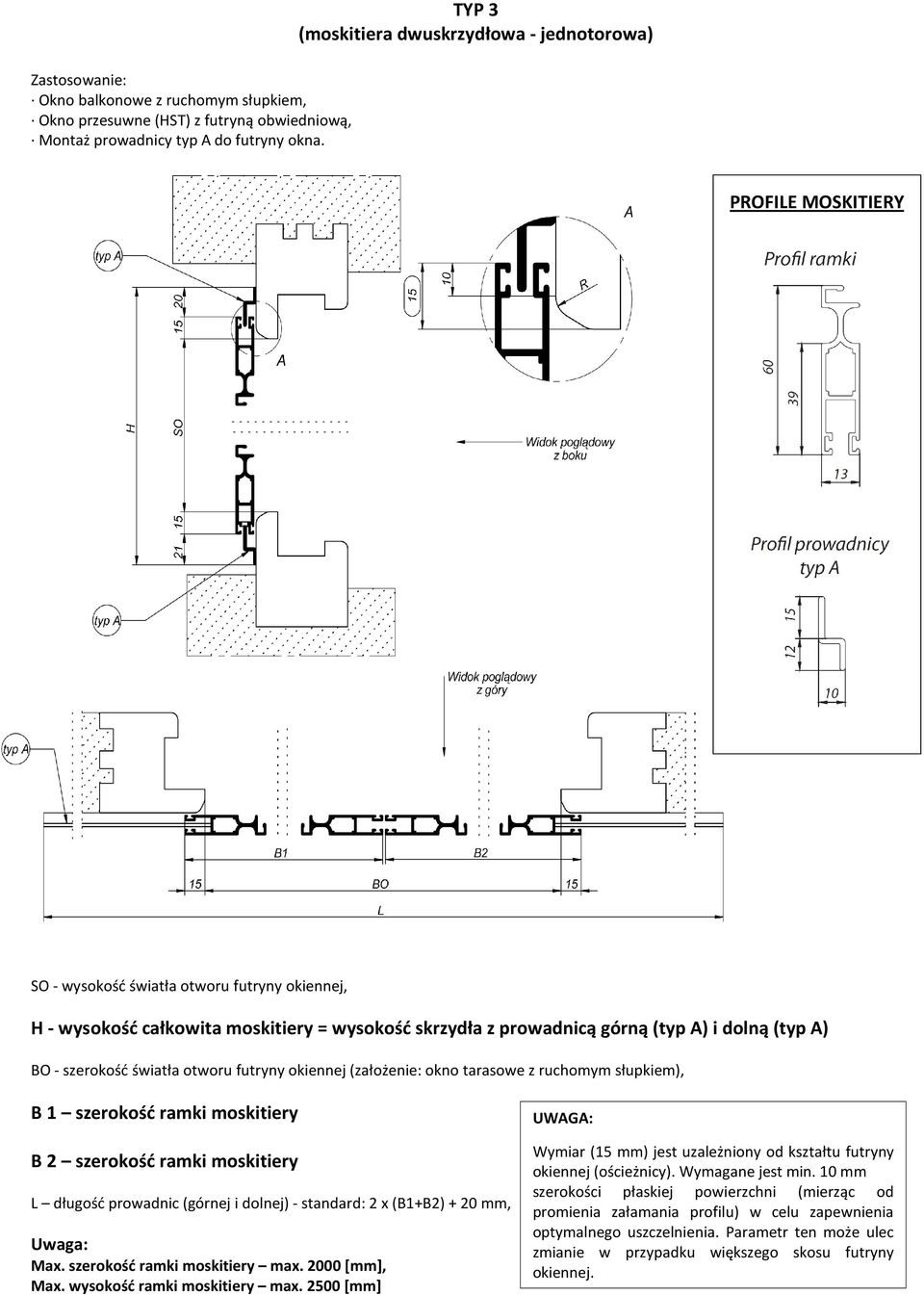

3 Okno balkonowe z ruchomym słupkiem, Okno przesuwne (HST) z futryną obwiedniową, Montaż prowadnicy typ A do futryny okna. TYP 3 (moskitiera dwuskrzydłowa - jednotorowa) H - wysokość całkowita moskitiery = wysokość skrzydła z prowadnicą górną (typ A) i dolną (typ A) BO - szerokość światła otworu futryny okiennej (założenie: okno tarasowe z ruchomym słupkiem), B 1 szerokość ramki moskitiery B 2 szerokość ramki moskitiery L długość prowadnic (górnej i dolnej) - standard: 2 x (B1+B2) + 20 mm, UWAGA: Wymiar (15 mm) jest uzależniony od kształtu futryny okiennej (ościeżnicy). Wymagane jest min. 10 mm szerokości płaskiej powierzchni (mierząc od promienia załamania profilu) w celu zapewnienia optymalnego uszczelnienia. Parametr ten może ulec zmianie w przypadku większego skosu futryny okiennej.

4 TYP 4 (moskitiera dwuskrzydłowa - dwutorowa) Okno podnoszono-przesuwne (HST) z futryną obwiedniową, Montaż prowadnicy typ C do górnego i dolnego profilu futryny okna. H - wysokość całkowita moskitiery = wysokość skrzydła z prowadnicą górną (typ C) i dolną (typ C) LS1, LS2 - szerokość światła otworu futryny okiennej mierzona od krawędzi wewnętrznej ramy do środka słupka, X wymiar od krawędzi wewnętrznej ramy do węgarka aby zachować możliwość właściwej obsługi skrzydła moskitiery (B1) wymiar X 40 mm B 1 szerokość ramki moskitiery B 2 szerokość ramki moskitiery L długość prowadnic (górnej i dolnej) - standard: B1 + B2-10 mm, Max. szerokość ramki moskitiery - max [mm], Max. wysokość ramki moskitiery - max [mm]

5 TYP 5 (moskitiera dwuskrzydłowa z profilem prowadnicy typ C zabudowanym obwiedniowo moskitiera dwutorowa) Okno z futryną obwiedniową, Montaż prowadnicy typ C do futryny okna. H - wysokość całkowita moskitiery = wysokość skrzydła z prowadnicą górną (typ C) i dolną (typ C) LS1, LS2 - szerokość światła otworu futryny okiennej mierzona od krawędzi wewnętrznej ramy do środka słupka, B szerokość całkowita moskitiery z prowadnicami bocznymi (typ C) standardowo moskitiera wykonywana z podziałem symetrycznym L długość prowadnic (górnej i dolnej) - standard: L = B

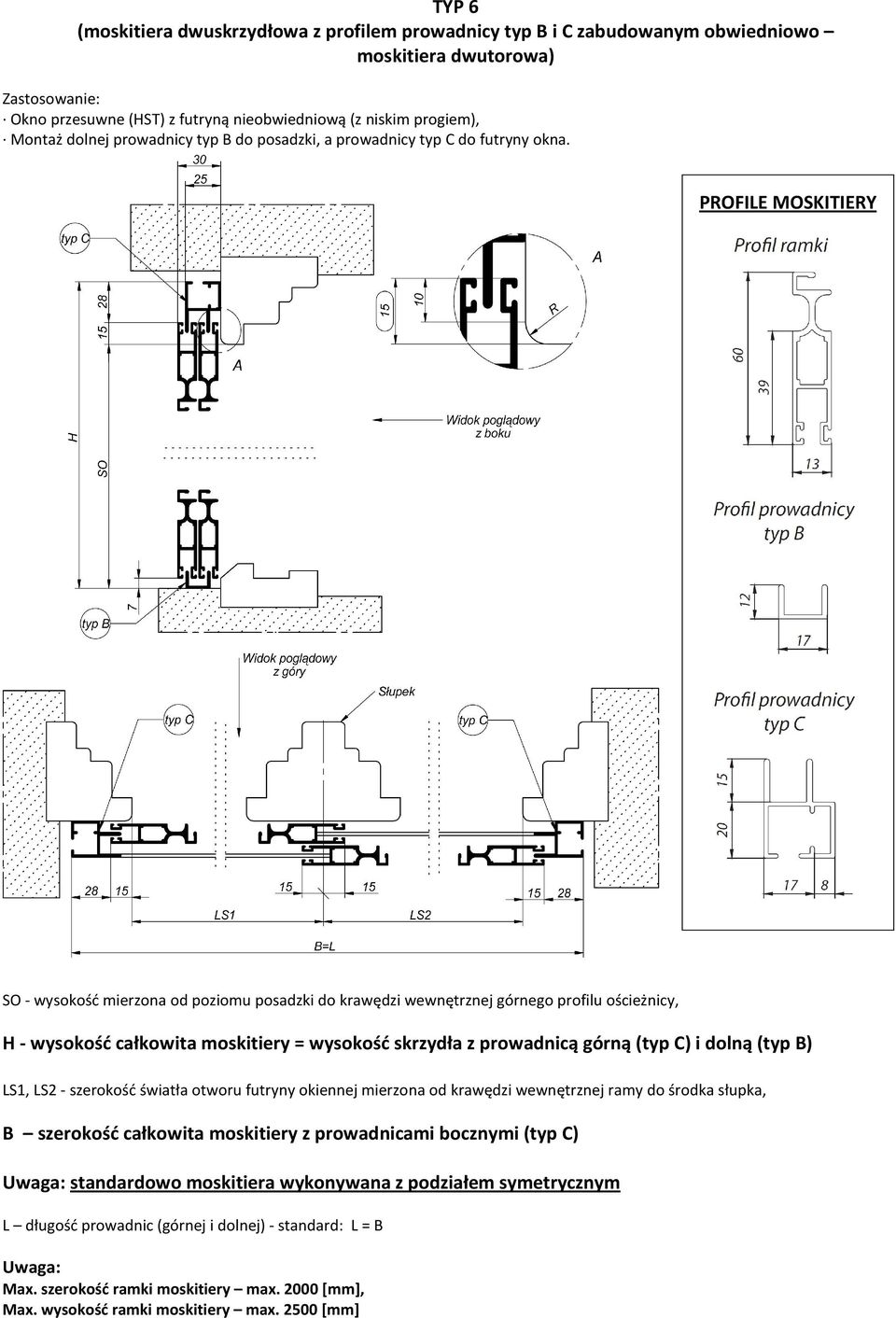

6 TYP 6 (moskitiera dwuskrzydłowa z profilem prowadnicy typ B i C zabudowanym obwiedniowo moskitiera dwutorowa) Okno przesuwne (HST) z futryną nieobwiedniową (z niskim progiem), Montaż dolnej prowadnicy typ B do posadzki, a prowadnicy typ C do futryny okna. SO - wysokość mierzona od poziomu posadzki do krawędzi wewnętrznej górnego profilu ościeżnicy, H - wysokość całkowita moskitiery = wysokość skrzydła z prowadnicą górną (typ C) i dolną (typ B) LS1, LS2 - szerokość światła otworu futryny okiennej mierzona od krawędzi wewnętrznej ramy do środka słupka, B szerokość całkowita moskitiery z prowadnicami bocznymi (typ C) standardowo moskitiera wykonywana z podziałem symetrycznym L długość prowadnic (górnej i dolnej) - standard: L = B

7 1 - Wymiar 15 mm jest uzależniony od kształtu futryny okiennej (ościeżnicy). Wymagane jest min. 10 mm szerokości płaskiej powierzchni (mierząc od promienia załamania profilu) w celu zapewnienia optymalnego uszczelnienia. Parametr ten może ulec zmianie w przypadku większego skosu futryny okiennej. 2 - Elementy moskitiery przesuwnej nie mogą zastawiać otworów odwadniających okna. 3 - W przypadku montażu moskitiery na oknie gdzie występują rolety zewnętrzne wymagane jest min. 16 mm przestrzeni miedzy pancerzem rolety i futryny (ościeżnicy) okna, w której nie znajdują się żadne inne wystające elementy. Producent zaleca stosowanie profili dystansujących prowadnice rolety. 4 - Wymiary (15,20,21 mm) dodawane do wysokości i szerokości skrzydła moskitiery są wartościami przybliżonymi i mogą ulec zmianie w zależności od głębokości obsadzenia futryny okiennej w murze.
