1 KATALOG DUKTÓW Nowa jakość systemów przesuwnych

2 Spis treści: Systemy przesuwne ERGO 1 System ERGO 1 s. 2 ERGO 1 System ERGO 1 s. 6 NOVO 1 System NOVO 1 s. 10 NOVO 1 System NOVO 1 s. 14 NOVO 16 System NOVO 16 s. 1 NOVO 16 System NOVO 16 s. 22 NOVO 1/4 System NOVO 1/4 s. 26 NOVO 1/4 System NOVO 1/4 s. 30 góra rączki Narzędzia montażowe s. 34 Przedstawiciele handlowi s. 36 1

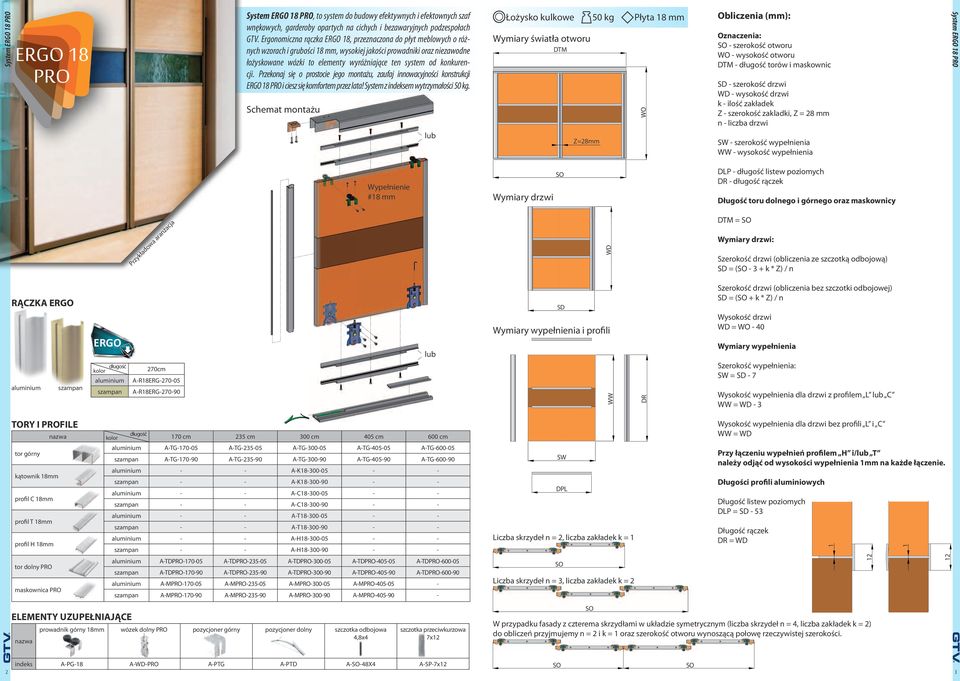

3 System ERGO 1 ERGO 1 Montaż drzwi Do połączeń płyta - profil T - płyta zaleca się stosować klej montażowy. Jako listwy górne i dolne możemy wykorzystać profil L i/ lub C. 27 Wstawianie drzwi Przed zapięciem maskownicy należy sprawdzić poprawność montażu torów. Maskownicę należy zapiąć przed wstawieniem drzwi. System ERGO 1 1 3, Regulacja wysokości 10 mm Przyłożyć wózki kółkami w kierunku wypełnienia, dosunąć aż do oparcia się ograniczników o krawędź płyty, następnie przykręcić wózek dołączonymi do zestawu wkrętami. Frezowanie otworów pod wózki dolne 47,5 Montaż pozycjonera w torze górnym Regulacja - 3mm x = = ø35 ø9 - gł. 1mm x Montaż torów Front 4 Podcięcia profili L i C Do montażu torów używać wkrętów z łbem stożkowym. Otwory fazować. W przypadku zastosowania maskownicy toru dolnego można stosować wkręty z łbem płaskim. Montaż pozycjonera w torze dolnym 5

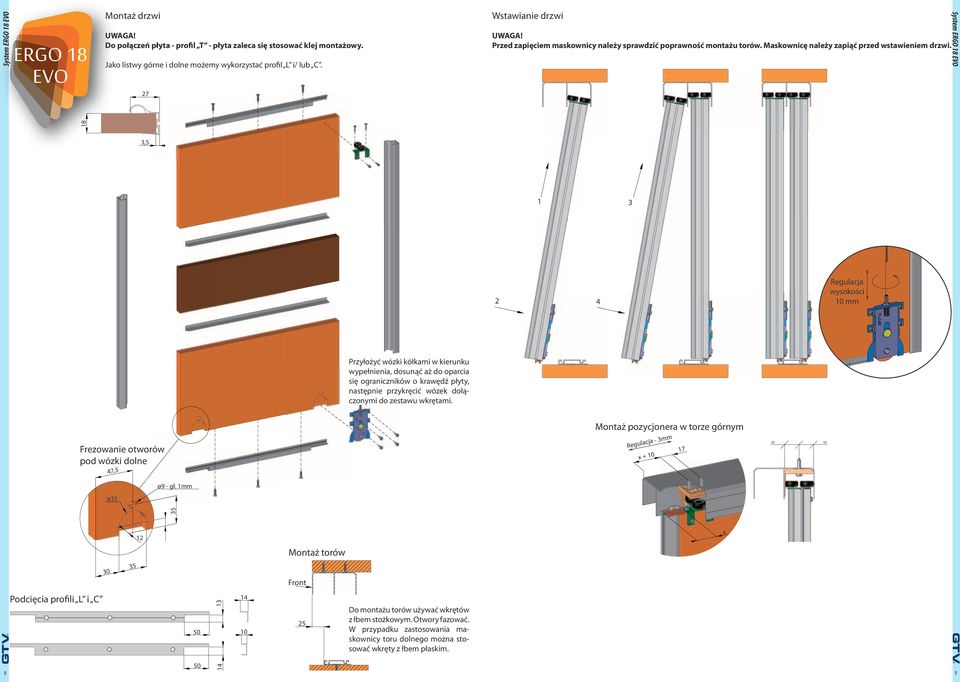

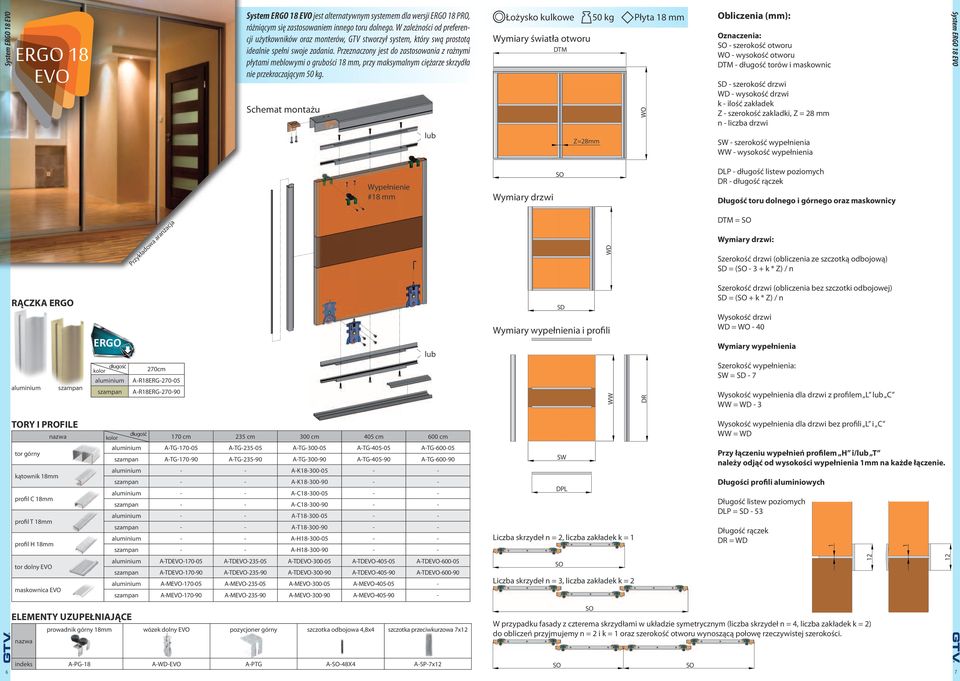

4 System ERGO 1 ERGO 1 Montaż drzwi Do połączeń płyta - profil T - płyta zaleca się stosować klej montażowy. Jako listwy górne i dolne możemy wykorzystać profil L i/ lub C. 27 Wstawianie drzwi Przed zapięciem maskownicy należy sprawdzić poprawność montażu torów. Maskownicę należy zapiąć przed wstawieniem drzwi. System ERGO 1 1 3, Regulacja wysokości 10 mm Przyłożyć wózki kółkami w kierunku wypełnienia, dosunąć aż do oparcia się ograniczników o krawędź płyty, następnie przykręcić wózek dołączonymi do zestawu wkrętami. Frezowanie otworów pod wózki dolne 47,5 Montaż pozycjonera w torze górnym Regulacja - 3mm x = = ø35 ø9 - gł. 1mm x Montaż torów Front Podcięcia profili L i C Do montażu torów używać wkrętów z łbem stożkowym. Otwory fazować. W przypadku zastosowania maskownicy toru dolnego można stosować wkręty z łbem płaskim. 9

5 Narzędzia montażowe NARZĘDZIA MONTAŻOWE Stołowy przyrząd wiertarski. Indeks: A-PW-S (na zamówienie) Wiertło dwustopniowe. Indeks: A-PW-W-9565 (w ciągłej sprzedaży) Ręczny przyrząd wiertarski. Indeks: A-PW-RC (w ciągłej sprzedaży) Wiertło dwustopniowe. Indeks: A-PW-W-9565 (w ciągłej sprzedaży) Narzędzia montażowe góra rączki Ręczny przyrząd wiertarski. Indeks: A-PW-RE (na zamówienie) Standardowe wiertła do metalu Ø 6,5 i Ø 9,5 mm (nie znajdują się w ofercie GTV) Etap I: Wykonanie otworu przelotowego (przez obie ścianki) za pomocą standardowego wiertła Ø 6,5mm Etap II: Następnie należy obrócić przyrząd i rozwiercić otwór w zewnętrznej ściance wiertłem Ø 9,5mm zgodnie z poniższym rysunkiem dół rączki 34 35

6 Informacja i przedstawiciele handlowi INFORMACJA I PRZEDSTAWICIELE HANDLOWI Masz pytania? Zapraszamy do kontaktu z naszymi Przedstawicielami Handlowymi: zachodnio - pomorskie tel. kom pomorskie tel. kom kujawsko-pomorskie tel. kom warmińsko-mazurskie tel. kom podlaskie tel. kom lubuskie tel. kom wielkopolskie tel. kom mazowieckie tel. kom dolnośląskie tel. kom łódzkie tel. kom opolskie śląskie tel. kom. tel. kom Czechy tel. kom świętokrzyskie tel. kom małopolskie tel. kom lubelskie tel. kom podkarpackie tel. kom Słowacja tel. kom Dodatkowo, w Biurze Handlowym w centrali firmy w Pruszkowie, na Państwa telefony czekają nasi pracownicy: Polska Południowa - tel Polska Południowa, Czechy i Słowacja - tel Polska Północna - tel Infolinia - tel

7 GTV ul. Przejazdowa Pruszków Polska
