1 LANEX S.A. ul. Ceramiczna 8A Lublin tel. (081) tel/fax. (081) MEDIAKONWERTER 10/100/1000BASE-T/1000BASE-SX/LX SE-38 I ME-38 IO38-1m maj 2015

2 Spis treści KONWERTER 10/100/1000BASE-T/1000BASE-SX/LX 1 CHARAKTERYSTYKA OGÓLNA WIDOK URZĄDZENIA PRZEZNACZENIE URZĄDZENIA OZNACZANIE ZŁĄCZA I WSKAŹNIKI SYGNALIZACYJNE ZŁĄCZA SE SE SYGNALIZACJA OPIS FUNKCJI KONWERTERA Półka 19 mediakonwerterów INSTALACJA I OBSŁUGA WARUNKI PRACY INSTALACJA Zasięg transmisji ZASADY POSŁUGIWANIA SIĘ ZŁĄCZAMI ŚWIATŁOWODOWYMI ZASILANIE DANE TECHNICZNE PARAMETRY INTERFEJSU OPTYCZNEGO 1000BASE- SX/LX PARAMETRY INTERFEJSU ELEKTRYCZNEGO 10/100/1000BASE-T PARAMETRY MECHANICZNE WYMAGANIA ŚRODOWISKOWE Eksploatacja Transport KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA ZASILANIE KOMPLETACJA WYROBU IO38-1m I maj 2015

3 Spis rysunków KONWERTER 10/100/1000BASE-T/1000BASE-SX/LX RYSUNEK 1. WIDOK URZĄDZENIA SE RYSUNEK 2. WIDOK URZĄDZENIA SE RYSUNEK 3. ZASTOSOWANIE KONWERTERA DO PODŁĄCZENIA DO PRZEŁĄCZNIKA WYPOSAŻONEGO W PORT 1000BASE-SX/LX... 5 RYSUNEK 4. ZASTOSOWANIE KONWERTERA DO REALIZACJI POŁĄCZENIA POMIĘDZY DWOMA PRZEŁĄCZNIKAMI WYPOSAŻONYMI W PORTY 10/100/1000BASE-T RYSUNEK 5. WIDOK PANELU PRZEDNIEGO KONWERTERA SE-38.1 W WERSJI DWUWŁÓKNOWEJ RYSUNEK 6. WIDOK PANELU TYLNEGO KONWERTERA SE RYSUNEK 7. WIDOK PANELU PRZEDNIEGO KONWERTERA SE-38.2 W WERSJI DWUWŁÓKNOWEJ RYSUNEK 8. WIDOK PANELU TYLNEGO KONWERTERA SE RYSUNEK 9. NUMERACJA PINÓW ZŁĄCZA RJ RYSUNEK 10. POŁĄCZENIE INTERFEJSÓW 10/100/1000BASE-T REALIZOWANE ZA POMOCĄ KABLA PROSTEGO RYSUNEK 11. POŁĄCZENIE INTERFEJSÓW 10/100/1000BASE-T REALIZOWANE ZA POMOCĄ KABLA SKRZYŻOWANEGO... 8 RYSUNEK 12. ZŁĄCZE ZASILANIA... 9 RYSUNEK 13. ELEMENTY SYGNALIZACYJNE URZĄDZENIA SE RYSUNEK 1. ELEMENTY SYGNALIZACYJNE URZĄDZENIA SE IO38-1m II maj 2015

4 Bezpieczeństwo użytkowania Urządzenia SE/ME-38 zostało zaprojektowane i skonstruowane zgodnie z zakresem bezpieczeństwa użytkowania urządzeń III klasy normy PN-EN Urządzenie nie posiada wmontowanego układu rozłączającego. Układ taki powinien znajdować się na zewnątrz urządzenia. Uwaga: Urządzenia SE/ME-38.X-3(4,5,6) są wyposażone w nadajnik laserowy. Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. Producent nie odpowiada za stosowanie urządzenia niezgodnie z instrukcją obsługi. Instrukcja obsługi jest integralną częścią urządzenia i wraz z nim jest przekazywana użytkownikom. IO38-1m III maj 2015

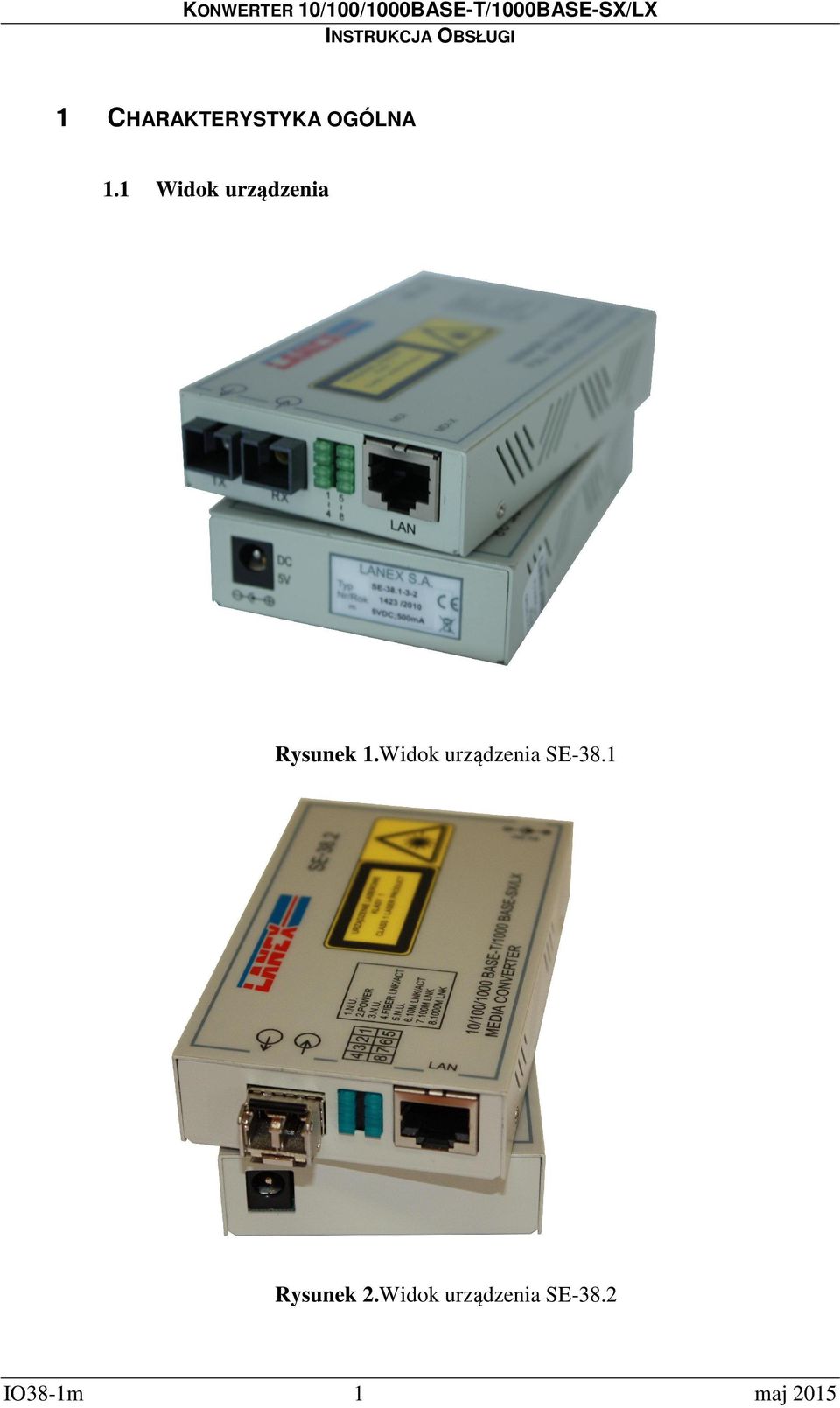

5 1 CHARAKTERYSTYKA OGÓLNA 1.1 Widok urządzenia Rysunek 1. Widok urządzenia SE-38.1 Rysunek 2. Widok urządzenia SE-38.2 IO38-1m 1 maj 2015

6 1.2 Przeznaczenie urządzenia Mediakonwerter SE/ME-38 umożliwia realizację połączenia pomiędzy dwoma dowolnymi urządzeniami wyposażonymi w interfejs elektryczny Ethernet 10/1000/1000BASE-T lub pomiędzy urządzeniem wyposażonym w interfejs elektryczny 1000BASE-T a urządzeniem wyposażonym w styk 1000BASE-SX/LX (w tym przypadku niezbędna jest informacja od zamawiającego ze względu na odpowiednią konfigurację fabryczną urządzenia). Poszczególne wersje urządzenia umożliwiają realizację połączenia z wykorzystaniem dwóch włókien światłowodu jednomodowego lub wielomodowego. Konwerter SE-38 w pełni odpowiada standardowi IEEE 802.3z 1000BASE-SX/LX, 802.3ab 1000BASE-T. Zastosowanie konwertera SE/ME-38 pozwala wydłużyć segment sieci do ponad 70 km, przy pracy w trybie full duplex i użyciu światłowodu jednomodowego. Zmiana elektrycznego medium transmisyjnego na światłowodowe pozwala na zwiększenie zasięgu transmisji oraz całkowite wyeliminowanie wpływu oddziaływań zakłócających, takich jak: pole elektromagnetyczne, prądy błądzące, różnice potencjałów uziemień itp. IO38-1m 2 maj 2015

7 1.3 Oznaczanie. Pełne oznaczenie mediakonwertera składa się z następujących części: SE/ME 38.X Y Z zasięg: m 2 10 km 3 20 km (WDM) 4 30 km 5 40 km (WDM) 6 70 km typ interfejsu optycznego: nm (MM) nm (SM) nm (SM) 5 WDM 1310/1550 nm (SM) 6 WDM 1550/1310 nm (SM) wersja produkcyjna: 1 ze złączem SC/PC, 2 z modułem SFP i złączem LC/PC UWAGA: Urządzenia z serii SE-38.2 mają dobierany moduł SFP zależnie od potrzeb klienta. Lista modułów SFP jest dostępna w ofercie firmy LANEX. Oznaczenie półki telekomunikacyjnej i jej zasilaczy: SE-39 - symbol półki 19 Zasilacze do półki SE-39: MZ moduł zasilacza V AC MZ moduł zasilacza V DC Półka do kart modułów konwertera ME-38 ma możliwość pracy w konfiguracji z jednym modułem zasilającym bądź dwoma modułami zasilającymi jednocześnie pracującymi redundantnie. Przy składaniu zamówień należy dokładnie sprecyzować typ i liczbę zasilaczy. Znaczenie zastosowanych skrótów: SE urządzenie wolnostojące ME urządzenie w postaci kary MM wersja współpracująca ze światłowodem wielomodowym (Multi Mode) SM wersja współpracująca ze światłowodem jednomodowym (Single Mode) WDM (Wavelength Division Multiplexing) wersja współpracująca po jednym włóknie światłowodowym na różnych długościach fali dla sygnału nadawczego i odbiorczego. Pozwala to zaoszczędzić ilość włókien przy jednoczesnym zachowaniu pełnej funkcjonalności. 850 nm nadajnik pracujący z długością fali 850 nm, odbiornik pracujący z długością fali 850 nm 1310 nm nadajnik pracujący z długością fali 1310 nm, odbiornik pracujący z długością fali 1310 nm 1550 nm nadajnik pracujący z długością fali 1550 nm, odbiornik pracujący z długością fali 1550 nm WDM 1310/1550 nm - nadajnik pracujący z długością fali 1310 nm, odbiornik pracujący z długością fali 1550 nm IO38-1m 3 maj 2015

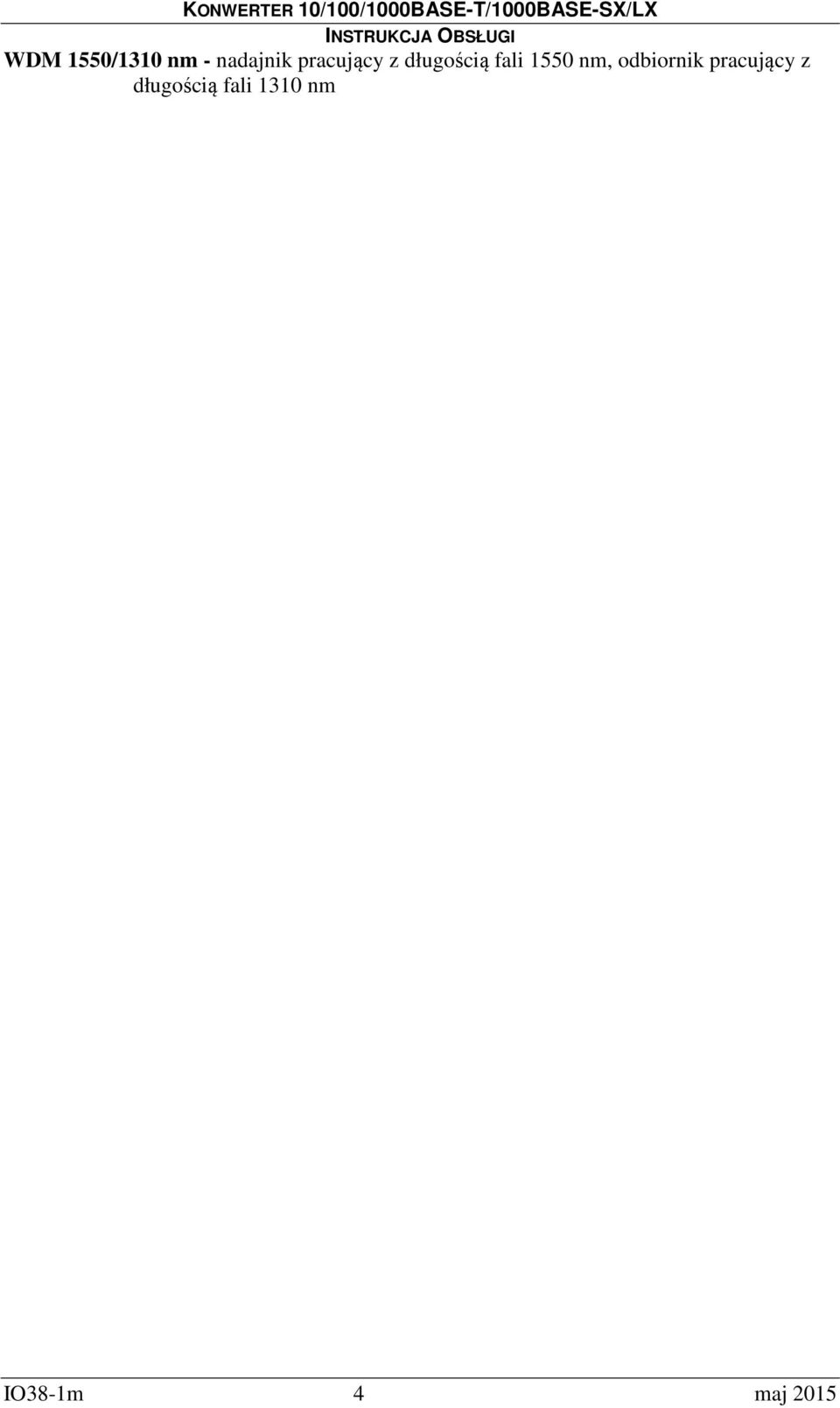

8 WDM 1550/1310 nm - nadajnik pracujący z długością fali 1550 nm, odbiornik pracujący z długością fali 1310 nm IO38-1m 4 maj 2015

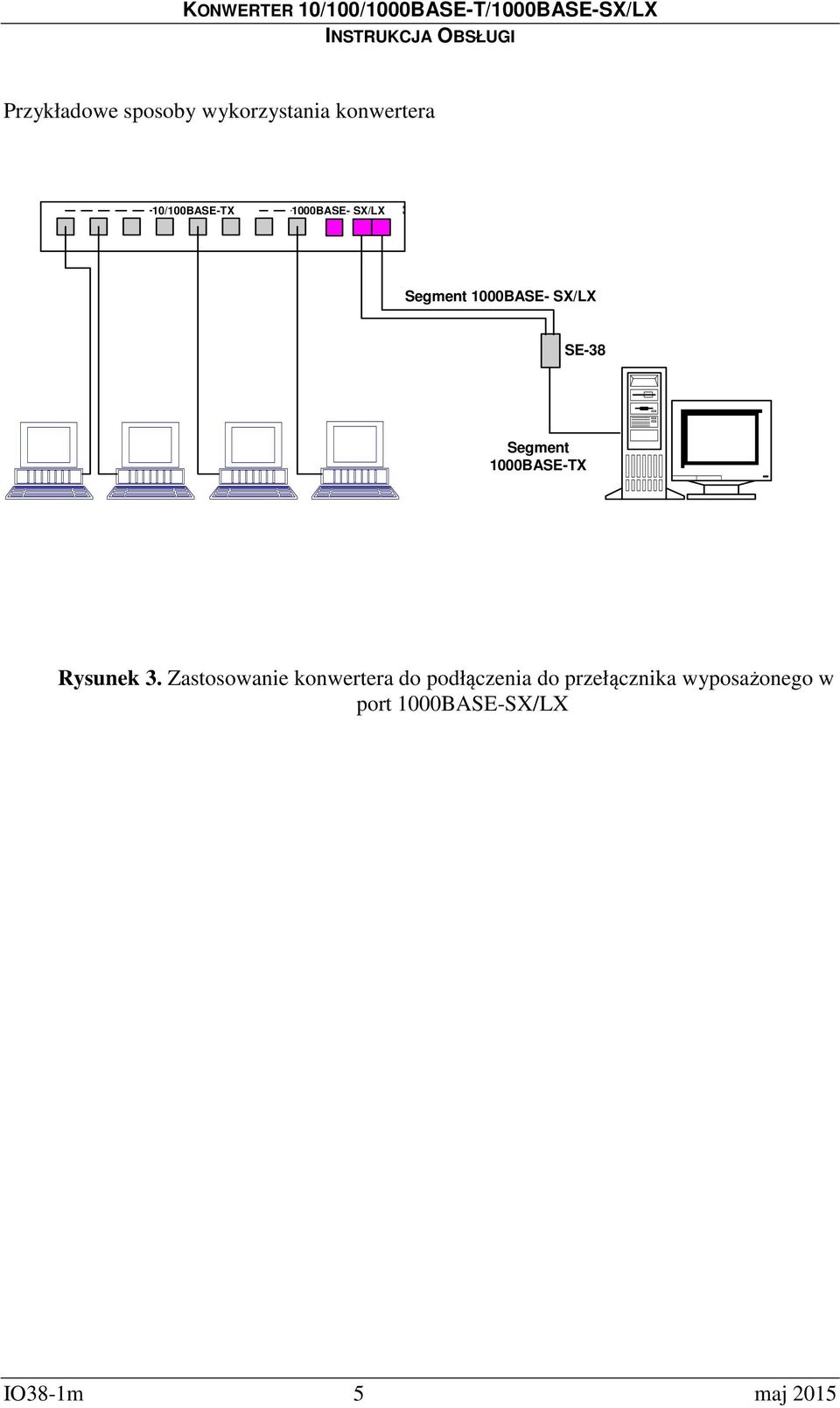

9 Przykładowe sposoby wykorzystania konwertera 10/100BASE-TX 10BASE-T 1000BASE- 100BASE-FX SX/LX Segment 1000BASE- 100BASE-FX SX/LX SE-38 SE-37 Segment Segment 1000BASE-TX 100BASE-TX Rysunek 3. Zastosowanie konwertera do podłączenia do przełącznika wyposażonego w port 1000BASE-SX/LX IO38-1m 5 maj 2015

10 Segment 100BASE-TX Przełącznik Hub przełączający Ethernet Segment 1000BASE-TX 100BASE-TX SE-38 SE-37 SE-37 SE-34 SE-37 SE-34 Segment 100BASE-TX 10BASE-T Segment 1000BASE- 100BASE-FX SX/LX SE-37 SE-34 Segment 100BASE-FX 10BASE-FL Segment 100BASE-FX 10BASE-FL SE-38 SE-37 Przełącznik Hub przełączający Ethernet Segment 1000BASE-TX 100BASE-TX SE-37 SE-34 Segment 100BASE-TX 10BASE-T Segment 100BASE-TX 10BASE-T Segment 100BASE-FX 10BASE-FL Rysunek 4. Zastosowanie konwertera do realizacji połączenia pomiędzy dwoma przełącznikami wyposażonymi w porty 10/100/1000BASE-T. IO38-1m 6 maj 2015

11 2 ZŁĄCZA I WSKAŹNIKI SYGNALIZACYJNE Poniższe rysunki przedstawiają widok panelu przedniego i tylnego, na których umieszczono złącza i elementy sygnalizacyjne, konwertera SE Złącza SE-38.1 Urządzenie wyposażone jest w ekranowane złącze RJ-45 przeznaczone do podłączenia dwuparowego kabla skręcanego kategorii 5, 5e, 6 lub 7 oraz podwójne lub pojedyncze złącze światłowodowe typu SC/PC. Do podłączenia zasilania wykorzystywane jest dwustykowe złącze z wtykiem EIAJ RC złącze optyczne TX RX LAN złącze RJ 45 Rysunek 5. Widok panelu przedniego konwertera SE-38.1 w wersji dwuwłóknowej. DC 5V Θ Rysunek 6. Widok panelu tylnego konwertera SE SE-38.2 Urządzenie wyposażone jest w ekranowane złącze RJ-45 przeznaczone do podłączenia czteroparowego kabla skręcanego kategorii 5, 5e, 6 lub 7 oraz gniazdo do instalacji modułu SFP ze złączem światłowodowym typu LC/PC. Do podłączenia zasilania wykorzystywane jest dwustykowe złącze z wtykiem EIAJ RC Moduł SFP ze złączem LC Złącze RJ45 Rysunek 7. Widok panelu przedniego konwertera SE-38.2 w wersji dwuwłóknowej. IO38-1m 7 maj 2015

12 Rysunek 8. Widok panelu tylnego konwertera SE Rysunek 9. Numeracja pinów złącza RJ-45. Gniazdo RJ-45 konwertera SE-38 jest przystosowane do łączenia z portem elektrycznym karty sieciowej stacji roboczej lub przełącznika ETHERNET-owego. Z uwagi na zaimplementowaną funkcję automatycznego rozpoznawania sposobu połączenia konwerter będzie współpracował z dowolnym urządzeniem o konfiguracji MDI lub MDI-X, połączony przy pomocy dowolnego kabla prostego lub skrzyżowanego RJ-45 RJ Rysunek 10. Połączenie interfejsów 10/100/1000BASE-T realizowane za pomocą kabla prostego. RJ Rysunek 11. RJ-45 8 Połączenie interfejsów 10/100/1000BASE-T realizowane za pomocą kabla skrzyżowanego Konwerter powinien być podłączony kablem skręcanym kat. 5, 5e, 6 lub 7 którego impedancja skręconych par przewodów wynosi 100 Ω. Maksymalna długość kabla może IO38-1m 8 maj

13 wynosić 100 m. Konwerter SE-38 regeneruje parametry czasowe sygnału jednak nie zaleca się stosowania długiego odcinka kabla skręcanego. Długość kabla skręcanego powinna być ograniczona na korzyść kabla światłowodowego. Rysunek 12. Złącze zasilania Do podłączenia zasilania służy dwustykowe złącze typu EIAJ RC W celu podłączenia należy dołączyć dostarczony zasilacz z wtykiem EIAJ RC Polaryzacja zasilania: Θ 2.2 Sygnalizacja SE-38.1 wyposażone jest w 6 elementów sygnalizacyjnych o następującym znaczeniu: 1 - sygnalizacja poprawności zasilania 2 - sygnalizacja FDX/COL 3 - LINK po stronie optycznej 4 - sygnalizacja nadawania danych 5 - LINK 10Mbit/s po stronie elektrycznej 6 - LINK 100Mbit/s po stronie elektrycznej 7 - LINK 1000Mbit/s po stronie elektrycznej 8 - sygnalizacja odbioru danych TX RX LAN Rysunek 13. Elementy sygnalizacyjne urządzenia SE SE-38.2 wyposażone jest w 5 elementów sygnalizacyjnych o następującym znaczeniu: 1 N.U. nie używane 2 POWER sygnalizacja poprawności zasilania 3 - N.U. nie używane 4 Fiber LNK/ACT link po stronie światłowodowej; aktywność łącza 5 - N.U. nie używane 6 10M LNK/ACT link z prędkością 10Mb/s po stronie miedzianej 7-100M LNK/ACT link z prędkością 100Mb/s po stronie miedzianej M LNK/ACT link z prędkością 1000Mb/s po stronie miedzianej IO38-1m 9 maj 2015

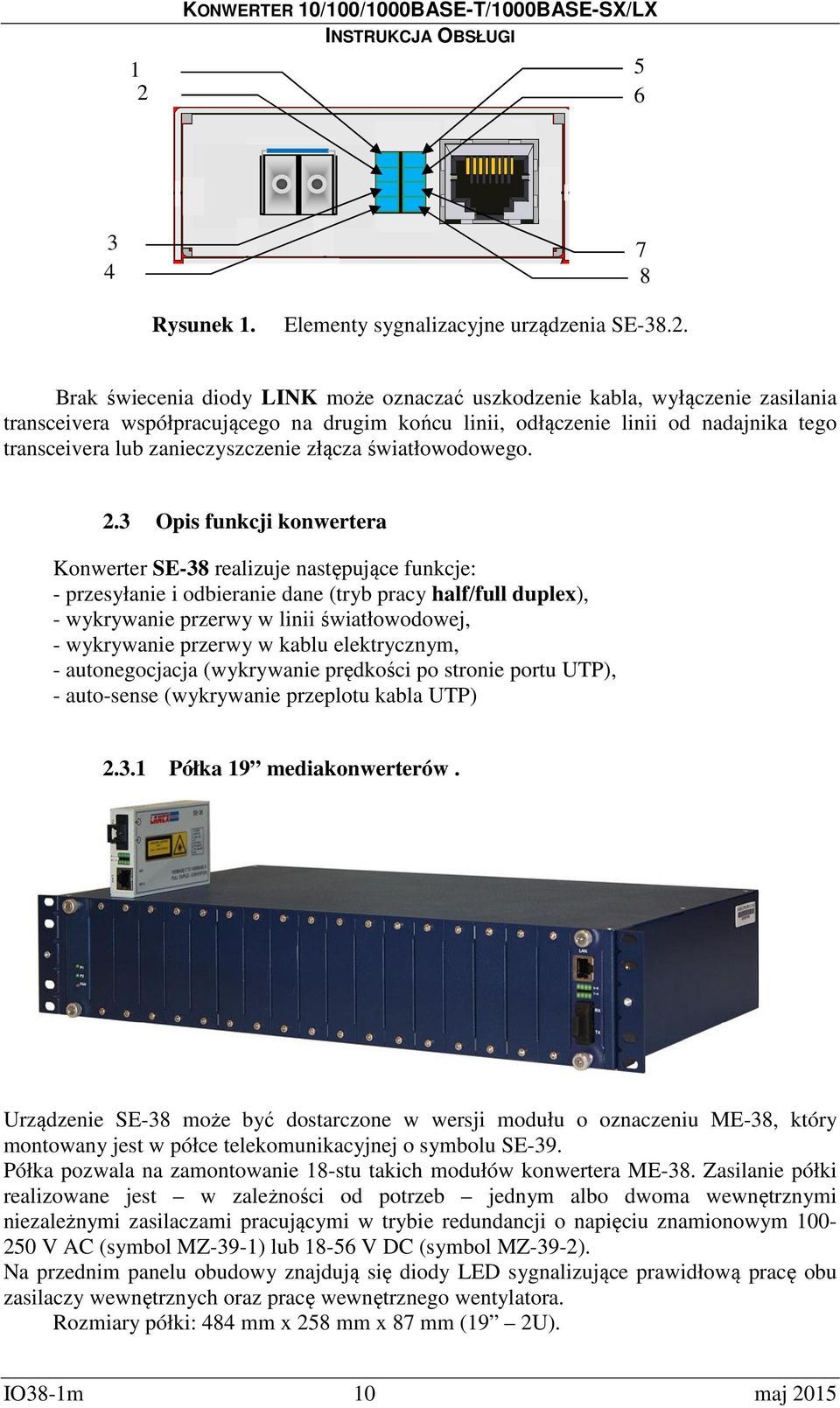

14 1 2 KONWERTER 10/100/1000BASE-T/1000BASE-SX/LX Rysunek 1. Elementy sygnalizacyjne urządzenia SE Brak świecenia diody LINK może oznaczać uszkodzenie kabla, wyłączenie zasilania transceivera współpracującego na drugim końcu linii, odłączenie linii od nadajnika tego transceivera lub zanieczyszczenie złącza światłowodowego. 2.3 Opis funkcji konwertera Konwerter SE-38 realizuje następujące funkcje: - przesyłanie i odbieranie dane (tryb pracy half/full duplex), - wykrywanie przerwy w linii światłowodowej, - wykrywanie przerwy w kablu elektrycznym, - autonegocjacja (wykrywanie prędkości po stronie portu UTP), - auto-sense (wykrywanie przeplotu kabla UTP) Półka 19 mediakonwerterów. Urządzenie SE-38 może być dostarczone w wersji modułu o oznaczeniu ME-38, który montowany jest w półce telekomunikacyjnej o symbolu SE-39. Półka pozwala na zamontowanie 18-stu takich modułów konwertera ME-38. Zasilanie półki realizowane jest w zależności od potrzeb jednym albo dwoma wewnętrznymi niezależnymi zasilaczami pracującymi w trybie redundancji o napięciu znamionowym V AC (symbol MZ-39-1) lub V DC (symbol MZ-39-2). Na przednim panelu obudowy znajdują się diody LED sygnalizujące prawidłową pracę obu zasilaczy wewnętrznych oraz pracę wewnętrznego wentylatora. Rozmiary półki: 484 mm x 258 mm x 87 mm (19 2U). IO38-1m 10 maj 2015

15 3 INSTALACJA I OBSŁUGA 3.1 Warunki pracy Urządzenia mogą pracować w sposób ciągły w pomieszczeniach zamkniętych w warunkach zgodnych z punktem Instrukcji Obsługi. Nie powinny być narażone na bezpośrednie nasłonecznienie. Niedopuszczalne jest zatykanie otworów wentylacyjnych. 3.2 Instalacja Mediakonwerter SE-38 może być montowane w dowolnej pozycji z wykorzystaniem zaczepów umieszczonych w obudowie oraz w dla wersji w postaci modułu karty ME-38 przystosowanej do bezpośredniego montażu w półce SE-39. Po podłączeniu zasilania do konwertera i prawidłowym jego okablowaniu powinny zaświecić się obydwie diody LINK (LED nr 3 i 7 dla SE-38.1 i LED nr 4 i 8 dla SE-38.2). Port 10/100/1000BASE-T zostanie automatycznie skonfigurowany dzięki protokołowi autonegocjacji. Połączenie będzie zrealizowane tylko w przypadku dołączenia do portu urządzenia zgodnego ze standardem 1000BASE-T. Obsługa funkcji Auto-Sence MDI/MDI- X pozwala na połączenie interfejsów 1000BASE-T przy pomocy kabla prostego lub skrzyżowanego. Uwaga: Urządzenia SE/ME-38 są wyposażone w nadajnik laserowy. Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku! Sygnalizuje to symbol umieszczony na obudowie urządzenia. Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe. Nadajnik emituje pełną moc zawsze, gdy tylko urządzenie jest podłączone do zasilania. IO38-1m 11 maj 2015

16 3.2.1 Zasięg transmisji Zasięg transmisji uzależniony jest od kilku parametrów związanych zarówno z samym urządzeniem jak i z konfiguracją połączenia. W zależności od trybu pracy czynnikiem ograniczającym mogą być parametry optyczne konwertera, bądź dopuszczalne opóźnienie w domenie kolizyjnej. Można wyróżnić dwie konfiguracje połączenia ważne z punktu widzenia zasięgu transmisji, tj. tryb pracy łącza z monitorowaniem kolizji (half duplex) i tryb pracy bez monitorowania kolizji (full duplex). Tabela 1. Dostępne wersje oraz tabela przybliżonych zasięgów po łączach światłowodowych Oznaczenie wersji Długość fali Nadajnik/odbiornik [nm] Liczba włókien Typ światłowodu SM/MM Zasięg przybliżony [km] SE/ME MM 0,55 SE/ME SM 10 SE/ME SM 30 SE/ME SM 70 SE/ME (6) / SM /1310 SE/ME (6) / SM /1310 *- Urządzenia z serii SE-38.2 mają dobierany moduł SFP zależnie od potrzeb klienta. Lista modułów SFP jest dostępna w ofercie firmy LANEX. 3.3 Zasady posługiwania się złączami światłowodowymi Złącza światłowodowe są elementami o bardzo wysokiej precyzji i wymagają bardzo delikatnego obchodzenia się z nimi. Należy je chronić przed kurzem i zabrudzeniem. Rozłączone elementy złącza należy zabezpieczyć nasadkami ochronnymi. W razie zanieczyszczenia, gniazdo można przedmuchać sprężonym, czystym powietrzem a wtyk przemyć alkoholem izopropylowym lub etylowym. Należy przy tym bezwzględnie posługiwać się szmatką bezpyłową. 3.4 Zasilanie Konwerter SE-38.1 zasilany jest z zasilacza stabilizowanego o napięciu wyjściowym 5 V i odpowiednio prądzie wyjściowym 1000 ma natomiast konwerter SE-38.2 zasilaczem takim samym napięciu ale prądzie 2300 ma. Do podłączenia zasilania służy złącze EIAJ RC IO38-1m 12 maj 2015

17 4 DANE TECHNICZNE 4.1 Parametry interfejsu optycznego 1000BASE- SX/LX Tabela 2. Podstawowe parametry optyczne styku 1000BASE- SX/LX dla poszczególnych wersji urządzeń z serii SE Oznaczenie wersji Długość fali Nadajnik/odbiornik [nm] Typ złącza Liczba włókien Typ światłowodu SM/MM Moc wyjściowa [dbm] Czułość [dbm] Poziom przesterowania odbiornika [dbm] SE/ME SC/PC 2 MM -4 ~ -9.5 < SE/ME SC/PC 2 SM -3 ~ -9.5 <-20-3 SEME SC/PC 2 SM +3 ~ -4 <-23-3 SE/ME SC/PC 2 SM +5 ~ 0 <-24-3 SE/ME (6)-3 SE/ME (6) /1550, 1550/ /1550, 1550/1310 SC/PC 1 SM -3 ~ -9 < SC/PC 1 SM +2 ~ -3 < * - Na zamówienie mogą być dostarczone urządzenia wyposażone w złącza typu ST. UWAGA: Urządzenia z serii SE-38.2 mają dobierany moduł SFP zależnie od potrzeb klienta. Lista modułów SFP jest dostępna w ofercie firmy LANEX. 4.2 Parametry interfejsu elektrycznego 10/100/1000BASE-T Tabela 3. Parametry elektryczne styku 1000BASE T Cecha Różnicowa impedancja wejściowa Amplituda sygnału na wyjściach różnicowych MTU dla wersji SE-38.1 MTU dla wersji SE-38.2 Wartość 100 Ω ok mv B 1522 B IO38-1m 13 maj 2015

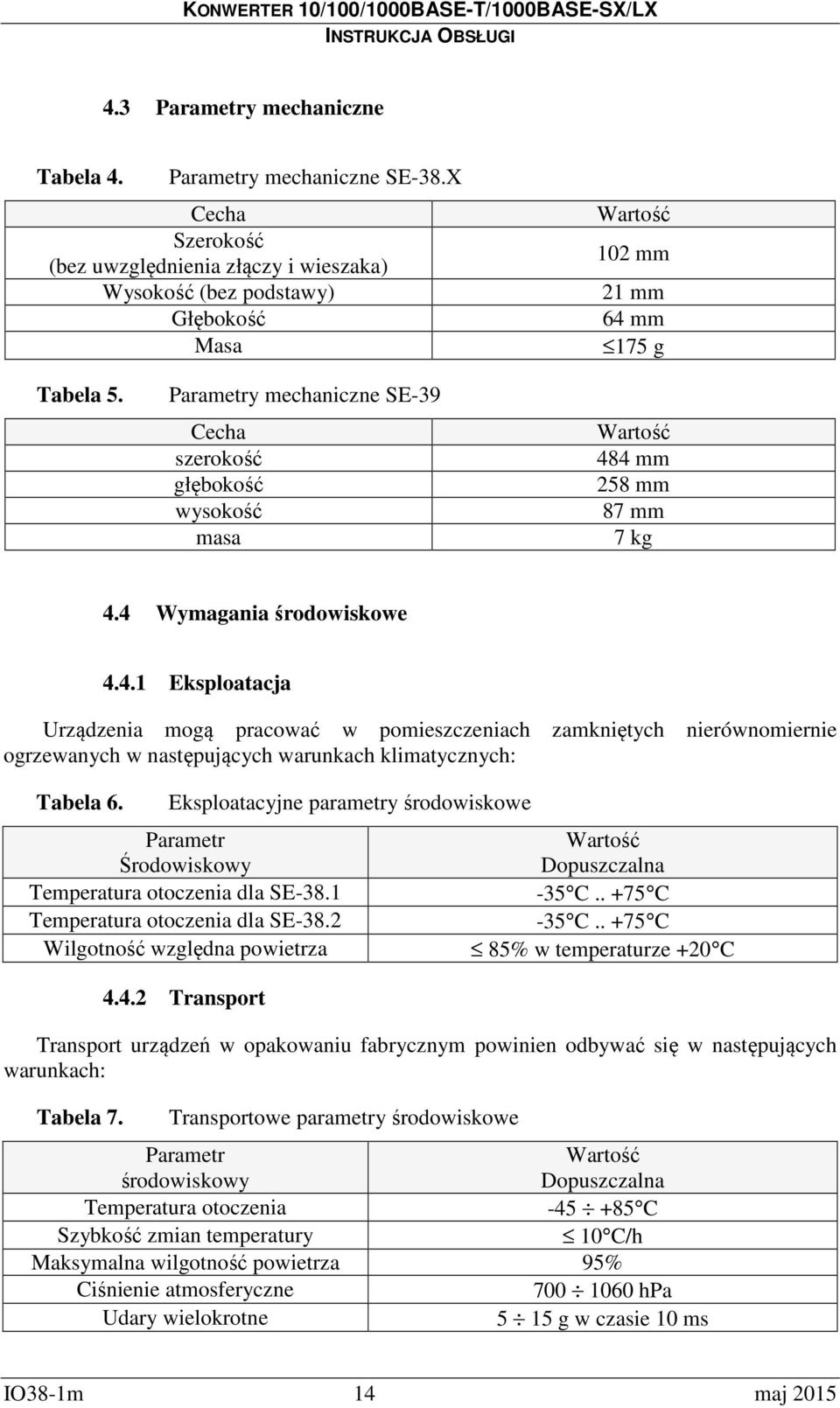

18 4.3 Parametry mechaniczne Tabela 4. Parametry mechaniczne SE-38.X Cecha Szerokość (bez uwzględnienia złączy i wieszaka) Wysokość (bez podstawy) Głębokość Masa Wartość 102 mm 21 mm 64 mm 175 g Tabela 5. Parametry mechaniczne SE-39 Cecha szerokość głębokość wysokość masa Wartość 484 mm 258 mm 87 mm 7 kg 4.4 Wymagania środowiskowe Eksploatacja Urządzenia mogą pracować w pomieszczeniach zamkniętych nierównomiernie ogrzewanych w następujących warunkach klimatycznych: Tabela 6. Eksploatacyjne parametry środowiskowe Parametr Środowiskowy Temperatura otoczenia dla SE-38.1 Temperatura otoczenia dla SE-38.2 Wilgotność względna powietrza Transport Wartość Dopuszczalna -35 C C -35 C C 85% w temperaturze +20 C Transport urządzeń w opakowaniu fabrycznym powinien odbywać się w następujących warunkach: Tabela 7. Transportowe parametry środowiskowe Parametr środowiskowy Wartość Dopuszczalna Temperatura otoczenia C Szybkość zmian temperatury 10 C/h Maksymalna wilgotność powietrza 95% Ciśnienie atmosferyczne hpa Udary wielokrotne 5 15 g w czasie 10 ms IO38-1m 14 maj 2015

19 4.5 Kompatybilność elektromagnetyczna Urządzenia spełniają wymagania dla urządzeń klasy A dotyczące emisji zakłóceń radioelektrycznych, określone w normie PN-EN 55022, pod warunkiem, że są zainstalowane zgodnie z niniejszą instrukcją. Ostrzeżenie: Urządzenie to jest urządzeniem klasy A. W środowisku mieszkalnym może ono powodować zakłócenia radioelektryczne. W takich przypadkach można żądać od jego użytkownika zastosowania odpowiednich środków zaradczych. 4.6 Zasilanie Tabela 8. Parametry zasilania SE/ME-38.1 Parametr lub cecha Znamionowe napięcie zasilające Pobór prądu przy napięciu 5 V/DC Typ złącza Wartość parametru lub opis cechy 0 Hz; 5 V 500 ma EIAJ RC-5320 Tabela 9. Parametry zasilania SE/ME-38.2 Parametr lub cecha Znamionowe napięcie zasilające Pobór prądu przy napięciu 5 V/DC Typ złącza Wartość parametru lub opis cechy 0 Hz; 5 V 1000 ma EIAJ RC-5320 IO38-1m 15 maj 2015

20 5 KOMPLETACJA WYROBU Pełna kompletacja wyrobu SE-38 dostarczonego klientowi obejmuje: 1. Konwerter SE-38.X 1 szt. 2. Instrukcja obsługi IO38-1x 1 szt. 3. Karta gwarancyjna 1 szt. 4. Zasilacz impulsowy 5V/1A dla SE szt. Pełna kompletacja wyrobu SE-39 dostarczonego klientowi obejmuje: 1. Półka telekomunikacyjna SE-39 1 szt. 2. Zaślepki 16 szt. 3. Karta gwarancyjna 1 szt. IO38-1m 16 maj 2015

21 KONWERTER 10/100/1000BASE-T/1000BASE-SX/LX IO38-1m 17 maj 2015

22 Wyprodukowano: Lanex S.A. ul. Ceramiczna 8A Lublin tel.: fax: web: Lanex S.A IO38-1m 18 maj 2015
