Podłączenie do szyny polowej światłowodem (LWL) w topologii linii/gwiazdy

Wielkość: px
Rozpocząć pokaz od strony:

Download "Podłączenie do szyny polowej światłowodem (LWL) w topologii linii/gwiazdy"

Transkrypt

1 Podłączenie do szyny polowej światłowodem (LWL) w topologii linii/gwiazdy 1. Zastosowanie Dane techniczne Płytka złącza światłowodowego LWL Typy przewodów złącza światłowodowego LWL Konfiguracja PROFIBUS Podłączenia Sieć o topologii linii Sieć o topologii gwiazdy Złącze magistrali napędu ustawczego Napięcie zasilające Diagnostyka Wskaźniki optyczne na płytce złącza światłowodowego LWL Zastosowanie To uzupełnienie obowiązuje dla napędów z przyłączem LWL w topologii linii/gwiazdy. Proszę przestrzegać należących do tego instrukcji obsługi dla elektrycznych napędów ustawczych PROFITRON / ECOTRON i sterowania szyny polowej PROFIBUS DP / Modbus RTU. Strona 1/6

2 2. Dane techniczne 2.1 Płytka złącza światłowodowego LWL Płytka przyłącza LWL dla topologii linii i gwiazdy Złącze LWL: F-ST (złącze bagnetowe) = złącze BFOC Kanały (optyczne): dla topologii linii: IN1 + OUT1 / IN2 + OUT2 z F-ST (złącze bagnetowe) dla topologii gwiazdy: IN1 + OUT1 z F-ST (złącze bagnetowe) Szybkość transmisji danych: do 1,5 MBit/s Światłowód: włókna szklane 62,5 (50)/125 µm multi-mode Bilans optyczny: 6 db przy wł. 62,5 µm, 4 db przy wł. 50 µm Zasięg LWL maks.: włókna szklane 62,5 µm 2000 m (tłumienie przewodu LWL maks. 3,0 db/km, bez dodatkowych tłumień) włókna szklane 50 µm m (tłumienie przewodu LWL maks. 3,0 db/km, bez dodatkowych tłumień) Długość fali: 850 nm Napięcie zasilania: 24 V DC / 60 ma zasilane wewnętrznie z zasilacza sieciowego napędu ustawczego. Zewnętrzne zasilanie napięciowe napędu ustawczego z 24 V DC / 240 ma możliwe. Dla topologii linii obowiązuje: tylko przy zewnętrznym zasilaniu napięciowym 24 V DC napędu ustawczego w razie awarii napięcia roboczego napędu szyna nie jest przerwana. Sygnalizatory zakłóceń: LED Power on (zielona): urządzenie gotowe do pracy LED Bus active (żółta): dane są odbierane przez kanał RS485 Odpowiednie systemy magistrali: PROFIBUS DP, Modbus RTU Wymagany moduł LWL dla Master:, nr katalogowy , nr katalogowy firma EKS (www.eks-engel.de) Maksymalna liczba napędów LWL: Modul moduł na Master (przy 93,75 kbit/s) 2.2 Typy przewodów złącza światłowodowego LWL Kable i przewody wg DIN VDE 0888 część 3. Średnica rdzenia: 62,5 µm 50 µm Włókna: włókna szklane 62,5 µm/125 µm, włókna gradientowe multi-mode, zasięg maks m włókna szklane 50 µm/125 µm, zasięg maks m Współczynnik tłumienia: Zalecany: < 3.0 db/km Usunąć płaszcz zewnętrzny na długości ok. 30 cm. 3. Konfiguracja PROFIBUS Należy zastosować plik GSD SIP_056D.GSD. Strona 2/6

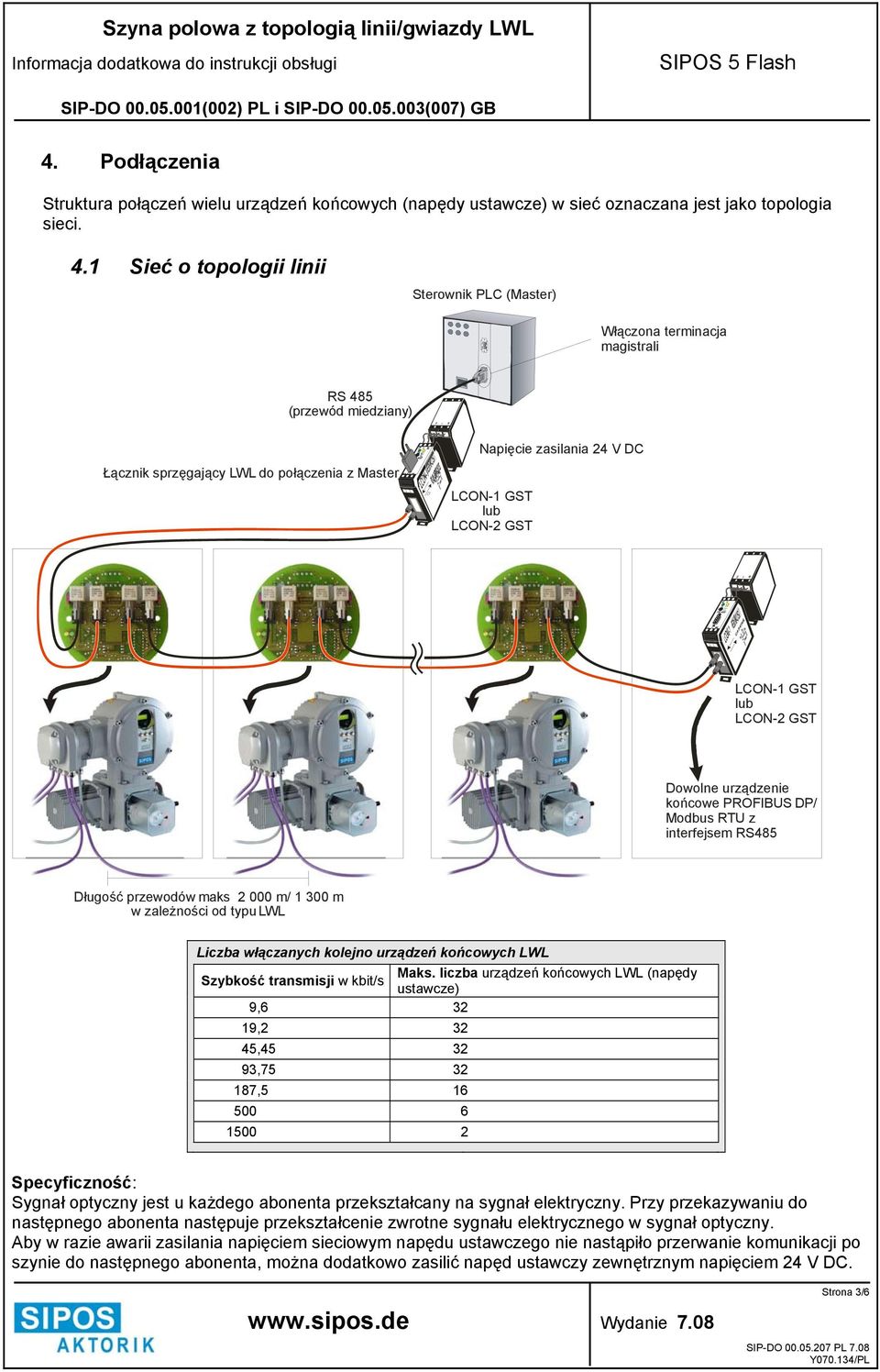

3 4. Podłączenia Struktura połączeń wielu urządzeń końcowych (napędy ustawcze) w sieć oznaczana jest jako topologia sieci. 4.1 Sieć o topologii linii Sterownik PLC (Master) Włączona terminacja magistrali RS 485 ( przewód miedziany) Łącznik sprzęgający LWL do połączenia z Master Napięcie zasilania 24 V DC Dowolne urządzenie końcowe PROFIBUS DP/ Modbus RTU z interfejsem RS485 Długość przewodów maks m/ m w zależności od typu LWL Liczba włączanych kolejno urządzeń końcowych LWL Szybkość transmisji w kbit/s Maks. liczba urządzeń końcowych LWL (napędy ustawcze) 9, , , , , Specyficzność: Sygnał optyczny jest u każdego abonenta przekształcany na sygnał elektryczny. Przy przekazywaniu do następnego abonenta następuje przekształcenie zwrotne sygnału elektrycznego w sygnał optyczny. Aby w razie awarii zasilania napięciem sieciowym napędu ustawczego nie nastąpiło przerwanie komunikacji po szynie do następnego abonenta, można dodatkowo zasilić napęd ustawczy zewnętrznym napięciem 24 V DC. Strona 3/6

4 4.2 Sieć o topologii gwiazdy Sterownik PLC (Master) Włączona terminacj magistrali RS 485 ( przewód miedziany) Napięcie zasilania 24 V DC Łącznik sprzęgający LWL do połączenia z Master Długość przewodów maks m/ m w zależności od typu LWL Dowolne urządzenie końcowe PROFIBUS DP/ Modbus RTU z interfejsem RS485 Liczba włączanych kolejno urządzeń końcowych LWL (na jeden segment) Szybkość transmisji w kbit/s Maks. liczba urządzeń końcowych LWL (napędy ustawcze) 9, , , , , Specyficzność: Awaria odcinka LWL bądź płytki przyłączowej LWL jednego z napędów nie ma żadnego wpływu na funkcjonalność pozostałych napędów ustawczych. Strona 4/6

5 4.3 Złącze magistrali napędu ustawczego W przypadku silnych wibracji zalecane jest oddzielna instalacja jednostki elektronicznej względem jednostki przekładni (opcja)! W eksploatacji wydostaje się wiązka światła z nadajnika światłowodowego. Dlatego nigdy nie spoglądać bezpośrednio w światło nadajnika! Przewody LWL układać pierścieniowo, aby uzyskać możliwie duży promień wygięcia, patrz rysunek Układanie przewodów w przyłączu elektrycznym. Należy przestrzegać minimalnego promienia wygięcia przewodów światłowodowych LWL! Wymagane jest zachowanie czystości. Wniknięcie kurzu może spowodować, że optyczne części składowe nie będą zdatne do użytku. Ochronę przed kurzem (czarna i czerwona) usuwać dopiero bezpośrednio przed sporządzaniem połączenia! OUT1 IN1 IN2 OUT2 S1 S2 LED ( żółta) Bus active LED ( zielona) Power on Płytka przyłącza LWL dla topologii linii/gwiazdy Układanie przewodów w przyłączu elektrycznym Przełącznik DIP S1 i S2 do przełączania mocy nadajnika Pozycja przełącznika -: m dł. przewodu Pozycja przełącznika +: m dł. przewodu Podłączenie należy wykonać na płytce złącza światłowodowego LWL przy pomocy łączników wtykowych bagnetowych F-ST w poniższy sposób: Wyjście optyczne (Out 2) płytka 1 Wejście optyczne (In 1) płytka 2 Wejście optyczne (In 2) płytka 1 Wyjście optyczne (Out 1) płytka 2 Strona 5/6

6 4.4 Napięcie zasilające Napęd ustawczy wymaga doprowadzenie napięcia sieci V/ V AC (patrz przynależna instrukcja obsługi i schemat połączeń). W przypadku awarii tego zasilania płytka złącza światłowodowego LWL nie jest zasilana napięciem, co wyklucza przesyłanie sygnału LWL. Komunikacja po szynie do następnego napędu ustawczego nie jest już możliwa! Dla topologii linii obowiązuje: aby w przypadku awarii napięcia sieci wszystkie napędy LWL były nadal osiągalne, napęd ustawczy musi być eksploatowany z dodatkowego zewnętrznego zasilania 24V DC! 5. Diagnostyka 5.1 Wskaźniki optyczne na płytce złącza światłowodowego LWL OUT1 IN1 IN2 OUT2 S1 S2 LED ( żółta) Bus active LED ( zielona) Power on Dioda świecąca (LED) zielona zasilanie włączone Power on Płytka złącza światłowodowego LWL jest zasilana napięciem 24 V. Dioda świecąca (LED) żółta - magistrala aktywna Bus active Przesyłanie danych z interfejsu RS485 na interfejs optyczny w toku. Strona 6/6
