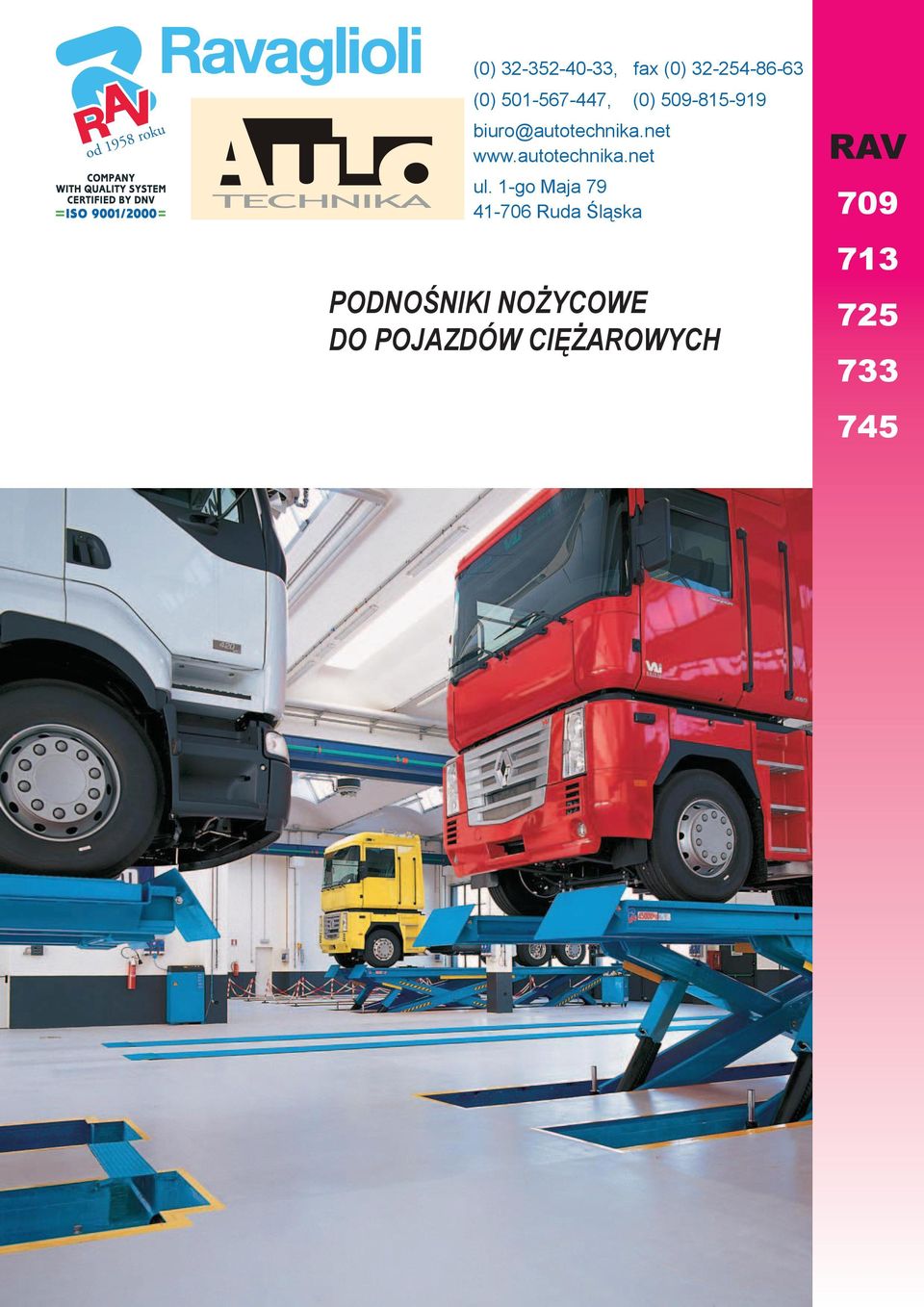

1 od 1958 roku (0) , fax (0) (0) , (0) ul. 1-go Maja Ruda Śląska PODNOŚNIKI NOŻYCOWE DO POJAZDÓW CIĘŻAROWYCH RAV

2 Najlepsze rozwiązanie dla warsztatów z niewielką ilością przestrzeni: oszczędność miejsca, gdy podnośnik jest całkowicie podniesiony, całkowicie wolna podłoga, gdy podnośnik jest zupełnie obniżony. Brak poprzeczek i prętów skrętnych pomiędzy platformami (dla maksymalnej dostępności w obszarze pracy). Wszystkie ruchome łączenia wykonane na samosmarujących łożyskach dla zwiększenia wytrzymałości. Platfromy z powierzchnią antypoślizgową. Sygnał dźwiękowy podczas końcowej fazy opuszczania. Mechaniczne urządzenie blokujące z automatycznym odblokowywaniem, zapewnia maksymalny poziom bezpieczeństwa gdy podnośnik jest w maksymalnym położeniu. Tłoki startowe zmniejszają naprężenia w początkowej fazie podnoszenia. Hydrauliczna synchronizacja platform niezaleznie od rozkładu obciążenia za pomocą: 1) samoregulującego się urządzenia 2) opatentowanego zaworu startowego

3 RAV 709 / 9 t / mm RAV 713 / 13 t / mm RAV 709 jest idealny do podnoszenia dużych samochodów dostawczych i ciężarowych o masie łącznej do 9 ton, będących obecnie w ofertach wielu producentów pojazdów. RAV 713 o nośności 13 ton i 7 metrowych platformach pozwala na podnoszenie małych oraz średniej wielkości autobusów. SILNIK WAGA RAV 709 RAV 713 3,5 kw 5200 kg 5300 kg (RAV 709) (RAV 713) 8670 (RAV 709) (RAV 713) 340 RAV 718 / 18 t / mm RAV 725N / 22,5 t / mm SILNIK WAGA Długośc platform i nośność czynią je idealnymi do autobusów i ciężarówek. RAV 718 RAV 725 N 7,5 kw 5850 kg 5900 kg

4 RAV 733 / 33 t / mm Ze względu na dużą nośność, ten podnośnik jest preferowany do podnoszenia specjalnych pojazdów, jak cysterny, pojazdy z zamontowanym dźwigiem, wozy strażackie i ciągniki lotniskowe. Nośność 33 tony pozwala nie tylko na podnoszenie dużych obciążeń, ale także na radzenie sobie niekorzystnymi dla mniejszych podnośników rozkładami obciążenia. SILNIK WAGA RAV 733 9,2 kw 6300 kg RAV 745 HD / 45 t / mm RAV 745 / 45 t / mm RAV 745 HD został opracowany dla szczególnie ciężkich i trudnych w podnoszeniu obciążeń (HD - tłum. o dużej wytrzymałości). Dzięki strukturze nożycowej oraz lambda, podnośnik oferuje nośność 45 ton przy platformach ograniczonych do 9 metrów, co pozwala na podnoszenie b. ciężkich pojazdów z niewielkim rozstawem osi. RAV 745 jest za to idealny do podnoszenia ciężarówek razem z naczepami, nawet z ładunkiem. SILNIK WAGA RAV 745 HD RAV 745 9,2 kw 8450 kg 9950 kg (RAV 745HD) (RAV 745) (RAV 745HD) (RAV 745)

5 J50 HT / J50 PHT kg Jednocylindrowy podnośnik kanałowy (podosiowy) typu jack. ø Min Maks Maksymalne ciśnienie 250 bar. Wymagane przyłącze do instalacji pneumatycznej 6-10 bar (wersja PHT). Waga 110 kg. Sterowany za pomocą pompy ręcznej lub pneumatycznej (wersja PN). Duża wysokośc podnoszenia Min Maks KP kg Dwucylindrowy pneumatyczny podnośnik kanałowy (podosiowy) typu jack Maksymalne ciśnienie 150 bar. Wymagane przyłącze do instalacji pneumatycznej 6-10 bar. Waga 260 kg. Sterowany za pomocą pompy pneumatycznej. Przesuwanie w poziomie na elastycznych rolkach. Duża podstawa nośna z pneumatycznie poruszanymi ramionami.

6 RAV 718 P / 18 t / mm RAV 725 NP / 22,5 t / mm RAV 733 P / 33 t / mm Podnośniki z wnękami w przedniej części platform, przeznaczonymi na: hydrauliczne szarpaki (RAV718PA2) obrotnice do pomiaru geometrii kół (RAV718PA3) Podnośniki mogą zostać wyposażone jednocześnie w szarpaki i obrotnice - RAV718PA1: Obrotnice są montowane na płytach szarpaka, na tym samym poziomie co platformy, aby umożliwić przeprowadzanie pomiarów geometrii kół i blokowane w czasie pracy szarpaków. RAV718PA2 - SZARPAKI DO TESTOWANIA ZAWIESZENIA Urządzenie generuje naprzemienne poprzeczne/podłużne oddziaływanie na koła i tym samym składniki układu sterowania i zawieszenia, pozwalając na optyczną kontrolę usterek (luzów przegubu kulowego, łącznika metalowo-elestycznego w amortyzatorzach, mocowań amortyzatorów). Elektro-hydrauliczne działanie. Kierunek: po przekątnej 45º w odniesieniu do podłużej osi pojazdu. Zwrot: przeciwny. Karbowane powierzchnie, aby zapobiegać poślizgom kół. Maksymalny nacisk na oś: 13,5 t Maksymalna siła podczas testów: 5 t

7 DUO - zespół dwóch podnośników Modele RAV N-733 mogą być łączone w następujące zespoły: a) zsynchronizowane - obie platformy nośne znajdują się na tej samej wysokości; b) w trybie pojedynczym - oba podnośniki pracują niezależnie, z plaformami nośnymi na różnych wysokościach. Takie rozwiązanie pozwala na podnoszenie długich pojazdów oraz w trybie pojedynczym na niezależne serwisowanie zwykłych pojazdów na obu podnośnikach, zapewniając podwójną szybkośc zwrotu kosztów inwestycji. a bb RAV 720A3 RAV 720A3 Ekstra długie rampy wjazdowe aby wjechać na podnośnik bardzo nisko-profi lowymi pojazdami.

8 Wersje instalowane w podłożu Wszystkie podnośniki z serii 700 moga zostać dostarczone w wersji instalowanej w podłożu. Ten typ instalacji zapewnia jeszcze szybszy i łatwiejszy dostęp do podnośnika maksymalizując zyski i pozostawiając podłogę wolną od przeszkód po zakończeniu pracy. Nośność Silnik Waga H I L kg kw kg mm mm mm RAV 709 I , RAV 713 I RAV 718 I ,5 RAV 725 NI RAV 733 I RAV 745IHD , RAV 745 I Wersje instalowane w podłożu Standardowa pozycja jednostki zasilającej H I L Zastrzegamy sobie prawo do pomyłek i zmian w treści. Wszelkie prawa zastrzeżone.
