1 SOLVO TD2000 / TD2000R Wandaloodporna kaseta zewnętrzna do systemu cyfrowego DUO 16-przyciskowa, alfanumeryczna kaseta zewnętrzna wykonana ze stali nierdzewnej, wyposażona w 4 ikony wyświetlające stan systemu pozwala na wprowadzanie numerów oraz łączenie się z urządzeniami w magistrali DUO. Dane techniczne Zasilanie z magistrali DUO Pobór w czasie spoczynku 60mA Pobór w czasie pracy 0.40A Czas aktywacji elektrozaczepu maks. 10 sekund Minimalne oświetlenie 0.5 lux Diody LED 3 (białe) Przetwornik CMOS 1/3" kolor Liczba pikseli 440,000 Obiektyw 3.7mm Focus 0.6m Regulacja oka kamery ±10 Zaciski: LP/LP PB/PB V/M S+/S- C/NO/NC linia DUO przycisk wyjścia wejście dodatkowej kamery (PAL) elektrozaczep zaciski dodatkowego przekaźnika Charakterystyka produktu Wandaloodporny panel przyciskowy Solvo - TD2000, przeznaczony do systemu DUO, pozwala na podział instalacji do 99 grup, w każdej do 253 urządzeń (urządzenia wewnętrzne, panele zewnętrzne, aktuatory, moduły portiera), dzięki czemu w całym systemie można podłączyć ponad urządzeń. Aby uzyskać taką liczbę urządzeń, należy upewnić się, że każde urządzenie ma przypisany "adres grupy" (od 01 do 99) oraz "adres urządzenia" (od 001 do 253) adres grupy 00 jest zarezerwowany do współpracy z wcześniejszymi urządzeniami do systemu Duo. Kaseta zewnętrzna zasilana jest bezpośrednio z linii DUO, wykonana ze stali nierdzewnej, wyposażona w alfanumeryczny wyświetlacz LCD - 2 linie do opisu (20 znaków), oraz 16 przyciskową klawiaturę podświetlaną. 4 ikony nad wyświetlaczem przedstawiają zdarzenia / status systemu lub w danej chwili wykonywanej operacji: połączenie, rozmowa, otwarcie przekaźnika zajęte. Jedna kaseta zewnętrzna pozwala na zapisanie w książce 800 użytkowników, do każdego może być przypisane hasło do odblokowania drzwi i/ lub do sterowania przekaźnikiem dodatkowym (otwarcie drzwi, bram wjazdowych, innych zastosowań). Panel zewnętrzny TD2000 posiada również funkcję aliasu, która polega na przypisaniu danemu użytkownikowi dodatkowego lub nadrzędnego numeru wywołania składającego się od 1-5 cyfr. Funkcja ta jest szczególnie przydatna w dużych kompleksach mieszkalnych, w celu umożliwienia bardziej elastycznej i intuicyjnej numeracji. Numer alias może zostać wykorzystany dla każdego użytkownika, obojętnie jaki jest adres urządzenia wewnętrznego (adres lokalu). Przykładowo, przy dużej instalacji możemy obrać następujący schemat logiczny: pierwsza liczba odnosi się do numeru budynku, druga do piętra, a ostatnie dwie do numeru mieszkania - użytkownik 30521, to budynek 3, 05 piętro, mieszkanie numer 21. Funkcja nadania numeru Alias jest w szczególności przydatna dla rozbudowanych systemów z podziałem na bloki i wejścia. Elektrozaczep Elektrozaczep podłączany jest do kasety zewnętrznej. Dla prawidłowej pracy, elektrozaczep musi mieć pobór maksymalnie 12VAC/1A. Elektrozaczep może pracować korzystając z tego samego zasilacza co kaseta zewnętrzna lecz, aby działał prawidłowo należy zastosować elektrozaczep maks. 12VAC / 1A. Aby skorzystać z silniejszego elektrozaczepu, należy użyć dodatkowego zasilacza oraz przekaźnika 24Vdc, jak pokazano na na następnej stronie.

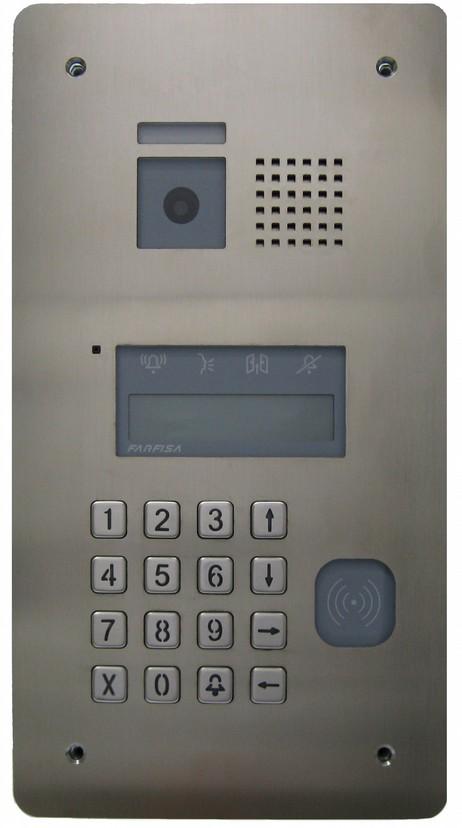

2 Wersja z czytnikiem Panel Solvo w wersji TD2000R jest dodatkowo wyposażony w czytnik zbliżeniowy RfiD, pozwalający na otwieranie pierwszego lub drugiego wyjścia przekaźnikowego (w zależności od sposobu połączenia) za pomocą kart i breloków 125kH. Czytnik wymaga osobnego zasilania 12Vac. Można programować go na dwa sposoby; z pozycji czytnika lub z komputera za pomocą dedykowanego kabla. Instrukcja do pobrania na stronie oknie wpisując czytnik TSE-03. Możliwe sposoby połączenia poniżej. Rodzaj i przekrój przewodów Użycie nieodpowiednich przewodów może skutkować niepoprawnym działaniem systemu. Jedno z możliwych rozwiązań to przewód Farfisa 2302, który jest idealnym rozwiązaniem okablowania do systemu cyfrowego DUO. Dane techniczne przewodu 2302 Liczba żył 2 (czerwony/czarny) Przewód skręcany 2x1mm² Tworzywo miedź cynowana Długość skręcenia 40mm Impedancja 100 Maksymalnie dopuszczane odległości Kabel Farfisa 2302 Skrętka Kabel CAT5 2x1mm² - AWG17 2x0,32mm² - AWG22 2x0,2mm² - AWG m 70 m 50 m

3 PROGRAMOWANIE Wszystkie ustawienia programowania zostały opisane poniżej. Aby edytować poszczególne funkcje postępuj według instrukcji. Ustawienia fabryczne Kod administratora= 0039 Adres kasety zewnętrznej= 231 Czas otwarcia 1 przekaźnika= 1 sek. Czas otwarcia 2 przekaźnika= 1 sek. Wejście w tryb programowania Aby wejść w tryb programowania należy wpisać na klawiaturze 00 +, wyświetli się komunikat- HASŁO" następnie wpisać kod administratora (domyślnie 0039) +. Napis u góry informuje, ze jesteśmy w trybie programowania, natomiast pod spodem wyświetlają się funkcje menu, między którymi można się poruszać za pomocą strzałek lub, oraz przyciskiem zatwierdzać wybór. Wyjście z trybu programowania Aby wyjść z trybu programowania należy wcisnąć raz lub kilkakrotnie (w zależności od tego, w którym miejscu jesteśmy w trybie programowania) przycisk Użycie klawiatury do momentu, aż wyświetlacz pokazuje komunikat powitalny. Aby zaprogramować kasetę, użyj klawiatury w panelu zewnętrznym: i oprócz narysowanych na nich funkcji, w trybie programowania oznaczają: zatwierdza wybór lub przechodzi do kolejnej zakładki programowania anuluje wybór i cofa do poprzedniej zakładki, wciśnięty kilkakrotnie (zależne od miejsca w którym się znajdujemy) wychodzi z trybu programowania Przeglądanie opcji programowania w górę. Podczas wpisywania nazwy przewija alfabet/znaki do przodu Przeglądanie opcji programowania w dół. Podczas wpisywania nazwy przewija alfabet/znaki do tyłu W trybie programowania przesuwa kursor w prawo. Podczas trybu programowania przesuwa kursor w lewo. Podczas wpisywania nazwy zmienia małe litery na duże i odwrotnie. PROGRAMOWANIE W trybie programowania pierwsza / górna linia wyświetlacza LCD pokazuje kategorię główną, natomiast druga, dolna poszczególne funkcje, ustawienia do edytowania. Możliwe funkcje do modyfikacji to: Język Kontakty System Różne Domyślne Za pomocą strzałek możemy poruszać się między funkcjami. Aby zatwierdzić / wejść w dane ustawienia należy użyć przycisku dzwonka. cofa do poprzedniego menu lub wychodzi z trybu programowania.

4 Język Dostępne języki: Włoski Angielski Francuski Hiszpański Niemiecki Polski Wybierz język za pomocą strzałek i wciśnij dzwonek aby zatwierdzić. cofa do poprzedniej sekcji w menu / wychodzi z trybu programowania. Kontakty Alfabetyczna lista lokatorów ; spis lokatorów występuje w dwóch formach: 1) Podczas normalnej pracy systemu (na liście widać tylko tych użytkowników, którzy mają przypisany swój adres/numer) 2) Podczas programowania (na liście widać użytkowników, którzy mają przypisany swój adres/numer, jak i tych którzy nie mają numeru, ale mają zapisane hasło) Uwaga: Każdy użytkownik musi posiadać nazwę i przynajmniej jedno z następujących danych: adres lokalu bądź hasło. Wciśnij dzwonek, aby zatwierdzić, przycisk cofa do poprzedniej sekcji w menu / wychodzi z trybu programowania. W zakładce "kontakty" dostępne pozycje do edytowania to: Nowy kontakt Zmień kontakt Usuń kontakt Usuń wszystkich Przywróć wszystkich Wgraj Wyślij Format pamięci Wybierz daną funkcje za pomocą strzałek i wciśnij dzwonek, aby zatwierdzić. Nowy kontakt cofa do poprzedniej sekcji w menu / wychodzi z trybu programowania. Każdy nowy użytkownik (maksymalnie 800) musi zostać zapisany w zakładce kontakty. dzwonka wpisanie "nowego kontaktu". zatwierdza wybór (jeżeli istnieje już 800 pozycji użytkowników, system nie pozwala na cofa do poprzedniego menu lub wychodzi z trybu programowania. Wchodzimy w: Edytuj nazwę Nazwa użytkownika, dostępnych 20 znaków, mogą to być litery lub cyfry. Instrukcja, jak wprowadzać nazwę zobacz sekcję Użycie klawiatury, po wpisaniu nazwy wciśnij programowania Uwaga: nazwa użytkownika musi być zawsze nadana., aby przejść do następnej sekcji Następnie pojawia się: Edytowanie adresów: Ze względu na możliwość dużego rozbudowania systemu DUO adres użytkownika jest podzielony na dwie sekcje: Edytuj adres grupy: adres grupy, do której przypisany jest użytkownik (od 01 do 99); wprowadź adres grupy a następnie zatwierdź, aby przejść do kolejnej sekcji programowania; adres 00 jest zarezerwowany dla kompatybilności z tradycyjnymi urządzeniami do systemu Duo. Edytuj adres lokalu: adres lokalu (od 001 do 200); wprowadź adres lokalu, a następnie zatwierdź kolejnej sekcji programowania;, aby przejść do

5 - Edytuj alias (logiczny numer przypisany do rzeczywistego w systemie) Alias może zostać przypisany do każdego użytkownika (musi być to numer od 1-5 cyfr), który jest opcjonalnie numerem wywołania przypisanym do danego lokalu (np. adres lokalu 100, dzwonimy 100, jednak po przypisaniu numeru alias np. 10, możemy dzwonić również 10) Uwaga: Czy alias został przypisany czy nie, do danego użytkownika nadal można dzwonić przypisanym do niego numerem lokalu. Natomiast, jeżeli przypiszemy numer alias taki sam jak już istniejący numer lokalu w instalacji u danego użytkownika, wtedy numer alias jest numerem nadrzędnym. - Edytuj hasło Każdy użytkownik może mieć przypisane jedno hasło składające się od 1 do 8 cyfr. Jeżeli potrzebne są kolejne hasła do 1 lub 2 przekaźnika, należy utworzyć nowego użytkownika o tej samej nazwie i nadać mu kolejne (inne) hasła. UWAGA: Wprowadzenie tego samego hasła dla więcej niż jednego lokatora, nie jest możliwe. Na przykład użytkownik o nazwie Zawieja, ma przypisany adres i hasło, kolejny Zawieja (2), tylko hasło i jeszcze kolejny Zawieja (3) też tylko hasło. Tym samym do użytkownika Zawieja mamy przypisane 3 różne hasła. Zarządzanie hasłami, czytaj dalej. Dla użytkowników z zewnątrz np. listonosz, kurier, dozorca itd. należy utworzyć nowych użytkowników z samą nazwą oraz hasłem, bez wpisywania adresów. Wpisz hasło i zatwierdź dzwonkiem Funkcje przypisane do hasła to:, aby przejść do etapu ustawienia funkcji zaawansowanych danego hasła. Aktywacja S+S-: aktywuje otwarcie elektrozaczepu podpiętego pod zaciski S+ oraz S-; za pomocą strzałek wybierz <TAK> lub <NIE>, a następnie wciśnij dzwonek programowania. lub,aby zatwierdzić i przejść do kolejnego etapu Aktywacja 2 przekaźnika?: otwarcie 2 przekaźnika (zaciski C, NC oraz NC dostępne na płytce kasety); za pomocą strzałek lub wybierz <TAK> lub <NIE>, a następnie wciśnij dzwonek,aby zatwierdzić i przejść do kolejnego etapu programowania. Potwierdzenie: potwierdzenie dźwiękowe w lokalu. Możliwe włączenie pojedynczego sygnału dźwiękowego w urządzeniu wewnętrznym będącego potwierdzeniem wejścia hasłem przypisanym do danego lokalu. Ta funkcja jest przydatna, aby poinformować użytkownika w mieszkaniu, że ktoś właśnie prawidłowo użył hasła przypisanego do jego lokalu. (np. aby otworzyć furtkę lub bramę). Za pomocą strzałek lub, wybierz <TAK> lub <NIE>, a następnie wciśnij dzwonek, aby zatwierdzić i przejść do kolejnego etapu programowania. Ekran wyświetla napis zapisane i system powraca do menu programowania - kontakty. Uwaga: wprowadzając nowego użytkownika należy pamiętać, że zawsze trzeba wpisać nazwę oraz przynajmniej jedno z następujących: adres lokalu bądź hasło. Zmień kontakt W tej sekcji można modyfikować wprowadzone wcześniej dane. iem dzwonka. wchodzimy w zmień kontakt (jeżeli w systemie nie istnieje żaden zapisany wcześniej kontakt, następuje odmowa dostępu) Dla ułatwienia, istnieją 4 następujące sposoby znalezienia danego użytkownika: Znajdź po nazwie; lista użytkowników sortowana po nazwie. Przed nazwą, pomiędzy <>, znajduje się numer, który przedstawia kolejność w jakiej użytkownik został zapisany w pamięci. Znajdź po aliasie; lista użytkowników sortowana po aliasie. Przed numerem alias, pomiędzy <>, znajduje się numer, który przedstawia kolejność w jakiej użytkownik został zapisany w pamięci.; użytkownicy bez numeru alias znajdują się na liście przypisani jako ---,. Znajdź po haśle; lista użytkowników sortowana po haśle. Przed hasłem, pomiędzy <>, znajduje się numer, który przedstawia kolejność w jakiej użytkownik został zapisany w pamięci.; użytkownicy bez hasła znajdują się na liście przypisani jako ---,. Znajdź po adresie; lista użytkowników sortowana po adresie. Przed adresem, pomiędzy <>, znajduje się numer, który przedstawia kolejność w jakiej użytkownik został zapisany w pamięci.; użytkownicy bez adresu znajdują się na liście przypisani jako ---,. Po wejściu w książkę poprzez jedną z powyższych opcji, aby odszukać dany kontakt, użyj strzałek lub, a następnie za pomocą przycisku dzwonka zatwierdź wybór.

6 Na wyświetlaczu w górnej linii pojawia się opcja: Zmień nazwę; dolny napis na ekranie wyświetla nazwę użytkownika, która ma zostać edytowana. Wciśnij usunąć nazwę, a następnie wprowadź nową Jak edytować nazwę zobacz sekcję Użycie klawiatury. Po edycji wciśnij dzwonek, aby zatwierdzić, i przejdź do kolejnych ustawień. Jeżeli nazwa użytkownika ma pozostać bez zmian, wciśnij dzwonek, aby przejść bez edycji do następnego kroku. Zmień adres grupy; dolny napis na ekranie wyświetla adres grupy, który ma zostać edytowany (jeżeli użytkownik nie ma przypisanego tego numeru, pole pozostaje puste) Wciśnij, aby usunąć wyświetlany adres, a następnie wprowadź nowy. Wciśnij dzwonek aby zatwierdzić zmiany i przejść do kolejnego kroku. Jeżeli adres grupy ma pozostać bez zmian, wtedy bez wcześniejszej edycji, wciśnij dzwonek, aby przejść bezpośrednio do następnego kroku. Zmień adres lokalu; dolny napis na ekranie wyświetla adres lokalu, który ma zostać edytowany (jeżeli użytkownik nie ma przypisanego tego numeru, pole pozostaje puste) Wciśnij, aby usunąć wyświetlany adres, a następnie wprowadź nowy. Wciśnij dzwonek aby zatwierdzić zmiany i przejść do kolejnego kroku. Jeżeli adres grupy ma pozostać bez zmian, wtedy bez wcześniejszej edycji, wciśnij dzwonek, aby przejść bezpośrednio do następnego kroku. Zmień alias: dolny napis na ekranie wyświetla numer alias, który ma zostać edytowany (jeżeli użytkownik nie ma przypisanego tego numeru, pole pozostaje puste) Wciśnij, aby usunąć wyświetlany numer, a następnie wprowadź nowy. Wciśnij dzwonek aby zatwierdzić zmiany i przejść do kolejnego kroku. Jeżeli numer alias ma pozostać bez zmian, wtedy bez wcześniejszej edycji, wciśnij dzwonek, aby przejść bezpośrednio do następnego kroku. Zmień hasło; dolny napis na ekranie wyświetla hasło, które ma zostać edytowane (jeżeli użytkownik nie ma przypisanego hasła, pole pozostaje puste) Wciśnij, aby usunąć wyświetlany numer, a następnie wprowadź nowy. Wciśnij dzwonek aby zatwierdzić zmiany i przejść do kolejnego kroku. Jeżeli hasło ma pozostać bez zmian, wtedy bez wcześniejszej edycji, wciśnij dzwonek bezpośrednio do następnego kroku. Uwaga: każdy użytkownik musi mieć inne hasło., aby przejść Aktywacja S+S-?: za pomocą strzałek lub wybierz <TAK> lub <NIE>, a następnie wciśnij dzwonek,aby zatwierdzić i przejść do kolejnego etapu programowania. Aktywacja 2 przekaźnika?: za pomocą strzałek lub wybierz <TAK> lub <NIE>, a następnie wciśnij dzwonek,aby zatwierdzić i przejść do kolejnego etapu programowania. Potwierdzenie?: za pomocą strzałek lub wybierz <TAK> lub <NIE>, a następnie wciśnij dzwonek,aby zatwierdzić i przejść do kolejnego etapu programowania., aby Wszystkie pola edycji danego użytkownika zostały edytowane, wyświetlacz pokazuje komunikat zapisane i następnie wyświetla ponownie nazwę użytkownika do edycji. Wybierz użytkownika za pomocą strzałek i wciśnij dzwonek aby wybrać. Usuń kontakt cofa do poprzedniej sekcji w menu / wychodzi z trybu programowania. W tej sekcji można usunąć wcześniej wprowadzony kontakt. iem dzwonka. wchodzimy w usuń kontakt (jeżeli w systemie nie istnieje żaden zapisany wcześniej kontakt, następuje odmowa dostępu) Dla ułatwienia, istnieją 4 następujące sposoby znalezienia danego użytkownika: Znajdź po nazwie; zobacz sekcję zmień kontakt Znajdź po Aliasie; zobacz sekcję zmień kontakt Znajdź po haśle; zobacz sekcję zmień kontakt Znajdź po adresie; zobacz sekcję zmień kontakt. Po wejściu w książkę poprzez jedną z powyższych opcji, aby odszukać dany kontakt, użyj strzałek lub, a następnie za pomocą przycisku dzwonka zatwierdź wybór. Na wyświetlaczu pojawia się komunikat: Usunąć... (<numer> użytkownika?) Za pomocą strzałek lub wybierz <TAK> lub <NIE> a następnie zatwierdź dzwonkiem ; wybierając <NIE> powrócisz do menu wyboru użytkownika do usunięcia, wybierając <TAK> ekran krótko pokaże komunikat zapisane jako potwierdzenie udanej operacji. menu. cofa do poprzedniego

7 Usuń wszystkich Za pomocą tej funkcji możliwe jest usunięcie wszystkich zapisanych kontaktów z książki. iem dzwonka. wchodzimy w usuń wszystkich (jeżeli w systemie nie istnieje żaden zapisany wcześniej kontakt, następuje odmowa dostępu) - Usuń wszystkich? Za pomocą strzałek lub wybierz <TAK> lub <NIE> a następnie zatwierdź dzwonkiem ; wybierając <NIE> powrócisz do menu usuń wszystkich, wybierając <TAK> wszystkie kontakty zostaną usunięte. UWAGA: ta operacja usuwa wszystkich użytkowników. Jeżeli dokonaliśmy usunięcia przez pomyłkę lub z innego powodu, możliwe jest przywrócenie kontaktów, co zostało opisane poniżej. Przywróć wszystkich W przypadku usunięcia z pamięci zapisanych danych, istnieje możliwość przywrócenia kontaktów - Przywróć wszystkich? Za pomocą strzałek lub wybierz <TAK> lub <NIE> a następnie zatwierdź dzwonkiem ; wybierając <NIE> powrócisz do menu do pozycji Przywróć wszystkich, wybierając <TAK> wszyscy użytkownicy wcześniej usunięci, pozostaną przywróceni, a system powróci do menu do pozycji Przywróć wszystkich, Wciśnij, aby powrócić do poprzedniego menu. Uwaga: ta funkcja może zostać użyta w każdym momencie, jednak należy zwrócić uwagę, że jeżeli od czasu usunięcia kontaktów, zostali dodani już nowi użytkownicy, polecenie funkcji przywróć wszystkich nie odzyska usuniętych wcześniej kontaktów. Wgraj Wchodząc w tą funkcję ekran wyświetla komunikat Wgraj i w tym czasie urządzenie jest gotowe, aby otrzymać konfigurację z pliku z portu USB. Po więcej informacji zobacz sekcję POŁĄCZENIE USB. Wyślij Wchodząc w tą funkcję ekran wyświetla komunikat Wyślij i w tym czasie urządzenie jest gotowe, aby wysłać konfigurację do pliku poprzez port USB. Po więcej informacji zobacz sekcję POŁĄCZENIE USB. Format pamięci Wybierając tą funkcję decydujesz się na całkowity format pamięci. Uwaga: format pamięci powoduje nieodwracalne usunięcie wszystkich danych z urządzenia. Przed wybraniem opcji format pamięci zastanów się czy to rzeczywiście konieczne. Format pamięci? za pomocą strzałek System W tej sekcji można edytować ustawienia systemu. iem dzwonka Możliwe funkcje do modyfikacji to: Adresy Czasy Hasło administratora Za pomocą strzałek wybierz <TAK> lub <NIE> i zatwierdź dzwonkiem wchodzimy w wybraną opcję, przycisk wybieramy daną funkcję. Aby zatwierdzić / wejść w dane ustawienia, należy użyć przycisku dzwonka. cofa do poprzedniego menu lub wychodzi z trybu programowania. Adresy Programowanie adresów urządzeń sterowanych z kasety zewnętrznej, z wyjątkiem adresów urządzeń wewnętrznych użytkowników (adresów lokalu), które muszą zostać zaprogramowane w innej sekcji w menu.(kontakty) Wybierając wchodzimy do menu "Programowanie adresów", przycisk cofa do poprzedniego menu lub wychodzi z trybu programowania. Poszczególne ustawienia to: Panel zewnętrzny (PDX) moduł portiera (PB-PB) 2 przekaźnik Wideo WYŁ -1- Start Wideo WYŁ -1- K o n i e c Wideo WYŁ -2- Start Wideo WYŁ -2- K o n i e c Za pomocą strzałek możemy poruszać się między funkcjami. Aby zatwierdzić / wejść w dane ustawienia należy użyć przycisku dzwonka cofa do poprzedniego menu lub wychodzi z trybu programowania.

8 Panel zewnętrzny Po wejściu w menu pojawia się komenda Edytuj adres, w dolnym prawym rogu widnieje aktualny adres urządzenia. (domyślnie 231 ). Za pomocą usuń numer i wprowadź nowy numer. Wciśnij, aby zatwierdzić, przycisk PDX Po wejściu w menu pojawia się komenda Edytuj adres, w dolnym prawym rogu widnieje aktualny adres urządzenia. (domyślnie brak ). Wciśnij aby usunąć numer i za pomocą klawiatury wprowadź 201 (jeżeli panel zewnętrzny ma dzwonić do PDX), jeżeli ma dzwonić do kolejnego modułu portiera (PDX), wybierz numer 210 i wciśnij, aby zatwierdzić. (PB-PB) Zaciski PB-PB, zamiast pracy jako przycisk wyjścia, mogą być wykorzystane jako przycisk, pozwalający na połączenie bezpośrednio do konkretnego użytkownika. Aby tak zrobić, należy zaprogramować numer użytkownika przypisany do PB-PB. Wciśnij (fabrycznie bez numeru) zatwierdzając aby usunąć lub edytować numer i za pomocą klawiatury wprowadź nowy Uwaga: jeżeli zaciski PB-PB będą używane, jako bezpośrednie wywołanie do danego użytkownika, wtedy jednocześnie nie mogą funkcjonować jako przycisk do otwierania pierwszego przekaźnika (S+S-). Jakikolwiek numer zapisany w tej sekcji, powoduje, że zwarcie zacisków PB-PB wywołuje połączenie do urządzenia wewnętrznego. Jeżeli chcesz używać wyjście PB-PB, jako przycisk wyjścia dla S+S-, nie wpisuj w adresie żadnej wartości. (2 Przekaźnik ) Adres aktuatora (między ) lub adres użytkownika (między ), może zostać przypisany do dodatkowego wyjścia przekaźnikowego. W zależności od ustawienia adresu, 2 przekaźnik może działać na dwa sposoby. - Edytuj adres grupy Wpisując adres grupy między 00 a 99 oraz adres urządzenia między 211 a 230, przekaźnik pracuje jako aktuator i w momencie wywołania zmienia stan wyjścia przekaźnikowego (C-NC-NO) zgodnie z ustawionym trybem pracy. Patrz. System czasy 2 przekaźnik. - Edytuj adres lokalu. Wpisując adres grupy między 00 a 99 oraz adres urządzenia między 001 a 200, przekaźnik pracuje (C-NC- NO) tylko w momencie komendy zwolnienia przekaźnika z urządzenia wewnętrznego o adresie taki samym bądź wyższym niż zapisanym w urządzeniu. Patrz. System czasy 2 przekaźnik. Aby zaprogramować adres wejdź w "2 przekaźnik" I zatwierdź dzwonkiem. ekran wyświetla Edytuj adres grupy, a w dolnym prawym rogu widnieje obecnie zapisany adres (fabrycznie bez adresu). Usuń wartość przyciskiem następnie wpisz nowy i zatwierdź, następnie pojawia się komunikat Edytuj adres lokalu a w dolnym prawym rogu widnieje obecnie zapisany adres (fabrycznie bez adresu). Usuń wartość przyciskiem zatwierdź. a następnie wpisz nowy i Uwaga: aby zidentyfikować użytkowników o takim samym lub wyższym adresie niż zapisany, należy brać pod uwagę zarówno adres grupy jak i adres lokalu. (na przykład użytkownik , ma wyższy adres niż ). Przyjmując wartość , wszyscy użytkownicy w systemie, przyciskiem do otwierania drzwi bedą otwierali drugie wyjście przekaźnikowe zamiast ( S+S- ) Wideo WYŁ -1- Start W tym miejscu należy wpisać początkowy (zaczynając od najniższego) adres, pierwszej grupy urządzeń, które nie muszą odbierać sygnału wideo (wyłączenie kamery) np. Użytkownicy z urządzeniami audio. Po wejściu w tę opcję pojawia się komenda wideo wył -1 start, a w dolnym prawym rogu widnieje aktualny numer (domyślnie bez numeru ). Jeżeli edytujesz wpisaną wcześniej wartość, za pomocą usuń numer i wprowadź nowy. Wciśnij, aby zatwierdzić, przycisk Wideo WYŁ -1- Koniec W tym miejscu należy wpisać końcowy (najwyższy) adres, pierwszej grupy urządzeń, które nie muszą odbierać sygnału wideo (wyłączenie kamery) np. Użytkownicy z urządzeniami audio. Po wejściu w tę opcję pojawia się komenda wideo wył -1 koniec, a w dolnym prawym rogu widnieje aktualny numer (domyślnie bez numeru ). Jeżeli edytujesz wpisaną wcześniej wartość, za pomocą usuń numer i wprowadź nowy. Wciśnij, aby zatwierdzić, przycisk cofa do poprzedniego menu. a

9 Wideo WYŁ -2- Start W tym miejscu należy wpisać początkowy (zaczynając od najniższego) adres, drugiej grupy urządzeń, które nie muszą odbierać sygnału wideo (wyłączenie kamery) np. Użytkownicy z urządzeniami audio. Po wejściu w tę opcję pojawia się komenda wideo wył -2 start, a w dolnym prawym rogu widnieje aktualny numer (domyślnie bez numeru ). Jeżeli edytujesz wpisaną wcześniej wartość, za pomocą usuń numer i wprowadź nowy. Wciśnij, aby zatwierdzić, przycisk Wideo WYŁ -2- Koniec W tym miejscu należy wpisać początkowy (zaczynając od najniższego) adres, drugiej grupy urządzeń, które nie muszą odbierać sygnału wideo (wyłączenie kamery) np. Użytkownicy z urządzeniami audio. Po wejściu w tę opcję pojawia się komenda wideo wył -2 koniec, a w dolnym prawym rogu widnieje aktualny numer (domyślnie bez numeru ). Jeżeli edytujesz wpisaną wcześniej wartość, za pomocą usuń numer i wprowadź nowy. Wciśnij, aby zatwierdzić, przycisk Czasy W tej sekcji można programować czas pracy przekaźników. Aktywacja S+S-: aktywacja czasu dla przekaźnika elektrozaczepu (zaciski S+ S-). Aktywacja 2 przekaźnika: aktywacja czasu dla 2 przekaźnika (zaciski C, NC i NO). Wybierz funkcje za pomocą strzałek i wciśnij dzwonek aby wybrać. cofa do poprzedniej sekcji w menu / wychodzi z trybu programowania. Aktywacja S+ S- Po wejściu w tę opcję pojawia się komenda edytuj czasy, a w dolnym prawym rogu widnieje aktualny czas (domyślnie 1 sekunda ). Za pomocą Wciśnij, aby zatwierdzić, przycisk Aktywacja 2 przekaźnika usuń numer i wprowadź nowy numer (maksymalnie 10 sekund). Wybierając na ekranie wyświetla się polecenie edytuj czasy, usuwa domyślnie wprowadzoną wartość, następnie za pomocą cyfr należy wpisać nową liczbę (maks. 98sekund.; wpisując wartość 99 przekaźnik będzie działał w trybie bistabilnym) zatwierdź wartość dzwonkiem, Wyświetlacz pokazuje komunikat zapisane Hasło administratora Fabrycznie ustawione hasło do wejścia w tryb programowania to Można je zmienić w następujący sposób: Wybierz zakładkę hasło administratora i zatwierdź Fabrycznie pojawi się wartość 0039, aby zmienić kod (od 2 do 8 cyfr) wymaż obecne hasło wciskając a następnie wpisz nową wartość i zatwierdź dzwonkiem Wyświetlony zostanie napis ZAPISANE Uwaga: Zapisz i trzymaj hasło administratora w bezpiecznym miejscu. Bez hasła administratora, programowanie urządzenia, jest niemożliwe. Różne W tej zakładce można edytować następujące ustawienia: Wciśnij aby zadzwonić Czas rozmowy 4 minuty Kamera zewnętrzna Komunikat powitalny Kontrast wyświetlacza Wersja oprogramowania Wciśnij aby zadzwonić Możliwy wybór jednego z dwóch trybów pracy: manualny: aby wykonać połączenie z kasety, po wybraniu numeru lokalu, numeru alias, lub wpisując kod 00 przed hasłem, konieczne jest potwierdzenie czynności przyciskiem automatyczny: połaczenie realizowane jest automatycznie po 3 sekundach Wciskając wchodzisz w opcję "Wciśnij, aby zadzwonić na wyświetlaczu pojawia się komunikat: - "Wciśnij aby zadzwonić? Za pomocą strzałek wybierz <TAK> lub <NIE>, a następnie zatwierdź

10 Czas rozmowy 4 min W tej sekcji, można wydłużyć czas rozmowy do 4 min. (wartość domyślna 90 sekund) Wybierz, aby wejść w Czas rozmowy 4 min. Wchodząc w Czas rozmowy 4 minuty wyświetlacz pokazuje: Czas rozmowy 4 min? Za pomocą strzałek wybierz <TAK> lub <NIE> i wciśnij,aby zatwierdzić. Wybór <TAK> wydłuża czas rozmowy do 4 minut. ; możliwe jest przerwanie rozmowy w dowolnym momencie trwania połączenia, wciskając przycisk w kasecie zewnętrznej lub wyłączenie rozmowy na urządzeniu wewnętrznym, do którego jest wykonywane połączenie. Wybierając <NIE> czas rozmowy pozostaje ustawiony na 90 sekund. Zawsze istnieje możliwość przedłużenia rozmowy poprzez wciśnięcie w kasecie zewnętrznej przycisku dzwonka Należy zrobić to po usłyszeniu sygnału ostrzegawczego, że połączenie dobiega końca. (opcja domyślna w kasecie zewnętrznej) Kamera zewnętrzna Włączając tą funkcję, pod warunkiem fizycznego podpięcia w układ istalacji kamery zewnętrznej, w urządzeniach wewnętrznych, możliwe jest przełączanie obrazu pomiędzy dwoma kamerami (kamera zewnętrzna oraz kamera z panela zewnętrznego) Wybierz, aby wejść w Kamera zewnętrzna Za pomocą strzałek wybierz <TAK> lub <NIE> i wciśnij,aby zatwierdzić. UWAGA: Do każdego panela istnieje możliwość podpięcia do 7 kamer zewnętrznych, poprzez zastosowanie przekaźnika Komunikat powitalny Podczas normalnej pracy systemu (trybu gotowości) na wyświetlaczu pojawiają się zamiennie dwa kumunikaty. przedstawiające, krótkie wskazówki użycia kasety zewnętrznej np.(fabrycznie Wprowadź nr lokalu, zatwierdź. Komunikat składa się z dwóch stron, każdy po 20 znaków, strony przełączają się co 5 sekund. Wciskając wchodzisz w menu Programowanie komunikatu, przycisk Mamy do wyboru 2 pozycje: Komunikat 1 Komunikat 2 Wybierz dany komunikat za pomocą strzałek i wciśnij dzwonek aby wybrać. Ekran pokazuje puste pole do wpisania tekstu. Po wpisaniu komunikatu, wciśnij dzwonek aby zatwierdzić. cofa do poprzedniej sekcji w menu / wychodzi z trybu programowania. UWAGA: Wystarczy zaprogramować jeden komunikat. Kontrast wyświetlacza Kontrast wyświetlacza można regulować za pomocą strzałek, następnie należy wybrać, aby zatwierdzić. Wersja oprogramowania Zatwierdzając wyświetlacz pokazuje wersję oprogramowania. Domyślnie Wybierając tą funkcję wszystkie parametry zostaną przywrócone do ustawień fabrycznych. Wyjątek stanowią kontakty, która pozostają bez zmian. Uwaga: hasło administratora zostanie przywrócone domyślnie(0039). Zatwierdzając potwierdzasz przywrócenie ustawień fabrycznych, wyświetlacz pokazuje: - Domyślnie? Za pomocą strzałek wybierz <TAK> lub <NIE> i zatwierdź.

11 Połączenie przez port USB Panel posiada port USB, który służy do pobierania lub wgrywania plików z/do komputera/urządzenia przenośnego Aby pobrać lub wgrać dany plik, niezbędne jest zainstalowanie "xmodem Tool" do pobrania na stronie Łatwo go znaleźć wpisując w okno wyszukiwania SOLVO TD2000. Aby przegrać dane postępuj zgodnie z poniższą instrukcją: Zainstaluj i uruchom "xmodem Tool" Podłącz kabel USB do portu USB w TD2000. Następnie podłącz drugą stronę kabla USB do komputera. TD2000 uruchomi się, czerwona dioda LED szybko mruga. Uwaga: Przy zasilaniu tylko przez port USB panel uruchomi się bez podświetlenia. W menu TD2000 wejdź w menu programowania i w zakładce Kontakty" wybierz"wgraj" lub "Wyślij". "Wgraj" 5a. W kasecie zewnętrznej wejdź w menu i wybierz Wgraj w zakładce "Kontakty" następnie zatwierdź przyciskiem dzwonka. Kaseta jest gotowa do odebrania danych. 6a. In the "xmodem Tool", zaimportuj plik, który zamierzasz wysłać do kasety TD2000, wybierając opcję "SEND". 7a. Rozpoczyna się przesyłanie danych, na ekranie wyświetli się lista przesłanych sekwencyjnie danych. "Wyślij" 5b. W kasecie zewnętrznej wejdź w menu i wybierz Wyślij w zakładce "Kontakty" następnie zatwierdź przyciskiem dzwonka. Kaseta jest gotowa na wysłanie danych 6b. W programie"xmodem Tool" za pomocą opcji BROWSE. wybierz plik tekstowy, w którym mają być zapisane ustawienia ( jeżeli wczytujesz dane do pliku do komputera po raz pierwszy, należy utworzyć nowy plik tekstowy *txt i dowolnie go nazwać) oraz opcję "RECEIVE". (wgraj z urządzenia USB) 7b. Rozpoczyna się przesyłanie danych, a na koniec wyświetlacz kasety, jak i monitor komputera / laptopa, pokaże rozmiar przesłanych danych. 8. Odłącz najpierw kabel USB od komputera, a następnie od kasety serii TD2000. USTAWIENIA USTAWIENIA GŁOŚNOŚCI Aby regulować głośność mikrofonu oraz głośnika należy użyć potencjometrów, oraz potencjometra do regulacji sprzężenia ; W przypadku efektu Larsena w kasecie zewnętrznej, należy: 1) wykonać połączenie z kasety oraz odebrać na dzwoniącym (dowolnym) urządzeniu wewnętrznym 2) wyjąć mikrofon z mocowania i przyłożyć go do głośnika w panelu, regulując sprzężenie za pomocą potencjometra ; a następnie umieścić mikrofon z powrotem w mocowaniu Regulacja kamery Można dowolnie regulować oko kamery w pionie i poziomie o około 10 stopnii.
