TD1 0PLG MODUŁ CYFROWY SERII PROFILO DLA SYSTEMU

Wielkość: px
Rozpocząć pokaz od strony:

Download "TD1 0PLG MODUŁ CYFROWY SERII PROFILO DLA SYSTEMU"

Transkrypt

1 Mi 2488 TD1 0PLG MODUŁ CYFROWY SERII PROFILO DLA SYSTEMU Kaseta serii profilo wykonana z aluminium z 1 4 stalowymi przyciskami i wyświetlaczem LCD. Kaseta umożliwia wykonywanie połączeń za pomocą technologii GSM poprzez wybranie nazwy użytkownika z elektronicznego indeksu lub bezpośrednio poprzez wybranie numeru użytkownika za pomocą klawiatury. Dane techniczne Zasilanie: Prąd: Maksymalna absorpcja: Czas otwarcia drzwi: Wyświetlacz LCD: Liczba połączeń: Indeks elektroniczny: Ilość przekaźników: Styki przekaźników: Wymiary: Temperatura pracy: Maks. dopuszczalna wilgotność: 12Vac/dc ± A 0.25A od 1 do 60 sek. graficzny 128x nazw Vac/dc - 1A 1 moduł -15º 40º C 90% RH -1 -

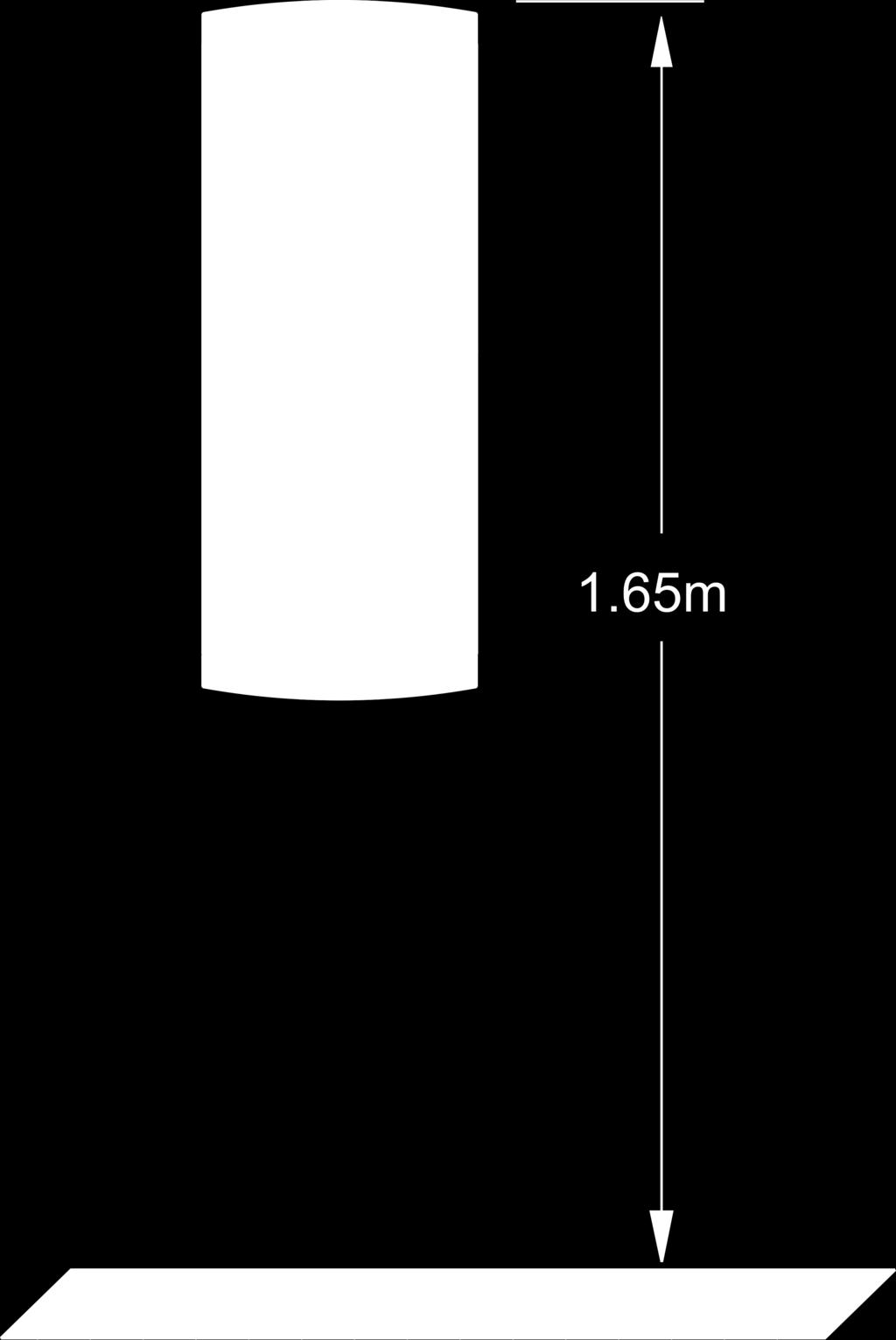

2 2. INSTALACJA 3 1 Przykręć ramkę modułu w górnej części za pomocą dwóch małych śrubek. Zamontuj puszkę montażową na wysokości około 1.65m od ziemii równo z tynkiem. Umieść antenę pomiędzy plastikową górną ramką i modułem GSM. 2 Montaż modułu 5 4 Umieść tutaj mikrofon Zaciski do podłączenia do systemu Zamontuj dolną część ramki do puszki i wykonaj połączenia elektryczne Płaski przewód do połączenia z modułem audio Mocowanie ramki do puszki. Wyrównaj ramkę przed przykręceniem śrubek. -2-

3 2.1 SPECYFIKACJA DZIAŁANIA Płaski przewód do połączenia modułu audio z modułem GSM (PL1 0 PL1 24G). Gniazdo Jack stereo do programowania modułu za pomocą komputera A/+ - Wejście zasilania modułu - 1 2V - prąd zmienny lub + dla prądu stałego A/- - Wejście zasilania - prąd zmienny lub masa dla prądu stałego P1 -P1 - Styk aktywacji przekaźnika 1 lub wykonania połączenia do użytkownika (patrz str. 8) P2-P2 - Styk aktywacji przekaźnika 2 lub wykonania połączenia do użytkownika (patrz str. 8) NC1 - Styk przekaźnika 1 normalnie zamknięty NO1 - Styk przekaźnika 1 normalnie otwarty C1 - Masa przekaźnika 1 NC2 - Styk przekaźnika 2 normalnie zamknięty NO2 - Styk przekaźnika 2 normalnie otwarty C2 - Masa przekaźnika SCHEMAT POŁĄCZEŃ Dwa poniższe schematy umożliwiają wykonanie połączenia do odpowiedniego użytkownika poprzez indeks elektroniczny lub bezpośrednie w wybranie za pomocą klawiatury modułu TD1 0PLG grupy numerów które mają być wywoływane (numer grupy od 4 do 52 - patrz parametr KP instrukcji modułu PL1..G). a) schemat instalacji z 2 wolnymi przekaźnikami modułu TD1 0G z możliwością ich aktywacji za pomocą klawiatury. Otwieranie bramy i elektrozaczepu za pomocą funkcji CLIP modułu PL1..G lub podczas rozmowy po wprowadzeniu 2-cyfrowego kodu. Przekaźniki 1 i 2 modułu TD1 0PLG są wolne i mogą zostać użyte do innych zastosowań. -3-

4 Przewody CA = Brama automatyczna SE = Elektrozaczep (1 2VAC-1 A) metr mm mm PA = Przycisk otwierania drzwi (opcja) TA = Dodatkowy transformator (1 2VAC) b) schemat instalacji z otwieraniem elektrozaczepu i bramy otwieranej za pomocą klawiatury lub telefonu. Aktywacja bramy i elektrozaczepu może być wykonana poprzez wybranie kodów otwierania zaprogramowanych w module TD1 0PLG oraz za pomocą funkcji CLIP zaprogramowanej w module PL1..G lub podczas rozmowy po wprowadzeniu z 2 cyfrowego kodu. Uwaga. Skonfiguruj przekaźnik 1 i 2 modułu PL1..G z czasem aktywacji 2 sekundy (OS1 =2; OS2=2). CA = Brama automatyczna SE = Elektrozaczep (1 2VAC-1 A) PA = Przycisk otwierania drzwi (opcja) TA = Dodatkowy transformator (1 2VAC) -4-

5 3. TRYB PROGRAMOWANIA Aby system działał prawidłowo niezbędne jest poprawne zaprogramowanie modułu. Funkcja programowania jest dostępna po wprowadzeniu kodu administratora (fabrycznie 0039 ). Zaleca się zmianę kodu fabrycznego po pierwszym uruchomieniu modułu (patrz "Zmiana hasła"), jego zapisanie i przechowywanie w bezpiecznym miejscu. Wejście w tryb programowania. - Wybierz 00 i wciśnij à, na wyświetlaczu pojawia się komunikat "Haslo". - W ciągu 4 sekund wprowadź 4 cyfry zgodne z hasłem administratora, na wyświetlaczu zamiast wprowadzanych cyfr pojawiają się znaki #. - Wciśnij à aby zatwierdzić. Na wyświetlaczu pojawia się lista dostępnych opcji: Hasło, Kontakty, Język, Adresy, Czas, Maska, LCD, Rozne, Domyslnie, Wersja. Funkcje przycisków podczas programowania à â ã á Zatwierdź wybraną opcję listy Przejdź w górę listy Przejdź w dół listy Powrót do poprzedniego ekranu Zmiana hasła - Wybierz "hasło" i wciśnij à; na wyświetlaczu pojawia się: Haslo uzytk., Hasło Admin.. (0039), Domyslnie (przywraca fabryczne hasło). - Hasła użytkowników. Możemy zapamiętać do 20 kodów aktywacji elektrozaczepu za pomocą klawiatury. Pierwsze 1 0 haseł obsługuje przekaźnik 1 natomiast hasła od 11 do 20 obsługują przekaźnik 2. a) Wybierz "Haslo uzytk." i wciśnij à, na wyświetlaczu pojawia się lista haseł (od 1 do 20) z odpowiednimi kodami o ile wcześniej zostały zaprogramowane. b) Wybierz "Hasło 1 " i wciśnij à; pojawi się puste pole lub 4-cyfrowy kod jeśli został wcześniej zaprogramowany. c) Wybierz 4 cyfrowy kod dla "Hasła 1 " i wciśnij à; jeśli został już wcześniej zaprogramowany kod wciśnij á aby go usunąć. - Powtórz kroki "b" i "c" aby wprowadzić inne hasła lub wyjdź z menu wciskając á. Uwaga!! Taki sam kod zapisany w pierwszej (1-1 0) i drugiej (11-20) grupie haseł będzie obsługiwał 2 przekaźniki w tym samym czasie. - Hasło administratora. Jest to kod za pomocą którego uzyskamy dostęp do trybu programowania. Fabryczny kod Aby zmienić kod administratora: - wybierz "Hasło Admin." i wciśnij à; na wyświetlaczu pojawia się 4 cyfrowy kod aktualnego hasła administratora; - wciśnij á aby usunąć kod; - wybierz nowy kod i wciśnij à aby zatwierdzić; -5-

6 - Domyślnie. Funkcja usuwa wszystkie hasła użytkowników i przywraca hasło administratora do kodu Aby przywrócić ustawienia fabryczne: - wybierz "domyślne" i wciśnij à; na wyświetlaczu pojawia się Nie lub Tak; - wybierz Nie aby zakończyć operację i wyjść do poprzedniego menu; wybierz Tak aby usunąć wszystkie hasła użytkowników i przywrócić hasło administratora do kodu Kontakty W liście kontaków mozemy zapisać kontakty do wszystkich użytkowników obecnych w instalacji (maksymalnie 250). Dla każdego użytkownika należy określić kontakt (do 27 znaków) i adres fizyczny użytkownika, który musi odpowiadać numerowi grupy użytkowników zdefiniowanej za pomocą parametru KP..x (KPAx, KPBx, KPCx) zapisanej w module PL1 0G-PL1 24G. W celu łatwiejszego zarządzania numerem użytkownika możemy przypisać do każdego użytkownika 4 cyfrowy numer (zwany aliasem), który może być używany zamiast fizycznego adresu. Możemy wprowadzić, zmienić lub usunąć kontakty i adresy używając modułu klawiatury TD1 0PLG lub za pomocą komputera. - Wybierz "Kontakty" za pomocą przycisków âã i wciśnij à, na wyświetlaczu pojawia się lista kontaktów jesli została wcześniej wprowadzona lub puste okno. - Dla nowej listy wciśnij à na wyświetlaczu pojawia się lista operacji które możemy wykonać: Nowy, Edycja, Edytuj Alias, Usun, Typ sortowania, Usun wszystko i Odzyskaj wszystko. - Wprowadzanie nowego użytkownika Wybierz "Nowy" i wciśnij à, pojawia się pole w którym możemy wprowadzić kontakt użytkownika; w linii poniżej wyświetlany jest wybrany znak. Wprowadź kontakt używając poniższych przycisków. -6-

7 Przyciski funkcyjne używane podczas wprowadzania kontaktów. à ã â á Potwierdzenie Przesuń kursor w prawo Przesuń kursor w lewo Przewijanie listy znaków w lewo Zmień wybrany znak z małych liter na duże litery i odwrotnie Przewijanie listy znaków w prawo Usuń znaki przed kursorem Powrót do poprzedniego ekranu Po wprowadzeniu kontaktu, zatwierdź za pomoca przycisku à; pojawia się pole w którym możemy wprowadzich numer paramentru KP dla użytkownika. Wybierz numer i potwierdź przez wciśnięcie à, kontakt jest automatycznie sortowany zgodnie z ustawionym typem sortowania. Po zakończeniu powracasz do sekcji Nowy. Aby wprowadzić inne kontakty i adresy postępuj zgodnie z powyższą procedurą. Uwaga. Możesz wprowadzić 2 lub więcej nazwy dla tego samego numeru wywołania. Ostrzeżenie!! Numer użytkownika musi odpowiadać numerowi grupy użytkowników zdefiniowanych za pomocą parametru KP..x. - Edycja użytkownika - wybierz użytkownika którego chcesz edytować i wciśnij à - Wybierz "Edit" i wciśnij à. Aby usunąć lub edytować kontakt możesz nadpisać istniejący tekst nowym lub usunąć go całkowicie i następnie wprowadzić jako nowy kontakt. a) Nadpisanie. Aby zmienić kontakt (lub pojedynczy znak) ustaw kursor na pierwszym znaku który ma być zmieniony i postępuj zgodnie z procedurą opisaną w rozdziale. b) Usuwanie. Umieść kursor na końcu tekstu (lub na znaku znajdującym się za znakiem który chcemy usunąć) i wciśnij 4 aby usunąć poprzednie znaki. Napisz nowy tekst zgodnie z procedurą opisaną w rozdziale "Wprowadzania nowego użytkownika". Po zakończeniu procedury wciśnij à aby zatwierdzić, na wyświetlaczu pojawia się adres użytkownika. Zmien adres (wciśnij przycisk á aby usunąć adres i wpisać nowy) i następnie wciśnij à aby zatwierdzić wykonane zmiany. - Edycja aliasu Aby zmienić kod aliasu: - wybierz użytkownika do którego chcesz przypisać alias i wciśnij à; - Wybierz "Edytuj alias" i wciśnij à; - Wybierz kod (wciśnij á aby usunąć poprzednio zaprogramowany kod) i wciśnij à aby za twierdzić. -7-

8 - Usuwanie użytkownika - wybierz kontakt i wciśnij à. - wybierz "Usun" i wciśnij à. - Wybierz Nie aby wyjść bez usunięcia użytkownika lub Tak aby usunąć użytkownika, po krótkiej chwili ponownie wyświetlana jest lista kontaktów - Typ sortowania Umożliwia ustawienie sposobu sortowania listy kontaktów z książki. - Wybierz "typ sortowania" i wciśnij à, na wyświetlaczu pojawia się: Nazwa, Adres, Alias. - Wybierz: - Nazwa aby sortować kontakty w kolejności alfabetycznej (od A do Z); - Adres aby sortować kontakty zgodnie z adresem (od 4 do 53) - Alias aby sortować kontakty zgodnie z aliasem (od 0 do 9999) - Usuwanie wszystkich kontaktów z listy - Wybierz "Usun wszystko" i wciśnij à. - Wybierz Nie aby wyjść bez wykonania zmiany lub Tak aby usunąć wszystkie kontakty z listy. - Przywracanie wszystkich kontaktów w książce Ta funkcja umożliwia przywrócenie poprzedniej elektronicznej listy po przypadkowym usunięciu nazw. - Wybierz "Odzyskaj wszystko" i wciśnij à - Wybierz Nie aby wyjść bez przywrócenia lub Tak aby przywrócić błędnie usunięte kontakty. Wczytywanie kontaktów za pomocą komputera Możemy wczytać nazwy bezpośrednio z komputera. Wprowadź nazwiska za pomocą aplikacji firmy Farfisa. odłącz moduł i komputer z prądu, Podłącz port szeregowy komputera do gniazda stereo jack z tyłu modułu za pomocą przewodu przygotowanego jak na rysunku obok. Podłącz zasilanie do komputera i modułu. Postępuj zgodnie z instrukcjami programu Sprawdź stan wczytywania listy.kiedy wszystkie kontakty zostaną przesłane do modułu zostaną usunięte wszystkie kontakty poprzednio wprowadzone. Odłącz zasilanie z modułu i wyłącz komputer Odłącz przewód łączący komputer z modułem Wybór języka - Dostęp do trybu programowania został opisany w tym rozdziale - Wybierz "Jezyk" i następnie wciśnij à, na wyświetlaczu pojawia się lista dostępnych języków. - Wybierz odpowiedni język za pomocą przycisków âã i wciśnij à -8-

9 Adresowanie funkcji P1 i P2 Podłączenie dwóch przycisków do zacisków P1 i P2 umożliwia: - bezpośrednią aktywację dwóch przekaźników modułu z przypisanym adresem 0 (zero) dla obu przycisków; P1 będzie aktywował przekaźnik 1 natomiast P2 będzie aktywował przekaźnik 2 - Bezpośrednie połączenie do dwóch użytkowników (priorytetowe połączenia) przypisując do każdego przycisku adres który musi odpowiadać numerowi grupy użytkowników zdefiniowanych za pomocą parametru KP..x użytkownika do którego dzwonimy. Aby przypisać adresy do przycisków należy: - wejść do trybu programowania zgodnie z opisem w tym rozdziale - wybrać "Adresy" i wcisnąć à - wybrać "P1 " (lub P2) i wcisnąć à; poprzednio zaprogramowany adres usuń wciskając przycisk á; - wprowadź adres urządzenia do którego chcesz wykonać połączenie za pomocą przycisku (od 4 do 53 lub 0 do aktywacji przekaźników) i wciśnij à. Wykonaj taką samą procedurę do zaprogramowania innych przycisków. Ustawienia czasów Te ustawienia umożliwiają zmianę czasu wywoływania dla każdego użytkownika oraz czasy przekaźników 1 i 2. Aby zmodyfikować te parametry należy: - wejść do trybu programowania zgodnie z opisem w tym rozdziale. - wybierz "Czas" i wciśnij à, na wyświetlaczu pojawia się: Rozmowa, Rele 1 i Rele 2. - Rozmowa - Wybierz "Rozmowa" i wciśnij à; na wyświetlaczu pojawia się wcześniej zaprogramowany czas. - Usuń istniejącą wartość przez wciśnięcie przycisku á. - Wprowadź nową wartość między 25 a 60 i następnie wciśnij à. - Rele 1 (Przekaźnik 1 ) - Wybierz "Rele 1 " i wciśnij à; na wyświetlaczu pojawia się poprzednio zaprogramowany czas pracy dla przekaźnika 1. - Usuń istniejącą wartość przez wciśnięcie przycisku á - Wprowadź nową wartość między 0 a 60 i wciśnij à. - Rele 2 (Przekaźnik 2) - Wybierz "Rele 2" i wciśnij à; na wyświetlaczu pojawia się poprzednio zaprogramowany czas pracy dla przekaźnika 2. - Usuń istniejącą wartość przez wciśnięcie przycisku á - Wprowadź nową wartość między 0 a 60 i wciśnij à. -9-

10 Maska Jeśli klawiatura jest w stanie spoczynku, w górnej części wyświetlacza pojawia się napis, który może być zastąpiony własnym tekstem. - wejdź do trybu programowania zgodnie z opisem w tym rozdziale. - wybierz "Maska" i wciśnij à. Na wyświetlaczu pojawia się aktualna wiadomość. - Wprowadź nowy komunikat zgodnie z opisem - Wciśnij à aby zatwierdzić i wyjść z trybu programowania. LCD Urządzenie umożliwia zmianę kontrastu i koloru podświetlenia zgodnie z następującą procedurą - wejdź w tryb programowania zgodnie z opisem w tym rozdziale - wybierz "LCD" i wciśnij à; Na wyświetlaczu pojawia sie: Podswietlenie i Kontrast. - Podświetlenie Wyświetlacz modułu może być podświetlony trzema kolorami: Czerwony, Zielony i Niebieski; Aby go zmienić należy: - wybierz "Podświetlenie" i wciśnij à; Na wyświetlaczu pojawia się: Czerwony, Zielony i Niebieski; - wybierz kolor i użyj przycisków âã aby zmienić kolor; wciśnij à aby zatwierdzić - Powtórz tą samą procedurę aby zmodyfikować dwa inne kolory lub wyjdź za pomocą przycisku á. - Kontrast Aby zmienić kontrast ekranu: - Wybierz "Kontrast" i wciśnij à; poziomy pasek oznacza aktualny kontrast wyświetlacza; - użyj przycisków âã aby zmienić kontrast i wciśnij à Różne Wewnątrz tej funkcji możemy odblokować lub zablokować następujące funkcje: - á przed kodem. Zamiast 00+à możemy użyć przycisku á do wejścia w tryb wprowadzania hasła, otwierania elektrozaczepu lub wejścia w tryb programowania - Tak - włącza przycisk á dla tej funkcji - Nie - Wyłącza przycisk á dla tej funkcji - Wszystkie hasła. Pozwala na aktywację wszystkich haseł użytkowników zwiększając ich ilość od 20 do 250 (przekaźnik 1 od 1 do 1 25 przekaźnik 2 od 1 26 do 250) - Tak włącza 250 haseł - Nie włacze 20 hasła - Wyłącz ton. Włącza/Wyłącza ton klawiatury - Tak wyłącza wszystkie tony klawiatury

11 - Nie włącza wszystkie tony. Aby dokonać ustawień: - wejdź w tryb programowania zgodnie z procedurą opisaną w tym rozdziale - wybierz "Różne" i wciśnij à ; Na wyświetlaczu pojawia się: á przed kodem, Wszystkie hasla i Wylacz ton; - wybierz właściwą funkcję za pomocą przycisków âã i wciśnij à aby zatwierdzić; - kontynuuj programowanie lub wyjdź do listy ustawień przez wciśnięcie przycisku á. Ustawienia fabryczne Aby przywrócić w module ustawienia fabryczne i usunąć wszystkie wprowadzone zmiany podczas programowania: - Wybierz "Domyslnie" i wciśnij à; Na wyświetlaczu pojawia się " Nie" i " Tak" - Wybierz Nie aby wyjść do poprzedniego menu i wciśnij Tak aby przywrócić ustawienia fabryczne i usunąć wszystkie wprowadzone dane. Ostrzeżenie!!! Ta funkcja nie usuwa książki elektronicznej, hasła użytkownika i hasła administratora. Wersja. Informuje o wersji oprogramowania modułu Przywracanie hasła administratora Jeśli zgubisz hasło administratora możesz zresetować hasło do ustawienia fabrycznego (0039) zgodnie z poniższą procedurą: - Odłącz zasilanie od modułu. - wciśnij jednocześnie przyciski 1, 3 i 0 ; - Przywróć zasilanie modułu przytrzymując jednocześnie wciśnięte przyciski 1, 3 i 0 aż pojawi się komunikat "Default Admin. Password"; - zwolnij przyciski; hasło zostało przywrócone do wartości Działanie Sprawdź czy wszystkie połączenia zostały wykonane prawidłowo. Podłącz zasilanie. Na wyświetlaczu przez około 5 sekund pojawi sie "TD1 0PLG/Wersja..." i następnie "Wciśnij âã lub wybierz numer i wciśnij à. Wybierz numer lub nazwę użytkownika z listy za pomocą przycisków âã i po pojawieniu się odpowiedniej nazwy użytkownika wciśnij à aby wykonać połączenie. W przypadku popełnienia błędu wciśnij á (tylko przed zatwierdzeniem połączenia) i wybierz odpowiedni numer. Jeśli linia jest wolna usłyszysz ton potwierdzenia i na wyświetlaczu pojawia się "Rozmowa w toku---".; Moduł PL1 0G wykona połączenie zgodnie z zaprogramowanymi ustawieniami. Nie zatwierdzony numer lub nazwa użytkownika znika automatycznie z wyświetlacza po zaprogramowanym czasie (fabrycznie 30 sekund)

12 Aktywacja przekaźników Urządzenie umożliwia obsługę 2 przekaźków za pomocą klawiatury przez wybranie wcześniej zaprogramowanego 4 cyfrowego kodu. Procedura aktywacji - wybierz za pomocą klawiatury 00 - wciśnij przycisk à; na wyświetlaczu pojawia się pole poprzedzone słowem Hasło - Wybierz swój kod dostępu w ciągu 5 sekund ; każda cyfra jest wizualizowana znakiem #. - Wciśnij à; przekaźnik zostaje uruchomiony, słyszysz sygnał potwierdzenia i na wyświetlaczu pojawia sie "Przekaźnik WŁ." Powtórz operację, aby aktywować drugi przekaźnik. Jeśli moduł został odpowiednio zaprogramowany możesz uruchomić przekaźnik za pomocą uproszczonej procedury (patrz rozdział "różne" na stronie 9) á + Hasło + à
