1 AUDYT ENERGETYCZNY BUDYNKU DLA PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI W RAMACH REGIONALNEGO PROGRAMU OPERACYJNEGO WOJEWÓDZTWA ŚWIĘTOKRZYSKIEGO NA LATA Zespół Placówek Oświatowych Moskorzew Moskorzew województwo: świętokrzyskie Wykonawca: E-SPIN s.c. ul. Dobrego Pasterza 122B/ Kraków

2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku użyteczności publicznej 1.2. Rok budowy 1996, 2006 sala gimnastyczna 1.3. Inwestor (nazwa lub Gmina Moskorzew 1.4 Adres budynku imię i nazwisko, adres do Moskorzew 42 Moskorzew 97 korespondencji) Moskorzew Moskorzew tel. / fax.: woj.: świętokrzyskie powiat: woj.: włoszczowski świętokrzyskie PESEL* 2. Nazwa, nr. REGON i adres firmy wykonującej audyt E-SPIN s.c. ul. Dobrego Pasterza 122B/ Kraków woj. małopolskie tel.: REGON Imię i nazwisko oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis 1. mgr inż. Magda OKULSKA ul.w.warneńczyka 13/ Mielec woj. Podkarpackie PESEL mgr inż. Inżynierii Środowiska, spec. ds. Urządzeń i Instalacji Cieplnych i Zdrowotnych Członek Zrzeszenia Audytorów Energetycznych nr Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) 2. mgr inż. Paulina SZCZEPAŃSKA wykonanie bilansu ciepła mgr inż. Inżynierii Środowiska Uprawniona do sporządzania świadectw charakterystyki energetycznej nr mgr inż. Łukasz KRUK sprawdzenie mgr inż. Technologii Chemicznej spec. ds. Gospodarki Paliwami i Energią Członek Zrzeszenia Audytorów Energetycznych nr mgr inż. Łukasz KOWALCZYK sprawdzenie mgr inż. Inżynierii Środowiska w Energetyce Audytor Energetyczny KAPE nr Miejscowość i data wykonania opracowania Kraków, r. 2

3 6. Spis treści 1. Strona tytułowa audytu energetycznego budynku 2. Karta audytu energetycznego budynku 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 4. Inwentaryzacja techniczno-budowlana 5. Ocena stanu technicznego budynku 6. Wykaz rodzaju usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 9. Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego 10. Załączniki

4 2. Karta audytu energetycznego budynku Sposób przygotowania ciepłej wody użytkowej 10. Rodzaj systemu grzewczego budynku Dane ogólne Konstrukcja/technologia budynku Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] Powierzchnia netto budynku [m 2 ] Powierzchnia ogrzewana części mieszkalnej, [m 2 ] Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Liczba osób użytkujących budynek Współczynnik kształtu A/V [l/m] Inne dane charakteryzujące budynek Stan przed termomodernizacją Stan po termomodernizacji tradycyjna tradycyjna 1; 3piwnica 1; 3piwnica 10457, ,4 3073,8 3073,8 0,0 0,0 2998,8 2998, centralny, kotłownia węglowa/ podgrzewacz elektryczny centralny, kotłownia węglowa 0,31 centralny, kotłownia na biomasę centralny, kotłownia na biomasę 0,31 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m 2 K)] 1. Ściany zewnętrzne 2. Dach / stropodach/ strop pod nieogrzewanymi poddaszami lub nad przejazdami 3. Strop na piwnicą 0,93 0,41 0,19 0,41 0,27 0,27 0,70 0,23 0,14 0,23 0,24 0,60 0,24 0,15 0,75 0,75 4. Podłoga na gruncie w pomieszczeniach i ogrzewanych 0,29 0,26 0,29 0,26 0,23 0,23 5. Okna, drzwi balkonowe 2,40 1,77 0,90 1,77 2,20 1,40 1,10 1,40 6. Drzwi zewnętrzne/bramy 2,50 2,00 1,30 2,00 3,50 1,30 7. Inne 0,59 0,20 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu Sprawność wytwarzania [ - ] 0,65 Sprawność przesyłu [ - ] 0,96 Sprawność regulacji i wykorzystania [ - ] 0,77 Sprawność akumulacji [ - ] 1,00 Uwzględnienie przerw na ogrzewanie w okresie tygodnia [ - ] 1,00 Uwzględnienie przerw na ogrzewanie w ciągu doby [ - ] 1,00 0,92 0,96 0,89 1,00 1,00 1,00 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej Sprawność wytwarzania [ - ] Sprawność przesyłu [ - ] Sprawność regulacji i wykorzystania [ - ] Sprawność akumulacji [ - ] 0,78 0,60 1,00 0,65 0,92 0,60 1,00 0,85 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) grawitacyjna grawitacyjna 2. Sposób doprowadzenia i odprowadzenia powietrza 3. Strumień powietrza zewnętrznego [m 3 /h] 4. Krotność wymian powietrza [1/h] stolarka / kanały went ,2 1,15 stolarka / kanały went ,4 1,00 4

5 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 307, ,152 Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej 2. wody użytkowej [kw] 22,742 14,729 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez 3. uwzględnienia sprawności systemu grzewczego i przerw w 1222,60 494,10 ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 2554,49 298,83 brak danych o zużyciu, kotłownia zasila również OSP i WCKT j.w. 630,71 193,54 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 113,249 45, Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 236,622 58, Udział odnawialnych źródeł energii [%]* 0,0 100% 7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Koszt za 1 GJ ciepła na ogrzewanie budynku [zł/gj] 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł/(mw m-c)] 3. Koszt przygotowania 1m 3 ciepłej wody użytkowej [zł/m 3 ] 81,74 42,67 4. Koszt 1 MW mocy zamówionej na przygotowania ciepłej wody użytkowej na miesiąc [zł/(mw m-c)] 11598,90 0,00 5. Miesięczny koszt ogrzewania 1m 2 powierzchni użytkowej [zł/(m 2 m-c)] 6. Miesięczna opłata abonamentowa [zł/m-c] 7. Miesięczna opłata abonamentowa cwu [zł/m-c] 2, ,00 142,80 1, ,00 950,00 32,65 47,29 0,00 0,00 8. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,11 Roczne zmniejszenie zapotrzebowania na energię, [%] 69,30% Planowane koszty całkowite [zł] ,84 Premia termomodernizacyjna, [zł] ,16 Roczna oszczędność kosztów energii [zł/rok] ,08 *U OZE [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. 5

6 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Materiały wykorzystane do sporządzenia opracowania Dokumentacja techniczna przekazana przez Inwestora, Faktura za węgiel kamienny Ankieta dla potrzeb opracowania 3.2. Obliczenia zapotrzebowania ciepła wg programu AUDYTOR OZC 6.8 PRO 3.3. Osoby udzielające informacji: Dyrekcja obiektu 3.4. Wytyczne, sugestie i uwagi użytkownika: - wzrost komfortu cieplnego, - obniżenie kosztów ogrzewania, - zmniejszenie emisji substancji zanieczyszczających do atmosfery, - wzrost efektywności energetycznej 3.5. Wizja lokalna przeprowadzona w dniu: Akty Prawne MW Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów. Rozporządzenie Ministra Infrastruktury z dnia 3 września 2015r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Norma na obliczanie oporu cieplnego i współczynnika przenikania ciepła przegród - EN ISO 6946 Norma na obliczanie strat ciepła - PN EN Norma na obliczanie sezonowego zapotrzebowania energii - PN-EN ISO

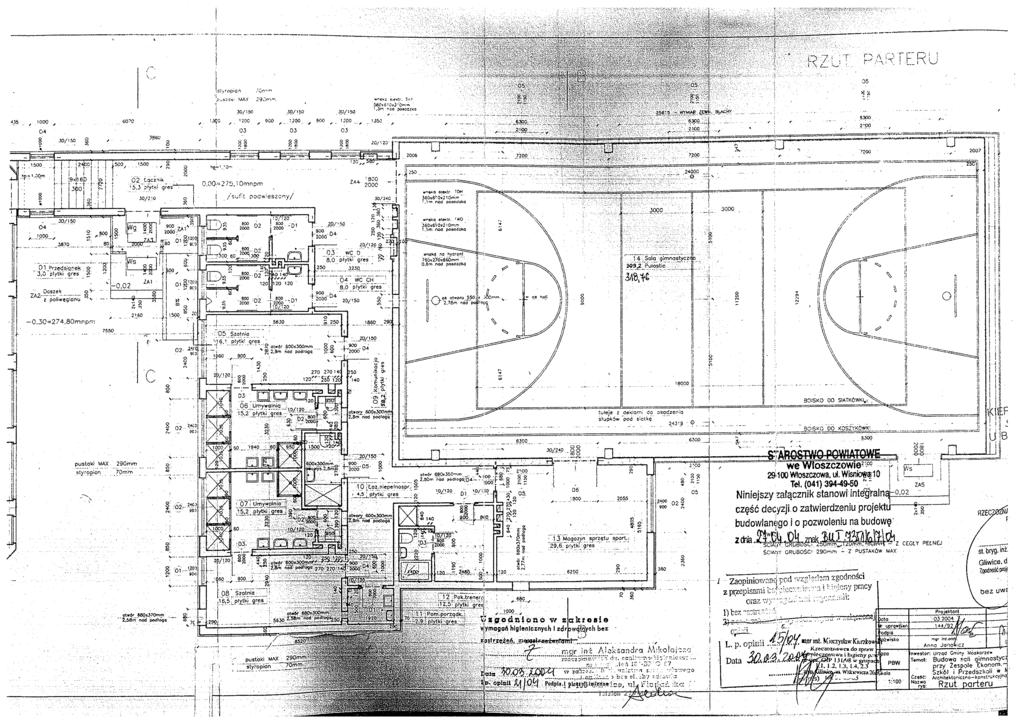

7 4. Inwentaryzacja techniczno-budowlana 4.1. Opis ogólny obiektu Zespół Placówek Oświatowych w Moskorzewie składa się z budynku głównego szkoły, wybudowanego w 1996 roku oraz sali gimnastycznej z zapleczem i łącznikiem, wybudowanych w 2006 roku. Budynek szkoły jest trzy kondygnacyjny z ogrzewaną piwnicą pod całością budynku. Sala gimnastyczna z zapleczem jednokondygnacyjna, nie podpiwniczona. Budynek szkoły od strony zachodniej przylega do Wiejskiego Centrum Kulturalno-Turystycznego i OSP, obiekty nie objęte audytem Konstrukcja budynku Ściany zewnętrzne szkoły murowane z pustaka ceramicznego typu MAX i cegły ceramicznej o łącznej grubości 42 cm. Ściany sali gimnastycznej wykonane z blachy z izolacją z wełny mineralnej o grubości 15 cm. Ściany zaplecza i łącznika murowane z pustaka typu MAX o grubości 29 cm, ocieplone styropianem o grubości 7 cm. Dach szkoły oparty na konstrukcji drewnianej, z izolacją z wełny mineralnej, kryty gontem bitumicznym. Dach szkoły w bardzo złym stanie technicznym, liczne uszkodzenia warstwy zewnętrznej, co skutkuje zawilgoceniem istniejącej izolacji oraz warstw wewnętrznych. Dach sali gimnastycznej w konstrukcji stalowej, kryty blachą trapezową, ocieplony wełną mineralną o grubości 20 cm. Dach zaplecza z płyt korytkowych, ocieplony wełną mineralną o grubości 20 cm. Okna zewnętrzne w budynku szkoły drewniane z szybą zespoloną, w złym stanie technicznym. Okna zewnętrzne na sali gimnastycznej, łączniku i zapleczu PCV z szybą zespoloną oraz przeszklenia z poliwęglanu w dobrym stanie technicznym. Drzwi zewnętrzne do budynku szkoły aluminiowe, przeszklone oraz pełne w złym stanie technicznym. Drzwi zewnętrzne do sali gimnastycznej aluminiowe w dobrym stanie technicznym Ogólny opis instalacji c.o. Budynek zasilany w ciepło z własnej kotłowni na węgiel kamienny z 1996 roku. Instalacja centralnego ogrzewania w budynku szkoły z rozdziałem dolnym, stara stalowa z grzejnikami żeliwnymi, członowymi o dużej bezwładności cieplnej. Na sali gimnastycznej oraz zapleczu instalacja rozprowadzająca miedziana z grzejnikami stalowymi panelowymi, zaworami termostatycznymi i automatycznymi zaworami odpowietrzającymi Ogólny opis instalacji cwu. W sezonie grzewczym ciepła woda użytkowa przygotowywana w kotłowni węglowej. Zainstalowany zasobnik o pojemności 800l. Poza sezonem grzewczym c.w.u. przygotowywana w zasobniku za pomocą grzałki elektrycznej. Instalacja c.w.u. w budynku szkoły stalowa. W sali gimnastycznej i zapleczu instalacja c.w.u. wraz z przewodem cyrkulacyjnym wykonana z rur polietylenowych. Zainstalowane zawory odcinające i 4.5. Ogólny opis wentylacji. Wentylacja grawitacyjna. Stwierdzono nadmierne przewietrzanie w strefach z nieszczelną stolarką okienną i drzwiową Ogólny opis instalacji oświetlenia. Źródłami światła w budynkach są świetlówki liniowe w starych oprawach, żarówki tradycyjne oraz naświetlacze halogenowe w sali gimnastycznej. 7

8 5. Ocena stanu technicznego budynku l.p. charakterystyka stanu istniejącego P1 ściana zewnętrzna U= 0,93 W/(m2K) P2 ściana przy gruncie 1. U= 0,59 W/(m2K) P3 dach U= 0,70 W/(m2K) P4 strop zewnętrzny U= 0,60 W/(m2K) 2. Okna zewnętrzne w budynku szkoły drewniane z szybą zespoloną, w złym stanie technicznym. Okna zewnętrzne na sali gimnastycznej, łączniku i zapleczu PCV z szybą zespoloną oraz przeszklenia z poliwęglanu w dobrym stanie technicznym. możliwości i sposób poprawy przegrody zewnętrzne Docieplenie ścian zewnętrznych styropianem - technologia lekka mokra, metoda BSO. U=0,20 W/(m2K) Docieplenie ścian w gruncie styropianem ekstrudowanym - technologia lekka mokra. U=0,20 W/(m2K) Docieplenie dachu matami wełny mineralnej. U=0,15 W/(m2K) Docieplenie stropu zewnętrznego styropianem - technologia lekka mokra, metoda BSO. U=0,15 W/(m2K) okna i drzwi Wymiana starych okien na nowe spełniające warunki techniczne WT2021. Drzwi zewnętrzne do budynku szkoły aluminiowe, przeszklone oraz pełne w złym stanie technicznym. Drzwi zewnętrzne do sali gimnastycznej aluminiowe w dobrym stanie technicznym. Wymiana starych drzwi zewnętrznych na nowe spełniające warunki techniczne WT Wentylacja grawitacyjna. Stwierdzono nadmierne przewietrzanie w strefach z nieszczelną stolarką okienną i drzwiową. W sezonie grzewczym ciepła woda użytkowa przygotowywana w kotłowni węglowej. Zainstalowany zasobnik o pojemności 800l. Poza sezonem grzewczym c.w.u. przygotowywana w zasobniku za pomocą grzałki elektrycznej. Instalacja c.w.u. w budynku szkoły stalowa. W sali gimnastycznej i zapleczu instalacja c.w.u. wraz z przewodem cyrkulacyjnym wykonana z rur polietylenowych. Zainstalowane zawory odcinające i automatyczne zawory odpowietrzające. wentylacja Wymiana starych okien, starych drzwi zewnętrznych na nowe spełniające warunki techniczne WT2021. Zastosowanie nawiewników powietrza regulowanych automatycznie. instalacja ciepłej wody użytkowej Wymiana źródła ciepła na nowy kocioł opalany biomasą wraz z zasobnikiem c.w.u. Zamontowanie licznika ciepła dla potrzeb ciepłej wody użytkowej. instalacja grzewcza 5. Budynek zasilany w ciepło z własnej kotłowni na węgiel kamienny z 1996 roku. Instalacja centralnego ogrzewania w budynku szkoły z rozdziałem dolnym, stara stalowa z grzejnikami żeliwnymi, członowymi o dużej bezwładności cieplnej. Na sali gimnastycznej oraz zapleczu instalacja rozprowadzająca miedziana z grzejnikami stalowymi panelowymi, zaworami termostatycznymi i automatycznymi zaworami odpowietrzającymi. Kompleksowa modernizacja systemu grzewczego w budynku szkoły polegająca na: wymianie źródła ciepła na nowoczesny kocioł opalany biomasą, wyposażony w automatykę pogodową i automatyczny podajnik paliwa, wymianie wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami. Montaż przygrzejnikowych zaworów termostatycznych, odcinających, regulacyjnych zaworów podpionowych i automatycznych odpowietrzników. Zainstalowanie licznika ciepła dla potrzeb centralnego ogrzewania. 6. Źródłami światła w budynku są świetlówki liniowe w starych oprawach oraz żarówki tradycyjne. Inwestor nie przewiduje modernizacji oświetlenia. instalacja oświetleniowa Wymiana oświetlenia wewnętrznego na nowoczesne typu LED wraz z wymianą opraw oświetleniowych. 8

9 6. Wykaz rodzaju usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego l.p. rodzaj usprawnień lub przedsięwzięć sposób realizacji przegrody zewnętrzne Docieplenie ścian zewnętrznych styropianem - technologia lekka mokra, metoda BSO. U=0,20 W/(m2K) Zmniejszenie strat przez przenikanie. Zmniejszenie strat przez przenikanie. Wentylacja grawitacyjna. Stwierdzono nadmierne przewietrzanie w strefach z nieszczelną stolarką okienną i drzwiową. Docieplenie ścian w gruncie styropianem ekstrudowanym - technologia lekka mokra. U=0,20 W/(m2K) Docieplenie dachu matami wełny mineralnej. U=0,15 W/(m2K) Docieplenie stropu zewnętrznego styropianem - technologia lekka mokra, metoda BSO. U=0,15 W/(m2K) okna i drzwi Wymiana starych okien, starych drzwi zewnętrznych na nowe spełniające warunki techniczne WT2021. Zastosowanie nawiewników powietrza regulowanych automatycznie. wentylacja Wymiana starych okien, starych drzwi zewnętrznych na nowe spełniające warunki techniczne WT2021. Zastosowanie nawiewników powietrza regulowanych automatycznie. instalacja ciepłej wody użytkowej 4. W sezonie grzewczym ciepła woda użytkowa przygotowywana w kotłowni węglowej. Zainstalowany zasobnik o pojemności 800l. Poza sezonem grzewczym c.w.u. przygotowywana w zasobniku za pomocą grzałki elektrycznej. Instalacja c.w.u. w budynku szkoły stalowa. W sali gimnastycznej i zapleczu instalacja c.w.u. wraz z przewodem cyrkulacyjnym wykonana z rur polietylenowych. Zainstalowane zawory odcinające i automatyczne zawory odpowietrzające. Wymiana źródła ciepła na nowy kocioł opalany biomasą wraz z zasobnikiem c.w.u. Zamontowanie licznika ciepła dla potrzeb ciepłej wody użytkowej. instalacja grzewcza Budynek zasilany w ciepło z własnej kotłowni na węgiel kamienny z 1996 roku. Instalacja centralnego ogrzewania w budynku szkoły z rozdziałem dolnym, stara stalowa z grzejnikami żeliwnymi, członowymi o dużej bezwładności cieplnej. Na sali gimnastycznej oraz zapleczu instalacja rozprowadzająca miedziana z grzejnikami stalowymi panelowymi, zaworami termostatycznymi i automatycznymi zaworami odpowietrzającymi. Źródłami światła w budynku są świetlówki liniowe w starych oprawach oraz żarówki tradycyjne. Inwestor nie przewiduje modernizacji oświetlenia. Kompleksowa modernizacja systemu grzewczego w budynku szkoły polegająca na: wymianie źródła ciepła na nowoczesny kocioł opalany biomasą, wyposażony w automatykę pogodową i automatyczny podajnik paliwa, wymianie wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami. Montaż przygrzejnikowych zaworów termostatycznych, odcinających, regulacyjnych zaworów podpionowych i automatycznych odpowietrzników. Zainstalowanie licznika ciepła dla potrzeb centralnego ogrzewania. Wymiana oświetlenia wewnętrznego na nowoczesne typu LED wraz z wymianą opraw oświetleniowych. 9

10 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego W rozdziale dokonano: a) określenia optymalnego oporu cieplnego dla każdego usprawnienia wymienionego w rozdziale 6 dotyczącego zmniejszenia strat ciepła b) zestawienia optymalnych usprawnień w kolejności rosnącej wg wartości prostego czasu zwrotu nakładów (SPBT) charakteryzujące każde usprawnienie oraz nakłady finansowe 7.1. Wybór optymalnych usprawnień dotyczących zmniejszenia zapotrzebowania na ciepło Do obliczeń przyjęto następujące dane: symbol przed termomodernizacją po termomodernizacji obliczeniowa temperatura wewnętrzna, [ C] t wo 19,14 19,14 obliczeniowa temperatura zewnętrzna, [ C] t zo -20,00-20,00 opłata zmienna związana z dystrybucją i przesyłem jednostki energii wykorzystywanej do ogrzewania, [zł/gj] O 0z, O 1z 32,65 47,29 stała opłata miesięczna związana z dystrybucją i przesyłem energii wykorzystywanej do ogrzewania, [zł/(mw miesiąc)] O 0m, O 1m 0,00 0,00 miesięczna opłata abonamentowa, [zł] Ab 0, Ab , ,00 udział źródła ciepła w zapotrzebowaniu na ciepło przed i po wykonaniu wariantu termomodernizacyjnego x 0, x udział źródła ciepła w zapotrzebowaniu na moc cieplną przed i po wykonaniu wariantu termomodernizacyjnego y 0, y

11 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U 0,93 przegrody w stanie istniejącym Całkowity opór cieplny przegrody w stanie istniejącym Powierzchnia przegrody do obliczania strat Powierzchnia przegrody do obliczania kosztu usprawnienia Liczba stopniodni [W/(m 2 K)] R 1,08 Współczynnik przewodzenia ciepła [(m 2 K)/W] [W/(mK)] 0,031 A Roczne zapotrzebowanie na ciepło na Q 0u 1577,27 [m 2 ] pokrycie strat przez przenikanie [GJ/rok] 459,790 A koszt [m 2 ] [MW] Sd [dzień K/rok] 1808, ,6 Przegroda (symbol): ściana zewnętrzna Materiał izolacyjny SZ Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie q 0u styropian 0, optymalizacja d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 11 4,63 3,55 0,22 0, , , ,45 35, ,95 3,87 0,20 0, , , ,70 36, ,27 4,19 0,19 0, , , ,02 36, ,60 4,52 0,18 0, , , ,25 36, ,92 4,84 0,17 0, , , ,16 37,42 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 13 5,27 4,19 0,19 0, , , ,02 36,53 11

12 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U 0,59 przegrody w stanie istniejącym Całkowity opór cieplny przegrody w stanie istniejącym Powierzchnia przegrody do obliczania strat Powierzchnia przegrody do obliczania kosztu usprawnienia Liczba stopniodni [W/(m 2 K)] R [(m 2 K)/W] A [W/(mK)] [m 2 ] [GJ/rok] A koszt [m 2 ] [MW] Sd [dzień K/rok] 1,71 83,99 93, ,5 Przegroda (symbol): ściana przy gruncie Materiał izolacyjny SG Współczynnik przewodzenia ciepła Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie Współczynnik przenikania ciepła przegrody w stanie istniejącym styropian ekstrudowany Q 0u q 0u U [W/(m2K)] 0,036 12,530 0, ,586 optymalizacja d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 8 3,93 2,22 0,25 0, , ,50 231,42 124, ,48 2,78 0,22 0, , ,50 253,44 121, ,04 3,33 0,20 0, , ,50 270,60 120, ,60 3,89 0,18 0, , ,50 284,36 121, ,15 4,44 0,16 0, , ,50 295,63 123,02 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 12 5,04 3,33 0,20 0, , ,50 270,60 120,61 Wariant polega na zdjęciu starej warstwy izolacji. Oszczędności energii obliczone zostały od stanu istniejącego U=0,325 W/(m 2 K), natomiast grubość izolacji została dobrana dla ściany po demontażu istniejącej warstwy styropianu U=1,17 W/(m 2 K). 12

13 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U przegrody po usunięciu izolacji [W/(m 2 K)] Całkowity opór cieplny przegrody po R 0,46 usunięciu izolacji [(m 2 K)/W] Powierzchnia przegrody do obliczania A 1084,00 strat Powierzchnia przegrody do obliczania kosztu usprawnienia Liczba stopniodni [W/(mK)] [m 2 ] [GJ/rok] A koszt [m 2 ] [MW] Sd [dzień K/rok] 1020, ,6 Przegroda (symbol): dach DACH 2,16 Materiał izolacyjny wełna mineralna Współczynnik przewodzenia ciepła Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie Współczynnik przenikania ciepła przegrody w stanie istniejącym Q 0u q 0u U [W/(m 2 K)] 0, ,557 0, ,70 optymalizacja d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 22 5,96 5,50 0,17 0, , , ,79 26, ,46 6,00 0,15 0, , , ,33 27, ,96 6,50 0,14 0, , , ,11 27, ,46 7,00 0,13 0, , , ,31 27, ,96 7,50 0,13 0, , , ,04 28,28 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 26 6,96 6,50 0,14 0, , , ,11 27,48 Wariant polega na zdjęciu starej warstwy izolacji. Oszczędności energii obliczone zostały od stanu istniejącego U=0,702 W/(m2K), natomiast grubość izolacji została dobrana dla dachu po demontażu istniejącej warstwy wełny U=2,157 W/(m2K). 13

14 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U 0,60 przegrody w stanie istniejącym Całkowity opór cieplny przegrody w stanie istniejącym Powierzchnia przegrody do obliczania strat Powierzchnia przegrody do obliczania kosztu usprawnienia Liczba stopniodni [W/(m 2 K)] R [(m 2 K)/W] A [W/(mK)] [m 2 ] [GJ/rok] A koszt [m 2 ] [MW] Sd [dzień K/rok] 1,67 7,6 7,6 2946,5 Przegroda : strop zewnętrzny Materiał izolacyjny STR ZEW Współczynnik przewodzenia ciepła Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie Q 0u q 0u styropian 0,031 1,153 0, optymalizacja d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 14 6,19 4,52 0,16 0, , ,86 27,48 68, ,51 4,84 0,15 0, , ,24 27,99 68, ,83 5,16 0,15 0, , ,62 28,44 69, ,15 5,48 0,14 0, , ,01 28,86 69, ,48 5,81 0,13 0, , ,39 29,24 70,64 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R R U q1 u Q 1u N u O ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 16 6,83 5,16 0,15 0, , ,62 28,44 69,21 14

15 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): Powierzchnia całkowita okien Współczynnik przenikania ciepła okna przewidzianego do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. OZS A ok m 2 363,75 wymiana starych okien zewnętrznych U 0 roczne zapotrzebowanie na ciepło na Q 0 2,40 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q ,3 m 3 /h pokrycie strat przez przenikanie MW 1211,643 0, Usprawnienie 1 2 O U 1 N ok jednostkowe A ok Q 1 q rok 1 O rw N ok N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,90 850,00 363,75 699,216 0, , ,50 18,48 0, ,00 363,75 676,314 0, , ,50 21,85 Wariant wybrany 1 O U 1 N ok jednostkowe A ok Q 1 q rok 1 O rw N ok N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,90 850,00 363,75 699,216 0, , ,50 18,48 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 7950,4 6625,3 6625,3 współczynnik przepływu, m3/(m*h*dapa^(2/3)) współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny a 3 0,3 0,3 c r 1,1 0,7 0,7 c m 1,2 1,0 1,0 c w 1,2 1,2 1,2 15

16 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): Powierzchnia całkowita okien Współczynnik przenikania ciepła okna przewidzianego do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. OZ DACH A ok m 2 50,40 wymiana starych okien dachowych U 0 roczne zapotrzebowanie na ciepło na Q 0 2,20 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q 0 833,0 m 3 /h pokrycie strat przez przenikanie MW 152,694 0, Usprawnienie 1 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok N ok N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1,10 950,00 50,40 124,533 0, , ,00 52,07 0, ,00 50,40 121,360 0, , ,00 54,19 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok N ok N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1,10 950,00 50,40 124,533 0, , ,00 52,07 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 999,6 833,0 833,0 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3 0,3 0,3 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny c r 1,1 1,0 1,0 c m 1,2 1,0 1,0 c w 1,2 1,2 1,2 16

17 Określenie optymalnego usprawnienia dotyczącego wymiany drzwi oraz poprawy systemu wentylacji Przegroda (symbol): DZ Powierzchnia całkowita drzwi Współczynnik przenikania ciepła drzwi przewidzianych do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. A ok m 2 6,72 Wymiana starych drzwi zewnętrznych U 0 roczne zapotrzebowanie na ciepło na Q 0 2,50 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q 0 122,4 m 3 /h pokrycie strat przez przenikanie MW 24,169 0, Usprawnienie 1 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok N ok N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 6,72 18,484 0, , ,00 54,30 1, ,00 6,72 18,061 0, , ,00 57,28 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok N ok N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 6,72 18,484 0, , ,00 54,30 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 159,1 122,4 122,4 współczynnik przepływu, m3/(m*h*dapa^(2/3)) współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny a 3 0,5 0,5 c r 1,2 1,0 1,0 c m 1,3 1,0 1,0 c w 1,2 1,2 1,2 17

18 Określenie optymalnego usprawnienia dotyczącego wymiany drzwi oraz poprawy systemu wentylacji Przegroda (symbol): Powierzchnia całkowita drzwi Współczynnik przenikania ciepła drzwi przewidzianych do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. DZ PIW A dz m 2 10,50 Wymiana starych drzwi zewnętrznych U 0 roczne zapotrzebowanie na ciepło na Q 0 3,50 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q 0 189,7 m 3 /h pokrycie strat przez przenikanie MW 40,832 0, Usprawnienie 1 2 O U 1 N dz jednostkowe A dz Q 1 q rok 1 O rw N dz N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 10,50 28,683 0, , ,00 39,70 1, ,00 10,50 28,022 0, , ,00 42,67 Wariant wybrany 1 O U 1 N dz jednostkowe A dz Q 1 q rok 1 O rw N dz N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 10,50 28,683 0, , ,00 39,70 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 246,6 189,7 189,7 współczynnik przepływu, m3/(m*h*dapa^(2/3)) współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny a 3 0,5 0,5 c r 1,2 1,0 1,0 c m 1,3 1,0 1,0 c w 1,2 1,2 1,2 18

19 7.3. Określenie optymalnych usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej opis jednostka stan przed modernizacją stan po modernizacji ciepło właściwe wody, c w kj/kg*k 4,19 4,19 gęstość wody, ρ w kg/dm współczynnik korekcyjny ze względu na przerwy w użytkowaniu c.w.u., k R - 0,55 0,55 powierzchnia pomieszczeń ogrzewanych, Af jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową., V wi m2 dm 3 /m 2 *doba , ,80 ilość osób, Li os temperatura wody ciepłej w podgrzewaczu, θ w 0 C temperatura wody zimnej, θ 0 0 C czas użytkowania, t R roczne zapotrzebowanie na energię użytkową Qw, nd =V wi *Af*c w *ρ w *(θ w -θ 0 )*kr*t R /*3600 doba kwh/rok , ,2 sprawność wytwarzania ciepła, η w,g - 0,78 0,92 sprawność przesyłu ciepłej wody, η w,d - 0,60 0,60 sprawność akumulacji, η w,s - sprawność sezonowa wykorzystania, η w,e ,65 1, ,85 1,00 sprawność całkowita, η w,tot - 0,30 0,47 roczne zapotrzebowanie ciepła końcowego, Q K,W kwh/rok , ,98 roczne zapotrzebowanie ciepła końcowego, Q K,W średnie godzinowe zapotrzebowanie na c.w.u. w budynku, V hśr =(A f *V cw )/(10*1000) współczynnik godzinowej nierównomierności rozbioru -0,244 c.w.u., N h =9,32*L i zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Q cwj =c w *ρ w *(θ w -θ 0 )*k R /η w,tot /10 6 GJ/rok m 3 /h - GJ/m 3 298,83 0,24 2,58 0,34 193,54 0,24 2,58 0,22 maksymalna moc c.w.u. q cwu max =V hśr *Q cwj *N h *10 6 /3600 kw 58,77 38,06 średnia moc c.w.u. q cwu śr =q cwu max /N h kw 22,74 14,73 koszty zmienne c.w.u. zł/gj 115,41 47,29 koszty stałe c.w.u. zł/mw*mc ,90 0,00 abonament c.w.u. zł/mc 142,80 950,00 koszty wytworzenia c.w.u. zł/rok , ,31 *Ciepła woda użytkowa w sezonie grzewczym przygotowywana w kotłowni węglowej (7 miesięcy w roku) oraz poza sezonem grzewczym w elektrycznych podgrzewaczach wody (5 miesięcy w roku). 19

20 Wybór optymalnego wariantu termomodernizacyjnego dotyczącego przygotowania ciepłej wody użytkowej usprawnienie termomodernizacyjne N cw zł o rcw zł/rok SPBT lata 1. Wymiana źródła ciepła na nowy kocioł opalany biomasą wraz z zasobnikiem c.w.u. Zamontowanie licznika ciepła dla potrzeb ciepłej wody użytkowej , ,68 3,7 *Po modernizacji ciepła woda użytkowa będzie przygotowywana w kotłowni na biomasę przez cały rok. Energia pozyskana z 1 kolektora Ilość dobranych kolektorów Ilość energii pozyskanej przez system [kwh/rok] [sztuk] [kwh/rok] Powierzchnia jednego panelu wynosi 2,05 m 2. Powierzchnia absorbera wynosi: 30,75 m 2 Roczny uzysk energetyczny z zestawu kolektorów wynosi: kwh/rok tj. 55,35 GJ/rok W obliczeniach dotyczących modernizacji ciepłej wody związanych z zastosowaniem kolektorów słonecznych przyjęto założenie, że część rocznego zużycia energii pozyskiwana będzie z kolektorów słonecznych i będzie energią darmową. 20

21 7.4. Obliczenia dotyczące zastosowania oświetlenia energooszczędnego w budynku. Zamierzone przedsięwzięcie polega na wymianie istniejącego oświetlenia wewnętrznego na nowoczesny energooszczędny system oświetleniowy. Tradycyjne żarówki, świetlówki liniowe oraz naświetlacze halogenowe zostaną zastąpione światłami typu LED. Lp. Wyszczególnienie Stan istniejący Stan projektowany 1 Łączna moc źródeł światła [kw] 40,81 kw 19,72 kw 2 Liczba godzin świecenia w ciągu roku 2000 h/rok 2000 h/rok 3 Roczne zużycie energii elektrycznej [kwh/rok] [kwh/rok] [kwh/rok] 4 Cena jednostkowa energii elektrycznej [zł/kwh] 0,63 [zł/kwh] 0,63 [zł/kwh] 5 Roczny koszt zakupu energii elektrycznej [zł/rok] 51423,12 [zł/rok] 24852,24 [zł/rok] 6 Roczny koszt całkowity eksploatacji 51423, , Roczna oszczędność kosztów eksploatacji [zł/rok] 26570,88 Całkowity koszt zadania [zł] ,00 Prosty czas zwrotu [lata] 11,16 21

22 Zestawienie źródeł światła w budynku w stanie istniejącym i projektowanym Źródłami światła w budynku są naświetlacze halogenowe, żarówki tradycyjne i świetlówki liniowe. W stanie po modernizacji przewiduje się zastąpienie oświetlenia tradycyjnego oświetleniem energooszczędnym typu LED. Stan istniejący rodzaj źródła halogen 400W świetlówka 18 W świetlówka 18 W świetlówka 36 W żarówka 60 W żarówka 60 W RAZEM Stan po modernizacji ilość, szt. moc, W moc, W rodzaj źródła ilość, szt. moc, W moc, W naświetlacz LED 150 W panel LED 40 W panel LED 20 W panel LED 40 W żarówka LED 8 W panel LED 40 W RAZEM

23 7.5 Zestawienie optymalnych usprawnień w kolejności rosnącej wartości SPBT Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót [zł] SPBT [lata] CWU ,00 3,7 oświetlenie ,00 11,2 okna zewnętrzne drewniane stare ,50 18,5 dach ,60 27,5 ściana zewnętrzna ,61 36,5 drzwi zewnętrzne piwnic ,00 39,7 okna zewnętrzne dach ,00 52,1 drzwi zewnętrzne ,00 54,3 strop zewnętrzny 1 968,62 69,2 ściana przy gruncie ,50 120,6 23

24 7.6. Wybór optymalnego wariantu usprawnień termomodernizacyjnych poprawiających sprawność systemu grzewczego. współczynniki sprawności w stanie istniejącym sprawność wytwarzania ciepła sprawność przesyłania ciepła sprawność regulacji i wykorzystania ciepła sprawność akumulacji ciepła uwzględnienie przerwy na ogrzewania w okresie tygodnia uwzględnienie przerw na ogrzewanie w ciągu doby sprawność całkowita systemu grzewczego symbol g d e s w t w d g d e s wartość 0,65 0,96 0,77 1,00 1,00 1,00 0, Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego L.p. opis wariantu w p r e wt w d SZE O rco N co SPBT GJ/rok zł/rok zł lata 1 stan istniejący 0,48 1,00 1, , Kompleksowa modernizacja systemu grzewczego w budynku szkoły polegająca na: wymianie źródła ciepła na nowoczesny kocioł opalany biomasą, wyposażony w automatykę pogodową i automatyczny podajnik paliwa, wymianie wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami. Montaż przygrzejnikowych zaworów termostatycznych, odcinających, regulacyjnych zaworów podpionowych i automatycznych odpowietrzników. Zainstalowanie licznika ciepła dla potrzeb centralnego ogrzewania. 0,78 1,00 1, , , ,00 62,4 24

25 Zestawienie usprawnień składający się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu ogrzewania. L.p. Rodzaj usprawnień Wytwarzanie ciepła Zmiana wartości współczynników sprawności 1 wymiana źródła ciepła na kocioł opalany biomasą z automatyką pogodową g = 0,65 0,92 Przesyłanie ciepła 2 d = bez zmian 0,96 0,96 Regulacja i wykorzystanie ciepła 3 kompleksowa wymiana instalacji centralnego ogrzewania wraz z grzejnikami, zastosowanie zaworów termostatycznych, odcinających i automatycznych odpowietrzników na pionach. Montaż licznika ciepła e = 0,77 0,89 Akumulacja ciepła 4 bez zmian s = 1,00 1,00 Przerwy w czasie tygodnia 5 bez zmian w t = 1,00 1,00 Przerwy w czasie doby 6 bez zmian w d = 1,00 1,00 Sprawność całkowita systemu : g d e s = całk 0,479 0,783 25

26 Wyniki obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów termomodernizacyjnych Zapotrzebowanie Zapotrzebowanie mocy, MW Zapotrzebowanie na ciepło GJ/a STAN ISTNIEJĄCY 0, ,6 Wariant w10 CWU 0, ,60 w9 oświetlenie 0, ,60 w8 okna zewnętrzne drewniane s 0, ,42 w7 dach 0, ,57 w6 ściana zewnętrzna 0, ,82 w5 drzwi zewnętrzne piwnic 0, ,24 w4 okna zewnętrzne dach 0, ,11 w3 drzwi zewnętrzne 0, ,84 w2 strop zewnętrzny 0, ,97 w1 ściana przy gruncie 0, ,10 26

27 8. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: 1. Określenie wariantów przedsięwzięć termomodernizacyjnych 2. Ocenę wariantów pod względem spełnienia wymogów ustawowych 3. Wskazanie wariantu optymalnego do realizacji 8.1. Określenie wariantów przedsięwzięć termomodernizacyjnych WAR IANT 12 WARIANT 11 WAR IANT 13 WARIANT 10 CWU oświetlenie okna zewnętrzne drewniane stare dach ściana zewnętrzna drzwi zewnętrzne piwnic okna zewnętrzne dach drzwi zewnętrzne strop zewnętrzny ściana przy gruncie system grzewczy WARIANT 1 WARIANT 2 WARIANT 3 WARIANT 4 WARIANT 5 WARIAN NT 6 WARIANT 7 WARIANT 8 WARIANT 9 27

28 8.2. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite, [zł] Roczna oszczędność kosztów energii, [zł/rok] 1 WARIANT , ,08 2 WARIANT , ,18 3 WARIANT , ,66 4 WARIANT , ,63 5 WARIANT , ,67 6 WARIANT , ,47 7 WARIANT , ,31 8 WARIANT , ,08 9 WARIANT , ,03 10 WARIANT , ,15 11 WARIANT , ,78 Procentowa oszczędność zapotrzebowa ania na energię (z uwzględnien niem sprawności całkow owitej), [%] Optymalna kwota kredytu, [zł] 20% kredytu, [zł] Premia termomodernizacyjna 16% kosztów całkowitych, [zł] Dwukrotność rocznej oszczędności kosztów energii, [zł] 69,30% , , , ,16 68,78% , , , ,36 68,74% , , , ,32 68,65% , , , ,26 68,07% , , , ,34 67,81% , , , ,94 54,35% , , , ,62 46,77% , , , ,16 39,75% , , , ,06 34,93% , , , ,30 31,58% , , , ,56 28

29 9. Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej analizy, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku wybrano wariant nr 1 Przedsięwzięcie to spełnia warunki ustawowe: 1. Oszczędność zapotrzebowania ciepła wyniesie: 2. Planowany kredyt jest zgodny z warunkami Ustawy i wynosi: 3. Wielkość środków własnych inwestora wynosi: 4. Wysokość premii termomodernizacyjnej 69,30% ,11 zł ,73 zł ,16 zł Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego. Należy wykonać następujące prace: 1. Docieplić ściany zewnętrzne styropianem o grubości 13 cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu =0,031 W/(mK). 2. Docieplić ściany w gruncie styropianem ekstrudowanym o grubości 12 cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu ekstrudowanego =0,036 W/(mK). 3. Docieplić dach matami z wełny mineralnej o grubości 26 cm. Współczynnik przewodzenia ciepła wełny mineralnej =0,040 W/(mK). 4. Docieplić strop zewnętrzny styropianem o grubości 16 cm. Współczynnik przewodzenia ciepła styropianu =0,031 W/(mK). 5. Wymienić stare okna zewnętrzne połaciowe na nowe o współczynniku przenikania ciepła U=1,1 W/(m 2 K) spełniające warunki techniczne WT Wymienić stare okna zewnętrzne w budynku szkoły na nowe o współczynniku przenikania ciepła U=0,9 W/(m 2 K) spełniające warunki techniczne WT2021. Zastosować nawiewniki powietrza regulowane automatycznie Wymienić stare drzwi zewnętrzne w budynku szkoły na nowe o współczynniku przenikania ciepła U=1,3 W/(m 2 K) spełniające warunki techniczne WT W zakresie modernizacji systemu grzewczego: wymienić źródła ciepła na nowoczesny kocioł opalany biomasą wyposażony w automatykę pogodową i automatyczny podajnik paliwa. Wymienić wewnętrzną instalację centralnego ogrzewania wraz z grzejnikami. Zamontować przygrzejnikowe zawory termostatyczne, odcinające, regulacyjne zawory podpionowe i automatyczne odpowietrzniki. Zainstalować indywidualne liczniki ciepła. 9. W zakresie modernizacji ciepłej wody użytkowej: wymienić źródło ciepła na nowoczesny kocioł opalany biomasą z automatyką i z zasobnikiem c.w.u. Zainstalować indywidualne liczniki ciepłej wody użytkowej. 10. Wymienić oświetlenie wewnętrzne na nowoczesne typu LED wraz oprawami oświetleniowymi. Prace dodatkowe: Ocieplenie ościeży styropianem o grubości 2-3 cm. Prace towarzyszące niewpływające na efekt energetyczny, konieczne do wykonania: Wykonanie nowego pokrycia dachu, instalacji odgromowej oraz wykonanie robót zewnętrznych. 29

30 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Wymiana oświetlenia na energooszczędne OPIS ILOŚĆ, szt. CENA JEDNOSTKOWA, zł/szt. WARTOŚĆ, zł (brutto) Naświetlacz LED 150 W , ,00 Panel LED 40 W w nowej oprawie , ,00 Panel LED 20 W w nowej oprawie , ,00 Panel LED 40 W w nowej oprawie , ,00 Żarówka LED 8 W z oprawą 88 95, ,00 Panel LED 40 W w nowej oprawie , ,00 Oświetlenie wbudowane ,00 30

31 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Modernizacja systemu grzewczego OPIS ILOŚĆ, pkt. CENA JEDNOSTKOWA, zł/pkt. WARTOŚĆ, zł (brutto) Wymiana wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami. Montaż przygrzejnikowych zaworów termostatycznych, odcinających, regulacyjnych zaworów podpionowych i automatycznych odpowietrzników. Zainstalowanie indywidualnych liczników ciepła , ,00 Wymiana źródła ciepła na nowy kocioł opalany biomasą, wyposażony w automatykę pogodową , ,00 RAZEM ,00 Zakres: Modernizacja systemu przygotowania ciepłej wody OPIS ILOŚĆ, m2 CENA JEDNOSTKOWA, zł/m2 WARTOŚĆ, zł (brutto) Wymiana źródła ciepła na nowy kocioł opalany biomasą wraz z zasobnikiem c.w.u. Zainstalowanie indywidualnych liczników ciepłej wody użytkowej , ,00 RAZEM ,00 Zakres: Modernizacja instalacji oświetleniowej OPIS WARTOŚĆ, zł (brutto) Wymiana oświetlenia tradycyjnego na energooszczędne typu LED. 0,00 RAZEM 0,00 31

32 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Docieplenie przegród zewnętrznych budynku (ścian, stropów, stropodachów) Przegroda 1 Grubość izolacji: Przegroda 2 Grubość izolacji: Przegroda 3 OPIS SZ Ocieplenie ścian zewnętrznych poprzez przyklejenie płyt ze styropianu metodą lekką mokrą. 13 cm SG Ocieplenie ścian w gruncie poprzez przyklejenie płyt styropianu ekstrudowanego metodą lekką mokrą. 12 cm DACH POWIERZCHNIA, m ,34 93,25 CENA JEDNOSTKOWA, zł/m2 241,20 350,00 WARTOŚĆ, zł (brutto) , ,50 Ocieplenie dachu poprzez ułożenie płyt z wełny mineralnej ,29 167, ,60 Grubość izolacji: Przegroda 4 26 cm STR ZEW Ocieplenie stropu zewnętrznego poprzez przyklejenie płyt ze styropianu metodą lekką mokrą. Grubość izolacji: 16 cm 7,56 260, ,62 RAZEM ,34 Ocieplenie ościeży okiennych i drzwiowych styropianem, metodą lekką-mokrą POWIERZCHNIA, m2 187,26 CENA JEDNOSTKOWA, zł/m2 150,00 WARTOŚĆ, zł (brutto) ,00 32

33 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Wymiana okien i drzwi zewnętrznych OPIS POWIERZCHNIA, m2 Okno 1 okna zewnętrzne drewniane stare CENA JEDNOSTKOWA, zł/m2 WARTOŚĆ, zł (brutto) Wymiana starych okien zewnętrznych na nowe 363,75 850, ,50 Współczynnik U= Okno 2 okna zewnętrzne dach 0,90 W/(m 2 K) Wymiana starych okien zewnętrznych połaciowych na nowe 50,40 950, ,00 Współczynnik U= Drzwi 1 drzwi zewnętrzne 1,10 W/(m 2 K) Wymiana starych drzwi zewnętrznych na nowe. 6, , ,00 Współczynnik U= Drzwi 2 drzwi zewnętrzne piwnic 1,30 W/(m 2 K) Wymiana starych drzwi zewnętrznych na nowe. 10, , ,00 Współczynnik U= 1,30 W/(m 2 K) RAZEM ,50 Wymiana pokrycia dachu 1 084,00 250, ,00 Roboty zewnętrzne 0,00 Oświetlenie LEDowe wraz z instalacją 33

34 10. Załączniki Załącznik nr 1 - Inwentaryzacja przegród budowlanych rozpatrywanego budynku PRZEGRODA SKRÓT Z OZC NAZWA WSP. U, W/m 2 K POWIERZCHNIA, m 2 Przegroda 1 SZ ściana zewnętrzna 0, ,34 Przegroda 2 SG ściana przy gruncie 0,59 93,25 Przegroda 3 DACH dach 0, ,29 Przegroda 4 STR ZEW strop zewnętrzny 0,60 7,56 Przegroda 5 SZ SG ściana zewnętrzna sala gim. 0,27 335,08 Przegroda 6 SZ ZAPL ściana zewnętrzna zaplecze 0,41 211,16 Przegroda 7 DACH SG dach sali gimnastycznej 0,24 333,00 Przegroda 8 DACH ZAP dach zaplecza sali gimnastycznej 0,23 247,14 Okno 1 OZS okna zewnętrzne drewniane stare 2,40 okna zewnętrzne drewniane stare 363,75 Okno 2 OZ DACH okna zewnętrzne dach 2,20 50,40 Okno 3 OZ PLEX okna sali gimnastycznej z pleksy 1,77 50,72 Drzwi 1 DZ drzwi zewnętrzne 2,50 6,72 Drzwi 2 DZ PIW drzwi zewnętrzne piwnic 3,50 10,50 34

35 10.2. Załącznik nr 2 - Wyznaczenie wskaźników rezultatu bezpośredniego 1) Zmniejszenie rocznego zużycia energii pierwotnej w budynkach publicznych Ogrzewanie i wentylacja Ciepła woda użytkowa Oświetlenie wbudowane RAZEM Zmniejszenie rocznego zużycia energii pierwotnej w budynkach publicznych 2) Szacowany roczny spadek emisji gazów cieplarnianych *obliczono wg. wskaźników emisji CO 2 KOBIZE do raportowania za rok 2017 zapotrzebowanie na energię końcową stan istniejący stan po modernizacji GJ/rok kwh/rok GJ/rok kwh/rok 2554, ,56 630, ,22 298, ,33 193, ,11 293, ,00 142, , , ,89 966, ,33 Współczynnik nakładu nieodnawialnej energii pierwotnej, w i =3 dla energii elektrycznej, wi=1,1 dla węgla kamiennego, w i =0,2 dla biomasy zapotrzebowanie na energię pierwotną stan istniejący stan po modernizacji GJ/rok kwh/rok GJ/rok kwh/rok Ogrzewanie i wentylacja 2809, ,89 126, ,89 Ciepła woda użytkowa* 565, ,00 38, ,78 Oświetlenie wbudowane 881, ,00 426, ,00 RAZEM 4256, ,89 590, ,67 * w stanie istniejącym c.w.u. przygotowywana w okresie grzewczym w kotłowni węglowej (7 miesięcy w roku) oraz poza sezonem grzewczym w podgrzewaczach elektrycznych (5 miesięcy w roku) Po modernizacji c.w.u. przygotowywana z biomasy przez cały rok Przyjęto wskaźniki emisji CO 2 : *dla energii elektrycznej z elektrowni: 810 kg/mwh *dla ciepła z węgla kamiennego: 94,72 kg/gj *dla ciepła z biomasy: 0 kg/gj Stan istniejący Zmniejszenie zapotrzebowania na energię pierwotną 2180,90 GJ/rok Zmniejszenie emisji CO 2 492,56 Mg/rok Procentowa redukcja emisji CO 2 93,91 % ,22 kwh/rok 3 665,88 GJ/rok Zapotrzebowanie na Emisja CO 2 w stanie Wskaźnik emisji CO energię końcową 2 istniejącym kg/gj / kg/mwh GJ/rok Mg/rok Ogrzewanie i wentylacja 2554,49 94,72 241,96 Ciepła woda użytkowa - en. elektryczna 124,51 810,00 28,02 Ciepła woda użytkowa - kotłownia węglowa 174,32 94,72 16,51 Oświetlenie wbudowane 293,85 810,00 238,02 RAZEM 3147,17 524,51 Stan po modernizacji Zapotrzebowanie na Emisja CO Wskaźnik emisji CO 2 w stanie energię końcową 2 istniejącym kg/gj / kg/mwh GJ/rok Mg/rok Ogrzewanie i wentylacja 630,71 0,00 0,00 Ciepła woda użytkowa 193,54 0,00 0,00 Oświetlenie wbudowane 142,01 810,00 31,95 RAZEM 966,26 31,95 35

36 10.3. Załącznik nr 3 - Obliczenie zapotrzebowania ciepła - wydruk z programu 36

37 Wyniki - Ogólne Podstawowe informacje: Miejscowość: Moskorzew 97 Adres: Zespół Placówek Oświatowych - stan istniejący Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: STREFA III Projektowa temperatura zewnętrzna e : -20 C Średnia roczna temperatura zewnętrzna m,e : 7,6 C Stacja meteorologiczna: Kielce Suków Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 2998,8 m 2 Kubatura ogrzewana budynku V H : 10457,4 m 3 Projektowa strata ciepła przez przenikanie T : W Projektowa wentylacyjna strata ciepła V : W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH : 0 W Projektowe obciążenie cieplne budynku HL : W Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Kielce Suków Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1222,60 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 2999 m 2 Kubatura ogrzewana budynku V H : 10457,4 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 407,7 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 113,2 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 116,9 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 32,5 kwh/(m 3 rok) Strona 37 Purmo OZC SANKOM Sp. z o.o.

38 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO Miesiąc T em,m Q D Q iw Q g Q ve H,gn Q sol Q int Q H,nd H tr,adj H ve,adj C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok W/K W/K Styczeń -1,2 216,55 0,00 16,60 153,15 0,963 25,03 128,51 238, ,1 2779,1 Luty -2,1 204,06 0,00 15,67 159,85 0,968 26,37 116,08 241, ,1 2779,1 Marzec 0,5 198,84 0,00 15,19 140,50 0,928 56,06 128,51 183, ,0 2779,1 Kwiecień 7,5 121,85 0,00 9,05 88,39 0,782 77,49 124,37 61, ,1 2779,1 Maj 13,0 71,93 0,00 5,91 50,89 0, ,25 128,51 10, ,5 2779,1 Czerwiec 15,2 50,05 0,00 4,84 37,30 0, ,28 124,37 4, ,4 2779,1 Lipiec 17,7 28,18 0,00 3,77 21,28 0, ,83 128,51 2, ,3 2385,6 Sierpień 16,0 44,68 0,00 4,78 32,68 0,348 94,51 128,51 4, ,4 2425,2 Wrzesień 12,7 73,54 0,00 6,27 54,07 0,609 64,45 124,37 18, ,0 2779,1 Październik 8,5 115,55 0,00 8,54 81,00 0,819 41,18 128,51 66, ,8 2779,1 Listopad 2,3 174,28 0,00 13,25 127,10 0,949 18,86 124,37 178, ,8 2779,1 Grudzień 0,0 204,05 0,00 15,60 144,22 0,962 17,85 128,51 223, ,0 2779,1 W sezonie 7,6 1380,65 0,00 106,07 999,16 0, , , , ,6 2785,9 Strona 38

39 Wyniki - Zestawienie przegród Symbol Opis U A W/m 2 K m 2 DACH ZAP dach zaplecza sali gimnastycznej 0, ,14 DACH SG dach sali gimnastycznej 0, ,00 DACH dach 0, ,00 DZ SG drzwi zewnętrzne sali gimnastycznej 2,000 8,40 DZ PIW drzwi zewnętrzne piwnic 3,500 10,50 DZ drzwi zewnętrzne 2,500 6,72 OZ DACH okna zewnętrzne dach 2,200 50,40 OZS okna zewnętrzne drewniane stare 2, ,75 OZ SG okna sali gimnastycznej 1,400 19,94 OZ PLEX okna sali gimnastycznejz pleksy 1,770 50,72 PG ZAP podłoga na gruncie zaplecza 0, ,14 PG SG podłoga na gruncie sali gimnastycznej 0, ,06 PGPIW podłoga na gruncie 0, ,73 STRPIW Strop piwnic 0, ,73 STR ZEW strop zewnętrzny 0,599 7,56 SZ ZAPL ściana zewnętrzna zaplecze 0, ,16 SZ SG ściana zewnętrzna 0, ,08 SZ ściana zewnętrzna 0, ,27 SG ściana przy gruncie 0,586 83,99 Strona 39

40 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W DACH dach Rodzaj przegrody: Dach, Warunki wilgotności: Średnio wilgotne PAPA-ASF 0,0020 Papa asfaltowa. 0, ,460 0,011 SOSNA 0,0250 Drewno sosnowe w poprzek włókien. 0, ,510 0,156 WEŁNAF-STR 0,0500 Filce i maty z wełny minerlanej w stropi 0, ,750 0,962 POLIETYLEN 0,0030 Folia polietylenowa. 0, ,420 0,015 GIPS-KART 0,0325 Płyty gipsowo-kartonowe. 0, ,000 0,141 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,425 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,702 DACH SG dach sali gimnastycznej Rodzaj przegrody: Dach, Warunki wilgotności: Średnio wilgotne BLA-DACH 0,0035 Blacha trapezowa lub dachówkowa. 58, ,440 0,000 WEŁNA-PŁ 0,2000 Płyty z wełny mineralnej - inne przypadk 0, ,750 4,000 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 BLA-DACH 0,0018 Blacha trapezowa lub dachówkowa. 58, ,440 0,000 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 4,141 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,241 DACH ZAP dach zaplecza sali gimnastycznej Rodzaj przegrody: Dach, Warunki wilgotności: Średnio wilgotne PAPA-ASF 0,0200 Papa asfaltowa. 0, ,460 0,111 BETON ,0300 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,030 ŻELBET 0,1000 Żelbet. 1, ,840 0,059 WEŁNA-PŁ 0,2000 Płyty z wełny mineralnej - inne przypadk 0, ,750 4,000 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 GIPS-KART 0,0120 Płyty gipsowo-kartonowe. 0, ,000 0,052 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 4,393 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,228 PG SG podłoga na gruncie sali gimnastycznej Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZ SG Różnica wysokości podłogi i wody gruntowej Z gw : 10,00 m Pozioma izol. krawędziowa: o grubości d nh = m i długości D h = m Strona 40

41 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Pionowa izol. krawędziowa: o grubości d nv = m i długości D v = m PVC 0,0020 Wykładzina podłogowa PVC. 0, ,260 0,010 PŁ-WIÓR-S3 0,0200 Płyty wiórowe na lepiszczu syntetycznym 0, ,090 0,286 WAR.POW 0,0900 Warstwa powietrzna niewentylowana. 0,218 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 BET ,1000 Beton zwykły z kruszywa kamiennego - gęs 0, ,840 0,145 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 BET-CHUDY 0,1000 Podkład z betonu chudego. 1, ,840 0,095 PIASEK-ŚR 0,2000 Piasek średni. 0, ,840 0,500 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,447 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,830 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,261 PG ZAP podłoga na gruncie zaplecza Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZ SG Różnica wysokości podłogi i wody gruntowej Z gw : 10,00 m Pozioma izol. krawędziowa: o grubości d nh = m i długości D h = m Pionowa izol. krawędziowa: o grubości d nv = m i długości D v = m TERAKOTA 0,0100 Terakota. 1, ,840 0,010 TYNK-CW 0,0500 Tynk lub gładź cementowo-wapienna. 0, ,840 0,061 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 BETON ,1000 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,100 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 BET-CHUDY 0,1000 Podkład z betonu chudego. 1, ,840 0,095 PIASEK-ŚR 0,2000 Piasek średni. 0, ,840 0,500 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,447 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 4,436 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,225 PGPIW podłoga na gruncie Rodzaj przegrody: Podłoga w piwnicy, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SG Różnica wysokości podłogi i wody gruntowej Z gw : 8,80 m Wysokość zagłębienia ściany przyległej do gruntu Z: 1,20 m LASTRIKO 0,0300 Lastriko. 0, ,920 0,042 BET ,0400 Beton zwykły z kruszywa kamiennego - gęs 0, ,840 0,058 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 Strona 41

42 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W BETON ,1200 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,120 PIASEK-ŚR 0,1000 Piasek średni. 0, ,840 0,250 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,844 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,441 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,291 SG ściana przy gruncie Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: PGPIW Wysokość zagłębienia ściany przyległej do gruntu Z: 1,50 m TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-KRAT 0,1200 Mur z cegły kratówki na zaprawie cemento 0, ,880 0,214 MAX 138 0,2900 Pustak ścienny typu MAX x288x138. 0, ,880 0,659 PAPA-ASF 0,0002 Papa asfaltowa. 0, ,460 0,001 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 0,813 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,706 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,586 STR ZEW strop zewnętrzny Rodzaj przegrody: Strop zewnętrzny, Warunki wilgotności: Średnio wilgotne TERAKOTA 0,0100 Terakota. 1, ,840 0,010 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 POLIETYLEN 0,0030 Folia polietylenowa. 0, ,420 0,015 BET ,2000 Beton zwykły z kruszywa kamiennego - gęs 0, ,840 0,290 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,670 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,599 STRPIW Strop piwnic Rodzaj przegrody: Strop ciepło do dołu, Warunki wilgotności: Średnio wilgotne TERAKOTA 0,0100 Terakota. 1, ,840 0,010 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 STYROPIAN 0,0300 Styropian - inne przypadki. 0, ,460 0,667 POLIETYLEN 0,0030 Folia polietylenowa. 0, ,420 0,015 STR-AKER22 0,2200 Strop gęstożebrowy z wypełnieniem pustak ,840 0,260 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Strona 42

43 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,326 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,754 SZ ściana zewnętrzna Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-KRAT 0,1200 Mur z cegły kratówki na zaprawie cemento 0, ,880 0,214 MAX 138 0,2900 Pustak ścienny typu MAX x288x138. 0, ,880 0,659 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,080 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,926 SZ SG ściana zewnętrzna Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne BLA-DACH 0,0065 Blacha trapezowa lub dachówkowa. 58, ,440 0,000 WEŁNAF-ŚC 0,1500 Filce i maty z wełny minerlanej w ściana 0, ,750 3,333 GIPS-KART 0,0325 Płyty gipsowo-kartonowe. 0, ,000 0,141 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,645 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,274 SZ ZAPL ściana zewnętrzna zaplecze Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 STYROPIAN 0,0700 Styropian - inne przypadki. 0, ,460 1,556 MAX 138 0,2900 Pustak ścienny typu MAX x288x138. 0, ,880 0,659 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,421 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,413 Strona 43

44 Wyniki - Ogólne Podstawowe informacje: Miejscowość: Moskorzew 97 Adres: Zespół Placówek Oświatowych - stan po modernizacji Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: STREFA III Projektowa temperatura zewnętrzna e : -20 C Średnia roczna temperatura zewnętrzna m,e : 7,6 C Stacja meteorologiczna: Kielce Suków Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 2998,8 m 2 Kubatura ogrzewana budynku V H : 10457,4 m 3 Projektowa strata ciepła przez przenikanie T : W Projektowa wentylacyjna strata ciepła V : W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH : 0 W Projektowe obciążenie cieplne budynku HL : W Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Kielce Suków Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 494,10 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 2999 m 2 Kubatura ogrzewana budynku V H : 10457,4 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 164,8 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 45,8 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 47,2 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 13,1 kwh/(m 3 rok) Strona 44 Purmo OZC SANKOM Sp. z o.o.

45 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO Miesiąc T em,m Q D Q iw Q g Q ve H,gn Q sol Q int Q H,nd H tr,adj H ve,adj C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok W/K W/K Styczeń -1,2 80,91 0,00 14,04 153,15 0,940 25,03 128,51 103, ,7 2779,1 Luty -2,1 76,32 0,00 13,26 159,85 0,953 26,37 116,08 113, ,8 2779,1 Marzec 0,5 74,14 0,00 12,84 140,50 0,864 56,06 128,51 68, ,6 2779,1 Kwiecień 7,5 44,75 0,00 7,62 88,39 0,623 77,49 124,37 14, ,7 2779,1 Maj 13,0 27,58 0,00 5,17 51,05 0, ,25 128,51 3, ,2 2779,1 Czerwiec 15,2 20,67 0,00 4,39 37,49 0, ,28 124,37 2, ,0 2779,1 Lipiec 17,7 13,75 0,00 3,63 21,47 0, ,83 128,51 2, ,9 2384,6 Sierpień 16,0 19,40 0,00 4,42 32,88 0,240 94,51 128,51 3, ,8 2425,2 Wrzesień 12,7 28,72 0,00 5,53 54,27 0,437 64,45 124,37 6, ,6 2779,1 Październik 8,5 42,48 0,00 7,25 81,19 0,678 41,18 128,51 15, ,4 2779,1 Listopad 2,3 64,80 0,00 11,19 127,10 0,914 18,86 124,37 72, ,5 2779,1 Grudzień 0,0 76,13 0,00 13,19 144,22 0,939 17,85 128,51 96, ,7 2779,1 W sezonie 7,6 515,83 0,00 90,09 999,72 0, , ,73 494, ,8 2785,9 Strona 45

46 Wyniki - Zestawienie przegród Symbol Opis U A W/m 2 K m 2 DACH ZAP dach zaplecza sali gimnastycznej 0, ,14 DACH SG dach sali gimnastycznej 0, ,00 DACH dach 0, ,00 DZ SG drzwi zewnętrzne sali gimnastycznej 2,000 8,40 DZ PIW drzwi zewnętrzne piwnic 1,300 10,50 DZ drzwi zewnętrzne 1,300 6,72 OZ DACH okna zewnętrzne dach 1,100 50,40 OZS okna zewnętrzne drewniane stare 0, ,75 OZ SG okna sali gimnastycznej 1,400 19,94 OZ PLEX okna sali gimnastycznejz pleksy 1,770 50,72 PG ZAP podłoga na gruncie zaplecza 0, ,14 PG SG podłoga na gruncie sali gimnastycznej 0, ,06 PGPIW podłoga na gruncie 0, ,73 STRPIW Strop piwnic 0, ,73 STR ZEW strop zewnętrzny 0,146 7,56 SZ ZAPL ściana zewnętrzna zaplecze 0, ,16 SZ SG ściana zewnętrzna 0, ,08 SZ ściana zewnętrzna 0, ,27 SG ściana przy gruncie 0,183 83,99 Strona 46

47 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W DACH dach Rodzaj przegrody: Dach, Warunki wilgotności: Średnio wilgotne PAPA-ASF 0,0020 Papa asfaltowa. 0, ,460 0,011 SOSNA 0,0250 Drewno sosnowe w poprzek włókien. 0, ,510 0,156 POLIETYLEN 0,0030 Folia polietylenowa. 0, ,420 0,015 GIPS-KART 0,0325 Płyty gipsowo-kartonowe. 0, ,000 0,141 WEŁNA0,04 0,2600 Wełna mineralna 0, ,750 6,500 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 6,964 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,144 DACH SG dach sali gimnastycznej Rodzaj przegrody: Dach, Warunki wilgotności: Średnio wilgotne BLA-DACH 0,0035 Blacha trapezowa lub dachówkowa. 58, ,440 0,000 WEŁNA-PŁ 0,2000 Płyty z wełny mineralnej - inne przypadk 0, ,750 4,000 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 BLA-DACH 0,0018 Blacha trapezowa lub dachówkowa. 58, ,440 0,000 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 4,141 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,241 DACH ZAP dach zaplecza sali gimnastycznej Rodzaj przegrody: Dach, Warunki wilgotności: Średnio wilgotne PAPA-ASF 0,0200 Papa asfaltowa. 0, ,460 0,111 BETON ,0300 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,030 ŻELBET 0,1000 Żelbet. 1, ,840 0,059 WEŁNA-PŁ 0,2000 Płyty z wełny mineralnej - inne przypadk 0, ,750 4,000 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 GIPS-KART 0,0120 Płyty gipsowo-kartonowe. 0, ,000 0,052 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 4,393 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,228 PG SG podłoga na gruncie sali gimnastycznej Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZ SG Różnica wysokości podłogi i wody gruntowej Z gw : 10,00 m Pozioma izol. krawędziowa: o grubości d nh = m i długości D h = m Strona 47

48 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Pionowa izol. krawędziowa: o grubości d nv = m i długości D v = m PVC 0,0020 Wykładzina podłogowa PVC. 0, ,260 0,010 PŁ-WIÓR-S3 0,0200 Płyty wiórowe na lepiszczu syntetycznym 0, ,090 0,286 WAR.POW 0,0900 Warstwa powietrzna niewentylowana. 0,218 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 BET ,1000 Beton zwykły z kruszywa kamiennego - gęs 0, ,840 0,145 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 BET-CHUDY 0,1000 Podkład z betonu chudego. 1, ,840 0,095 PIASEK-ŚR 0,2000 Piasek średni. 0, ,840 0,500 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,447 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,830 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,261 PG ZAP podłoga na gruncie zaplecza Rodzaj przegrody: Podłoga na gruncie, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZ SG Różnica wysokości podłogi i wody gruntowej Z gw : 10,00 m Pozioma izol. krawędziowa: o grubości d nh = m i długości D h = m Pionowa izol. krawędziowa: o grubości d nv = m i długości D v = m TERAKOTA 0,0100 Terakota. 1, ,840 0,010 TYNK-CW 0,0500 Tynk lub gładź cementowo-wapienna. 0, ,840 0,061 POLIETYLEN 0,0002 Folia polietylenowa. 0, ,420 0,001 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 BETON ,1000 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,100 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 BET-CHUDY 0,1000 Podkład z betonu chudego. 1, ,840 0,095 PIASEK-ŚR 0,2000 Piasek średni. 0, ,840 0,500 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,447 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 4,436 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,225 PGPIW podłoga na gruncie Rodzaj przegrody: Podłoga w piwnicy, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SG Różnica wysokości podłogi i wody gruntowej Z gw : 8,80 m Wysokość zagłębienia ściany przyległej do gruntu Z: 1,20 m LASTRIKO 0,0300 Lastriko. 0, ,920 0,042 BET ,0400 Beton zwykły z kruszywa kamiennego - gęs 0, ,840 0,058 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 Strona 48

49 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W BETON ,1200 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,120 PIASEK-ŚR 0,1000 Piasek średni. 0, ,840 0,250 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,911 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,508 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,285 SG ściana przy gruncie Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: PGPIW Wysokość zagłębienia ściany przyległej do gruntu Z: 1,50 m TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-KRAT 0,1200 Mur z cegły kratówki na zaprawie cemento 0, ,880 0,214 MAX 138 0,2900 Pustak ścienny typu MAX x288x138. 0, ,880 0,659 PAPA-ASF 0,0002 Papa asfaltowa. 0, ,460 0,001 STY 0,036 0,1200 Styropian ekstrudowany 0,036 0, ,400 3,333 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,243 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 5,469 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,183 STR ZEW strop zewnętrzny Rodzaj przegrody: Strop zewnętrzny, Warunki wilgotności: Średnio wilgotne TERAKOTA 0,0100 Terakota. 1, ,840 0,010 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 STYROPIAN 0,0500 Styropian - inne przypadki. 0, ,460 1,111 POLIETYLEN 0,0030 Folia polietylenowa. 0, ,420 0,015 BET ,2000 Beton zwykły z kruszywa kamiennego - gęs 0, ,840 0,290 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 STYR_0,031 0,1600 Styropian o polepszonych właściwościach 0, ,520 5,161 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 6,832 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,146 STRPIW Strop piwnic Rodzaj przegrody: Strop ciepło do dołu, Warunki wilgotności: Średnio wilgotne TERAKOTA 0,0100 Terakota. 1, ,840 0,010 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 STYROPIAN 0,0300 Styropian - inne przypadki. 0, ,460 0,667 POLIETYLEN 0,0030 Folia polietylenowa. 0, ,420 0,015 STR-AKER22 0,2200 Strop gęstożebrowy z wypełnieniem pustak ,840 0,260 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Strona 49

50 Wyniki - Przegrody Symbol D Opis materiału c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,170 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,326 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,754 SZ ściana zewnętrzna Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 CEGŁA-KRAT 0,1200 Mur z cegły kratówki na zaprawie cemento 0, ,880 0,214 MAX 138 0,2900 Pustak ścienny typu MAX x288x138. 0, ,880 0,659 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 STYR_0,031 0,1300 Styropian o polepszonych właściwościach 0, ,520 4,194 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 5,274 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,190 SZ SG ściana zewnętrzna Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne BLA-DACH 0,0065 Blacha trapezowa lub dachówkowa. 58, ,440 0,000 WEŁNAF-ŚC 0,1500 Filce i maty z wełny minerlanej w ściana 0, ,750 3,333 GIPS-KART 0,0325 Płyty gipsowo-kartonowe. 0, ,000 0,141 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 3,645 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,274 SZ ZAPL ściana zewnętrzna zaplecze Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 STYROPIAN 0,0700 Styropian - inne przypadki. 0, ,460 1,556 MAX 138 0,2900 Pustak ścienny typu MAX x288x138. 0, ,880 0,659 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,421 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,413 Strona 50
