1 AUDYT BUDYNKU dla Poddziałania RPO WM Dane budynku Nazwa jednostki: Szkoła Policealna Pracowników Służb Medycznych im. J.Wolskiej w Nowym Sączu Nazwa budynku: Szkoła Policealna Pracowników Służb im. J. Wolskiej w Nowym Sączu - budynek A, B, C, Gospodarczy Adres: ulica: Jagiellońska 45 kod pocztowy: miejscowość: Nowy Sącz powiat: nowosądecki województwo: małopolskie Kraków, r. Egzemplarz nr:

2 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku użyteczności publicznej 1.2. Rok budowy koniec XIX w Inwestor (nazwa lub imię i nazwisko, adres do korespondencji) tel. / fax.: PESEL* Szkoła Policealna Pracowników Służb Medycznych im. J.Wolskiej w Nowym Sączu ul. Jagiellońska Nowy Sącz 1.4 Adres budynku ul. kod miejscowość powiat województwo Jagiellońska Nowy Sącz nowosądecki małopolskie 2. Nazwa, nr. REGON i adres podmiotu wykonującego audyt ESPIN s.c. ul. Dobrego Pasterza 122b/ Kraków REGON tel.: Imię i nazwisko oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis 1. mgr inż. Łukasz KRUK Smardzowice 59B Smardzowice woj. małopolskie PESEL mgr inż. Technologii Chemicznej spec. ds. Gospodarki Paliwami i Energią Członek Zrzeszenia Audytorów Energetycznych nr 1185 Certyfikowany Audytor/Ekspert ds. Energetyki w Programie NF. 4. Współautorzy audytu: imiona, nazwiska, zakres prac przy opracowaniu, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) 2. mgr inż. Łukasz KOWALCZYK sprawdzenie Audytor Energetyczny KAPE nr 0158 Uprawniony do sporządzania świadectw charakterystyki energetycznej budynków nr Miejscowość i data wykonania opracowania Kraków, r. 2

3 5. Spis treści 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 2 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 4 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 6 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 8 5. CHARAKTERYSTYKA ENERGETYCZNA ISTNIEJĄCEGO BUDYNKU WYKAZ USPRAWNIEŃ (ROZWIĄZAŃ) I PRZEDSIĘWZIĘĆ MODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO OKREŚLENIE OPTYMALNEGO WARIANTU MODERNIZACYJNEGO WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA POPRAWIAJĄCEGO SPRAWNOŚĆ SYSTEMU GRZEWCZEGO 9. OBLICZENIE ZAOSZCZĘDZONEJ ENERGII ELEKTRYCZNEJ - MODERNIZACJA SYSTEMU OŚWIETLENIA 10. ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ POMOCNICZĄ DOSTARCZANĄ DO BUDYNKU DLA SYSTEMÓW TECHNICZNYCH 11. ZESTAWIENIE OPTYMALNYCH USPRAWNIEŃ MODERNIZACYJNYCH ZESTAWIENIE WSZYSTKICH WARIANTÓW I WYBÓR OPTYMALNEGO PRZEDSIĘWZIĘCIA MODERNIZACYJNEGO DLA BUDYNKU 13. OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA ZAPOTRZEBOWANIE ENERGII KOŃCOWEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO 15. ZESTAWIENIE WSKAŹNIKÓW EFEKTYWNOŚCI ENERGETYCZNEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO 16. OCENA WARIANTÓW POD WZGLĘDEM SPEŁNIENIA WYMAGANYCH WSKAŹNIKÓW NA POTRZEBY PODDZIAŁANIA RPO WM ZAŁĄCZNIKI

4 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne budynku Stan przed modernizacją 1. Konstrukcja budynku / technologia wykonania budynku tradycyjna tradycyjna 2. Liczba kondygnacji 3. Kubatura części ogrzewanej [m 3 ] 4. Powierzchnia budynku netto [m 2 ] 5. Powierzchnia użytkowa części mieszkalnej [m 2 ] Powierzchnia użytkowa lokali użytkowych oraz innych 6. pomieszczeń niemieszkalnych [m 2 ] 2+piwnice 2043,4 747,0 0,0 747,0 2+piwnice 2043,4 747, ,0 7. Liczba lokali mieszkalnych 8. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej 10. Rodzaj systemu grzewczego budynku kotłownia gazowa kotłownia gazowa 11. Współczynnik kształtu A/V [1/m] 0,64 0, Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane U [W/(m 2 K)] 1. Ściany zewnętrzne / ściany wewnętrzne 2. Dach / stropodach/ strop pod nieogrzewanymi poddaszami lub nad przejazdami 3. Strop na piwnicą podgrzewacze elektryczne 1,15 1,13 0,19 0,19 1,15 1,15;1,04 1,15 0,19;1,04 0,83 0,15 0,90 0,90 Stan po modernizacji (wybrany wariant) podgrzewacze elektryczne 4. Podłoga na gruncie w pomieszczeniach ogrzewanych 5. Okna, drzwi balkonowe 6. Drzwi zewnętrzne/bramy wejściowe 7. Ściana w gruncie 0,43 0,43 1,90 1,40 0,90 1,40 1,90 0,90 3,00 1,30 2,00 2,00 0,60 0,18 3. Sprawności składowe systemu grzewczego, współczynniki przerw w ogrzewaniu ƞ Htot 1. Sprawność wytwarzania ƞ Hg 0,87 0,90 2. Sprawność przesyłania ƞ Hd 0,93 0,96 3. Sprawność regulacji i wykorzystania ƞ He 0,80 0,88 4. Sprawność akumulacji ƞ Hs 1,00 1,00 5. Uwzględnienie przerw na ogrzewanie w okresie tygodnia 6. Uwzględnienie przerw na ogrzewanie w ciągu doby w t w d 0,85 0,91 0,85 0,91 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej ƞ Wtot 1. Sprawność wytwarzania ƞ Wg 0,93 0,96 2. Sprawność przesyłania ƞ Wd 1,00 1,00 3. Sprawność akumulacji ƞ Ws 1,00 1,00 4. Sprawność regulacji i wykorzystania ƞ We 1,00 1,00 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) i inna 2. Sposób doprowadzenia i odprowadzenia powietrza 3. Strumień powietrza zewnętrznego [m 3 /h] 4. Krotność wymian powietrza [1/h] grawitacyjna stolarka / kanały went. 3006,7 1,47 grawitacyjna stolarka / kanały went. 2235,0 1,09 4

5 6. Charakterystyka energetyczna budynku Stan przed modernizacją Stan po modernizacji (wybrany wariant) 1. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 632,59 2. Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] brak indywidualnego opomiarowania 3. Obliczeniowa moc cieplna systemu ogrzewania [kw] 107,094 55,298 Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej 4. wody użytkowej [kw] 1,228 1,190 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez 5. uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) Q Hnd [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z 6. uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej 7. wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku - bez uwzględnienia sprawności systemu grzewczego i 8. przerw w ogrzewaniu [kwh/(m 2 rok)] 768,34 308,07 914,32 313,54 24,32 23,56 285, ,558 Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i 9. przerw w ogrzewaniu [kwh/(m 2 rok)] 339, , Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Koszt za 1 GJ ciepła do ogrzewania budynku (opłata zmienna związana z dystrybucją i przesyłem ciepła) [zł/gj] Koszt 1MW mocy zamówionej na ogrzewanie na m-c (stała opłata związana z dystrybucją i przesyłem mocy) [zł/(mw/m-c)] 3. Miesięczna opłata abonamentowa na ogrzewanie [zł/m-c] 40,06 40, , ,67 51,25 51,25 4. Miesięczna opłata abonamentowa cwu [zł/m-c] 2,95 2,95 5. Miesięczny koszt ogrzewania 1m 2 pow. użytkowej [zł/(m 2 m-c)] 4,51 1,65 6. Koszt przygotowania 1m3 ciepłej wody użytkowej - opłata zmienna związana z dystrybucją i przesyłem energii [zł/m 3 ] 7. Koszt 1 MW mocy zamówionej na przygotowania ciepłej wody użytkowej na miesiąc - stała opłata miesięczna związana z dystrybucją i przesyłem [zł/(mw m-c)] 14,49 14, , ,30 8. Cena energii elektrycznej [zł/kwh] 0,45 0,45 5

6 8. Koszty operacyjne budynku zł 1. Zużycie materiałów i energii, w tym: 1.1. Energia elektryczna 1.2. Energia cieplna 1.3. Woda 1.4. Gaz 2. Usługi obce (np. koszty serwisu, konserwacji, sprzętu) 3. Inne , , ,67-615, , , ,67-615,00-9. Wskaźniki efektywności - po przeprowadzonej modernizacji - podsumowanie wyników dla wariantu optymalnego 1. Całkowite koszty realizacji optymalnego wariantu [zł] ,30-2. Udział odnawialnych źródeł energii w rocznym zapotrzebowaniu energii końcowej [%] % - 3. Ilość zaoszczędzonej energii cieplnej [GJ/rok] 601,542 64,09% 4. Ilość zaoszczędzonej energii cieplnej [kwh/rok] ,10 64,09% 5. Ilość zaoszczędzonej energii elektrycznej (oświetlenie) [GJ/rok] 37,274 54,94% 6. Ilość zaoszczędzonej energii elektrycznej (oświetlenie) [MWh/rok] 10,350 54,94% 7. Zmniejszenie rocznego zużycia energii pierwotnej w budynku [GJ/rok] 774, Zmniejszenie rocznego zużycia energii pierwotnej w budynku [kwh/rok] ,76 59,95% 59,95% 9. Zmniejszenie rocznego zużycia energii końcowej [GJ/rok] 638,82 63,25% 10. Zmniejszenie rocznego zużycia energii końcowej [kwh/rok] ,10 63,25% 11. Szacowany roczny spadek emisji gazów cieplarnianych [ton równoważnika CO 2 /rok] 42,25 58,04% 12. Redukcja emisji pyłów PM10 [kgpm10/rok] 0,30 63,83% 13. Redukcja emisji pyłów PM2,5 [kgpm2,5/rok] 0,30 63,83% Dokonując analizy wariantów wzięto również pod uwagę koszty utrzymania poszczególnych rozwiązań w przyszłości. Przyjęto założenie, że nakłady na odtworzenie elementów o krótszej żywotności nie będą występowały w okresie trwałości projektu, tj. 5 lat od zakończenia inwestycji oraz po okresie trwałości, tj. w kolejnych 15 latach. Zakłada się, że sprawność urządzeń i instalacji oraz inne parametry przedstawione w karcie audytu nie będą zmienne w czasie i nie będą wpływać na poziom kosztów operacyjnych. Opis i wyliczenia kosztów operacyjnych umieszczono w złączniku nr 5 do opracowania. 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Dokumentacje projektowe i inne dokumenty przekazane przez inwestora oraz inne źródła 1. Archiwalny projekt architektoniczny. 2. Faktury za ogrzewanie i energię elektryczną Osoby udzielające informacji Pan Kazimierz Chamioło 6

7 3.3. Rozporządzenia i normy stosowane do obliczeń 1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2015 r. poz j.t.) 2. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej (Dz.U. 3. z 2015 r. poz. 376). Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz.U. z 2009 Nr 43 poz.346 z późn. zm.). 4. KOBIZE - Wartości opałowe i wskaźniki emisji CO2 do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do emisji. 5. PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. 6. PN-EN 13831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. 7. PN EN ISO 13370:2008 Cieplne właściwości użytkowe budynków. Przenoszenie ciepła przez grunt. Metody obliczania. 8. PN-EN ISO 13789:2008 Cieplne właściwości użytkowe budynków. Współczynniki wymiany ciepła przez przenikanie i wentylację. Metoda obliczania. 9. PN-EN ISO 10077:2007 Cieplne właściwości użytkowe okien, drzwi, żaluzji. Obliczanie współczynnika przenikania ciepła. (Cz.1, Cz.2). 10. PN-EN ISO 14683:2008 Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne. 11. PN-EN :2012 Światło i oświetlenie. Oświetlenie miejsc pracy. Cz PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. 13. PN-EN ISO 13790:2008 Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia Data wizji terenowej r Wytyczne, sugestie i uwagi zleceniodawcy (inwestora) - wzrost komfortu cieplnego - obniżenie kosztów ogrzewania - zmniejszenie emisji substancji zanieczyszczających do atmosfery - wzrost efektywności energetycznej - wykonanie dokumentu zgodnie z metodyką sporządzania audytu energetycznego dla budynków użyteczności publicznej podlegających głębokiej modernizacji energetycznej - wykorzystanie środków z Regionalnego Programu Operacyjnego Województwa Małopolskiego na lata budynek wpisany do rejestru zabytków 7

8 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Dane ogólne budynku 1. Przeznaczenie budynku administracyjny/biurowy 10. Liczba użytkowników Technologia budynku tradycyjna 11 Rok budowy koniec XIX w. 3. Liczba kondygnacji 2+piwnice 12. Liczba klatek schodowych 1 Budynek 4. - szeregowy - wolnostojący 5. Budynek podpiwniczony tak 6. Wysokość kondygnacji netto szeregowy Powierzchnia pom. ogrzewanych na poddaszu użytkowym Powierzchnia pom. chłodzonych 2,7 15. Liczba mieszkań / lokali Kubatura budynku Powierzchnia pom. ogrzewanych Kubatura pomieszczeń ogrzewanych 4472,5 747,0 2043, Opis techniczny podstawowych elementów konstrukcyjnych budynku Ściany zewnętrzne wykonane w technologii tradycyjnej, murowanej z cegły ceramicznej pełnej obustronnie tynkowane. Stropy pod dachem drewniane o niewystarczającej izolacji termicznej. Dach na konstrukcji drewnianej kryty blachą. Okna zewnętrzne drewniane z szybą zespoloną w złym stanie technicznym oraz okna PCV z szybą zespoloną U = 1,0 W/[m2K] z 2009 roku. Brak zamontowanych nawiewników w ramach okiennych. Drzwi zewnętrzne wejściowe drewniane w złym stanie technicznym. 8

9 4.3. Zestawienie danych dotyczących istniejących przegród budowlanych przegrody okna drzwi opis przegrody położenie pow. netto [m2] Wsp. U W/(m2K) pow. [m2] Wsp. U W/(m2K) pow. [m2] Wsp. U W/(m2K) 1 ściana zewnętrzna frontowa W 115,92 1,151 31,08 1,9 2 ściana zewnętrzna bud. A S 109,00 1,151 3 ściana zewnętrzna bud. A N 104,90 1,151 2,3 1,9 1,8 3,0 4 ściana zewnętrzna bud. A E 112,83 1,151 26,89 1,9 7,28 3,0 5 ściana zewnętrzna bud. BCD W 67,66 1,13 17,94 1,4;1,9 4,96 3,0;2,0 6 ściana zewnętrzna bud. BCD E 101,77 1,13 10,79 1,9 7 ściana zewnętrzna bud. BCD S 115,90 1,13 1,13 1,9 8 ściana zewnętrzna bud. BCD N 99,43 1,13 14,22 1,9 3,38 3,0 9 ściana zewnętrzna bud. BCD W 3,75 1,13 0,72 1,9 3,78 3,0 10 ściana zewnętrzna piwnic W 4,50 1, ściana zewnętrzna piwnic E 4,18 1,151 0,32 1,9 12 ściana zewnętrzna piwnic N 6,15 1, ściana w gruncie W 35,60 0, ściana w gruncie E 35,60 0, ściana w gruncie S 59,47 0, ściana w gruncie N 53,32 0, podłoga parteru - 479,75 0,43 18 podłoga piwnicy - 153,20 0, ściana dylatacyjna - 13,75 1, strop pod dachem - 633,75 0, strop nad piwnicą - 153,20 0,898 9

10 5. CHARAKTERYSTYKA ENERGETYCZNA ISTNIEJĄCEGO BUDYNKU Lp. Rodzaj danych Jednostka Dane 1. Zamówiona moc cieplna na potrzeby c.o. 2. Zamówiona moc cieplna na potrzeby c.w.u. (q cwu ) 3. Zapotrzebowanie na moc cieplną na c.o. 4. Zapotrzebowanie na moc cieplną na c.w.u. 5. Zapotrzebowanie na moc cieplną na potrzeby wentylacji kw kw kw kw kw 53,55 107,09 1, Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu grzewczego Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego GJ/rok 768,34 GJ/rok 914,32 8. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] GJ/rok 24,32 Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki 9. sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej 10. (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) GJ/rok 632,59 GJ/rok brak indywidualnego opomiarowania 5.1 Charakterystyka techniczna instalacji ogrzewania - stan istniejący Lp. Rodzaj danych 1. Typ instalacji 2. Parametry pracy instalacji 3. Przewody w instalacji 4. Stan izolacji przewodów 5. Rodzaj grzejników 6. Osłonięcie grzejników 7. Zawory termostatyczne 8. Zawory podpionowe 9. Odpowietrzenie instalacji 10. Naczynie wzbiorcze 11. Zabezpieczenie instalacji 12. Ogrzewanie liczba dni w tygodniu / liczba godzin na dobę 13. Modernizacja instalacji (po 1984 roku) centralna, wodna 80/60 stalowe dobra grzejniki stalowe, stare brak nie nie indywidualne tak tak 5 dni / 12 godzin tak Wartości współczynników sprawności systemu ogrzewania 16. Średnia sezonowa sprawność wytwarzania ciepła ƞ Hg 0, Średnia sezonowa sprawność przesyłu ciepła ƞ Hd 0, Średnia sezonowa sprawność regulacji i wykorzystania ƞ He 0, Średnia sezonowa sprawność akumulacji ciepła ƞ Hs 1, Średnia sezonowa sprawność całkowita systemu ƞ Htot 0, Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 0, Uwzględnienie przerw na ogrzewanie w ciągu doby w d 0,91 10

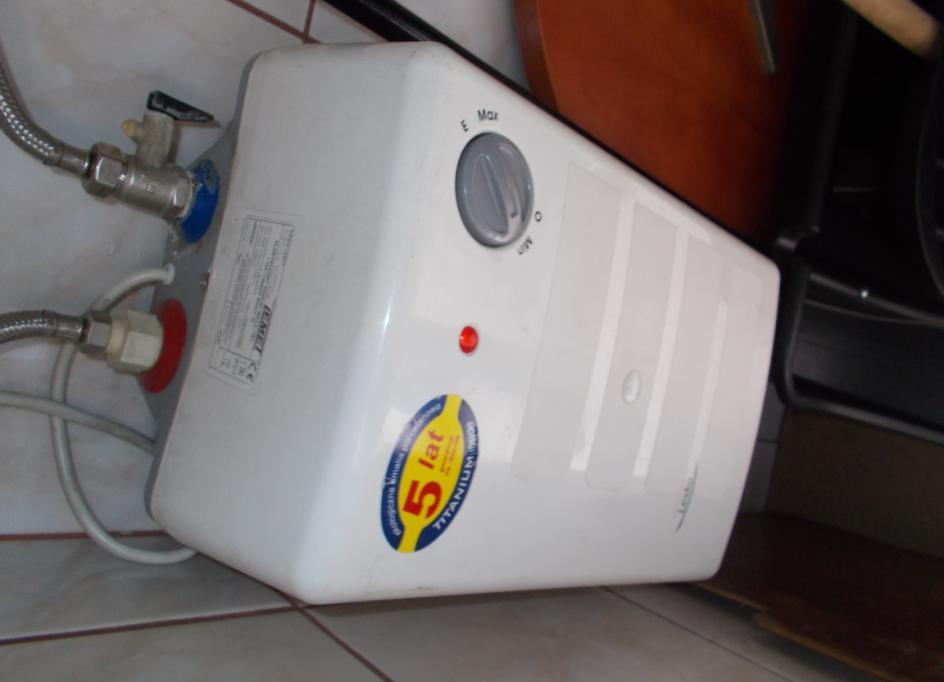

11 5.2 Charakterystyka techniczna instalacji ciepłej wody użytkowej - stan istniejący Lp. Rodzaj danych 1. Rodzaj instalacji ciepłej wody Dane indywidualne podgrzewacze elektryczne Parametry pracy instalacji 55/10 Udział OZE 0% Przewody instalacji i ich izolacja stalowe, brak izolacji Cyrkulacja, ograniczenia cyrkulacji brak 6. Zasobnik ciepłej wody (rok, pojemność) 7. Opomiarowanie instalacji ciepłej wody (wodomierze) Zasobnik w budynku A, rok: 2005, pojemność: 140 l nie 5.3 Charakterystyka techniczna węzła cieplnego / kotłowni w budynku - stan istniejący Budynki zasilane z indywidualnych jednofunkcyjnych kotłów gazowych. Budynek A - kocioł o mocy 64 kw z 2014 roku, budynek B - kocioł o mocy 28 kw z 2007 roku, budynek C - kocioł o mocy 25,8 kw z 2007 roku, budynek gospodarczy - kocioł o mocy 18 kw z 1994 r. 5.4 Charakterystyka techniczna systemu wentylacji - stan istniejący Lp. Rodzaj danych Dane 1. Rodzaj wentylacji grawitacyjna, naturalna 2. Strumień powietrza wentylacyjnego m 3 /h 2235,0 Wentylacja naturalna, grawitacyjna. Wentylacja działa prawidłowo. 5.5 Charakterystyka techniczna instalacji oświetlenia - stan istniejący 1. Cena energii elektrycznej zł/kwh 0,45 Dane oświetlenia (moce, zestawienie źródeł światła) ilość moc jednostkowa [szt.] [W] moc [W] Świetlówka tradycyjna (36W) Świetlówka tradycyjna (18W) Żarówka (75W) Żarówka (60W) Żarówka (40W) RAZEM Powierzchnia pomieszczeń wyposażonych w system 3. m wbudowanej instalacji oświetlenia 4. Średnia moc jednostkowa oświetlenia dla budynku P W/m 2 N 12,11 Źródłami światła są tradycyjne świetlówki liniowe w starych oprawach oraz oprawach rastrowych, żarówki tradycyjne. Zainstalowane oświetlenie ewakuacyjne. Brak czujników ruchu i zmierzchu. Instalacja elektryczna w złym stanie technicznym. 11

12 6. WYKAZ USPRAWNIEŃ (ROZWIĄZAŃ) I PRZEDSIĘWZIĘĆ MODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO L.p. Charakterystyka stanu istniejącego Możliwości i sposób poprawy 1. P1 P2 P3 P4 P5 SZ A U= 1,15 SZ BCD U= 1,13 SZPIW U= 1,15 SG U= 0,60 STRPD U= 0,83 W/(m 2 K) W/(m 2 K) W/(m 2 K) W/(m 2 K) W/(m 2 K) Docieplenie ścian zewnętrznych budynku A styropianem (bez ściany frontowej). Docieplenie ścian zewnętrznych budynku BCD styropianem. Docieplenie ścian zewnętrznych piwnic styropianem. Docieplenie ścian w gruncie styropianem ekstrudowanym. Docieplenie stropów pod dachem wełną mineralną. 2. Okna zewnętrzne drewniane z szybą zespoloną w złym stanie technicznym oraz okna PCV z szybą zespoloną U = 1,0 W/[m2K] z 2009 roku. Brak zamontowanych nawiewników w ramach okiennych. Wymiana starych okien zewnętrznych na nowe z higrosterowalnymi nawiewnikami powietrza, spełniające warunki techniczne obowiązujące od r. 3. Drzwi zewnętrzne wejściowe drewniane w złym stanie technicznym. Wymiana starych drzwi zewnętrznych na nowe spełniające warunki techniczne obowiązujące od r. 4. Budynki zasilane z indywidualnych jednofunkcyjnych kotłów gazowych. Budynek A - kocioł o mocy 64 kw z 2014 roku, budynek B - kocioł o mocy 28 kw z 2007 roku, budynek C - kocioł o mocy 25,8 kw z 2007 roku, budynek gospodarczy - kocioł o mocy 18 kw z 1994 r. Grzejniki stare stalowe oraz stalowe panelowe. Grzejniki w złym stanie technicznym. Zainstalowane zawory termostatyczne na kilku grzejnikach. Brak regulacyjnych zaworów podpionowych. Wymiana dwóch kotłów (w budynku B i C) na nowoczesne kondensacyjne kotły gazowe z pełną automatyką spełniające wymogi dyrektywy 2009/125/WE z dnia , obowiązującej od 2020 roku, ustanawiającej ogólne zasady ustalania wymogów ekoprojektu dla produktów związanych z energią. Likwidacja kotła w budynku gospodarczym, podłączenie obiektu do kotłowni w budynku A. Montaż liczników ciepła. Kompleksowa modernizacja systemu grzewczego: wymiana wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami na nowe o znikomej bezwładności cieplnej. Zastosowanie przygrzejnikowych zaworów termostatycznych oraz regulacyjnych zaworów podpionowych i automatycznych odpowietrzników. Opomiarowanie budynku za pomocą liczników ciepła. 5. Ciepła woda przygotowywana za pomocą pojemnościowych podgrzewaczy elektrycznych. Wymiana przepływowych podgrzewaczy elektrycznych - 16 sztuk. 6. Wentylacja naturalna, grawitacyjna. Wentylacja działa prawidłowo. Wymiana starych okien zewnętrznych na nowe z nawiewnikami powietrza, spełniające warunki techniczne obowiązujące od r. Wymiana starych drzwi zewnętrznych. 7. Źródłami światła są tradycyjne świetlówki liniowe w starych oprawach oraz oprawach rastrowych, żarówki tradycyjne. Zainstalowane oświetlenie ewakuacyjne. Brak czujników ruchu i zmierzchu. Instalacja elektryczna w złym stanie technicznym. Wymiana oświetlenia na nowoczesne typu LED. Wymiana instalacji elektrycznej - doprowadzenie do stanu, który umożliwi przeprowadzenie modernizacji oświetlenia. 12

13 7. OKREŚLENIE OPTYMALNEGO WARIANTU MODERNIZACYJNEGO 7.1. Do obliczeń przyjęto następujące dane: Obliczeniowa temperatura 1. zewnętrzna Temperatura wewnętrzna lokale 2. użytkowe Temperatura wewnętrzna klatka 3. schodowa Stopniodni ogrzewania przegrody 5. zewnętrzne Stopniodni ogrzewania klatka 6. schodowa 7. Stopniodni ogrzewania piwnica SD piw dzień K/rok 923, Jednostkowe opłaty za moc zamówioną i zużyte ciepło t w C 19,84 19,84 t kl C 19,84 19,84 4. Temperatura wewnętrzna piwnice t piw C 8,00 8,00 udział n-tego źródła ciepła w 8. zapotrzebowaniu na ciepło przed i po termomodernizacji udział n-tego źródła ciepła w 9. zapotrzebowaniu na moc cieplną przed i po termomodernizacji Symbol Jednostki Stan przed modernizacją SD dzień K/rok 3552, ,16 SD kl dzień K/rok 3552, ,16 923,50 x 0, x y 0, y 1-1 Stan po modernizacji (wybrany wariant) t zo C Opłaty przed modernizacją Cena netto Cena brutto Opłata zmienna za ciepło (dystrybucja + przesył), [zł/gj] 32,57 40,06 Stała opłata miesięczna za moc zamówioną (dystrybucja + przesył), [zł/(mw miesiąc)] 2027, ,67 Opłata abonamentowa, [zł/m-c] 41,67 51,25 Opłaty po modernizacji Cena netto Cena brutto Opłata zmienna za ciepło (dystrybucja + przesył), [zł/gj] 32,57 Stała opłata miesięczna za moc zamówioną (dystrybucja + przesył), [zł/(mw miesiąc)] 2027,37 Opłata abonamentowa, [zł/m-c] 41,67 40, ,67 51, Inne opłaty i taryfy (kalkulacja kosztów zmiennych i stałych) Cena energii elektrycznej: Taryfa C11 0,45 zł/kwh Podstawy kalkulacji (opis przyjętych założeń, uwagi) Obliczeniowe temperatury wewnętrzne, to temperatury normowe zapewniające komfort cieplny w budynku. Obliczeniowe temperatury zewnętrzne zostały przyjęte na podstawie wieloletnich średnich temperatur występujących danym rejonie i strefie klimatycznej. Liczba stopniodni wyliczona została na podstawie wzorów zawartych w Rozporządzeniu w sprawie szczegółowego zakresu i formy audytu energetycznego. Jednostkowe opłaty za moc zamówioną i zużyte ciepło obliczono na podstawie obowiązujących taryf i danych (faktur za ogrzewanie i energię elektryczną) przekazanych przez osoby upoważnione do kontaktu. 13

14 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) SZ A ściana zewnętrzna bud. A Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 326,73 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 365,43 m 2 3. Liczba stopniodni ogrzewania SD = 3552,16 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny styropian wsp. λ 0,031 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 2 cm większej niż w rozwiązaniu 1 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 1,151 0,186 0,166 0,150 0, Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 115,42 18,62 16,63 15,02 13,70 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 0, Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] , , , ,01 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] - 206,00 214,00 222, Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,90 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 17,70 18,01 18,39 18,80 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,58 SPBT = 17,70 lat 14

15 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) SZ BCD ściana zewnętrzna bud. BCD Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 388,51 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 425,87 m 2 3. Liczba stopniodni ogrzewania SD = 3552,16 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny styropian wsp. λ 0,031 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 2 cm większej niż w rozwiązaniu 1 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 5. Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] 1,13 0,185 0,165 0,149 0, ,74 22,08 19,72 17,82 16,25 0, , , , ,76 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] - 206,00 214,00 222, Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,10 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 17,72 18,03 18,40 18,81 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,22 SPBT = 17,72 lat 15

16 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) SZPIW ściana zewnętrzna piwnic Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 14,83 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 16,65 m 2 3. Liczba stopniodni ogrzewania SD = 3552,16 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny styropian wsp. λ 0,031 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 2 cm większej niż w rozwiązaniu 1 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 5. Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] 1,151 0,186 0,166 0,150 0,137 5,24 0,85 0,75 0,68 0, ,07 197,04 200,25 202,89 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] - 244,00 256,00 268, Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,00 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 21,04 21,63 22,28 22,98 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł 4 062,60 SPBT = 21,04 lat 16

17 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) ściana w gruncie SG Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 183,99 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 197,65 m 2 3. Liczba stopniodni ogrzewania SD = 923,50 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny styropian ekstrudowany wsp. λ 0,036 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 2 cm większej niż w rozwiązaniu 2 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 5. Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] 0,603 0,180 0,164 0,150 0,139 8,85 2,65 2,41 2,20 2, ,78 325,96 336,11 344,69 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] - 305, , Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,50 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 192,12 194,04 197,00 200,69 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,25 SPBT = 192,12 lat 17

18 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) STRPD strop pod dachem Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 633,75 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 598,78 m 2 3. Liczba stopniodni ogrzewania SD = 3552,16 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny wełna mineralna wsp. λ 0,040 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 1 cm większej niż w rozwiązaniu 1 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 5. Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] 0,826 0,149 0,144 0,139 0, ,66 28,98 27,94 26,97 26,07 0, , , , ,43 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] - 98,40 100,60 102,80 105,00 7. Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,90 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 10,18 10,33 10,48 10,63 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,95 SPBT = 10,18 lat 18

19 Określenie optymalnego rozwiązania polegającego na wymianie okien oraz poprawie systemu wentylacyjnego Dane do obliczeń 1. Powierzchnia okien A ok = 68,33 m 2 2. Projektowany strumień powietrza wentylacyjnego V nom = 1206,40 m 3 3. Liczba stopniodni ogrzewania SD = 3552,16 dzień K/rok 4. Współczynnik przenikania ciepła okien - stan istniejący U 0ok = 1,90 W/(m 2 K) Rozpatrywane rozwiązania usprawnienia: Przegroda (symbol) OZS okno zewnętrzne stare Usprawnienie obejmuje wymianę okien istniejących na okna szczelne, o lepszych współczynnikach U, z wbudowanymi nawiewnikami. Rozwiązanie 1 - okna o współczynniku przenikania ciepła U ok zgodnie z WT 2021 Rozwiązanie 2 - okna o lepszych współczynnikach przenikania ciepła Rozwiązanie 3 - okna o lepszych współczynnikach przenikania ciepła L.p. Stan istniejący R1 R2 R Współczynnik przenikania ciepła okien, U [W/(m 2 K)] 2. Współczynniki korekcyjne dla wentylacji 1,90 0,9 0,7 0,6 c r [-] 1,2 0,7 0,7 0,7 c m [-] 1,4 1,0 1,0 1,0 3. Roczne zapotrzebowanie na ciepło Q 0 [GJ/rok] 251,50 107,07 102,87 100,77 4. Roczne zapotrzebowanie na moc, q 0U = q 0 + q 1 [MW] 5. Roczna oszczędność kosztów energii, ΔO ru [zł/rok] 6. Koszt jednostkowy okien, c jed [zł/m 2 ] 0,03 0,02 0,02 0, , , , Koszt wymiany okien, N ok [zł] 51247, , ,00 8. Koszt modernizacji wentylacji, N went [zł] 9. Koszt całkowity, N U = N went + N ok [zł] 10. Prosty czas zwrotu, SPBT = N U /ΔO ru [lata] 51247, , ,00 8,45 9,84 11,86 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,50 SPBT = 8,45 lat W budynku nie występuje wariant polegający na wymianie okien oraz poprawie systemu wentylacyjnego. 19

20 Określenie optymalnego rozwiązania polegającego na wymianie okien oraz poprawie systemu wentylacyjnego Dane do obliczeń 1. Powierzchnia okien A ok = 31,08 m 2 2. Projektowany strumień powietrza wentylacyjnego V nom = 548,73 m 3 3. Liczba stopniodni ogrzewania SD = 3552,16 dzień K/rok 4. Współczynnik przenikania ciepła okien - stan istniejący U 0ok = 1,90 W/(m 2 K) Rozpatrywane rozwiązania ocieplenia: Przegroda (symbol) OZS D okno zewnętrzne stare na ścianie front Usprawnienie obejmuje wymianę okien istniejących na okna szczelne, o lepszych współczynnikach U, z wbudowanymi nawiewnikami. Rozwiązanie 1 - okna o współczynniku przenikania ciepła U ok zgodnie z WT 2021 Rozwiązanie 2 - okna o lepszych współczynnikach przenikania ciepła Rozwiązanie 3 - okna o lepszych współczynnikach przenikania ciepła L.p. Stan istniejący R1 R2 R3 WT Współczynnik przenikania ciepła okien, U [W/(m 2 K)] 1,90 0,9 0,7 0,6 2. Współczynniki korekcyjne dla wentylacji c r [-] 1,2 0,7 0,7 0,7 c m [-] 1,4 1,0 1,0 1,0 3. Roczne zapotrzebowanie na ciepło Q 0 [GJ/rok] 114,40 48,70 46,79 45,84 4. Roczne zapotrzebowanie na moc, q 0U = q 0 + q 1 [MW] 0,01 0,01 0,01 0,01 5. Roczna oszczędność kosztów energii, ΔO ru [zł/rok] 2757, , ,65 6. Koszt jednostkowy okien, c jed [zł/m 2 ] Koszt wymiany okien, N ok [zł] , Koszt modernizacji wentylacji, N went [zł] 9. Koszt całkowity, N U = N went + N ok [zł] , Prosty czas zwrotu, SPBT = N U /ΔO ru [lata] 28,17 30,62 32,33 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł SPBT = 28,17 lat 20

21 Określenie optymalnego rozwiązania polegającego na wymianie drzwi oraz poprawie systemu wentylacyjnego Dane do obliczeń 1. Powierzchnia drzwi A d = 18,23 m 2 2. Projektowany strumień powietrza wentylacyjnego V nom = 348,08 m 3 3. Liczba stopniodni ogrzewania SD = 3552,16 dzień K/rok 4. Współczynnik przenikania ciepła drzwi - stan istniejący U 0d = 3,00 W/(m 2 K) Rozpatrywane rozwiązania usprawnienia: Przegroda (symbol) DZD drzwi zewnętrzne drewniane Usprawnienie obejmuje wymianę istniejących drzwi na drzwi szczelne, o lepszych współczynnikach U d. Rozwiązanie 1 - drzwi o współczynniku przenikania ciepła U d zgodnie z WT 2021 Rozwiązanie 2 - drzwi o lepszych współczynnikach przenikania ciepła Rozwiązanie 3 - drzwi o lepszych współczynnikach przenikania ciepła L.p. Stan istniejący R1 R2 R3 WT Współczynnik przenikania ciepła drzwi, U [W/(m 2 K)] 3,00 1,3 1,1 0,9 2. Współczynniki korekcyjne dla wentylacji c r [-] 1,1 1,0 1,0 1,0 c m [-] 1,2 1,0 1,0 1,0 3. Roczne zapotrzebowanie na ciepło Q 0 [GJ/rok] 64,77 43,62 42,51 41,39 4. Roczne zapotrzebowanie na moc, q 0U = q 0 + q 1 [MW] Roczna oszczędność kosztów energii, ΔO ru [zł/rok] 912,18 961, ,53 6. Koszt jednostkowy drzwi, c jed [zł/m 2 ] Koszt wymiany drzwi, N ok [zł] 28256, , Koszt modernizacji wentylacji, N went [zł] 9. Koszt całkowity, N U = N went + N ok [zł] 28256, , Prosty czas zwrotu, SPBT = N U /ΔO ru [lata] 30,98 34,13 36,08 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,50 SPBT = 30,98 lat Uwaga! W budynku nie występuje wariant polegający na wymianie drzwi oraz poprawie systemu wentylacyjnego. 21

22 7.5. Obliczenie strumieni powietrza wentylacyjnego dla budynku Dane do obliczeń: 1. Rodzaj wentylacji grawitacyjna, naturalna 2. Strumień powietrza wentylacyjnego m 3 /h 2235 Wentylacja naturalna, grawitacyjna. Wentylacja działa prawidłowo. 22

23 7.6. Przedsięwzięcie modernizacyjne prowadzące do zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej w budynku Zapotrzebowanie na ciepło na potrzeby przygotowania ciepłej wody użytkowej System zaopatrzenia w c.w.u. Jednostki Stan istniejący Stan po modernizacji Jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową., V wi dm 3 /m 2 *doba 0,80 0,80 Powierzchnia o regulowanej temperaturze, Af m 2 747,00 747,00 Obliczeniowa temperatura wody w zaworze, θ w Temperatura wody przed podgrzaniem, θ 0 0 C 0 C Współczynnik korekcyjny ze względu na przerwy w użytkowaniu c.w.u., k R - 0,55 0,55 Roczne zapotrzebowanie na energię użytkową Qw, nd =V wi *Af*c w *ρ w *(θ w -θ 0 )*kr*t R /*3600 Źródła energii do przygotowania c.w.u. kwh/rok - energia elektryczna 6 283,33 energia elektryczna energia elektryczna 6 283,33 energia elektryczna Udział odnawialnych źródeł energii % sprawność wytwarzania ciepła, η w,g - 0,93 0,95 0,96 0,99 sprawność przesyłu ciepłej wody, η w,d - 1,00 1,00 1,00 1,00 sprawność akumulacji, η w,s - 1,00 1,00 1,00 1,00 sprawność sezonowa wykorzystania, η w,e - 1,00 1,00 1,00 1,00 sprawność całkowita, η w,tot - 0,93 0,95 0,96 0,99 roczne zapotrzebowanie ciepła końcowego, Q K,W kwh/rok GJ/rok 6 756,3 0, ,1 0,0 24,32 23,56 sumaryczne roczne zapotrzebowanie ciepła końcowego, Q K,W kwh/rok 6 756, ,14 GJ/rok 24,32 23,56 Podstawy kalkulacji (opis przyjętych założeń, uwagi) Obliczeń zapotrzebowania na roczne zapotrzebowanie mocy do przygotowania c.w.u. dokonano na podstawie obowiązujących aktów prawnych. Współczynniki przyjęto zgodnie z wytycznymi Rozporządzenia Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. Wskaźnik jednostkowego dobowego zużycia wody przyjęto jako średnią ważoną dla pomieszczeń o różnym przeznaczeniu. Dla części administracyjnej współczynnik wynosi 0,35 dm3/m2*dobę, dla części gościnnej przyjęto współczynnik 3,8 dm3/m2*dobę. Powierzchna części administracyjnej: 519,9 m2. Powierzchna części administracyjnej: 49,1 m2. Wyznaczony współczynnik wynosi 0,65 dm3/m2*dobę. 23

24 Zapotrzebowanie na moc na potrzeby przygotowania ciepłej wody użytkowej. jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową., V wi dm 3 /m 2 *doba 0,80 0,80 ilość osób, Li os czas użytkowania, t R doba średnie godzinowe zapotrzebowanie na c.w.u. w budynku, V hśr =(A f *V cw )/(10*1000) 0,06 0,06 współczynnik godzinowej nierównomierności rozbioru c.w.u., N h =9,32*L i -0,244-2,55 2,55 zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Q cwj =c w *ρ w *(θ w -θ 0 )*k R /η w,tot /10 6 GJ/m 3 0,07 0,07 współczynnik akumulacyjności ϕ 1,00 1,00 m 3 /h współczynnik redukcji ψ=1/((nh-1)*ϕ+1) 0,39 0,39 maksymalna moc c.w.u. q cwumax kw 3,14 średnia moc c.w.u. q cwuśr kw 1,23 3,04 1,19 Podstawy kalkulacji (opis przyjętych założeń, uwagi) Obliczeń zapotrzebowania na roczne zapotrzebowanie mocy do przygotowania c.w.u. dokonano na podstawie obowiązujących aktów prawnych. Współczynniki przyjęto zgodnie z wytycznymi Rozporządzenia Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. 24

25 Ocena przedsięwzięcia modernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej Dane do obliczeń - stan istniejący 1. Roczne zapotrzebowanie ciepła końcowego Q KW = 24,32 GJ/rok 2. Średnia moc na potrzeby c.w.u. q CW śr = 123 MW Rozpatrywane są następujące usprawnienia instalacji c.w.u. Wymiana przepływowych podgrzewaczy elektrycznych - 16 sztuk. Lp. Jednostki Stan istniejący Stan po modernizacji 1. Średnia moc na potrzeby c.w.u. MW 12 q cw śr Roczne zapotrzebowanie ciepła końcowego Q kw GJ/rok 24,32 23,56 3. Opłata zmienna c.w.u. O oz zł/gj 125,63 4. Roczna opłata stała za moc O om zł/mw/rok ,60 125, ,60 5. Roczny abonament c.w.u. A b zł/rok 35,40 35,40 6. Roczny koszt przygotowania c.w.u. O cw zł/rok 3 160, ,48 7. Roczne oszczędności kosztów przygotowania c.w.u. ΔO rcw zł/rok , Koszt modernizacji instalacji c.w.u. N cw zł Prosty czas zwrotu SPBT lat ,3 10. Udział odnawialnych źródeł energii % Podstawa przyjętych wartości N cw Wartość N cw przyjęto na podstawie zapytań ofertowych Koszt modernizacji N cw = 9 60 zł SPBT = 98,3 lat Podstawy kalkulacji (opis przyjętych założeń, uwagi) Wartości moc i zapotrzebowania na ciepło do przygotowania c.w.u. przyjęto z tabeli 7.6. Opłaty jednostkowe zgodnie z załącznikiem nr 2. 25

26 8. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA POPRAWIAJĄCEGO SPRAWNOŚĆ SYSTEMU GRZEWCZEGO Dane do obliczeń - stan istniejący 1. Zapotrzebowanie mocy do ogrzewania budynku q Hco = 107,09 kw 2. Sezonowe zapotrzebowanie ciepła Q Hco = 768,34 GJ/rok Instalacja c.o. - stan istniejący 1. Typ instalacji 2. Parametry pracy instalacji 3. Przewody w instalacji 4. Stan izolacji przewodów 5. Rodzaj grzejników 6. Osłonięcie grzejników 7. Zawory termostatyczne 8. Zawory podpionowe 9. Odpowietrzenie instalacji 10. Naczynie wzbiorcze 11. Zabezpieczenie instalacji centralna, wodna 80/60 stalowe dobra grzejniki stalowe, stare brak nie nie indywidualne tak tak Przewiduje się następujące usprawnienia poprawiające sprawność systemu ogrzewania Lp. Opis usprawnienia Ilość Cena jednostkowa Koszt Kompleksowa modernizacja systemu grzewczego: wymiana wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami na nowe o znikomej 1. bezwładności cieplnej. Zastosowanie przygrzejnikowych zaworów termostatycznych oraz 56 regulacyjnych zaworów podpionowych i automatycznych odpowietrzników. Opomiarowanie budynku za pomocą liczników ciepła Wymiana dwóch kotłów w budynkach B i C na nowoczesne kondensacyjne kotły gazowe z pełną automatyką.likwidacja kotła w budynku gospodarczym, podłączenie obiektu do kotłowni w 2. budynku A. Montaż kotłów spełniających wymogi dyrektywy 2009/125/WE z dnia , 1 obowiązującej od 2020 roku, ustanawiającej ogólne zasady ustalania wymogów ekoprojektu dla produktów związanych z energią. Montaż liczników ciepła , ,20 RAZEM ,20 Budynek w stanie obecnym zasilany jest w ciepło z lokalnej kotłowni gazowej będącej własnością Spółdzielni Mieszkaniowej "Zorza". Odłączenie od lokalnego źródła ciepła i sieci osiedlowej uzasadnione jest bardzo złym stanem rur ciepłowniczych (zagrożenie bezpieczeństwa ciągłości dostaw ciepła z uwagi na liczne awarie sieci). Audytowany budynek znajduje się na końcu sieci ciepłowniczej, co nie sprzyja podjęciu decyzji o jej remoncie przez właściciela infrastruktury. Dodatkowo stan prawny sieci jest nieuregulowany (rurociąg przechodzi przez zagospodarowaną prywatną działkę). 26

27 Zestawienie współczynników sprawności systemu ogrzewania związanych z modernizacją Współczynniki sprawności Lp. Stan istniejący Stan po modernizacji 1. Średnia sezonowa sprawność wytwarzania ƞ Hg 0,87 ƞ Hg 0,90 2. Średnia sezonowa sprawność przesyłu ƞ Hd 0,93 ƞ Hd 0,96 3. Średnia sezonowa sprawność akumulacji ƞ Hs 1,00 ƞ Hs 1,00 4. Średnia sezonowa sprawność regulacji ƞ He 0,80 ƞ He 0,88 5. Średnia sezonowa sprawność całkowita ƞ Htot 0,65 ƞ Htot 0,76 6. Uwzględnienie przerwy na ogrzewanie w ciągu tygodnia w t 0,85 w t 0,85 Uwzględnienie przerw na ogrzewanie w ciągu doby - 7. wprowadzenie podzielników w d 0,91 w d 0, Ocena finansowa przedsięwzięcia modernizacyjnego poprawiającego sprawność systemu ogrzewania Lp. Jednostki stan istniejący stan po modernizacji 1. Obliczeniowa moc cieplna instalacji q co MW 0,1071 0, Roczne zapotrzebowanie na ciepło na potrzeby instalacji c.o. w standardowym sezonie grzewczym bez uwzględnienia GJ/rok 768,34 768,34 sprawności systemu ogrzewania Średnia sezonowa sprawność całkowita ƞ Htot ,65 0,76 Sezonowe zapotrzebowanie na ciepło na potrzeby instalacji c.o. z uwzględnieniem sprawności systemu i przerw w ogrzewaniu GJ/rok 914,32 781,99 5. Opłata zmienna za zużyte ciepło O COz zł/gj 40,06 40,06 6. Roczna opłata stała za moc O COm zł/mw/rok , ,04 7. Roczny abonament A b zł/rok 615,00 615, Roczny koszt ogrzewania w standardowym sezonie grzewczym O CO zł/rok , ,13 Roczne oszczędności kosztów ogrzewania ΔOr CO zł/rok ,40 Całkowite koszty usprawnień systemu ogrzewania N CO zł , Prosty czas zwrotu SPBT lat ,01 Podstawy kalkulacji (opis przyjętych założeń, uwagi) Wartości moc i zapotrzebowania na ciepło do ogrzewania przyjęto z tabeli 8. Moc i ciepło zostały obliczone z wykorzystaniem programu komputerowego Audytor OZC 6.7.PRO wg obowiązujących norm. Opłaty jednostkowe zgodnie z załącznikiem nr 2. 27

28 9. OBLICZENIE ZAOSZCZĘDZONEJ ENERGII ELEKTRYCZNEJ - MODERNIZACJA SYSTEMU OŚWIETLENIA Rozpatrywany jest wariant modernizacji systemu oświetlenia: wymiana istniejącego oświetlenia wewnętrznego na system oświetleniowy typu LED. Oszczędności zużycia energii elektrycznej dla źródeł światła po modernizacji obliczane są przy założeniu, że natężenie oświetlenia powierzchni mierzone w luksach spełnia wymagania PN-EN :2012. Dane do oceny - stan istniejący *powierzchnia pomieszczeń wyposażonych w system wbudowanej instalacji oświetlenia A L = *system oświetlenia wbudowanego: 747 m 2 Źródłami światła są tradycyjne świetlówki liniowe w starych oprawach oraz oprawach rastrowych, żarówki tradycyjne. Zainstalowane oświetlenie ewakuacyjne. Brak czujników ruchu i zmierzchu. Instalacja elektryczna w złym stanie technicznym. jednostki stan istniejący Moc jednostkowa opraw oświetlenia podstawowego w 1. budynku P W/m 2 12,11 5,18 N Czas użytkowania oświetlenia podstawowego w ciągu 2. h 1800 dnia t D Czas użytkowania oświetlenia podstawowego w ciągu 3. h 200 nocy t N system oświetlenia po modernizacji Liczba godzin w roku t y h Współczynnik uwzględ. obniżenie natężenia oświetlenia do poziomu wymaganego F C Współczynnik uwzględ. nieobecność użytkowników w miejscu pracy F O Współczynnik uwzględ. wykorzystanie światła dziennego F D Liczbowy wskaźnik energii oświetlenia LENI kwh/m 2 /rok 25,2 11,4 9. Roczne zapotrzebowanie na energię końcową dostarczoną do budynku dla wbudowanej instalacji oświetleniowej Q kl =A f *LENI kwh/rok 18845,0 8491,0 Roczne oszczędności energii końcowej po modernizacji 10. kwh/rok ---- systemu oświetlenia ΔQ kl 10354,0 11. m=1 gdy stosowane jest ośw. awaryjne, jeśli nie m= n=1 gdy stosowane jest sterowanie opraw, jeśli nie n= Jednostkowe opłaty za energię elektryczną C jed zł/kwh 0,45 0, Roczne koszty zużycia energii elektrycznej na potrzeby oświetlenia wbudowanego K zł/rok 15. Roczne oszczędności kosztów zużycia energii elektrycznej na potrzeby oświetlenia ΔK zł/rok 8480,3 3821, , Koszt modernizacji systemu oświetlenia N U zł Koszt wymiany instalacji elektrycznej w budynku zł Prosty czas zwrotu SPBT lat ,7 28

29 Dodatkowe informacje: Zestawienie źródeł światła w budynku w stanie po modernizacji. Rodzaj źródła światła ilość [szt.] moc jednostkowa [W] moc [W] Panel LED 40W w nowej oprawie Panel LED 40W w nowej oprawie Żarówka LED 8W w nowej oprawie Żarówka LED 8W w nowej oprawie 36 Żarówka LED 8W w nowej oprawie RAZEM Powierzchnia pomieszczeń wyposażonych w system wbudowanej instalacji oświetlenia Średnia moc jednostkowa oświetlenia dla budynku PN m 2 W/m ,18 29

30 10. ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ POMOCNICZĄ DOSTARCZANĄ DO BUDYNKU DLA SYSTEMÓW TECHNICZNYCH 10.1 System ogrzewania Jednostka Stan istniejący Stan po modernizacji 0,15 0,15 Zapotrzebowanie na moc elektryczną do napędu urządzeń pomocniczych w systemie ogrzewania, q W/m 2 el,h 0,15 0,15 Czas działania urządzenia pomocniczego w systemie ogrzewania w ciągu roku, t el h/rok Powierzchnia pomieszczeń o regulowanej temperaturze, A f m 2 747,0 747,0 Roczne zapotrzebowanie na energię pomocniczą dostarczoną do budynku dla systemu ogrzewania, E el,pom,h kwh/rok 963,63 963, System przygotowania ciepłej wody użytkowej Jednostka Stan istniejący Stan po modernizacji Zapotrzebowanie na moc elektryczną do napędu urządzeń pomocniczych w systemie przygotowania c.w.u., q el,w W/m 2 Czas działania urządzenia pomocniczego w systemie przygotowania c.w.u. w ciągu roku, t el h/rok Powierzchnia pomieszczeń o regulowanej temperaturze, A f m 2 747,0 747,0 Roczne zapotrzebowanie na energię pomocniczą dostarczoną do budynku dla systemu ogrzewania, E el,pom,h kwh/rok 10.3 System chłodzenia Jednostka Stan istniejący Stan po modernizacji Zapotrzebowanie na moc elektryczną do napędu urządzeń pomocniczych w systemie chłodzenia, q el,c Czas działania urządzenia pomocniczego w systemie chłodzenia w ciągu roku, t el W/m 2 h/rok Powierzchnia pomieszczeń o regulowanej temperaturze, A f Roczne zapotrzebowanie na energię pomocniczą dostarczoną do budynku dla systemu ogrzewania, E el,pom,h m 2 kwh/rok 30

31 11. ZESTAWIENIE OPTYMALNYCH USPRAWNIEŃ MODERNIZACYJNYCH (zestawienie wybranych wariantów we wszystkich obszarach opracowywanych dla projektu, w tym: zmierzających do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania przez przegrody budowlane, modernizacji systemu wentylacji, modernizacji systemu przygotowania c.w.u., modernizacji systemu oświetlenia uszeregowane wg rosnącej wartości SPBT) Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót [zł] SPBT [lata] okno zewnętrzne stare ,50 8,45 strop pod dachem ,95 10,18 oświetlenie wbudowane ,72 ściana zewnętrzna bud. A ,58 17,70 ściana zewnętrzna bud. BCD ,22 17,72 ściana zewnętrzna piwnic 4 062,60 21,04 okno zewnętrzne stare na ścianie front ,17 drzwi zewnętrzne drewniane ,50 30,98 ciepła woda użytkowa ściana w gruncie , ,25 192,12 Przyjęto założenie, że nakłady na odtworzenie elementów o krótszej żywotności nie będą występowały w okresie trwałości projektu, tj. 5 lat od zakończenia inwestycji oraz po okresie trwałości, tj. w kolejnych 15 latach. Zakłada się, że sprawność urządzeń i instalacji oraz inne parametry przedstawione w karcie audytu nie będą zmienne w czasie i nie będą wpływać na poziom kosztów operacyjnych. Opis i wyliczenia kosztów operacyjnych umieszczono w złączniku nr 5 do opracowania. 31

32 12. ZESTAWIENIE WSZYSTKICH WARIANTÓW I WYBÓR OPTYMALNEGO PRZEDSIĘWZIĘCIA MODERNIZACYJNEGO DLA BUDYNKU Wybór optymalnego wariantu obejmuje: 1. Oszczędności energii i kosztów dla wariantów przedsięwzięć termomodernizacyjnych 2. Wskazanie optymalnego wariantu do realizacji okno zewnętrzne stare Przedsięwzięcie modernizacyjne Określenie wariantów przedsięwzięć termomodernizacyjnych W1,, Wn W1 W2 W3 W4 W5 W6 W7 W8 W9 W10 W strop pod dachem oświetlenie wbudowane ściana zewnętrzna bud. A ściana zewnętrzna bud. BCD ściana zewnętrzna piwnic okno zewnętrzne stare na ścianie front drzwi zewnętrzne drewniane ciepła woda użytkowa ściana w gruncie system grzewczy Planowane koszty całkowite, zł , , , , , , , , , , ,20 Roczna oszczędność kosztów energii, zł/rok 30374, , , , , , , , , , ,40 Oszczędność zapotrzebowania na energię, % 63,25% 62,27% 62,20% 61,16% 59,69% 59,62% 46,93% 33,66% 29,97% 16,33% 13,10% Roczna oszczędność kosztów energii przedstawiona dla poszczególnych wariantów (W1,W2,W3,...,Wn) wynika z kompleksowych obliczeń obejmujących zmniejszenie strat przez przegrody zewnętrzne, system grzewczy, instalację przygotowania ciepłej wody, energię elektryczną zużywaną na potrzeby oświetlenia i urządzeń pomocniczych. Oszczędność kosztów energii obliczona dla poszczególnych ulepszeń termomodernizacyjnych obejmuje jedynie oszczędność wynikającą z przeprowadzenia danego zabiegu. Algorytm wyznaczania oszczędności kosztów energii jest zgodny z zapisami Rozporządzenia Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i form audytu energetycznego. W wariantach W1 - W11 zostały doliczone prace dodatkowe związane z ociepleniem ościeży oraz wykonania izolacji przeciwwilgociowej poziomej i pionowej. 32

33 13. OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA Na podstawie przeprowadzonej analizy został wybrany jako optymalny wariant nr 1 przedsięwzięcia modernizacyjnego dla ocenianego budynku. Wariant ten obejmuje następujące usprawnienia modernizacyjne przewidziane do realizacji w budynku: 1. Docieplenie ścian zewnętrznych budynków A, B, C, D (oprócz elewacji frontowej budynku A) styropianem o grubości 14 cm. Metoda bezspoinowa, technologia lekka-mokra. Współczynnik przewodzenia ciepła styropianu λ=0,031 W/(mK). 2. Docieplenie ścian zewnętrznych piwnic styropianem o grubości 14 cm. Metoda bezspoinowa, technologia lekka-mokra. Współczynnik przewodzenia ciepła styropianu λ=0,031 W/(mK). 3. Docieplenie ścian przy gruncie styropianem o grubości 14 cm. Metoda bezspoinowa, technologia lekka-mokra. Współczynnik przewodzenia ciepła styropianu ekstrudowanego λ=0,036 W/(mK). 4. Docieplenie stropu pod dachem wełną mineralną o grubości 22 cm. Współczynnik przewodzenia ciepła wełny mineralnej λ=0,040 W/(mK). 5. Wymianę okien zewnętrznych z nawiewnikami higrosterowalnymi na nowe o współczynniku przenikania ciepła U=0,9 W/(m 2 K). Liczba okien do wymiany: bud. A 30 szt.; bud. B 15 szt.; bud. C 5 szt., bud. gospodarczy 3 szt. 6. Wymianę drzwi zewnętrznych na nowe o współczynniku przenikania ciepła U=1,3 W/(m 2 K). Liczba drzwi do wymiany: bud. A 2 szt.; bud. B 1 szt.; bud. C 1 szt.; bud. gospodarczy 2 szt. 7. Modernizację systemu ciepłej wody użytkowej. Wymianę podgrzewaczy elektrycznych na nowe - 16 szt. 8. Kompleksową modernizację systemu grzewczego: Wymiana dwóch kotłów (w budynku B i C) na nowoczesne kondensacyjne kotły gazowe z pełną automatyką.likwidacja kotła w budynku gospodarczym, podłączenie obiektu do kotłowni w budynku A. Wymianę wewnętrznej instalacji centralnego ogrzewania wraz z grzejnikami na nowe o znikomej bezwładności cieplnej. Zastosowanie przygrzejnikowych zaworów termostatycznych oraz regulacyjnych zaworów podpionowych i automatycznych odpowietrzników. Opomiarowanie budynku za pomocą liczników ciepła. 9. Modernizację systemu oświetlenia wbudowanego. Wymianę źródeł światła na nowe energooszczędne typu LED wraz z nowoczesnymi oprawami. Wymiana instalacji elektrycznej - doprowadzenie do stanu, który umożliwi przeprowadzenie modernizacji oświetlenia. Zastosowanie czujników ruchu - 10 szt. w toaletach. Roboty dodatkowe. 10. Wykonanie izolacji przeciwwilgociowej pionowej i poziomej. 11. Docieplenie ościeży okiennych i drzwiowych styropianem o grubości 2-3 cm. Zakłada się, że realizacja przedsięwzięcia termomodernizacyjnego może wymagać prac towarzyszących, których nie można przewidzieć na etapie audytu. Może okazać się konieczne m.in. przełożenie lub wymiana elementów instalacji odgromowej, rynien i rur spustowych, wykonania opaski wokół budynku, odwodnienia czy dostosowania/remontu pomieszczeń kotłowni. Konieczność i zakres niniejszych prac będzie wynikać z projektów wykonawczych lub programów funkcjonalno-użytkowych. W budynku nie zastosowano odnawialnych źródeł energii. Brak propozycji wynika ze znikomego zapotrzebowania na ciepłą wodę i energię elektryczną oraz nieużytkowanie budynku w okresie letnim. 33

34 Wybrany wariant inwestycji uwzględnia elementy wskazane w kryteriach dla realizowanego Poddziałania , wyrażone w następujących wartościach punktowych: Wpływ na polityki horyzontalne (wpływ projektu na zrównoważony rozwój) Zastosowanie rozwiązań polegających na wprowadzeniu: odnawialnych źródeł energii lub mikrogeneracji lub wysokosprawnej kogeneracji NIE 0 pkt Wzrost efektywności energetycznej Zwiększenie efektywności energetycznej 63,25% 4 pkt Redukcja emisji CO 2 Obniżenie emisji dwutlenku węgla 58,04% 3 pkt Wpływ projektu na redukcję emisji pyłów Redukcja emisji PM10 i PM2,5 63,83% 2 pkt Dokonując analizy wariantów wzięto również pod uwagę koszty utrzymania poszczególnych rozwiązań w przyszłości. Przyjęto założenie, że nakłady na odtworzenie elementów o krótszej żywotności nie będą występowały w okresie trwałości projektu, tj. 5 lat od zakończenia inwestycji oraz po okresie trwałości, tj. w kolejnych 15 latach. Zakłada się, że sprawność urządzeń i instalacji oraz inne parametry przedstawione w karcie audytu nie będą zmienne w czasie i nie będą wpływać na poziom kosztów operacyjnych Dalsze działania inwestora Dalsze działania inwestora obejmują: 1. Złożenie wniosku o dofinansowanie inwestycji. 2. Wykonanie dokumentacji projektowej. 3. Wybór wykonawcy robót. 4. Realizacja robót i odbiór techniczny. 5. Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym). 34

35 14. ZAPOTRZEBOWANIE ENERGII KOŃCOWEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO Stan przed modernizacją Stan po modernizacji GJ/rok 914,32 313,54 Ogrzewanie + wentylacja kwh/rok , ,08 Koszty zł , ,24 GJ/rok 24,32 23,56 Ciepła woda użytkowa kwh/rok 6 756, ,14 Koszty zł 3 160, ,48 GJ/rok Energia elektryczna - chłodzenie kwh/rok Koszty zł GJ/rok Energia elektryczna - fotowoltaika kwh/rok Koszty zł GJ/rok 67,84 30,57 Energia elektryczna - oświetlenie kwh/rok , ,00 Koszty zł 8 480, ,95 GJ/rok 3,47 3,47 Energia elektryczna - pomocnicza kwh/rok 963,63 963,63 Koszty zł 433,63 433,63 GJ/rok 1 009,96 371,14 Sumaryczne zapotrzebowanie energii końcowej kwh/rok , ,85 dla budynku Koszty zł , ,30 Oszczędność energii końcowej % ,25% 35

36 15. ZESTAWIENIE WSKAŹNIKÓW EFEKTYWNOŚCI ENERGETYCZNEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO jednostka Stan przed modernizacją Stan po modernizacji Oszczędność energii/ redukcja zanieczyszczeń Zapotrzebowanie na energię cieplną GJ/rok 938,65 337,10 601,54 kwh/rok , , ,11 Zapotrzebowanie na energię elektryczną GJ/rok kwh/rok 71, ,63 34, ,63 37, ,00 Roczne zużycie energii pierwotnej Roczna emisja gazów cieplarnianych GJ/rok ton CO 2 /rok 1 292,66 72,80 517,69 30,55 774,96 42,25 kwh/rok % , , ,76 58,04% Roczna emisja pyłów PM10 Roczna emisja pyłów PM2,5 kg/rok kg/rok 0,47 0,47 0,17 0,17 0,30 0,30 % % 63,83% 63,83% 36

37 16. OCENA WARIANTÓW POD WZGLĘDEM SPEŁNIENIA WYMAGANYCH WSKAŹNIKÓW NA POTRZEBY PODDZIAŁANIA RPO WM Wariant Planowane nakłady inwestycyjne Ilość zaoszczędzonej energii cieplnej zmniejszenie rocznego zużycia energii końcowej Ilość zaoszczedzonej energii elektrycznej (oświetlenie) Roczny spadek Zmniejszenie rocznego emisji zużycia energii pierwotnej gazów cieplarniany ch PM10 Redukcja emisji pyłów PM2,5 zł GJ/rok kwh/rok % GJ/rok kwh/rok GJ/rok kwh/rok MWh/rok % GJ/rok kwh/rok ton CO 2 /rok % kg PM10 /rok % kg PM2,5 /rok W ,30 601, ,10 64,09% 638, ,10 37, ,00 10,35 54,94 774, ,76 42,25 63,83% 0,30 63,83% 0,30 W ,05 591, ,32 63,03% 628, ,32 37, ,00 10,35 54,94 764, ,89 41,69 63,83% 0,30 63,83% 0,30 W ,05 590, ,19 62,95% 628, ,19 37, ,00 10,35 54,94 761, ,50 41,52 63,83% 0,30 63,83% 0,30 W ,55 580, ,60 61,83% 617, ,60 37, ,00 10,35 54,94 750, ,16 40,94 61,70% 0,29 61,70% 0,29 W ,55 565, ,97 60,25% 602, ,97 37, ,00 10,35 54,94 733, ,46 40,11 61,70% 0,29 61,70% 0,29 W ,95 564, ,89 60,18% 602, ,89 37, ,00 10,35 54,94 733, ,88 40,07 61,70% 0,29 61,70% 0,29 W ,73 436, ,28 46,53% 474, ,28 37, ,00 10,35 54,94 592, ,21 32,88 46,81% 0,22 46,81% 0,22 W ,15 302, ,32 32,24% 339, ,32 37, ,00 10,35 54,94 444, ,96 25,35 31,91% 0,15 31,91% 0,15 W ,15 302, ,32 32,24% 302, ,32 332, ,96 16,97 31,91% 0,15 31,91% 0,15 W ,20 164, ,39 17,57% 164, ,39 181, ,93 9,25 19,15% 0,09 19,15% 0,09 W ,20 132, ,13 14,10% 132, ,13 145, ,14 7,42 14,89% 0,07 14,89% 0,07 87,03 37

38 Załączniki do audytu 1. Plan sytuacyjny budynku, uproszczona dokumentacja techniczna na potrzeby audytu: rzuty i przekroje budynku, dokumentacja fotograficzna przedstawiająco szczegółowo stan techniczny budynku. 2. Jednostkowe opłaty za zużycie ciepła, energii elektrycznej i gazu. 3. Współczynniki przenikania ciepła dla przegród budowlanych - wydruki z programu komputerowego (przed i po termomodernizacji). 4. Zestawienie wyników obliczeń zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów modernizacyjnych 5. Prognozowana zmiana kosztów operacyjnych budynku. 6. Obliczenie zapotrzebowania na energię na potrzeby systemu chłodzenia. 7. Obliczenie efektu ekologicznego modernizacji. 8. Ocena oddziaływania na środowisko/pozwolenie na budowę. 9. Uproszczony kosztorys dla wybranego wariantu termomodernizacji. 10. Modernizacja systemu oświetlenia - Audyt oświetleniowy. 11. Ankieta. 38

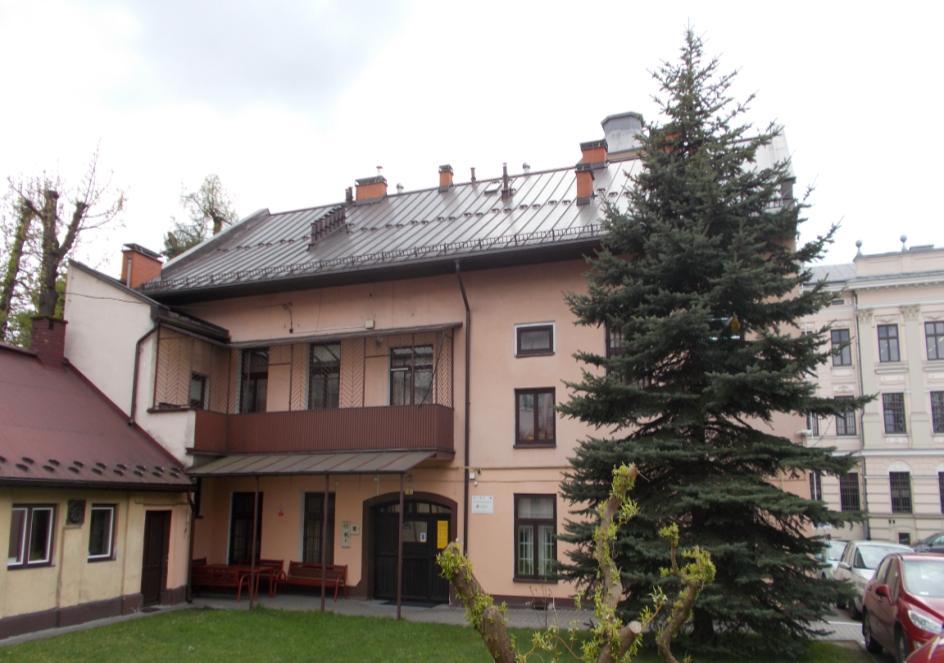

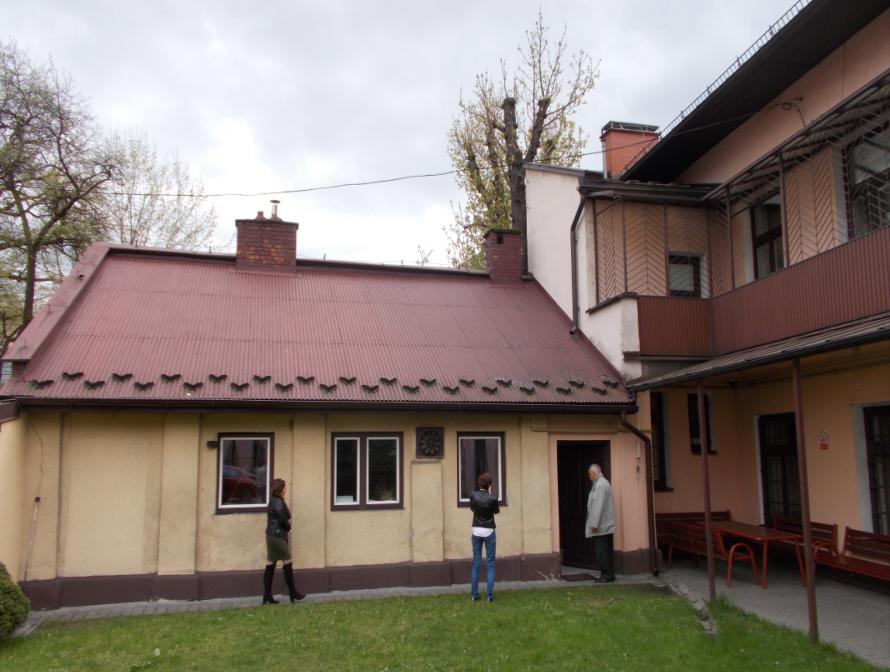

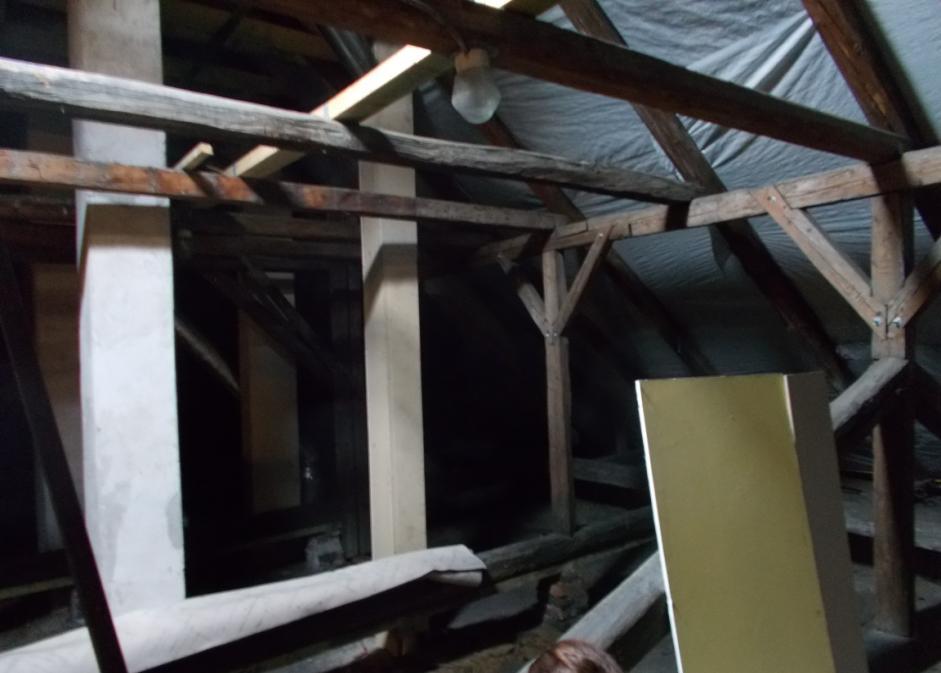

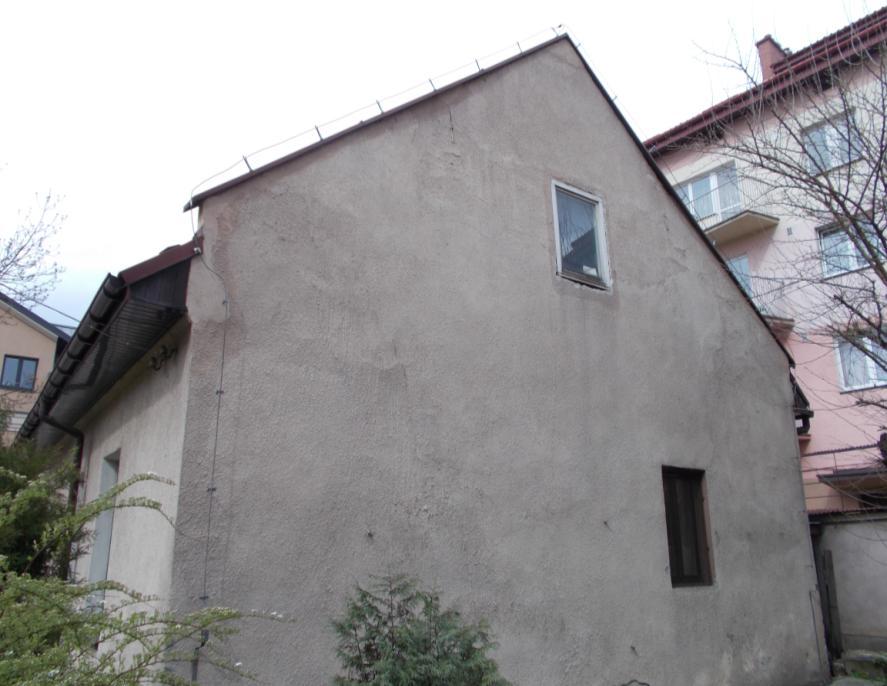

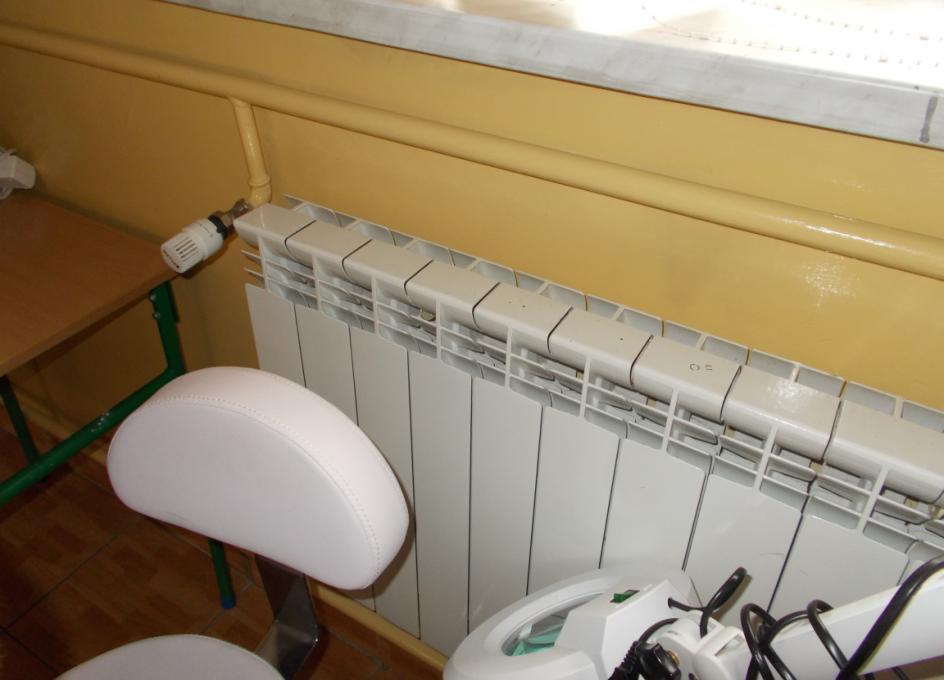

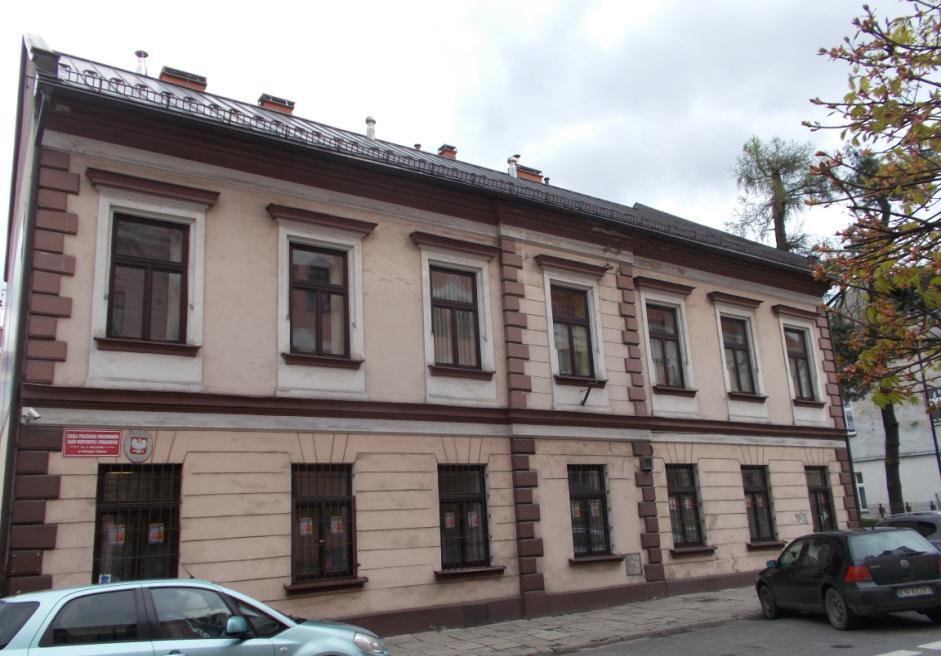

39 Załącznik nr 1. Plan sytuacyjny budynku, uproszczona dokumentacja techniczna na potrzeby audytu: rzuty i przekroje budynku, dokumentacja fotograficzna przedstawiająco szczegółowo stan techniczny budynku. 39

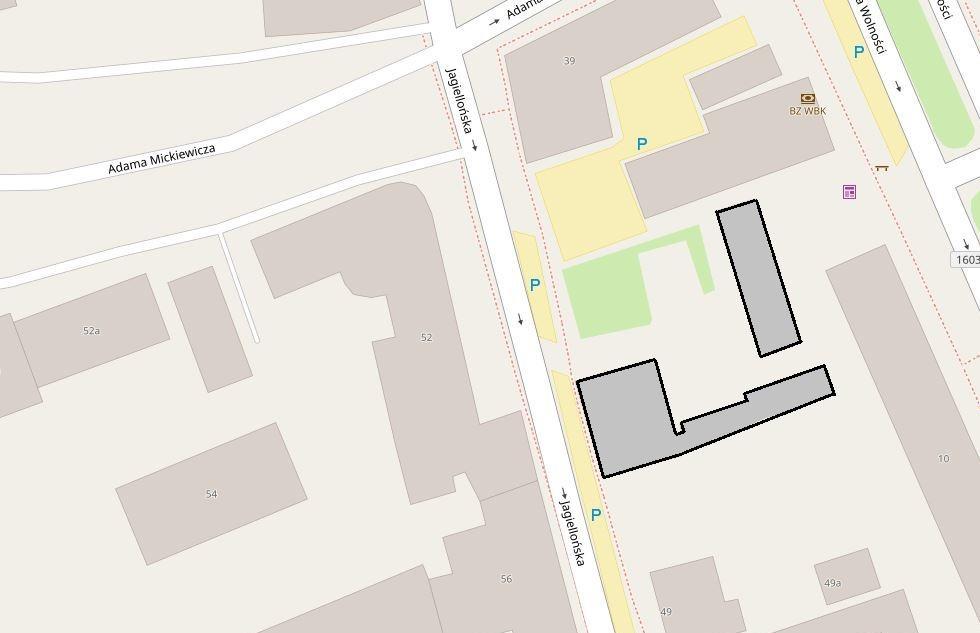

40 Urząd Marszałkowski Województwa Małopolskiego - Poddziałanie RPO WM BUD. C BUD. B BUD. GOSPODARCZY BUD. A 40 bcbcb
