1 opak II Płaska, nowoczesna oprawa, charakteryzująca się łatwością montażu i wyjątkowymi parametrami oświetleniowymi

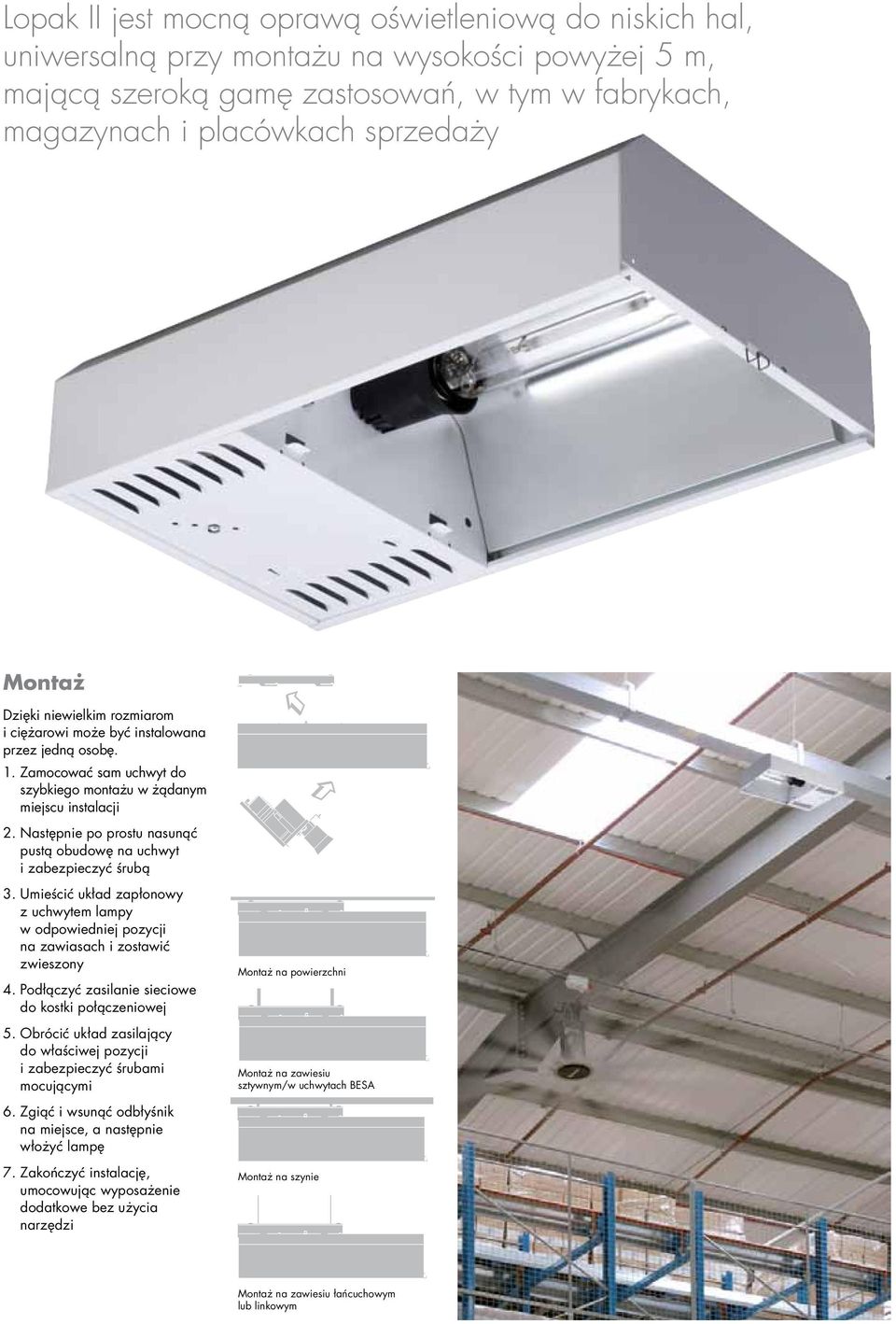

2 opak II jest mocną oprawą oświetleniową do niskich hal, uniwersalną przy montażu na wysokości powyżej 5 m, mającą szeroką gamę zastosowań, w tym w fabrykach, magazynach i placówkach sprzedaży Montaż Dzięki niewielkim rozmiarom i ciężarowi może być instalowana przez jedną osobę. 1. Zamocować sam uchwyt do szybkiego montażu w żądanym miejscu instalacji 2. Następnie po prostu nasunąć pustą obudowę na uchwyt i zabezpieczyć śrubą 3. Umieścić układ zapłonowy z uchwytem lampy w odpowiedniej pozycji na zawiasach i zostawić zwieszony 4. Podłączyć zasilanie sieciowe do kostki połączeniowej 5. Obrócić układ zasilający do właściwej pozycji i zabezpieczyć śrubami mocującymi 6. Zgiąć i wsunąć odbłyśnik na miejsce, a następnie włożyć lampę 7. Zakończyć instalację, umocowując wyposażenie dodatkowe bez użycia narzędzi e e Montaż na powierzchni Montaż na zawiesiu sztywnym/w uchwytach BESA Montaż na szynie Montaż na zawiesiu łańcuchowym lub linkowym

3 Cechy i korzyści Miniaturowy uchwyt do szybkiego montażu (zdejmowany) ekki i łatwy w użyciu, umożliwia bezproblemowe wsunięcie obudowy we właściwe miejsce, a tym samym szybki montaż Udoskonalony! Odbłyśnik o wysokich parametrach optycznych Daje do 20% silniejszy strumień świetlny niż jego poprzednik, tym samym zmniejszając całkowitą liczbę potrzebnych lamp i ilość energii zużywanej przez instalację Zacisk sprężynowy Pewnie mocuje wyposażenie dodatkowe (montowane i zdejmowane bez użycia narzędzi) we właściwym miejscu Układ zapłonowy na zawiasach (zdejmowany) Zapewnia szybki dostęp do kostki zaciskowej podczas montażu i konserwacji Zapłonniki zwłoczne Chronią układ zapłonowy przed uszkodzeniem, zapobiegając migotaniu lampy (jej włączaniu i wyłączaniu) pod koniec jej życia Wciskane odbłyśniki Parametry oświetleniowe nie ulegają pogorszeniu, bo unika się zarysowania odbłyśnika w trakcie montażu ampa pomocnicza Zapewnia natychmiastowe oświetlenie podczas rozgrzewania się głównej lampy (obecnie wbudowana) Wybór wyposażenia dodatkowego i odbłyśników dostosowanych do potrzeb konkretnych zastosowań Pokrywa z poliwęglanu Chroni lampy i zabezpiecza odbłyśnik przed kurzem Siatki ochronne Idealna do ochrony lamp przed uderzeniami oraz piłkami lub innymi przedmiotami używanymi podczas gier sportowych Odbłyśnik do hal wysokiego składowania Zapewnia wąskostrumieniowy rozsył światła, idealny w pomieszczeniach wysokiego składowania Osłona Idealna w miejscach, gdzie wymagana jest zwiększona kontrola olśnień

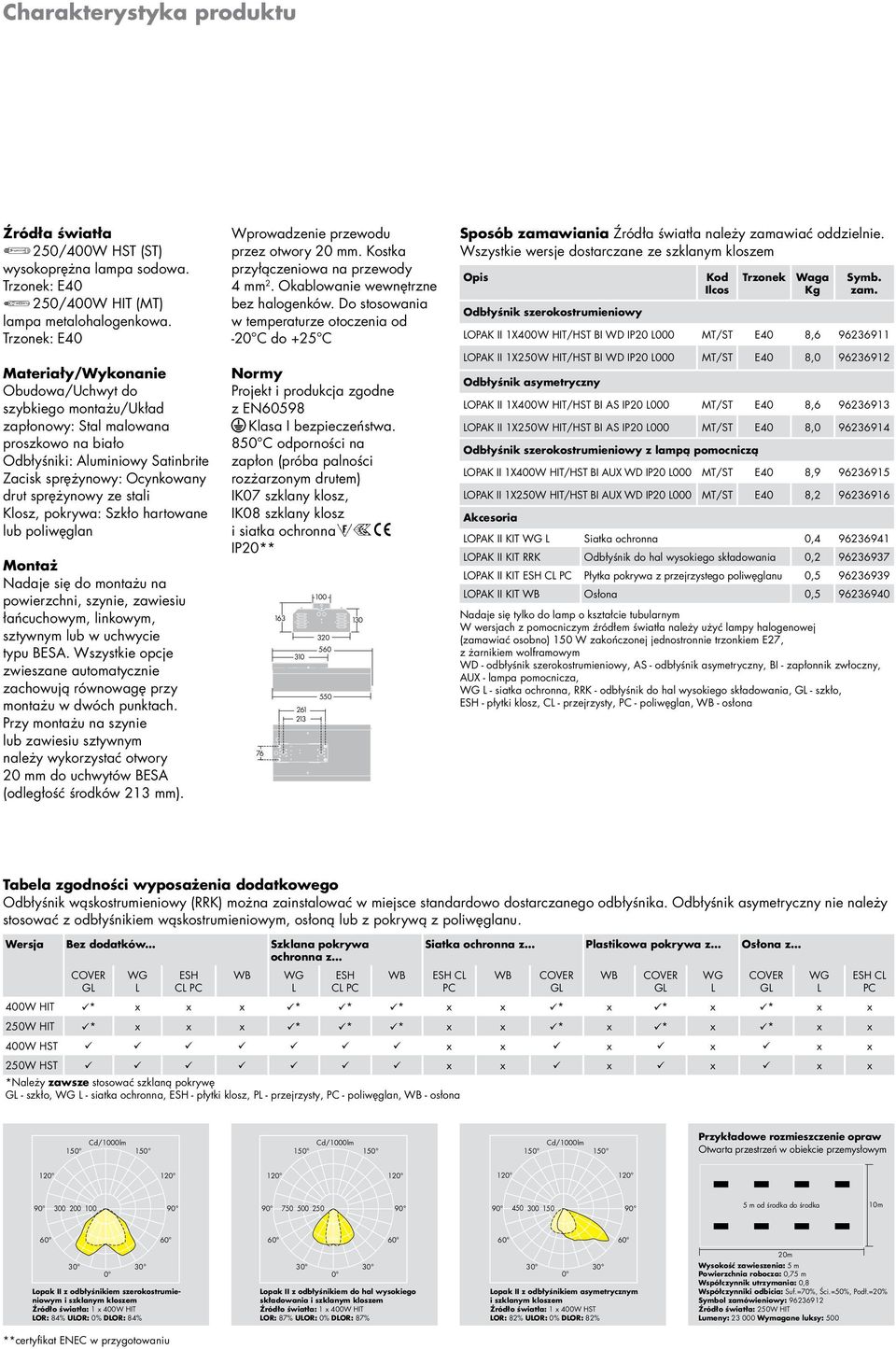

4 Charakterystyka produktu Źródła światła 250/400W HST (ST) wysokoprężna lampa sodowa. Trzonek: E40 250/400W HIT (MT) lampa metalohalogenkowa. Trzonek: E40 Materiały/Wykonanie Obudowa/Uchwyt do szybkiego montażu/układ zapłonowy: Stal malowana proszkowo na biało Odbłyśniki: Aluminiowy Satinbrite Zacisk sprężynowy: Ocynkowany drut sprężynowy ze stali Klosz, pokrywa: Szkło hartowane lub poliwęglan Montaż Nadaje się do montażu na powierzchni, szynie, zawiesiu łańcuchowym, linkowym, sztywnym lub w uchwycie typu BESA. Wszystkie opcje zwieszane automatycznie zachowują równowagę przy montażu w dwóch punktach. Przy montażu na szynie lub zawiesiu sztywnym należy wykorzystać otwory 20 mm do uchwytów BESA (odległość środków 213 mm). Wprowadzenie przewodu przez otwory 20 mm. Kostka przyłączeniowa na przewody 4 mm 2. Okablowanie wewnętrzne bez halogenków. Do stosowania w temperaturze otoczenia od -20 C do +25 C Normy Projekt i produkcja zgodne z EN60598 Klasa I bezpieczeństwa. 850 C odporności na zapłon (próba palności rozżarzonym drutem) IK07 szklany klosz, IK08 szklany klosz i siatka ochronna IP20** Sposób zamawiania Źródła światła należy zamawiać oddzielnie. Wszystkie wersje dostarczane ze szklanym kloszem Opis Kod Ilcos Trzonek Waga Kg Symb. zam. Odbłyśnik szerokostrumieniowy OPAK II 1X400W HIT/HST BI WD IP MT/ST E40 8, OPAK II 1X250W HIT/HST BI WD IP MT/ST E40 8, Odbłyśnik asymetryczny OPAK II 1X400W HIT/HST BI AS IP MT/ST E40 8, OPAK II 1X250W HIT/HST BI AS IP MT/ST E40 8, Odbłyśnik szerokostrumieniowy z lampą pomocniczą OPAK II 1X400W HIT/HST BI AUX WD IP MT/ST E40 8, OPAK II 1X250W HIT/HST BI AUX WD IP MT/ST E40 8, Akcesoria OPAK II KIT Siatka ochronna 0, OPAK II KIT RRK Odbłyśnik do hal wysokiego składowania 0, OPAK II KIT ESH C PC Płytka pokrywa z przejrzystego poliwęglanu 0, OPAK II KIT Osłona 0, Nadaje się tylko do lamp o kształcie tubularnym W wersjach z pomocniczym źródłem światła należy użyć lampy halogenowej (zamawiać osobno) 150 W zakończonej jednostronnie trzonkiem E27, z żarnikiem wolframowym WD - odbłyśnik szerokostrumieniowy, AS - odbłyśnik asymetryczny, BI - zapłonnik zwłoczny, AUX - lampa pomocnicza, - siatka ochronna, RRK - odbłyśnik do hal wysokiego składowania, - szkło, ESH - płytki klosz, C - przejrzysty, PC - poliwęglan, - osłona Tabela zgodności wyposażenia dodatkowego Odbłyśnik wąskostrumieniowy (RRK) można zainstalować w miejsce standardowo dostarczanego odbłyśnika. Odbłyśnik asymetryczny nie należy stosować z odbłyśnikiem wąskostrumieniowym, osłoną lub z pokrywą z poliwęglanu. Wersja Bez dodatków Szklana pokrywa ochronna z Siatka ochronna z Plastikowa pokrywa z Osłona z ESH C PC ESH C PC ESH C PC ESH C PC 400W HIT * x x x * * * x x * x * x * x x 250W HIT * x x x * * * x x * x * x * x x 400W HST x x x x x x 250W HST x x x x x x *Należy zawsze stosować szklaną pokrywę - szkło, - siatka ochronna, ESH - płytki klosz, P - przejrzysty, PC - poliwęglan, - osłona Cd/1000lm Cd/1000lm Cd/1000lm Przykładowe rozmieszczenie opraw Otwarta przestrzeń w obiekcie przemysłowym m od środka do środka 10m 20m Wysokość zawieszenia: 5 m Powierzchnia robocza: 0,75 m Współczynnik utrzymania: 0,8 opak II z odbłyśnikiem szerokostrumie- opak II z odbłyśnikiem do hal wysokiego opak II z odbłyśnikiem asymetrycznym Współczynniki odbicia: Suf.=70%, Ści.=50%, Podł.=20% niowym i szklanym kloszem składowania i szklanym kloszem i szklanym kloszem Symbol zamówieniowy: Źródło światła: 1 x 400W HIT Źródło światła: 1 x 400W HIT Źródło światła: 1 x 400W HST Źródło światła: 250W HIT OR: 84% UOR: 0% DOR: 84% OR: 87% UOR: 0% DOR: 87% OR: 82% UOR: 0% DOR: 82% umeny: Wymagane luksy: 500 **certyfikat ENEC w przygotowaniu

5 Dobre parametry oświetleniowe, skuteczność i wygoda (program PEC) dla lepszego oświetlenia opak II jest zgodny z duchem dynamicznego oraz zorientowanego na rezultaty programu PEC, opracowanego przez Thorn ighting. Program PEC opiera się na zasadzie, że dobre parametry oświetleniowe, skuteczność i wygoda decydują o efektywności oświetlenia, jego oddziaływaniu na ludzi oraz o jego wpływie na środowisko naturalne. opak II zapewnia właściwe światło w odpowiednim miejscu i czasie. Dobre parametry oświetleniowe: zapewnienie najlepszej wydolności widzenia Rozsył motylkowy daje oświetlenie pionowe zapewniające dobre modelowanie zadania wzrokowego, uwidaczniające cechy i wzory, i jednocześnie umożliwia zastosowanie szerszego rozstawu opraw Układ optyczny dający rozsył wąskostrumieniowy został zaprojektowany specjalnie do hal wysokiego składowania, gdzie potrzebne jest skoncentrowane oświetlenie zwiększające wydolność widzenia, co pozwala na szybsze wykonanie operacji z mniejszą liczbą błędów Rozsył asymetryczny zapewnia oświetlenie pionowe i umożliwia umieszczenie oprawy oświetleniowej poza obszarem zadania, co ułatwia dostęp do niej i konserwację Skuteczność: Oszczędza energię, redukuje emisję CO 2 oraz produkcję odpadów, zapewniając praktyczne oświetlenie. Oprawy są łatwe w montażu, obsłudze i utrzymaniu. Dzięki wysokiej sprawności optycznej opraw możliwe jest zastosowanie mniejszej ich liczby, a tym samym zmniejszenie całkowitego poboru mocy Bogaty asortyment wyposażenia dodatkowego umożliwia dostosowanie produktu do różnych zastosowań Możliwość szybkiego montażu przez jedną osobę pozwala zaoszczędzić czas i zmniejszyć koszty Zapłonniki zwłoczne i stateczniki o wysokim stopniu ochrony termicznej zapewniają bezpieczeństwo i dłuższą żywotność eksploatacyjną Wygoda: Zapewnienie ludziom zadowolenia i stymulacji Możliwość wyboru różnych typów lamp oraz szeroki asortyment wyposażenia dodatkowego pomagają stworzyć najbardziej odpowiednie warunki i atmosferę w danej przestrzeni Opcjonalna wbudowana lampa pomocnicza zapewnia dobry poziom oświetlenia w każdym momencie, tworząc bezpieczne i uspokajające środowisko pracy

6 ighting people and places Thorn ighting Polska sp. z o.o Wrocław, ul. Gazowa 26A tel. (71) fax (71) wroclaw@thornlight.pl Warszawa ul. Powązkowska 15 tel. (22) fax (22) warszawa@thornlight.pl Poznań ul. Kolska 22 tel. (61) fax (61) poznan@thornlight.pl Chorzów tel. (32) fax (32) tel chorzow@thornlight.pl Gdańsk tel fax gdansk@thornlight.pl Kraków tel krakow@thornlight.pl Szczecin/Koszalin tel plbgas@thornlight.pl Thorn ighting Polska Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w produktach umieszczonych w niniejszej broszurze, wynikających z postępu technicznego Publikacja nr: 461 (P). Wydrukowano: 08/09 SAP code:
