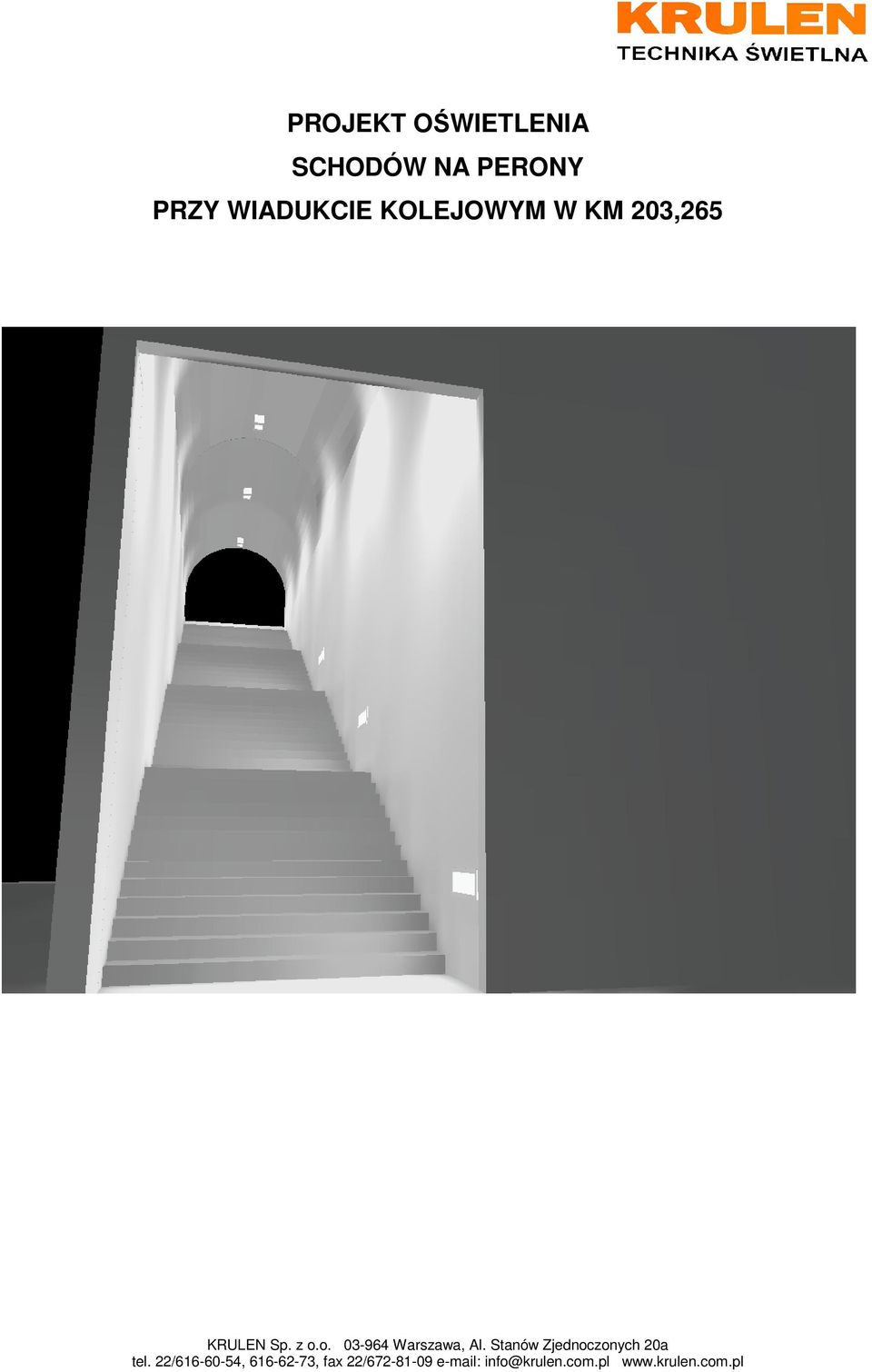

1 PROJEKT OŚWIETLENIA SCHODÓW NA PERONY PRZY WIADUKCIE KOLEJOWYM W KM 203,265

2 1. PROJEKT OŚWIETLENIA: Projekt obejmuje oświetlenie schodów na perony przy wiadukcie kolejowym w km 203,265. Wymiary obiektu przyjęto wg. informacji dostarczonych przez inwestora. 2. WYMAGANIA PROJEKTOWE: Wymagania przyjęto na podstawie normy PN-EN Oświetlenie miejsc pracy, cz.2 Miejsca pracy na zewnątrz : Rodzaj obiektu, zadania lub czynności: Średnie natęŝenie oświetlenia na płaszczyźnie roboczej Ē m [lx] Maksymalny dopuszczalny współczynnik oceny olśnienia GR L Minimalna równomierność oświetlenia na płaszczyźnie roboczej ρ Minimalny wskaźnik oddawania barw (dotyczy źródła światła) Ra Schody, mała i średnia stacja , ZAŁOśENIA PROJEKTOWE: powierzchnia obliczeniowa na poziomie schodów, z marginesem 0,20m od ścian; przyjęto siatkę obliczeniową 0,50m x 0,50 m; współczynnik odbicia: sufitu: 0,70; ścian: 0,50; podłogi: 0,20; algorytm obliczeń: składowa pośrednia i bezpośrednia współczynnik utrzymania 0,64 (3-letni cykl konserwacyjny, indywidualna wymiana źródeł światła po godzin świecenia)

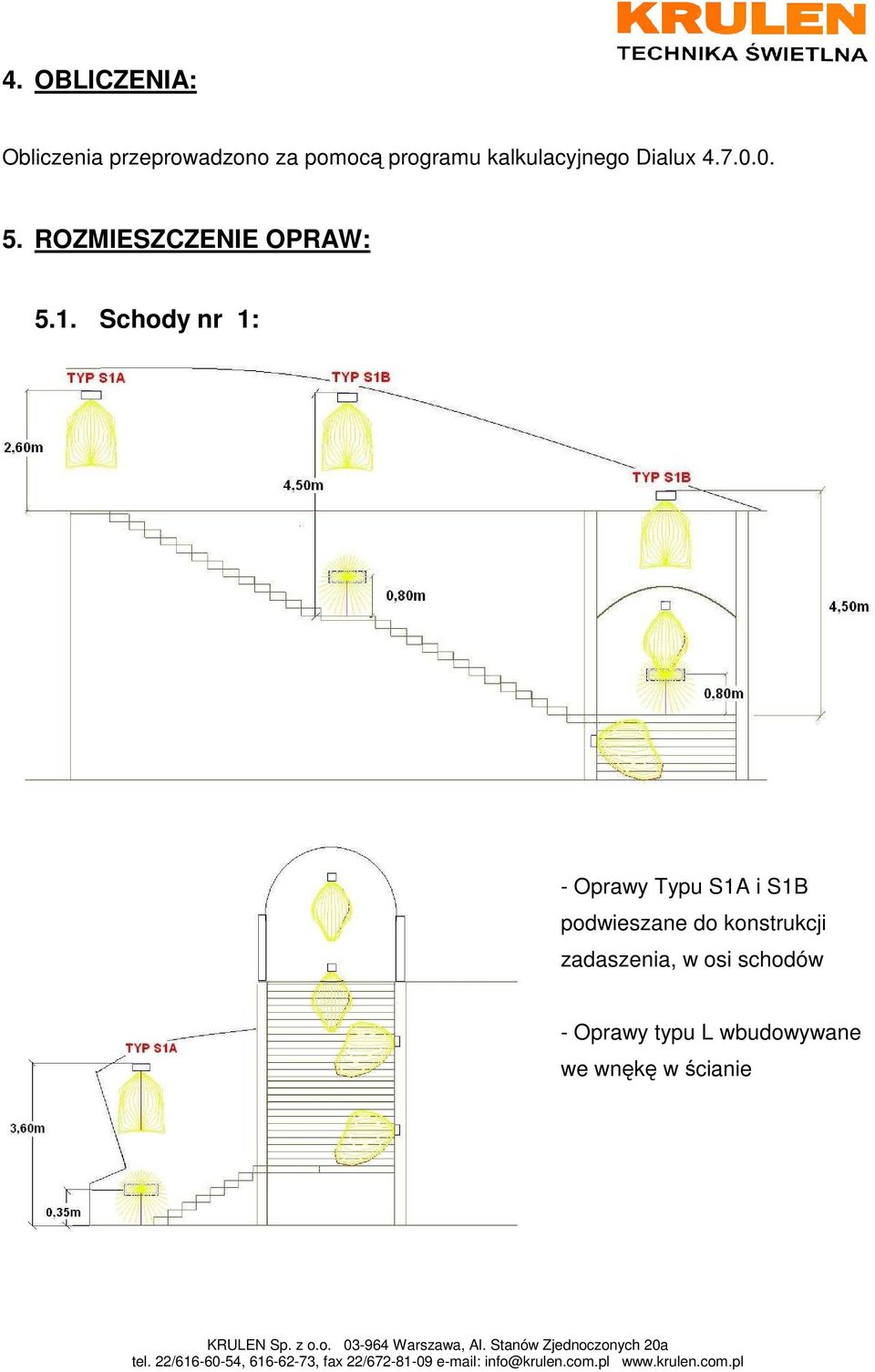

3 4. OBLICZENIA: Obliczenia przeprowadzono za pomocą programu kalkulacyjnego Dialux ROZMIESZCZENIE OPRAW: 5.1. Schody nr 1: - Oprawy Typu S1A i S1B podwieszane do konstrukcji zadaszenia, w osi schodów - Oprawy typu L wbudowywane we wnękę w ścianie

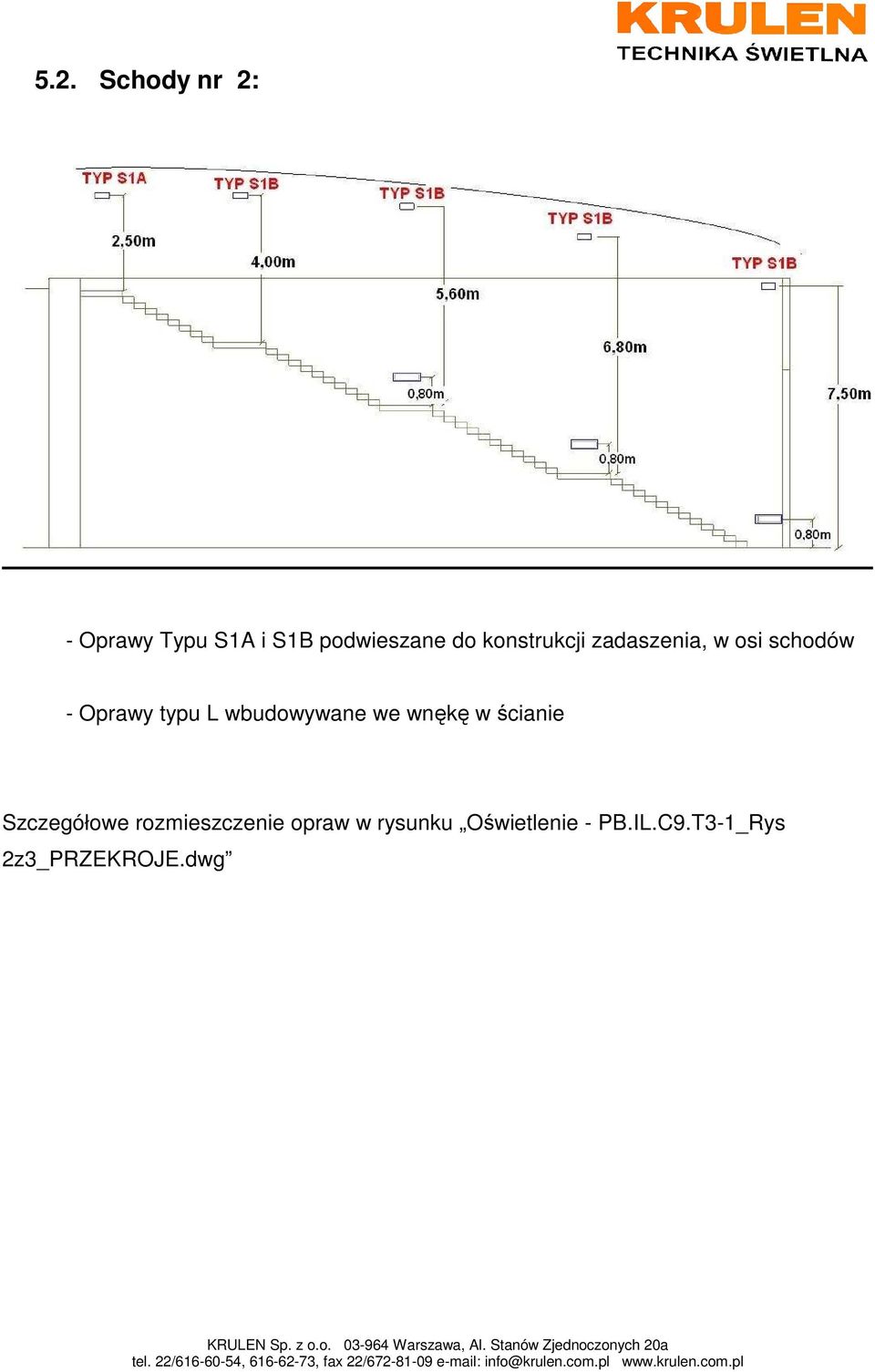

4 5.2. Schody nr 2: - Oprawy Typu S1A i S1B podwieszane do konstrukcji zadaszenia, w osi schodów - Oprawy typu L wbudowywane we wnękę w ścianie Szczegółowe rozmieszczenie opraw w rysunku Oświetlenie - PB.IL.C9.T3-1_Rys 2z3_PRZEKROJE.dwg

5 6. WYNIKI OBLICZEŃ:

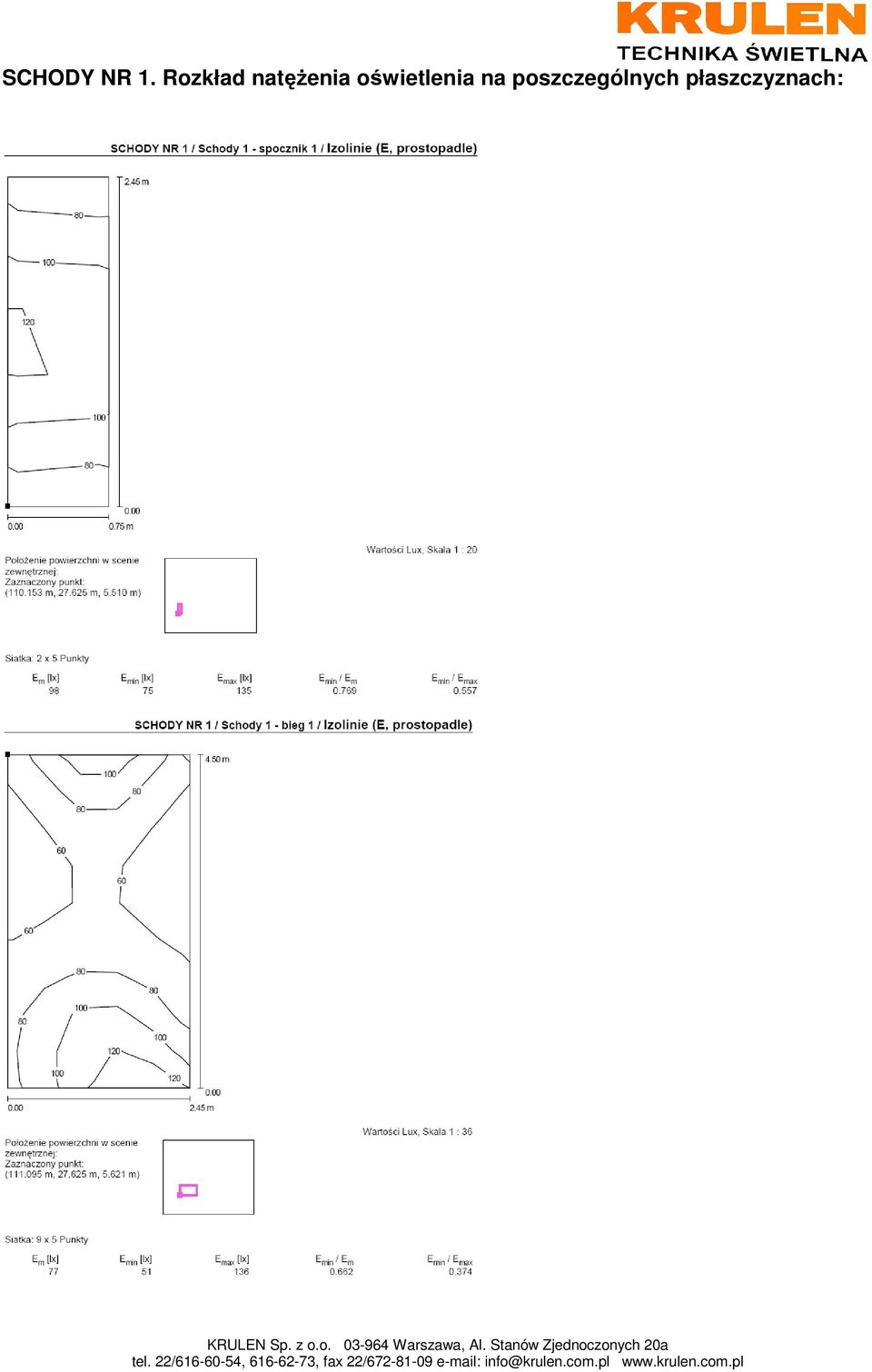

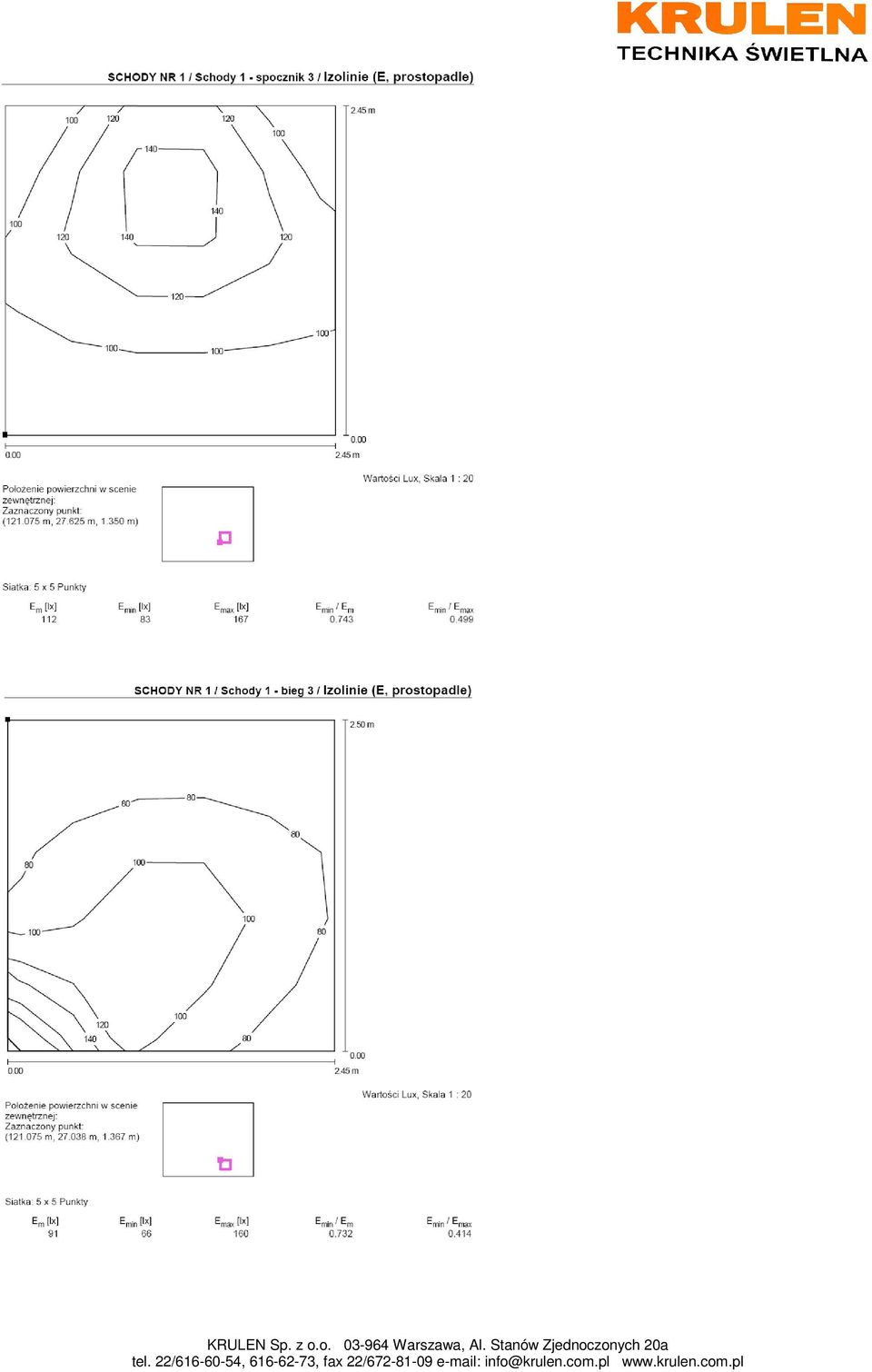

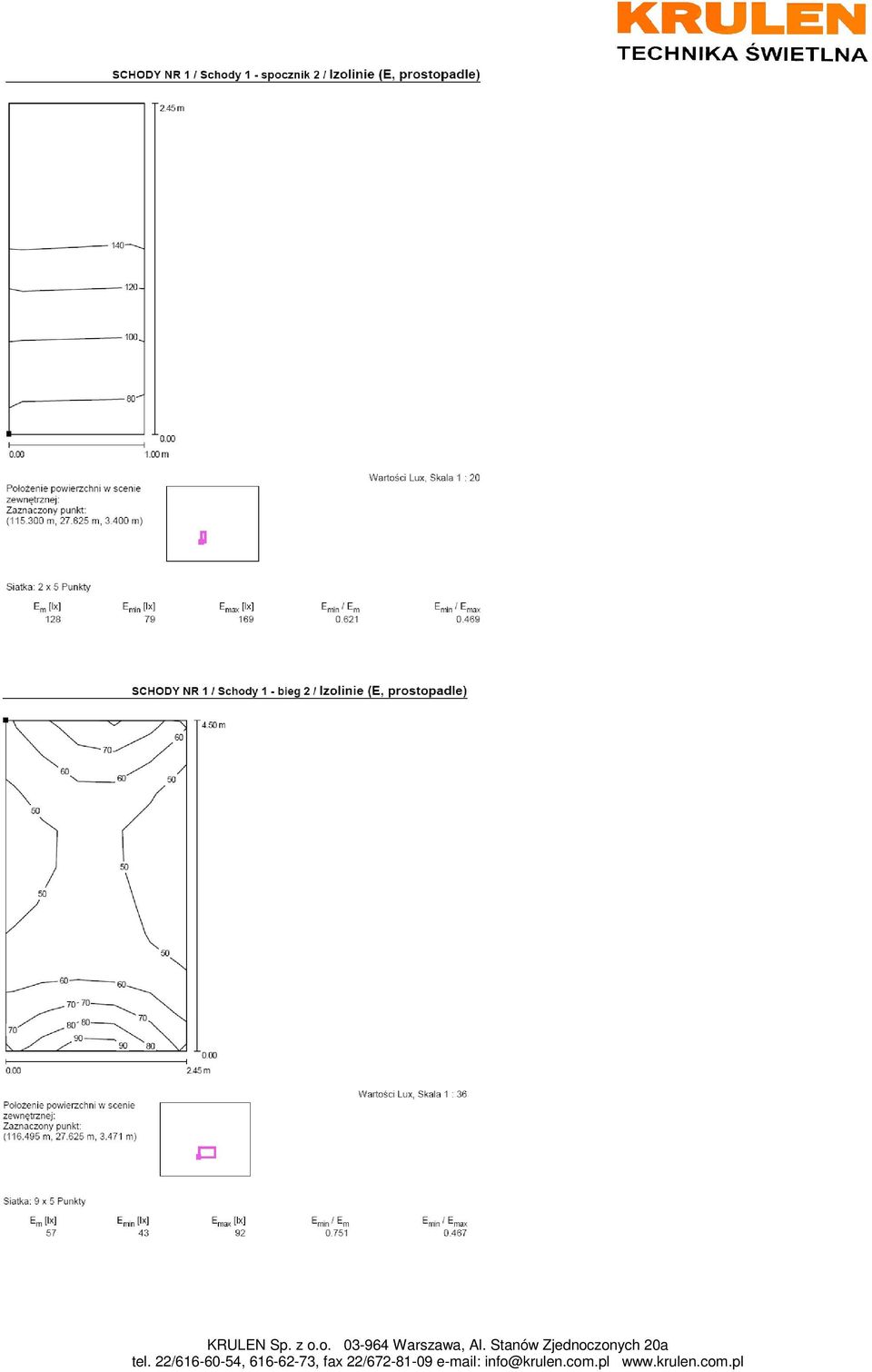

6 SCHODY NR 1. Rozkład natęŝenia oświetlenia na poszczególnych płaszczyznach:

7

8

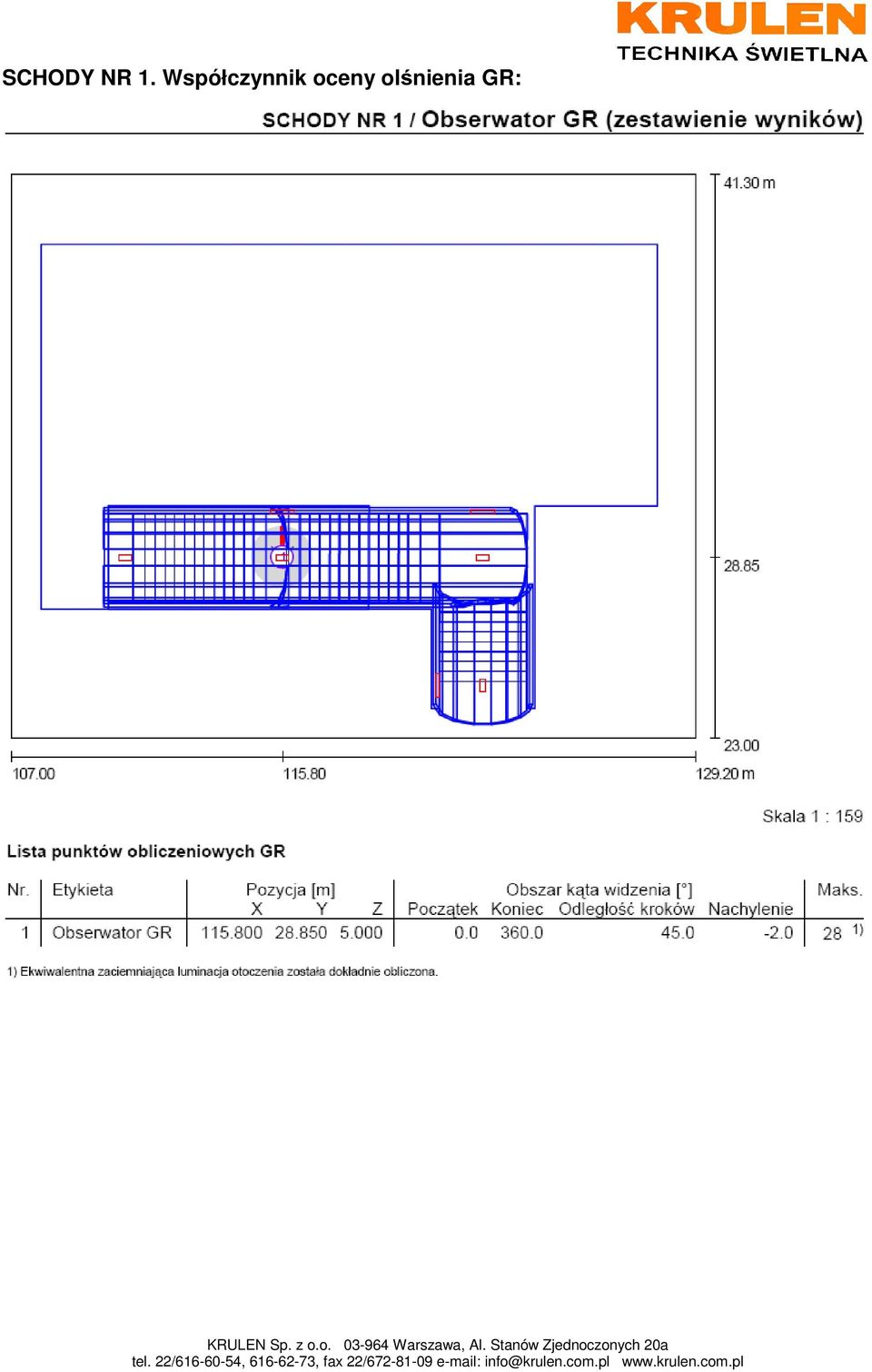

9 SCHODY NR 1. Współczynnik oceny olśnienia GR:

10

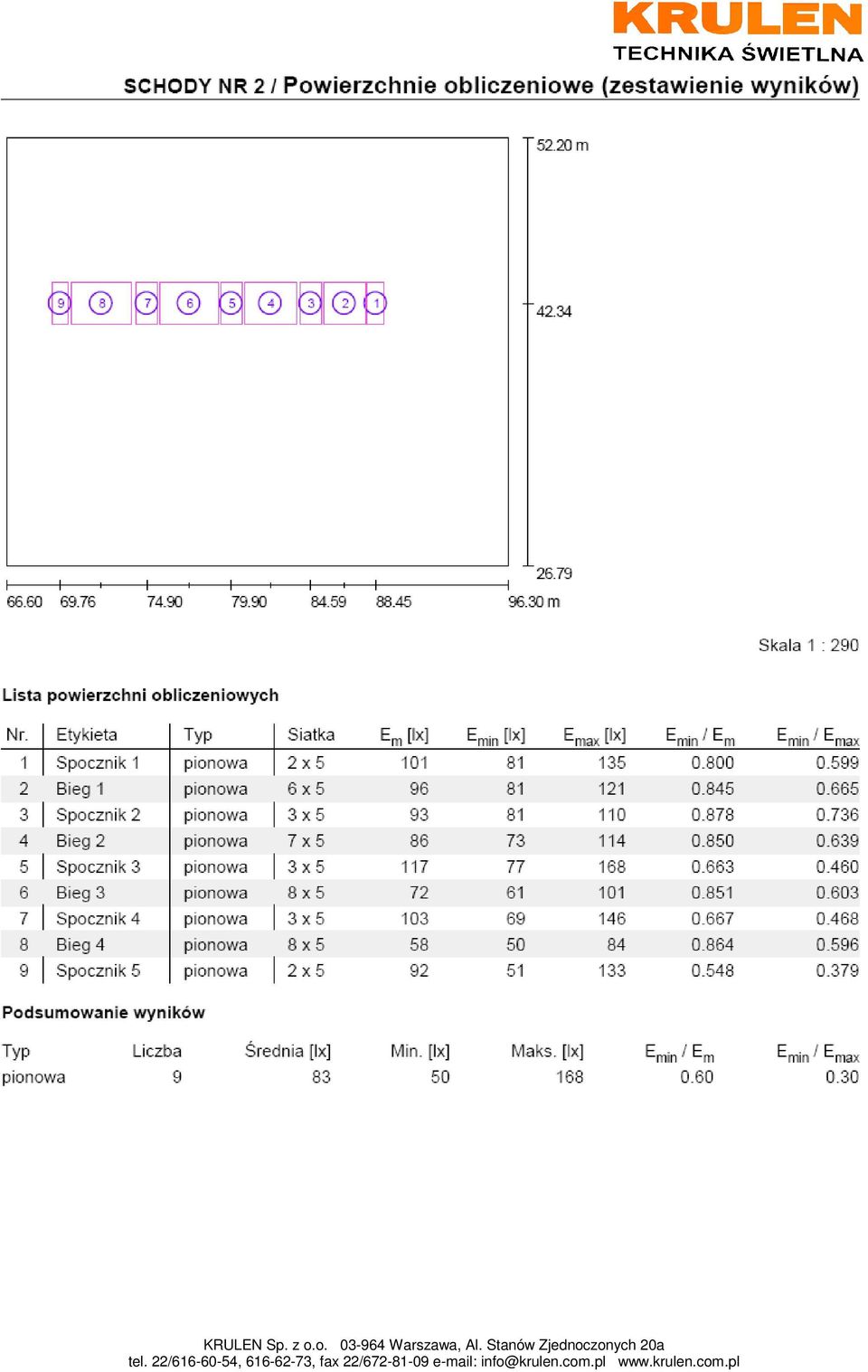

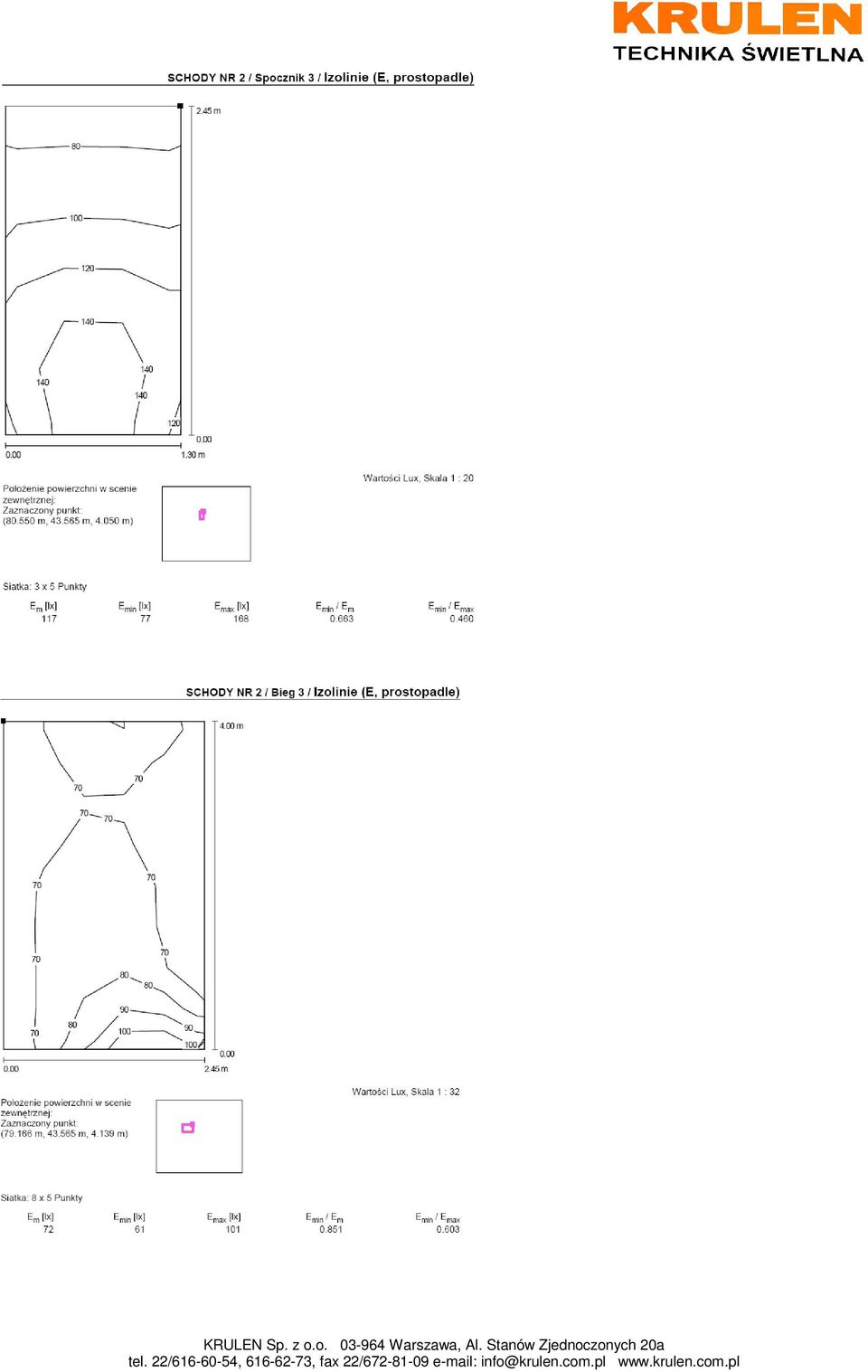

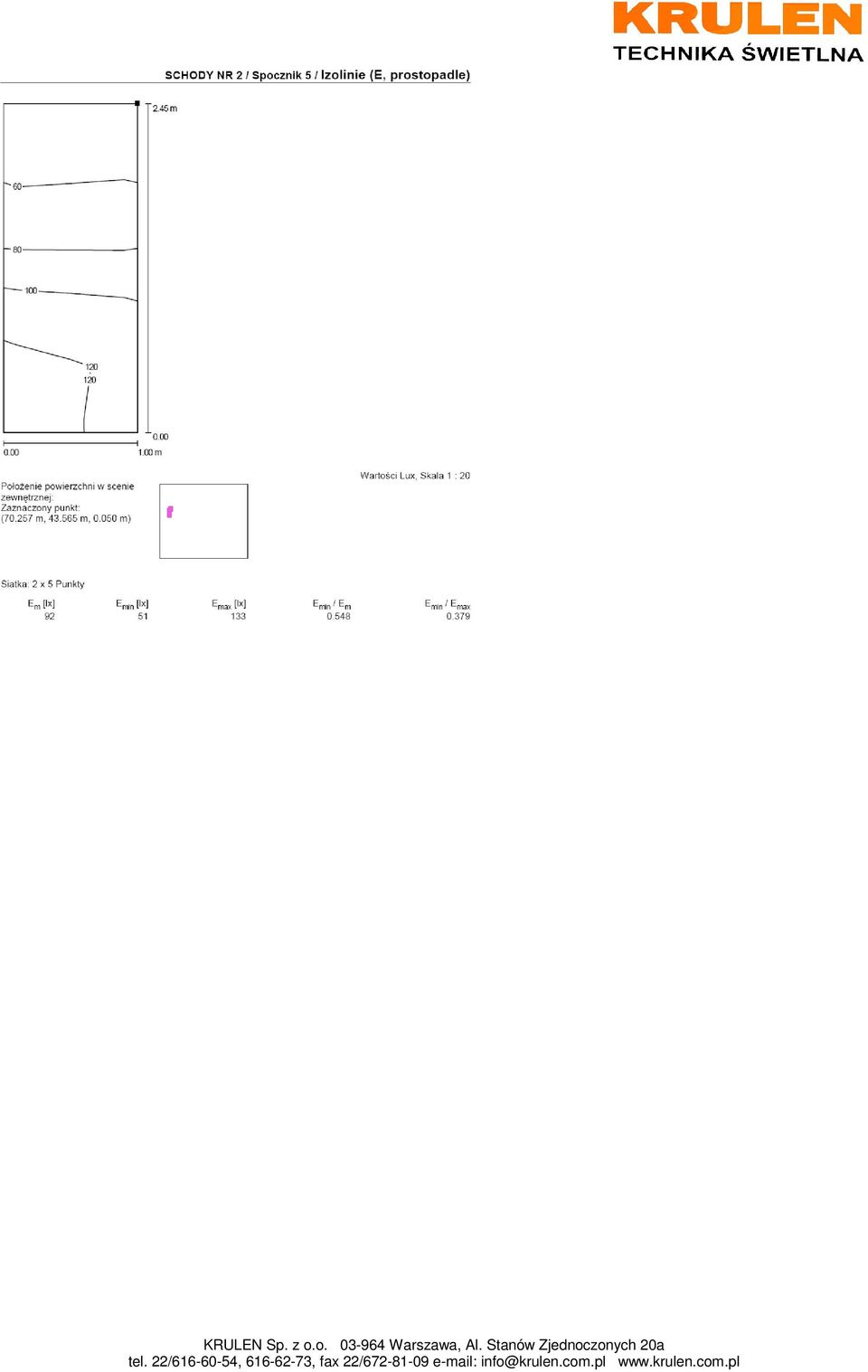

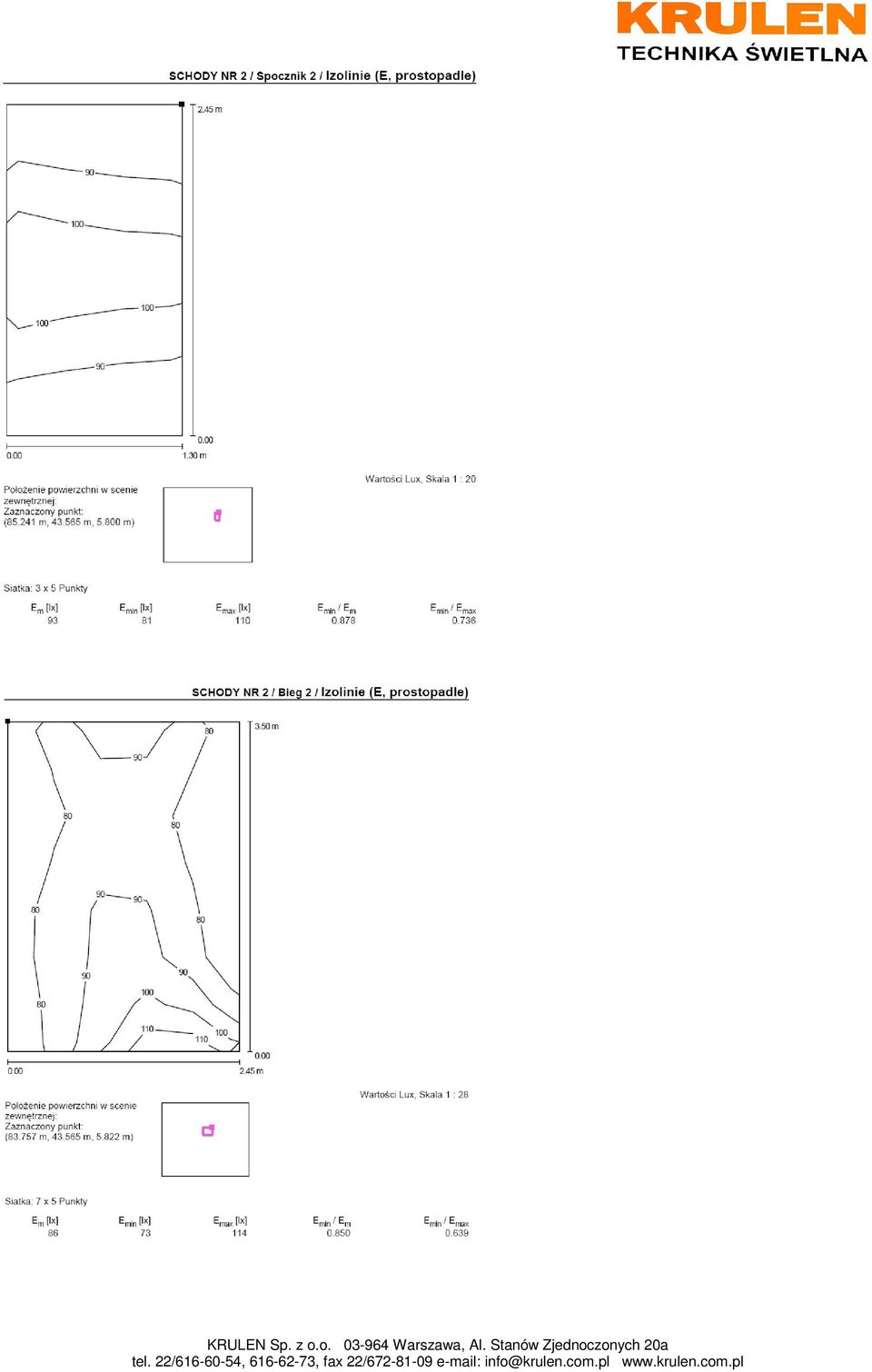

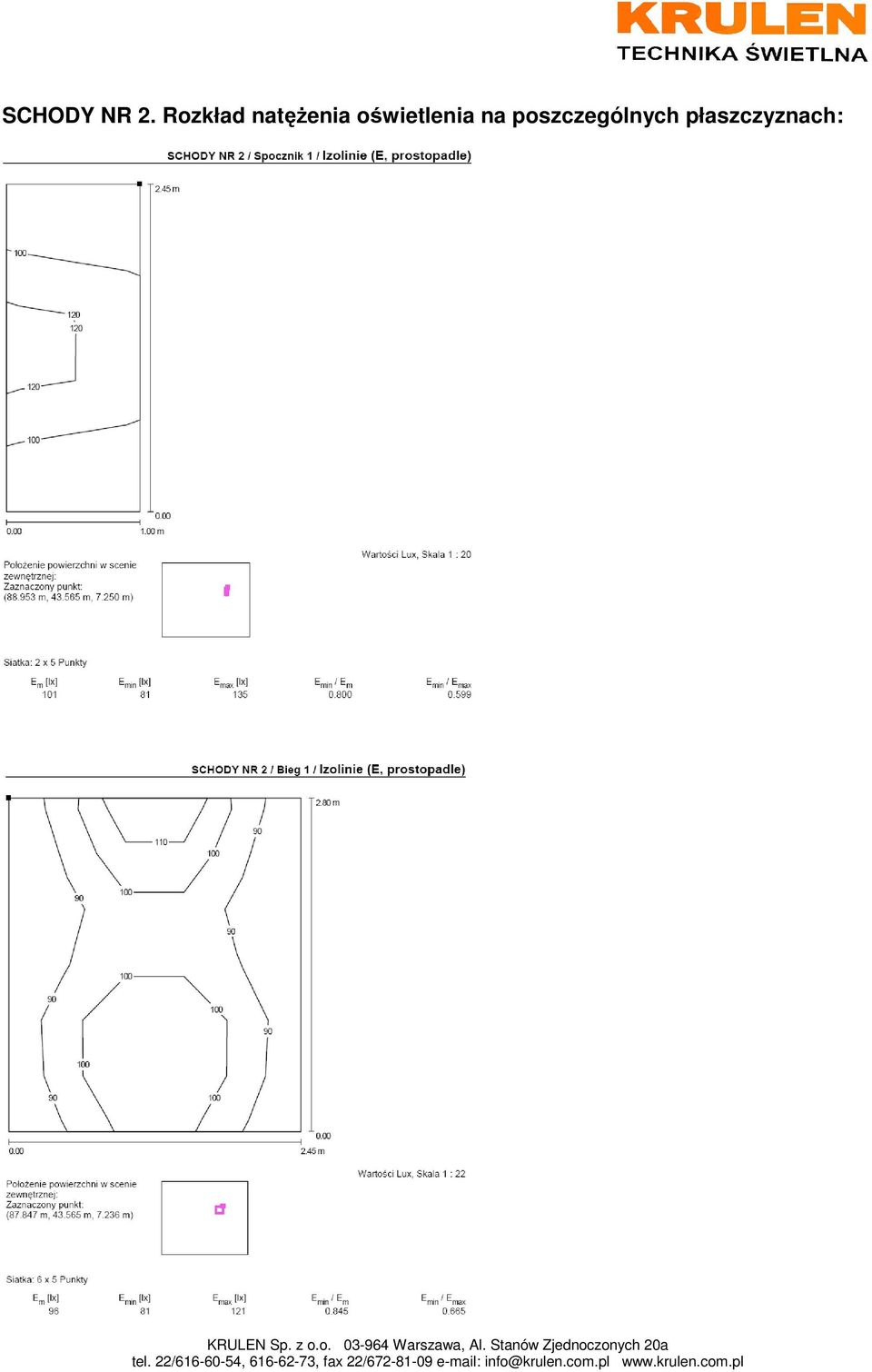

11 SCHODY NR 2. Rozkład natęŝenia oświetlenia na poszczególnych płaszczyznach:

12

13

14

15

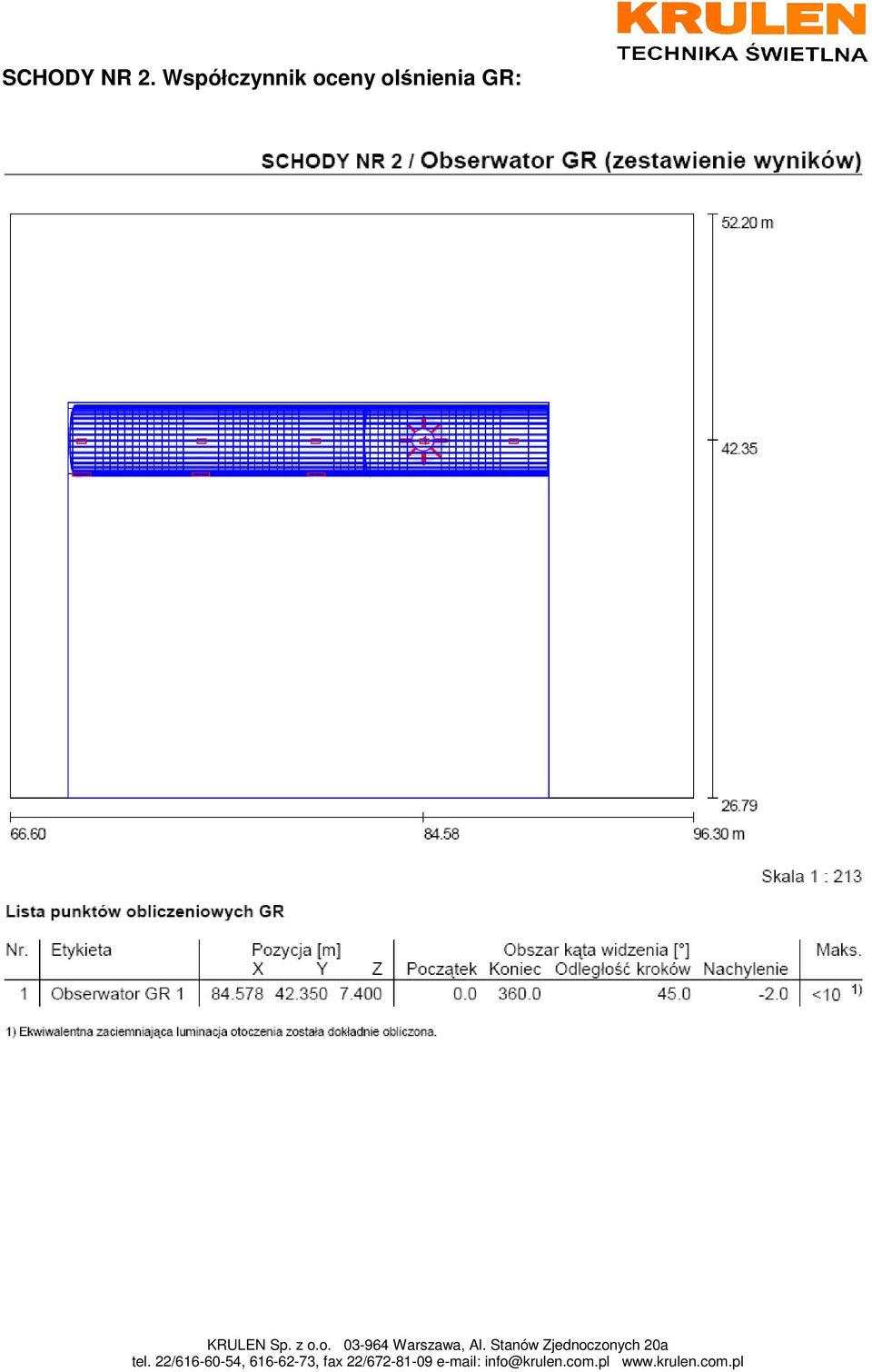

16 SCHODY NR 2. Współczynnik oceny olśnienia GR:

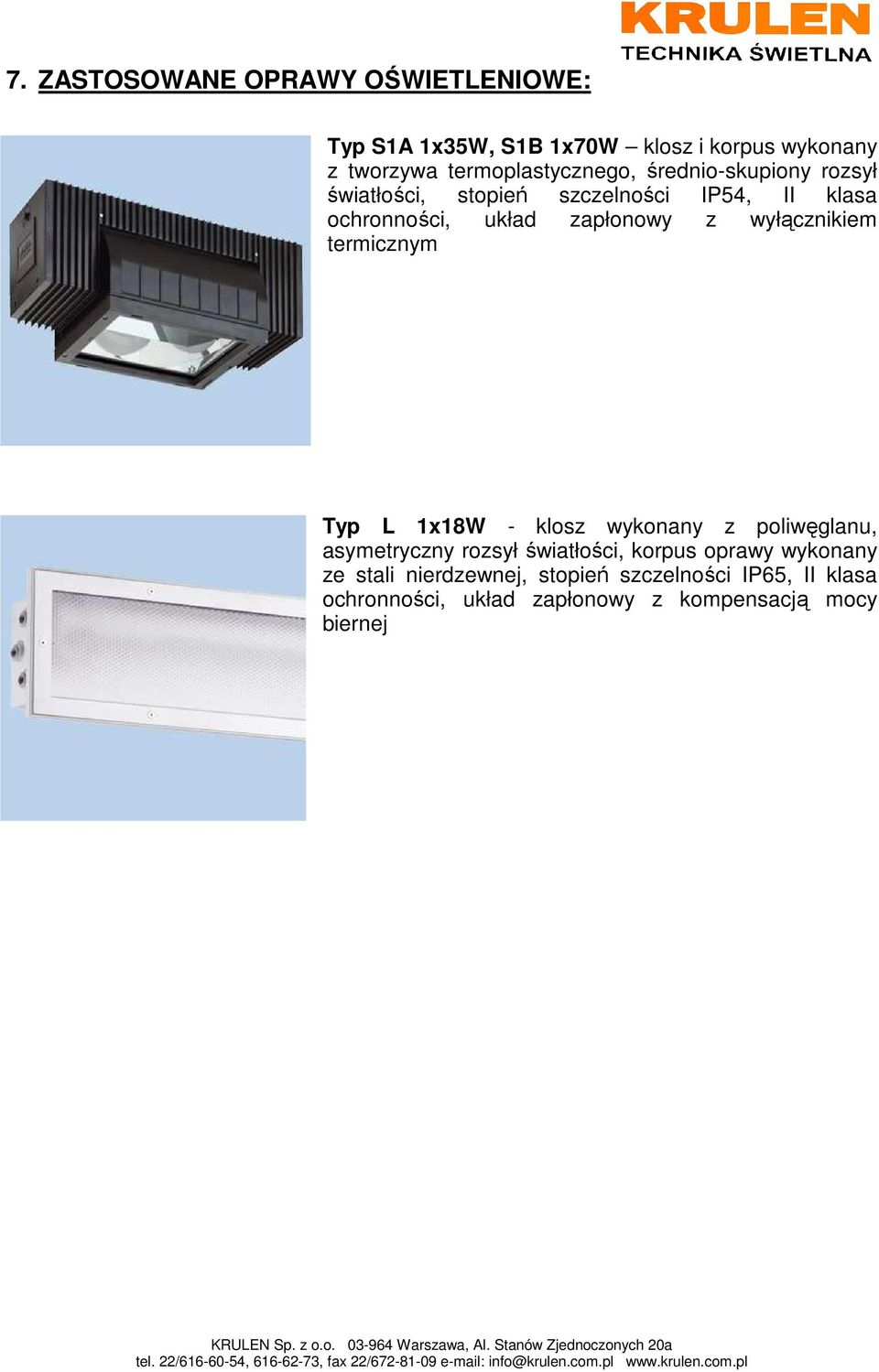

17 7. ZASTOSOWANE OPRAWY OŚWIETLENIOWE: Typ S1A 1x35W, S1B 1x70W klosz i korpus wykonany z tworzywa termoplastycznego, średnio-skupiony rozsył światłości, stopień szczelności IP54, II klasa ochronności, układ zapłonowy z wyłącznikiem termicznym Typ L 1x18W - klosz wykonany z poliwęglanu, asymetryczny rozsył światłości, korpus oprawy wykonany ze stali nierdzewnej, stopień szczelności IP65, II klasa ochronności, układ zapłonowy z kompensacją mocy biernej

18 8. SUMARYCZNE ZESTAWIENIE WYNIKÓW OBLICZEŃ: Obszary Ēm [lx] wymagane Ēm [lux] otrzymane Wymagana min. równomiernoś ć oświetlenia ρ Otrzymana równomiernoś ć oświetlenia ρ Maksymalny dopuszczalny współczynnik olśnienia Największy otrzymany współczynnik olśnienia Schody nr ,40 0, Schody nr ,40 0,60 45 <10 9. ZESTAWIENIE ILOŚCIOWE: Obszary Zastosowana oprawa Ilość opraw na obszar [szt.] Całkowity rzeczywisty pobór mocy źródeł światła w jednym obszarze [kw] Typ S1A 1x35W 2 Schody nr 1 Typ S1B 1x70W 2 0,345 Typ L 1x18W 3 Typ S1A 1x35W 1 Schody nr 2 Typ S1B 1x70W 4 0,482 Typ L 1x18W 3 Razem (wszystkie obszary): 0,827 UWAGI: Projekt został wykonany przy zastosowaniu konkretnych typów opraw, a obliczenia przeprowadzone za pomocą programu Dialux wykorzystywały dane fotometryczne w postaci plików *.ies producenta. Zastosowanie opraw innego typu wymaga wykonania ponownych obliczeń przy takich samych załoŝeniach do projektu.

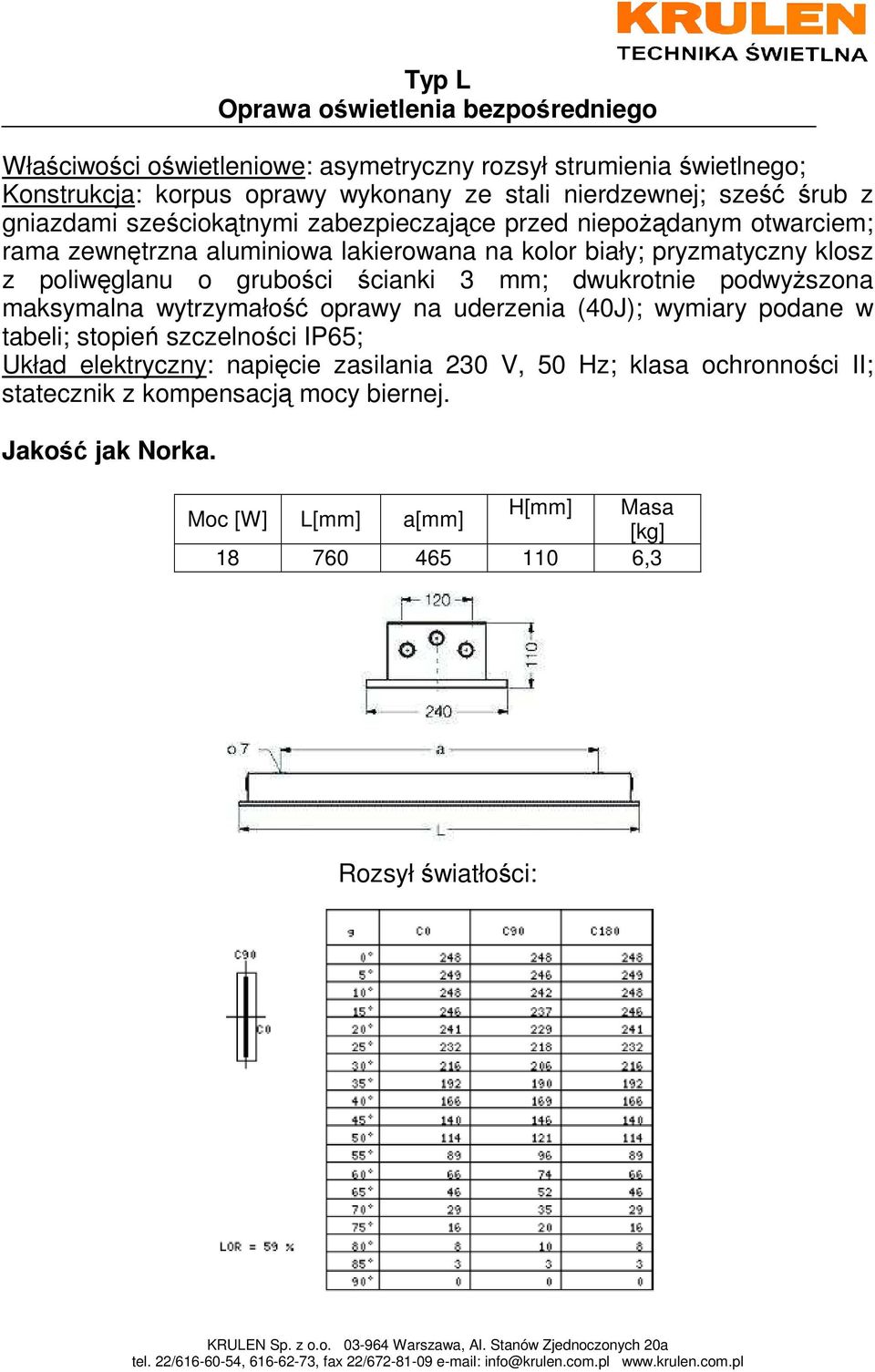

19 Typ L Oprawa oświetlenia bezpośredniego Właściwości oświetleniowe: asymetryczny rozsył strumienia świetlnego; Konstrukcja: korpus oprawy wykonany ze stali nierdzewnej; sześć śrub z gniazdami sześciokątnymi zabezpieczające przed niepoŝądanym otwarciem; rama zewnętrzna aluminiowa lakierowana na kolor biały; pryzmatyczny klosz z poliwęglanu o grubości ścianki 3 mm; dwukrotnie podwyŝszona maksymalna wytrzymałość oprawy na uderzenia (40J); wymiary podane w tabeli; stopień szczelności IP65; Układ elektryczny: napięcie zasilania 230 V, 50 Hz; klasa ochronności II; statecznik z kompensacją mocy biernej. Jakość jak Norka. H[mm] Masa Moc [W] L[mm] a[mm] [kg] ,3 Rozsył światłości:

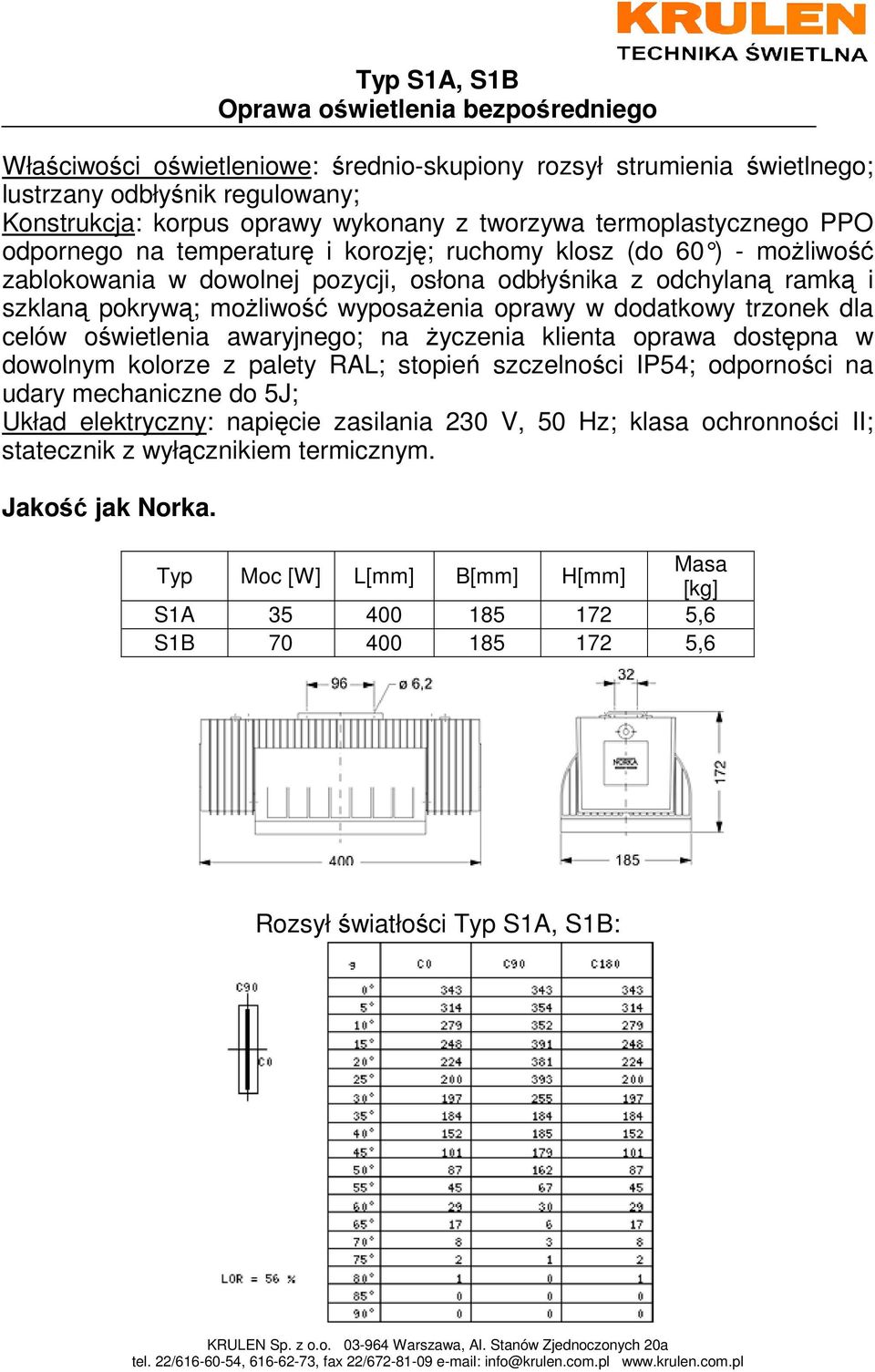

20 Typ S1A, S1B Oprawa oświetlenia bezpośredniego Właściwości oświetleniowe: średnio-skupiony rozsył strumienia świetlnego; lustrzany odbłyśnik regulowany; Konstrukcja: korpus oprawy wykonany z tworzywa termoplastycznego PPO odpornego na temperaturę i korozję; ruchomy klosz (do 60 ) - moŝliwość zablokowania w dowolnej pozycji, osłona odbłyśnika z odchylaną ramką i szklaną pokrywą; moŝliwość wyposaŝenia oprawy w dodatkowy trzonek dla celów oświetlenia awaryjnego; na Ŝyczenia klienta oprawa dostępna w dowolnym kolorze z palety RAL; stopień szczelności IP54; odporności na udary mechaniczne do 5J; Układ elektryczny: napięcie zasilania 230 V, 50 Hz; klasa ochronności II; statecznik z wyłącznikiem termicznym. Jakość jak Norka. Typ Moc [W] L[mm] B[mm] H[mm] Masa [kg] S1A ,6 S1B ,6 Rozsył światłości Typ S1A, S1B:
