IP 65 PKP PLK. XARA (opcjonalnie)

Transkrypt

1 T5 T8 LED PKP PLK EL IP 65 F D IK 07 PMMA IK 08 PC L a Ø 6,5 B ŚWIATŁO NA PUNKT XARA (opcjonalnie) rozsył średni 2. Zeile rozsył asymetryczny 2. Zeile rozsył bardzo szeroki H Źródło światła L B H a Waga ok. LED m mm 191 mm 80 mm 493 ± 5 mm 3,5 kg LED m mm 191 mm 80 mm 1103 ± 5 mm 5,6 kg LED m mm 191 mm 80 mm 1403 ± 5 mm 6,1 kg ZASTOSOWANIE Oprawa polimerowa LED, wbudowana lub nabudowana. Główne obszary zastosowań: oświetlenie peronów kolejowych, hal dworcowych, stacji metra oraz innych obiektów transportu publicznego, oświetlenie pasaży handlowych, parkingów i basenów. KONSTRUKCJA Płaska, odporna na warunki atmosferyczne i promieniowanie UV obudowa z tworzywa sztucznego wzmocnionego włóknem szklanym, kolor jak RAL Oprawa może być stosowana wewnątrz i na zewnątrz zgodnie ze stopniem szczelności IP 65. Komora układu zasilającego odseparowana termicznie od źródła światła. System krótkich uszczelek NORKA odpornych na odkształcenia i starzenie się z silikonu/ syntetycznej gumy. TECHNOLOGIA OŚWIETLENIOWA Klosz z PMMA Transopal (o wzmocnionej odporności) lub z PC Tropal (odpornego na pękanie), z wewnętrznym aluminiowym odbłyśnikiem (MIRO-SILVER ). WYPOSAŻENIE ELEKTRYCZNE Oprawa gotowa do montażu i podłączenia elektrycznego. Wbudowany układ zasilający 230 V AC/DC. Dwie duże pokrywy dostępu 360 mm, 4 wejścia kablowe M20, okablowanie przelotowe 4 x 1,5 mm². MONTAŻ Montaż pojedynczo lub w linii świetlnej, do sufitu, za pomocą dwóch podkładek sprężynujących. Końcówki z paskiem bezpieczeństwa zabezpieczającym przed wypadnięciem. Oprawa może być montowana w systemie profili aluminiowych. Dodatkowo dostępne ramy do montażu w suficie podwieszanym lub ramy uniwersalne. Zmiany techniczne zastrzeżone. Źródła LED i układy zasilające stale zwiększają swoją efektywność. Aktualne wartości strumienia świetlnego oraz moce publikowane są na stronie internetowej.

2 Temperatura barwowa/k Strumień świetlny*/lm Moc systemu**/w Temperatura otoczenia*** Kod produktu + lm m / C do +40 C A4 B1... m / C do +40 C A4 B1... m / C do +40 C A4 B1... * wartość strumienia świetlnego w T C 55 C ** wartości przybliżone *** wyjątki w temperaturze otoczenia podane są w tabeli na końcu katalogu strumień świetlny świetlówki T8, dalsze wartości strumienia podano w tabeli Składając zamówienie litery należy zastąpić cyframi wg poniższych oznaczeń Rozsył / A Klosz / B 3 = średni 2 = PMMA Transopal (o wzmocnionej odporności) 6 = asymetryczny 8 = PC Tropal (odporny na pękanie) VARSOVIA LED, ROZSYŁ BARDZO SZEROKI Temperatura barwowa/k Strumień świetlny*/lm Moc systemu**/w Temperatura otoczenia*** Kod produktu + lm m / C do +40 C B1... m / C do +40 C B1... m / C do +40 C B1... * wartość strumienia świetlnego w T C 55 C ** wartości przybliżone *** wyjątki w temperaturze otoczenia podane są w tabeli na końcu katalogu strumień świetlny świetlówki T8, dalsze wartości strumienia podano w tabeli Składając zamówienie litery należy zastąpić cyframi wg poniższych oznaczeń Klosz / B 2 = PMMA Transopal (o wzmocnionej odporności) 8 = PC Tropal (odporny na pękanie) VARSOVIA LED OPCJONALNIE Kod produktu Układ zasilający DALI Układ zasilający z możliwością ściemniania 1-10 V Polimerowe wejście kablowe M20, ze złączem śrubowym (jednostronne) Polimerowe wejście kablowe M20, ze złączem śrubowym (dwustronne, linia świetlna) Tylne wejście kablowe M20 (para) Wykonanie w kolorze RAL Okablowanie przelotowe 4 x 2,5 mm² Okablowanie przelotowe 5 x 1,5 mm² Okablowanie przelotowe 5 x 2,5 mm² Powłoka anty-graffiti Wykonanie bezhalogenowe Wykonanie odporne na wodę chlorowaną z trybem oświetlenia awaryjnego XARA -DMSI.12-I-DALI = XARA sensor światła i ruchu, praca w temperaturze otoczenia do -40 C (od III kwartału 2016)

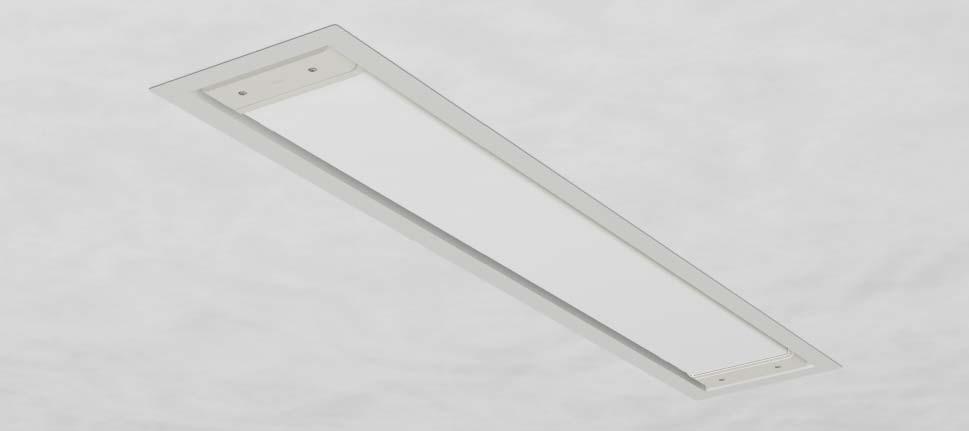

3 MONTAŻ W SUFICIE ZAMKNIĘTYM

4 Rama z uchwytami montażowymi 2. Blaszka montażowa 3. Oprawa VARSOVIA LED L a b 209 B H Wymiary otworu montażowego L B H a b Waga ok. m x 242 mm 872 mm 276 mm 92 mm 805 mm 503 mm 2,5 kg m x 242 mm 1482 mm 276 mm 92 mm 1415 mm 1113 mm 3,6 kg m x 242 mm 1782 mm 276 mm 92 mm 1715 mm 1413 mm 4,2 kg VARSOVIA LED AKCESORIA Moduł Kod produktu Łącznik do montażu w linii ciągłej 4 x 1,5 mm² Łącznik do montażu w linii ciągłej 4 x 2,5 mm² Rama do montażu w suficie zamkniętym dla pojedynczej oprawy 1. m m m Początkowa / końcowa rama do montażu w linii ciągłej w suficie zamkniętym 1. m m m Środkowa rama do montażu w linii ciągłej w suficie zamkniętym 1. m m m Blaszka montażowa do montażu oprawy w ramie (para)

5 MONTAŻ W SUFICIE PANELOWYM

6 Rama z uchwytami montażowymi, uniwersalna 2. Blaszka montażowa 3. Oprawa VARSOVIA LED L a b 70 B 343 H Przerwa w panelach L B H a b Waga ok. m600 8 sztuk 782 mm 191 mm 92 mm 638 mm 503 mm 1,8 kg m sztuk 1392 mm 191 mm 92 mm 1248 mm 1113 mm 3,6 kg m sztuk 1692 mm 191 mm 92 mm 1548 mm 1413 mm 4,2 kg VARSOVIA LED AKCESORIA Moduł Kod produktu Rama z uchwytami montażowymi, uniwersalna 1. m m m Blaszka montażowa do montażu oprawy w ramie (para)
