1 Dyana Wyjątkowa oprawa oświetlenia ulicznego w prawdziwie nowoczesnym stylu

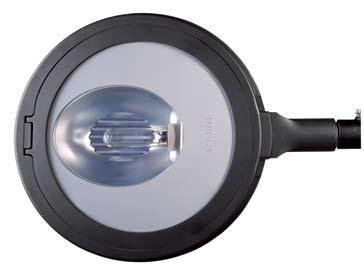

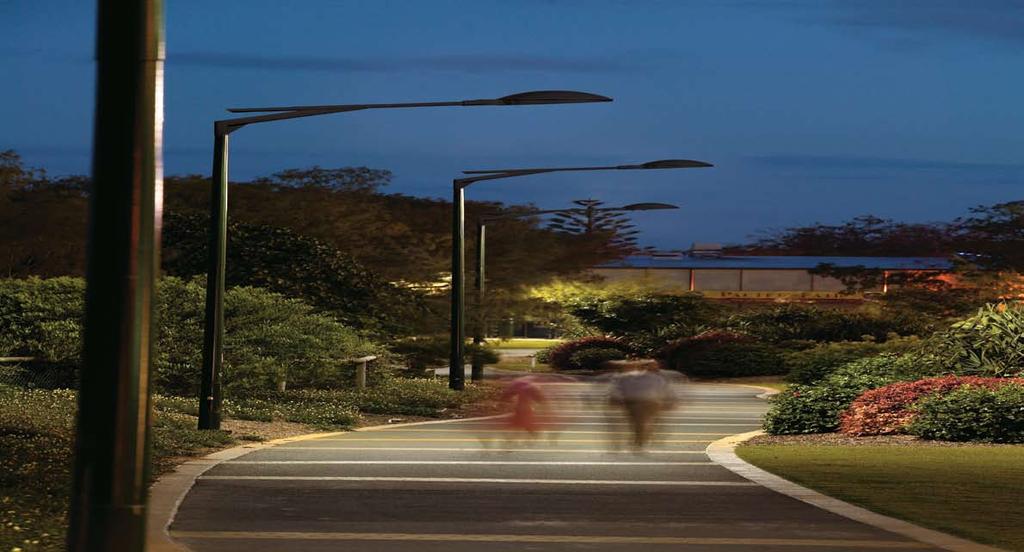

2 Wspaniały wkład w kształtowanie krajobrazu miejskiego Dyana otwiera nowe horyzonty w dziedzinie wzornictwa oświetlenia miejskiego Oprawa ta łączy doskonałe parametry optyczne, wysoką sprawność energetyczną i uniwersalność z łatwością konserwacji a wszystko to w charakterystycznej, smukłej i nowoczesnej obudowie, którą można wkomponować w dowolne otoczenie. Nadaje się do tak zróżnicowanych zastosowań, jak gęsta zabudowa mieszkaniowa, otwarte przestrzenie, alejki i drogi, stanowiąc idealne uzupełnienie zarówno nowoczesnej, jak i klasycznej architektury. Jeśli projekt wymaga znakomitych parametrów oświetleniowych w nocy i nowoczesnej elegancji w dzień, Dyana stanowi idealne rozwiązanie. W niezwykłym projekcie oprawy Dyana harmonijnie połączono optymalne parametry użytkowe z pięknym wzornictwem. Płaska obudowa o czystych liniach oraz ergonomiczne wnętrze korzystnie wpływają na szybkość konserwacji i żywotność oprawy. Konstrukcja z wysokiej jakości aluminium doskonale znosi trudy codziennej eksploatacji w warunkach miejskich. Nie tylko stanowi dopełnienie klasycznej architektury, ale ponadto gwarantuje wysokie parametry użytkowe i niezawodność. Dwa rozmiary opraw umożliwiają projektantom dokonanie najlepszego wyboru dla danego projektu, przy wysokości montażu w zakresie 5-10 metrów oraz możliwości wyboru spośród specjalnie zaprojektowanych wysięgników. Dyana została zaprojektowana zgodnie z programem PEC firmy Thorn. Program ten ma na celu poprawianie jakości życia dzięki oferowaniu zaawansowanych i dostosowanych do potrzeb klientów rozwiązań oświetleniowych, które łączą wysokie parametry oświetleniowe ze skutecznością i wygodą. Dobre parametry oświetleniowe Wysoka sprawność oprawy Dyana oraz jej zgodność z normą EN zapewniają optymalny strumień świetlny i wysokie parametry użytkowe. Skuteczność W oprawie Dyana zastosowano elektroniczny układ zapłonowy, co pozwala uzyskać redukcję zużycia energii przy smukłym, zwartym kształcie. Wygoda Dyana emituje oświetlenie niepowodujące olśnień, tworząc przyjemniejsze warunki widzenia w środowisku miejskim.

3

4 W pełni zintegrowany system System opraw Dyana obejmuje specjalnie zaprojektowane wysięgniki, łączące funkcjonalność i ten sam elegancki styl, który charakteryzuje oprawy Wysięgniki i oprawy zaprojektowano razem, oferując projektantom i architektom elastyczny system, który można dostosować do każdego otoczenia. W rezultacie Dyana dostarcza optymalne oświetlenie, które nadaje miastu ciekawszy wygląd oraz czyni go interesującym i przyjemnym miejscem do życia. Wysięgniki wykonano zgodnie z najnowszymi normami dotyczącymi jakości i walorów użytkowych Dostępne są warianty jedno- i dwuramienne Można je montować na masztach lub ścianach, zależnie od potrzeb Dostarczane w kolorach wybranych przez klienta lub w wersji standardowej pomalowane na ciemnoszaro (AKZO900) farbą strukturalną Dyana montowana na maszcie Satys Dyana montowana na maszcie Zoria Zoria dwuramienna

5 Dyana montowana na maszcie Periph

6 Montaż i konserwacja Dyana została tak zaprojektowana, by przynosić wyjątkowe, długotrwałe korzyści właścicielom, wykonawcom i społeczności oraz dostarczać miłych wrażeń estetycznych swoim stylowym wyglądem Ponieważ oprawie nadano kształt uniemożliwiający gromadzenie się kurzu i wody, niepotrzebne jest rutynowe jej czyszczenie. Klasa szczelności IP66 zapewnia pełną ochronę źródła światła, układu zasilającego i optycznego, co wydłuża żywotność oprawy i zmniejsza potrzebę jej konserwacji Uszczelka wentylująca na uchwycie źródła światła Automatyczne odłączenie zasilania elektrycznego (Klasa II) po otwarciu oprawy zwiększa bezpieczeństwo wykonawców Śruby zabezpieczające mocują oprawę do ramienia wysięgnika, utrzymując ją w początkowym położeniu Bezpieczny, niewymagający narzędzi dostęp do wnętrza oprawy, dzięki prostym zaczepom obracanym o 1/4 obrotu Układ optyczny jest zabezpieczony specjalną rozpórką, co umożliwia dostęp do lampy bez zwieszania całej podstawy Rozpórkę można łatwo wypiąć, uzyskując pełny dostęp do układu zasilającego i złączy elektrycznych Dzięki przymocowaniu układu zasilającego do korpusu za pomocą śrub, których odkręcenie nie wymaga narzędzi, płyta z układem optycznym jest mniej obciążona Położenie lamp jest fabrycznie zoptymalizowane i zapamiętywane po wyjęciu oprawki lampowej, w związku z czym oświetlenie danego obszaru po wymianie źródła światła pozostaje niezmienione Oprawa jest dostarczana w stanie kompletnym, gotowa do instalacji, co pozwala zaoszczędzić czas poświęcany w innym wypadku na wybór i podłączenie układu zapłonowego 1. Oprawę otwiera się bez narzędzi 2. Prosty, niewymagający narzędzi dostęp do lampy 3. Automatyczne odłączenie zasilania elektrycznego po otwarciu oprawy 4. Układ zasilający ze złączem typu wtykowego można odłączyć bez użycia narzędzi 5. Dostęp do układu zasilającego bez użycia narzędzi 6. Elementy wewnętrzne wykonane w formie modułów dla łatwiejszej obsługi 7. Uszczelka wentylująca zapewnia chłodzenie i szczelność 8. System Optibloc z łatwą do wyjęcia oprawką lampową ułatwia i przyspiesza konserwację

7 3. 6.

8 Parametry oświetleniowe, energia i środowisko W projektowaniu oprawy Dyana wzięto pod uwagę ważne obecnie kwestie związane z jakością środowiska naturalnego i krajobrazu miejskiego Dyana, wykorzystując nowoczesne wzornictwo i najnowszą technologię, zapewnia walory estetyczne i korzyści praktyczne odbiorcom, właścicielom i wykonawcom. Elastyczny układ optyczny Oprawę Dyana można skonfigurować na różne sposoby, tak by odpowiadała wymaganiom każdego projektu Najwyższej jakości elementy układu zapłonowego Dyana wykorzystuje najnowocześniejsze systemy, co zapewnia optymalną kombinację trwałości, parametrów optycznych i sprawności energetycznej Korzyści z elektroniki W oprawie Dyana zastosowano stateczniki elektroniczne, korzystne ze względu na zmniejszenie zużycia energii przy jednoczesnym wydłużeniu żywotności lamp i zmniejszeniu potrzeb konserwacyjnych. Ściemnianie Dyana emituje światło o tej samej barwie i równomierności, nawet po ściemnieniu. Funkcja ściemniania jest dostępna przy elektronicznych układach zapłonowych i nie wymaga zastosowania dodatkowej linii sterującej. Dostosowanie do przyszłych rozwiązań Dyana jest dostosowana do źródeł światła przyszłości, takich jak lampy CosmoPolis, co stwarza użytkownikom możliwość uzyskania dodatkowej oszczędności energii w przyszłości Przyjazność dla środowiska naturalnego Dyana została zaprojektowana zgodnie z wymogami dyrektyw WEEE i RoHS. Jej elementy wykonane z aluminium, szkła i plastiku w pełni nadają się do recyklingu. Zgodność z normą EN zapewnia wygodę widzenia Dyana spełnia wymogi określone normą EN 13201, dostarczając oświetlenia bardziej skutecznego i zapewniającego większą wygodę widzenia Układ optyczny o wysokich parametrach Układ optyczny Optibloc został zaprojektowany w taki sposób, by zwiększyć widoczność i zmniejszyć poziom olśnień Płaski szklany klosz Dyana - Rozmiar 1 - HST 70W 6m 21m 6m 0,80 Rozmieszczenie: Jednostronne Współczynnik utrzymania: Wysięg: 0m Źródła światła: HST 70W Nachylenie: 5 Strumień świetlny: 6500lm Tablica R: R2 luminancja E U0 TI SR Średnia UI 0,75-0,4 0,6 15 0,5 0,9 15 0,5 0,66 5,6 0,59 Dyana - Rozmiar 1 - HST 70W Dyana - Rozmiar 1 - CPO-TW 140W 8m 24m 7m 0,80 Rozmieszczenie: Jednostronne Współczynnik utrzymania: Wysięg: 0m Źródła światła: CPO-TW 140W Nachylenie: 5 Strumień świetlny: 16500lm Tablica R: R2 luminancja E U0 UI TI SR Średnia 1,5-0,4 0,7 10 0,5 1-CPO-TW 140W 1,8 27 0,42 0,71 9,2 0,58 Dyana - Rozmiar Dyana - Rozmiar 1 i 2 - HST 150W 8m 28m 7m 0,80 Rozmieszczenie: Jednostronne Współczynnik utrzymania: Wysięg: 0m Źródła światła: HST 150W Nachylenie: 5 Strumień świetlny: 17500lm Tablica R: R2 luminancja E U0 TI SR Średnia UI 1,5-0,4 0,6 10 0,5 HST 150W 1,5 23 0,45 0,75 7,3 0,64 Dyana - Rozmiar 1 - Dyana - Rozmiar 2 - HST 150W 1,7 28 0,57 0,76 6,6 0,55 Dyana - Rozmiar 1 - HST 250W 10m 35m 7m 0,80 Rozmieszczenie: Jednostronne Współczynnik utrzymania: Wysięg: 0m Źródła światła: HST 250W Nachylenie: 5 Strumień świetlny: 33000lm Tablica R: R2 luminancja E U0 TI SR Średnia UI 1,5-0,4 0,7 10 0,5 HST 250W 1,9 29 0,54 0,74 7,3 0,7 Dyana - Rozmiar 2 -

9 Układ Optibloc z regulowanym położeniem lampy

10 Dyana Oprawę Dyana można różnie konfigurować, tak by zaspokoić wszelkie wymagania praktyczne i estetyczne, zapewniając tym samym jej użytkownikom niezrównaną elegancję i jakość działania Źródła światła do oprawy Dyana W HST (ST) wysokoprężna lampa sodowa. Trzonek: E27/E W HIT-CE (MT) lampa metalohalogenkowa. Trzonek: E27/E W HIT-CE (MT) Cosmowhite. Trzonek: PGZ12 Źródła światła do oprawy Dyana W HST (ST) wysokoprężna lampa sodowa. Trzonek: E W HIT-CE (MT) lampa metalohalogenkowa. Trzonek: E40 140W HIT-CE (MT) Cosmowhite. Trzonek: PGZ12 Wykonanie Obudowa: aluminium odlewane ciśnieniowo, pomalowane proszkowo szarą farbą strukturalną (Akzo 900) Uchwyt: aluminium odlewane ciśnieniowo, pomalowane proszkowo szarą farbą strukturalną (Akzo 900) Osłona: aluminium odlewane odśrodkowo, pomalowane proszkowo szarą farbą strukturalną (Akzo 900) Klosz: szkło hartowane Odbłyśnik: wysoka czystość anodyzowane aluminium Układ zapłonowy: stal chromowana Uszczelka: silikon Montaż Montaż do wysięgnika: uchwyt 60 x 100 mm o zerowym kącie nachylenia. Zabezpieczony dwoma śrubami. Dławica kablowa na kabel o średnicy zewnętrznej 8-13 mm. Dostęp do źródła światła bez użycia narzędzi po odchyleniu płyty z układem optycznym, przytrzymywanej dwoma zaczepami blokującymi ją po 1/4 obrotu. Dostęp do układu zapłonowego po wypięciu rozpórki przytrzymującej płytę. Układ zapłonowy wyjmowany bez użycia narzędzi po odkręceniu śrub zabezpieczających. Wszystkie złącza elektryczne są typu wtykowego. Oprawa dostarczana w stanie kompletnym, gotowa do instalacji, z fabrycznie zamontowanym układem zapłonowym i fabrycznie ustawionym położeniem oprawki lampowej; wszystko w jednym kartonie (bez lamp). Normy Projekt i produkcja zgodne z EN Klasa I Klasa II Ta 20/+35 IK10 IP66 Specyfikacja Opis: Aluminiowa oprawa oświetlenia ulicznego o klasie szczelności IP66 do lamp o mocy W. Montaż na wysięgniku lub na maszcie o średnicy 60 mm. Konserwacja układu zapłonowego i wymiana lamp nie wymaga narzędzi. Opcja elektronicznego układu zapłonowego i ściemniania. Thorn Dyana 1 i 2. 10

11 Sposób zamawiania Dane fotometryczne Wymiary 510ø ø Powierzchnia wystawiona na działanie wiatru: 0,035m 2 Powierzchnia wystawiona na działanie wiatru: 0,039m 2 Rozmiar 1 Rozmiar 2 15m 10m 5m 10lux 5lux2lux 0m 50lux 40lux 30lux20lux -5m -10m -15m -25m -20m -15m -10m -5m 0m 5m 10m 15m 20m 25m 20m 15m 2lux 10m 5m 20lux 10lux 5lux 30lux 0m 50lux 40lux -5m -10m -15m -30m -25m -20m -15m -10m -5m 0m 5m 10m 15m 20m 25m 30m 20m 15m 2lux 10m 5m 30lux 20lux 10lux5lux 0m 50lux 40lux -5m -10m -15m -30m -25m -20m -15m -10m -5m 0m 5m 10m 15m 20m 25m 30m m 0m lux 1m lux 10m 10lux 0lux m 0lux 0m 0lux 0lux -m -10m -1m -0m -0m -m -0m -1m -10m -m 0m m 10m 1m 0m m 0m Dyana 1 Dyana 1 Dyana 2 Dyana 2 Źródła światła: HST 70W Źródła światła: HST 150W Źródła światła: HST 150W Źródła światła: HST 250W ULOR: 0,00 DLOR: 0,71 ULOR: 0,00 DLOR: 0,72 ULOR: 0,00 DLOR: 0,74 ULOR: 0,00 DLOR: 0,70 Wysokość zawieszenia: 6m Nachylenie: 5 Wysokość zawieszenia: 8m Nachylenie: 5 Wysokość zawieszenia: 8m Nachylenie: 5 Wysokość zawieszenia: 10m Nachylenie: 5 Rozmiar 1 Sposób zamawiania Źródła światła należy zamawiać oddzielnie. Symb.zam Klasa I Symb.zam Klasa II Napięcie Typ układu zasilającego Opis Źródło światła Kod Ilcos Trzonek Ciężar 220V - 250V 230V 220V - 250V Konwencjonalny DYANA 70W HID ST/MT (CE) E27 9, DYANA 100W HID ST/MT (CE) E40 10, DYANA 150W HID ST/MT (CE) E40 10, Konwencjonalny/Ściemniany DYANA 100W/BP HST ST E40 10, DYANA 150W/BP HST ST E40 8,3* * Elektroniczny DYANA 70W HIDE ST/MT (CE) E27 9, DYANA 100W HIDE ST/MT (CE) E40 9, DYANA 150W HIDE ST/MT (CE) E40 9, DYANA 60W CPO-TW MT PGZ12 9, DYANA 140W CPO-TW MT PGZ12 9, Elektroniczny/ Ściemniany krokowo DYANA 100W/BP HST DGE ST E40 9, DYANA 150W/BP HST DGE ST E40 9, BP - Podwyższona wydajność, DGE - Elektroniczny układ zapłonowy, HIDE - Elektroniczny układ zapłonowy obsługujący lampy HIT i HST Rozmiar 2 Sposób zamawiania Źródła światła należy zamawiać oddzielnie. Symb.zam Klasa I Symb.zam Klasa II Napięcie Typ układu zasilającego Opis Źródło światła Kod Ilcos Trzonek Ciężar 220V - 250V 230V 220V - 250V Konwencjonalny DYANA 100W HID ST/MT (CE) E40 12, DYANA 150W HID ST/MT (CE) E40 13, DYANA 250W HID ST/MT (CE) E40 14, Konwencjonalny/Ściemniany DYANA 150W/BP HST ST E40 13, DYANA 250W/BP HST ST E40 10,0* * Elektroniczny DYANA 100W HIDE ST/MT (CE) E40 11, DYANA 150W HIDE ST/MT (CE) E40 11, DYANA 140W CPO-TW MT PGZ12 11, DYANA 250W HIDE ST/MT (CE) E40 10,0* * * Elektroniczny/ Ściemniany krokowo DYANA 150W/BP HST DGE ST E40 9, DYANA 250W/BP HST DGE ST E40 10,0* * * *zewnętrzny układ zapłonowy 11

12 Lighting people and places Thorn Lighting Polska sp. z o.o Wrocław, ul. Gazowa 26A tel. (71) fax (71) wroclaw@thornlight.pl Warszawa ul. Powązkowska 15 tel. (22) fax (22) warszawa@thornlight.pl Poznań ul. Unii Lubelskiej 3 tel. (61) fax (61) poznan@thornlight.pl Chorzów tel. (32) fax (32) tel chorzow@thornlight.pl Gdańsk tel fax gdansk@thornlight.pl Kraków tel krakow@thornlight.pl Szczecin/Koszalin tel plbgas@thornlight.pl Thorn Lighting Polska Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w produktach umieszczonych w niniejszej broszurze, wynikających z postępu technicznego Publikacja nr: 395 (PL). Wydrukowano: 01/07
