1 Lighting people and places Omega Żegnaj, mrugające światło Witaj, elektroniczny dławiku Energooszczedność i wyśmienite parametry techniczne

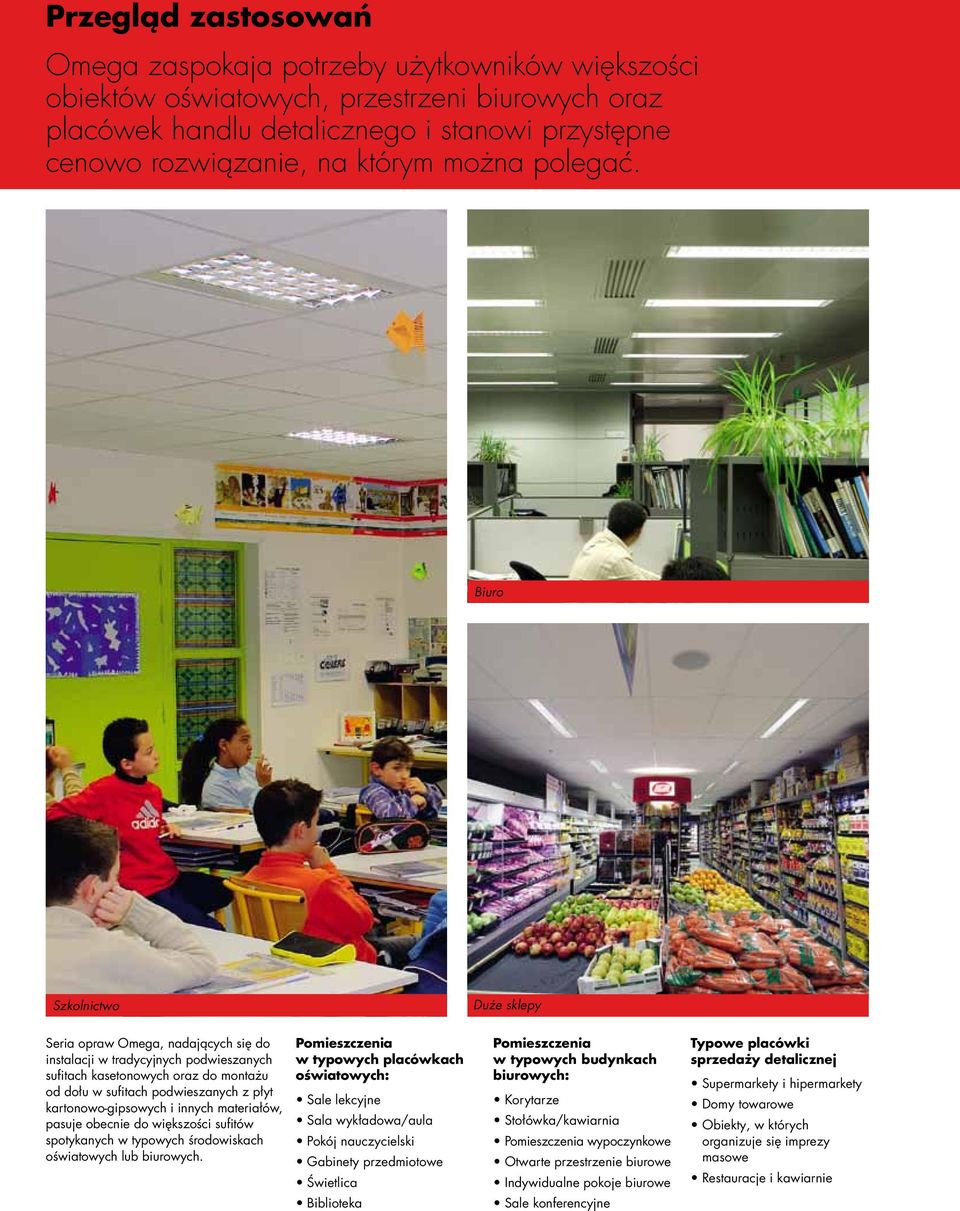

2 Przegląd zastosowań Omega zaspokaja potrzeby użytkowników większości obiektów oświatowych, przestrzeni biurowych oraz placówek handlu detalicznego i stanowi przystępne cenowo rozwiązanie, na którym można polegać. Biuro Szkolnictwo Duże sklepy Seria opraw Omega, nadających się do instalacji w tradycyjnych podwieszanych sufitach kasetonowych oraz do montażu od dołu w sufitach podwieszanych z płyt kartonowo-gipsowych i innych materiałów, pasuje obecnie do większości sufitów spotykanych w typowych środowiskach oświatowych lub biurowych. Pomieszczenia w typowych placówkach oświatowych: Sale lekcyjne Sala wykładowa/aula Pokój nauczycielski Gabinety przedmiotowe Świetlica Biblioteka Pomieszczenia w typowych budynkach biurowych: Korytarze Stołówka/kawiarnia Pomieszczenia wypoczynkowe Otwarte przestrzenie biurowe Indywidualne pokoje biurowe Sale konferencyjne Typowe placówki sprzedaży detalicznej Supermarkety i hipermarkety Domy towarowe Obiekty, w których organizuje się imprezy masowe Restauracje i kawiarnie

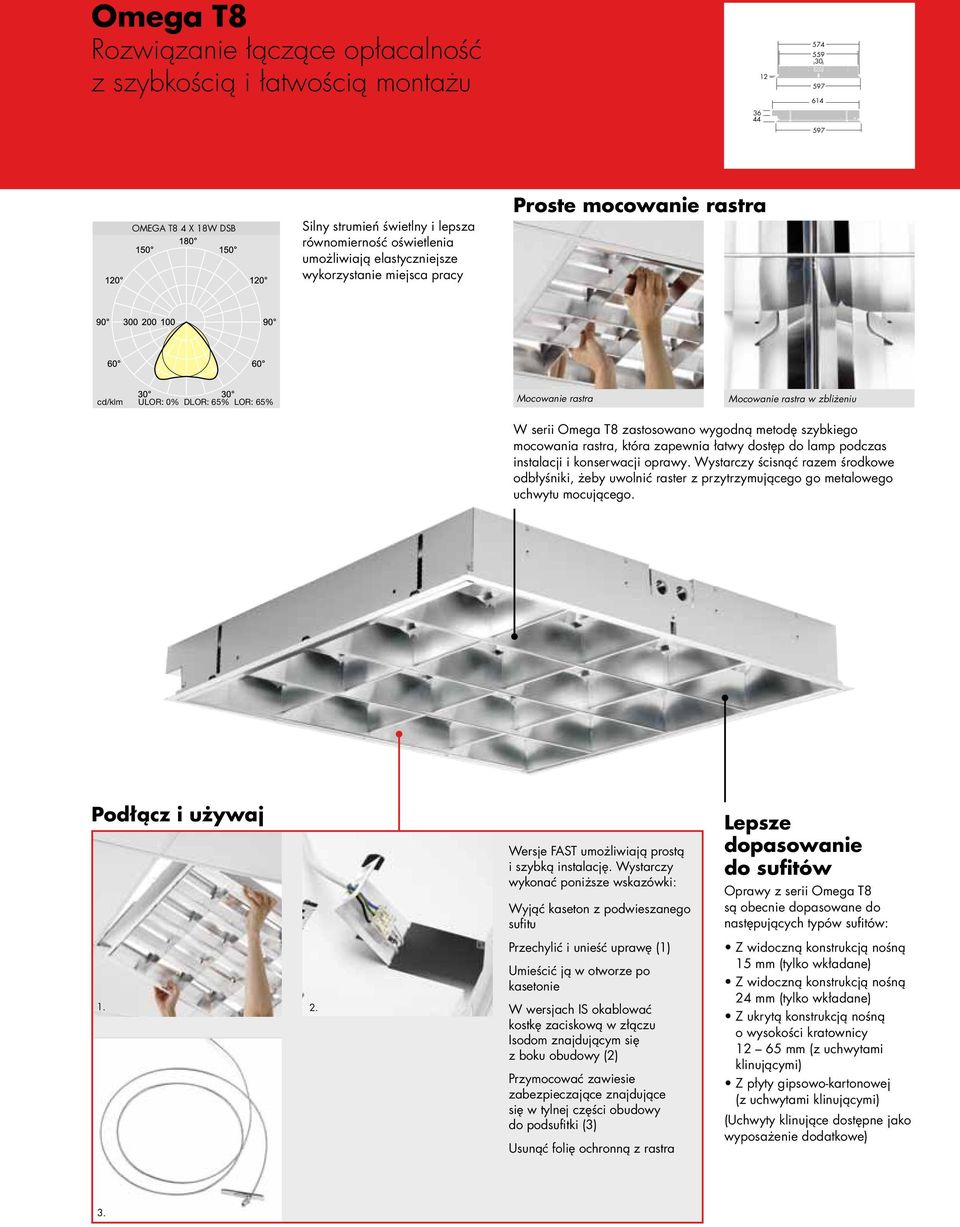

3 Omega T8 Rozwiązanie łączące opłacalność z szybkością i łatwością montażu OMEGA T8 4 X 18W DSB Silny strumień świetlny i lepsza równomierność oświetlenia umożliwiają elastyczniejsze wykorzystanie miejsca pracy Proste mocowanie rastra cd/klm ULOR: 0% DLOR: 65% LOR: 65% Mocowanie rastra Mocowanie rastra w zbliżeniu W serii Omega T8 zastosowano wygodną metodę szybkiego mocowania rastra, która zapewnia łatwy dostęp do lamp podczas instalacji i konserwacji oprawy. Wystarczy ścisnąć razem środkowe odbłyśniki, żeby uwolnić raster z przytrzymującego go metalowego uchwytu mocującego. Podłącz i używaj Wersje FAST umożliwiają prostą i szybką instalację. Wystarczy wykonać poniższe wskazówki: Wyjąć kaseton z podwieszanego sufitu Przechylić i unieść uprawę (1) Umieścić ją w otworze po kasetonie W wersjach IS okablować kostkę zaciskową w złączu Isodom znajdującym się z boku obudowy (2) Przymocować zawiesie zabezpieczające znajdujące się w tylnej części obudowy do podsufitki (3) Usunąć folię ochronną z rastra Lepsze dopasowanie do sufitów Oprawy z serii Omega T8 są obecnie dopasowane do następujących typów sufitów: Z widoczną konstrukcją nośną 15 mm (tylko wkładane) Z widoczną konstrukcją nośną 24 mm (tylko wkładane) Z ukrytą konstrukcją nośną o wysokości kratownicy mm (z uchwytami klinującymi) Z płyty gipsowo-kartonowej (z uchwytami klinującymi) (Uchwyty klinujące dostępne jako wyposażenie dodatkowe) 3.

4 Omega T5 Niewielka i wydajna, o doskonałych parametrach fotometrycznych Udoskonalone parametry fotometryczne OMEGA T5 4 X 14 W DSB cd/klm ULOR: 0% DLOR: 78% LOR: 78% Raster z nowego i udoskonalonego materiału zapewnia około 20% wydajniejszy strumień świetlny w porównaniu do swojego poprzednika, zapewniając środowiskom edukacyjnym, biurowym i handlu detalicznego wydajniejsze rozwiązanie oświetleniowe. Podłącz i używaj Seria opraw Omega T5 obejmuje obecnie wersje łatwe w montażu, o następujących dodatkowych cechach użytkowych: Źródła światła w komplecie Złącze Wieland zamontowane jako standard (w wersjach WL) Złącze Isodom umożliwiające dostęp do kostki zaciskowej z zewnątrz (w wersjach IS) Raster zabezpieczony folią ochronną Linkowe zawiesie zabezpieczające do przymocowania w podsufitce Lepsze dopasowanie do sufitów Oprawy z serii Omega T5 można obecnie montować w sufitach podwieszanych z ukrytą konstrukcją nośną i w sufitach z płyt gipsowokartonowych, używając niewielkich uchwytów klinujących (dostępnych jako wyposażenie dodatkowe). W celu zamontowania należy: Wsunąć obudowę w kratkę konstrukcji nośnej, równo z poziomem płyt sufitu (1) Od środka obudowy zabezpieczyć wszystkie 4 narożniki, wsuwając w otwory uchwyty klinujące (2) Umieścić lampy w uchwytach Wsunąć 2 panele maskujące w odpowiednie miejsca (3) Włożyć raster w uchwyty zatrzaskowe (4) Płaska konstrukcja obudowy Dzięki atrakcyjnej, płaskiej obudowie Omega T5 jest idealnym rozwiązaniem w miejscach, gdzie przestrzeń nadsufitowa jest ograniczona

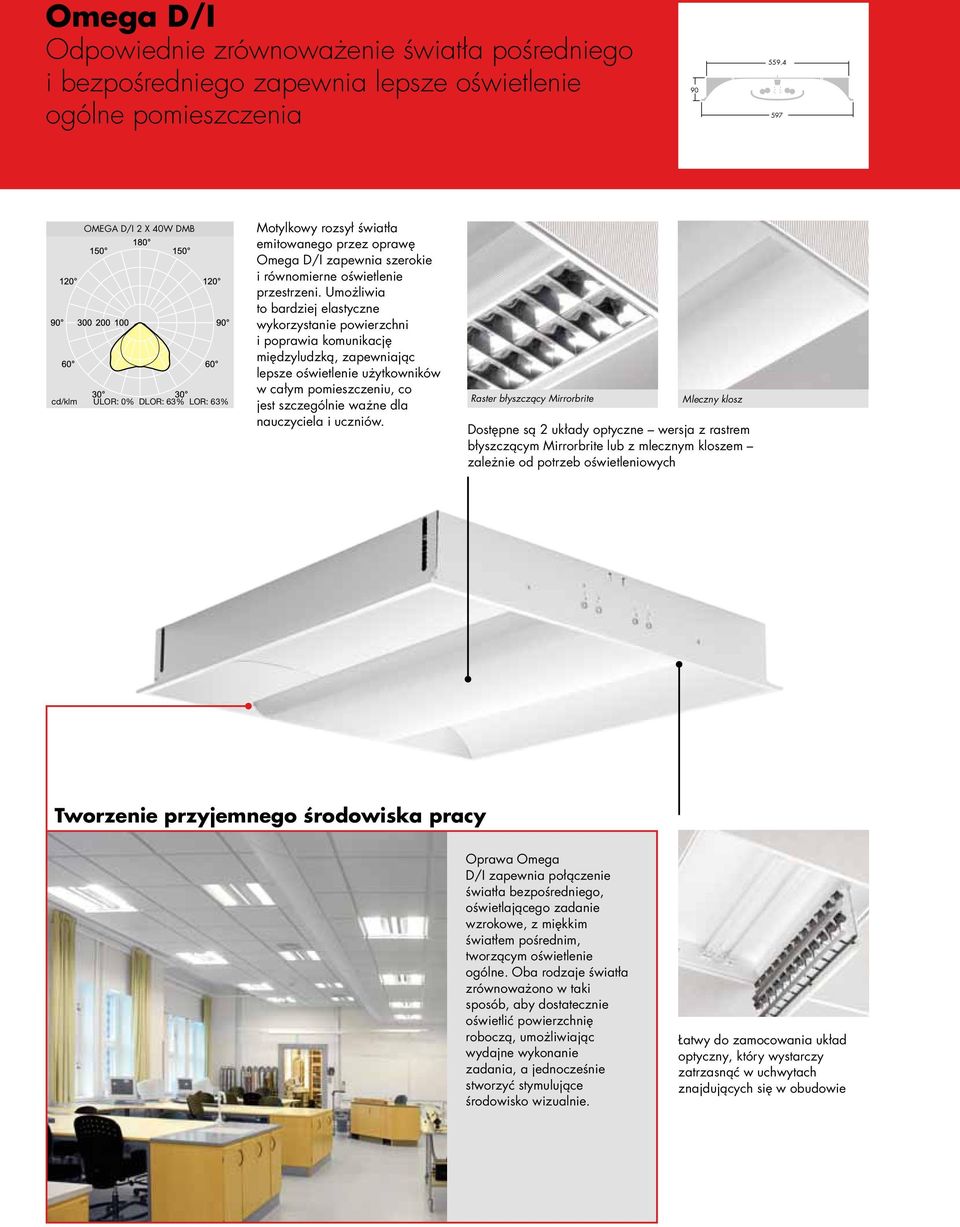

5 Omega D/I Odpowiednie zrównoważenie światła pośredniego i bezpośredniego zapewnia lepsze oświetlenie ogólne pomieszczenia OMEGA D/I 2 X 40W DMB Motylkowy rozsył światła emitowanego przez oprawę Omega D/I zapewnia szerokie i równomierne oświetlenie przestrzeni. Umożliwia to bardziej elastyczne wykorzystanie powierzchni i poprawia komunikację międzyludzką, zapewniając lepsze oświetlenie użytkowników w całym pomieszczeniu, co cd/klm ULOR: 0% DLOR: 63% LOR: 63% Raster błyszczący Mirrorbrite Mleczny klosz jest szczególnie ważne dla nauczyciela i uczniów. Dostępne są 2 układy optyczne wersja z rastrem błyszczącym Mirrorbrite lub z mlecznym kloszem zależnie od potrzeb oświetleniowych Tworzenie przyjemnego środowiska pracy Oprawa Omega D/I zapewnia połączenie światła bezpośredniego, oświetlającego zadanie wzrokowe, z miękkim światłem pośrednim, tworzącym oświetlenie ogólne. Oba rodzaje światła zrównoważono w taki sposób, aby dostatecznie oświetlić powierzchnię roboczą, umożliwiając wydajne wykonanie zadania, a jednocześnie stworzyć stymulujące środowisko wizualnie. Łatwy do zamocowania układ optyczny, który wystarczy zatrzasnąć w uchwytach znajdujących się w obudowie

6 Seria Omega Źródła światła Omega T8: Świetlówka liniowa 18W, T26 (T8) (FD). Trzonek: G13 Omega T5: Świetlówka liniowa 14W, T16 (T5) (FDH). Trzonek: G5 Omega D/I: Świetlówka kompaktowa 40W, 55W TC-L (FSD). Trzonek: 2G11 Świetlówka liniowa 24W, T16 (T8) (FDH). Trzonek: G5 Wykonanie: Obudowa: stal malowana na biało farbą o silnym połysku Układ optyczny T8: aluminium błyszczące(mirrorbrite) lub matowe (Satinbrite) albo płaskie, krzyżujące się Układ optyczny T5: aluminium błyszczące (Mirrorbrite) lub matowe (Satinbrite) Układ optyczny D/I: raster Mirrorbrite z błyszczącego aluminium lub mleczny klosz Montaż Oprawy zaprojektowane do szybkiej i łatwej instalacji, równolegle lub pod kątem prostym do konstrukcji nośnej sufitu. Można montować od dołu lub wsunąć w kratki konstrukcji, zależnie od typu sufitu. Przy montażu od dołu niezbędne niewielkie uchwyty klinujące (sprzedawane jako wyposażenie dodatkowe). Odpowiednie do montażu w sufitach z płyt gipsowokartonowych i kasetonowych sufitach podwieszanych. Wersja z kloszem możliwa do montażu wyłącznie w stropach podwieszanych o widocznej konstrukcji nośnej T 15mm lub 24mm poprzez położenie na konstrukcji stropu. Uchwyt mocujący raster umożliwia łatwą wymianę lamp. Normy Projekt i produkcja zgodne z EN60598 EN (wersje awaryjne) Klasa I bezpieczeństwa Odporność ogniowa 850 C Ta: 25 C IP20 Sposób zamawiania Opis Wersje standardowe Wersje ośw. Awaryjnego Kod Ilcos Gniazdo Ciężar (kg) Symb. zam. Ciężar (kg) Symb. zam. Omega T8 Wersje standardowe z elektronicznym układem zasilającym OMEGA2 4X18W T26 HF DMB L000 FD G13 4, , OMEGA2 4X18W T26 HF DSB L000 FD G13 4, , OMEGA2 4X18W T26 HF PSB L000 FD G13 3, , Wersje standardowe z elektronicznym układem zasilającym ze ściemnianiem OMEGA2 4X18W T26 HFD DMB L000 FD G13 4, , OMEGA2 4X18W T26 HFD DSB L000 FD G13 4, , OMEGA2 4X18W T26 HFD PSB L000 FD G13 4, , Wersje FAST z elektronicznym układem zasilającym ( podłącz i używaj ) OMEGA2 FAST 4X18W T26 HF IS DMB L840 FD G13 4, , OMEGA2 FAST 4X18W T26 HF IS DSB L840 FD G13 4, , OMEGA2 FAST 4X18 T26 HF IS PSB L840 FD G13 4, , Wersje FAST z elektronicznym układem zasilającym i ściemnianiem ( podłącz i używaj ) OMEGA2 FAST 4X18W T26 HFD IS DMB L840 FD G13 4, , OMEGA2 FAST 4X18W T26 HFD IS DSB L840 FD G13 4, , OMEGA2 FAST 4X18W T26 HFD IS PSB L840 FD G13 4, , Omega T5 Wersje standardowe z elektronicznym układem zasilającym OMEGA2 4X14W T16 HF DMB L000 FDH G5 3, , OMEGA2 4X14W T16 HF DSB L000 FDH G5 3, , Wersje standardowe z elektronicznym układem zasilającym ze ściemnianiem OMEGA2 4X14W T16 HFD DMB L000 FDH G5 4, , OMEGA2 4X14W T16 HFD DSB L000 FDH G5 4, , Wersje FAST z elektronicznym układem zasilającym ( podłącz i używaj ) OMEGA2 FAST 4X14W T16 HF IS DMB L840 FDH G5 4, , OMEGA2 FAST 4X14W T16 HF IS DSB L840 FDH G5 4, , Wersje FAST z elektronicznym układem zasilającym i ściemnianiem ( podłącz i używaj ) OMEGA2 FAST 4X14W T16 HFD IS DMB L840 FDH G5 4, , OMEGA2 FAST 4X14W T16 HFD IS DSB L840 FDH G5 4, , Omega D/I OMEGA DI 2X24W T16 HF DMB L840 FDH G5 4, , OMEGA DI 2X40W TC-L HF DMB L840 FSD 2G11 4, , OMEGA DI 2X40W TC-L HF OP L840 FSD 2G11 4, , OMEGA DI 1X55W TC-L HF DMB L840 FSD 2G11 4, , Wyposażenie dodatkowe MINI WEDGE Zestaw 4 niewielkich uchwytów klinujących DMB - Raster błyszczący, DSB - Raster matowy, PSB - Raster prosty, OP - Mleczny klosz, L000 - bez lamp, L840 - z lampami typu 4000K, IS - złącze Isodom Powyższe zestawienie obejmuje sposób zamawiania najpopularniejszych produktów Zapraszamy do odwiedzenia naszego katalogu internetowego, gdzie znajdą Państwo pełen asortyment serii Omega:

7 Charakterystyka serii nowa konstrukcja Seria Omega obejmuje oprawy wbudowane o wysokiej sprawności, dostosowane do potrzeb instalatora Najważniejsze cechy Więcej światła, mniejsze wydatki zwiększenie sprawności świetlnej o 20% (Omega T5) Niezwykle szybka instalacja (wersje FAST) Łatwe dopasowanie do różnych typów sufitu Doskonała cena i dostępność Idealna wersja dla każdego zastosowania Dobre parametry oświetleniowe: wydolność wzrokowa Szeroki rozsył światła zapewnia dobrą równomierność oświetlenia oraz możliwość elastycznego wykorzystania środowiska pracy Dobre modelowanie twarzy i powierzchni pionowych (np. regałów z książkami) dzięki doskonałej luminancji pionowej, szczególnie w przypadku opraw Omega D/I Skuteczność: zmniejszenie zużycia energii Wyłącznie elektroniczne układy zapłonowe, co zapewnia zmniejszenie poboru mocy i wydłużenie trwałości użytkowej lamp, a tym samym zmniejsza koszty eksploatacji Opcje ze ściemnianiem, wykorzystujące czujniki światła dziennego i obecności (tylko Omega T8 i T5) Dostępne wersje podłącz i używaj, skracające czas instalacji (tylko Omega T8 i T5) Wygoda: Zapewnienie ludziom zadowolenia i stymulacji Wpuszczane oprawy umożliwiają umieszczenie źródeł światła w suficie, dzięki czemu nie zakłócają one przestrzeni pomieszczenia Połączenie światła bezpośredniego z pośrednim pozwala stworzyć miłą i przyjazną atmosferę (tylko Omega D/I) Wersje z rastrem bardzo dobrze ograniczają olśnienia

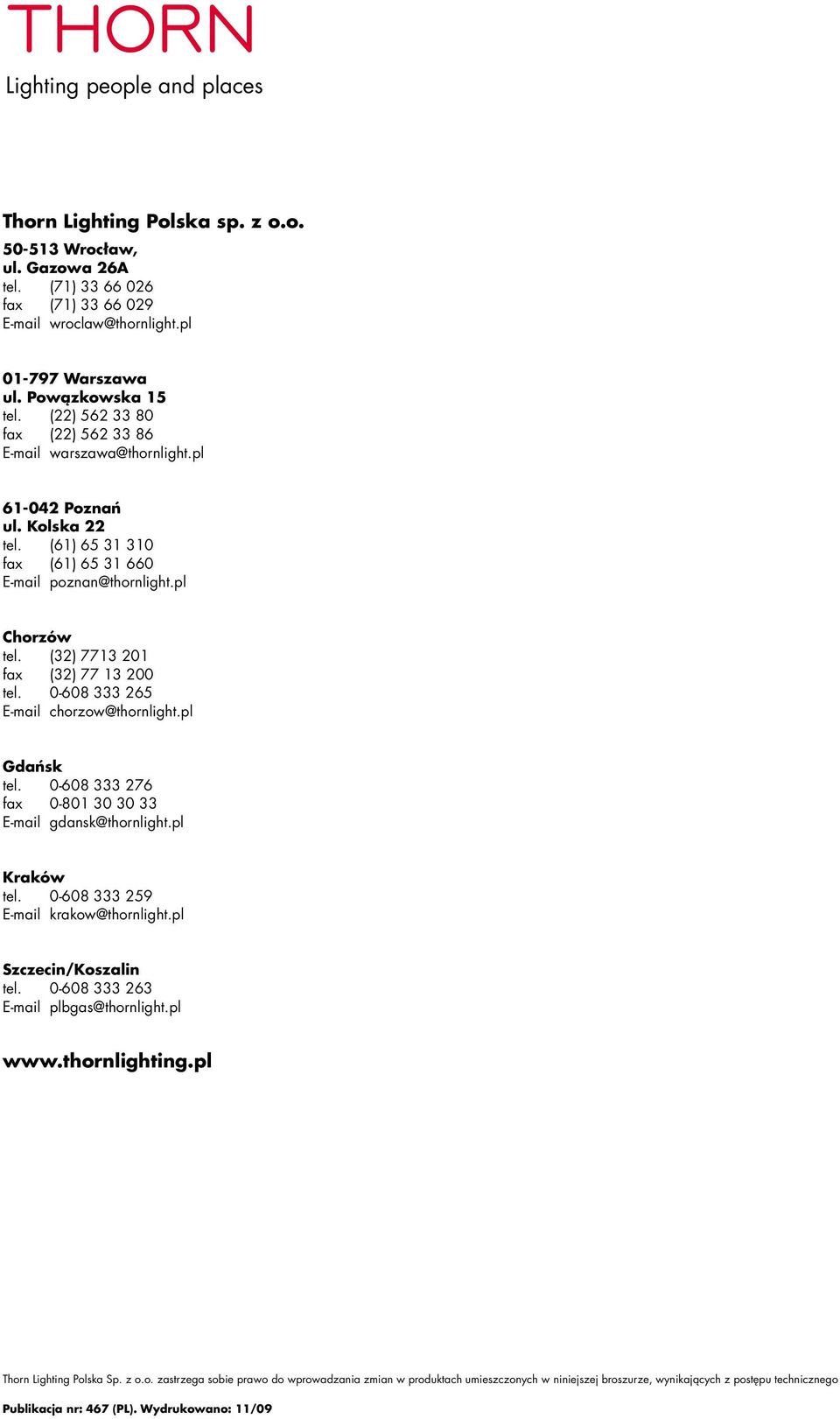

8 Lighting people and places Thorn Lighting Polska sp. z o.o Wrocław, ul. Gazowa 26A tel. (71) fax (71) wroclaw@thornlight.pl Warszawa ul. Powązkowska 15 tel. (22) fax (22) warszawa@thornlight.pl Poznań ul. Kolska 22 tel. (61) fax (61) poznan@thornlight.pl Chorzów tel. (32) fax (32) tel chorzow@thornlight.pl Gdańsk tel fax gdansk@thornlight.pl Kraków tel krakow@thornlight.pl Szczecin/Koszalin tel plbgas@thornlight.pl Thorn Lighting Polska Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w produktach umieszczonych w niniejszej broszurze, wynikających z postępu technicznego Publikacja nr: 467 (PL). Wydrukowano: 11/09
