Primata. Kompleksowy system oświetleniowy dla łatwego zaplanowania rozmieszczenia

Transkrypt

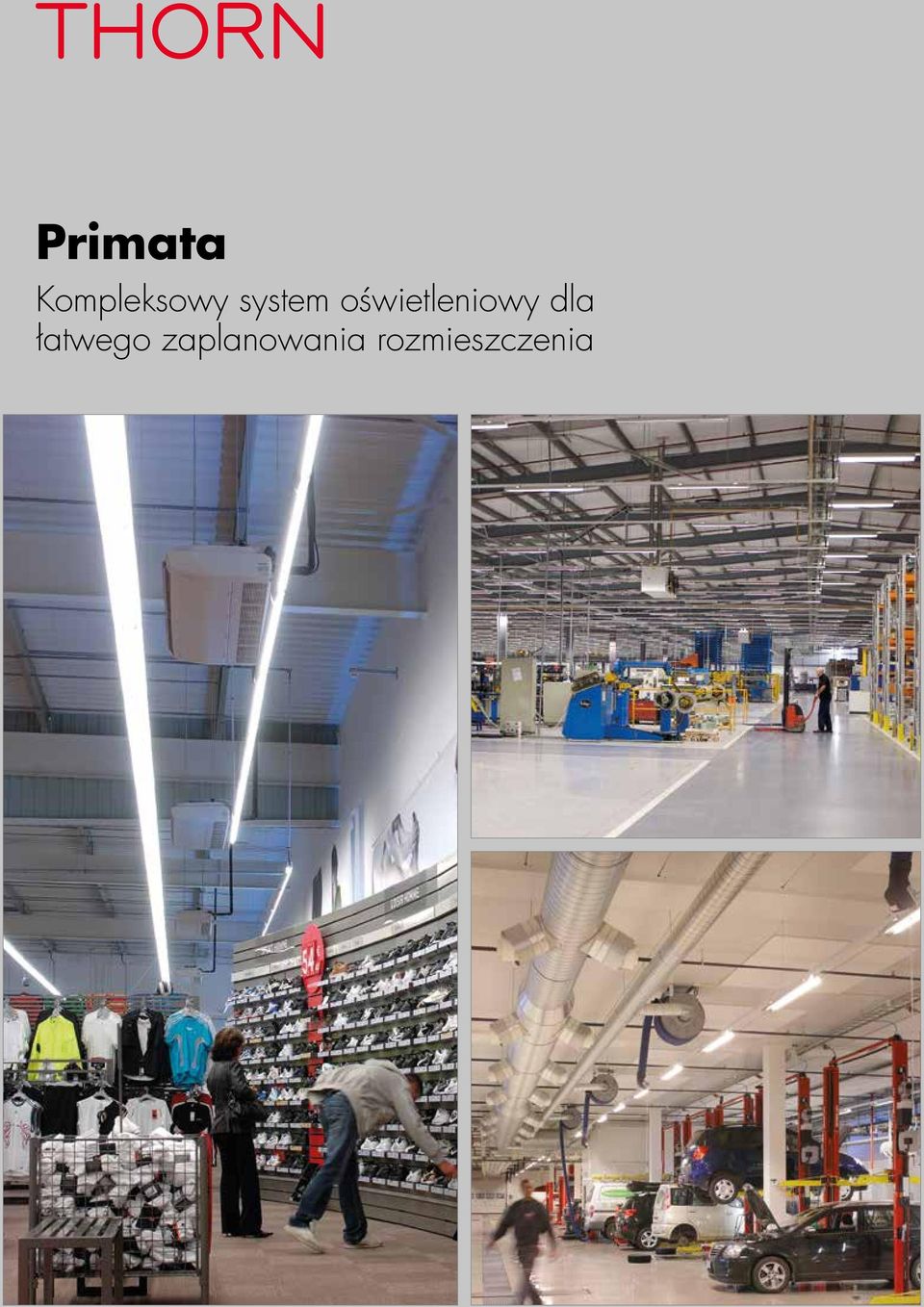

1 Primata Kompleksowy system oświetleniowy dla łatwego zaplanowania rozmieszczenia

2 Przedstawiamy Primata Wersje z diodą LED Odbłyśniki T16 (T5) Obudowy T16 (T5) Primata KOMPLEKSOWY SYSTEM OŚWIETLENIOWY DLA ŁATWEGO ZAPLANOWANIA ROZMIESZCZENIA Obiekty przemysłowe Placówki handlowe Obiekty wypoczynkowo-rekreacyjne

3 System modułowy, łączący łatwość rozplanowania z doskonałą efektywnością energetyczną. Dostępny w wersji LED lub T16 (T5), Primata jest systemem modułowym, zapewniającym różne charakterystyki rozsyłu światła, umożliwiając łatwe zaplanowanie oświetlenia takich miejsc jak obiekty przemysłowe i handlowe, hale logistyczne, magazyny i supermarkety.

4 Primata Wersje LED i T16 (T5) Awaryjny Czujnik PST Moduł wypełniający Tunel kablowy Primata LED OO Różne natężenie światła, od lm do lm OO Dostępna długość: 2 m i 3 m OO Doskonała skuteczność świetlna oprawy do 140 lm/w OO Trzy rodzaje rozsyłu światła wąsko i szerokostrumieniowy oraz podwójny asymetryczny. OO Wersje HF i DALI

5 SZYBKA INSTALACJA ŁATWOŚĆ KOMPLETOWANIA ŁATWE PLANOWANIE INSTALACJI Primata jest przeznaczona do montażu nastropowego lub zwieszanego i zaprojektowana jest do szybkiej instalacji, bez konieczności użycia narzędzi. Oba systemy oświetlenia, zarówno LED jak i T16 (T5) pozwalają na wykorzystanie dodatkowych akcesoriów, takich jak moduły czujników awaryjnych i PST. Primata T5 OO statecznik wielostrumieniowy (HFM) 35/49/80 W OO Wybór pojedynczego lub podwójnego źródła światła OO Dostępna pojedyncza lub podwójna długość OO Wybór charakterystyki rozsyłu światła: sześć odbłyśników i dwie obudowy

6 Primata Zastosowania i rozsył światła Wersje diod LED Wąskostrumieniowy LED Odpowiedni do przestrzeni magazynowych lub sklepowych z niskim sufitem i wąskimi przejściami pomiędzy regałami, gdzie oświetlenie jest potrzebne na najniższej półce, np. wąskie pomieszczenia z regałami, punkty odbioru przez kurierów, archiwa, normalnej i średniej wysokości. Szerokostrumieniowy LED Odpowiedni do większych, otwartych przestrzeni, gdzie ważne jest oświetlenie z więcej niż jednego kierunku. System stosowany jest w miejscach bez stałych regałów, ale gdzie może odbywać się ruch i ustawianie pudeł lub potrzebne jest oświetlenie do obsługi maszyn, np. handel w halach, magazyny logistyczne lub produkcja przemysłowa. Podwójny asymetryczny LED Idealny do oświetlenia ekspozycji produktów na półkach, po każdej stronie przejścia między regałami sklepowymi lub magazynowymi o wysokości ok. 3 m, np. pomieszczenia sklepowe, regały sklepowe, gdzie oświetlenie biegnie wzdłuż rzędów regałów. Odbłyśniki T16 (T5) Biały odbłyśnik T16 (T5) Zwykły, biały układ optyczny przydatny na otwartych przestrzeniach, które wymagają równomiernego oświetlenia powierzchni pionowych we wszystkich kierunkach, ze zwykłego poziomu sufitu, np. lady lub stoły do sortowania lub wysyłki. Asymetryczny T16 (T5) Idealny do oświetlenia produktów na półkach ustawionych pod ścianami supermarketu. Zapewnia bardzo dobre oświetlenie wystawionych towarów, przy minimalnych olśnieniach pozostałych przestrzeni sklepowych. Nadaje się zarówno do obiektów logistycznych jak i przemysłowych, gdzie składowanie odbywa się tylko po jednej stronie przejścia. Podwójny asymetryczny T16 (T5) Idealny do oświetlenia ekspozycji produktów na półkach, po każdej stronie przejścia między regałami sklepowymi lub magazynowymi o wysokości ok. 3 m, np. pomieszczenia sklepowe, regały sklepowe, gdzie oświetlenie biegnie wzdłuż rzędów regałów. 06 Primata

7 Odbłyśniki T16 (T5) ciąg dalszy Szerokostrumieniowy T16 (T5) Odpowiedni do większych, otwartych przestrzeni, gdzie ważne jest oświetlenie z więcej niż jednego kierunku. System stosowany jest w miejscach bez stałych regałów, ale gdzie może odbywać się ruch i ustawianie pudeł lub potrzebne jest oświetlenie do obsługi maszyn, np. handel w halach, magazyny logistyczne lub produkcja przemysłowa. T16 (T5) o wąskim strumieniu Odpowiedni do przestrzeni magazynowych lub sklepowych z niskim sufitem i wąskimi przejściami pomiędzy regałami, gdzie oświetlenie jest potrzebne na najniższej półce, np. wąskie pomieszczenia z regałami, punkty odbioru przez kurierów, archiwa, normalnej i średniej wysokości. T16 (T5) o intensywnym, wąskim strumieniu Idealny do przestrzeni z wysokimi regałami w magazynach logistycznych lub handlowych, gdzie sufit i regały sięgają bardzo wysoko, a światło jest potrzebne do oświetlenia także samego dołu przejścia. Obudowy T16 (T5) IP50 T16 (T5) Odpowiednia do przestrzeni przemysłowych lub warsztatów, w których z czasem może osadzać się kurz, gdzie wykorzystywane są zarówno maszyny jak i regały, np. warsztaty, magazyny, składy materiałów. Raster T16 (T5) Przeznaczona do powierzchni handlowych oraz przemysłowych i logistycznych, gdzie wymagana jest kontrola olśnień oraz w pewnym stopniu oświetlenie sufitów i górnych ścian. Świetnie nadaje się do zapewnienia drożności w środowisku, w którym panuje szybkie tempo i stres, takim jak biura logistyczne, punkty dyspozytorskie i lady sklepowe. Primata 07

8 Szybka instalacja Primata System wtykowy w celu idealnego dopasowania Zasilanie trójfazowe Gniazdo 7-biegunowe przelotowe Proste ale inteligentne funkcje, aby zaoszczędzić cenny czas Jako liniowy system oświetleniowy, składający się tylko ze standardowego modułu, modułu końcowego oraz zaślepek końcowych, Primata może być prosto zamówiona i szybko zainstalowana. Beznarzędziowe podłączenie, zarówno mechaniczne jak i elektryczne: moduły dopasowują się do siebie i blokują nawzajem, podczas gdy wtyki zapewniają bezproblemowe podłączenie elektryczne, ograniczając czas instalacji do minimum. Okablowanie przelotowe dzięki siedmiu biegunom, które umożliwiają proste złączenie. W układzie trójfazowym można połączyć do trzech grup opraw. W ten sposób mogą zostać oświetlone tylko niektóre obszary lub tylko co druga lub co trzecia oprawa może być włączana, kiedy potrzebne jest mniejsze natężenie oświetlenia. Po zainstalowaniu i podłączeniu systemu, mocowane są boczne osłony, aby stworzyć jednolitą, nie rzucającą się w oczy powierzchnię. WAŻNE: Jeśli długość systemu przekroczy 50 metrów, zalecamy podłączenie dodatkowego zasilania 08 Primata

9 Światło potrzebne w ciągłym systemie liniowym 3 m 100% światła 3 m 50% światła 1,5 m Moduły bezświetlne 100% 66% 50% 33% Zastosowanie Primata Poprzez połączenie 100% oświetlenia, 50% oświetlenia oraz modułów bezświetlnych, Primata może spełnić wszelkie wymagania w zakresie oświetlenia. Poprzez dodanie pustych modułów, przestrzenie pomiędzy oświetlonymi powierzchniami mogą być zwiększone w miarę konieczności, aby spełnić wymagania w zakresie oświetlenia *dostępne tylko w przypadku T16 (T5) Primata 09

10 Primata Sprawność energetyczna Opcje ściemniania sterowane za pomocą światła dziennego lub wyłączania oświetlenia w zależności od natężenia światła dziennego, dzięki czemu energia jest oszczędzana bez zmniejszania natężenia oświetlenia Sterowanie przez czujniki obecności zapewnia, że włączone są tylko te światła, które są niezbędne, oszczędzając energię w okresach mniej intensywnego ruchu Lepsze warunki widzenia dzięki różnorodnej i specjalnie zaprojektowanych układach optycznych, aby zapewnić optymalne światło dla żądanych zastosowań Lepsza sprawność optyczna i elektryczna, wszystkie produkty serii Primata osiągają skuteczność świetlną do 140 lm/w Aby uzyskać więcej informacji o 15 sposobach zwiększenia wydajności energetycznej, prosimy odwiedzić stronę: econtrol 10 Primata

11 Używaj, zamiast marnować! NOW! Światło, którego koszt się zwraca. Dzięki NOW! otrzymujesz atrakcyjny pakiet: Zmiana oświetlenia na zaawansowane rozwiązanie wykorzystujące oprawy LED-owe oraz inteligentną kontrolę oświetlenia nie będzie cię kosztowała nawet o euro więcej. Nie musisz przejmować się wymianą opraw, uruchamianiem systemu ani jego konserwacją. Wręcz przeciwnie: zaoszczędzona energia elektryczna natychmiast zmniejszy bieżące koszty operacyjne. Aby uzyskać więcej informacji, prosimy o skontaktowanie się z lokalnym przedstawicielem ds. sprzedaży. Wszystko w cenie i pod klucz. Od projektu, przez instalację i uruchomienie systemu przez regularną konserwację, za wszystkie zadania związane z oświetleniem jest odpowiedzialny zespół NOW! Dbamy o zapewnienie oświetlenia, podczas kiedy ty możesz skoncentrować się na podstawowej działalności. Natychmiastowa oszczędność kosztów operacyjnych Od pierwszego dnia po uruchomieniu nowej instalacji oświetleniowej, zaczniesz oszczędzać pieniądze. Część zaoszczędzonych kosztów energii elektrycznej staje się twoją bezpośrednią korzyścią. W ten sposób zwiększasz płynność, potrzebną do innych inwestycji. MAGNETYCZNY Bieżące koszty operacyjne KORZYŚCI + ZYSK Natychmiastowy zysk NOW! RATA Regularne płatności LED Przyszłe koszty operacyjne Brak konieczności konserwacji Czasochłonne procedury wymiany lamp lub naprawiania opraw, z wykorzystaniem specjalnych narzędzi, generujących wysokie koszty pracownicze należą do przeszłości. Te koszty nie będą już więcej ponoszone, ponieważ konserwacja jest częścią umowy z NOW! Lepsza jakość oświetlenia Dzięki innowacyjnym, rozwiązaniom LED w zakresie oświetlenia opartym na specjalnie dobranym układzie optycznym, poprawiona jest jakość oświetlenia oraz postrzeganie światła. Dzięki temu pracownicy są w stanie lepiej radzić sobie ze spoczywającymi na nich zadaniach i mogą unikać błędów. Mniejsza emisja CO 2 Dzięki wydajnemu systemowi oświetlenia oraz niższemu zużyciu energii, emisja CO 2 może zostać zmniejszona. Oznacza to poprawę równowagi ekologicznej oraz niższe koszty certyfikatów CO 2. Brak problemów z zabronionymi lampami Nisko wydajne lampy są stopniowo wycofywane z rynku dzięki unijnemu zakazowi ich sprzedaży. Dzięki odnowieniu systemu oświetlenia, problem nieuchronnej modernizacji sam się rozwiązuje. Dzisiaj Po zmianie, dzięki umowie NOW! Primata 11

12 Zamawianie systemu Primata Sześć prostych kroków aby ułatwić składanie zamówienia Krok pierwszy» Zasilanie Zasilanie Krok drugi» Zestawy montażowe Montaż Łańcuch Linkowy Bezpośrednio na suficie Zatrzask montażowy Hak Łańcuch pleciony Krok trzeci» Oprawa T5 100% 50% Koniec Moduł wypełniający Krok czwarty» Części optyczne Odbłyśniki Obudowy Białe Asymetryczny Podwójny Szerokostrumieniowy asymetryczny Wąskostrumieniowy Intensywny wąski strumień IP50 Raster Zestaw kontroli olśnień Krok piąty» Zaślepki końcowe Zaślepki końcowe T5 Zaślepki końcowe obudowy Krok szósty» Wyposażenie dodatkowe Czujnik PST Tunel kablowy Moduł wypełniający Awaryjny 12 Primata

13 Primata LED Primata LED zapewnia wyjątkową skuteczność świetlną (140 lm/w), w zakresie od do lm. Wypełnienie, belka, optyka oraz źródło światła LED są połączone w jedno, zintegrowane rozwiązanie. Oprawy mogą być ze sobą łączone, aby dostarczyć ciągłe (100%) linie światła lub mogą być połączone z modułami wypełniającymi aby spełnić różne wymagania w zakresie oświetlenia (np. 50%). Primata LED jest dostępna w wąskiej, szerokiej oraz podwójnej asymetrycznej wersji strumienia rozsyłu światła oraz długościach od 750 mm do mm. Minimalna konieczność konserwacji dzięki długiej trwałości użytkowej ( godzin L90). LED 100% Koniec Moduł wypełniający Rodzaj rozsyłu światła Wąska Szeroka Podwójny asymetryczny Primata T5 Primata T5 oferuje szeroki wybór specjalnie zaprojektowanych odbłyśników (biały, szerokostrumieniowy, perforowany podwójnie asymetryczny, asymetryczny, wąskostrumieniowy oraz o intensywnym wąskim strumieniu) oraz obudów (IP50 lub rastry w celu kontroli olśnień), aby spełnić wszelkie potrzeby. Primata T5 zapewnia swobodę i elastyczność ciągłego systemu oświetlenia (100%) a także możliwość zaprojektowania opcji 50% oświetlenia oraz modułów wypełniających, umożliwiając dopasowanie światła do szczególnych wymagań. Dostępny zakres długości od 735 mm do mm. Zaślepki końcowe LED Primata 13

14 Primata LED Informacja o produkcie oraz składanie zamówienia Modułowy system oświetleniowy umożliwiający łatwe zaplanowanie rozmieszczenia Jedno, zintegrowane rozwiązanie: wypełnienie, belka, optyka oraz LED są połączone, tworząc ciągłą i jednorodną linię światła Doskonała efektywność energetyczna do 140 lm/w Szybka instalacja, bez konieczności użycia narzędzi Zastosowania Przemysł i handel Hale logistyczne Magazyny Supermarkety Informacje o oprawie Okres eksploatacji: godzin przy L90 i Ta 35 C Strumień świetlny: Od lm do lm Do 140 Llm/W Temperatura barwowa: 4000 K CRI: 80 Normy Materiały/Wykonanie Zestawy montażowe: Stal nierdzewna Oprawa oraz moduły wypełniające: Gięta blacha stalowa lakierowana białym poliestrem Zaślepki końcowe: plastikowe Montaż System oświetleniowy, który umożliwia konfigurację ciągłego systemu oświetlenia do montażu nasufitowego lub w obudowie zwieszanej na linkach lub łańcuchach. Wszystkie moduły są wyposażone w 7-biegunowe gniazdo przelotowe, umożliwiające ich połączenie ze sobą. Zaprojektowane tak, aby możliwa była szybka instalacja mechaniczna i elektryczna, bez użycia narzędzi. Kabel zasilający oraz zaślepki końcowe zamawiane są oddzielnie. Układ optyczny, wyposażenie dodatkowe oraz zaślepki końcowe montowane są do oprawy bez narzędzi. Specyfikacja Opis: Modułowy, ciągły system oświetlenia z szyną, oprawą, układem optycznym oraz źródłem światła LED dostarczany razem, umożliwia instalację elektryczną i mechaniczną bez użycia narzędzi. Dostępny w dwóch długościach, z dwoma układami optycznymi oraz w pakietach w przedziale od do lumenów. Model: Thorn Primata LED. Puste moduły Oprawy oświetleniowe L750: L = 750mm L1000: L = 1000mm L1500: L = 1500mm L2000: L = 2000mm L3000: L = 3000mm L735: L = 735mm L1471: L = 1471mm L2941: L = 2941mm L2000: L = 2000mm L3000: L = 3000mm 68 L1471: L = 1471mm L2941: L = 2941mm LED T5 LED T5 14 Primata

15 Sposób zamawiania Krok pierwszy» Zasilanie ZASILANIE PRIM Zasilanie elektryczne Krok drugi» Zestawy montażowe PRIM FIX Mocowanie na suficie PRIM FIX/CAD Mocowanie zawiesia ślizgowego PRIM FIX/CH Zawieszenie łańcucha PRIM MSW1 1M + CADDY CLIP 1-metrowe linka z zawiesiem ślizgowym PRIM MSW1 2M + CADDY CLIP 2-metrowe linka z zawiesiem ślizgowym PRIM MSW1 5M + CADDY CLIP 5-metrowe linka z zawiesiem ślizgowym Krok trzeci» Oprawa i krok czwarty» Części optyczne Długość Opis HF Podwójny asymetryczny HFIX Szerokostrumieniowy Wąskostrumieniowy Szerokostrumieniowy Wąskostrumieniowy Podwójny asymetryczny 2 m Standardowe natężenie światła (7 400 lm) Standardowe natężenie światła (7 400 lm) - Element końcowy Wysokie natężenie światła ( lm) Wysokie natężenie światła ( lm) - Element końcowy m Standardowe natężenie światła ( lm) Standardowe natężenie światła ( lm) - Element końcowy Wysokie natężenie światła ( lm) Wysokie natężenie światła ( lm) - Element końcowy PRIM L750 LED INFILL SET Moduł wypełniający PRIM L1000 LED INFILL SET Moduł wypełniający PRIM L1500 LED INFILL SET Moduł wypełniający PRIM L2000 LED INFILL SET Moduł wypełniający PRIM L3000 LED INFILL SET Moduł wypełniający Krok piąty» Zaślepki końcowe ZAŚLEPKA PRIMATA LED (PARA) 2 x oprawki do LED Krok szósty» Wyposażenie dodatkowe PRIM CABLE DUCT 3000 SET Wyposażenie dodatkowe tunelu kablowego PRIM L750 VOYAGER LED ROUTE E3 SET Moduł LED oświetlenia awaryjnego PRIM L750 VOYAGER LED ROUTE E3 END SET Moduł końcowy LED oświetlenia awaryjnego PRIM L750 VOYAGER LED AREA E3 SET Moduł końcowy LED oświetlenia ewakuacyjnego PRIM L750 VOYAGER LED AREA E3 END SET Moduł końcowy LED oświetlenia ewakuacyjnego PRIM PST LED SET Moduł LED z czujnikiem PST PRIM PST LED END SET Moduł końcowy LED z czujnikiem PST Primata 15

16 Primata T5 Informacja o produkcie oraz składanie zamówienia Modułowy system oświetleniowy umożliwiający łatwe zaplanowanie rozmieszczenia Szeroki wybór specjalnie zaprojektowanych układów optycznych oraz obudów do wszelkich wymagań Szybka instalacja, bez konieczności użycia narzędzi Dostępny jako ciągłe linie światła (100%) lub specjalnie zaprojektowane opcje 50% Zastosowania Przemysł i handel Hale logistyczne Magazyny Supermarkety Normy Materiały/Wykonanie Zestawy montażowe: Stal nierdzewna Oprawa oraz moduły wypełniające: Gięta blacha stalowa lakierowana białym poliestrem Odbłyśniki: Polipropylen, błyszczące oraz perforowane, błyszczące aluminium Obudowy: Gięta stal perforowana, lakierowana piecowo na biało z białym rastrem ze stali perforowanej oraz obudowy z blachy stalowej z plastikowym kloszem PMMA. Zaślepki końcowe: plastikowy Montaż System oświetleniowy, który umożliwia konfigurację ciągłego systemu oświetlenia do montażu nasufitowego lub w obudowie zwieszanej na linkach lub łańcuchach. Wszystkie moduły są wyposażone w 7-biegunowe gniazdo przelotowe, umożliwiające ich połączenie ze sobą. Zaprojektowane tak, aby możliwa była szybka instalacja mechaniczna i elektryczna, bez użycia narzędzi. Kabel zasilający oraz zaślepki końcowe zamawiane są oddzielnie. Układ optyczny, wyposażenie dodatkowe oraz zaślepki końcowe montowane są do oprawy bez narzędzi. Specyfikacja Opis: Modułowy, ciągły system oświetlenia z szyną i oprawą, dostarczany razem, umożliwia instalację elektryczną i mechaniczną bez użycia narzędzi. Dostępny o mocy 35/49/80 W, w zakresie długości od 735 mm do mm oraz różnych układach optycznych dla szczególnych zastosowań. Model: Thorn Primata T5. Odbłyśniki T16 (T5) L = 1471mm L = 1471mm L = 1471mm L = 1471mm Biały odbłyśnik Asymetryczny Wąskostrumieniowy Intensywny wąski strumień Odbłyśniki T16 (T5) Obudowy T16 (T5) L = 1471mm L = 1471mm L = 1471mm L = 1471mm Podwójny asymetryczny Szerokostrumieniowy IP50 Raster 16 Primata

17 Sposób zamawiania Krok pierwszy» Zasilanie ZASILANIE PRIM Zasilanie elektryczne Krok drugi» Zestawy montażowe PRIM FIX Mocowanie na suficie PRIM FIX/CAD Mocowanie zawiesia ślizgowego PRIM FIX/CH Zawieszenie łańcucha PRIM MSW1 1M + CADDY CLIP 1-metrowe linka z zawiesiem ślizgowym PRIM MSW1 2M + CADDY CLIP 2-metrowe linka z zawiesiem ślizgowym PRIM MSW1 5M + CADDY CLIP 5-metrowe linka z zawiesiem ślizgowym Krok trzeci» Oprawa Pojedyncza długość PRIM L1471 1/35/49/80W HFM SET Pojedyncza długość, pojedyncza świetlówka, PRIM L1471 1/35/49/80W HFM END SET Pojedyncza długość, pojedyncza świetlówka, końcowa PRIM L1471 2/35/49/80W HFM SET Pojedyncza długość, podwójna świetlówka PRIM L1471 2/35/49/80W HFM END SET Pojedyncza długość, podwójna świetlówka, końcowa Podwójna długość PRIM L2941 1x1/35/49/80W HFM SET Podwójna długość, 1 x pojedyncza świetlówka PRIM L2941 1x2/35/49/80W HFM SET Podwójna długość, 1 x podwójna świetlówka PRIM L2941 2x1/35/49/80W HFM SET Podwójna długość, 2 x pojedyncze świetlówki PRIM L2941 2x1/35/49/80W HFM END SET Podwójna długość, 2 x pojedyncze świetlówki, końcowe PRIM L2941 2x2/35/49/80W HFM SET Podwójna długość, 2 x podwójne świetlówki PRIM L2941 2x2/35/49/80W HFM END SET Podwójna długość, 2 x podwójne świetlówki, końcowe Infill Set PRIM L735 T5 INFILL SET Moduł wypełniający 735 mm PRIM L1471 T5 INFILL SET Moduł wypełniający 1471 mm PRIM L2941 T5 INFILL SET Moduł wypełniający 2941 mm Krok czwarty» Części optyczne PRIM A/A 35/49/80 SET Podwójny asymetryczny odbłyśnik PRIM A/A GLARE CONTROL 35/49/80 SET Wyposażenie dodatkowe do kontroli olśnień do podwójnego asymetrycznego odbłyśnika PRIM ASY 35/49/80 SET Odbłyśnik asymetryczny PRIM NB 35/49/80 SET Odbłyśnik o wąskim strumieniu PRIM NB INT 35/49/80 SET Odbłyśnik o intensywnym, wąskim strumieniu PRIM R WH PP 35/49/80 SET Biały odbłyśnik PRIM WB 35/49/80 SET Odbłyśnik o szerokim strumieniu PRIM HLS I AC WH 35/49/80 IP50 SET Obudowa IP PRIM HLW PF 35/49/80 SET Obudowa żaluzjowa PRIM HLW END CAP (PAIR) Oprawki do obudowy żaluzjowej Krok piąty» Zaślepki końcowe PRIM END CAP T5 (PAIR) 2 x oprawki T Krok szósty» Wyposażenie dodatkowe PRIM CABLE DUCT 3000 SET Wyposażenie dodatkowe tunelu kablowego PRIM L735 VOYAGER LED AREA E3 SET Moduł T5 oświetlenia awaryjnego PRIM L735 VOYAGER LED AREA E3 END SET Moduł końcowy T5 oświetlenia awaryjnego PRIM L735 VOYAGER LED ROUTE E3 SET Moduł T5 oświetlenia ewakuacyjnego PRIM L735 VOYAGER LED ROUTE E3 END SET Moduł końcowy T5 oświetlenia ewakuacyjnego PRIM PST T5 SET Moduł T5 z czujnikiem PST PRIM PST T5 END SET Moduł końcowy T5 z czujnikiem PST Primata 17

18 Primata Przykładowe instalacje PRIMATA LED: Instalacja 30-metrowej długości przy 50% oświetlenia Symb. zam. Opis SAP Jednostki PRIM FEED PRIM MSW1 5M + CADDY CLIP PRIM L2000 LED12000 NB HFIX SET PRIM L2000 LED12000 NB HFIX END SET PRIM L2000 LED INFILL SET PRIM ENDCAP LED (PAIR) 1 Idealny do obszarów logistycznych z wąskimi przejściami pomiędzy regałami, gdzie światło jest potrzebne na całej wysokości regału. 18 Primata

19 PRIMATA LED: Instalacja 30-metrowej długości przy 100% oświetlenia Symb. zam. Opis SAP Jednostki PRIM FEED PRIM MSW1 5M + CADDY CLIP PRIM L2941 2x1/35/49/80W HFM SET PRIM L2941 2x1/35/49/80W HFM END SET PRIM WB 35/49/80 SET PRIM END CAP T5 (PAIR) 1 Idealny dla otwartych przestrzeni detalicznych lub produkcji przemysłowej, gdzie znaczenie ma światło z kilku kierunków. Primata 19

20 ZG Lighting Polska sp. z o.o Wrocław ul. Jana Długosza 60 tel. (71) fax (71) wroclaw@zumtobelgroup.com Warszawa ul. Wołoska 9A Platinium III tel. (22) fax (22) warszawa@zumtobelgroup.com Poznań ul. Kobylepole 8 tel. (61) fax (61) poznan@zumtobelgroup.com 5 lat gwarancji Firma Thorn światowy lider w branży oświetleniowej oferuje 5-letnią gwarancję na wszystkie produkty marki Thorn. ZG Lighting Polska Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w produktach umieszczonych w niniejszej broszurze, wynikających z postępu technicznego. Publikacja nr: PRIMATA (PL). Wydrukowano: 07/15
