EBRO. Oprawy architektoniczne IP 65

Transkrypt

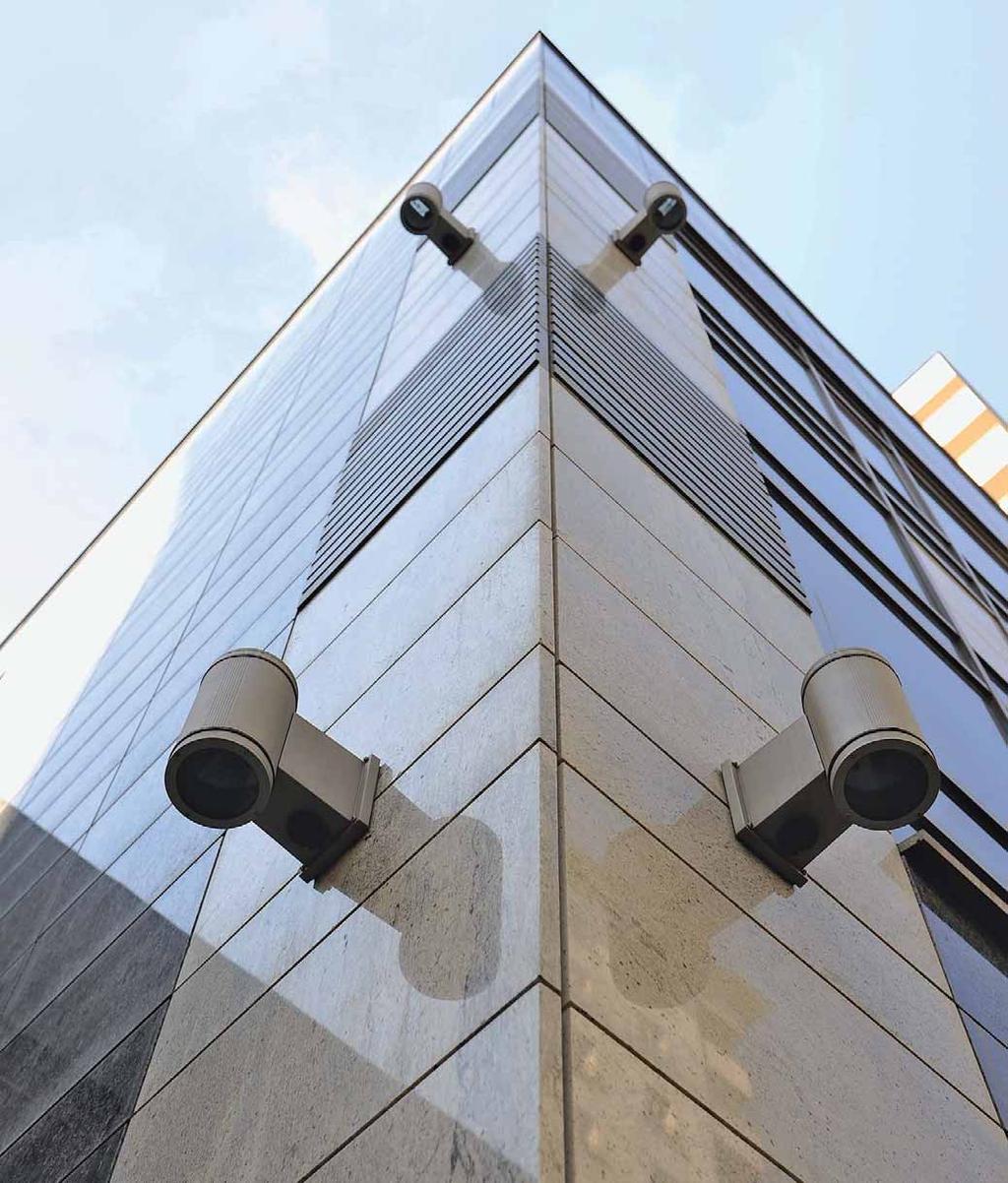

1 EBRO Oprawy architektoniczne Oprawy zewnętrzne przeznaczone do oświetlania fasad obiektów architektonicznych. Mocna konstrukcja i trwałe materiały ułatwiają eksploatację w trudnych warunkach zewnętrznych. IP

2 Układ optyczny Odbłyśnik rozpraszający z wysokogatunkowego aluminium. Oprawa zamknięta z obu stron szybą osłaniającą źródło światła wykonaną ze szkła hartowanego. Osprzęt elektryczny Kompletny osprzęt elektryczny zamocowany wewnątrz obudowy. Stateczniki magnetyczne, elektroniczne lub oprawy bez osprzętu. Kondensator kompensujący dla opraw ze statecznikiem magnetycznym. System montażu Montaż opraw na ścianie. Budowa Obudowa wykonana z odlewu aluminiowego, odpornego na uderzenia mechaniczne i działanie warunków atmosferycznych, malowana proszkowo. Pierścienie dociskające szybę z uszczelką do obudowy, mocowane za pomocą czterech śrub imbusowych, zapewniające wysoki stopień IP 65. Wprowadzenie kabla do obudowy przez specjalną dławnicę zapewniającą szczelne połączenie. Standardowa wersja kolorystyczna: szary. Filtr umożliwiający wymianę powietrza z otoczeniem podczas stygnięcia i nagrzewania oprawy. EBRO Indeks Model Źródło światła Oprawa zewnętrzna, naścienna Moc źródła światła Trzonek lampy Stopień ochrony Klasa ochronności Klosz Statecznik bez osprzętu magnetyczny elektroniczny YT-EBRX00-93 EBRO X 70W G12 IP 65 I szyba osłaniająca wysokoprężna lampa YT-EBR7XM-93 EBRO 70XM 70W G12 IP 65 I ze szkła metalohalogenkowa YT-EBR7XE-93 EBRO 70XE 70W G12 IP 65 I hartowanego Kompensacja mocy biernej EBRO 70XM, 70XE ø V IP

3 ASCAR Oprawy architektoniczne Seria trzech opraw wbudowywanych w ściany, służących do dyskretnego, akcentowego oświetlania obiektów małej architektury i niewielkich przestrzeni na zewnątrz lub wewnątrz obiektów architektonicznych, np. murków, ścianek, podjazdów, schodów itp. Wysoka szczelność i odporność mechaniczna gwarantują długotrwałe użytkowanie. Specjalne metalowe osłony źródła światła ograniczają olśnienie. ASCAR 10B ASCAR 10A IP ASCAR 10C

4 0 0 0 Układ optyczny Otwarty odbłyśnik asymetryczny z aluminium (ASCAR 10A). Wewnętrzny odbłyśnik aluminiowy i matowany klosz ze szkła hartowanego (ASCAR 10B, ASCAR 10C). Wystająca metalowa osłona: przesłaniająca od góry źródło światła i kierująca światło ku dołowi (ASCAR 10A), przesłaniająca klosz od góry i kierująca światło ku dołowi (ASCAR 10B), użebrowanie biegnące wzdłuż klosza, pełniące rolę rastra (ASCAR 10C). Osprzęt elektryczny Kompletny osprzęt elektryczny zamocowany wewnątrz obudowy (puszki montażowej). Niskostratne stateczniki magnetyczne w oprawach ASCAR 10B i ASCAR 10C. System montażu Oprawy przeznaczone do wmontowania w powierzchnie pionowe, np. ściany, murki itp. Budowa Puszka montażowa do montażu oprawy w podłożu (ścianie) wykonana z tworzywa sztucznego. Obudowa wykonana z odlewu aluminiowego, malowana proszkowo na kolor szary. Specjalne uszczelki zapewniające wysoką szczelność oprawy IP 65. ASCAR Indeks Model Źródło światła Moc źródła światła Oprawa zewnętrzna, ścienna, do wbudowania Trzonek lampy Stopień ochrony Klasa ochronności ET-ASC10A-90 ASCAR 10A żarówka max. 50W G9 IP 65 I halogenowa szyba osłaniająca ET-ASC10B-90 ASCAR 10B świetlówka 7W G23 IP 65 I ze szkła hartowanego ET-ASC10C-90 ASCAR 10C kompaktowa 7W G23 IP 65 I Klosz Statecznik magnetyczny ASCAR 10A ASCAR 10B ASCAR 10C ASCAR 10A ASCAR 10B ASCAR 10C 230V IP

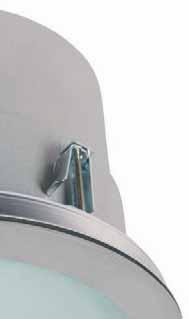

5 EPOS Oprawy architektoniczne Nowoczesne oprawy oświetleniowe typu downlight charakteryzujące się wysoką szczelnością i wytrzymałością mechaniczną. Przeznaczone szczególnie do stosowania w stropach znajdujących się w przestrzeniach zewnętrznych obiektów architektonicznych, w podcieniach, przejściach, okapach. Z powodzeniem mogą być także montowane w dużych wnętrzach, np. wejściach, salach recepcyjnych, wysokich korytarzach itp. IP

6 Układ optyczny Odbłyśnik aluminiowy. Gruba szyba ze szkła hartowanego, matowana od wewnątrz oprawy, a gładka od strony zewnętrznej. Osprzęt elektryczny Kompletny osprzęt elektryczny zamocowany wewnątrz korpusu oprawy. Stateczniki magnetyczne. System montażu Montaż w suficie podwieszanym, głównie na zewnątrz obiektów architektonicznych.* Specjalne uchwyty montażowe precyzyjnie mocujące oprawę w suficie. * Uwaga: Oprawa nie jest przeznaczona do montażu w gruncie. Budowa Obudowa i pierścień dolny wykonane z odlewu aluminiowego o dużej wytrzymałości, odporne na warunki atmosferyczne, malowane proszkowo na kolor szary. Specjalnie ukształtowana uszczelka silikonowa, dokładnie obejmująca brzeg szyby, zapewniająca skuteczne uszczelnienie IP 65. Wprowadzenie kabla zasilającego do obudowy oprawy odbywa się przez specjalną dławnicę zapewniającą szczelność połączenia. EPOS Indeks Model Źródło światła Moc źródła światła Trzonek lampy Stopień ochrony Klasa ochronności Oprawa architektoniczna, szczelna, do wbudowania w sufit podwieszany Klosz Statecznik magnetyczny ED-WO EPOS 10P 1 x 10W G24d IP 65 I świetlówka kompaktowa matowana ED-WO EPOS 22P 2 x 18W G24d IP 65 I szyba ze szkła wysokoprężna lampa ED-WO EPOS 20H 70W Rx7s IP 65 I hartowanego metalohalogenkowa Kompensacja mocy biernej EPOS 10P EPOS 22P EPOS 20H EPOS 10P EPOS 20H/ EPOS 22P 230V IP

7 ARCTO Oprawy architektoniczne Seria opraw oświetleniowych o nowoczesnym wzornictwie i zróżnicowanych funkcjach, przeznaczonych do oświetlenia zewnętrznego np. przestrzeni wokół obiektów architektonicznych i elewacji budynków. ARCTO CH IP ARCTO CX ARCTO 30 ARCTO 110

8 Układ optyczny Odbłyśnik o makrostrukturze rozpraszającej z aluminium. Klosz zamykający głowicę świecącą, w postaci grubej matowanej szyby ze szkła hartowanego. Osprzęt elektryczny Kompletny osprzęt elektryczny zamocowany wewnątrz korpusu. Stateczniki elektroniczne, magnetyczne z kompensacją mocy biernej lub oprawy bez osprzętu. System montażu Budowa Korpus podstawy i głowicy świecącej wykonany z odlewu aluminiowego, odpornego na uderzenia mechaniczne i działanie warunków atmosferycznych, malowany proszkowo na kolor szary. Głowica świecąca połączona z podstawą oprawy przy pomocy zawiasu umożliwiającego regulację położenia i kierunku świecenia. Ramka z aluminium, dociskająca szybę do głowicy świecącej za pomocą czterech śrub. Specjalne uszczelki zapewniające wysoki stopień IP 65. Montaż do ściany na zewnątrz obiektów architektonicznych za pomocą śrub i kołków rozporowych (ARCTO CH, ARCTO CX). Montaż do podłoża na zewnątrz obiektów architektonicznych za pomocą śrub i kołków rozporowych (ARCTO 30, ARCTO 110). Indeks Model Źródło światła ARCTO CH EN-WO ARCTO CX Moc źródła światła Trzonek lampy Stopień ochrony Klasa ochronności Oprawa zewnętrzna, ścienna, z regulacją kierunku świecenia ARCTO CH żarówka halogenowa liniowa max. W R7s IP 65 I Oprawa zewnętrzna, ścienna, z regulacją kierunku świecenia Klosz szkło hartowane matowane Statecznik bez osprzętu magnetyczny elektroniczny EN-WO ARCTO CX wysokoprężna 70W Rx7s IP 65 I szkło EN-WO ARCTO CXM lampa 70W Rx7s IP 65 I hartowane EN-WO ARCTO CXE metalohalogenkowa 70W Rx7s IP 65 I matowane ARCTO 30 Oprawa zewnętrzna, słupkowa, z regulacją kierunku świecenia żarówka max. EP-WO ARCTO 30H R7s IP 65 I halogenowa liniowa W szkło EP-WO ARCTO 30X wysokoprężna 70W Rx7s IP 65 I hartowane EP-WO ARCTO 30XM lampa 70W Rx7s IP 65 I matowane EP-WO ARCTO 30XE metalohalogenkowa 70W Rx7s IP 65 I ARCTO 110 Oprawa zewnętrzna, słupkowa, z regulacją kierunku świecenia EP-WO ARCTO 110X wysokoprężna 70W Rx7s IP 65 I szkło EP-WO ARCTO 10XM lampa 70W Rx7s IP 65 I hartowane EP-WO ARCTO 110XE metalohalogenkowa 70W Rx7s IP 65 I matowane Kompensacja mocy biernej 90 ARCTO CH ARCTO CX ARCTO 30 ARCTO V IP ARCTO CH ARCTO CX ARCTO 30 ARCTO
