Lighting people and places. Alu-Bay. Seria opraw oświetleniowych do wysokich pomieszczeń

Transkrypt

1 Lighting people and places Alu-Bay Seria opraw oświetleniowych do wysokich pomieszczeń

2 Trwałe materiały wysokiej jakości gwarantujące możliwość wykorzystania opraw w trudnych warunkach. Możliwość wyboru odbłyśnika i wyposażenia dodatkowego Wysokiej jakości obudowa z odlewanego ciśnieniowo aluminium pomalowana na kolor jasnoszary Fabrycznie zainstalowane czarne okablowanie (H07RNF) długości 1,5 m z szarą dławnicą kablową Fabrycznie zamontowany hak do zawieszania Nadają się do zastosowania z szerokim asortymentem typów lamp o różnych mocach Przewód ochronny Refraktor pryzmatyczny 250 W Dwa rodzaje odbłyśników Aluminiowy lub poliwęglanowy refraktor pryzmatyczny (oświetlenie bezpośrednie i pośrednie) Szybka instalacja Otwory naprowadzające ułatwiają połączenie z obudową Odbłyśnik aluminiowy 250/400 W Dla odbłyśników aluminiowych dostępny zestaw szklanego klosza o szczelności IP65 Dla refraktorów pryzmatycznych dostępne zestawy pryzmatycznych osłon z poliwęglanu Odbłyśnik aluminiowy z osłoną szklaną Refraktor pryzmatyczny z osłoną pryzmatyczną

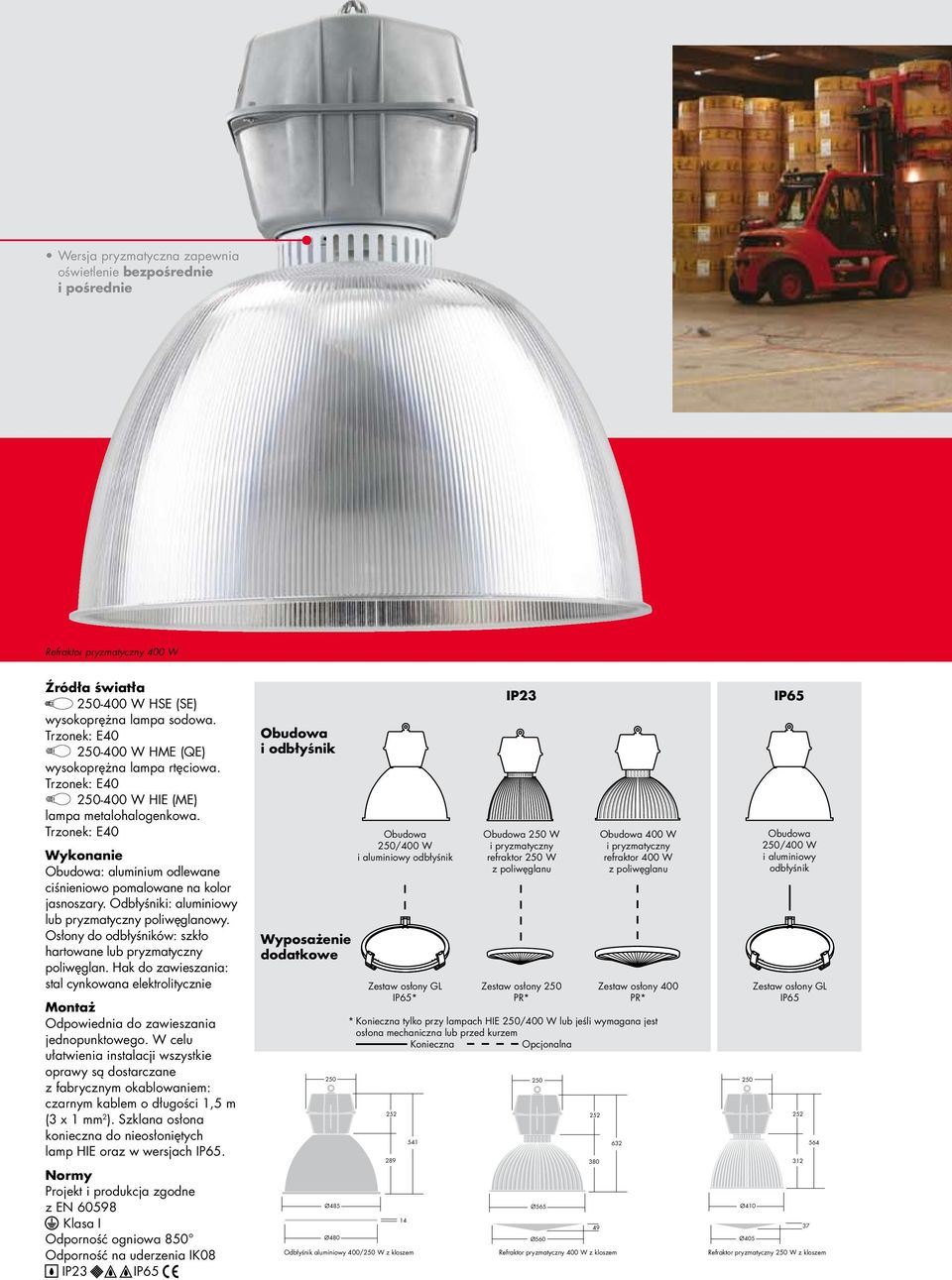

3 Wersja pryzmatyczna zapewnia oświetlenie bezpośrednie i pośrednie Refraktor pryzmatyczny 400 W Źródła światła W HSE (SE) wysokoprężna lampa sodowa. Trzonek: E W HME (QE) wysokoprężna lampa rtęciowa. Trzonek: E W HIE (ME) lampa metalohalogenkowa. Trzonek: E40 Wykonanie Obudowa: aluminium odlewane ciśnieniowo pomalowane na kolor jasnoszary. Odbłyśniki: aluminiowy lub pryzmatyczny poliwęglanowy. Osłony do odbłyśników: szkło hartowane lub pryzmatyczny poliwęglan. Hak do zawieszania: stal cynkowana elektrolitycznie Montaż Odpowiednia do zawieszania jednopunktowego. W celu ułatwienia instalacji wszystkie oprawy są dostarczane z fabrycznym okablowaniem: czarnym kablem o długości 1,5 m (3 x 1 mm 2 ). Szklana osłona konieczna do nieosłoniętych lamp HIE oraz w wersjach IP65. Normy Projekt i produkcja zgodne z EN Klasa I Odporność ogniowa 850 Odporność na uderzenia IK08 IP23 IP65 Obudowa i odbłyśnik Wyposażenie dodatkowe 250 Ø485 Ø480 Obudowa 250/400 W i aluminiowy odbłyśnik Zestaw osłony GL IP65* IP23 Obudowa 250 W i pryzmatyczny refraktor 250 W z poliwęglanu Zestaw osłony 250 PR* 250 Ø565 Ø560 Odbłyśnik aluminiowy 400/250 W z kloszem Refraktor pryzmatyczny 400 W z kloszem Refraktor pryzmatyczny 250 W z kloszem Obudowa 400 W i pryzmatyczny refraktor 400 W z poliwęglanu Zestaw osłony 400 PR* * Konieczna tylko przy lampach HIE 250/400 W lub jeśli wymagana jest osłona mechaniczna lub przed kurzem Konieczna Opcjonalna Ø410 Ø405 IP65 Obudowa 250/400 W i aluminiowy odbłyśnik Zestaw osłony GL IP

4 Gotowe obliczenia do projektów oświetleniowych Gotowe obliczenia pozwalają szybko i w prosty sposób ocenić w przybliżeniu, ile opraw będzie potrzebnych do osiągnięcia określonego poziomu luksów (np. HSE 250 W 300 luksów). W celu uzyskania tej informacji należy najpierw na osi poziomej znaleźć punkt odpowiadający żądanej powierzchni posadzki w metrach kwadratowych, a następnie od tego punktu poprowadzić prostą pionowo w górę do przecięcia z krzywą odpowiadającą zastosowanemu typowi lamp i żądanemu poziomowi luksów. Od punktu przecięcia poprowadzić linię poziomą w lewo, do osi pionowej, na której należy odczytać przybliżoną liczbę potrzebnych opraw. Alu-Bay 250 W z odbłyśnikiem aluminiowym Wysokość zawieszenia = 5 m Sposób zamawiania Źródła światła należy zamawiać oddzielnie Opis Kod Trzonek Waga Symb. Ilcos (kg) zam. Z odbłyśnikiem aluminiowym ALU-BAY 1X250W HIE/HSE RAL NL ME/SE E40 7, ALU-BAY 1X250W HME RAL NL QE E40 6, ALU-BAY 1X400W HIE RAL NL ME E40 7, ALU-BAY 1X400W HSE RAL NL SE E40 8, ALU-BAY 1X400W HME RAL NL QE E40 6, Z odbłyśnikiem pryzmatycznym ALU-BAY 1X250W HIE/HSE PC RPR NL ME/SE E40 7, ALU-BAY 1X250W HME PC RPR NL QE E40 6, ALU-BAY 1X400W HIE PC RPR NL ME E40 8, ALU-BAY 1X400W HSE PC RPR NL SE E40 9, ALU-BAY 1X400W HME PC RPR NL QE E40 7, Wyposażenie dodatkowe ALU-BAY KIT COVER GL IP65 ZESTAW SZKLANEGO KLOSZA 2, ALU-BAY KIT COVER 250W PR ZESTAW OSŁONY 1, PRYZMATYCZNEJ 250 W ALU-BAY KIT COVER 400W PR ZESTAW OSŁONY PRYZMATYCZNEJ 400 W 0, HME RAL NL lx HIE/HSE RAL NL (HSE) lx HIE/HSE RAL NL (HIE) lx HIE/HSE RAL NL (HIE) lx HME RAL NL lx HIE/HSE RAL NL (HSE) lx Alu-Bay 400 W z odbłyśnikiem aluminiowym Wysokość zawieszenia = 6 m HME RAL NL lx HIE/HSE RAL NL (HSE) lx HIE/HSE RAL NL (HIE) lx HIE/HSE RAL NL (HIE) lx HME RAL NL lx HIE/HSE RAL NL (HSE) lx Liczba opraw Liczba opraw Powierzchnia podłogi (m 2 ) Powierzchnia podłogi (m 2 ) Na przykład: Powierzchnia podłogi m Typ lampy i poziom luksów 400 W HIE/HSE lx Przybliżona liczba opraw 10 (patrz: wykres dla Alu-Bay 400 W)

5 Alu-Bay to seria atrakcyjnych cenowo opraw oświetleniowych do zastosowania w wysokich pomieszczeniach, dostępnych w wersji 250 W lub 400 W. Solidne materiały i elementy do szybkiej instalacji zapewniają łatwy montaż przy rozmaitych zastosowaniach. Dobre parametry oświetleniowe: Oferuje szeroki rozsył światła zapewniający dobrą równomierność oświetlenia. Refraktory pryzmatyczne zapewniają oświetlenie bezpośrednie i pośrednie Skuteczność: Duża sprawność oprawy Wygoda: Łatwy montaż dzięki fabrycznemu zainstalowaniu kabla i haka do zawieszania oraz otworom naprowadzającym do przyłączania odbłyśnika Łatwe do zamawiania Jeden karton (zawiera obudowę i odbłyśnik) Szybka instalacja Fabrycznie zainstalowany kabel Mocowanie odbłyśnika przez otwory naprowadzające Fabrycznie zamontowany hak do zawieszania Wysoki poziom ochrony IP23 i IP65 Solidna konstrukcja Mocna obudowa aluminiowa Zastosowania Typowe zastosowania obejmują supermarkety, hipermarkety, markety budowlane, przemysł ciężki, sale wystawowe, fabryki itp.
