1 Piazza II Stylowe, solidne i odporne na warunki zewnętrzne oprawy oświetleniowe

2 Nowe i lepsze parametry Niewiele opraw oświetleniowych łączy w sobie w tak wysokim stopniu podwyższone parametry użytkowe i nowoczesną stylistykę, jak nowy model Piazza II. Nowa optyka Przeprojektowana oprawa Piazza zachowuje dotychczasową odporność i trwałość, zyskując jednocześnie ulepszoną optykę wraz z szerszym wyborem lamp, większą wszechstronność dzięki rozmaitym kombinacjom elementów i udoskonaloną estetykę. Dokładnie wykonany, pryzmatyczny klosz z wytrzymałego poliwęglanu zapewnia wyjątkowo szeroki rozsył światła, kierując je ku dołowi i na boki na znaczną odległość, co umożliwia rozmieszczenie opraw w większym rozstawie bez efektu olśnienia i pozostawienia obszarów zacienienia. Rozsył ku przodowi jest także bardzo silny. Odcinający wiązkę światła układ optyczny zapewnia dokładną kontrolę rozsyłu, niezbędną, by spełnić wymagania środowiskowe użytkowników pragnących zmniejszyć ilość światła niepożądanego. Pryzmatyczny klosz ma za zadanie zredukować do minimum zjawisko olśnienia w centrach małych miast lub innych lokalizacjach miejskich. Model Piazza II jest dostępny ze świetlówkami kompaktowymi i lampami wyładowczymi o mocy w zakresie od 18 do 85 W i zawiera opcje światła białego, celem dopasowania do różnych zastosowań. Nowy wzór Pod eleganckim wyglądem opraw kryje się wyjątkowo mocna konstrukcja, zapewniającą stopień ochrony IP65. Zaprojektowano je w sposób utrudniający umyślne uszkodzenie, a śruby mocujące klosz są odporne na manipulację osób niepowołanych. Wersja mała 2 Wersja duża

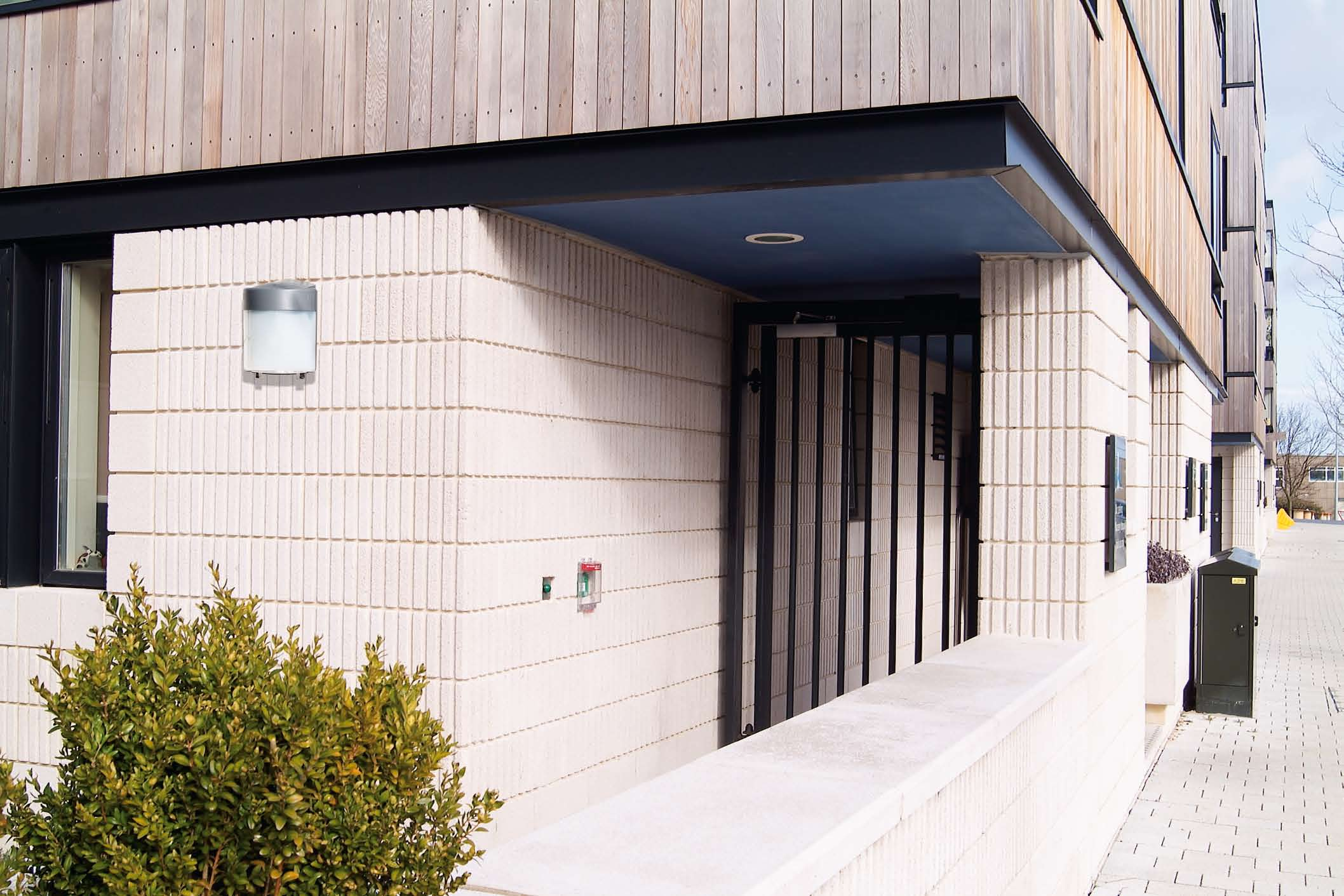

3 Wprawdzie oprawa Piazza II jest znakomita, jednak nie ma jednorozmiarowego modelu pasującego do wszystkich rozwiązań. Oferujemy dwa pół-cylindryczne kształty i dwa rozmiary obudowy dużą oprawę oświetleniową z kloszem pryzmatycznym lub mlecznym, przewidzianą do oświetlania otoczenia obiektów handlowych i przemysłowych, terenów wzdłuż ogrodzeń i parkingów samochodowych oraz mniejszą, z kloszem mlecznym, przeznaczoną do oświetlania budynków mieszkalnych, zwykle montowaną nad drzwiami lub po obydwu stronach wejścia. Narożne i słupowe uchwyty montażowe, idealne do parkingów samochodowych, są dostępne dla tych pierwszych, podobnie jak wersje wyposażone w zgrabną i prawie niewidoczną fotokomórkę. Obydwie wielkości mogą być dostarczane z wbudowanym układem 3-godzinnego oświetlenia awaryjnego i zdalnymi czujnikami obecności. Nowe możliwości Wszystkie oprawy Piazza II dobrze harmonizują z otoczeniem. Dyskretne, nie rzucające się w oczy w ciągu dnia, mogą zapewnić bezpieczeństwo oraz stylowe oświetlenie otoczenia lub oświetlenie akcentowe w nocy. PEC (Dobre parametry oświetleniowe, skuteczność, wygoda) Dobre parametry oświetleniowe: wydolność wzrokowa Wysoka wydajność świetlna do 89% sprawności oprawy Odstępy do 11 m dla opraw w wersji dużej Doskonały rozsył i równomierność światła Solidna obudowa (do IK10) Skuteczność: ograniczenie do minimum zużycia energii Kontrola światła niepożądanego dostępne są wersje zgodne z E3 Statecznik elektroniczny, czujnik obecności lub fotokomórka Źródła światła o dużej sprawności energetycznej Szybki i łatwy montaż Wygoda: zadowolenie i stymulacja Wzmocnienie indywidualnego poczucia bezpieczeństwa i ochrony Koordynacja wizualna pod względem stylu i wyglądu Brak migotania dzięki statecznikowi elektronicznemu Przełączanie jako reakcja na obecność lub nieobecność i na światło dzienne poprzez zewnętrzne czujniki Switchlite MWA SLD IP64 (dostępne jako wyposażenie dodatkowe do wersji fluorescencyjnych) 3

4 Seria mocnych opraw oświetleniowych do montażu ściennego, o stopniu ochronny IP65, przeznaczonych do oświetlania otoczenia lub oświetlenia akcentowego Doskonały rozsył światła i równomierność oświetlenia (przy odstępach do 11 m) Kontrola światła niepożądanego wersje zgodne z E3* dostępne jako standard Wybór lamp obejmujący również opcje światła białego w celu dopasowania do różnych zastosowań Duże i małe rozmiary obudowy w celu dopasowania do wymogów zastosowań Duży (pryzmatyczny lub mleczny) klosz w połączeniu z teksturowaną antracytową obudową znacznie poprawia wygląd oprawy. Możliwy montaż narożny lub na słupie za pomocą uchwytów montażowych. Mała wersja mleczna może być montowana poziomo lub pionowo Kompaktowo zaprojektowana obudowa wykonana z odpornego poliwęglanu zapewnia wytrzymałość i sztywność (IK10 dla dużych obudów z kloszem mlecznym) Dostępne ze statecznikiem elektronicznym i wbudowanym układem 3-godzinnego zasilania awaryjnego, nadają się dla dróg ewakuacji (mała obudowa 18 W TC-TEL i duża obudowa 42 W TC-TEL w wersji SelfTest) Wersje z wbudowaną fotokomórką Zewnętrzne czujniki obecności Switchlite dostępne jako wyposażenie dodatkowe (zakres wykrywania 12 m, IP64, czarny lub biały, z kablem 1 m, nastawialna głowica obrotowa LUX, 10 s-30 min.) * Strefy środowiskowe określone przez CIE. Określono cztery strefy, począwszy od obszarów z natury ciemnych, jak parki narodowe, (E1) do jasnych, wewnętrznych obszarów dużych miast (E4). Im mniejsza liczba, tym bardziej ograniczone natężenie światła i zalecany poziom oświetlenia. Źródła światła Wersja mała Lampa metalohalogenkowa 35 W, HIT-CE (MT). Trzonek: G12 Świetlówka kompaktowa W, TC-TEL (FSMH). Trzonek: GX24q-2/3/4 Świetlówka kompaktowa 18 W, TC-DEL (FSQH). Trzonek: G24q-2 Świetlówka kompaktowa 26 W, TC-DEL (FSQH). Trzonek: G24q-3 Źródła światła Wersja duża Lampa rtęciowa W, HME (QE). Trzonek: E27 Lampa sodowa 50 W, HSE-E (SE) Trzonek: E27 Lampa sodowa 70 W, HSE-I (SE/I). Trzonek: E27 Lampa sodowa 70 W, HST (ST) Trzonek: E27 Lampa metalohalogenkowa 70 W, HIT-CE (MT). Trzonek: E27 Lampa sodowa 18 W, LST (LS) Trzonek: BY22d Świetlówka kompaktowa 85 W, TC-TELI (FSM6H) Trzonek:2G8-1 Materiały/Wykonanie Obudowa: poliwęglan, wykończenie antracytowe Klosz: poliwęglan, mały gładki mleczny, duży: przezroczysty pryzmatyczny lub gładki mleczny Górna osłona: poliwęglan, wykończenie antracytowe Uchwyty montażowe słupowe i ścienne: stal ocynkowana, powleczona proszkowo poliestrem Instalacja/Montaż Montowane na ścianie. Wejście kabla o średnicy 20 mm przez tylny otwór z pierścieniem uszczelniającym lub górnymi lub bocznymi wejściami przewodu. Montaż w narożniku wewnętrznym lub zewnętrznym jest możliwy przy zastosowaniu naściennego uchwytu montażowego. Uchwyty do montażu na słupie umożliwiają umieszczenie 1 do 4 dużych opraw oświetleniowych na jednym słupie o średnicy od 60 mm do 76 mm. Zalecana wysokość montażu: Duża 3-6 m Mała 1-3 m Normy Zaprojektowane i wykonane zgodnie z normami EN60598, EN55015: 2000 (EMC) Wersja awaryjna: EN I klasa elektryczna, IK09 / 10 Nm wersja z dużym kloszem pryzmatycznym, IK 10 / 20 Nm wersja z dużym kloszem mlecznym, IK08 / 5 Nm wersja mała Odporność ogniowa: 960 C / 30 s, 850 C / 5 s IP65, wbudowana wewnętrzna fotokomórka IP64 4 Oprawy oświetleniowe Piazza II 70W mogą być używane z lampą HSE-I i kloszem pryzmatycznym, aby spełnić wymagania strefy E3: dzielnice o średnim natężeniu oświetlenia, centra małych miast lub inne tereny miejskie.

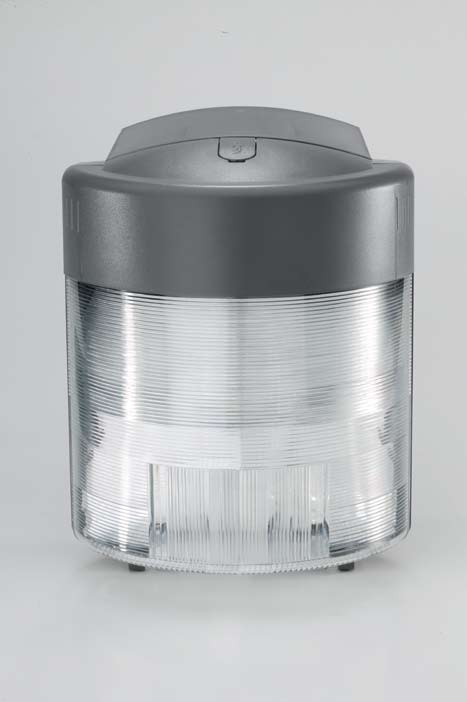

5 Wersja duża, klosz pryzmatyczny 2. Wersja mała, klosz mleczny 3. Wersja mała, klosz mleczny 4. Wersja mała, klosz mleczny 5. Wersja duża, z pokrywą przykręcaną wkrętami typu torx 6. Wersja duża, klosz odchylany na zawiasach 7. Wersja duża, mocowanie tylne 8. Wersja duża, uchwyt do montażu na słupie i w narożniku wewnętrznym i zewnętrznym 9. Zewnętrzny czujnik obecności Równol Prostop Piazza II duża wersja awaryjna z kloszem mlecznym Źródła światła: 42 W TC-T Montaż: Ściana DLOR: 0.40 LOR: 0.58 Droga ewakuacyjna 2 m Min. ośw. Montaż Maks. odstępy (m) (lx) Wysokość (m) od środka do końca pomiędzy środkami 2,0 3,60 9,50 0,2 Prostop. 2,5 3,70 10,00 3,0 3,70 10,30 2,5 2,95 8,00 0,2 Równol. 3,0 2,90 8,30 3,5 2,75 8,40 2,0 1,35 4,60 1,0 Prostop. 2,5 nie dot. nie dot. 3,0 nie dot. nie dot. 2,0 0,70 3,40 1,0 Równol. 2,5 nie dot. nie dot. 3,0 nie dot. nie dot. Strefa otwarta Min. Montaż Maks. odstępy (m) ośw. Wysokość od środka do końca pomiędzy środkami (lx) (m) Prostop. Równol. Prostop. Równol. 2,5 1,70 1,70 6,40 5,40 0,5 3,0 1,55 1,40 6,70 5,20 3,5 1,25 0,80 6,60 4,70 8m 3m Wysokść montażu: 2 m 0 X 2m m 2 6m 4m 2m 0 2m X: Maks. natężenie oświetlenia 40,0 lx/1000 lm Piazza II wersja mała z kloszem mlecznym Źródła światła: 2 x 26 W TC-DEL Montaż: Ściana LMC: E 4m 8m 4m Wysokość montażu: 3 m 0 1m 2m 3m 4m 3m 2m 1m 0 1m 2m 3m 4m X: Maks. natężenie oświetlenia 39,0 lx/1000 lm Piazza II duża wersja z kloszem pryzmatycznym Lampa: 70 W HSE-I Montaż: Ściana LMC: E 5

6 Piazza II Sposób zamawiania Dostarczana w komplecie ze źródłem światła, z wyjątkiem wersji z żarowym źródłem światła. Opis Kod Ilcos Trzonek Ciężar (Kg) Symb. zam Opis Kod Ilcos Trzonek Ciężar (Kg) Symb. zam Piazza II Duża, z kloszem pryzmatycznym PIAZZA II L 18W 230V LST PR RAL LS BY22d 2, PIAZZA II L 1X42W TC-TEL HF PR RAL FSM GX24q-4 2, PIAZZA II L 50W 230V HME PR RAL QE E PIAZZA II L 50W 230V HSE PR RAL SE E27 3, PIAZZA II L 70W HIT E27 PR RAL MT E27 2, PIAZZA II L 70W 230V HST PR RAL ST E27 3, PIAZZA II L 70W 230V HST P PR RAL ST E27 3, PIAZZA II L 70W 230V HSE-I PR RAL SE/I E27 3, PIAZZA II L 70W 230V HSE-I P PR RAL SE/I E27 3, PIAZZA II L 70W 230V HIT-CE E27 PR RAL MT E27 3, Piazza II Mała, z kloszem mlecznym PIAZZA II S 1X18W TC-TEL HF OP FR FSM GX24q-2 1, PIAZZA II S 1X26W TC-TEL HF OP FR FSM GX24q-3 1, PIAZZA II S 1X35W HIT-CE G12 HF OP FR MT G12 1, PIAZZA II S 2X18W TC-DEL HF OP FR FSQ G24q-2 1, PIAZZA II S 2X26W TC-DEL HF OP FR FSQ G24q-3 1, PIAZZA II S 100W E27 OP FR NL IA E27 1, Piazza II Mała awaryjna, z kloszem mlecznym PIAZZA II S 1X18W TC-TEL HF E3 OP FR FSM GX24q-2 1, OP - Mleczny, FR - Matowy, PR - Pryzmatyczny, NL Bez lampy, P Wbudowana fotokomórka, S3T - 3-godzinne zasilanie awaryjne i układ SelfTest, E3 3-godzinne Zasilanie awaryjne PIAZZA II L 80W 230V HME PR RAL QE E PIAZZA II L 1X85W TC-TEL HF PR RAL FSM 2G8-1 2, Piazza II Duża awaryjna, z kloszem pryzmatycznym Wyposażenie dodatkowe dla wersji dużej Opis Symb. zam PIAZZA II L 1X42W TC-TEL HF S3T PR RAL FSM GX24q-4 3, Piazza II Duża, z kloszem mlecznym PIAZZA II L 1X42W TC-TEL HF OP RAL FSM GX24q-4 2, Piazza II Duża awaryjna, z kloszem mlecznym PIAZZA II L BRACKET EXT MWA PIAZZA II L BRACKET INT MWA MA76 Piazza II Duża: Uchwyt do montażu na zewnętrznym narożniku ściany Piazza II Duża: Uchwyt do montażu na wewnętrznym narożniku ściany/na słupie PIAZZA II L 1X42W TC-TEL HF S3T OP RAL FSM GX24q-4 3, PIAZZA II L MA76 2XTORQUE CLIP Piazza II Duża: Uchwyt do montażu na słupie, 2 x Zacisk obrotowy PIAZZA II L BRACKET X4 MWA MA76 Piazza II Duża: Uchwyt do montażu na słupie (utrzymuje 1-4 dużych opraw oświetleniowych) Ogólne wyposażenie dodatkowe Opis SWITCHLITE MWA SLD IP64 BLK SWITCHLITE MWA SLD IP64 WHI Czarny zespół czujnika obecności i fotokomórki Biały zespół czujnika obecności i fotokomórki Symb. zam

7

8 Lighting people and places Thorn Lighting Polska sp. z o.o Wrocław, ul. Gazowa 26A tel. (71) fax (71) wroclaw@thornlight.pl Warszawa ul. Powązkowska 15 tel. (22) fax (22) warszawa@thornlight.pl Poznań ul. Unii Lubelskiej 3 tel. (61) fax (61) poznan@thornlight.pl Chorzów tel. (32) fax (32) tel chorzow@thornlight.pl Gdańsk tel fax gdansk@thornlight.pl Kraków tel krakow@thornlight.pl Szczecin/Koszalin tel plbgas@thornlight.pl Thorn Lighting Polska Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w produktach umieszczonych w niniejszej broszurze, wynikających z postępu technicznego Publikacja nr: 400 (PL). Wydrukowano: 10/07
