1 Lighting people and places Voyager Sigma Uniwersalna oprawa oświetlenia ewakuacyjnego, oferowana również w wersji z diodami LED, charakteryzująca się niskimi wymogami konserwacyjnymi

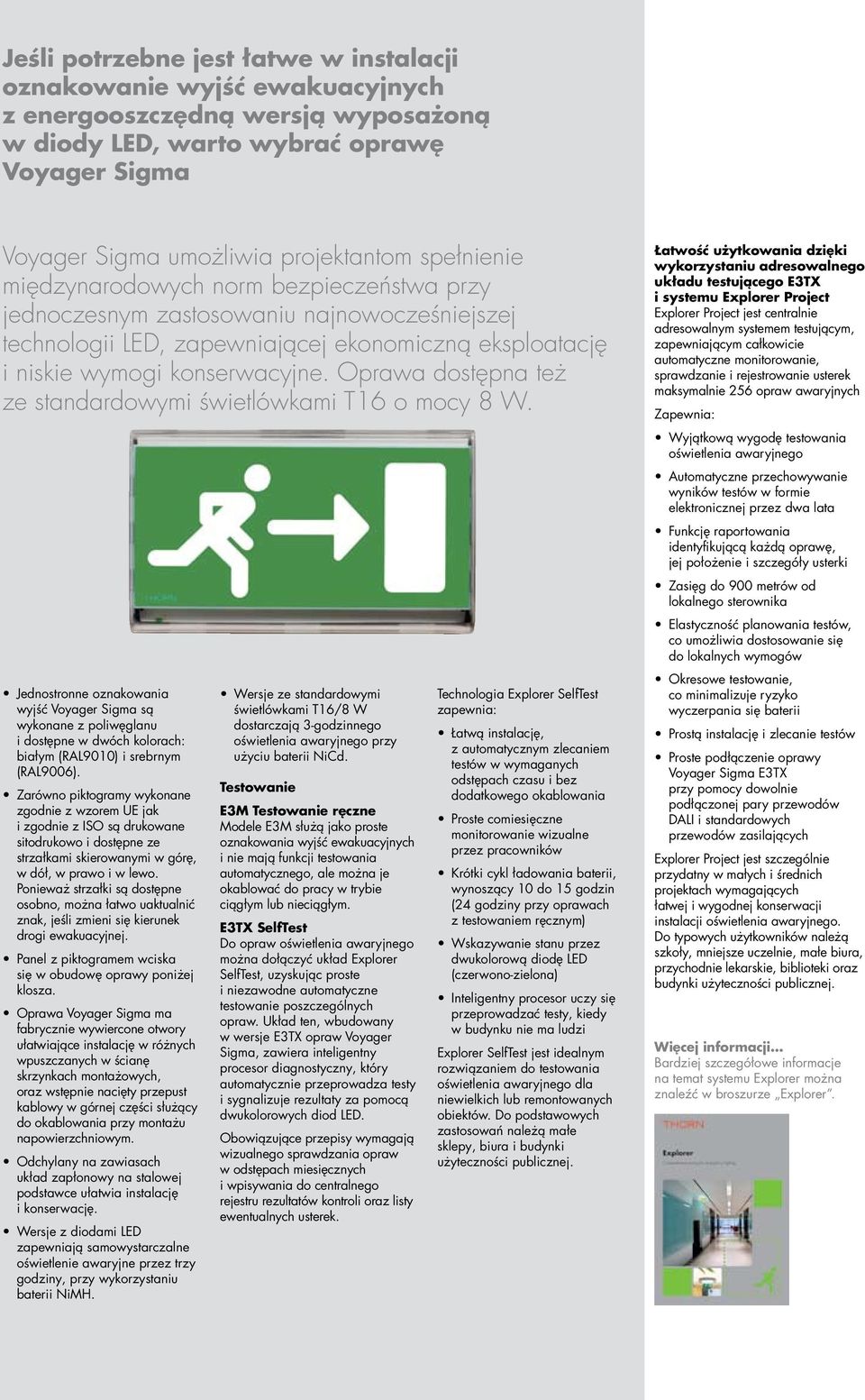

2 Jeśli potrzebne jest łatwe w instalacji oznakowanie wyjść ewakuacyjnych z energooszczędną wersją wyposażoną w diody LED, warto wybrać oprawę Voyager Sigma Voyager Sigma umożliwia projektantom spełnienie międzynarodowych norm bezpieczeństwa przy jednoczesnym zastosowaniu najnowocześniejszej technologii LED, zapewniającej ekonomiczną eksploatację i niskie wymogi konserwacyjne. Oprawa dostępna też ze standardowymi świetlówkami T16 o mocy 8 W. Jednostronne oznakowania wyjść Voyager Sigma są wykonane z poliwęglanu i dostępne w dwóch kolorach: białym (RAL9010) i srebrnym (RAL9006). Zarówno piktogramy wykonane zgodnie z wzorem UE jak i zgodnie z ISO są drukowane sitodrukowo i dostępne ze strzałkami skierowanymi w górę, w dół, w prawo i w lewo. Ponieważ strzałki są dostępne osobno, można łatwo uaktualnić znak, jeśli zmieni się kierunek drogi ewakuacyjnej. Panel z piktogramem wciska się w obudowę oprawy poniżej klosza. Oprawa Voyager Sigma ma fabrycznie wywiercone otwory ułatwiające instalację w różnych wpuszczanych w ścianę skrzynkach montażowych, oraz wstępnie nacięty przepust kablowy w górnej części służący do okablowania przy montażu napowierzchniowym. Odchylany na zawiasach układ zapłonowy na stalowej podstawce ułatwia instalację i konserwację. Wersje z diodami LED zapewniają samowystarczalne oświetlenie awaryjne przez trzy godziny, przy wykorzystaniu baterii NiMH. Wersje ze standardowymi świetlówkami T16/8 W dostarczają 3-godzinnego oświetlenia awaryjnego przy użyciu baterii NiCd. Testowanie E3M Testowanie ręczne Modele E3M służą jako proste oznakowania wyjść ewakuacyjnych i nie mają funkcji testowania automatycznego, ale można je okablować do pracy w trybie ciągłym lub nieciągłym. E3TX SelfTest Do opraw oświetlenia awaryjnego można dołączyć układ Explorer SelfTest, uzyskując proste i niezawodne automatyczne testowanie poszczególnych opraw. Układ ten, wbudowany w wersje E3TX opraw Voyager Sigma, zawiera inteligentny procesor diagnostyczny, który automatycznie przeprowadza testy i sygnalizuje rezultaty za pomocą dwukolorowych diod LED. Obowiązujące przepisy wymagają wizualnego sprawdzania opraw w odstępach miesięcznych i wpisywania do centralnego rejestru rezultatów kontroli oraz listy ewentualnych usterek. Technologia Explorer SelfTest zapewnia: Łatwą instalację, z automatycznym zlecaniem testów w wymaganych odstępach czasu i bez dodatkowego okablowania Proste comiesięczne monitorowanie wizualne przez pracowników Krótki cykl ładowania baterii, wynoszący 10 do 15 godzin (24 godziny przy oprawach z testowaniem ręcznym) Wskazywanie stanu przez dwukolorową diodę LED (czerwono-zielona) Inteligentny procesor uczy się przeprowadzać testy, kiedy w budynku nie ma ludzi Explorer SelfTest jest idealnym rozwiązaniem do testowania oświetlenia awaryjnego dla niewielkich lub remontowanych obiektów. Do podstawowych zastosowań należą małe sklepy, biura i budynki użyteczności publicznej. Łatwość użytkowania dzięki wykorzystaniu adresowalnego układu testującego E3TX i systemu Explorer Project Explorer Project jest centralnie adresowalnym systemem testującym, zapewniającym całkowicie automatyczne monitorowanie, sprawdzanie i rejestrowanie usterek maksymalnie 256 opraw awaryjnych Zapewnia: Wyjątkową wygodę testowania oświetlenia awaryjnego Automatyczne przechowywanie wyników testów w formie elektronicznej przez dwa lata Funkcję raportowania identyfikującą każdą oprawę, jej położenie i szczegóły usterki Zasięg do 900 metrów od lokalnego sterownika Elastyczność planowania testów, co umożliwia dostosowanie się do lokalnych wymogów Okresowe testowanie, co minimalizuje ryzyko wyczerpania się baterii Prostą instalację i zlecanie testów Proste podłączenie oprawy Voyager Sigma E3TX przy pomocy dowolnie podłączonej pary przewodów DALI i standardowych przewodów zasilających Explorer Project jest szczególnie przydatny w małych i średnich projektach wymagających łatwej i wygodnej konserwacji instalacji oświetlenia awaryjnego. Do typowych użytkowników należą szkoły, mniejsze uczelnie, małe biura, przychodnie lekarskie, biblioteki oraz budynki użyteczności publicznej. Więcej informacji Bardziej szczegółowe informacje na temat systemu Explorer można znaleźć w broszurze Explorer.

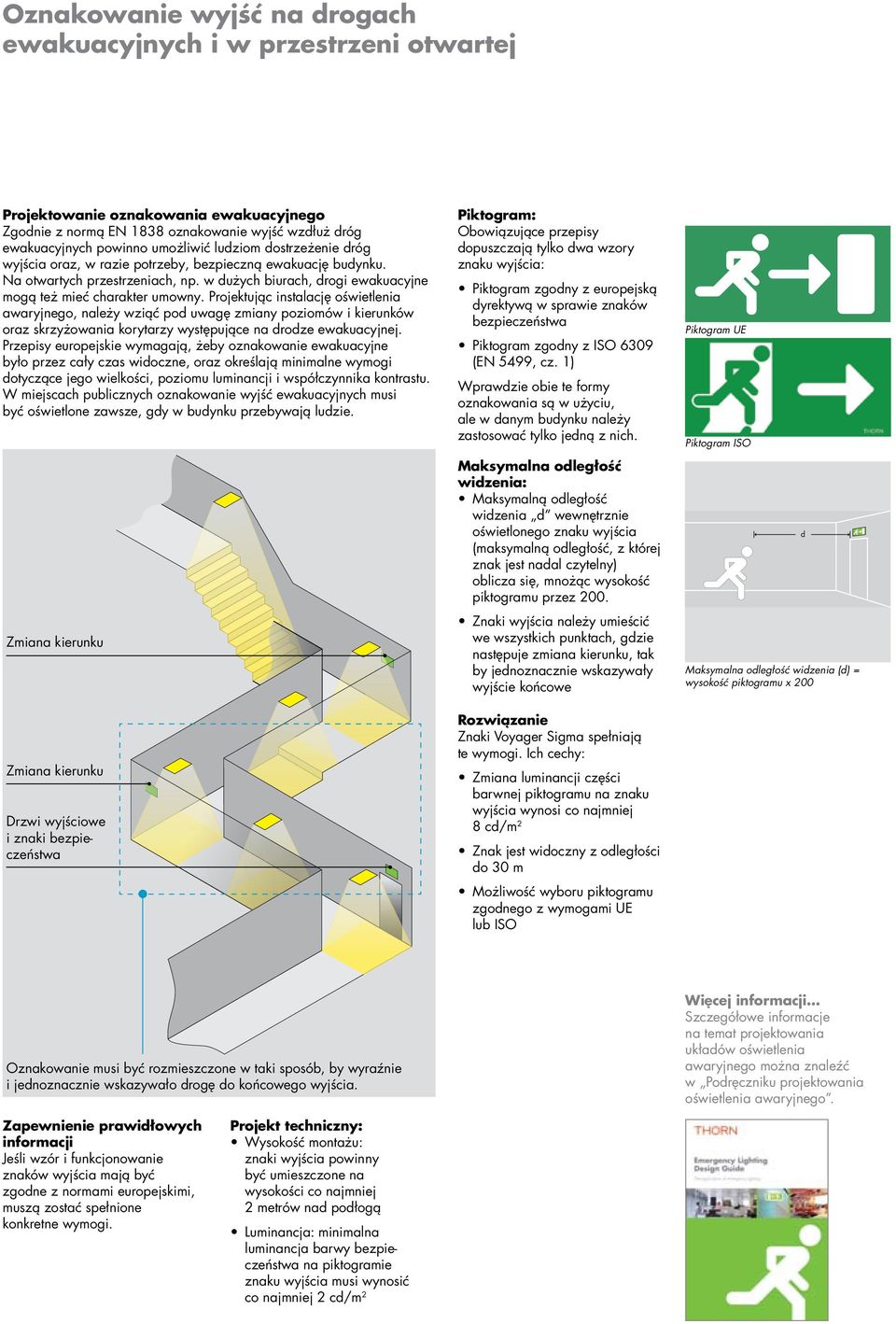

3 Oznakowanie wyjść na drogach ewakuacyjnych i w przestrzeni otwartej Projektowanie oznakowania ewakuacyjnego Zgodnie z normą EN 1838 oznakowanie wyjść wzdłuż dróg ewakuacyjnych powinno umożliwić ludziom dostrzeżenie dróg wyjścia oraz, w razie potrzeby, bezpieczną ewakuację budynku. Na otwartych przestrzeniach, np. w dużych biurach, drogi ewakuacyjne mogą też mieć charakter umowny. Projektując instalację oświetlenia awaryjnego, należy wziąć pod uwagę zmiany poziomów i kierunków oraz skrzyżowania korytarzy występujące na drodze ewakuacyjnej. Przepisy europejskie wymagają, żeby oznakowanie ewakuacyjne było przez cały czas widoczne, oraz określają minimalne wymogi dotyczące jego wielkości, poziomu luminancji i współczynnika kontrastu. W miejscach publicznych oznakowanie wyjść ewakuacyjnych musi być oświetlone zawsze, gdy w budynku przebywają ludzie. Piktogram: Obowiązujące przepisy dopuszczają tylko dwa wzory znaku wyjścia: Piktogram zgodny z europejską dyrektywą w sprawie znaków bezpieczeństwa Piktogram zgodny z ISO 6309 (EN 5499, cz. 1) Wprawdzie obie te formy oznakowania są w użyciu, ale w danym budynku należy zastosować tylko jedną z nich. Piktogram UE Piktogram ISO h h Zmiana kierunku Maksymalna odległość widzenia: Maksymalną odległość widzenia d wewnętrznie oświetlonego znaku wyjścia (maksymalną odległość, z której znak jest nadal czytelny) oblicza się, mnożąc wysokość piktogramu przez 200. Znaki wyjścia należy umieścić we wszystkich punktach, gdzie następuje zmiana kierunku, tak by jednoznacznie wskazywały wyjście końcowe FIRE EXIT d Maksymalna odległość widzenia (d) = wysokość piktogramu x 200 Zmiana kierunku Drzwi wyjściowe i znaki bezpieczeństwa Rozwiązanie Znaki Voyager Sigma spełniają te wymogi. Ich cechy: Zmiana luminancji części barwnej piktogramu na znaku wyjścia wynosi co najmniej 8 cd/m 2 Znak jest widoczny z odległości do 30 m Możliwość wyboru piktogramu zgodnego z wymogami UE lub ISO Oznakowanie musi być rozmieszczone w taki sposób, by wyraźnie i jednoznacznie wskazywało drogę do końcowego wyjścia. Więcej informacji Szczegółowe informacje na temat projektowania układów oświetlenia awaryjnego można znaleźć w Podręczniku projektowania oświetlenia awaryjnego. Zapewnienie prawidłowych informacji Jeśli wzór i funkcjonowanie znaków wyjścia mają być zgodne z normami europejskimi, muszą zostać spełnione konkretne wymogi. Projekt techniczny: Wysokość montażu: znaki wyjścia powinny być umieszczone na wysokości co najmniej 2 metrów nad podłogą Luminancja: minimalna luminancja barwy bezpieczeństwa na piktogramie znaku wyjścia musi wynosić co najmniej 2 cd/m 2

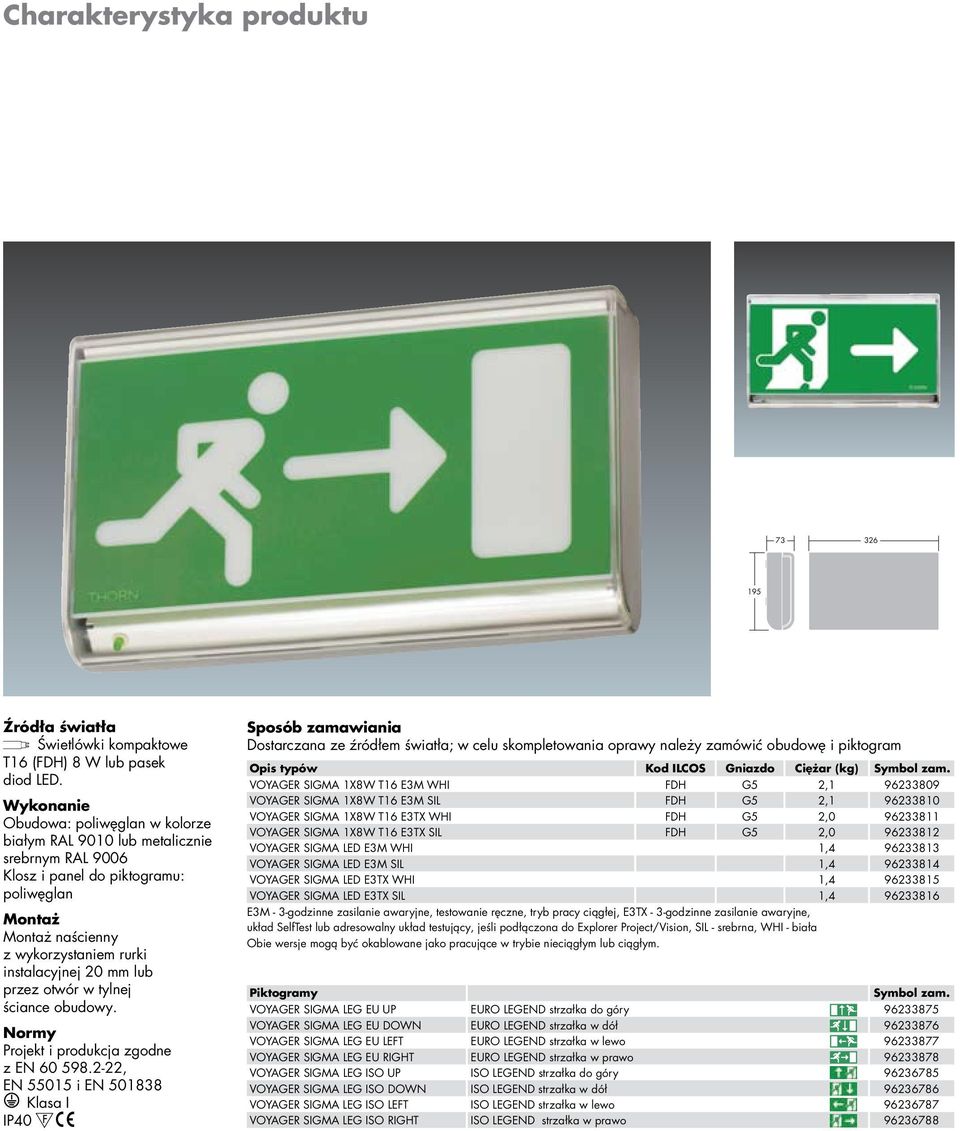

4 Charakterystyka produktu Źródła światła Świetlówki kompaktowe T16 (FDH) 8 W lub pasek diod LED. Wykonanie Obudowa: poliwęglan w kolorze białym RAL 9010 lub metalicznie srebrnym RAL 9006 Klosz i panel do piktogramu: poliwęglan Montaż Montaż naścienny z wykorzystaniem rurki instalacyjnej 20 mm lub przez otwór w tylnej ściance obudowy. Normy Projekt i produkcja zgodne z EN , EN i EN Klasa I IP40 Sposób zamawiania Dostarczana ze źródłem światła; w celu skompletowania oprawy należy zamówić obudowę i piktogram Opis typów Kod ILCOS Gniazdo Ciężar (kg) Symbol zam. VOYAGER SIGMA 1X8W T16 E3M WHI FDH G5 2, VOYAGER SIGMA 1X8W T16 E3M SIL FDH G5 2, VOYAGER SIGMA 1X8W T16 E3TX WHI FDH G5 2, VOYAGER SIGMA 1X8W T16 E3TX SIL FDH G5 2, VOYAGER SIGMA LED E3M WHI 1, VOYAGER SIGMA LED E3M SIL 1, VOYAGER SIGMA LED E3TX WHI 1, VOYAGER SIGMA LED E3TX SIL 1, E3M - 3-godzinne zasilanie awaryjne, testowanie ręczne, tryb pracy ciągłej, E3TX - 3-godzinne zasilanie awaryjne, układ SelfTest lub adresowalny układ testujący, jeśli podłączona do Explorer Project/Vision, SIL - srebrna, WHI - biała Obie wersje mogą być okablowane jako pracujące w trybie nieciągłym lub ciągłym. Piktogramy Symbol zam. VOYAGER SIGMA LEG EU UP EURO LEGEND strzałka do góry VOYAGER SIGMA LEG EU DOWN EURO LEGEND strzałka w dół VOYAGER SIGMA LEG EU LEFT EURO LEGEND strzałka w lewo VOYAGER SIGMA LEG EU RIGHT EURO LEGEND strzałka w prawo VOYAGER SIGMA LEG ISO UP ISO LEGEND strzałka do góry VOYAGER SIGMA LEG ISO DOWN ISO LEGEND strzałka w dół VOYAGER SIGMA LEG ISO LEFT ISO LEGEND strzałka w lewo VOYAGER SIGMA LEG ISO RIGHT ISO LEGEND strzałka w prawo

5 Dobre parametry oświetleniowe, skuteczność i wygoda (PEC) dla stworzenia lepiej oświetlonego środowiska Voyager Sigma realizuje dynamiczny i nastawiony na rezultaty program PEC Thorn Lighting Program ten opiera się na zasadzie, że dobre parametry oświetleniowe, skuteczność i wygoda decydują o efektywności oświetlenia, jego wpływie na użytkowników oraz na środowisko naturalne. Voyager Sigma dostarcza odpowiedniego światła w odpowiednim miejscu i w odpowiednim czasie. Dobre parametry oświetleniowe: zapewnienie jak najlepszej wydolności wzrokowej Łatwość wymiany piktogramu umożliwia szybkie i proste dostosowanie znaku do zmienionych wymogów. Krótki cykl ładowania baterii ogranicza do minimum przestój systemu spowodowany rozładowaniem baterii podczas testowania oświetlenia. Jasne i wyraźne oświetlenie piktogramu zwiększa widoczność dróg ewakuacyjnych w sytuacjach awaryjnych. Skuteczność: oszczędzanie energii i wysiłku, zmniejszenie emisji CO 2 i odpadów, zapewnienie praktycznego i skutecznego oświetlenia, łatwego w montażu, obsłudze i konserwacji Dostępność technologii LED zmniejsza zapotrzebowanie na energię, a tym samym pozwala ją zaoszczędzić. W wersji z diodami LED wykorzystuje się przyjazne dla środowiska baterie NiMH. Odchylany na zawiasach układ zapłonowy ułatwia montaż i konserwację, zmniejszając koszty eksploatacji. Możliwość zastosowania systemu Thorn Explorer Project zapewnia automatyczne monitorowanie i testowanie stanu oprawy oraz zgodne z przepisami dostarczanie raportów z testów. Możliwość wyboru piktogramu zgodnego z wymogami UE lub ISO oraz wysoka jakość układu optycznego gwarantują spełnianie przez tę oprawę wszystkich odpowiednich przepisów. Wygoda: zapewnienie użytkownikom zadowolenia i stymulacji Stylistyka tej oprawy zapewnia jej schludny wygląd, łącząc względy estetyczne z koniecznością spełnienia wymogów obowiązujących przepisów. Dobrze zaprojektowana instalacja oświetlenia awaryjnego, wykorzystująca dobrej jakości oprawy, zapewnia poczucie bezpieczeństwa użytkownikom obiektu.
