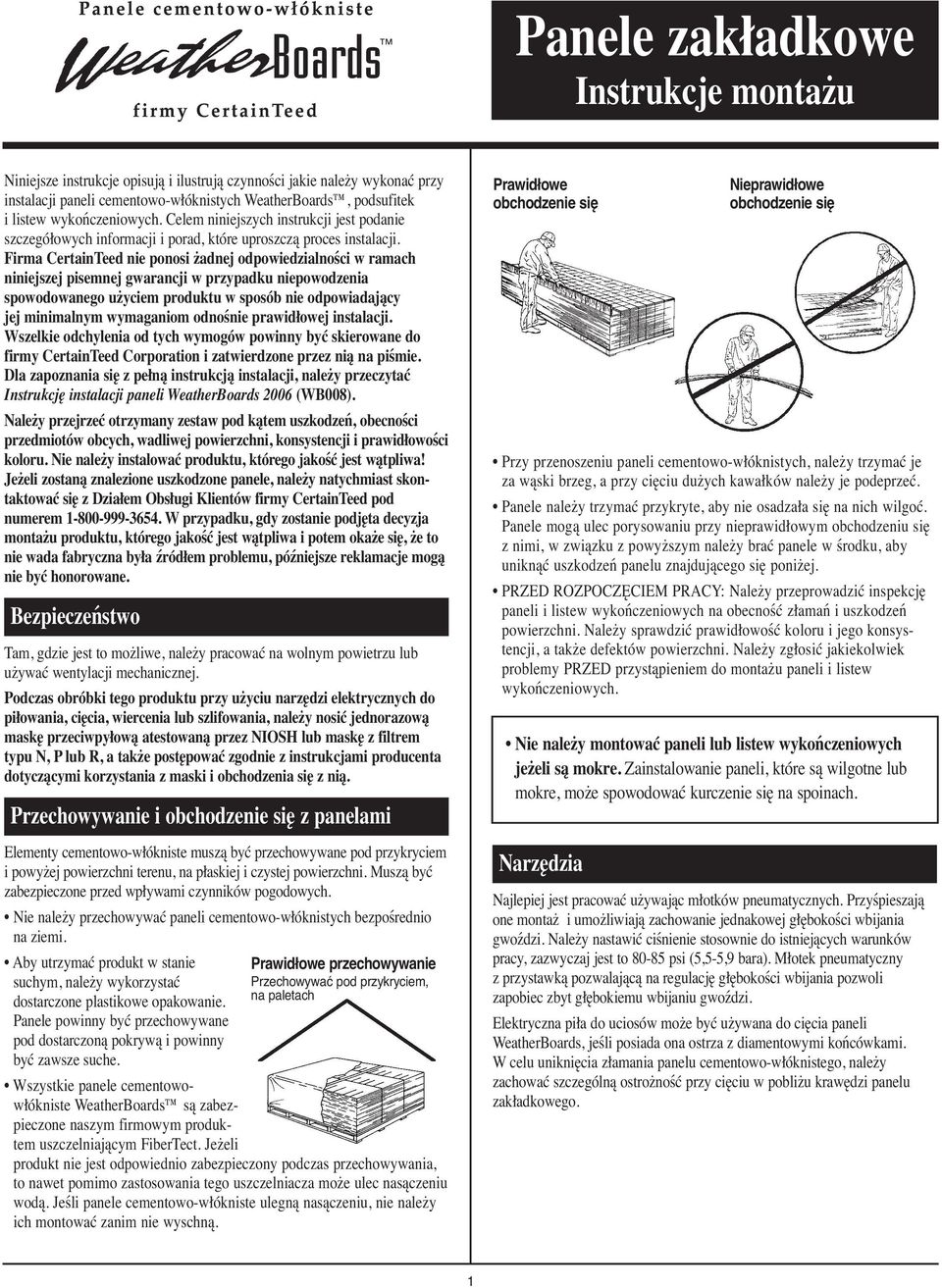

1 Panele zakładkowe Instrukcje montażu Niniejsze instrukcje opisują i ilustrują czynności jakie należy wykonać przy instalacji paneli cementowo-włóknistych WeatherBoards, podsufitek i listew wykończeniowych. Celem niniejszych instrukcji jest podanie szczegółowych informacji i porad, które uproszczą proces instalacji. Firma CertainTeed nie ponosi żadnej odpowiedzialności w ramach niniejszej pisemnej gwarancji w przypadku niepowodzenia spowodowanego użyciem produktu w sposób nie odpowiadający jej minimalnym wymaganiom odnośnie prawidłowej instalacji. Wszelkie odchylenia od tych wymogów powinny być skierowane do firmy CertainTeed Corporation i zatwierdzone przez nią na piśmie. Dla zapoznania się z pełną instrukcją instalacji, należy przeczytać Instrukcję instalacji paneli WeatherBoards 2006 (WB008). Należy przejrzeć otrzymany zestaw pod kątem uszkodzeń, obecności przedmiotów obcych, wadliwej powierzchni, konsystencji i prawidłowości koloru. Nie należy instalować produktu, którego jakość jest wątpliwa! Jeżeli zostaną znalezione uszkodzone panele, należy natychmiast skontaktować się z Działem Obsługi Klientów firmy CertainTeed pod numerem W przypadku, gdy zostanie podjęta decyzja montażu produktu, którego jakość jest wątpliwa i potem okaże się, że to nie wada fabryczna była źródłem problemu, późniejsze reklamacje mogą nie być honorowane. Bezpieczeństwo Tam, gdzie jest to możliwe, należy pracować na wolnym powietrzu lub używać wentylacji mechanicznej. Podczas obróbki tego produktu przy użyciu narzędzi elektrycznych do piłowania, cięcia, wiercenia lub szlifowania, należy nosić jednorazową maskę przeciwpyłową atestowaną przez NIOSH lub maskę z filtrem typu N, P lub R, a także postępować zgodnie z instrukcjami producenta dotyczącymi korzystania z maski i obchodzenia się z nią. Przechowywanie i obchodzenie się z panelami Elementy cementowo-włókniste muszą być przechowywane pod przykryciem i powyżej powierzchni terenu, na płaskiej i czystej powierzchni. Muszą być zabezpieczone przed wpływami czynników pogodowych. Nie należy przechowywać paneli cementowo-włóknistych bezpośrednio na ziemi. Aby utrzymać produkt w stanie suchym, należy wykorzystać dostarczone plastikowe opakowanie. Panele powinny być przechowywane pod dostarczoną pokrywą i powinny być zawsze suche. Prawidłowe przechowywanie Przechowywać pod przykryciem, na paletach Wszystkie panele cementowowłókniste WeatherBoards są zabezpieczone naszym firmowym produktem uszczelniającym FiberTect. Jeżeli produkt nie jest odpowiednio zabezpieczony podczas przechowywania, to nawet pomimo zastosowania tego uszczelniacza może ulec nasączeniu wodą. Jeśli panele cementowo-włókniste ulegną nasączeniu, nie należy ich montować zanim nie wyschną. Prawidłowe obchodzenie się Przy przenoszeniu paneli cementowo-włóknistych, należy trzymać je za wąski brzeg, a przy cięciu dużych kawałków należy je podeprzeć. Panele należy trzymać przykryte, aby nie osadzała się na nich wilgoć. Panele mogą ulec porysowaniu przy nieprawidłowym obchodzeniu się z nimi, w związku z powyższym należy brać panele w środku, aby uniknąć uszkodzeń panelu znajdującego się poniżej. PRZED ROZPOCZĘCIEM PRACY: Należy przeprowadzić inspekcję paneli i listew wykończeniowych na obecność złamań i uszkodzeń powierzchni. Należy sprawdzić prawidłowość koloru i jego konsystencji, a także defektów powierzchni. Należy zgłosić jakiekolwiek problemy PRZED przystąpieniem do montażu paneli i listew wykończeniowych. Narzędzia Nieprawidłowe obchodzenie się Nie należy montować paneli lub listew wykończeniowych jeżeli są mokre. Zainstalowanie paneli, które są wilgotne lub mokre, może spowodować kurczenie się na spoinach. Najlepiej jest pracować używając młotków pneumatycznych. Przyśpieszają one montaż i umożliwiają zachowanie jednakowej głębokości wbijania gwoździ. Należy nastawić ciśnienie stosownie do istniejących warunków pracy, zazwyczaj jest to psi (5,5-5,9 bara). Młotek pneumatyczny z przystawką pozwalającą na regulację głębokości wbijania pozwoli zapobiec zbyt głębokiemu wbijaniu gwoździ. Elektryczna piła do uciosów może być używana do cięcia paneli WeatherBoards, jeśli posiada ona ostrza z diamentowymi końcówkami. W celu uniknięcia złamania panelu cementowo-włóknistego, należy zachować szczególną ostrożność przy cięciu w pobliżu krawędzi panelu zakładkowego. 1

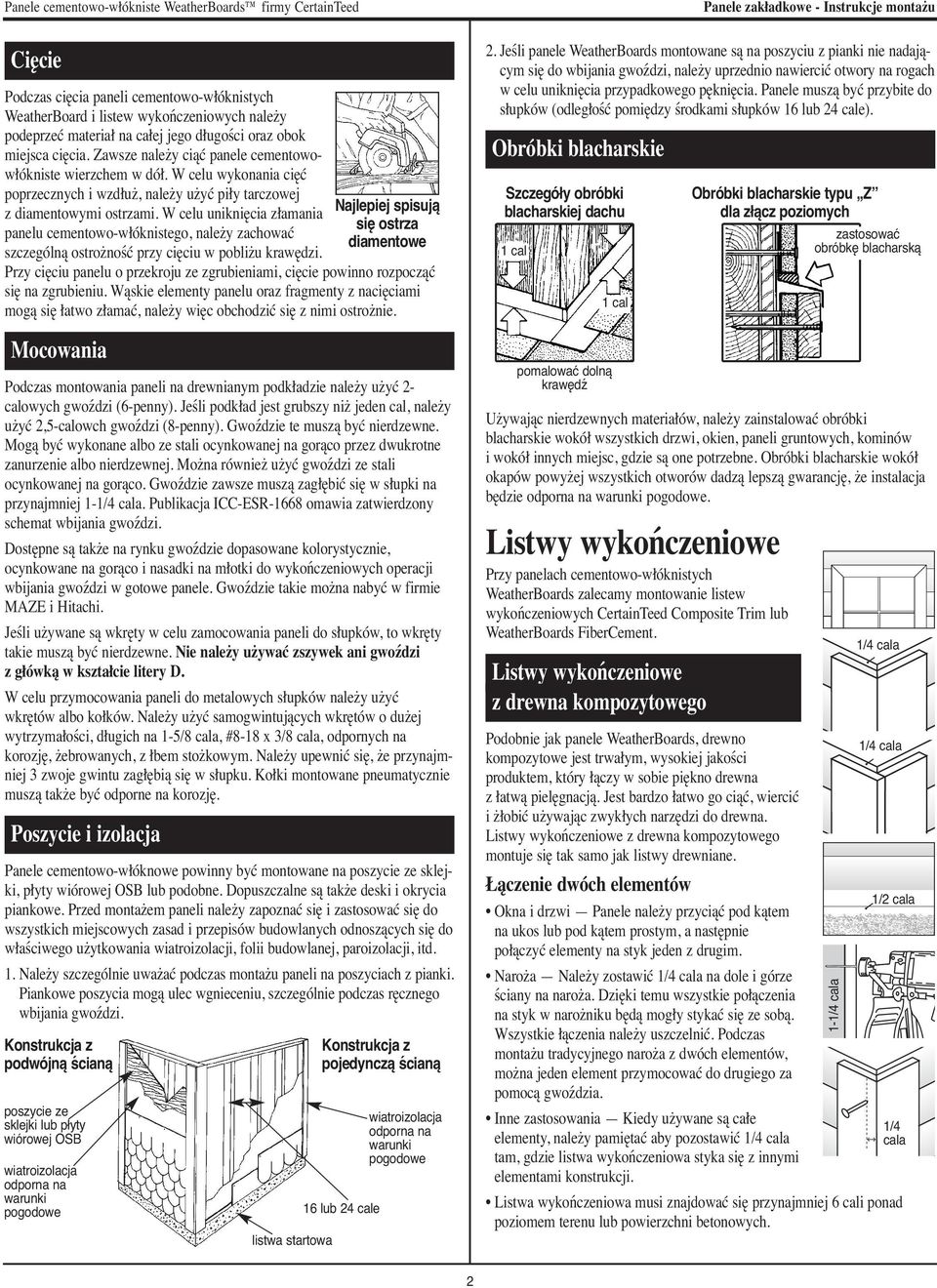

2 Cięcie Podczas cięcia paneli cementowo-włóknistych WeatherBoard i listew wykończeniowych należy podeprzeć materiał na całej jego długości oraz obok miejsca cięcia. Zawsze należy ciąć panele cementowowłókniste wierzchem w dół. W celu wykonania cięć poprzecznych i wzdłuż, należy użyć piły tarczowej z diamentowymi ostrzami. W celu uniknięcia złamania panelu cementowo-włóknistego, należy zachować szczególną ostrożność przy cięciu w pobliżu krawędzi. Przy cięciu panelu o przekroju ze zgrubieniami, cięcie powinno rozpocząć się na zgrubieniu. Wąskie elementy panelu oraz fragmenty z nacięciami mogą się łatwo złamać, należy więc obchodzić się z nimi ostrożnie. Mocowania Podczas montowania paneli na drewnianym podkładzie należy użyć 2- calowych gwoździ (6-penny). Jeśli podkład jest grubszy niż jeden cal, należy użyć 2,5-calowch gwoździ (8-penny). Gwoździe te muszą być nierdzewne. Mogą być wykonane albo ze stali ocynkowanej na gorąco przez dwukrotne zanurzenie albo nierdzewnej. Można również użyć gwoździ ze stali ocynkowanej na gorąco. Gwoździe zawsze muszą zagłębić się w słupki na przynajmniej 1-1/4. Publikacja ICC-ESR-1668 omawia zatwierdzony schemat wbijania gwoździ. Dostępne są także na rynku gwoździe dopasowane kolorystycznie, ocynkowane na gorąco i nasadki na młotki do wykończeniowych operacji wbijania gwoździ w gotowe panele. Gwoździe takie można nabyć w firmie MAZE i Hitachi. Jeśli używane są wkręty w celu zamocowania paneli do słupków, to wkręty takie muszą być nierdzewne. Nie należy używać zszywek ani gwoździ z główką w kształcie litery D. W celu przymocowania paneli do metalowych słupków należy użyć wkrętów albo kołków. Należy użyć samogwintujących wkrętów o dużej wytrzymałości, długich na 1-5/8, #8-18 x 3/8, odpornych na korozję, żebrowanych, z łbem stożkowym. Należy upewnić się, że przynajmniej 3 zwoje gwintu zagłębią się w słupku. Kołki montowane pneumatycznie muszą także być odporne na korozję. Poszycie i izolacja Panele cementowo-włóknowe powinny być montowane na poszycie ze sklejki, płyty wiórowej OSB lub podobne. Dopuszczalne są także deski i okrycia piankowe. Przed montażem paneli należy zapoznać się i zastosować się do wszystkich miejscowych zasad i przepisów budowlanych odnoszących się do właściwego użytkowania wiatroizolacji, folii budowlanej, paroizolacji, itd. 1. Należy szczególnie uważać podczas montażu paneli na poszyciach z pianki. Piankowe poszycia mogą ulec wgnieceniu, szczególnie podczas ręcznego wbijania gwoździ. Konstrukcja z podwójną ścianą poszycie ze sklejki lub płyty wiórowej OSB odporna na warunki pogodowe listwa startowa Najlepiej spisują się ostrza diamentowe Konstrukcja z pojedynczą ścianą 16 lub 24 cale odporna na warunki pogodowe 2. Jeśli panele WeatherBoards montowane są na poszyciu z pianki nie nadającym się do wbijania gwoździ, należy uprzednio nawiercić otwory na rogach w celu uniknięcia przypadkowego pęknięcia. Panele muszą być przybite do słupków (odległość pomiędzy środkami słupków 16 lub 24 cale). Obróbki blacharskie Szczegóły obróbki blacharskiej dachu 1 cal pomalować dolną krawędź 1 cal Używając nierdzewnych materiałów, należy zainstalować obróbki blacharskie wokół wszystkich drzwi, okien, paneli gruntowych, kominów i wokół innych miejsc, gdzie są one potrzebne. Obróbki blacharskie wokół okapów powyżej wszystkich otworów dadzą lepszą gwarancję, że instalacja będzie odporna na warunki pogodowe. Listwy wykończeniowe Przy panelach cementowo-włóknistych WeatherBoards zalecamy montowanie listew wykończeniowych CertainTeed Composite Trim lub WeatherBoards FiberCement. Listwy wykończeniowe z drewna kompozytowego Podobnie jak panele WeatherBoards, drewno kompozytowe jest trwałym, wysokiej jakości produktem, który łączy w sobie piękno drewna z łatwą pielęgnacją. Jest bardzo łatwo go ciąć, wiercić i żłobić używając zwykłych narzędzi do drewna. Listwy wykończeniowe z drewna kompozytowego montuje się tak samo jak listwy drewniane. Łączenie dwóch elementów Okna i drzwi Panele należy przyciąć pod kątem na ukos lub pod kątem prostym, a następnie połączyć elementy na styk jeden z drugim. Naroża Należy zostawić 1/4 na dole i górze ściany na naroża. Dzięki temu wszystkie połączenia na styk w narożniku będą mogły stykać się ze sobą. Wszystkie łączenia należy uszczelnić. Podczas montażu tradycyjnego naroża z dwóch elementów, można jeden element przymocować do drugiego za pomocą gwoździa. Inne zastosowania Kiedy używane są całe elementy, należy pamiętać aby pozostawić 1/4 tam, gdzie listwa wykończeniowa styka się z innymi elementami konstrukcji. Obróbki blacharskie typu Z dla złącz poziomych zastosować obróbkę blacharską 1/4 1/4 1/2 Listwa wykończeniowa musi znajdować się przynajmniej 6 cali ponad poziomem terenu lub powierzchni betonowych. 1-1/4 1/4 2

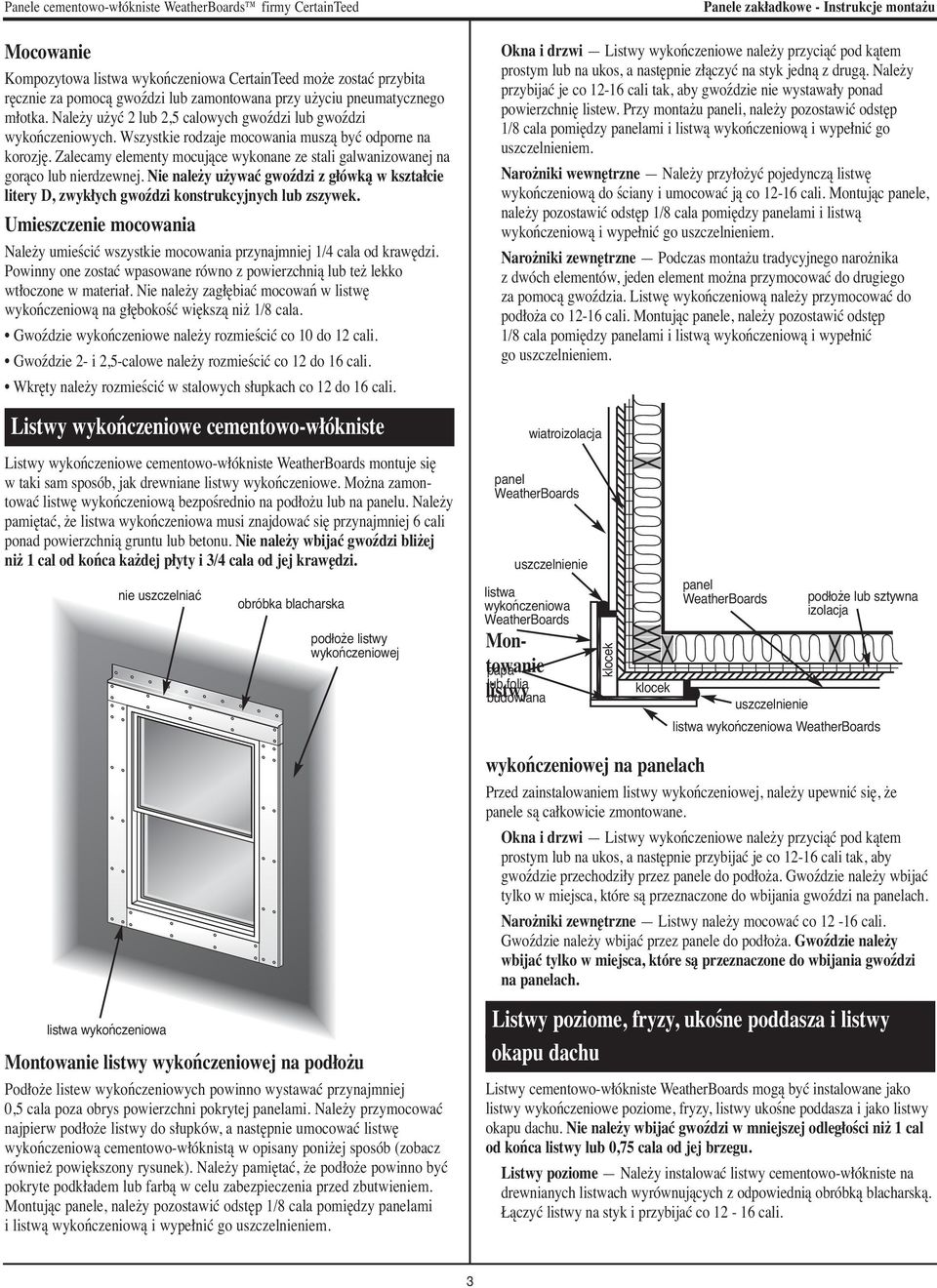

3 Mocowanie Kompozytowa listwa wykończeniowa CertainTeed może zostać przybita ręcznie za pomocą gwoździ lub zamontowana przy użyciu pneumatycznego młotka. Należy użyć 2 lub 2,5 calowych gwoździ lub gwoździ wykończeniowych. Wszystkie rodzaje mocowania muszą być odporne na korozję. Zalecamy elementy mocujące wykonane ze stali galwanizowanej na gorąco lub nierdzewnej. Nie należy używać gwoździ z główką w kształcie litery D, zwykłych gwoździ konstrukcyjnych lub zszywek. Umieszczenie mocowania Należy umieścić wszystkie mocowania przynajmniej 1/4 od krawędzi. Powinny one zostać wpasowane równo z powierzchnią lub też lekko wtłoczone w materiał. Nie należy zagłębiać mocowań w listwę wykończeniową na głębokość większą niż 1/8. Gwoździe wykończeniowe należy rozmieścić co 10 do 12 cali. Gwoździe 2- i 2,5-calowe należy rozmieścić co 12 do 16 cali. Wkręty należy rozmieścić w stalowych słupkach co 12 do 16 cali. Listwy wykończeniowe cementowo-włókniste Listwy wykończeniowe cementowo-włókniste WeatherBoards montuje się w taki sam sposób, jak drewniane listwy wykończeniowe. Można zamontować listwę wykończeniową bezpośrednio na podłożu lub na panelu. Należy pamiętać, że listwa wykończeniowa musi znajdować się przynajmniej 6 cali ponad powierzchnią gruntu lub betonu. Nie należy wbijać gwoździ bliżej niż 1 cal od końca każdej płyty i 3/4 od jej krawędzi. nie uszczelniać listwa wykończeniowa obróbka blacharska podłoże listwy wykończeniowej Montowanie listwy wykończeniowej na podłożu Podłoże listew wykończeniowych powinno wystawać przynajmniej 0,5 poza obrys powierzchni pokrytej panelami. Należy przymocować najpierw podłoże listwy do słupków, a następnie umocować listwę wykończeniową cementowo-włóknistą w opisany poniżej sposób (zobacz również powiększony rysunek). Należy pamiętać, że podłoże powinno być pokryte podkładem lub farbą w celu zabezpieczenia przed zbutwieniem. Montując panele, należy pozostawić odstęp 1/8 pomiędzy panelami i listwą wykończeniową i wypełnić go uszczelnieniem. Okna i drzwi Listwy wykończeniowe należy przyciąć pod kątem prostym lub na ukos, a następnie złączyć na styk jedną z drugą. Należy przybijać je co cali tak, aby gwoździe nie wystawały ponad powierzchnię listew. Przy montażu paneli, należy pozostawić odstęp 1/8 pomiędzy panelami i listwą wykończeniową i wypełnić go uszczelnieniem. Narożniki wewnętrzne Należy przyłożyć pojedynczą listwę wykończeniową do ściany i umocować ją co cali. Montując panele, należy pozostawić odstęp 1/8 pomiędzy panelami i listwą wykończeniową i wypełnić go uszczelnieniem. Narożniki zewnętrzne Podczas montażu tradycyjnego narożnika z dwóch elementów, jeden element można przymocować do drugiego za pomocą gwoździa. Listwę wykończeniową należy przymocować do podłoża co cali. Montując panele, należy pozostawić odstęp 1/8 pomiędzy panelami i listwą wykończeniową i wypełnić go uszczelnieniem. uszczelnienie Montowanie papa lub folia listwy budowlana panel WeatherBoards listwa wykończeniowa WeatherBoards klocek klocek panel WeatherBoards uszczelnienie podłoże lub sztywna izolacja listwa wykończeniowa WeatherBoards wykończeniowej na panelach Przed zainstalowaniem listwy wykończeniowej, należy upewnić się, że panele są całkowicie zmontowane. Okna i drzwi Listwy wykończeniowe należy przyciąć pod kątem prostym lub na ukos, a następnie przybijać je co cali tak, aby gwoździe przechodziły przez panele do podłoża. Gwoździe należy wbijać tylko w miejsca, które są przeznaczone do wbijania gwoździ na panelach. Narożniki zewnętrzne Listwy należy mocować co cali. Gwoździe należy wbijać przez panele do podłoża. Gwoździe należy wbijać tylko w miejsca, które są przeznaczone do wbijania gwoździ na panelach. Listwy poziome, fryzy, ukośne poddasza i listwy okapu dachu Listwy cementowo-włókniste WeatherBoards mogą być instalowane jako listwy wykończeniowe poziome, fryzy, listwy ukośne poddasza i jako listwy okapu dachu. Nie należy wbijać gwoździ w mniejszej odległości niż 1 cal od końca listwy lub 0,75 od jej brzegu. Listwy poziome Należy instalować listwy cementowo-włókniste na drewnianych listwach wyrównujących z odpowiednią obróbką blacharską. Łączyć listwy na styk i przybijać co cali. 3

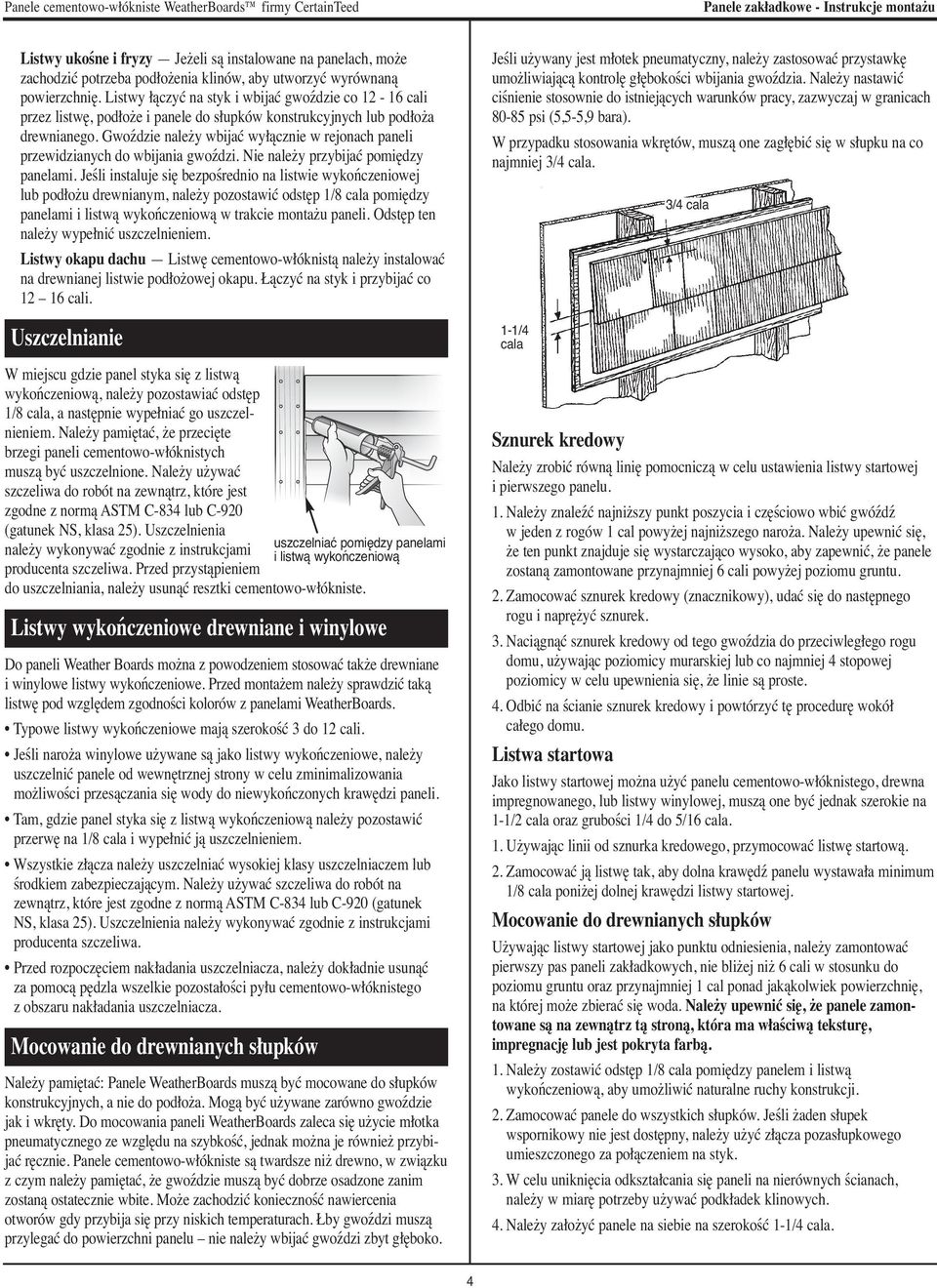

4 Listwy ukośne i fryzy Jeżeli są instalowane na panelach, może zachodzić potrzeba podłożenia klinów, aby utworzyć wyrównaną powierzchnię. Listwy łączyć na styk i wbijać gwoździe co cali przez listwę, podłoże i panele do słupków konstrukcyjnych lub podłoża drewnianego. Gwoździe należy wbijać wyłącznie w rejonach paneli przewidzianych do wbijania gwoździ. Nie należy przybijać pomiędzy panelami. Jeśli instaluje się bezpośrednio na listwie wykończeniowej lub podłożu drewnianym, należy pozostawić odstęp 1/8 pomiędzy panelami i listwą wykończeniową w trakcie montażu paneli. Odstęp ten należy wypełnić uszczelnieniem. Listwy okapu dachu Listwę cementowo-włóknistą należy instalować na drewnianej listwie podłożowej okapu. Łączyć na styk i przybijać co cali. Uszczelnianie W miejscu gdzie panel styka się z listwą wykończeniową, należy pozostawiać odstęp 1/8, a następnie wypełniać go uszczelnieniem. Należy pamiętać, że przecięte brzegi paneli cementowo-włóknistych muszą być uszczelnione. Należy używać szczeliwa do robót na zewnątrz, które jest zgodne z normą ASTM C-834 lub C-920 (gatunek NS, klasa 25). Uszczelnienia uszczelniać pomiędzy panelami należy wykonywać zgodnie z instrukcjami i listwą wykończeniową producenta szczeliwa. Przed przystąpieniem do uszczelniania, należy usunąć resztki cementowo-włókniste. Listwy wykończeniowe drewniane i winylowe Do paneli Weather Boards można z powodzeniem stosować także drewniane i winylowe listwy wykończeniowe. Przed montażem należy sprawdzić taką listwę pod względem zgodności kolorów z panelami WeatherBoards. Typowe listwy wykończeniowe mają szerokość 3 do 12 cali. Jeśli naroża winylowe używane są jako listwy wykończeniowe, należy uszczelnić panele od wewnętrznej strony w celu zminimalizowania możliwości przesączania się wody do niewykończonych krawędzi paneli. Tam, gdzie panel styka się z listwą wykończeniową należy pozostawić przerwę na 1/8 i wypełnić ją uszczelnieniem. Wszystkie złącza należy uszczelniać wysokiej klasy uszczelniaczem lub środkiem zabezpieczającym. Należy używać szczeliwa do robót na zewnątrz, które jest zgodne z normą ASTM C-834 lub C-920 (gatunek NS, klasa 25). Uszczelnienia należy wykonywać zgodnie z instrukcjami producenta szczeliwa. Przed rozpoczęciem nakładania uszczelniacza, należy dokładnie usunąć za pomocą pędzla wszelkie pozostałości pyłu cementowo-włóknistego z obszaru nakładania uszczelniacza. Mocowanie do drewnianych słupków Należy pamiętać: Panele WeatherBoards muszą być mocowane do słupków konstrukcyjnych, a nie do podłoża. Mogą być używane zarówno gwoździe jak i wkręty. Do mocowania paneli WeatherBoards zaleca się użycie młotka pneumatycznego ze względu na szybkość, jednak można je również przybijać ręcznie. Panele cementowo-włókniste są twardsze niż drewno, w związku z czym należy pamiętać, że gwoździe muszą być dobrze osadzone zanim zostaną ostatecznie wbite. Może zachodzić konieczność nawiercenia otworów gdy przybija się przy niskich temperaturach. Łby gwoździ muszą przylegać do powierzchni panelu nie należy wbijać gwoździ zbyt głęboko. Jeśli używany jest młotek pneumatyczny, należy zastosować przystawkę umożliwiającą kontrolę głębokości wbijania gwoździa. Należy nastawić ciśnienie stosownie do istniejących warunków pracy, zazwyczaj w granicach psi (5,5-5,9 bara). W przypadku stosowania wkrętów, muszą one zagłębić się w słupku na co najmniej 3/4. 1-1/4 3/4 Sznurek kredowy Należy zrobić równą linię pomocniczą w celu ustawienia listwy startowej i pierwszego panelu. 1. Należy znaleźć najniższy punkt poszycia i częściowo wbić gwóźdź w jeden z rogów 1 cal powyżej najniższego naroża. Należy upewnić się, że ten punkt znajduje się wystarczająco wysoko, aby zapewnić, że panele zostaną zamontowane przynajmniej 6 cali powyżej poziomu gruntu. 2. Zamocować sznurek kredowy (znacznikowy), udać się do następnego rogu i naprężyć sznurek. 3. Naciągnąć sznurek kredowy od tego gwoździa do przeciwległego rogu domu, używając poziomicy murarskiej lub co najmniej 4 stopowej poziomicy w celu upewnienia się, że linie są proste. 4. Odbić na ścianie sznurek kredowy i powtórzyć tę procedurę wokół całego domu. Listwa startowa Jako listwy startowej można użyć panelu cementowo-włóknistego, drewna impregnowanego, lub listwy winylowej, muszą one być jednak szerokie na 1-1/2 oraz grubości 1/4 do 5/ Używając linii od sznurka kredowego, przymocować listwę startową. 2. Zamocować ją listwę tak, aby dolna krawędź panelu wystawała minimum 1/8 poniżej dolnej krawędzi listwy startowej. Mocowanie do drewnianych słupków Używając listwy startowej jako punktu odniesienia, należy zamontować pierwszy pas paneli zakładkowych, nie bliżej niż 6 cali w stosunku do poziomu gruntu oraz przynajmniej 1 cal ponad jakąkolwiek powierzchnię, na której może zbierać się woda. Należy upewnić się, że panele zamontowane są na zewnątrz tą stroną, która ma właściwą teksturę, impregnację lub jest pokryta farbą. 1. Należy zostawić odstęp 1/8 pomiędzy panelem i listwą wykończeniową, aby umożliwić naturalne ruchy konstrukcji. 2. Zamocować panele do wszystkich słupków. Jeśli żaden słupek wspornikowy nie jest dostępny, należy użyć złącza pozasłupkowego umieszczonego za połączeniem na styk. 3. W celu uniknięcia odkształcania się paneli na nierównych ścianach, należy w miarę potrzeby używać podkładek klinowych. 4. Należy założyć panele na siebie na szerokość 1-1/4. 4

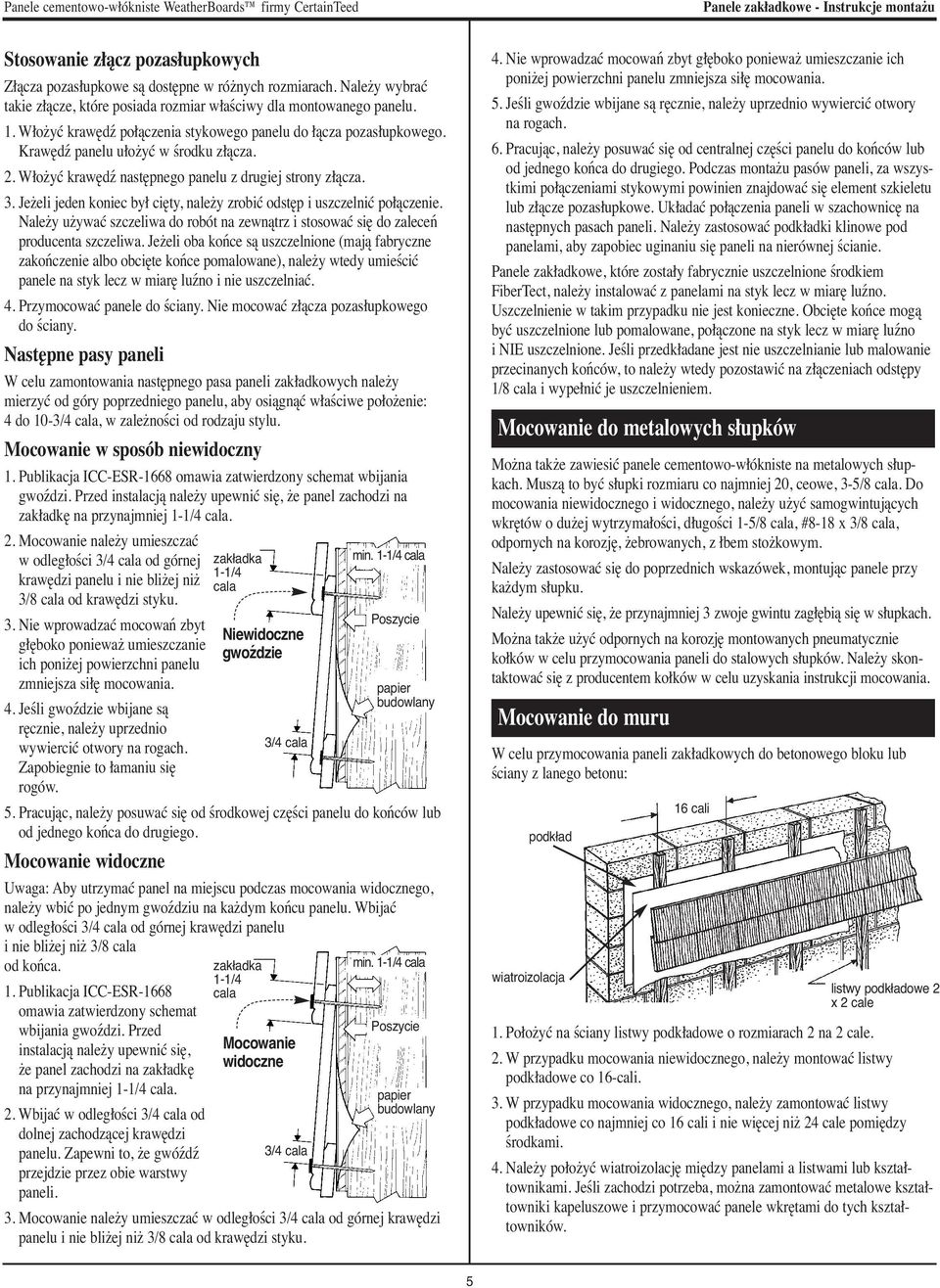

5 Stosowanie złącz pozasłupkowych Złącza pozasłupkowe są dostępne w różnych rozmiarach. Należy wybrać takie złącze, które posiada rozmiar właściwy dla montowanego panelu. 1. Włożyć krawędź połączenia stykowego panelu do łącza pozasłupkowego. Krawędź panelu ułożyć w środku złącza. 2. Włożyć krawędź następnego panelu z drugiej strony złącza. 3. Jeżeli jeden koniec był cięty, należy zrobić odstęp i uszczelnić połączenie. Należy używać szczeliwa do robót na zewnątrz i stosować się do zaleceń producenta szczeliwa. Jeżeli oba końce są uszczelnione (mają fabryczne zakończenie albo obcięte końce pomalowane), należy wtedy umieścić panele na styk lecz w miarę luźno i nie uszczelniać. 4. Przymocować panele do ściany. Nie mocować złącza pozasłupkowego do ściany. Następne pasy paneli W celu zamontowania następnego pasa paneli zakładkowych należy mierzyć od góry poprzedniego panelu, aby osiągnąć właściwe położenie: 4 do 10-3/4, w zależności od rodzaju stylu. Mocowanie w sposób niewidoczny 1. Publikacja ICC-ESR-1668 omawia zatwierdzony schemat wbijania gwoździ. Przed instalacją należy upewnić się, że panel zachodzi na zakładkę na przynajmniej 1-1/4. 2. Mocowanie należy umieszczać w odległości 3/4 od górnej krawędzi panelu i nie bliżej niż 3/8 od krawędzi styku. 3. Nie wprowadzać mocowań zbyt głęboko ponieważ umieszczanie ich poniżej powierzchni panelu zmniejsza siłę mocowania. 4. Jeśli gwoździe wbijane są ręcznie, należy uprzednio wywiercić otwory na rogach. Zapobiegnie to łamaniu się rogów. 5. Pracując, należy posuwać się od środkowej części panelu do końców lub od jednego końca do drugiego. Mocowanie widoczne Uwaga: Aby utrzymać panel na miejscu podczas mocowania widocznego, należy wbić po jednym gwoździu na każdym końcu panelu. Wbijać w odległości 3/4 od górnej krawędzi panelu i nie bliżej niż 3/8 od końca. 1. Publikacja ICC-ESR-1668 omawia zatwierdzony schemat wbijania gwoździ. Przed instalacją należy upewnić się, że panel zachodzi na zakładkę na przynajmniej 1-1/4. 2. Wbijać w odległości 3/4 od dolnej zachodzącej krawędzi panelu. Zapewni to, że gwóźdź przejdzie przez obie warstwy paneli. zakładka 1-1/4 Niewidoczne gwoździe zakładka 1-1/4 3/4 Mocowanie widoczne 3/4 min. 1-1/4 Poszycie papier budowlany min. 1-1/4 Poszycie papier budowlany 3. Mocowanie należy umieszczać w odległości 3/4 od górnej krawędzi panelu i nie bliżej niż 3/8 od krawędzi styku. 4. Nie wprowadzać mocowań zbyt głęboko ponieważ umieszczanie ich poniżej powierzchni panelu zmniejsza siłę mocowania. 5. Jeśli gwoździe wbijane są ręcznie, należy uprzednio wywiercić otwory na rogach. 6. Pracując, należy posuwać się od centralnej części panelu do końców lub od jednego końca do drugiego. Podczas montażu pasów paneli, za wszystkimi połączeniami stykowymi powinien znajdować się element szkieletu lub złącze pozasłupkowe. Układać połączenia paneli w szachownicę na następnych pasach paneli. Należy zastosować podkładki klinowe pod panelami, aby zapobiec uginaniu się paneli na nierównej ścianie. Panele zakładkowe, które zostały fabrycznie uszczelnione środkiem FiberTect, należy instalować z panelami na styk lecz w miarę luźno. Uszczelnienie w takim przypadku nie jest konieczne. Obcięte końce mogą być uszczelnione lub pomalowane, połączone na styk lecz w miarę luźno i NIE uszczelnione. Jeśli przedkładane jest nie uszczelnianie lub malowanie przecinanych końców, to należy wtedy pozostawić na złączeniach odstępy 1/8 i wypełnić je uszczelnieniem. Mocowanie do metalowych słupków Można także zawiesić panele cementowo-włókniste na metalowych słupkach. Muszą to być słupki rozmiaru co najmniej 20, ceowe, 3-5/8. Do mocowania niewidocznego i widocznego, należy użyć samogwintujących wkrętów o dużej wytrzymałości, długości 1-5/8, #8-18 x 3/8, odpornych na korozję, żebrowanych, z łbem stożkowym. Należy zastosować się do poprzednich wskazówek, montując panele przy każdym słupku. Należy upewnić się, że przynajmniej 3 zwoje gwintu zagłębią się w słupkach. Można także użyć odpornych na korozję montowanych pneumatycznie kołków w celu przymocowania paneli do stalowych słupków. Należy skontaktować się z producentem kołków w celu uzyskania instrukcji mocowania. Mocowanie do muru W celu przymocowania paneli zakładkowych do betonowego bloku lub ściany z lanego betonu: podkład 16 cali listwy podkładowe 2 x 2 cale 1. Położyć na ściany listwy podkładowe o rozmiarach 2 na 2 cale. 2. W przypadku mocowania niewidocznego, należy montować listwy podkładowe co 16-cali. 3. W przypadku mocowania widocznego, należy zamontować listwy podkładowe co najmniej co 16 cali i nie więcej niż 24 cale pomiędzy środkami. 4. Należy położyć wiatroizolację między panelami a listwami lub kształtownikami. Jeśli zachodzi potrzeba, można zamontować metalowe kształtowniki kapeluszowe i przymocować panele wkrętami do tych kształtowników. 5

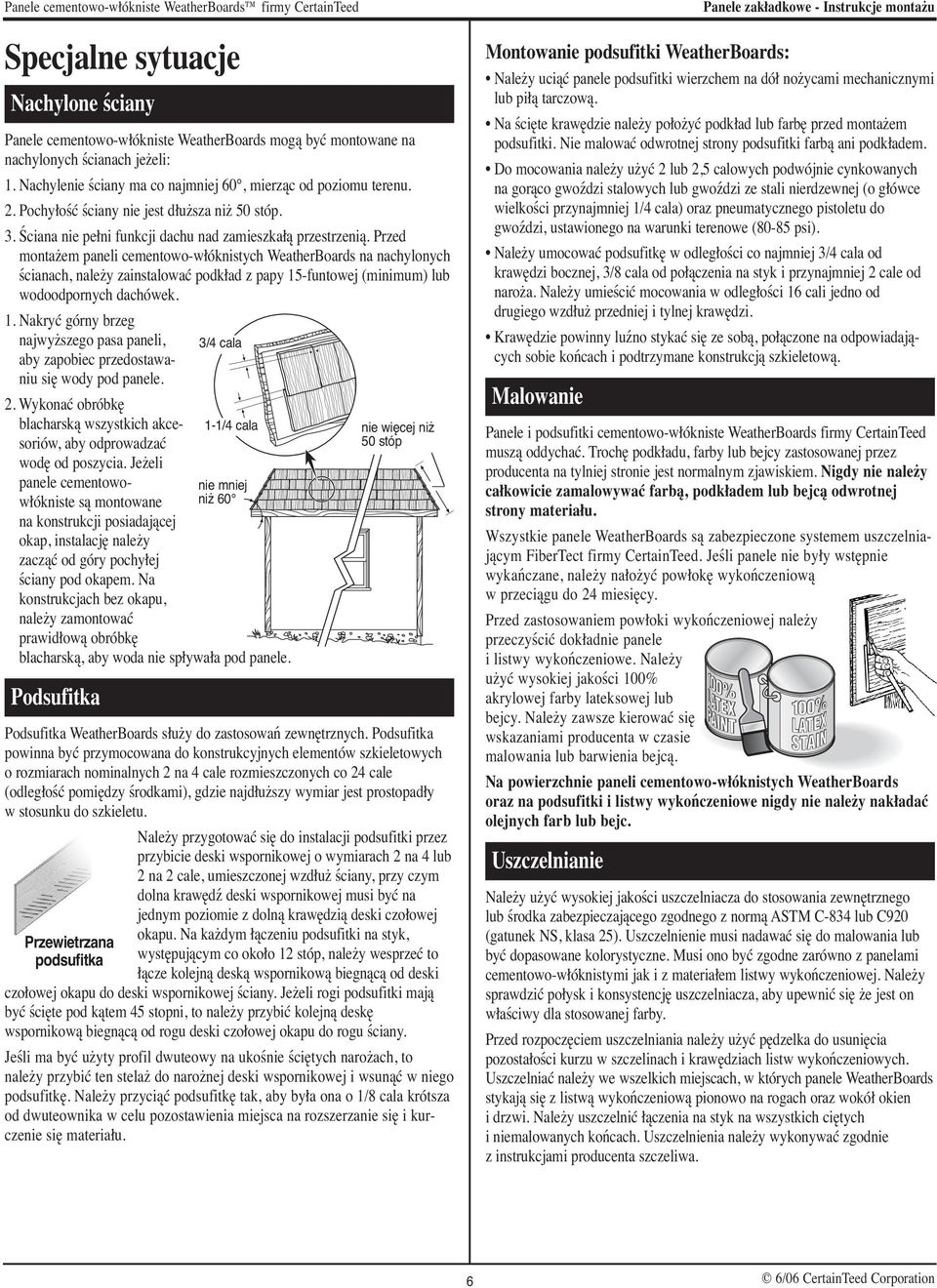

6 Specjalne sytuacje Nachylone ściany Panele cementowo-włókniste WeatherBoards mogą być montowane na nachylonych ścianach jeżeli: 1. Nachylenie ściany ma co najmniej 60, mierząc od poziomu terenu. 2. Pochyłość ściany nie jest dłuższa niż 50 stóp. 3. Ściana nie pełni funkcji dachu nad zamieszkałą przestrzenią. Przed montażem paneli cementowo-włóknistych WeatherBoards na nachylonych ścianach, należy zainstalować podkład z papy 15-funtowej (minimum) lub wodoodpornych dachówek. 1. Nakryć górny brzeg najwyższego pasa paneli, 3/4 aby zapobiec przedostawaniu się wody pod panele. 2. Wykonać obróbkę blacharską wszystkich akcesoriów, aby odprowadzać 1-1/4 wodę od poszycia. Jeżeli panele cementowowłókniste są montowane niż 60 nie mniej na konstrukcji posiadającej okap, instalację należy zacząć od góry pochyłej ściany pod okapem. Na konstrukcjach bez okapu, należy zamontować prawidłową obróbkę blacharską, aby woda nie spływała pod panele. Podsufitka Podsufitka WeatherBoards służy do zastosowań zewnętrznych. Podsufitka powinna być przymocowana do konstrukcyjnych elementów szkieletowych o rozmiarach nominalnych 2 na 4 cale rozmieszczonych co 24 cale (odległość pomiędzy środkami), gdzie najdłuższy wymiar jest prostopadły w stosunku do szkieletu. Przewietrzana podsufitka nie więcej niż 50 stóp Należy przygotować się do instalacji podsufitki przez przybicie deski wspornikowej o wymiarach 2 na 4 lub 2 na 2 cale, umieszczonej wzdłuż ściany, przy czym dolna krawędź deski wspornikowej musi być na jednym poziomie z dolną krawędzią deski czołowej okapu. Na każdym łączeniu podsufitki na styk, występującym co około 12 stóp, należy wesprzeć to łącze kolejną deską wspornikową biegnącą od deski czołowej okapu do deski wspornikowej ściany. Jeżeli rogi podsufitki mają być ścięte pod kątem 45 stopni, to należy przybić kolejną deskę wspornikową biegnącą od rogu deski czołowej okapu do rogu ściany. Jeśli ma być użyty profil dwuteowy na ukośnie ściętych narożach, to należy przybić ten stelaż do narożnej deski wspornikowej i wsunąć w niego podsufitkę. Należy przyciąć podsufitkę tak, aby była ona o 1/8 krótsza od dwuteownika w celu pozostawienia miejsca na rozszerzanie się i kurczenie się materiału. Montowanie podsufitki WeatherBoards: Należy uciąć panele podsufitki wierzchem na dół nożycami mechanicznymi lub piłą tarczową. Na ścięte krawędzie należy położyć podkład lub farbę przed montażem podsufitki. Nie malować odwrotnej strony podsufitki farbą ani podkładem. Do mocowania należy użyć 2 lub 2,5 calowych podwójnie cynkowanych na gorąco gwoździ stalowych lub gwoździ ze stali nierdzewnej (o główce wielkości przynajmniej 1/4 ) oraz pneumatycznego pistoletu do gwoździ, ustawionego na warunki terenowe (80-85 psi). Należy umocować podsufitkę w odległości co najmniej 3/4 od krawędzi bocznej, 3/8 od połączenia na styk i przynajmniej 2 cale od naroża. Należy umieścić mocowania w odległości 16 cali jedno od drugiego wzdłuż przedniej i tylnej krawędzi. Krawędzie powinny luźno stykać się ze sobą, połączone na odpowiadających sobie końcach i podtrzymane konstrukcją szkieletową. Malowanie Panele i podsufitki cementowo-włókniste WeatherBoards firmy CertainTeed muszą oddychać. Trochę podkładu, farby lub bejcy zastosowanej przez producenta na tylniej stronie jest normalnym zjawiskiem. Nigdy nie należy całkowicie zamalowywać farbą, podkładem lub bejcą odwrotnej strony materiału. Wszystkie panele WeatherBoards są zabezpieczone systemem uszczelniającym FiberTect firmy CertainTeed. Jeśli panele nie były wstępnie wykańczane, należy nałożyć powłokę wykończeniową w przeciągu do 24 miesięcy. Przed zastosowaniem powłoki wykończeniowej należy przeczyścić dokładnie panele i listwy wykończeniowe. Należy użyć wysokiej jakości 100% akrylowej farby lateksowej lub bejcy. Należy zawsze kierować się wskazaniami producenta w czasie malowania lub barwienia bejcą. Na powierzchnie paneli cementowo-włóknistych WeatherBoards oraz na podsufitki i listwy wykończeniowe nigdy nie należy nakładać olejnych farb lub bejc. Uszczelnianie Należy użyć wysokiej jakości uszczelniacza do stosowania zewnętrznego lub środka zabezpieczającego zgodnego z normą ASTM C-834 lub C920 (gatunek NS, klasa 25). Uszczelnienie musi nadawać się do malowania lub być dopasowane kolorystyczne. Musi ono być zgodne zarówno z panelami cementowo-włóknistymi jak i z materiałem listwy wykończeniowej. Należy sprawdzić połysk i konsystencję uszczelniacza, aby upewnić się że jest on właściwy dla stosowanej farby. Przed rozpoczęciem uszczelniania należy użyć pędzelka do usunięcia pozostałości kurzu w szczelinach i krawędziach listw wykończeniowych. Uszczelniać należy we wszelkich miejscach, w których panele WeatherBoards stykają się z listwą wykończeniową pionowo na rogach oraz wokół okien i drzwi. Należy uszczelnić łączenia na styk na wszystkich ciętych i niemalowanych końcach. Uszczelnienia należy wykonywać zgodnie z instrukcjami producenta szczeliwa. 6 6/06 CertainTeed Corporation
