1 M ZAMOCOWANIA NA DACHY POKRYTE DACHÓWKĄ Podstawa mocująca do dachów odeskowanych Odeskowanie min. 17 mm/ sklejka min.12 mm. Wkręty do desek należy rozmieścić równomiernie na wsporniku Mocowane za pomocą zestawu śrub P Łaty nośne o minimalnej grubości 40 x 70 mm Podstawa mocująca mocowana do łat Mocowane za pomocą zestawu śrub P A = Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5 mm, C= Nakrętka ocynkowana M10, D= Nierdzewny wkręt do drewna 30 x 5 mm <

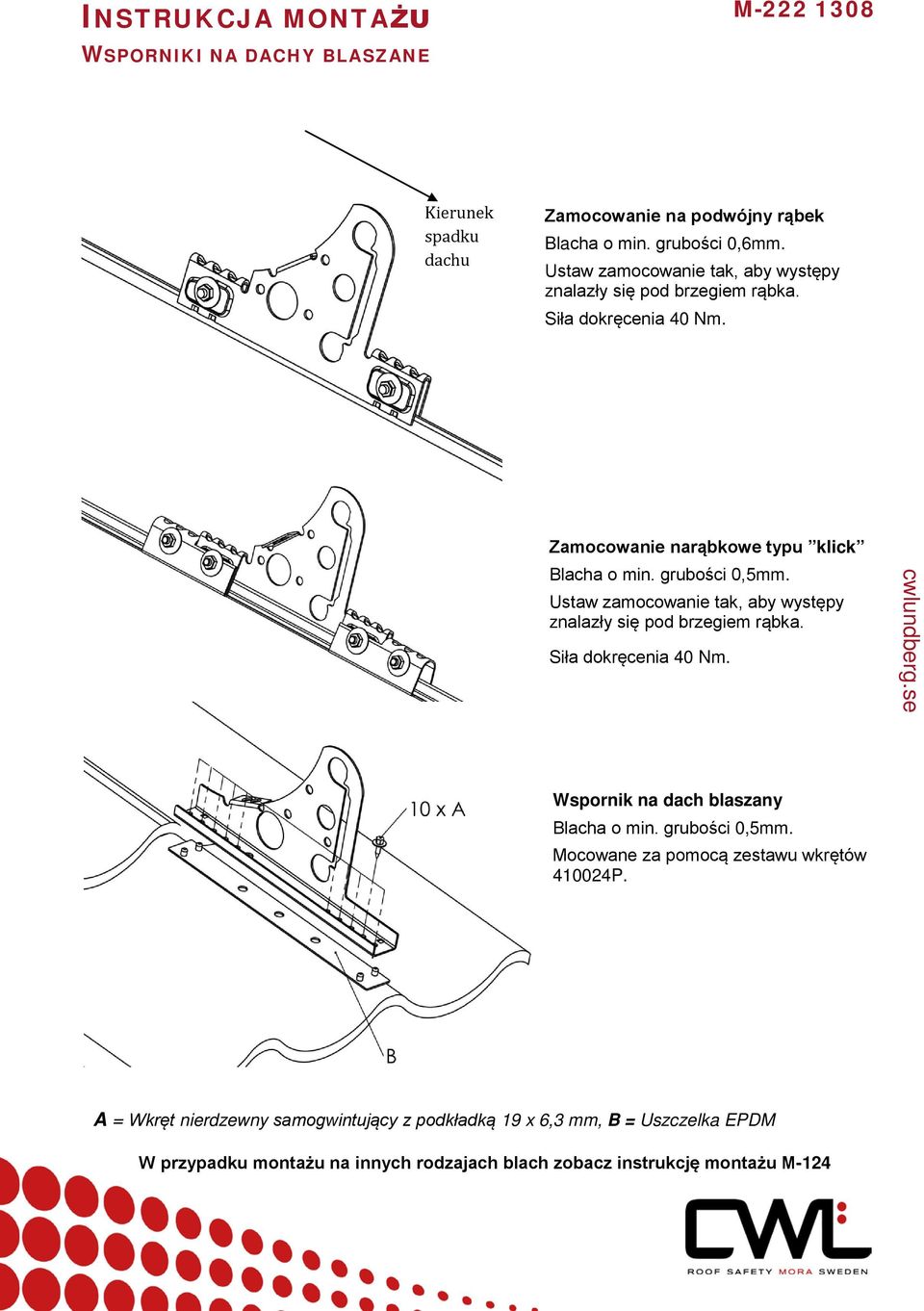

2 M WSPORNIKI NA DACHY BLASZANE Kierunek spadku dachu Zamocowanie na podwójny rąbek Blacha o min. grubości 0,6mm. Ustaw zamocowanie tak, aby występy znalazły się pod brzegiem rąbka. Siła dokręcenia 40 Nm. Zamocowanie narąbkowe typu klick Blacha o min. grubości 0,5mm. Ustaw zamocowanie tak, aby występy znalazły się pod brzegiem rąbka. Siła dokręcenia 40 Nm. Wspornik na dach blaszany Blacha o min. grubości 0,5mm. Mocowane za pomocą zestawu wkrętów P. A = Wkręt nierdzewny samogwintujący z podkładką 19 x 6,3 mm, B = Uszczelka EPDM W przypadku montażu na innych rodzajach blach zobacz instrukcję montażu M-124 <

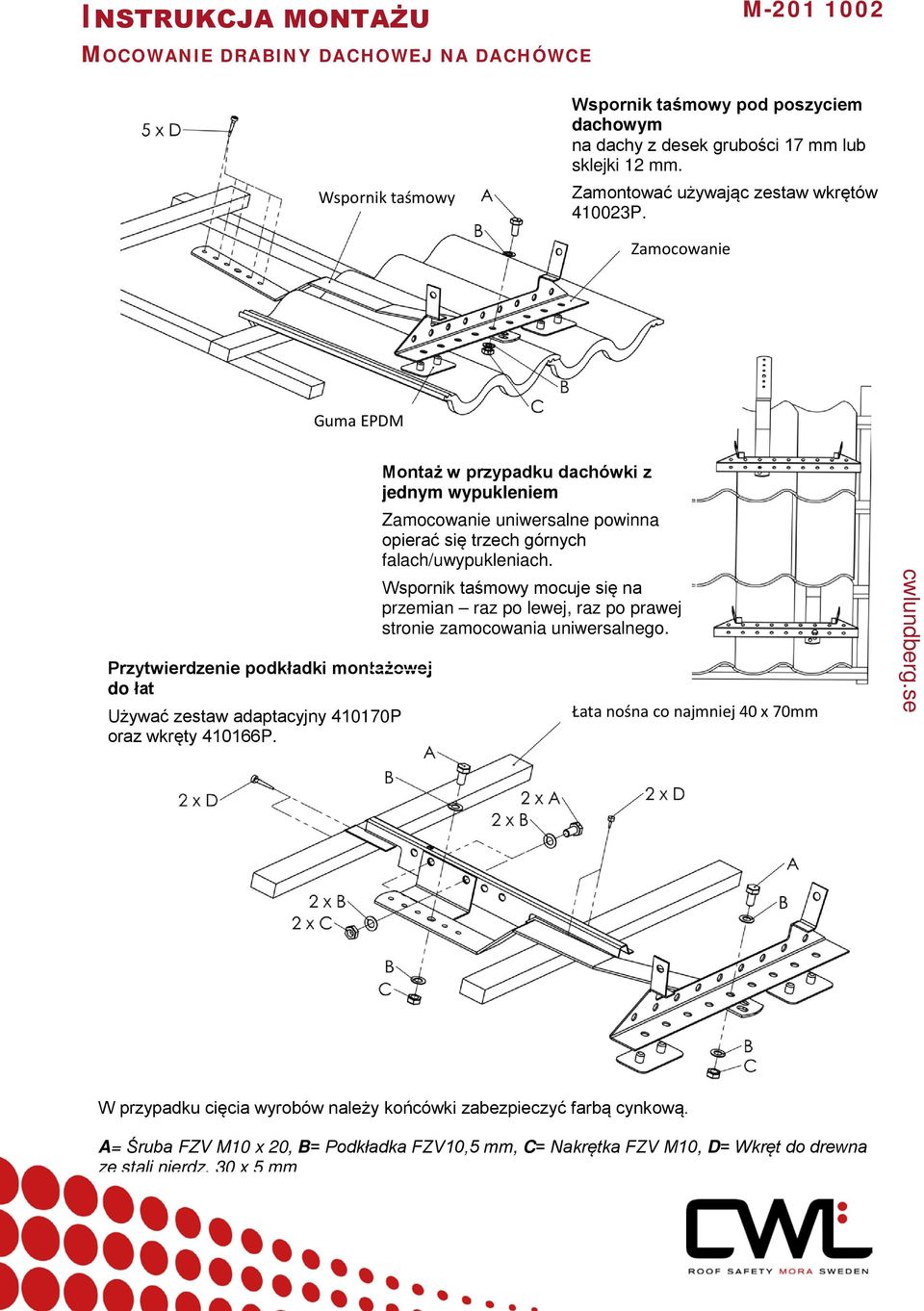

3 M MOCOWANIE DRABINY DACHOWEJ NA DACHÓWCE Wspornik taśmowy Wspornik taśmowy pod poszyciem dachowym na dachy z desek grubości 17 mm lub sklejki 12 mm. Zamontować używając zestaw wkrętów P. Zamocowanie Guma EPDM Przytwierdzenie podkładki montażowej do łat Używać zestaw adaptacyjny P oraz wkręty P. Montaż w przypadku dachówki z jednym wypukleniem Zamocowanie uniwersalne powinna opierać się trzech górnych falach/uwypukleniach. Wspornik taśmowy mocuje się na przemian raz po lewej, raz po prawej stronie zamocowania uniwersalnego. Łata nośna co najmniej 40 x 70mm W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Śruba FZV M10 x 20, B= Podkładka FZV10,5 mm, C= Nakrętka FZV M10, D= Wkręt do drewna ze stali nierdz. 30 x 5 mm

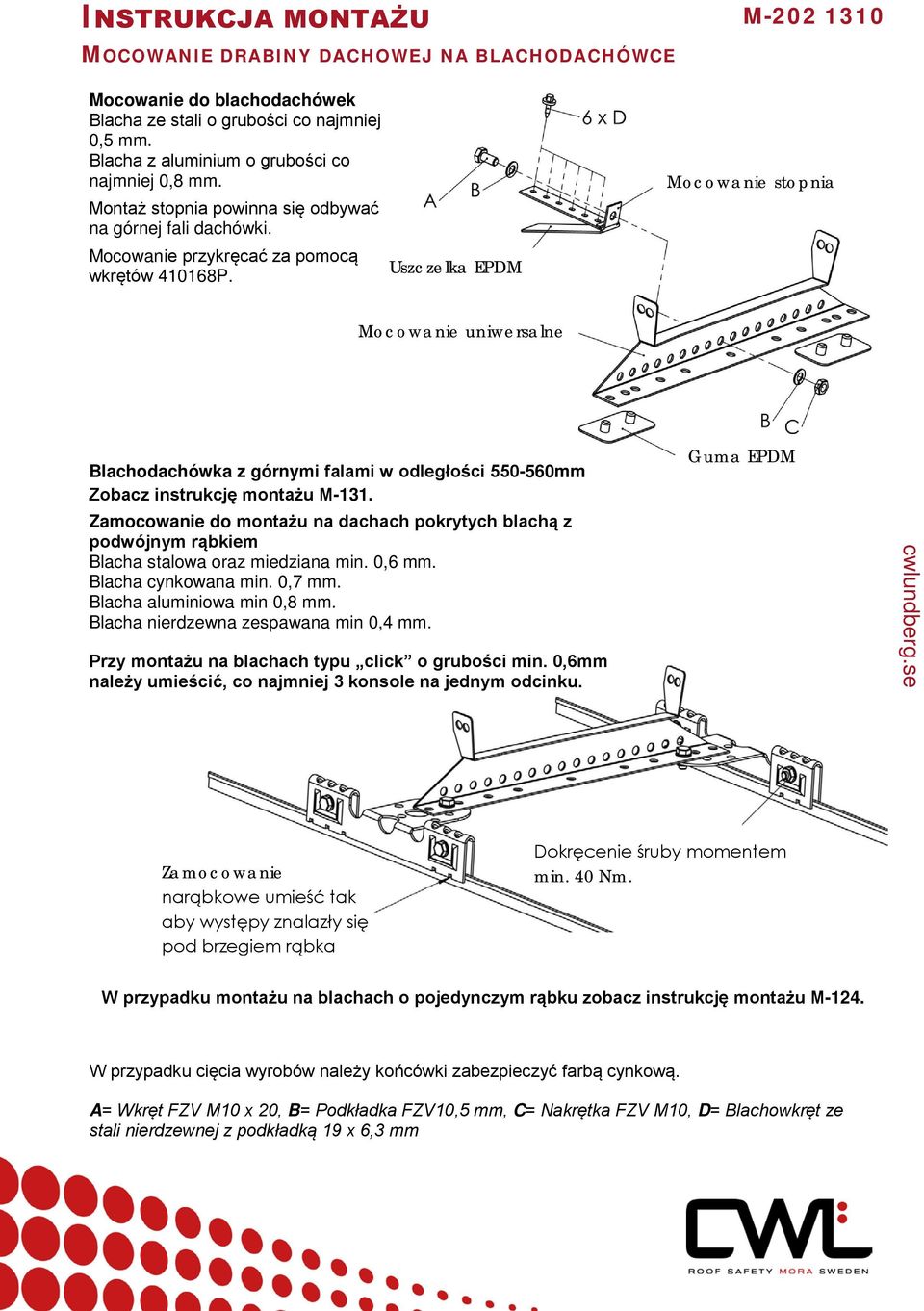

4 M MOCOWANIE DRABINY DACHOWEJ NA BLACHODACHÓWCE Mocowanie do blachodachówek Blacha ze stali o grubości co najmniej 0,5 mm. Blacha z aluminium o grubości co najmniej 0,8 mm. Montaż stopnia powinna się odbywać na górnej fali dachówki. Mocowanie przykręcać za pomocą wkrętów P. Uszczelka EPDM Mocowanie stopnia Mocowanie uniwersalne Blachodachówka z górnymi falami w odległości mm Zobacz instrukcję montażu M-131. Zamocowanie do montażu na dachach pokrytych blachą z podwójnym rąbkiem Blacha stalowa oraz miedziana min. 0,6 mm. Blacha cynkowana min. 0,7 mm. Blacha aluminiowa min 0,8 mm. Blacha nierdzewna zespawana min 0,4 mm. Przy montażu na blachach typu click o grubości min. 0,6mm należy umieścić, co najmniej 3 konsole na jednym odcinku. Guma EPDM Zamocowanie narąbkowe umieść tak aby występy znalazły się pod brzegiem rąbka Dokręcenie śruby momentem min. 40 Nm. W przypadku montażu na blachach o pojedynczym rąbku zobacz instrukcję montażu M-124. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Wkręt FZV M10 x 20, B= Podkładka FZV10,5 mm, C= Nakrętka FZV M10, D= Blachowkręt ze stali nierdzewnej z podkładką 19 x 6,3 mm

5 M SZYNA WSPIERAJĄCA DO ZAMOCOWANIA UNIWERSALNEGO Szyna wspierająca do montażu z zamocowaniem uniwersalnym na dachach pokrytych blachą o odstępie między szczytami profilu wynoszącym mm Założyć uszczelkę EPDM na zamocowaniu drabiny. Przymocować szynę wspierającą z uszczelkami EPDM do zamocowania uniwersalnego za pomocą 1 śruby ocynkowanej M10 x 20 z nakrętką i podkładami. 2 zamocowania drabiny z uszczelkami EPDM zamontować na końcach szyny wspierającej i przykręcić do szczytów profilu za pomocą 12 wkrętów gwintujących A2 18 x 6 mm z podkładką uszczelniającą. Montaż drabiny dachowej należy wykonać według oddzielnej instrukcji montażu. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową.

6 M UCHO MOCUJĄCE, WSPORNIK I ZAMOCOWANIE UNIWERSALNE DLA DACHÓW PŁASKICH Wspornik dla dachów płaskich Wspornik montujemy w kierunku spadku dachu zgodnie z podanym rysunkiem wraz z uszczelką EPDM, nakrętką M10 oraz podkładką. Ława kominiarska, spadek dachu >18, M-203. Montaż relingów kalenica/okap oraz płotka przeciwśniegowego zgodnie z instrukcją montażu M-204. Barierki ochronne do wyłazu dachowego M-206. Konsola do ławy kominiarskiej Spadek dachu < 18 Montaż wraz z uszczelką EPDM nakrętków M10 oraz podkłądką. Uszczelka EPDM Uszczelka EPDM Spadek dachu Zamocowanie uniwersalne dla dachów płaskich Do montażu dla drabiny dachowej i ławy kominiarskiej na spadku dachu. Montaż następuje wraz z uszczelką EPDM, nakrętką M10 oraz podkładką. Instrukcja montażu, M-205. Uszczelka EPDM Ucho mocujące dla liny bezpieczeństwa Ucho mocujące można montować w różnych kierunkach. Maksymalna odległość (cc) pomiędzy uchami wynosi 5 m. Dopuszczona odległość od okapu lub kantu dachu nie może przekroczyć 10 m. Maksymalne nachylenie dachu może wynosić 6. Ucho mocujące dopuszczone jest do zakotwiczenia się jednej osoby wyposażonej w linę z amortyzatorem zgodnie z normą SS EN 355. Uszczelka EPDM Montaż na membranie szczelnej na bazie asfaltu należy wykonywać zgodnie z instrukcją montażu M Montaż na dachach pokrytych membraną szczelną typu PVC, ECB-/ FPO należy wykonywać zgodnie z instrukcją montażu M-076. Montaż za pomocą śruby uchylnej z zaczepem do montowania w ślepych otworach na dachach pokrytych odeskowaniem o min grubością 22 mm oraz sklejką o min grubości 12 mm montuje się zgodnie z instrukcją montażu M-057.

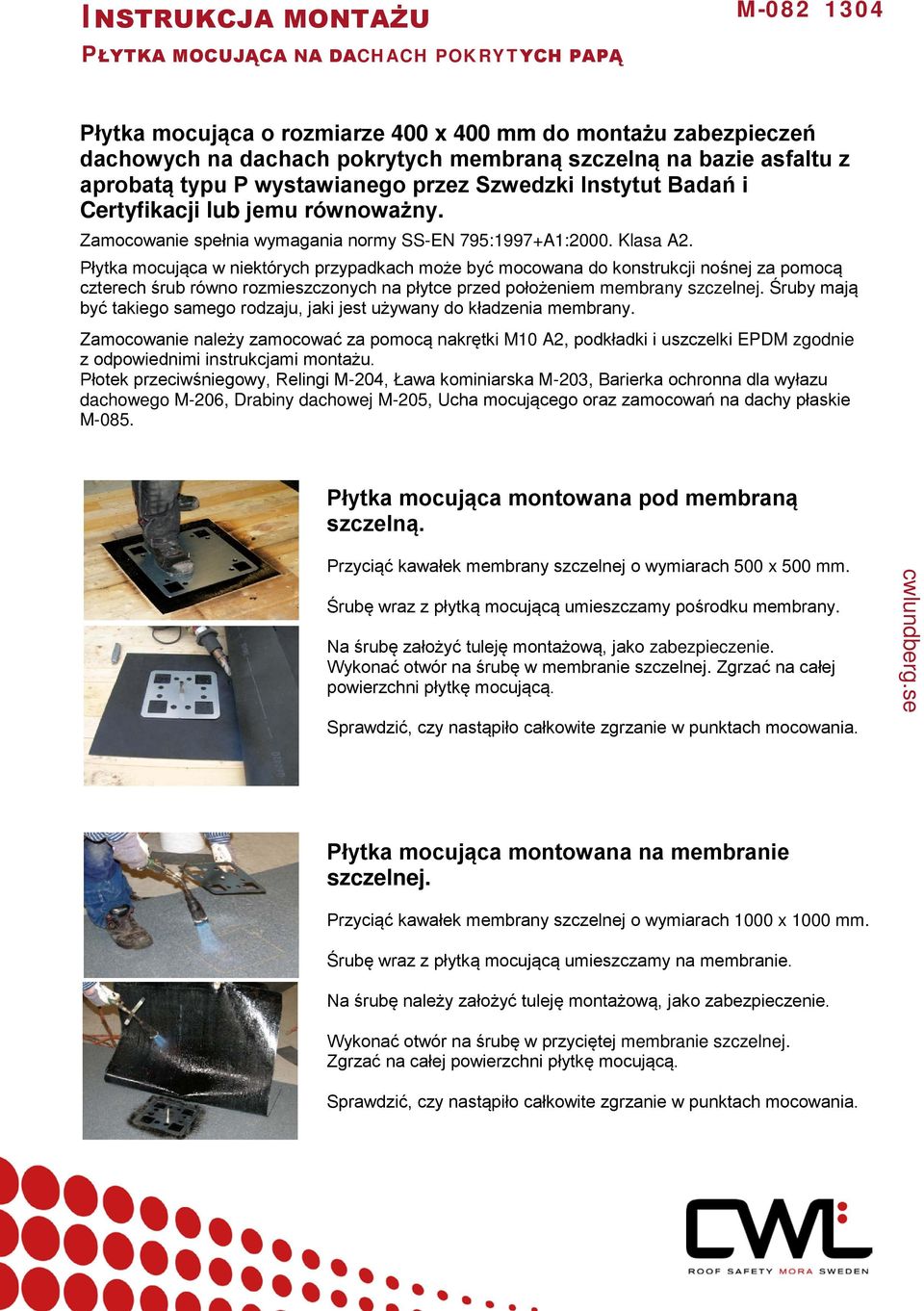

7 M PŁYTKA MOCUJĄCA NA DACHACH POKRYTYCH PAPĄ Płytka mocująca o rozmiarze 400 x 400 mm do montażu zabezpieczeń dachowych na dachach pokrytych membraną szczelną na bazie asfaltu z aprobatą typu P wystawianego przez Szwedzki Instytut Badań i Certyfikacji lub jemu równoważny. Zamocowanie spełnia wymagania normy SS-EN 795:1997+A1:2000. Klasa A2. Płytka mocująca w niektórych przypadkach może być mocowana do konstrukcji nośnej za pomocą czterech śrub równo rozmieszczonych na płytce przed położeniem membrany szczelnej. Śruby mają być takiego samego rodzaju, jaki jest używany do kładzenia membrany. Zamocowanie należy zamocować za pomocą nakrętki M10 A2, podkładki i uszczelki EPDM zgodnie z odpowiednimi instrukcjami montażu. Płotek przeciwśniegowy, Relingi M-204, Ława kominiarska M-203, Barierka ochronna dla wyłazu dachowego M-206, Drabiny dachowej M-205, Ucha mocującego oraz zamocowań na dachy płaskie M-085. Płytka mocująca montowana pod membraną szczelną. Przyciąć kawałek membrany szczelnej o wymiarach 500 x 500 mm. Śrubę wraz z płytką mocującą umieszczamy pośrodku membrany. Na śrubę założyć tuleję montażową, jako zabezpieczenie. Wykonać otwór na śrubę w membranie szczelnej. Zgrzać na całej powierzchni płytkę mocującą. Sprawdzić, czy nastąpiło całkowite zgrzanie w punktach mocowania. Płytka mocująca montowana na membranie szczelnej. Przyciąć kawałek membrany szczelnej o wymiarach 1000 x 1000 mm. Śrubę wraz z płytką mocującą umieszczamy na membranie. Na śrubę należy założyć tuleję montażową, jako zabezpieczenie. Wykonać otwór na śrubę w przyciętej membranie szczelnej. Zgrzać na całej powierzchni płytkę mocującą. Sprawdzić, czy nastąpiło całkowite zgrzanie w punktach mocowania.

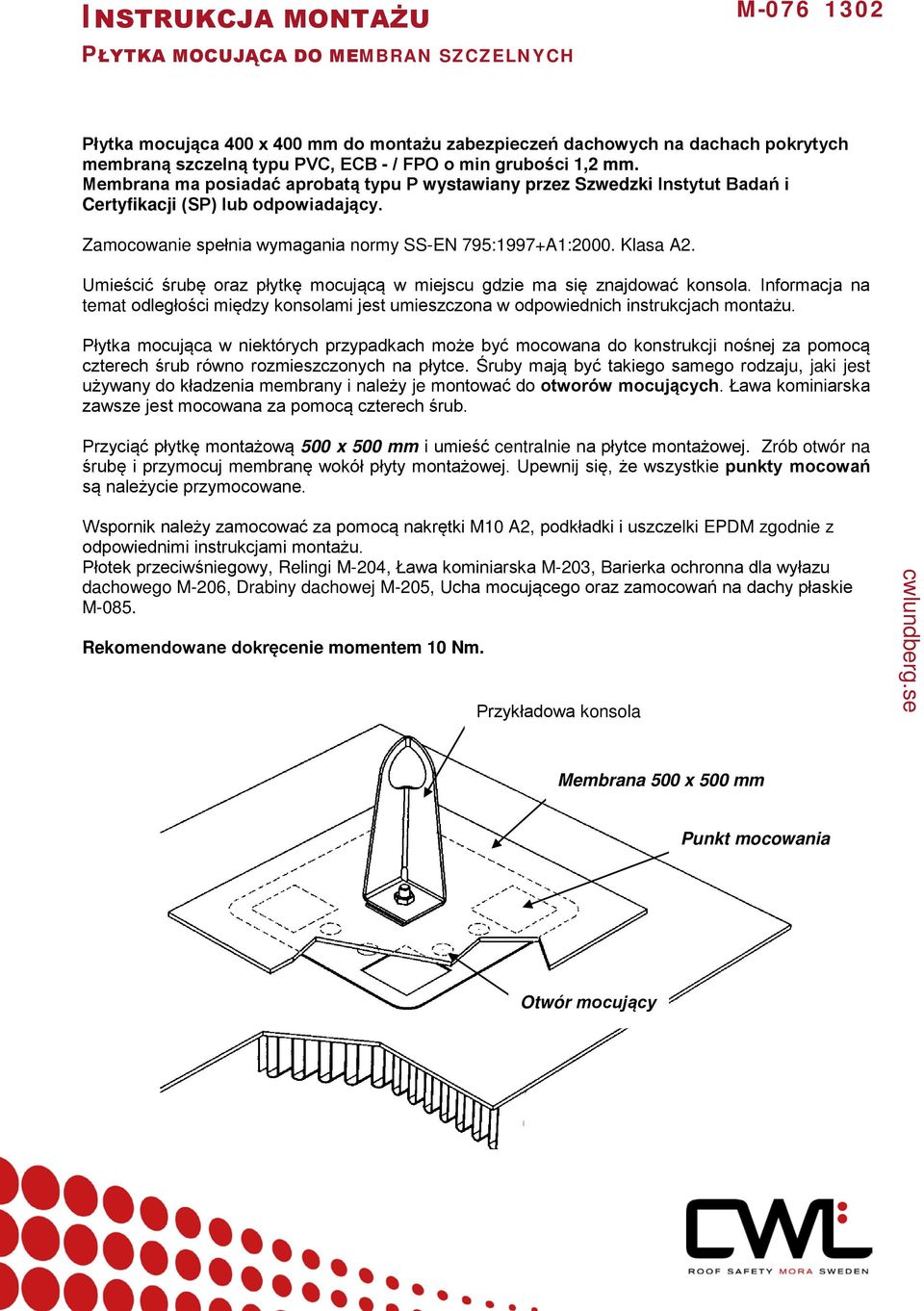

8 PŁYTKA MOCUJĄCA DO MEMBRAN SZCZELNYCH M Płytka mocująca 400 x 400 mm do montażu zabezpieczeń dachowych na dachach pokrytych membraną szczelną typu PVC, ECB - / FPO o min grubości 1,2 mm. Membrana ma posiadać aprobatą typu P wystawiany przez Szwedzki Instytut Badań i Certyfikacji (SP) lub odpowiadający. Zamocowanie spełnia wymagania normy SS-EN 795:1997+A1:2000. Klasa A2. Umieścić śrubę oraz płytkę mocującą w miejscu gdzie ma się znajdować konsola. Informacja na temat odległości między konsolami jest umieszczona w odpowiednich instrukcjach montażu. Płytka mocująca w niektórych przypadkach może być mocowana do konstrukcji nośnej za pomocą czterech śrub równo rozmieszczonych na płytce. Śruby mają być takiego samego rodzaju, jaki jest używany do kładzenia membrany i należy je montować do otworów mocujących. Ława kominiarska zawsze jest mocowana za pomocą czterech śrub. Przyciąć płytkę montażową 500 x 500 mm i umieść centralnie na płytce montażowej. Zrób otwór na śrubę i przymocuj membranę wokół płyty montażowej. Upewnij się, że wszystkie punkty mocowań są należycie przymocowane. Wspornik należy zamocować za pomocą nakrętki M10 A2, podkładki i uszczelki EPDM zgodnie z odpowiednimi instrukcjami montażu. Płotek przeciwśniegowy, Relingi M-204, Ława kominiarska M-203, Barierka ochronna dla wyłazu dachowego M-206, Drabiny dachowej M-205, Ucha mocującego oraz zamocowań na dachy płaskie M-085. Rekomendowane dokręcenie momentem 10 Nm. Exempel Przykładowa konsol konsola Membrana 500 x 500 mm Duk 500 x 500 mm Punkt mocowania Fästpunkt Infästningshål Otwór mocujący

9 M Wspornik do montażu na dachu z blachy trapezowej, dachówkopodobnej lub aluminiowej o grubości, co najmniej 2 x 0,4 mm. Na łącznej długości należy zamontować, co najmniej 3 wsporniki. Wsporniki należy montować w miejscu zachodzenia na siebie blach, natomiast pierwszy z nich i ostatni może być zamontowany na blasze pojedynczej. Wspornik należy przed przytwierdzeniem umieścić waz z uszczelką gumową EPDM w miejscu montowania i nawiercić otwory o średnicy 3,5 mm. Wspornik należy umieścić na szczycie uwypuklenia i przytwierdzić dziesięcioma samogwintującymi się wkrętami A2 18 x 6 mm wraz z podkładką uszczelniającą. Należy skontrolować czy w miejscu nachodzenia na siebie blach przylegają one szczelnie do siebie. Montuj zgodnie z instrukcjami montażu dla danego produktu. Płotek przeciwśniegowy, Relingi M-204, Ława kominiarska M-203, Barierka ochronna dla wyłazu dachowego M-206, Drabiny dachowej M-205. Pojedyncza blacha na początku i na końcu odcinka oraz środkowy wspornik do montażu ławy kominiarskiej. Maksymalna odległość do następnego wspornika nie może przekraczać 500 mm. Miejsce zachodzenia na siebie blach. Maksymalna odległość (cc) między wspornikami nie może przekraczać 1000 mm. Wspornik na aluminiowej blasze trapezowej min. grub. 0,8 mm Wspornik należy zamontować na uwypukleniu używając 10 sztuk wkrętów A2 18 x 6 mm z podkładką uszczelniającą. Montaż płotka przeciwśniegowego należy dokonywać zgodnie z normą CW Lundberg CWL0001 (strefy śniegowe). Na początku i na końcu powinny być zamontowane trzy wsporniki w maksymalnej odległości (cc) od siebie 600 mm. Poza tymi miejscami odległość (cc) między wspornikami nie może przekraczać 1200 mm. Wspornik narąbkowy do podwójnie falcowanych blach: miedzianej min. grubości 0,6 mm, cynkowej 0,7 mm, aluminiowej 0,8 mm oraz zespawanej ze stali nierdzewnej 0,4 mm. Wcisnąć wspornik na stojący rąbek tak, aby występy znalazły się pod brzegiem rąbka. Przy montażu na blachach miedzianych należy pomiędzy mocowaniem a blachą zastosować gumę uszczelniającą EPDM. Na początku i na końcu powinny być zainstalowane trzy wsporniki narąbkowe w maksymalnej odległości (cc) 600 mm od siebie. Poza tymi miejscami odległość między wspornikami nie może przekraczać 1200 mm. Śruby dokręcać do momentu minimum 40 Nm. Montaż na dachu z blachy stalowej z pojedynczym rąbkiem min. 0,6 mm. W tym szczególnym przypadku blacha, poszycie i zaciski nie mogą być uszkodzone a ich stan powinien być sprawdzony przez inspektora z odpowiednią autoryzacją. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową.
