1 Płyty faliste Eternit Instrukcja układania Spis treści Dane techniczne płyt 2 Elementy systemu 3 Układanie płyt 3 Narzędzia do obróbki 4 Ustalenie odległości między łatami i układanie pokrycia 4 Detale montażu 6 Montaż wiatrownicy 8 Wykończenie krawędzi przy pomocy deski czołowej 8 Montaż kosza 9 Łączenie dachu ze ścianą 9 Montaż rynien 10 Montaż kalenicy dachu jednospadowego 11 Magazynowanie 12

2 Dane techniczne płyt Nazwa Gotycka (920x585) Bałtycka Fala (920x875) Szerokość 920 mm 920 mm Długość 585 mm 875 mm Grubość 6,0 mm 6,0 mm Waga 6,7 ± 0,5 kg 11 ± 0,5 kg Zakładka na szerokości 47 mm 47 mm Zakładka na długości 125 mm 125 mm Szerokość użytkowa 873 mm 873 mm Długość użytkowa 460 mm 750 mm Minimalne pochylenie 7 7 Powierzchnia użytkowa 0,4 m 2 /szt. 0,65 m 2 /szt. Odległość między łatami 460 mm 750 mm Średnie zużycie materiałów na 1 m 2 pokrycia dachowego Nazwa Gotycka (920x585) Bałtycka Fala (920x875) Płyty 2,44 szt. 1,54 szt. Gwoździe 4,9 szt. 3,2 szt. Łaty 2,3 m 2 1,5 m 2 Płyta Eternit P-5 Przekrój poprzeczny płyty. Płyta Eternit P-5 Płyty Eternit z dwoma ściętymi rogami. W płytach 920 x 875 mm wcześniej wywierca się otwory. 2

3 Elementy systemu Gąsior kalenicowy z dwóch części (prawa, lewa) Element łączący pokrycie ze ścianą pionową Kalenica dachu jednospadowego (pulpitowego) Wiatrownica S Listwa pod kalenicę Gąsiory naroża skrajny zwykły Elementy uszczelniające i mocujące Gwoździe cynkowane na gorąco 3,5 x 120 mm z wypukłymi główkami w kolorze płyty. Układanie Ułożenie prawostronne 3

4 Ułożenie płyt Kierunek układania. Łata okapowa Kalenica Łata okapowa. Kierunek układania. Narzędzia do obróbki Cięcia narożne Odpowiedni szablon, wykonany z płyty Eternit, nakłada się na róg płyty, płytę kilkakrotnie nacina się nożem. Potem szczyt ściska się szczypcami i odłamuje. Piła ręczna Narzędzie jest stosowane do produkcji szablonów cięć narożnych i wszystkich innych cięć płyt Eternit. Uwaga: przy piłowaniu nacisk tylko przy ruchu postępowym, a z powrotem piłkę tylko wyciągać (w ten sposób wydłużamy okres użytkowania brzeszczotu). Narzędzia elektryczne Stosowane są tylko wolnoobrotowe narzędzia elektryczne, na przykład frezy z zębami z twardego metalu o średnicy 115 mm i szybkością obrotów 250 obr/min lub piłka z powierzchnią tnącą z twardego metalu. Uwaga: Nie wolno ciąć tarczami ściernymi. Ustalenie odległości między łatami i ułożenie pokrycia 1. Przed rozpoczęciem montażu pokrycia dachowego trzeba zmierzyć szerokość i długość płaszczyzny, aby można było policzyć, ile trzeba będzie płyt, gąsiorów naroża, wiatrownic, gąsiorów oraz innych elementów uszczelniających i mocujących. Jeśli to możliwe, trzeba sprawdzić przekątne płaszczyzny pokrycia dachu, sprawdzić poprawność montażu konstrukcji nośnej pokrycia dachowego. 2. Wytyczenie łat zaczyna się od kalenicy: a) odległość A (odległość między pierwszą łatą a środkiem kalenicy, zależy od grubości łaty H i kąta nachylenia dachu) określają wg rys. 1 i tabeli 1. b) Pozycję innych łat wytycza się z góry na dół w rozstawie 460 mm (920 x 585 mm), 450 mm (920x875 mm) zgodnie z rys. 2 i 3 c) Dolna łata powinna być o 8-10 mm grubsza niż wybrana grubość łat. 4

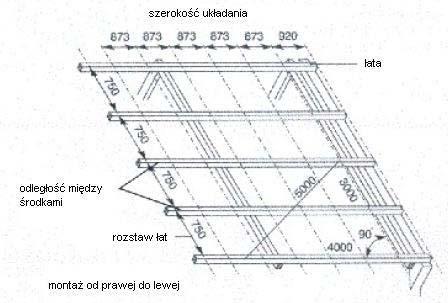

5 Uwaga: Jeśli oznaczone łaty są skracane, płyty trzeba obciąć. 3. Ocieplane pokrycie dachowe przed układaniem płyt jest pokrywane folią przeciwdziałającą skraplaniu. Przed wytyczeniem pierwszego rzędu przymiarem ustala się kąt prosty 3000 x4000 x 5000 mm (rys.6). 4. Pokrycie dachowe układa się od prawej do lewej (płytami Eternit ze ściętymi rogami) i od dołu do góry. Każda płyta jest mocowana dwoma gwoździami 3,5x120 mm, które są wbijane we wcześniej wywiercone otwory. Gwoździe powinny być wbite w taki sposób, aby uszczelka została dokładnie dociśnięta do płyty. W lewym szczycie pokrycia dachowego płyta powinna być zakończona pełną falą, ponieważ wiatrownica jest mocowana do dwóch fal. Kąty między płytami są łączone tak, jak pokazane na rys. 5. Uwaga: Przy pochyleniu dachu od 7 do 20 zalecamy zastosować sznur uszczelniający. 5. Przy montażu elementów kalenicy trzeba zastosować sznur uszczelniający (rys. 1) Prostokątna wiatrownica jest mocowana razem z płytą Eternit. Płyty Eternit mogą się kończyć falą podnoszącą się lub opadającą. Wiatrownica jest mocowana do każdej drugiej łaty razem z płytą Eternit. Mocowana jest także prostopadła krawędź deski wiatrowej (rys.8) Wiatrownice S są mocowane przed układaniem płyt Eternit. Na końcach łat trzeba przymocować deskę, o którą ma się opierać bok wiatrownicy. Miejsce to jest mocowane wkrętami do końca każdej łaty, a górną, falistą część wiatrownicy przyciska przymocowana płyta Eternit, rys W przypadku dachu z krawędziami (np. dach kopertowy) elementy krawędziowe są montowane od dołu do góry. Na dole jest montowany gąsior skrajny, a następnie gąsiory naroża. Są one mocowane dwoma gwoździami, pod które wkłada się taśmę uszczelniającą bądź wentylacyjną. Uwaga: Aby do krokwi narożnej można było pewnie przymocować gąsiory naroża, do krokwi trzeba dodatkowo przybić listwę 50x50 mm. Rys. 1 Odległości łaty kalenicowej (A) Tabela 1 α

6 Rys 2 Odległości Rys. 3 Odległości Rys. 4 Odległości 6

7 Rys. 5 Bałtycka Fala (920x875) Rys. 6 Rys. 7 7

8 Montaż wiatrownicy Rys. 8 Prostokątna wiatrownica Rys. 9 Wiatrownica S Wykończenie krawędzi przy pomocy deski czołowej Płyta Eternit przy brzegu dachu powinna kończyć się opadającą pełną falą. Deska czołowa jest mocowana śrubami lub gwoździami w kolorze deski. Ustalanie szerokości krycia Wiatrownice S są mocowane przed ułożeniem płyt Eternit. Na końcach łat trzeba przymocować deskę, o którą będzie się opierać bok wiatrownicy. To miejsce jest mocowane wkrętami do końca każdej łaty, a górną, falistą część deski wiatrowej przyciska przymocowana płyta Eternit (płyta 8

9 Eternit przyciskająca lewą deskę wiatrową powinna kończyć się pełną opadającą falą, w tym miejscu płytę ucina się). Montaż kosza dachowego Kosz dachowy wykonuje się z giętej blachy. Brzegi elementu z blachy pod płytami Eternit należy uszczelnić. Łączenie dachu ze ścianą Łączenie prostopadłe a) element łączenia muru i pokrycia dachowego podkłada się pod aluminiową listwę wykończeniową. Dla wsparcia elementu łączeniowego potrzebna jest dodatkowa łata. b) obróbka blacharska jest dopasowywana do ściany z uwzględnieniem kąta pochylenia dachu. Odległość między płytą a blachą uszczelnia się sznurem uszczelniającym lub uszczelniaczem dekarskim. 9

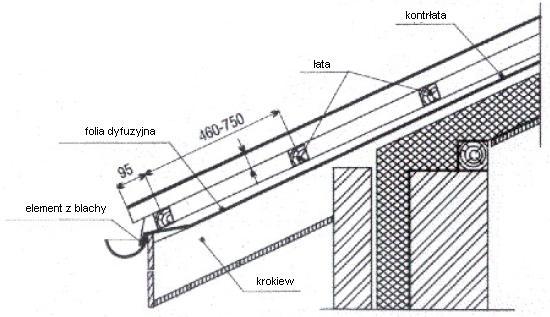

10 Łączenie równoległe a) łączenie pokrycia dachowego z płaszczyzną elewacji przy pomocy prostokątnej wiatrownicy. b) Obróbka blacharska łączy się z okapową częścią elewacji. Montaż rynien Element gzymsu Zaleca się przy pochyleniu dachu < 20 i odległości między łatami > 750 mm Element gzymsu Zaleca się przy pochyleniu dachu > 20 10

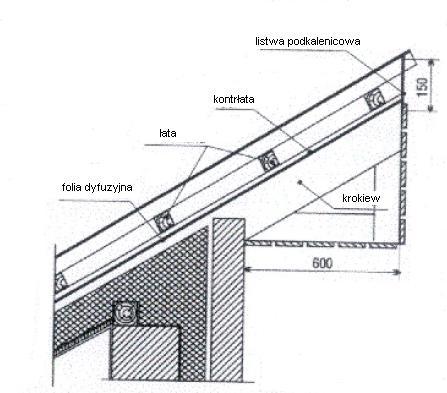

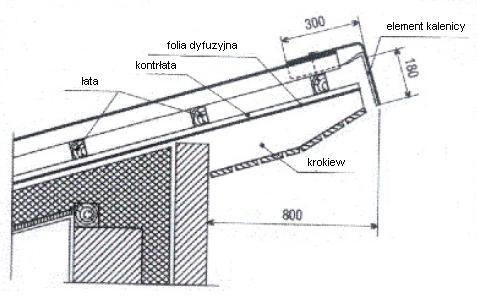

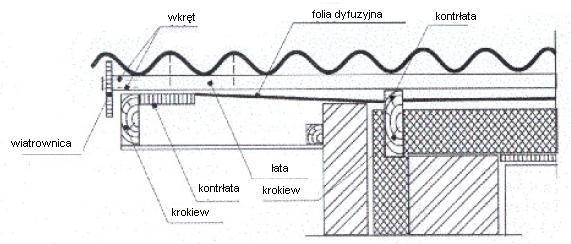

11 Montaż kalenicy dachu jednospadowego (pulpitowego) Element kalenicy Zaleca się przy pochyleniu dachu < 45 Element kalenicy Zaleca się przy pochyleniu dachu > 45 Elementy krawędzi dachu Element krawędzi dachu 11

12 Magazynowanie 1. Wyroby należy składować w suchych, niezapylonych pomieszczeniach. Uwaga: nieprzestrzeganie tego wymogu może spowodować zmianę koloru i wyblaknięcie. 2. Rozpakowanych wyrobów nie przechowywać w pobliżu sypkich lub pylących materiałów budowlanych. Uwaga: nieprzestrzeganie tego wymogu może spowodować utratę wyglądu towarowego. 3. Przy przeładunku rozpakowanych wyrobów chronić malowaną powierzchnię: nie rzucać, nie popychać, nie ciągnąć, wyjmując z opakowania, a przy przeładunku wyrobów między płytami falistymi a kompletującymi wkładać folię. Uwaga: nieprzestrzeganie tego wymogu może spowodować uszkodzenia mechaniczne pomalowanej powierzchni. 4. Zabrania się obciążania opakowań z wyrobami, układając je więcej niż w dwie warstwy. Uwaga: nieprzestrzeganie tego wymogu może spowodować uszkodzenia mechaniczne wyrobach w opakowaniach na dole. 5. Zabrania się stosowanie lin do podwieszania na haku przy załadunku wyrobów przy pomocy dźwiga. Uwaga: nieprzestrzeganie tego wymogu może spowodować uszkodzenia mechaniczne wyrobów. Sprzedający powinien zapoznać kupującego z warunkami składowania wyrobów, przekazać instrukcję układania i udzielić konsultacji w zakresie obróbki pokrycia. Naruszenie tego warunku unieważnia gwarancję na wyroby. 12
