1 Instrukcja montażu profili podłogowych z materiału kompozytowego Resysta SYSTEM DKG LAT GWARANCJI - nie pęcznieje - nie pęka - nie rozwarstwia się - nie gnije LEPSZE OD DREWNA

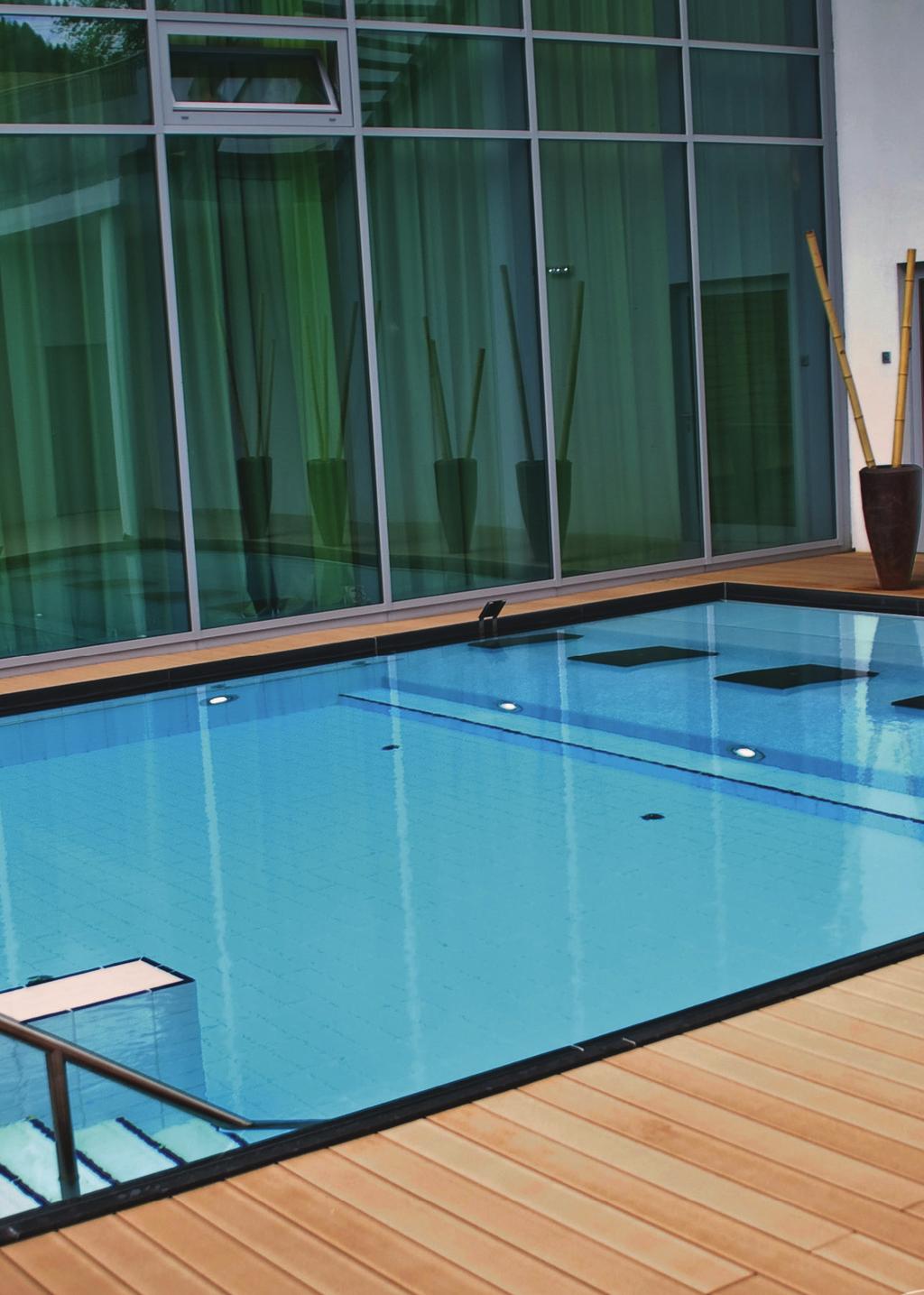

2 Materiał Resysta jest materiałem antypoślizgowym, a jego zalety widoczne są szczególnie w obszarach mokrych, gdzie będzie chodziło się bez obuwia.

3 1. Informacje podstawowe 2. System DKG Ogólne wskazówki 4. Obróbka wstępna 5. Montaż 5.1. Ogólne wskazówki dot.montażu 5.2. Możliwości montażu (ułożenia) 5.3. Konstrukcja nośna 5.4. Sposoby montażu 5.5. Profile wykończeniowe 6. Mocowanie 7. Wykończenie 8. Lakierowanie (RFS) s. 4 s. 5 s. 6 s. 6 s. 7 s. 7 s. 7 s. 8 s. 9 s. 11 s. 12 s. 13 s. 13 3

4 1. INFORMACJE PODSTAWOWE C F A a B D C E D max. 25 mm 4

5 A B C D E F Podłoże: Podłoże powinno być twarde i stabilne oraz zapewniać wystarczający odpływ wody lub drenaż. Listwy konstrukcyjne: Listwy przymocować na podłożu. Maksymalny odstęp między listwami konstrukcyjnymi wynosi 40cm (osiowo). Dylatacja: Odstęp między deskami podłogowymi przy temperaturze 20 C powinien wynosić 1,5mm na każdy mb profilu z powodu rozszerzania się. Poniższy diagram pokazuje rozprężanie się desek przy innych temperaturach. Pod pkt mozna znaleźć diagram pokazujący rozszerzanie się profili przy innych temperaturach. Montaż końców deski podłogowej: Powierzchnia przylegania deski podłogowej na listwie konstrukcyjnej powinna wynosić minimalnie 30-35mm. Nawis: Maksymalny nawis boczny desek podłogowych nie może przekroczyć 25mm. Szkic instalacyjny (przed położeniem nowej podłogi): Zaleca się wykonanie szkicu instalacyjnego wcześniej, ponieważ konstrukcja nośna musi być odpowiednio umocowana. 2. SYSTEM DKG Profil podłogowy Listwa konstrukcyjna 70x38 Materiał: Resysta Kolor: naturalny Szerokość x wysokość: 125 x 22mm Materiał: Resysta, mix PVC / PVC Kolor: czarny Szerokość x wysokość: 70 x 38mm Uwaga: dostępne długości na zapytanie Uwaga: do przymocowania na twardym, zabudowanym podłożu(o wypełnionej powierzchni np. Betonie) (tolerancja wymiarowa +/- 3%) CLIP TYP T Materiał: nylon Kolor: czarny - 5

6 Wskazówki i informacje na temat obróbki powierzchni Resysty za pomocą farby i dwuskładnikowego lakieru dostępne są u przedstawicieli handlowych jak również w Internecie na stronie 3. OGÓLNE WSKAZÓWKI Instalacji / Montażu powinien dokonać przeszkolony fachowiec. Profili nie przykrywać folią plastikową ani w stanie zabudowanym ani w stanie niezabudowanym. Woda skroplona lub spiętrzona może prowadzić do tworzenia się plam. Do obróbki materiału Resysta mogą być użyte standardowe narzędzia takie same jak do obróbki drewna. Do przeszlifowania powierzchni używać papieru ściernego o gradacje między 24 a 60. Szlifować tylko wzdłuż. Do klejenia można użyć standardowego kleju poliuretanowego (D3 lub D4). Ze względu na specjalną produkcję i skład Resysty mogą dostać się do niej niewielkie ilości powietrza. Nie ma to jednak żadnego wpływu na jakość i wytrzymałość materiału. nie powinny być używane do celów nośnych, konstrukcyjnych. Należy zawsze przestrzegać lokalnych przepisów budowlanych, jak również instrukcji i informacji technicznych. 4. OBRÓBKA WSTĘPNA Nakładanie farby (FVG) Aby uzyskać równomierny i optymalny efekt barwienia, farbę powinno się nakładać przy niezmiennych warunkach ogólnych. Dlatego też, zalecamy nakładać barwnik przed montażem profili. Temperatura ok. 5-25, względna wilgotność powietrza ok %. 6 MAGAZYNOWANIE/ SKŁADOWANIE Produkty wykonane z Resysty należy przechowywać tylko w pozycji leżącej na równym podłożu. Jeśli deski podłogowe będą przechowywane na belkach, odstęp między belkami powinien wynosić maksymalnie 20cm. Wskazówka prawna: Profil podłogowy Resysty i konstrukcja szkieletowa zostały opracowane specjalnie na nawierzchnie tarasowe. Te produkty nie mają zezwolenia nadzoru budowlanego i z tego powodu Proszę nie nakładać farby podczas bezpośredniego działania promieni słonecznych lub kiedy istnieje niebezpieczeństwo deszczu. Wskazówka: Farbę nakładać przy użyciu szerokiego, gęstego pędzla. W przypadku gdy podłoga jest barwiona dopiero po montażu, należy przestrzegać w/w punktów oraz malować powierzchnię o maksymalnej wielkości 4-5m2. W tym przypadku malowanie powinien wykonać fachowiec.

7 5. MONTAŻ 5.1. OGÓLNE WSKAZÓWKI DOT. MONTAŻU Przy instalacji należy wziąć pod uwagę ok. 2% nachylenie, żeby zapewnić prawidłowy odpływ wody. Woda stojąca zbierająca się w pustych przestrzeniach może prowadzić w czasie mrozu do szkód. Żeby tego uniknąć można zamknąć końce dopasowanymi listwami. Dla obszaru pozbawionego planu zabudowy używać tylko odpowiednich materiałów mocujących (np. śrub ze stali nierdzewnej). Podczas montażu należy uwzględnić liniowe rozszerzanie się Resysty, które nie zależy, jak w przypadku drewna, od wilgotności powietrza, tylko wyłącznie od temperatury. Z tego powodu w przypadku temperatury wynoszącej 20 C należy uwzględnić 1,5mm odstęp na każdy metr bieżący deski podłogowej. Poniższy diagram pokazuje rozprężanie się desek przy innych temperaturach. Temperatura przy montażu 0C 10C 20C 30C 40C Odstęp minimalny między deskami na metr bieżący 0,5mm 1,0mm 1,5mm 2,0mm 2,5mm Proszę uważać na to, żeby deski podłogowe przycinane były na długość przy niezmiennych temperaturach. Dlatego przycinanie powinno mieć miejsce np. w pomieszczeniu lub w cieniu. Wskazówka: Na końcach desek podłogowych można przymocować profil z 45 ścięciem. W ten sposób można zamaskować szczelinę dylatacyjną MOŻLIWOŚCI MONTAŻU (UŁOŻENIA) Zaleca się wykonanie szkicu instalacyjnego z wyprzedzeniem, ponieważ konstrukcja nośna musi zostać odpowiednio ułożona. 7

8 5.3. KONSTRUKCJA NOŚNA Listwa konstrukcyjna 70x38mm Ogólne uwagi, które obowiązują dla wszystkich konstrukcji nośnych. Zwrócić uwagę na wystarczający odpływ wody lub drenaż. Odnosi się to do konstrukcji nośnej oraz do pustych przestrzeni między profilami. Przy zamkniętym podłożu należy przestrzegać min. 2% nachylenia powierzchni. Niezależnie od tego z powodu sił adhezyjnych może tworzyć się wilgoć na powierzchni desek podłogowych. Listwy konstrukcyjne połączyć na stałe z podłożem. W przypadku gdy listwy konstrukcyjne nie będą mogły być na stałe połączone wkrętami z podłożem, trzeba zwrócić uwagę na wystarczające mocowanie całej podłogi/dna (szczegóły proszę konsultować z architektem lub wykonawcą). 8

9 Listwę konstrukcyjną Resysty o wymiarach 70 x 38 mm należy przymocować na twardym podłożu, w wybranych punktach powierzchni np. na płytach betonowych z podkładką żwiru lub betonem SPOSOBY MONTAŻU MONTAŻ PROFILI SYSTEM DKG Mocowanie za pomocą niewidocznego wkręta i klipu. 1 2 Deskę przewiercić 2mm wiertłem. Za pomocą 12mm wiertła wywiercić otwór o głębokości ok. 1cm. 9

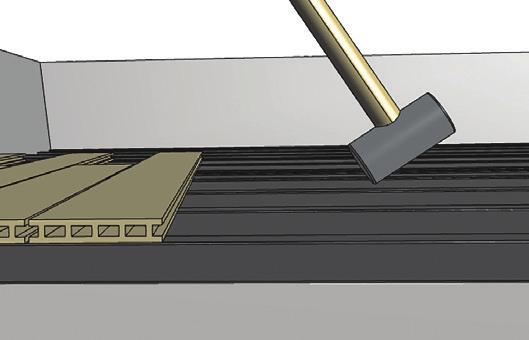

10 3 4 Przykręcić śrubę ze stali nierdzewnej. 5 Do otworu dodać kleju, umieścić kołek maskujący, a następnie krótko obciąć (z płaszczyzną). 6 7 Na zakończenie przeszlifować i nanieść na kołek farbę. Przymocować klip typu T. 8 Przykręcić clip do podkładu. Uwaga: Dostosować siłę dokręcania tak, aby śruba nie została za mocno dokręcona. Wprowadzić deskę ukośnie Przycisnąć deskę do dołu. Całą deskę ostrożnie wbić pod klip przy pomocy gumowego młotka. 10

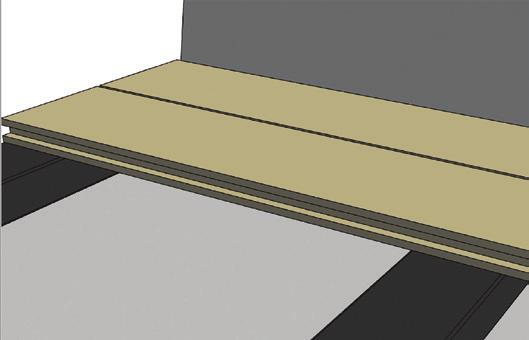

11 11 Na koniec clip jeszcze raz lekko dokręcić ALTERNATYWNY SPOSÓB MONTAŻU Możliwość alternatywna mocowanie za pomocą śruby służącej do budowy tarasów: 1 2 Deskę przewiercić 2mm wiertłem. Przykręcić ostrożnie śrubę tarasową. 3 Kolejne deski ułożyć w zależności od pożądanego odstępu (zalecamy odstęp 1mm do 4mm) i przymocować. Proszę zastosować odpowiedni element zapewniający utrzymanie wymaganej odległości np. skrawka sklejki PROFILE WYKOŃCZENIOWE Mocowanie listwy wykończeniowej Listwę wykończeniową przymocować bezpośrednio do listwy konstrukcyjnej za pomocą śruby tarasowej lub ukrytego kołka. 11

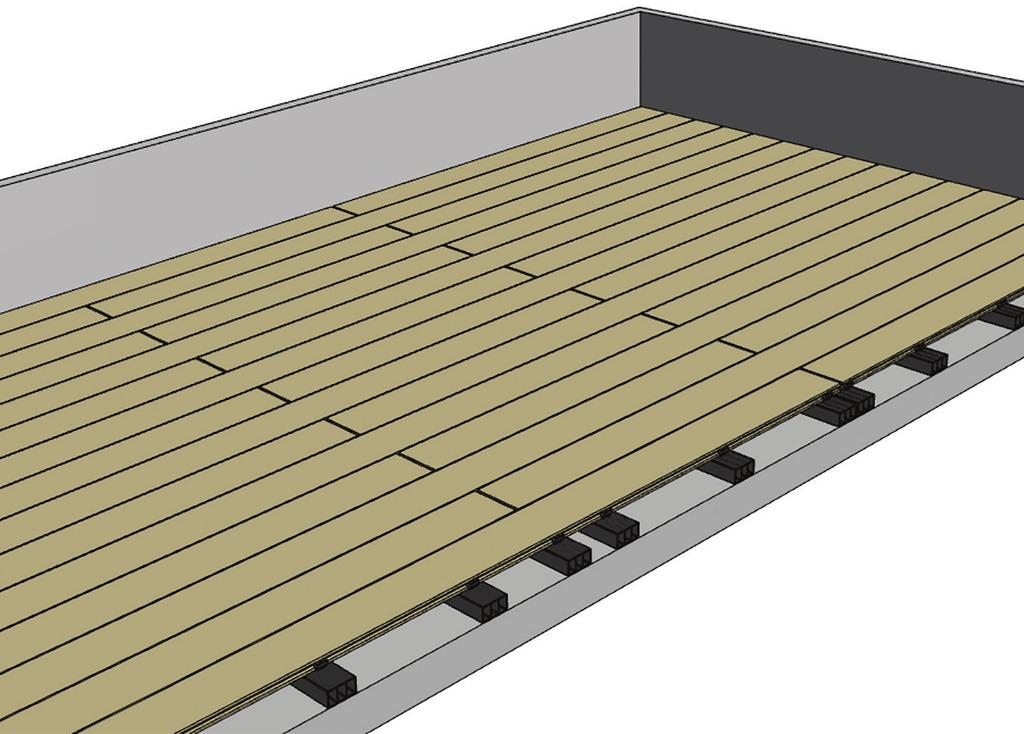

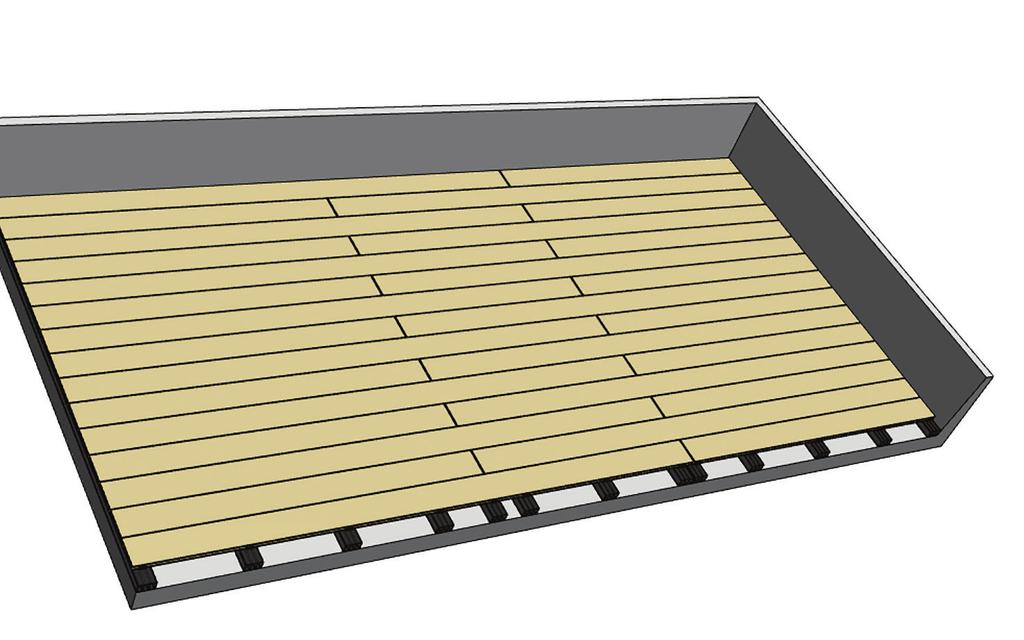

12 Ważne: Przestrzegać przerwy 3-4mm między końcami profili a listwą wykończeniową. Podczas mocowania listwy maskującej należy się stosować do takich samych zasad jak w przypadku montowania profili podłogowych typowymi śrubami tarasowymi. Patrz podpunkt MOCOWANIE Aby kontrolować kierunek rozszerzania się Resysty, każda deska podłogowa musi być przymocowana. Może to być wykonane na końcu albo na środku deski. Alternatywa A = przymocowanie na końcu Alternatywa B = przymocowanie na środku 12

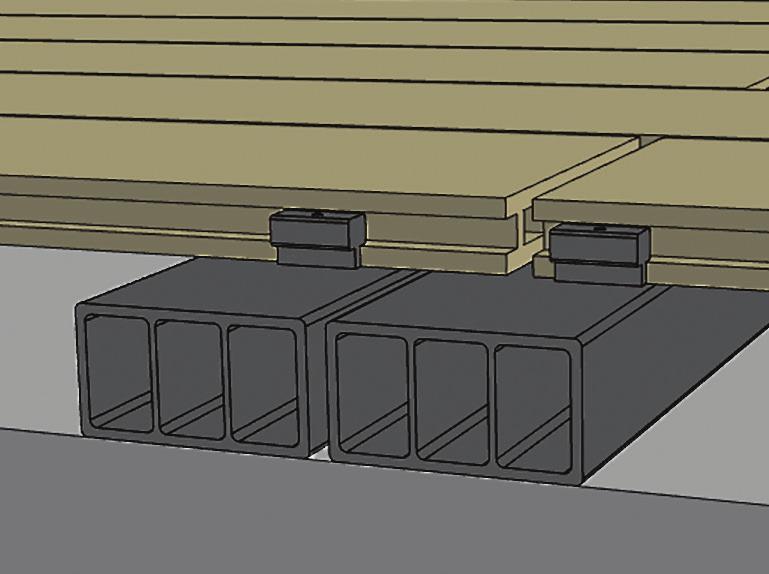

13 Przymocowanie w przypadku dwóch desek w kierunku wzdłużnym. Przymocowanie w przypadku więcej jak dwóch desek w kierunku wzdłużnym. Przymocowanie może być wykonane albo w sposób niewidoczny albo za pomocą wkrętów startowych. Jeśli deski zamiast przy pomocy klipów będą przymocowane za pomocą śrub, wtedy wyżej przedstawione mocowanie nie jest konieczne. 7. WYKOŃCZENIE Wywiercone otwory, miejsca po kołkach i miejsca cięć, które wystąpią podczas instalacji, należy zabarwić po jej zakończeniu. W przypadku zarysowań i uszkodzeń profil można lekko przeszlifować i nanieść farbę miejscowo przy pomocy miękkiej szmatki. 8. LAKIEROWANIE NAKŁADANIE BEZBARWNEGO LAKIERU (RFS) Na profile kompozytowe z materiału Resystę powinien być nakładany bezbarwny lakier lub farba. Szczegółowe informacje dotyczące barwienia i lakierowania znajdują się na stronie: Barwa w razie potrzeby może zostać odświeżona. W tym celu należy zmieszać farbę z wodą w stosunku 1:3 i nakładać np. za pomocą mopa. Powierzchnia musi być wcześniej wyczyszczona. Odświeżenie możliwe jest tylko wtedy, gdy nie został nałożony lakier bezbarwny (RFS) i może być tylko zastosowane na powierzchni wcześniej barwionej. Informacje na temat silnych uszkodzeń i bardzo mocnych zabrudzeń znajdują się na stronie: 13

14 14

15 15

16 Autoryzowany Przedstawiciel CROSWOOD Sp. z o. o. ul. Lipnowska Toruń ul. Lipnowska Toruń 56/ / office@croswood.pl
