1 Wykład 6 Technologia i organizacja wykonania robót ziemnych dla posadowień pośrednich i technik bezwykopowych TRB sem.5

2 Technologia wykonania budowlanych robót ziemnych w 6 TECHNOLOGIA METOD BEZWYKOPOWYCH W BUDOWIE I REHABILITACJI INFRASTRUKTURY PODZIEMNEJ

3 TECHNOLOGIA METOD BEZWYKOPOWYCH W BUDOWIE I REHABILITACJI INFRASTRUKTURY PODZIEMNEJ Metody budowy rurociągów podziemnych Mikrotunelowanie Przewierty sterowane Przeciski hydrauliczne Wiercenia kierunkowe Metody rehabilitacji rurociągów podziemnych Naprawy Renowacja Rekonstrukcja Wymiana

4 TECHNOLOGIA METOD BEZWYKOPOWYCH W BUDOWIE I REHABILITACJI INFRASTRUKTURY PODZIEMNEJ Wybór technologii zależy od: wymaganej dokładności kierunku i pochylenia, bliskości innych instalacji podziemnych, średnicy zewnętrznej przewodu, długości na jakiej należy ułożyć rurociąg, minimalnej głębokości przekrycia.

5 TECHNOLOGIA METOD BEZWYKOPOWYCH W BUDOWIE I REHABILITACJI INFRASTRUKTURY PODZIEMNEJ Metody bezwykopowej budowy sieci infrastruktury podziemnej Bezwykopowe metody budowy rurociągów podziemnych Metody dla małych średnic Metody dla dużych średnic Metody bez możliwości sterowania Metody z możliwością sterowania Metody bez możliwości sterowania Metody z możliwością sterowania Wciąganie rury za głowicą dynamiczną Wbijanie rury zamkniętej od czoła Metoda 2-etapowa przeciąganie-wciskanie Sterowane przewierty hydrauliczne Przewierty sterowane Przeciski dwufazowe Metoda przeciskowa Wbijanie rury otwartej od czoła Przewierty mechaniczne Przewierty sterowane wieloetapowe Metoda tarczowa Przeciski z zastosowaniem tarczy Mikrotunelowanie

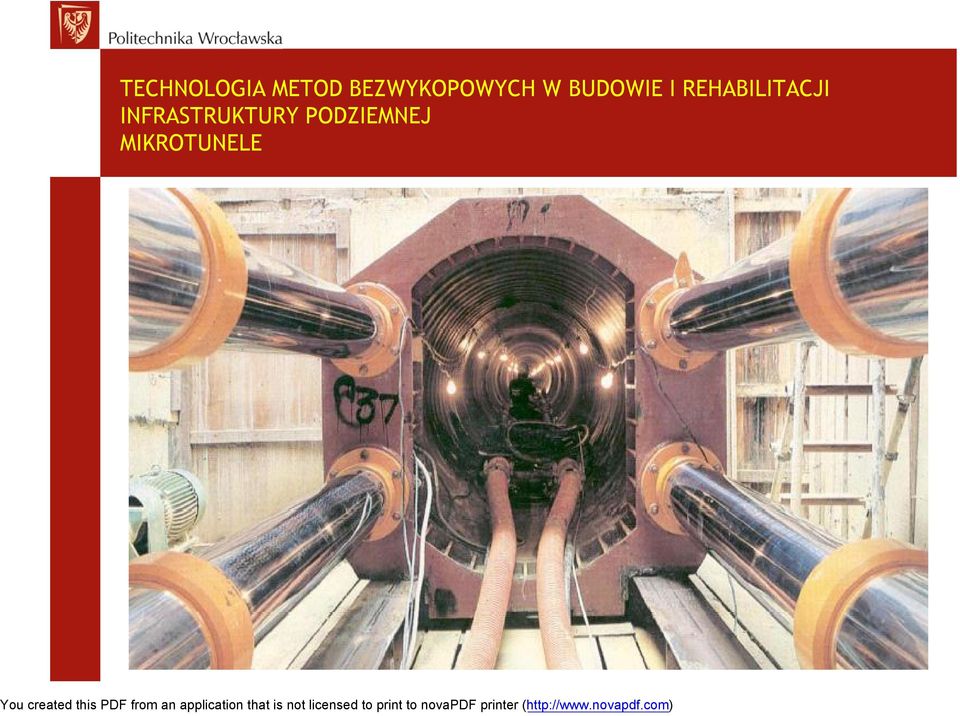

6 TECHNOLOGIA METOD BEZWYKOPOWYCH W BUDOWIE I REHABILITACJI INFRASTRUKTURY PODZIEMNEJ MIKROTUNELE

7 Mikrotuneling W przeszłości do mikrotuneli zaliczano instalacje o średnicach nie większych od mm. Obecnie, w wyniku rozwoju urządzeń do urabiania gruntu, mikrotunelowanie obejmuje wykonawstwo przewodów od 300 do 3000 mm. Maksymalne długości wykonywanych odcinków z jednej studni startowej, w zależności od warunków gruntowo-wodnych i średnicy rurociągu, mogą dochodzić przy hydraulicznym transporcie urobku do 500 m.

8 Mikrotuneling- technologia Technologia mikrotunelowania polega na drążeniu poziomego lub o wymaganym spadku otworu, pomiędzy dwoma uprzednio wykonanymi komorami (startową i końcową). Wymiary studni zależą od wymiarów urządzeń do mikrotunelowania i prefabrykatów stanowiących konstrukcję tunelu, a ich rozmieszczenie, od przewidywanej długości drążonych tuneli oraz przebiegu ich tras. W przypadku konieczności odwodnienia studni można pompować wodę z jej dna (w przypadku małych dopływów), zastosować system igłofiltrów (w przeciętnych warunkach gruntowo-wodnych), zastosować chemizację albo zamrażanie gruntu. Najczęściej stosowanymi sposobami zabezpieczania ścian wykopów są ścianki szczelne zabijane (w warunkach krajowych z grodzie G-62). W zwartej zabudowie, lub przy głębokich komorach, konstrukcja studni może być zrealizowana jako studnia zapuszczana, studnia z tubingów lub blach fałdowych albo ze ścian szczelinowych czy pali wierconych.

9 Mikrotuneling technologia wykonania Zespół urządzeń do mikrotunelowania: głowica wiertnicza, stacja siłowników z zespołem zasilającym, system smarowania, system usuwania urobku, system gospodarki płuczką, system sterującego.

10 Od czego zacząć??? Rozpoznanie warunków geologicznych Uzyskanie informacji o zagospodarowaniu terenu i sposobie jego wykorzystania Z punktu widzenia doboru maszyn, badane grunty należy zakwalifikować do następujących czterech : grunty luźne (żwir, piasek, rumowisko morenowe), grunty spoiste (gliny, iły, gliny zgrubne, margiel. kajper), warstwy organiczne (torf, sapropel - ciemny muł denny), formacje skalne. Dobór głowicy Dobór materiału rur

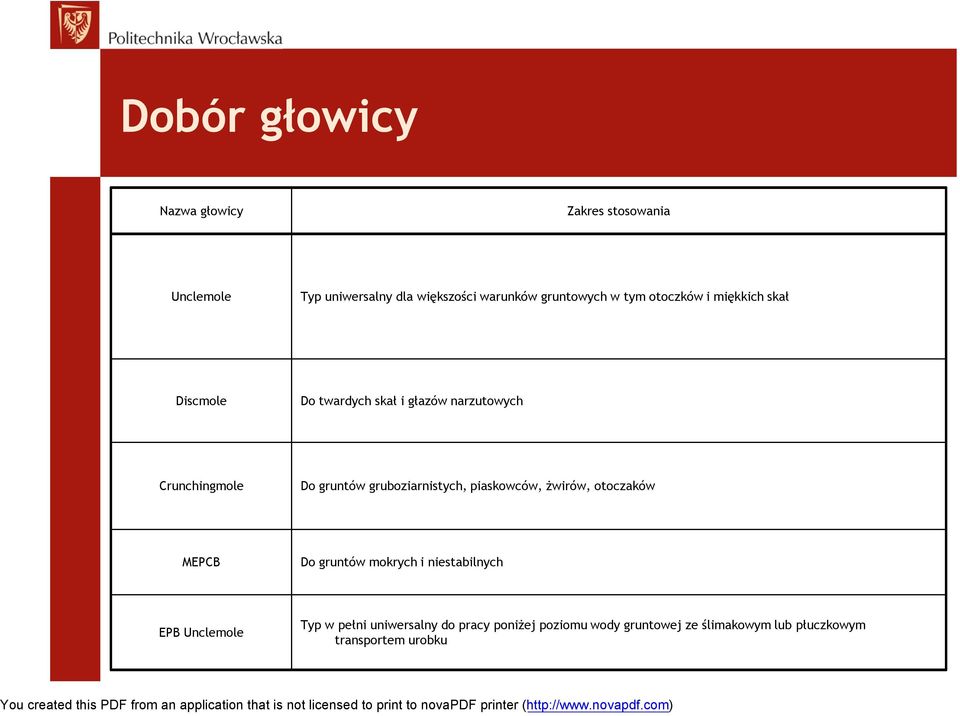

11 Dobór głowicy Nazwa głowicy Zakres stosowania Unclemole Typ uniwersalny dla większości warunków gruntowych w tym otoczków i miękkich skał Discmole Do twardych skał i głazów narzutowych Crunchingmole Do gruntów gruboziarnistych, piaskowców, żwirów, otoczaków MEPCB Do gruntów mokrych i niestabilnych EPB Unclemole Typ w pełni uniwersalny do pracy poniżej poziomu wody gruntowej ze ślimakowym lub płuczkowym transportem urobku

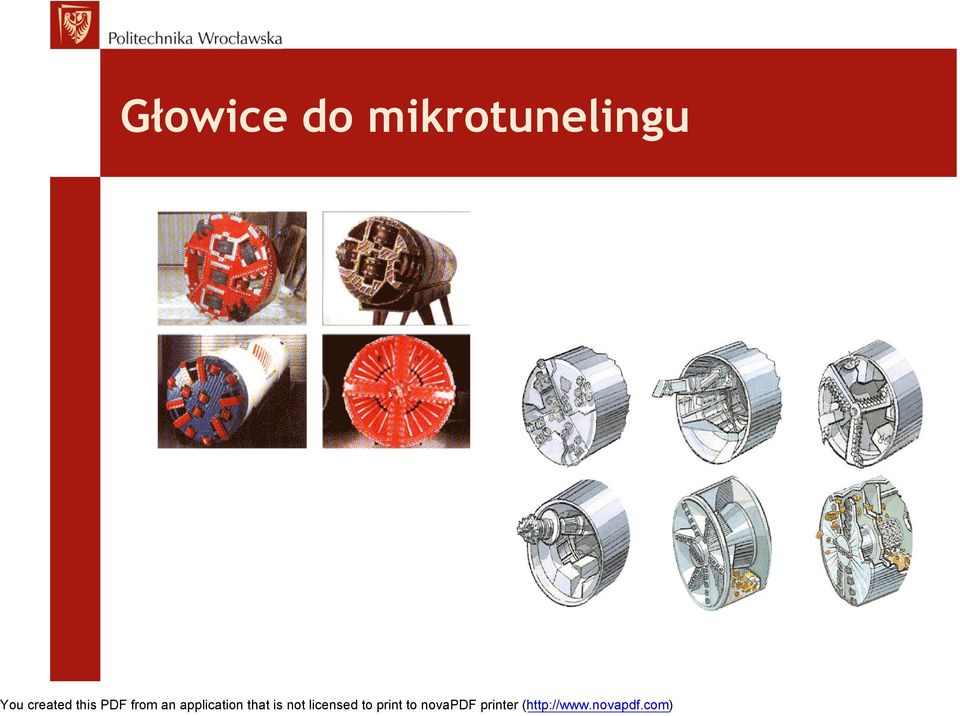

12 Głowice do mikrotunelingu

13 Dobór materiału rur Materiał rury Zalety Wady Stal Duża wytrzymałość Duża odporność zmęczeniowa Duża odkształcalność Łatwość uzyskania szczelnych połączeń Szeroki asortyment Czasochłonność wykonywania połączeń Mała odporność na czynniki agresywne Duży współczynnik przewodności cieplnej Łatwość utraty stateczności Beton polimerowy Duża wytrzymałość Duża odporność zmęczeniowa Duża odkształcalność Duża odporność na czynniki agresywne Szeroki asortyment Duży ciężar Konieczność stosowania uszczelniaczy Mała odkształcalność Duży koszt Mała odporność na uderzenia Kompozyty Duża odporność na czynniki agresywne Łatwy montaż Duża odkształcalność Duży koszt Mała odporność na uderzenia

14 Rury do mikrotunelingu

15 Mikrotuneling technologia wykonania Dobór materiału i średnicy rur odbywa się na podstawie analiz wymienionych warunków brzegowych. Wytrzymałościowe parametry rur, a przede wszystkim grubości ich ścianek, określa się na podstawie obliczeń statyczno-wytrzymalościowych uwzględniających: siły wywierane przez zespół siłowników podczas pchania. obciążenia pionowe od gruntu i obciążeń naziomu.

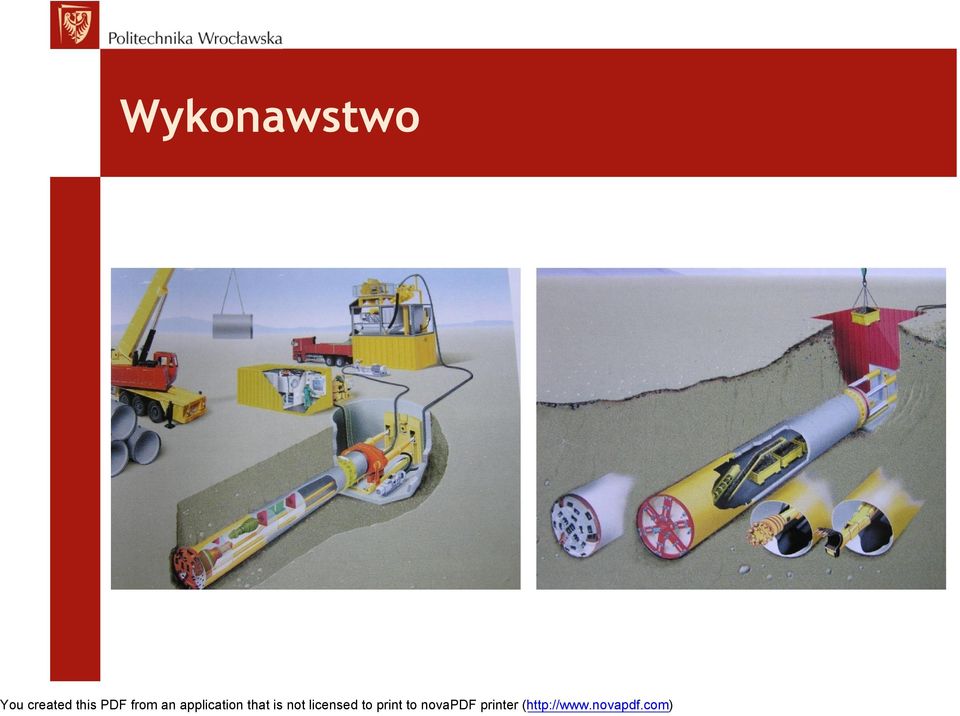

16 Wykonawstwo

17 Wykonawstwo

18 Mikrotuneling technologia wykonania Podobnie jak inne technologie bezwykopowe, mikrotunelowanie wymaga niewielkiej przestrzeni roboczej. Elementami determinującymi rozmiary tej przestrzeni są przede wszystkim: długość odcinków pomiędzy komorami, średnice przewodów oraz warunki geologiczne. Całkowity wymiar stanowiska po stronie szybu startowego zamyka się zazwyczaj w wymiarach 30 m x 20 m, a w przypadku potrzeby użycia płuczni (dla formacji gruboziarnistych) 30 m x 50 m. Podstawowym elementem placu budowy jest komora startowa. Typowe wymiary takiej komory dla rur o długości 6 m wynoszą 4-5 m x 12 m, a dla rur o długości 3 m 4-5 m x 8 m Po stronie komory końcowej, powierzchnia placu budowy ogranicza się do wymiarów 15 m x 20 m, a szybu od 3-4 m x 5-6 m. Do obszaru lego musi zostać zapewniony dojazd drogą technologiczną w celu umożliwienia wydobycia i transportu głowicy po zakończeniu tunelowania.

19 Plac budowy

20 Podsumowanie Zalety MIKROTUNELINGU: praktycznie nie niszczenie powierzchni terenu i ograniczenie jego osiadań, możliwość prowadzenia prac bez obniżania zwierciadła wody gruntowej wzdłuż trasy tunelu, możliwość zmechanizowania robót, eliminującego konieczność pracy ludzi na przodku, możliwość stosowania w dowolnych warunkach gruntowych, od gruntów luźnych do formacji skalnych.

21 Przykłady mikrotunelingu w Polsce Obiekt Parametry Kanalizacja kolektor A+B w Toruniu DN1600, L=973m, rury HOBAS Gazociąg Jamał-Europa przekroczenie rzeki Warty 2N2000, L=2x105m, rury HOBAS Kanalizacja kolektor Ślęża we Wrocławiu etap I DN1600, L=221m, rury HOBAS Kanalizacja kolektor Ślęża we Wrocławiu etap II DN1600, L=670m, rury HOBAS Gazociąg Jamał-Europa przekroczenie rzeki Skrwy N2000, L=114m, rury HOBAS

22 Wymagania normowe PN-EN 12889:2003- rozdział 7 Wymagania MIKTOTUNELING - kierunek + pochylenie - maksymalna siła przyciskowa - szybkość / dystans przeciskania - ilość urobku oraz środka smarnego - odchylenie trasy - korekta sterowania

23 Przykłady realizacji

24 Przykłady realizacji

25 Przykłady realizacji

26 Przykłady realizacji

27 Literatura Gładki P. Zalecana procedura planowania i wykonania budowy rurociągów metodą mikrolunelu. Przedsiębiorstwo BETA SA, maszynopis niepublikowany,1998. Hakenberg J., 1999 MikrotunelingTechnologie Bezwykopowe, nr 3, s Herrenknecht Technologie bezwykopowe, Materiał reklamowy, nr1, s Iseki-pionier Mikrotunelingu, 1999 Technologie Bezwykopowe, nr 3, s Makuth G., 1998 Bezwykopowa technologia mikrotunelingu, Materiał niepublikowany na Seminarium Techniczne, Toruń.

28 Przewierty sterowane w budowie sieci wodociągowych i kanalizacyjnych Charakterystyka horyzontalnych przewiertów strowanych HDD (ang. Horizontal Directional Drilling). Technika ta stosowana jest w przypadku kabli, przewodów ciśnieniowych oraz (rzadziej) grawitacyjnych. Przygotowanie przedsięwzięcia polega na wykonaniu badań geologicznych, zaprojektowaniu profilu, doborze średnicy i materiału przewodu (jego trajektorii), płynu wiertniczego oraz urządzeń wiercących. W ogólności, jej istota polega na wykonaniu otworu pilotowego, jego rozwierceniu do wymaganej średnicy i wciągnięciu w tak przygotowany otwór projektowanej rury lub kabla. Podstawowymi parametrami decydującymi o możliwości zastosowania tej techniki są długość i średnica przewodu oraz lokalne warunki geologiczne. Najdłuższe odcinki przewodów wykonywanych tą metodą nie przekraczają zazwyczaj 2000 m a ich średnice 1200 mm.

29 Poszerzanie otworu pilotowego i montaż przewodu Otwór pilotowy poszerza się przy użyciu sferoidalnego rozwiertaka zamontowanego w miejsce zdemontowanej głowicy wiercącej. Podczas wykonywania otworu pilotowego i jego rozwiercania podawana jest płuczka. Zadaniami płuczki są: transport urobku i stabilizacja otworu, chłodzenie i smarowanie głowicy, rozwiertaków oraz sondy, przekazywanie mocy hydraulicznej do narzędzia urabiającego. ochrona rury i redukcja tarcia pomiędzy rurą a gruntem.

30 Poszerzanie otworu pilotowego i montaż przewodu

31 Montaż przewodu Ostatnim etapem wykonania przewiertu jest przeciąganie rury.

32 Montaż przewodu

33 W celu udokumentowania wykonanego przewiertu, powykonawczo wykonywany jest jego profil podłużny

34 Etapy wykonywania przewiertów sterowanych

35 Etapy wykonywania przewiertów sterowanych

36 Wymagania normowe PN-EN 12889: rozdział 7 Wymagania PRZEWIERTY STEROWANE - kierunek pochylenia - ilość i charakterystyka płuczki - maksymalna siła uciągu Pomiary przynajmniej raz na jedną żerdź

37 Przykłady przewiertów sterowanych

38 Przykłady przewiertów sterowanych

39 Przykłady przewiertów sterowanych w Polsce Obiekt Podstawowe charakterystyki techniczne Rok budowy Firma wykonawcza Instalacja telekomunikacyjna Ø200 (rury stalowe), L=205m, (pod rzeką w Zakrzowie k/wrocławia) 1993 TKC-KROS S.A. Kanalizacja Police Ø450, PEHD SDR/SN17 (KWH Pipe), L3x80m 1998 Europol Kanalizacja 1 i 2 Opole Ø , PEHD, SDR/SN17 (KWH Pipe) L=270m 2000 Energopol Trade Kanalizacja Gdańsk (pod Martwą Wisłą) Ø1200, PEHD, SDR/SN21 (KWH Pipe) L=860m 2000 BETA S.A. Wodociąg Szczecin Ø400, PEHD, SDR/SN17 (KWH Pipe) L=400m 2000 KB-GAZ Kable ochrony Westerplatte Ø200, PEHD, SDR/SN9 (KWH Pipe) L=3x140m 2001 BETA S.A.

40 Przykłady przewiertów sterowanych

41 Przykłady przewiertów sterowanych (Bocholt/Niemcy)

42 Przykłady przewiertów sterowanych (Taman Intan Kluang Johor/Malezja )

43 Przykłady przewiertów sterowanych (Remscheid / Niemcy )

44 Literatura Czudec K., Osikowicz R.1998 Wybrane zagadnienia wykonywania horyzontalnych przewiertów kierunkowych.nowoczesne Techniki i Technologie Bezwykopowe,nr1. Cieślik A Podstawy projektowania horyzontalnych przewiertów sterowanych (HDD), NTTB, Ergotel 1998 Technologie Bezwykopowe Materiał informacyjno-reklamowy, nr1, Ładki P. Zalecana procedura planowania i wykonania budowy rurociągów metodą mikrotunelu, Przedsiębiorstwo BETA SA., maszynopis niepublikowany Ganew D., p Horyzontalne przewierty sterowane - technologia. Technologie Bezwykopowe, nr2. Hakenberg J., 1999 MikrotunelingTechnologie Bezwykopowe, Hakenberg J Wiercenia kierunkowe. NTTB, nr4, Herrenknecht Tec/ino/ogie oezwy/copow, Materiał reklamowy, nr1. lseki - pionier Mikrotunelingu, 1999 Technologie Bezwykopowe, nr 3, Kuliczkowski A., Zwierzchowska A Wybrane problemy optymalnego doboru metod bezwykopowe/ budowy rurociągów podziemnych. Prace Naukowe Instytutu Inżynierii Lądowej Politechniki Wrocławskiej, Nr 48. Seria: Konferencje, Nr 18, Wrocław, Makuth G 1998 Bezwykopowa technologia mikrotunelingu, Materiał niepublikowany na Seminarium Techniczne, Toruń.

45 Technologia wykonania budowlanych robót ziemnych NOWOCZESNE TECHNOLOGIE ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW

46 Zawartość prezentacji W przedstawionej prezentacji zostaną przeanalizowane następujące technologie zabezpieczania głębokich wykopów: Ścianki szczelne stalowe Ściany szczelinowe Iniekcje strumieniowe Jet Grouting Gwoździe gruntowe

47 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Ścianki szczelne stalowe Profile wybranych bursów stalowych

48 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Ścianki szczelne stalowe Urządzenie Still Worker do wciskania stalowych grodzic

49 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Ściany szczelinowe Etapy wykonania ściany szczelinowej 1 Murki prowadzące, 2 Głębienie szczeliny, 3 Montaż klatek zbrojeniowych, 4 Betonowanie sekcji

50 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Iniekcja strumieniowa Jet - Grouting Metoda jednostrumieniowa Metoda jednostrumieniowa polega na rozpylaniu iniekcji pojedynczym strumieniem oraz rotacją dyszy rozpylającej. Ciśnienie iniekcji wynosi ponad 20MPa, a zasięg roboczy wynosi około 0,5m. Stosując tą metodę uzyskuje się w gruncie formowane kolumny. Poszczególne fazy metody jednostrumieniowej 1 Wiercenie, 2 Zakończenie wiercenia, 3 Rozpoczęcie iniekcji przy wysokim ciśnieniu, 4 Wyciąganie świdra z ustaloną prędkością, 5 Powtórzenie procesu w sąsiednim otworze

51 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Iniekcja strumieniowa Jet - Grouting Metoda dwustrumieniowa Metoda dwustrumieniowa charakteryzuje się rozpylaniem powietrza, wody i zaprawy podwójnym strumieniem oraz możliwością ukierunkowania strumienia. Zasięg roboczy wynosi około 1,5m. Stosując tą metodę uzyskuje się kolumny lub przegrody (płaskie lub krzyżowe). Poszczególne fazy metody dwustrumieniowej 1 Wiercenie, 2 Rozpoczęcie iniekcji strumieniem powietrzno - wodnym, 3 Rozpoczęcie iniekcji zaczynem cementowym z jednoczesnym wyciąganiem świdra z ustaloną prędkością.

52 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Gwoździe gruntowe Konstrukcja gwoździa gruntowego oraz przykład zastosowania

53 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Gwoździe gruntowe pierwszy etap: wykonanie wykopu, torlretowanie i osadzanie gwoździ drugi etap: pogłębianie wykopu, torlretowanie gwoździ

54 PRZEGLĄD TECHNOLOGII ZABEZPIECZANIA GŁĘBOKICH WYKOPÓW Gwoździe gruntowe Metoda geoździowania w praktyce

55 NOWOCZESNE TECHNOLOGIE PALI

56 RODZAJE PALI Wyróżniamy następujące typy pali: prefabrykowane wbijane wbijane Vibro wbijane Vibrex wbijane Franki wiercone Wolfsholza wiercone w rurze obsadowej wiercone w zawiesinie iłowej wwiercane CFA wkręcane Atlas wkręcane Omega wkręcane Tubex wbijane z rur stalowych zamkniętych wbijane (lub wwibrowywane) z rur stalowych otwartych Mikropale iniekcyjne jet-grouting

57 Pale prefabrykowane wbijane Prefabrykaty palowe o długości do 15.0 m betonowane są w zakładzie prefabrykacji i przywożone na budowę lub betonowane na budowie w specjalnych formach. W przypadku większych długości możliwe jest wykonywanie z odcinków łączonych o długości do 10 m. Podstawy pali mogą być zaostrzone lub tępe. Wbijanie za pomocą kafarów spalinowych (np. Delmag), hydraulicznych lub wolnospadowych. Pale o średniej i dużej nośności w gruncie i wykazujące małe osiadania. Szerokie zastosowanie, szczególnie w budownictwie hydrotechnicznym.

58 Pale prefabrykowane wbijane

59 Pale wbijane Vibro Etapy wykonawstwa: a) wbijanie rury stalowej ze stalowym szczelnym butem w podstawie (kafar spalinowy lub hydrauliczny) b) wprowadzenie szkieletu zbrojenia pala do suchego wnętrza rury stalowej c) wypełnienie wnętrza rury betonem d) wyciąganie rury za pomocą wyciągarki i wibratora, co powoduje zagęszczenie betonu i dogęszczenie gruntu wokół pala. Pale o dużej nośności w gruncie i wykazujące małe osiadania. Zastosowanie głównie w gruntach niespoistych średniozagęszczonych i zagęszczonych o ID 0.75.

60 Pale wbijane Vibrex Etapy wykonawstwa: a), b), c) jak pale Vibro d) wyciągnięcie rury na wysokość 3 4 m za pomocą wyciągarki i wibratora e) dopełnienie rury betonem i ponowne wbijanie rury kafarem (powoduje to spęczenie dolnego odcinaka pala) f) ewentualne powtórzenie czynności d) i e) g) ostateczne wyciągnięcie rury za pomocą wyciągarki i wibratora Pale o bardzo dużej nośności w gruncie i wykazujące bardzo małe osiadania. Zastosowanie głównie w gruntach niespoistych luźnych i średniozagęszczonych.

61 Pale wbijane Vibrex

62 Pale wbijane Franki Etapy wykonawstwa: a) wbijanie rury stalowej z korkiem z suchego betonu za pomocą bijaka wolno-spadowego b) zablokowanie rury stalowej i wybicie korka z podstawy pala c) wprowadzenie zbrojenia do wnętrza rury d) cykliczne wypełnianie rury betonem, podciąganie rury wyciągarką i ubijanie betonu bijakiem (beton o konsystencji wilgotnej). Pale o bardzo dużej nośności w gruncie i wykazujące bardzo małe osiadania. Zastosowanie głównie w gruntach niespoistych średniozagęszczonych i zagęszczonych o ID 0.75.

63 Pale wbijane Franki

64 Pale wiercone Wolfsholza Etapy wykonawstwa: a) wciskanie w grunt rury obsadowej z jednoczesnym wydobywaniem gruntu z wnętrza i dolewaniem wody do rury (uwaga: rura powinna wyprzedzać wiercenie, poziom wody w rurze powinien być wyższy niż poziom wody w gruncie) b) wprowadzenie zbrojenia do wnętrza rury wypełnionej wodą c) założenie na górny koniec rury szczelnego kołpaka z trzema króćcami i długą rurką do odprowadzania wody d) wprowadzenie do wnętrza rury sprężonego powietrza, które powoduje wypchnięcie wody przez rurkę i częściowo do gruntu w podstawie e) wypełnianie rury betonem pod ciśnieniem i jednoczesne podciąganie rury (rura obsadowa w wyniku ciśnienia powietrza może sama wychodzić) Pale o średniej nośności w gruncie. Technologia dość pracochłonna i coraz rzadziej stosowana. Zastosowanie w gruntach spoistych twardoplastycznych i niespoistych zagęszczonych nawodnionych, w terenie zabudowanym

65 Pale wiercone w rurze obsadowej Etapy wykonawstwa: a) i b) - jak w palach Wolfsholza (rura obsadowa składana z odcinków o długości do 6.0 m) c) wprowadzenie do wnętrza rury obsadowej rury do betonowania podwodnego tzw. metodą Kontraktor d) betonowanie pala z jednoczesnym podciąganiem rury obsadowej i rury kontraktor (rura kontraktor powinna być cały czas zanurzona w betonie na min. 1.5 m, beton od dołu wypiera wodę) Pale o średniej i umiarkowanej nośności w gruncie i wykazujące dość duże osiadania. Technologia powszechnie wykorzystywana do pali wielkośrednicowych. Zastosowanie w gruntach spoistych od zwartych do twardoplastycznych i niespoistych zagęszczonych, w terenie zabudowanym

66 Pale wiercone w zawiesinie iłowej Etapy wykonawstwa: a) wciśnięcie w grunt krótkiego odcinka rury prowadzącej z wydobyciem gruntu z wnętrza b) wiercenie otworu w osłonie z zawiesiny iłowej (zawiesina tiksotropowa pozwalająca na utrzymywanie ścianek otworu w stateczności, poziom zawiesiny powinien być wyższy niż poziom wody w gruncie) c) wprowadzenie zbrojenia do wnętrza rury wypełnionej zawiesiną d) wprowadzenie do wnętrza otworu wiertniczego rury do betonowania metodą Kontraktor e) betonowanie pala metodą kontraktor (beton wypiera zawiesinę iłową, która na powierzchni jest odbierana do ponownego użycia) Charakterystyka i zastosowanie jak pale wiercone w rurze obsadowej.

67 Pale wwiercane CFA Etapy wykonawstwa: a) wkręcenie w grunt ciągłego świdra talerzowego z rdzeniem rurowym, zakończonym od dołu końcówką stożkową b) podłączenie do rdzenia przewodu betonowego i tłoczenie betonu pod ciśnieniem ok. 6 atm. c) otwarcie końcówki stożkowej i wydostawanie się betonu do otworu pod świdrem, wyciąganie świdra bez obracania nim (ciśnienie betonu powinno samo wypychać świder, jeżeli przy ciśnieniu 6 atm. świder nie wychodzi wyciąganie wspomaga się wyciągarką) d) wyciągnięcie świdra otwór po świdrze wypełniany jest mieszanką betonową e) wprowadzenie do świeżej mieszanki betonowej zbrojenia za pomocą wibratora Pale o średniej i dość dobrej nośności w gruncie. Technologia bardzo szybka i efektywna. Zastosowanie w gruntach spoistych twardoplastycznych i niespoistych zagęszczonych w terenie zabudowanym.

68 Pale wwiercane CFA

69 Pale wkręcane Atlas Etapy wykonawstwa: a) wkręcenie w grunt rurowej żerdzi z głowicą rozpychającą grunt i traconym ostrzem b) wprowadzenie zbrojenia pala do wnętrza żerdzi c) wypełnienie wnetrza żerdzi i górnego leja zasypowego betonem d) wykręcanie żerdzi i wypełnianie otworu po głowicy betonem (ruch obrotowy żerdzi jest tak dopasowany do ruchu pionowego, aby głowica formowała w gruncie pobocznicę pala w kształcie przypominającym gwint) Pale o dość dużej nośności w gruncie. Technologia bardzo szybka i efektywna. Zastosowanie w gruntach spoistych twardoplastycznych i plastycznych oraz w gruntach niespoistych średniozagęszczonych do zagęszczonych o ID 0.70, w terenie zabudowanym.

70 Pale wkręcane Atlas

71 Pale wkręcane Omega Etapy wykonawstwa: a) wkręcenie w grunt rurowej żerdzi z głowicą rozpychającą grunt i traconym ostrzem b) wprowadzenie zbrojenia pala do wnętrza żerdzi (zbrojenie może być także wprowadzane po zabetonowaniu pala do świeżej mieszanki podobnie jak w palach CFA). c) podłączenie do żerdzi przewodu z betonem pod ciśnieniem d) wykręcanie żerdzi i wypełnianie betonem otworu pod głowicą (kierunek obrotów żerdzi jest taki sam jak przy wkręcaniu) Pale o dość dużej nośności w gruncie. Technologia bardzo szybka i efektywna. Zastosowanie w gruntach spoistych twardoplastycznych i plastycznych oraz w gruntach niespoistych średniozagęszczonych do zagęszczonych o ID 0.70, w terenie zabudowanym.

72 Pale wkręcane Omega Konstrukcja świdra pali OMEGA

73 Pale wkręcane Tubex Etapy wykonawstwa: a) wkręcenie w grunt rury stalowej z odpowiednim ostrzem przyspawanym do rury, w czasie wkręcania pod ostrze tłoczona jest iniekcja z zaczynu cementowego, która ułatwia pogrążanie rury, a po związaniu poprawia pracę pobocznicy w gruncie b) wprowadzenie zbrojenia pala do wnętrza rury c) wypełnienie wnętrza rury betonem (wykonawstwo pala zakończone, rura stalowa pozostaje na stałe) Pale o dużej i bardzo dużej nośności w gruncie. Technologia szybka i efektywna. Zastosowanie w gruntach niespoistych średniozagęszczonych do zagęszczonych o ID 0.70, w terenie zabudowanym, rzadziej w gruntach spoistych.

74 Pale wkręcane Tubex

75 Pale wbijane z rur stalowych zamkniętych Etapy wykonawstwa: a) wbijanie w grunt za pomocą kafara rury stalowej z zamkniętym dnem, wzmocnionym żebrami b) wypełnienie wnętrza rury piaskiem z dodatkiem wapna i pozostawienie niewypełnionego górnego odcinka o długości około 3.0 m c) wprowadzenie zbrojenia do wnętrza rury i wypełnienie betonem (wytrzymałość trzonu pala zapewnia rura stalowa, zbrojenie potrzebne jest do powiązania pala z żelbetowym oczepem) Pale o dużej nośności w gruncie. Zastosowanie w gruntach niespoistych średniozagęszczonych do zagęszczonych o ID 0.70, bardzo popularne w budownictwie hydrotechnicznym i na otwartej wodzie.

76 Pale wbijane z rur stalowych zamkniętych

77 Pale wbijane z rur stalowych otwartych Etapy wykonawstwa: a) wbijanie w grunt za pomocą kafara rury stalowej z otwartym dnem dnem, wewnątrz rury tworzy się korek gruntowy, stopniowo zamykający rurę b) wypełnienie wnętrza rury piaskiem z dodatkiem wapna i pozostawienie niewypełnionego górnego odcinka o długości około 3.0 m c) wprowadzenie zbrojenia do wnętrza rury i wypełnienie betonem (wytrzymałość trzonu pala zapewnia rura stalowa, zbrojenie potrzebne jest do powiązania pala z żelbetowym oczepem) Pale o średniej nośności w gruncie. Zastosowanie w gruntach niespoistych zagęszczonych i bardzo zagęszczonych, stosowane w budownictwie hydrotechnicznym i na otwartej wodzie w sytuacjach potrzebnego dużego zagłębienia w gruncie nośnym w celu utwierdzenia pala na siły poziome (np. dalby, pomosty, nabrzeża).

78 Mikropale iniekcyjne Etapy wykonawstwa: a) wkręcanie w grunt rury iniekcyjnej z końcówką wiercącą o powiększonej średnicy i jednoczesne tłoczenie zaczynu cementowego b) po dojściu do zakładanej głębokości dalsze tłoczenie zaczynu, aż do pojawienia się go na powierzchni terenu c) pozostawienie rury wypełnionej zaczynem na stałe (rura pełni rolę zbrojenia) Zastosowanie w gruntach niespoistych średniozagęszczonych i zagęszczonych oraz małospoistych, stosowane jako wzmocnienie istniejących fundamentów w gęstej zabudowie lub pod niewielkie nowe obiekty.
