1 Akademia MW budownictwo str. 1 PALE SYSTEMU JACBO Zalety pali JACBO to: Szeroki zakres zastosowań Gwarancja wysokiej jakości Zachowanie czystości środowiska Niska emisja hałasu Bez wstrząsowe wykonawstwo Zakres zastosowania: Pale Jacbo znajdują szerokie zastosowanie jako pojedyncze pale obciążone na ściskanie i na ciąg, grupy pali, ściany palowe do zabezpieczenia wykopów lub jako ściany piwniczne. Dzięki szerokiej palecie średnic i długości oraz wielu technikom wykonawstwa możemy każde z tych zadań optymalnie rozwiązać. Stosowane typy pali JACBO-S Pal CFA wykonywany ciągłym świdrem o małej średnicy rdzenia, średnica pala od 300 do 1000 mm. Z reguły wykonujemy te pale z nienośnym zbrojeniem o długości ok. 3,0 m (pale betonowe). W razie potrzeby możliwe jest stosowanie zbrojenia o długości do 16,0 m i więcej. Maksymalne zbliżenie do istniejących budowli wynosi w zależności od średnicy pala od 250 do 900 mm. JACBO-B Pal CFA wykonywany ciągłym świdrem o dużej średnicy rdzenia, częściowo wypierający grunt, średnica pala od 400 do 800 mm. Z reguły wykonujemy te pale nośnym zbrojeniem na całej długości (pale żelbetowe). Maksymalne zbliżenie do istniejących budowli wynosi w zależności od średnicy pala od 250 do 900 mm. JACBO-O Omega-Pal, całkowicie wypierający, średnica pala od 360 do 500 mm. Z reguły wykonujemy te pale z nienośnym zbrojeniem analogicznie do pala JACBO-S (pale betonowe). Maksymalne zbliżenie do istniejących budowli wynosi w zależności od średnicy pala od 450 do 650 mm.

Pale Jacbo znajdują szerokie zastosowanie jako pojedyncze pale obciążone na ściskanie i na ciąg, grupy pali, ściany palowe do zabezpieczenia wykopów lub jako ściany piwniczne.

2 Str. 2 O palach typu JACBO... Ogólne dane techniczne Pale Systemu JACBO wykonuje się bez osłony rurowej i odpowiadają one znanej w Polsce technologii CFA. Wykonawstwo odbywa się bez wywoływania drgań podłoża i przy niskim poziomie hałasu. Maksymalna długość pali wykonywanych w jednym ciągu produkcyjnym wynosi około 40 metrów. Na życzenie inwestora wykonywać można również dłuższe pale poprzez przedłużenie ślimaka podczas wiercenia otworu. Możliwe pochylenie pali wynosi 5:1, maksymalnie 4:1. Dzięki gąsienicom o specjalnej konstrukcji jest możliwe wykonawstwo pali przy ograniczonej swobodzie poruszania. Stosowane przez nas materiały bez wyjątku pochodzą od certyfikowanych producentów i odpowiadają normom i warunkom technicznym. Realizację zadań powierza się wyszkolonemu personelowi. Zarówno sprzęt wiertniczy jak i pompy do betonu stanowią własność firmy. Z reguły stosuje się beton marki B25 według normy DIN Stosownie do potrzeb możemy użyć mieszanki o pożądanych własnościach (np. odporność na agresywne wody gruntowe). Proces produkcyjny każdego pala jest komputerowo kontrolowany i dokumentowany. Data utworzenia :28 Data ostatniego wydruku :41

Na życzenie inwestora wykonywać można również dłuższe pale poprzez przedłużenie ślimaka podczas wiercenia otworu. Możliwe pochylenie pali wynosi 5:1, maksymalnie 4:1.

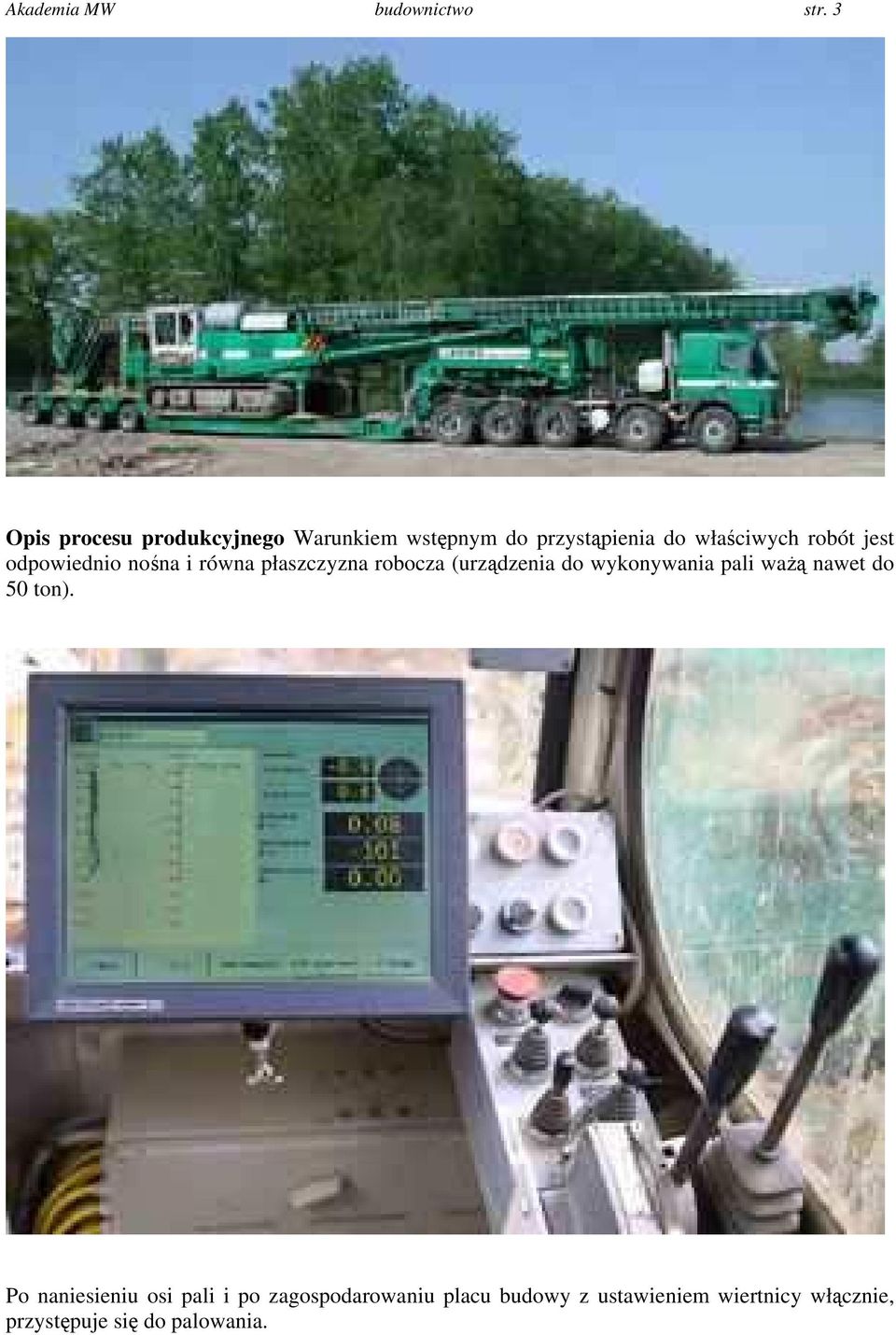

3 Akademia MW budownictwo str. 3 Opis procesu produkcyjnego Warunkiem wstępnym do przystąpienia do właściwych robót jest odpowiednio nośna i równa płaszczyzna robocza (urządzenia do wykonywania pali ważą nawet do 50 ton). Po naniesieniu osi pali i po zagospodarowaniu placu budowy z ustawieniem wiertnicy włącznie, przystępuje się do palowania.

jest odpowiednio nośna i równa płaszczyzna robocza (urządzenia do wykonywania pali

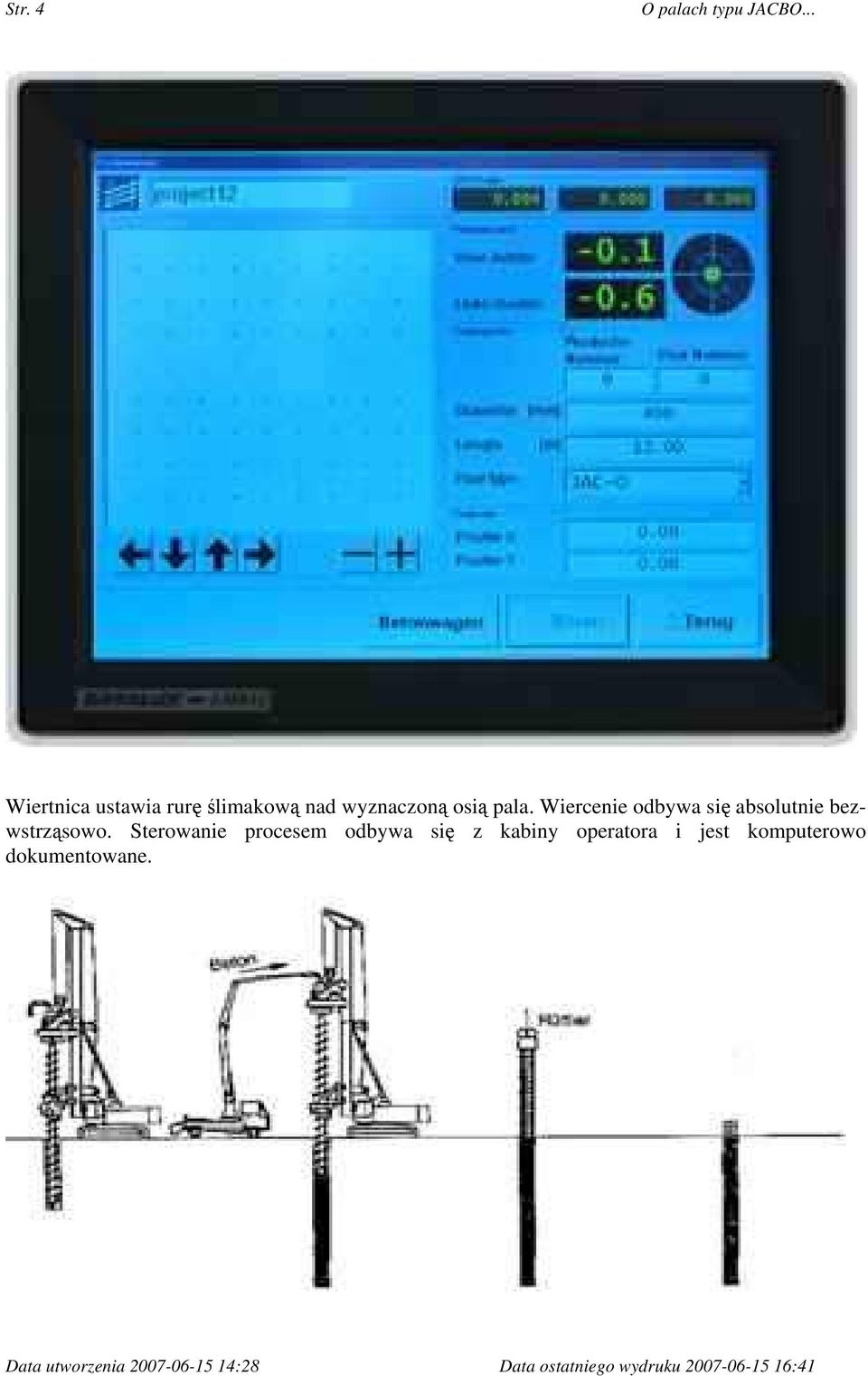

4 Str. 4 O palach typu JACBO... Wiertnica ustawia rurę ślimakową nad wyznaczoną osią pala. Wiercenie odbywa się absolutnie bezwstrząsowo. Sterowanie procesem odbywa się z kabiny operatora i jest komputerowo dokumentowane. Data utworzenia :28 Data ostatniego wydruku :41

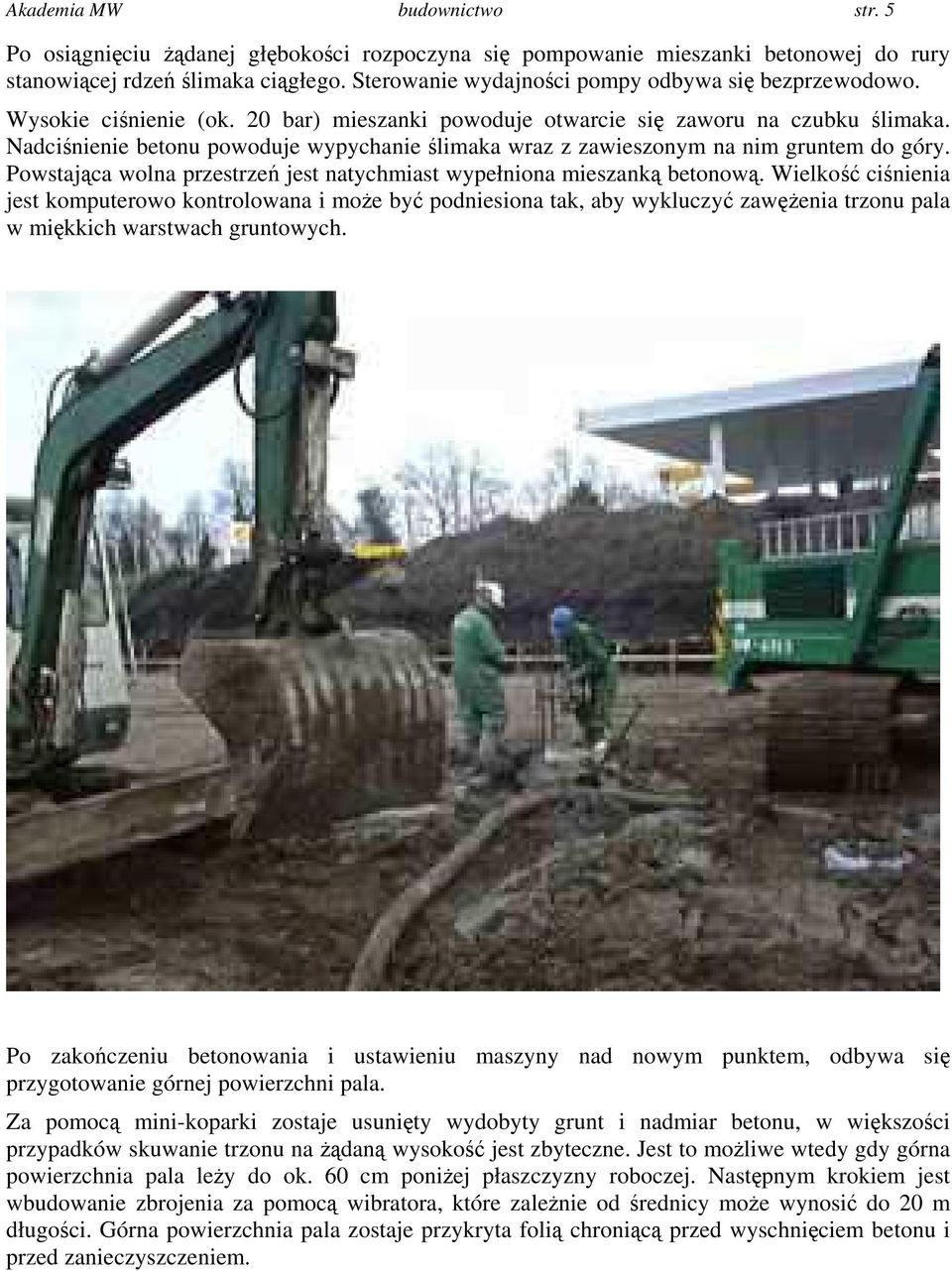

5 Akademia MW budownictwo str. 5 Po osiągnięciu żądanej głębokości rozpoczyna się pompowanie mieszanki betonowej do rury stanowiącej rdzeń ślimaka ciągłego. Sterowanie wydajności pompy odbywa się bezprzewodowo. Wysokie ciśnienie (ok. 20 bar) mieszanki powoduje otwarcie się zaworu na czubku ślimaka. Nadciśnienie betonu powoduje wypychanie ślimaka wraz z zawieszonym na nim gruntem do góry. Powstająca wolna przestrzeń jest natychmiast wypełniona mieszanką betonową. Wielkość ciśnienia jest komputerowo kontrolowana i może być podniesiona tak, aby wykluczyć zawężenia trzonu pala w miękkich warstwach gruntowych. Po zakończeniu betonowania i ustawieniu maszyny nad nowym punktem, odbywa się przygotowanie górnej powierzchni pala. Za pomocą mini-koparki zostaje usunięty wydobyty grunt i nadmiar betonu, w większości przypadków skuwanie trzonu na żądaną wysokość jest zbyteczne. Jest to możliwe wtedy gdy górna powierzchnia pala leży do ok. 60 cm poniżej płaszczyzny roboczej. Następnym krokiem jest wbudowanie zbrojenia za pomocą wibratora, które zależnie od średnicy może wynosić do 20 m długości. Górna powierzchnia pala zostaje przykryta folią chroniącą przed wyschnięciem betonu i przed zanieczyszczeniem.

Nadciśnienie betonu powoduje wypychanie ślimaka wraz z zawieszonym na nim gruntem do góry. Powstająca wolna przestrzeń jest natychmiast wypełniona mieszanką betonową.

6 Str. 6 O palach typu JACBO... Opisana kolejność dotyczy wykonywania pali JACBO-S i JACBO-O, w przypadku pali JACBO-O wbudowanie zbrojenia odbywa się przed betonowaniem do suchej rury. Data utworzenia :28 Data ostatniego wydruku :41

w przypadku pali JACBO-O wbudowanie zbrojenia odbywa się przed

7 Akademia MW budownictwo str. 7 Portret firmy: Jacbo Palen założona w roku 1933, rozwinęła się i dorównała do przodujących producentów pali w Holandii. Łączna produkcja w roku 2001 wyniosła sztuk. Wynoszący 114 osób personel firmy wypracował w ubiegłym roku obrót w wysokości W ostatnich latach również rynek niemiecki i belgijski docenia zalety tej od dziesięcioleci w Holandii sprawdzonej metody. Wielokrotnie dowiedziona wysoka jakość tych pali, jest rękojmią gwarancji dla każdego inwestora. Zaufanie renomowanych firm i instytucji są tego najlepszym dowodem. Zleceniodawcy tej Firmy: Bayer AG, Cinemaxx, Nokia, Real, Sitech Na podstawie informacji i danych zamieszczonych na stronie WWW: Celsius sp.z o.o Toszek ul. Strzelecka 20
