1 HOBAS Zastosowanie zbiorników retencyjnych studium przypadku mgr inż. Marcin Tasak 1 MAT-DT-HPL

2 Zadania zbiorników retencyjnych o Odciążenie istniejącej sieci kanalizacyjnej (zmiana charakteru zlewni, podłączenie nowej zlewni, zwiększenie gęstości zabudowy itp.), o Zmniejszenie kosztów budowy nowej sieci kanalizacyjnej, o Uśrednienie składu ścieków, o Przechwytywanie zrzutów przypadkowych, o Ochrona wód odbiornika 2 MAT-DT-HPL

3 HOBAS - Zalety zbiorników rurowych 3 MAT-DT-HPL

4 Zalety rurowych zbiorników retencyjnych o Dostosowanie konstrukcji zbiornika do indywidualnych warunków projektu, o Możliwość realizacji zarówno na małych, jak i dużych głębokościach, o Możliwość zabudowy z zastosowaniem technologii bezwykopowych, o Szybki montaż, niezależnie od warunków pogodowych, o Korzystne właściwości materiałowe: o Zdolność samooczyszczania o Odporność na korozję o Wysoka wytrzymałość 4 MAT-DT-HPL

5 HOBAS - Dąbrowa Górnicza ul.majakowskiego 5 MAT-DT-HPL

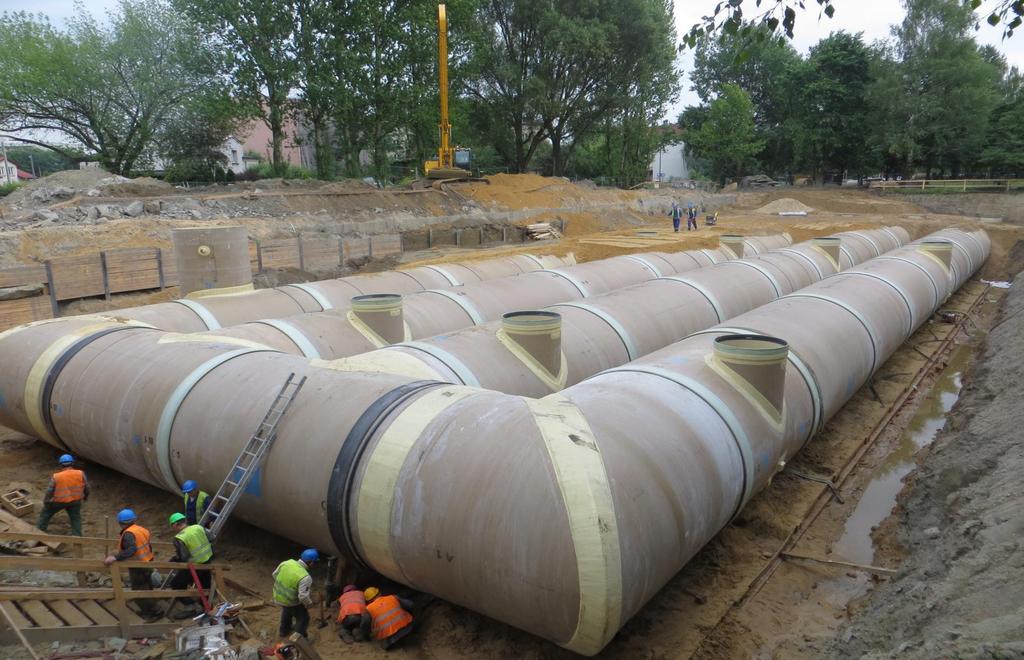

6 Dąbrowa Górnicza ul.majakowskiego o Zbiornik retencyjny DN 3600: - Baterie zbiorników składające się z 4 równolegle ułożonych odcinków rur o długości 62m, - Pojemność: 2410 m³, o Asortyment: rury, kształtki, studnie 6 MAT-DT-HPL

7 Dąbrowa Górnicza ul.majakowskiego Założenia: o Ułożenie zbiornika ze spadkiem 0,2% o Zapewnienie odpowietrzenia i wentylacji zbiornika o Wzmocnienie podłoża drogi gruntowej dla wozu asenizacyjnego okresowa obsługa zbiornika i pompowni o Wykonanie pompowni zintegrowanej ze zbiornikiem z zabudową 2 pomp (1 pracująca + 1 rezerwowa) z wydajnością 30l/s (108m 3 /h) 7 MAT-DT-HPL

8 Dąbrowa Górnicza ul.majakowskiego Obliczeniowy czas trwania deszczu: 10 minut Obliczenia przeprowadzono wg W. Błaszczyka: Vzb = f(a) x Qdop x TpF, gdzie a= Qodopł./Qdopł. Qdopł.= 3013 l/s,/ Qodpł= 30 l/s, a=30l/s / 3013l/s = 0,001 f(a)=1,25 Vzb = 1,25 x 3013 l/s x 60 x 10 = 2350 m3 Przyjęto zbiornik z 4 rzędów rur GRP o pojemności V=2410 m3 8 MAT-DT-HPL

9 9 MAT-DT-HPL Dąbrowa Górnicza ul.majakowskiego

10 10 MAT-DT-HPL Dąbrowa Górnicza ul.majakowskiego

11 11 MAT-DT-HPL Dąbrowa Górnicza ul.majakowskiego

12 HOBAS Instalowanie zbiorników o Zgodnie z katalogiem HOBAS Instalowanie 12 MAT-DT-HPL

13 Dąbrowa Górnicza ul.majakowskiego Przygotowanie podłoża 13 MAT-DT-HPL

14 Dąbrowa Górnicza ul.majakowskiego Łatwy transport z fabryki 14 MAT-DT-HPL

15 Dąbrowa Górnicza ul.majakowskiego Transport do wykopu 15 MAT-DT-HPL

16 Dąbrowa Górnicza ul.majakowskiego Szybki montaż 16 MAT-DT-HPL

17 Dąbrowa Górnicza ul.majakowskiego Dostosowanie zbiornika do indywidualnych warunków projektu 17 MAT-DT-HPL

18 Dąbrowa Górnicza ul.majakowskiego Dostosowanie zbiornika do indywidualnych warunków projektu 18 MAT-DT-HPL

19 Dąbrowa Górnicza ul.majakowskiego Podsumowanie: o Instalacja zbiornika w czasie ok. 1 miesiąca pomimo zmiennych warunków pogodowych, o Zaciekawienie mieszkańców dużą konstrukcją zbiornika spowodowało przyjemną atmosferę pracy brak skarg podczas trwania budowy, o Transport elementów w nocy ze względu na duże gabaryty brak utrudnień w ruchu 19 MAT-DT-HPL

20 HOBAS Warszawa Kolektor Burakowski BIS 20 MAT-DT-HPL

21 Warszawa kolektor Burakowski BIS o Kolektor ogólnospławny DN3000 (OD3270), o Równoległy, bliźniaczy do starego kolektora betonowego Burakowski, o Długość kolektora: - 3,2km mikrotunelling w ul.marymonckiej, - 47m otwarty wykop pomiędzy komorami w rejonie ul.słowackiego, o Dno kolektora na głębokości 8,3 11,3m p.p.t., o Brak lub niski poziom wody gruntowej 21 MAT-DT-HPL

22 Warszawa kolektor Burakowski BIS Założenia projektowe: o Kolektory dopływowe, pogoda bezdeszczowa: - Q min-min = 1,5 m 3 /s - Q max = 4,2 m 3 /s o Kolektory dopływowe, okres z opadami: - Obliczeniowy, ekstremalny dopływ Q max = 25 m 3 /s, o Przepustowość Burakowskiego Q = 10 m 3 /s, o Przepustowość Burakowskiego BIS Q = 14,3m 3 /s, o Pojemność retencyjna kolektora Burakowski BIS w ul.marymonckiej wynosi ok.24 tys. m MAT-DT-HPL

23 Warszawa kolektor Burakowski BIS Transport na budowę 23 MAT-DT-HPL

24 Warszawa kolektor Burakowski BIS ul. Marymoncka podczas przeciskania 24 MAT-DT-HPL

25 Warszawa kolektor Burakowski BIS Transport do komory 25 MAT-DT-HPL

26 Warszawa kolektor Burakowski BIS Przeciskanie odcinka prostego 26 MAT-DT-HPL

27 Warszawa kolektor Burakowski BIS Przecisk po łuku R=400m 27 MAT-DT-HPL

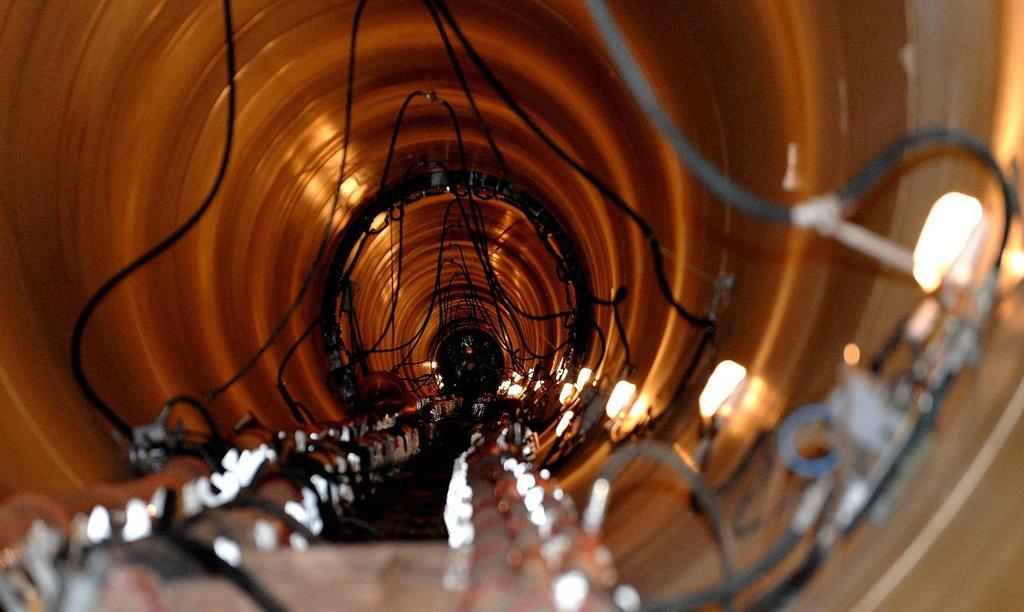

28 Warszawa kolektor Burakowski BIS Stacja pośrednia i smarowanie 28 MAT-DT-HPL

29 Warszawa kolektor Burakowski BIS Zadania kolektora Burakowski BIS: o Retencjonowanie nadmiaru ścieków, ograniczając tym samym liczbę zrzutów burzowych do Wisły zapewniając wyższy standard ochrony środowiska, o Odprowadzenie ścieków i wody deszczowej z centralnych i północnych dzielnic lewobrzeżnej części Warszawy do oczyszczalni ścieków Czajka, o Umożliwienie renowacji wyeksploatowanego kolektora Burakowskiego. 29 MAT-DT-HPL

30 PU pipes 30 MAT-DT-HPL

31 PU Pipes o Poprawa zdolności samooczyszczania o Wzrost prędkości i przepływu o 6% w przypadku OD3270 o Zmniejszona ścieralność linera ok.50% 31 MAT-DT-HPL

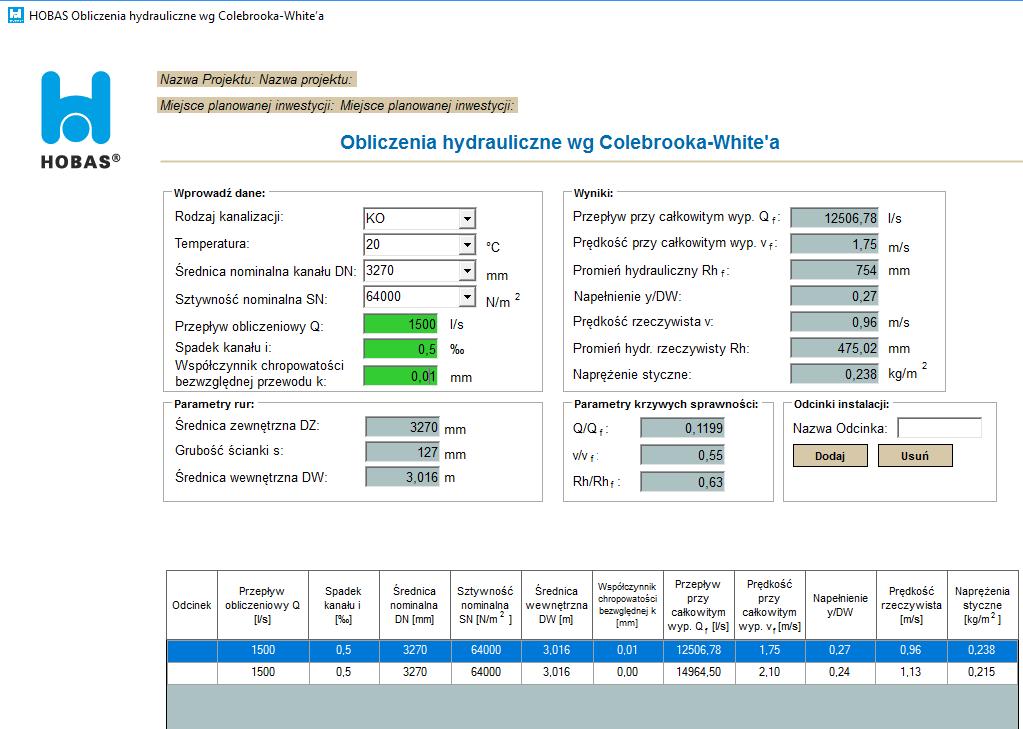

32 32 MAT-DT-HPL Warszawa kolektor Burakowski BIS

33 Zbiorniki HOBAS podsumowanie o Szeroki wachlarz zastosowań, o Szeroki asortyment produktów, o Duża żywotność (wytrzymałość mechaniczna, odporność na ścieranie, odporność chemiczna), o Gładka powierzchnia wewnętrzna (ograniczona inkrustacja), o Niewielki ciężar, o Łatwy i szybki montaż, o Możliwość zabudowy z zastosowaniem technologii bezwykopowych 33 MAT-DT-HPL

34 Dziękuję za uwagę 34 MAT-DT-HPL
