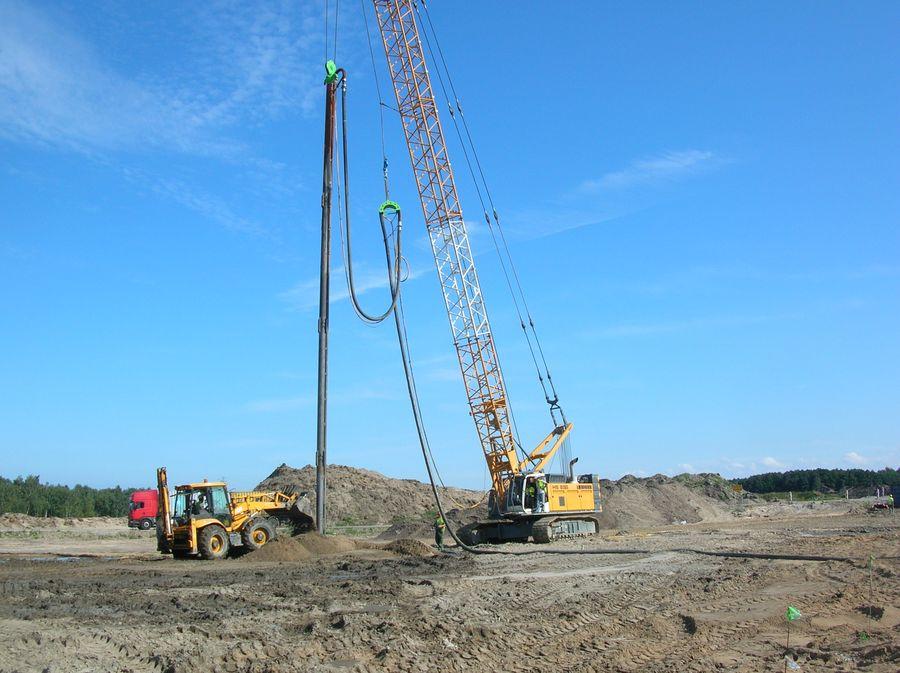

1 Kolumny Kombinowane MCC Kolumny Kombinowane MCC Strona główna Wzmacnianie gruntu Technologie Kolumny Kombinowane MCC Profil geologiczny w strefie starorzeczy i pasie nadmorskim często kształtuje się tak, że pod warstwą gruntów niespoistych (piasków) występują grunty słabe i nienośne. Technologia kolumn MCC została opracowana z myślą o takich miejscach. Ta specjalistyczna metoda wzmocnienia znacznie poprawia parametry wytrzymałościowe i odkształceniowe gruntów, łącząc zalety kolumn betonowych, gdy trzon kolumny wykonywany jest na głębokości gruntów nienośnych i zagęszczenia metodą wibroflotacji, gdy kolumna wykonywana jest w warstwie gruntów nośnych. Opis Kolumny MCC wykonuje się w kilku następujących po sobie etapach: Wykonanie otworu - w zależności od właściwości gruntów i okolicznej zabudowy używa się wibratora wgłębnego, tj. wibroflotu lub świdra CFA, pozwalającego uzyskać projektowaną głębokość; Betonowanie - gdy urządzenie osiągnie projektowaną głębokość, rozpoczyna się 1 / 5

wtłaczanie mieszanki betonowej w miejscach, gdzie zalegają grunty organiczne lub spoiste. Medium nośne podawane jest pod ciśnieniem przez rurę materiałową zamontowaną do wibroflotu.

2 wtłaczanie mieszanki betonowej w miejscach, gdzie zalegają grunty organiczne lub spoiste. Medium nośne podawane jest pod ciśnieniem przez rurę materiałową zamontowaną do wibroflotu. Procesowi betonowania w gruntach nienośnych towarzyszy efekt rozpychania gruntu na skutek podawania mieszanki betonowej pod ciśnieniem; zagęszczenie grunty piaszczyste położone nad warstwą gruntów organicznych lub spoistych zagęszczane są wibroflotem z możliwością dodatkowego doziarnienia. Zastosowanie Zastosowanie najczęściej wynika z ułożenia poszczególnych warstw gruntu, dlatego przed podjęciem decyzji o zastosowaniu technologii kolumn kombinowanych MCC 2 / 5

pyły) oraz w gruntach niespoistych (piaski).

3 należy przeprowadzić wnikliwą analizę profilu geologicznego. Kolumny mogą być wykonywane w gruntach organicznych (namuły, torfy), w gruntach spoistych miękkoplastycznych (gliny, pyły) oraz w gruntach niespoistych (piaski). Często są stosowane jako wzmocnienie pod nasypy drogowe oraz pod inne obiekty infrastruktury, mają również zastosowania pod fundamentami budowli kubaturowych (budynków i hal). W zależności od parametrów gruntowych (szczególnie oporu bocznego gruntów 3 / 5

4 słabych) oraz ciśnienia mieszanki betonowej, kolumny osiągają średnice od 0,4 do 1,2m, z tym że w warstwie gruntów nienośnych są większe w stosunku do średnic kolumn w gruntach nośnych. Kolumny MCC rozmieszczone w siatce kwadratowej lub trójkątnej, osiągają głębokości nawet do 30m. Realizacje Trasa Sucharskiego zadanie nr II, Gdańsk, ok mb, Droga ekspresowa S-8: Węzeł Walichnowy-węzeł Wrocław (A1), ok mb, Budynek pensjonatowy w Wołominie, ok mb. Zalety Efektywne połączenie - kolumny MCC są rozwiązaniem łączącym zalety zagęszczenia gruntu metodą wibroflotacją i kolumn betonowych. Z jednej strony metoda nie przesztywnia podłoża gruntowego, a z drugiej nie stwarza ryzyka rozmycia się kolumny w gruntach organicznych; Dopasowana do warunków gruntowych - metoda MCC jest przeznaczona dla miejsc, gdzie pod warstwą gruntów o średnich parametrach występują grunty słabe i nienośne, podlegające wzmocnieniu; Ekonomiczność - trzon betonowy kolumny wykonywany jest tylko w obszarze 4 / 5

5 Powered by TCPDF ( występowania gruntów nienośnych, co w znaczny sposób redukuje zużycie materiału w porównaniu z innymi technologiami wzmacniania podłoża; Wzmocnienie w skali globalnej poprawienie własności mechanicznych gruntu pomiędzy kolumnami, odbywa się w trakcie jej formowania, poprzez rozepchnięcie/dogęszczenie gruntu. 5 / 5
