1 Ścianki szczelne

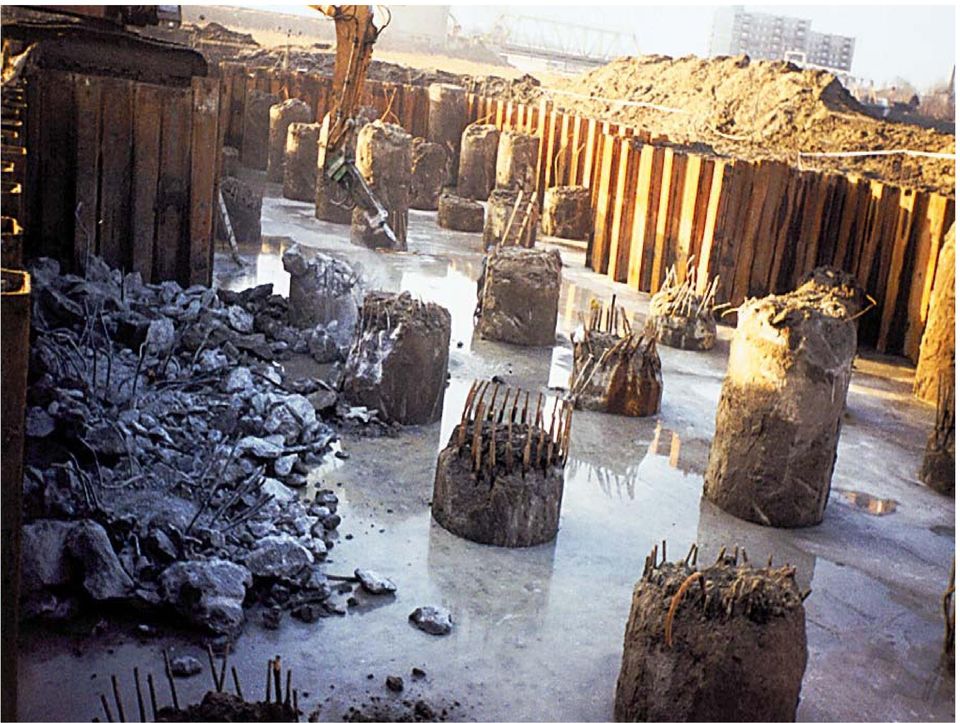

2

3

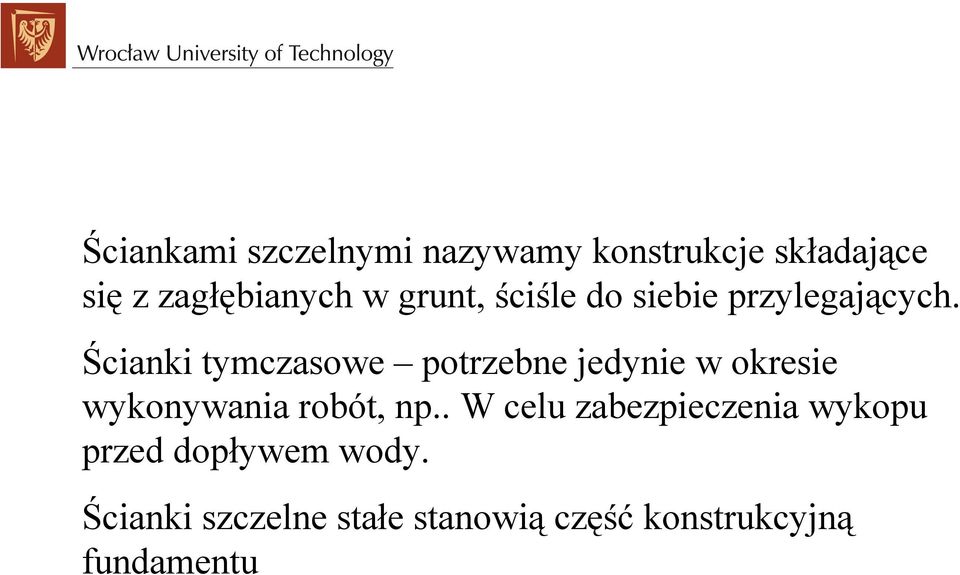

4 Ściankami szczelnymi nazywamy konstrukcje składające się z zagłębianych w grunt, ściśle do siebie przylegających. Ścianki tymczasowe potrzebne jedynie w okresie wykonywania robót, np.. W celu zabezpieczenia wykopu przed dopływem wody. Ścianki szczelne stałe stanowią część konstrukcyjną fundamentu

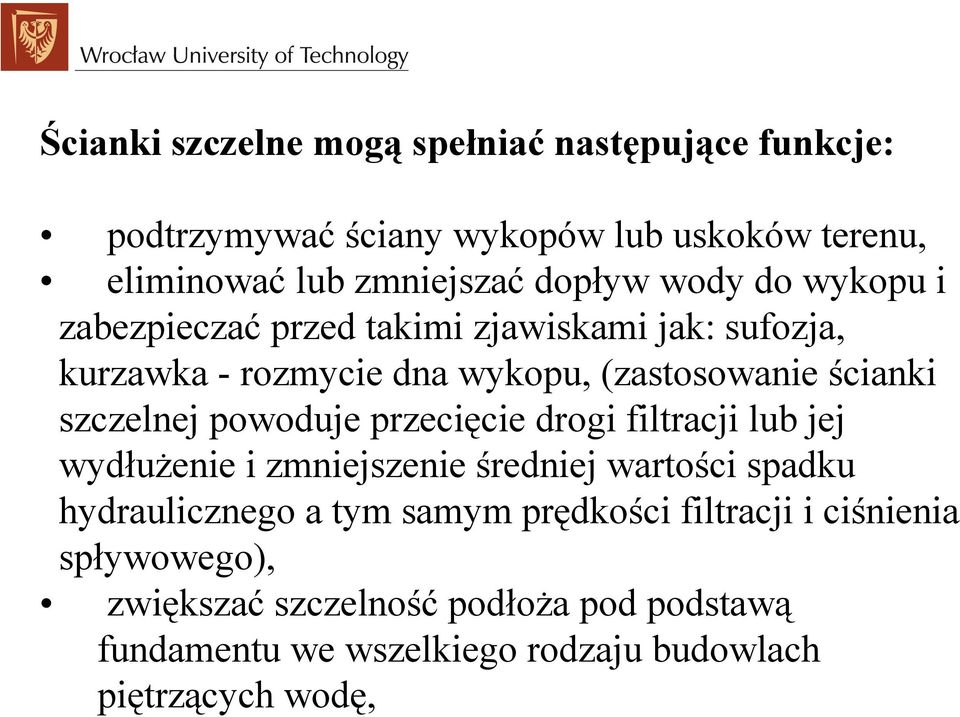

5 Ścianki szczelne mogą spełniać następujące funkcje: podtrzymywać ściany wykopów lub uskoków terenu, eliminować lub zmniejszać dopływ wody do wykopu i zabezpieczać przed takimi zjawiskami jak: sufozja, kurzawka - rozmycie dna wykopu, (zastosowanie ścianki szczelnej powoduje przecięcie drogi filtracji lub jej wydłużenie i zmniejszenie średniej wartości spadku hydraulicznego a tym samym prędkości filtracji i ciśnienia spływowego), zwiększać szczelność podłoża pod podstawą fundamentu we wszelkiego rodzaju budowlach piętrzących wodę,

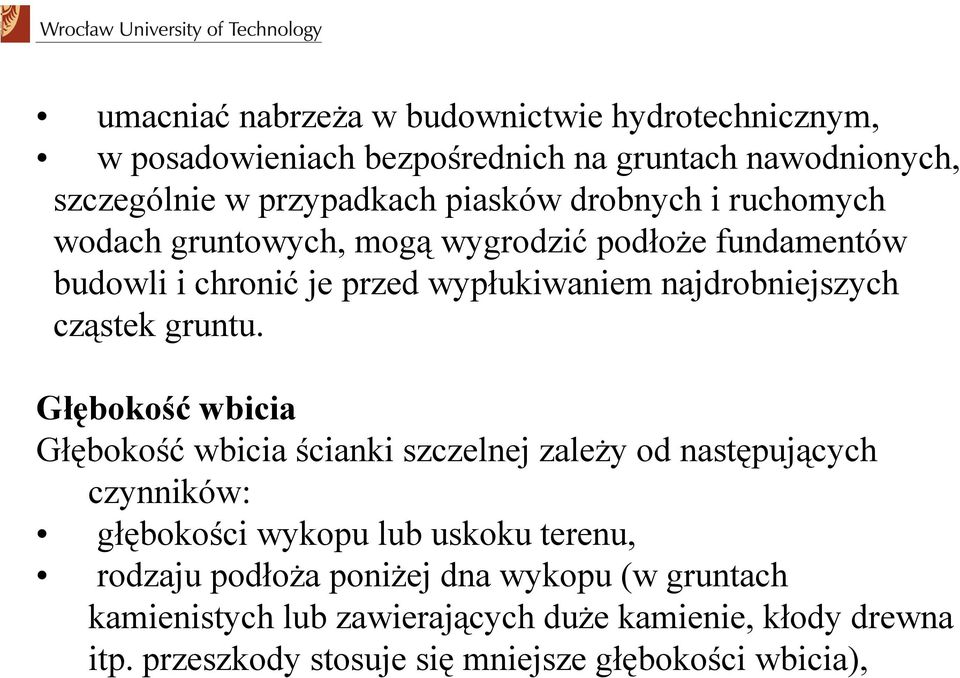

6 umacniać nabrzeża w budownictwie hydrotechnicznym, w posadowieniach bezpośrednich na gruntach nawodnionych, szczególnie w przypadkach piasków drobnych i ruchomych wodach gruntowych, mogą wygrodzić podłoże fundamentów budowli i chronić je przed wypłukiwaniem najdrobniejszych cząstek gruntu. Głębokość wbicia Głębokość wbicia ścianki szczelnej zależy od następujących czynników: głębokości wykopu lub uskoku terenu, rodzaju podłoża poniżej dna wykopu (w gruntach kamienistych lub zawierających duże kamienie, kłody drewna itp. przeszkody stosuje się mniejsze głębokości wbicia),

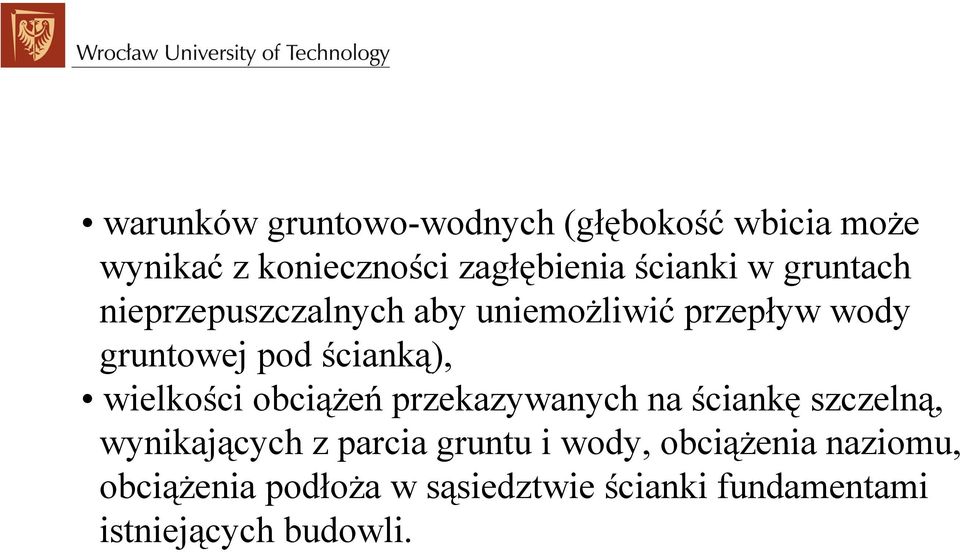

7 warunków gruntowo-wodnych (głębokość wbicia może wynikać z konieczności zagłębienia ścianki w gruntach nieprzepuszczalnych aby uniemożliwić przepływ wody gruntowej pod ścianką), wielkości obciążeń przekazywanych na ściankę szczelną, wynikających z parcia gruntu i wody, obciążenia naziomu, obciążenia podłoża w sąsiedztwie ścianki fundamentami istniejących budowli.

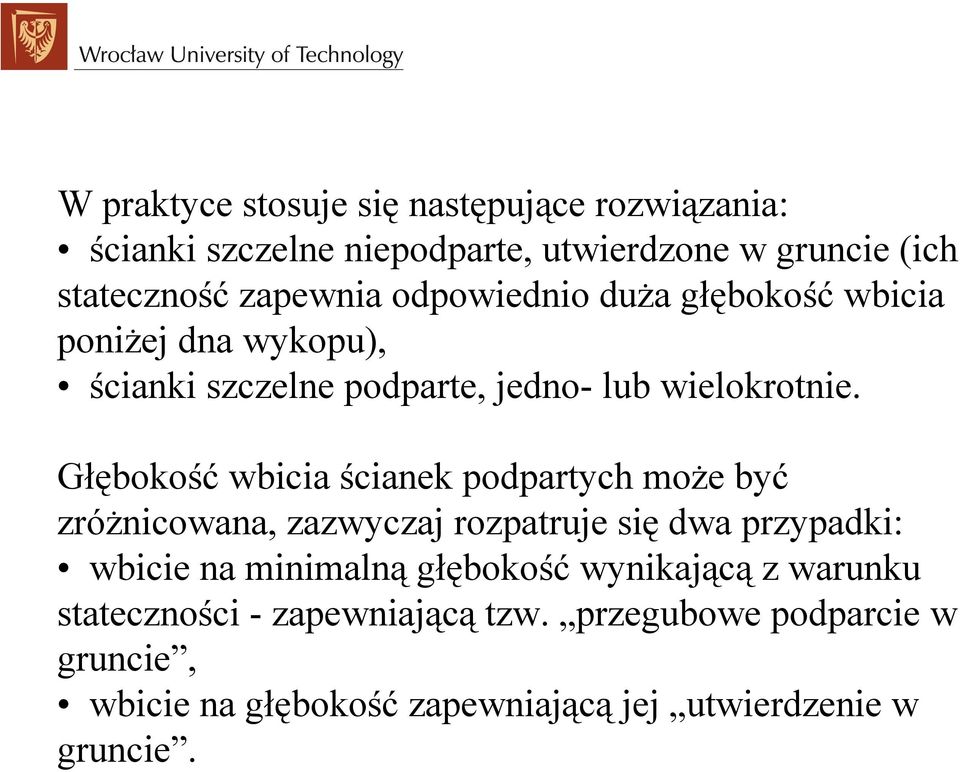

8 W praktyce stosuje się następujące rozwiązania: ścianki szczelne niepodparte, utwierdzone w gruncie (ich stateczność zapewnia odpowiednio duża głębokość wbicia poniżej dna wykopu), ścianki szczelne podparte, jedno- lub wielokrotnie. Głębokość wbicia ścianek podpartych może być zróżnicowana, zazwyczaj rozpatruje się dwa przypadki: wbicie na minimalną głębokość wynikającą z warunku stateczności - zapewniającą tzw. przegubowe podparcie w gruncie, wbicie na głębokość zapewniającą jej utwierdzenie w gruncie.

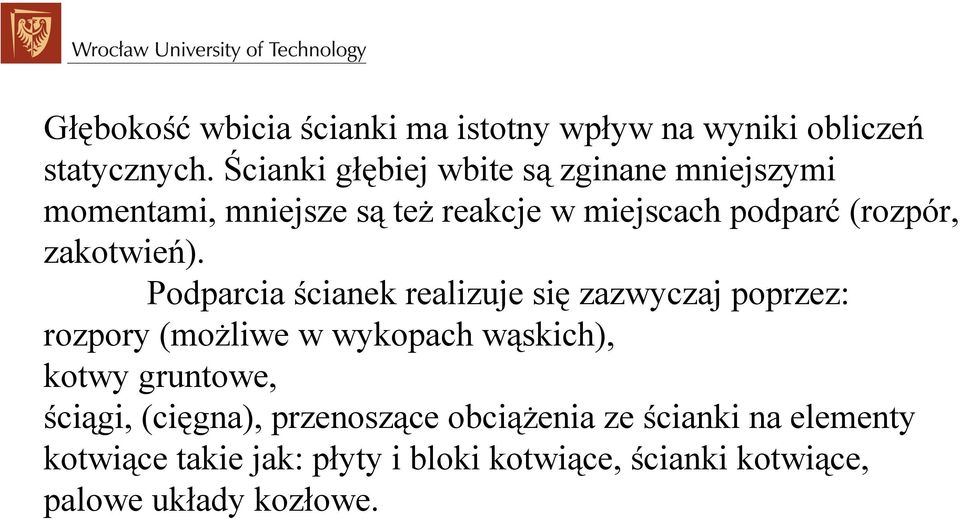

9 Głębokość wbicia ścianki ma istotny wpływ na wyniki obliczeń statycznych. Ścianki głębiej wbite są zginane mniejszymi momentami, mniejsze są też reakcje w miejscach podparć (rozpór, zakotwień). Podparcia ścianek realizuje się zazwyczaj poprzez: rozpory (możliwe w wykopach wąskich), kotwy gruntowe, ściągi, (cięgna), przenoszące obciążenia ze ścianki na elementy kotwiące takie jak: płyty i bloki kotwiące, ścianki kotwiące, palowe układy kozłowe.

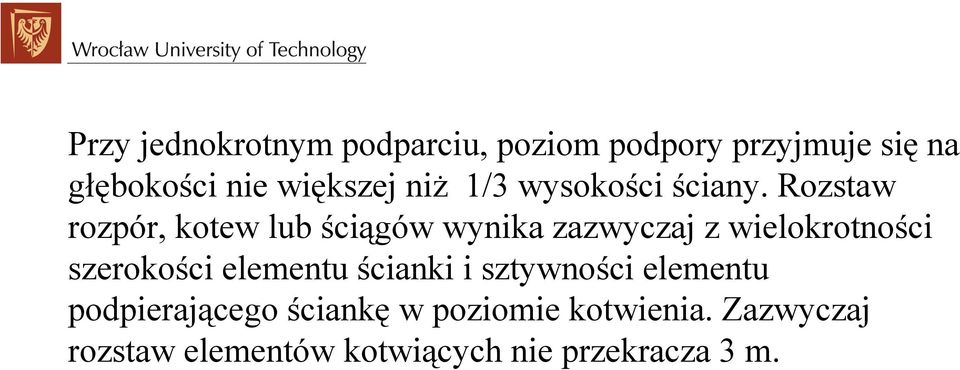

10 Przy jednokrotnym podparciu, poziom podpory przyjmuje się na głębokości nie większej niż 1/3 wysokości ściany. Rozstaw rozpór, kotew lub ściągów wynika zazwyczaj z wielokrotności szerokości elementu ścianki i sztywności elementu podpierającego ściankę w poziomie kotwienia. Zazwyczaj rozstaw elementów kotwiących nie przekracza 3 m.

11 Rodzaje ścianek szczelnych ścianki drewniane ścianki stalowe ścianki żelbetowe ścianki betonowe ścianki szczelne z pali wykonywanych w gruncie

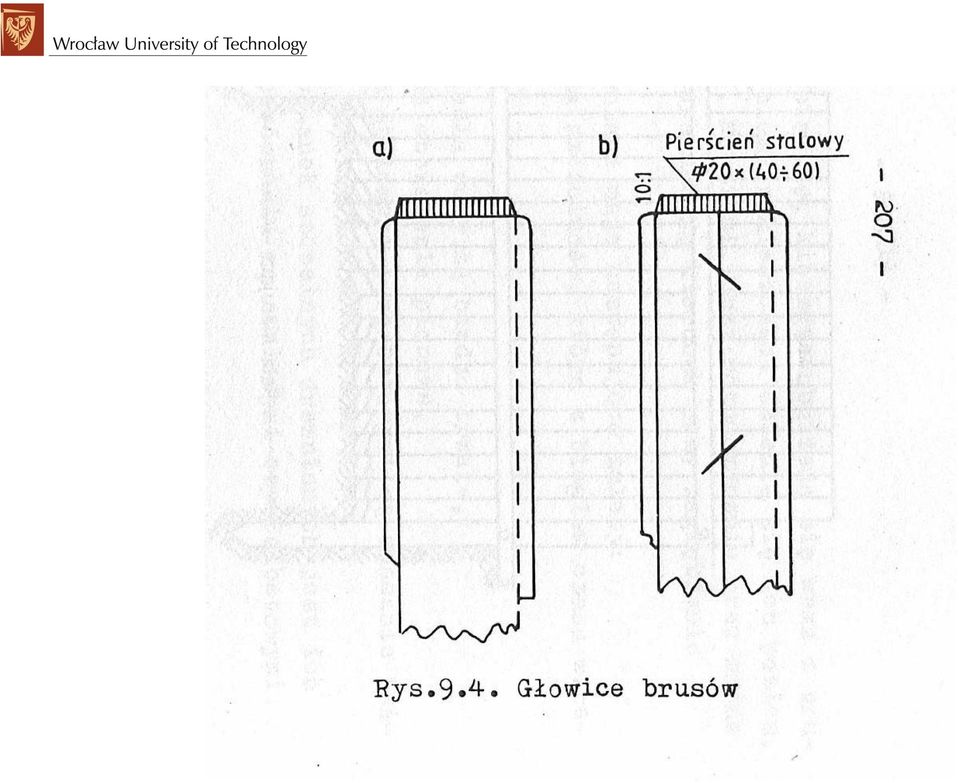

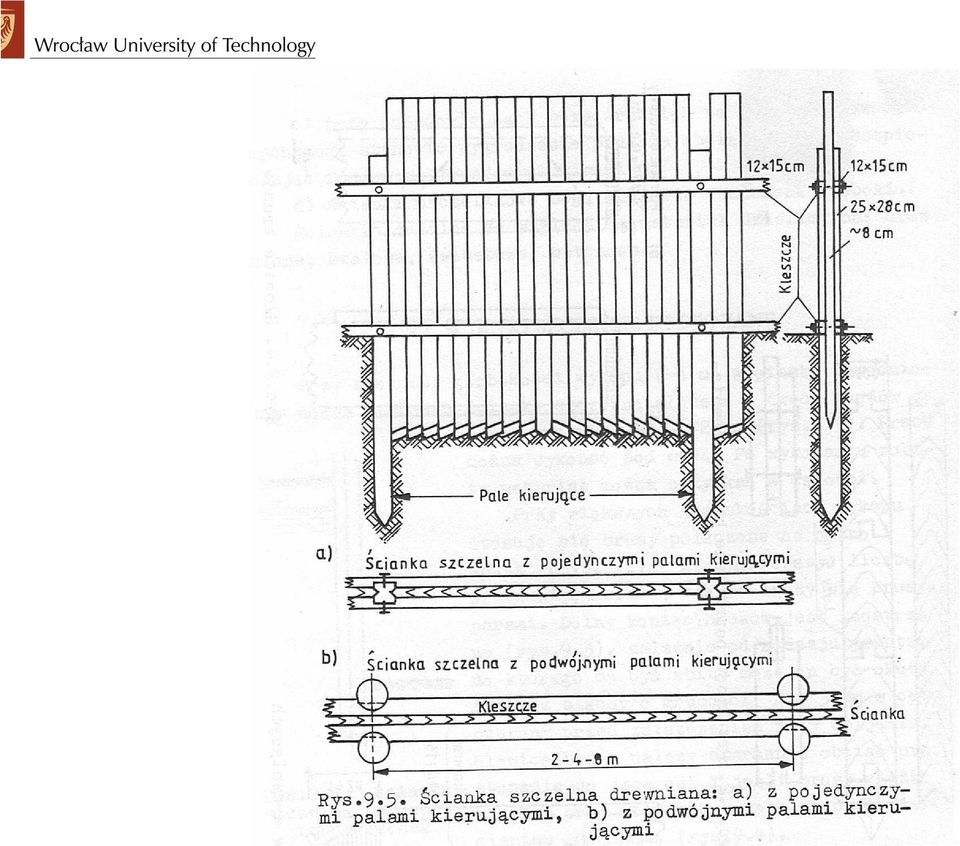

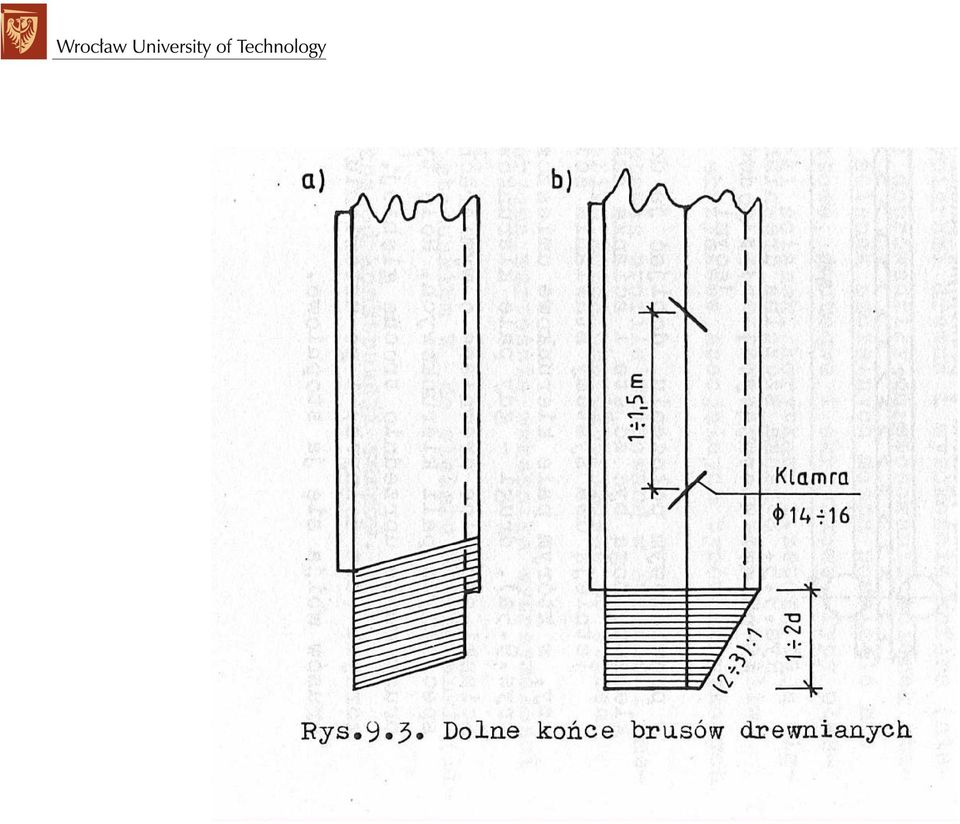

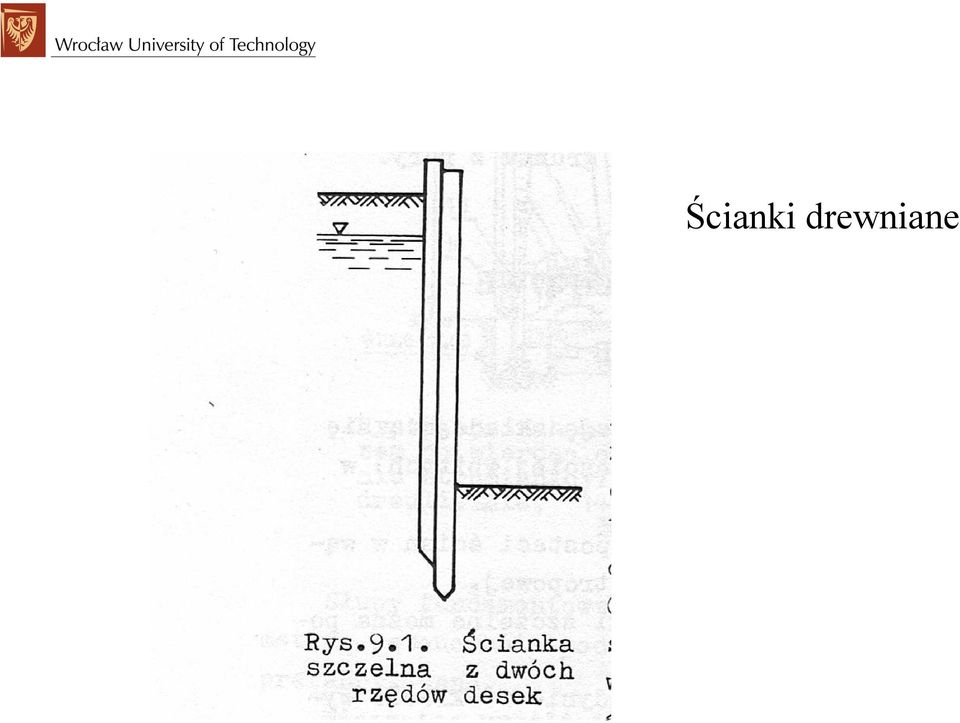

12 Ścianki drewniane

13

14

15

16

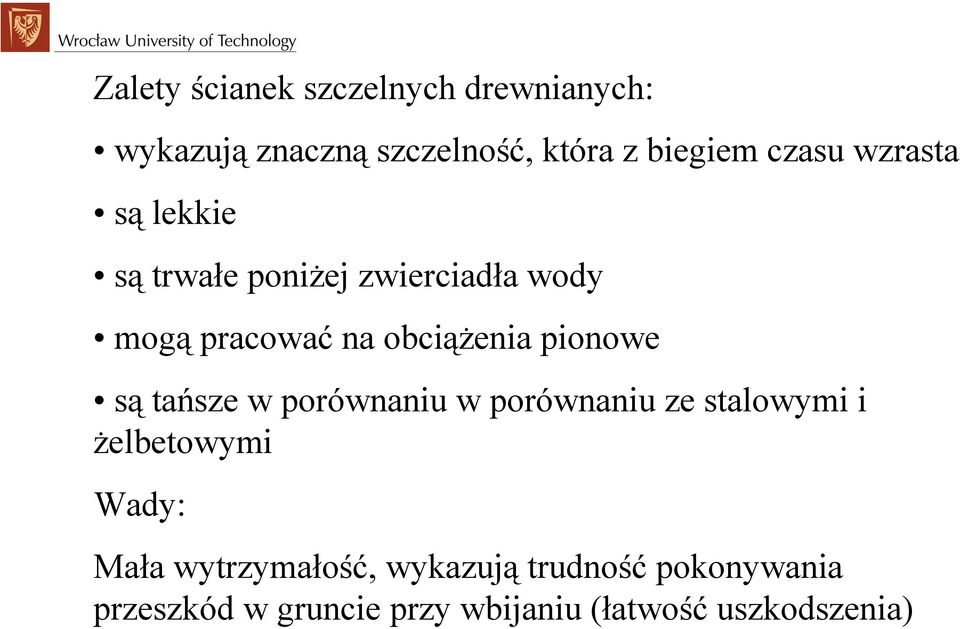

17 Zalety ścianek szczelnych drewnianych: wykazują znaczną szczelność, która z biegiem czasu wzrasta są lekkie są trwałe poniżej zwierciadła wody mogą pracować na obciążenia pionowe są tańsze w porównaniu w porównaniu ze stalowymi i żelbetowymi Wady: Mała wytrzymałość, wykazują trudność pokonywania przeszkód w gruncie przy wbijaniu (łatwość uszkodszenia)

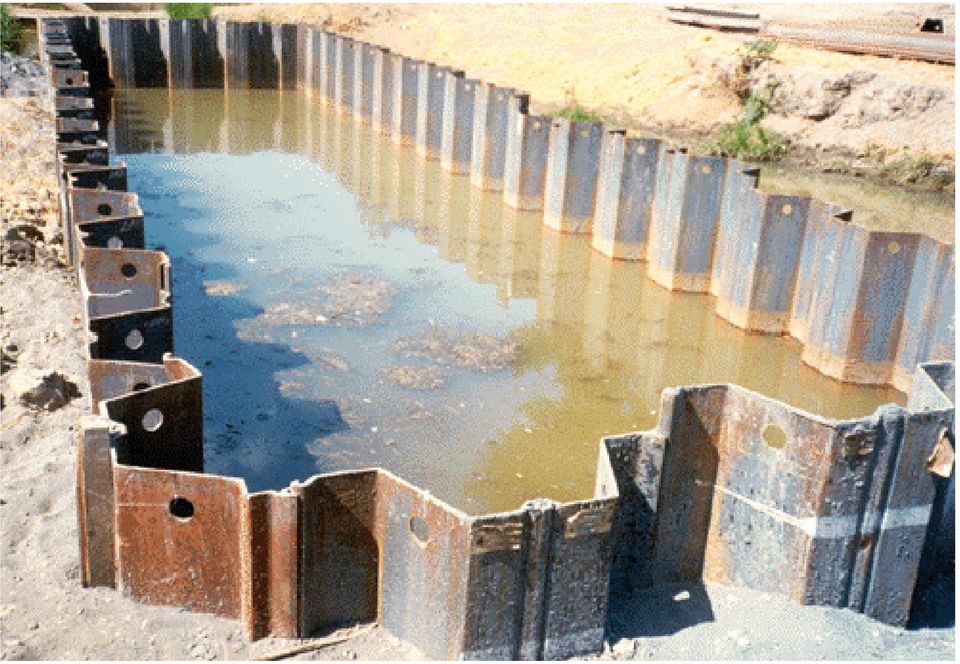

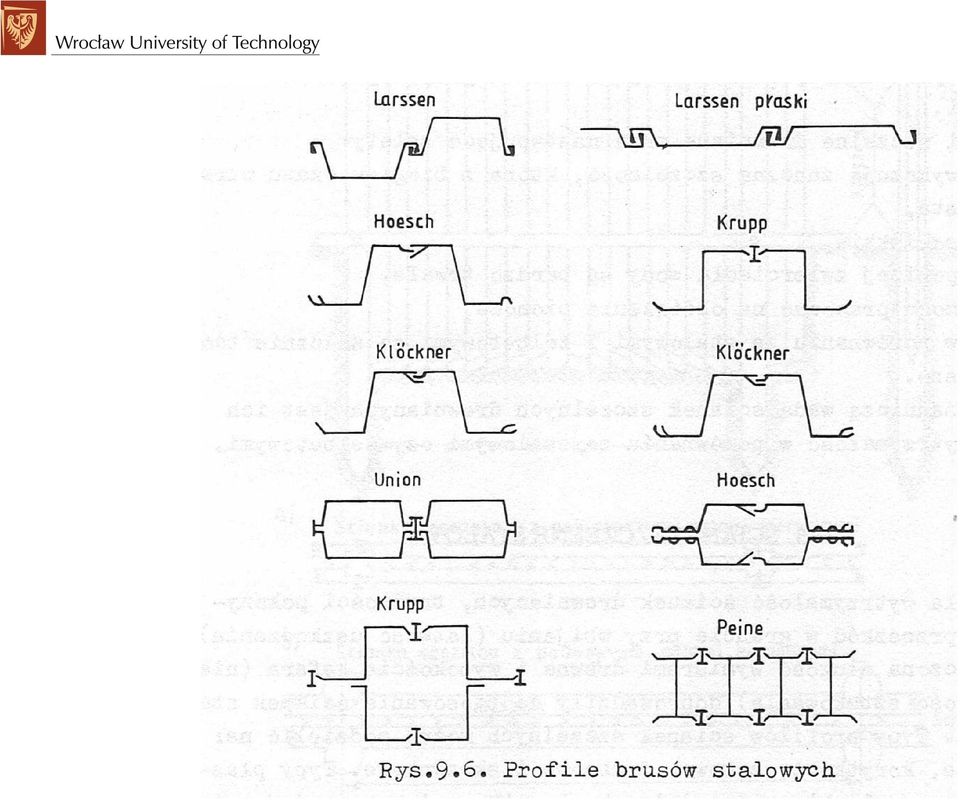

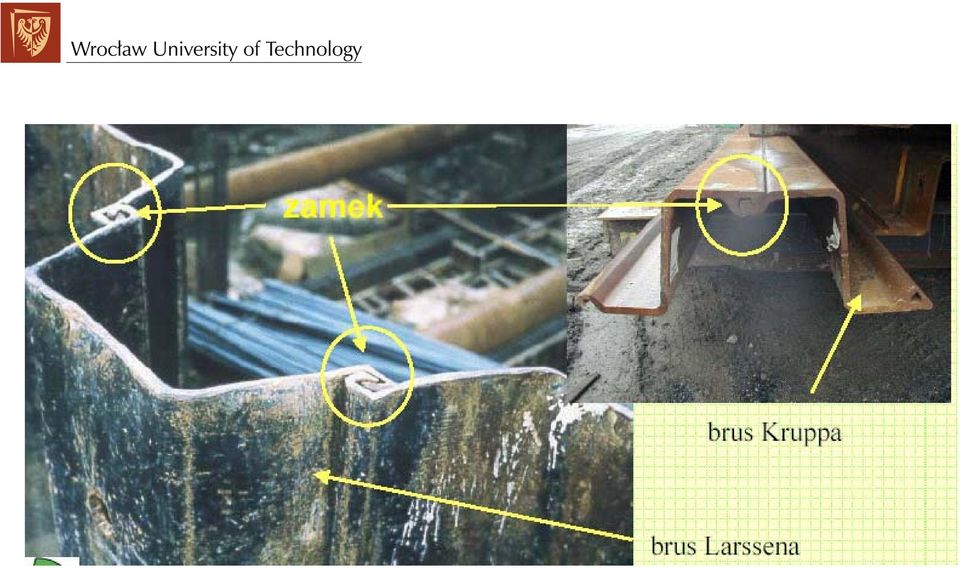

18 Ścianki stalowe

19

20

21

22

23

24

25

26

27

28 Zalety ścianek stalowych: łatwe w wykonaniu, przechodzą przez przeszkody znacznie łatwiej niż inne rodzaje ścianek; duża wytrzymałość i mały ciężar w stosunku do ścianek żelbetowych; łatwość sztukowania przez spawanie; możliwość wielokrotnego użycia grodzic; dzięki luzom na zamkach można prowadzićściankę w liniach łukowych Wady: znaczny koszt; mniejsza szczelność w porównaniu ze ściankami drewnianymi; grodzice nie mogą przejmować obciążeń pionowych z wyjątkiem przekrojów skrzyniowych.

29 Ścianki żelbetowe Z uwagi na duży koszt wykonania, szczególnie zaś na trudności w zagłębianiu stosuje się je wyłącznie jako część konstrukcji, nie zaś do czasowej obudowy wykopów. Zalety ścianek żelbetowych: duża trwałość; zdolność przenoszenia obciążeń pionowych. Wady: cięższe od ścianek stalowych; kruche, łatwo ulegają uszkodzeniu; duże zużycie stali zbrojeniowej; Trudniejsze uszczelnienie niż przy ściankach stalowych; nie mogą być użyte wielokrotnie.

30

31

32

33

34 Wykonywanie kotwii gruntowych: wywiercenie otworu, wprowadzenie w otwór cięgna, wykonanie zastrzyku na odcinku nośnym kotwii, napięcie cięgna, dokończenie zastrzyku.

35

36
