1 Dobre dane referencyjne oraz ich praktyczne wykorzystanie podstawą planowania i realizacji zadań Agnieszka Partyka Kierownik Referatu Geodezji i Kartografii - Wojewódzkiego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Opolu

Kierownik Referatu Geodezji i Kartografii - Wojewódzkiego

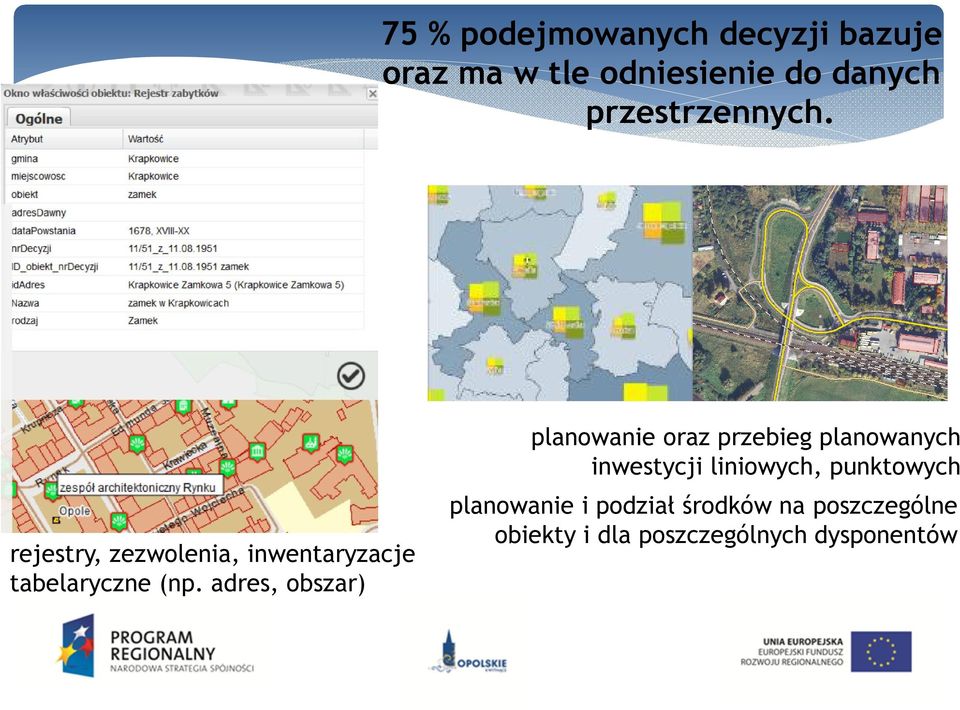

2 75 % podejmowanych decyzji bazuje oraz ma w tle odniesienie do danych przestrzennych. rejestry, zezwolenia, inwentaryzacje tabelaryczne (np. adres, obszar) planowanie oraz przebieg planowanych inwestycji liniowych, punktowych planowanie i podział środków na poszczególne obiekty i dla poszczególnych dysponentów

adres, obszar) planowanie oraz przebieg planowanych inwestycji liniowych,

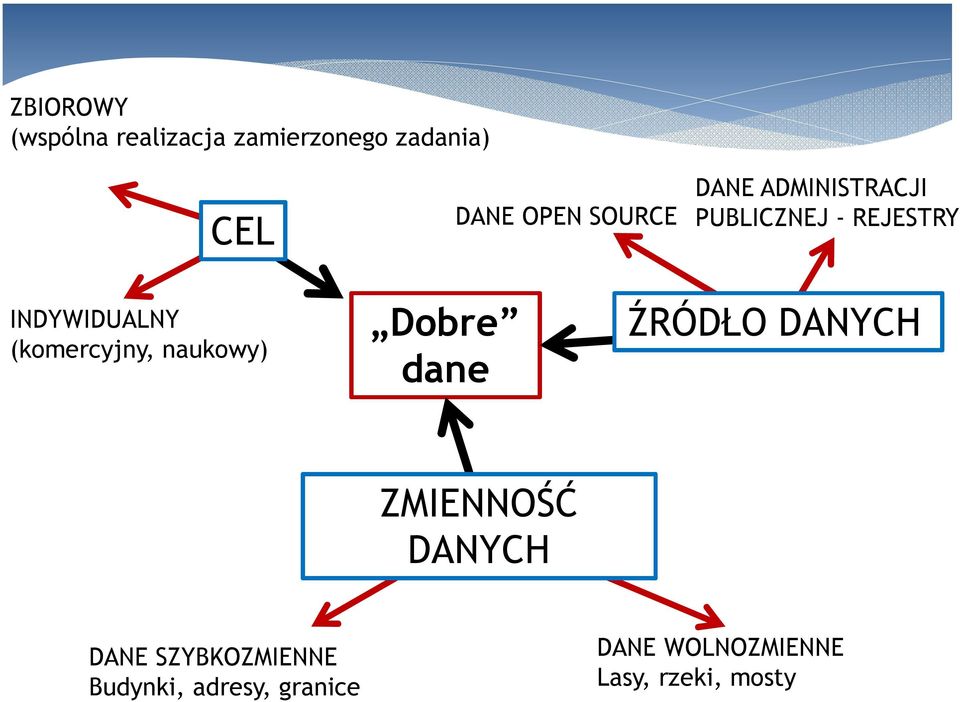

3 ZBIOROWY (wspólna realizacja zamierzonego zadania) CEL DANE OPEN SOURCE DANE ADMINISTRACJI PUBLICZNEJ - REJESTRY INDYWIDUALNY (komercyjny, naukowy) Dobre dane ŹRÓDŁO DANYCH ZMIENNOŚĆ DANYCH DANE SZYBKOZMIENNE Budynki, adresy, granice DANE WOLNOZMIENNE Lasy, rzeki, mosty

(komercyjny, naukowy) Dobre dane ŹRÓDŁO DANYCH ZMIENNOŚĆ DANYCH

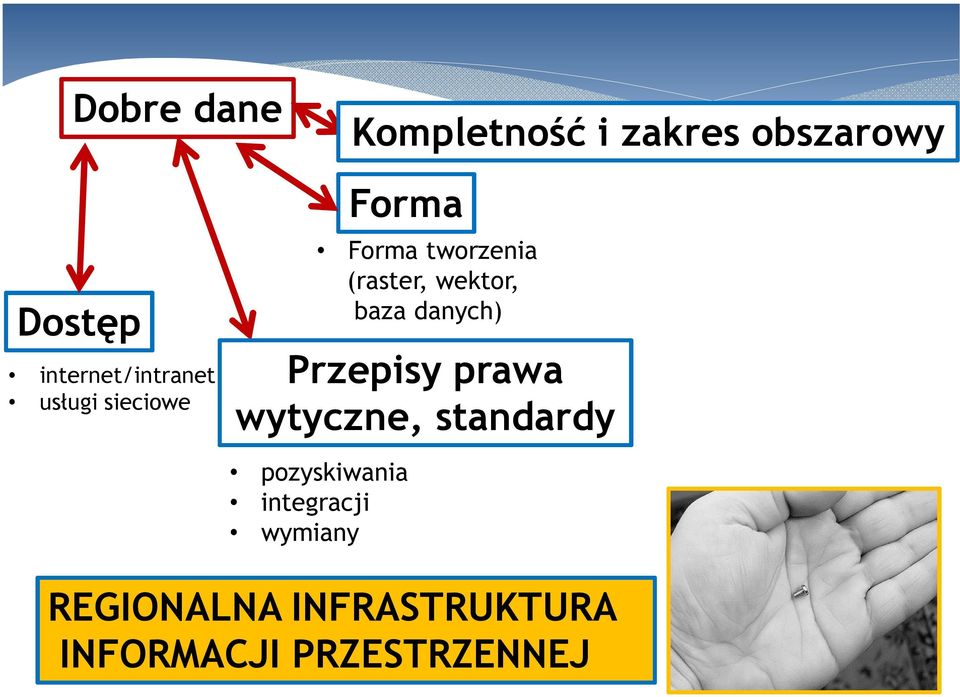

4 Dobre dane Kompletność i zakres obszarowy Dostęp internet/intranet usługi sieciowe Forma Forma tworzenia (raster, wektor, baza danych) Przepisy prawa wytyczne, standardy pozyskiwania integracji wymiany REGIONALNA INFRASTRUKTURA INFORMACJI PRZESTRZENNEJ

(raster, wektor, baza danych) Przepisy prawa wytyczne,

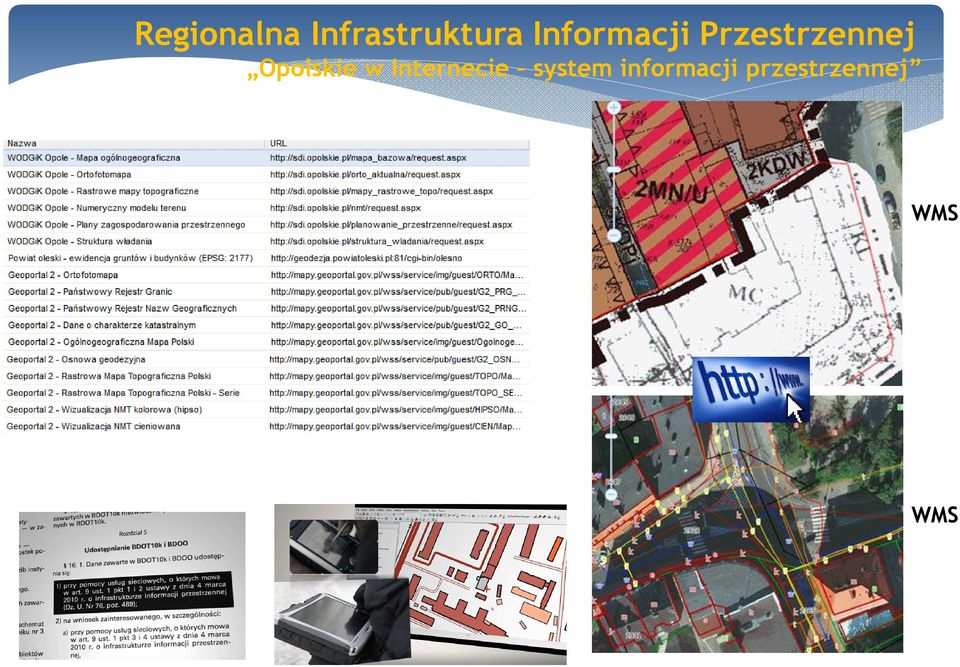

5 Regionalna Infrastruktura Informacji Przestrzennej Opolskie w Internecie system informacji przestrzennej WMS WMS

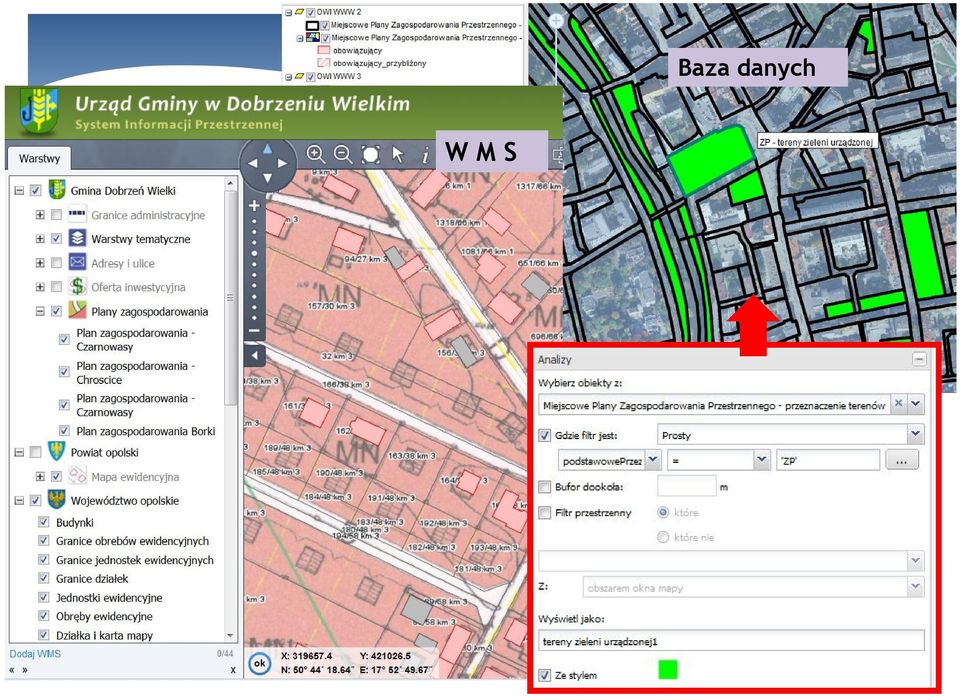

6 W M S Baza danych

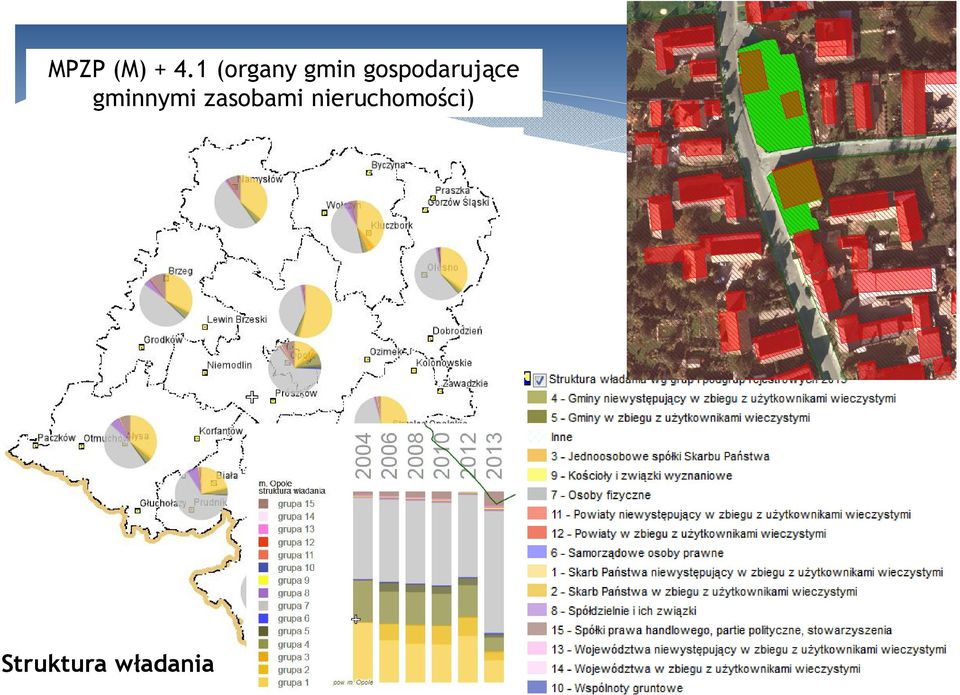

7 MPZP (M) (organy gmin gospodarujące gminnymi zasobami nieruchomości) Struktura władania

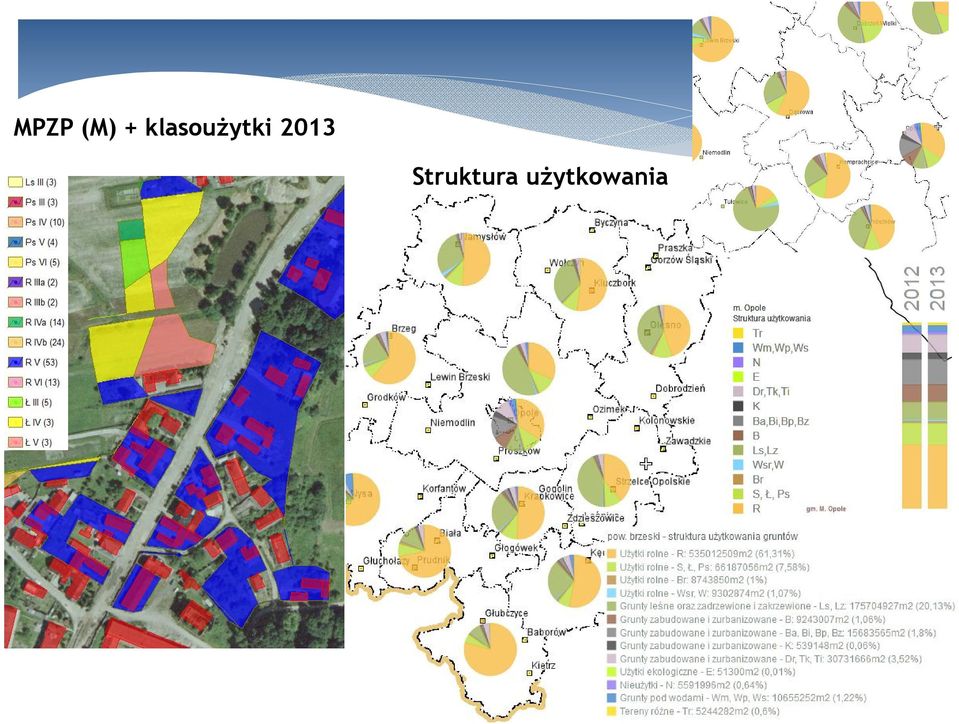

8 MPZP (M) + klasoużytki 2013 Struktura użytkowania

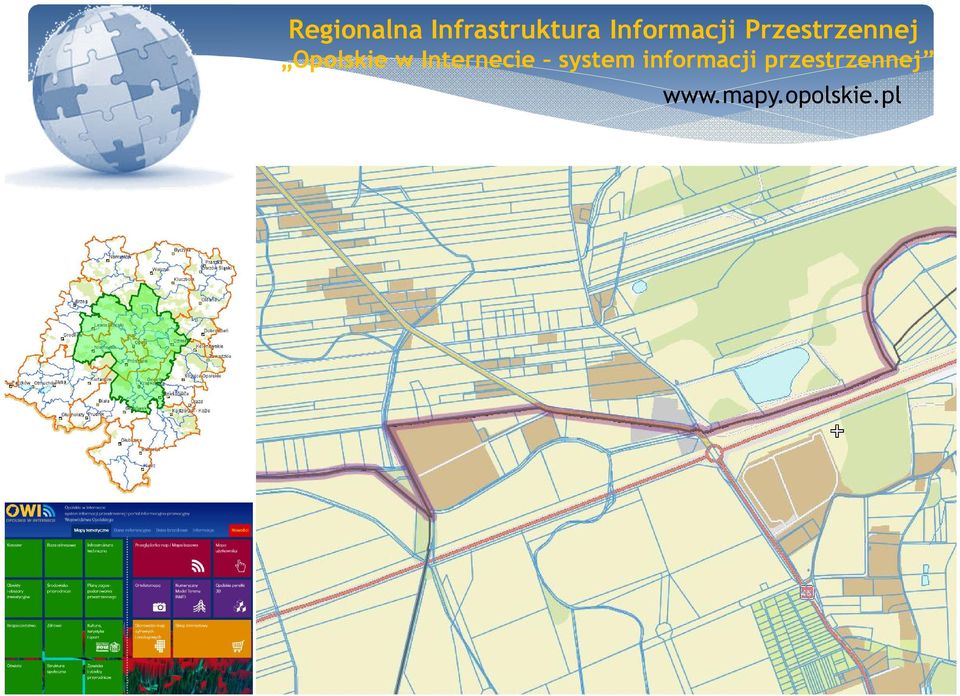

9 Regionalna Infrastruktura Informacji Przestrzennej Opolskie w Internecie system informacji przestrzennej

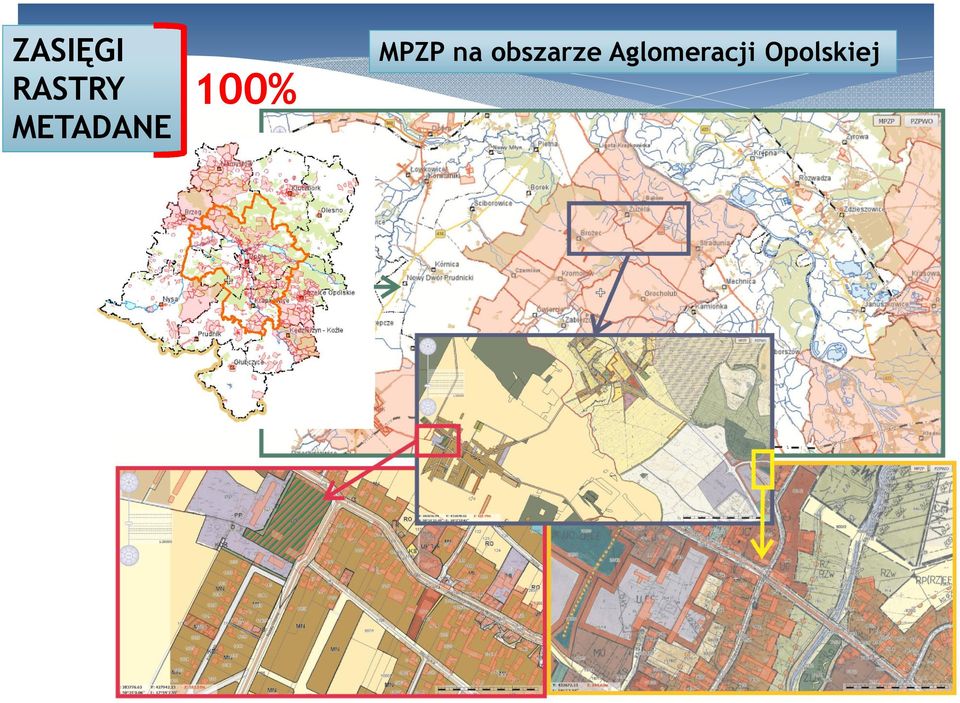

10 ZASIĘGI RASTRY METADANE 100% MPZP na obszarze Aglomeracji Opolskiej

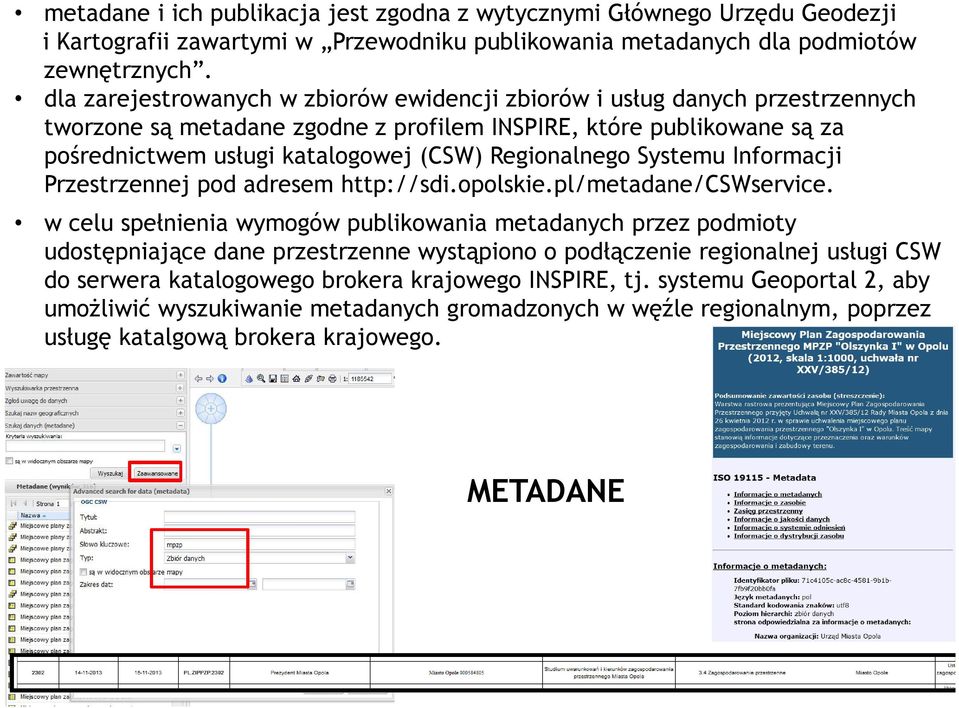

11 metadane i ich publikacja jest zgodna z wytycznymi Głównego Urzędu Geodezji i Kartografii zawartymi w Przewodniku publikowania metadanych dla podmiotów zewnętrznych. dla zarejestrowanych w zbiorów ewidencji zbiorów i usług danych przestrzennych tworzone są metadane zgodne z profilem INSPIRE, które publikowane są za pośrednictwem usługi katalogowej (CSW) Regionalnego Systemu Informacji Przestrzennej pod adresem w celu spełnienia wymogów publikowania metadanych przez podmioty udostępniające dane przestrzenne wystąpiono o podłączenie regionalnej usługi CSW do serwera katalogowego brokera krajowego INSPIRE, tj. systemu Geoportal 2, aby umożliwić wyszukiwanie metadanych gromadzonych w węźle regionalnym, poprzez usługę katalgową brokera krajowego. METADANE

Regionalnego Systemu Informacji Przestrzennej pod adresem http://sdi.opolskie.pl/metadane/cswservice.

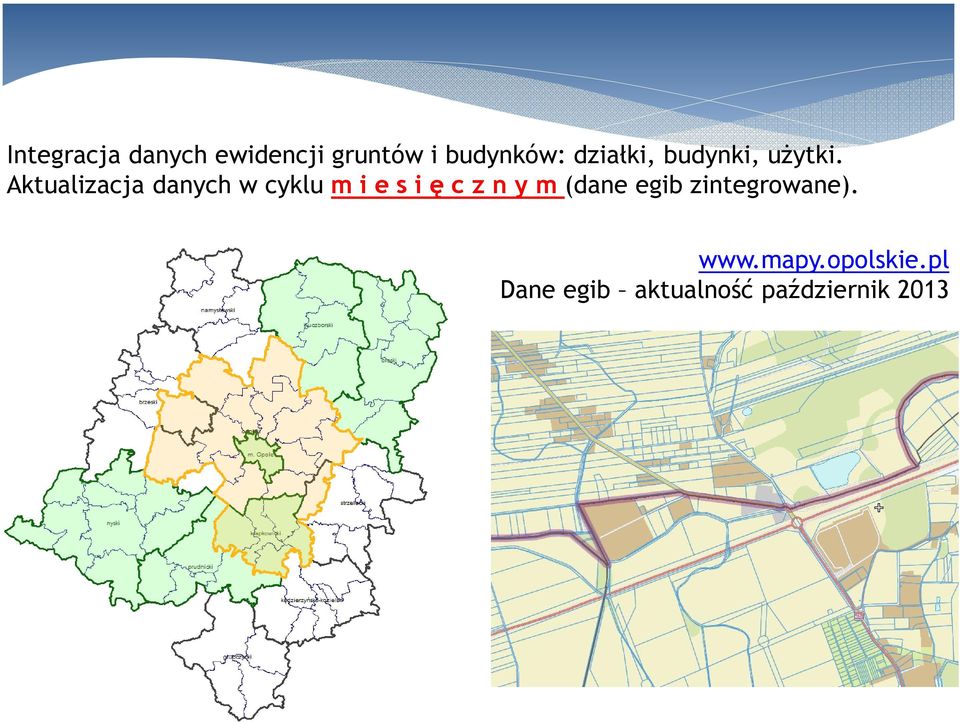

13 Integracja danych ewidencji gruntów i budynków: działki, budynki, użytki. Aktualizacja danych w cyklu m i e s i ę c z n y m (dane egib zintegrowane). Dane egib aktualność październik 2013

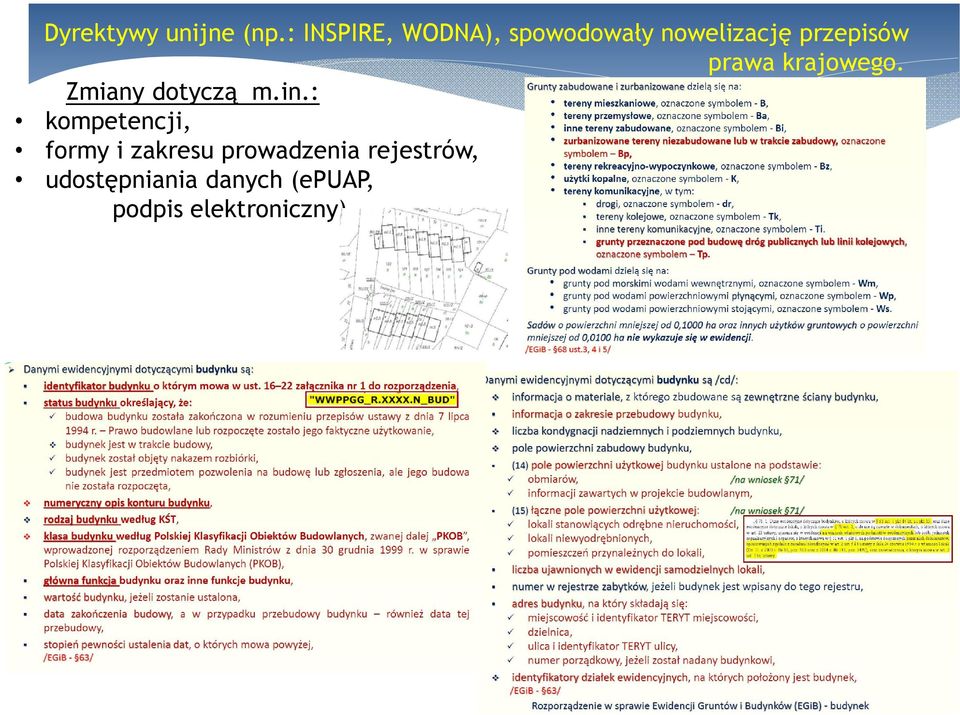

14 Dyrektywy unijne (np.: INSPIRE, WODNA), spowodowały nowelizację przepisów prawa krajowego. Zmiany dotyczą m.in.: kompetencji, formy i zakresu prowadzenia rejestrów, udostępniania danych (epuap, podpis elektroniczny). Np.: zmiany w ewidencji gruntów i budynków:

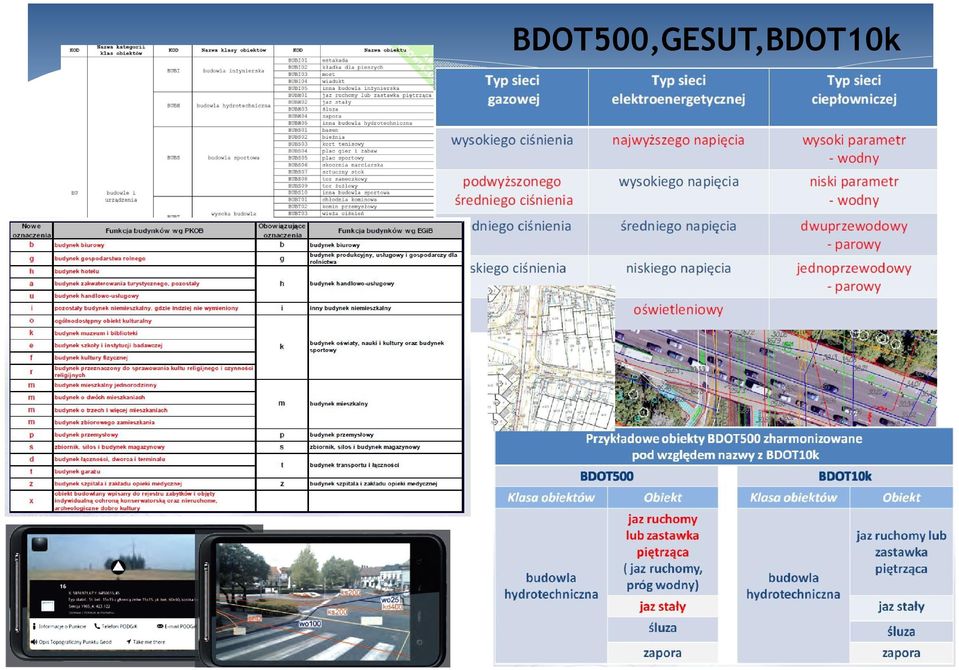

15 BDOT500,GESUT,BDOT10k

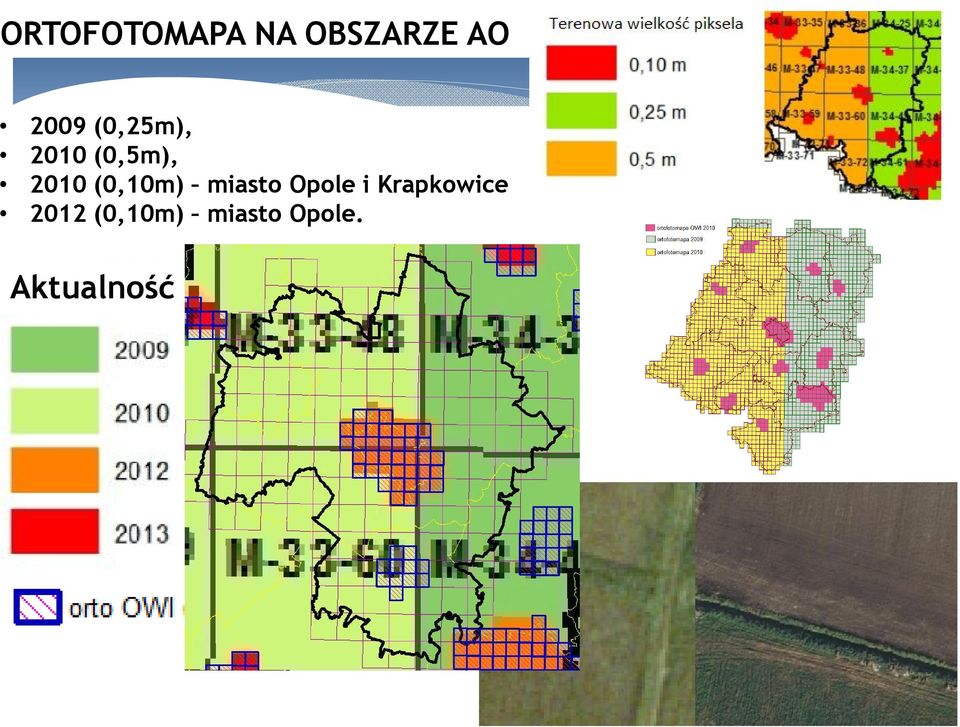

16 ORTOFOTOMAPA NA OBSZARZE AO 2009 (0,25m), 2010 (0,5m), 2010 (0,10m) miasto Opole i Krapkowice 2012 (0,10m) miasto Opole. Aktualność

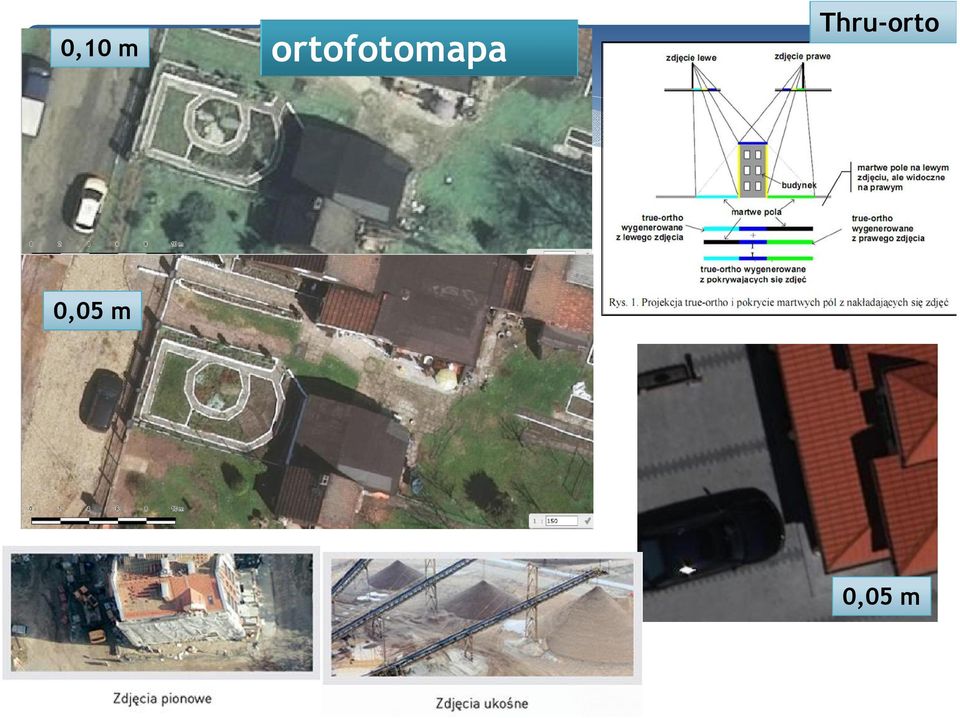

17 0,10 m ortofotomapa Thru-orto 0,05 m 0,05 m

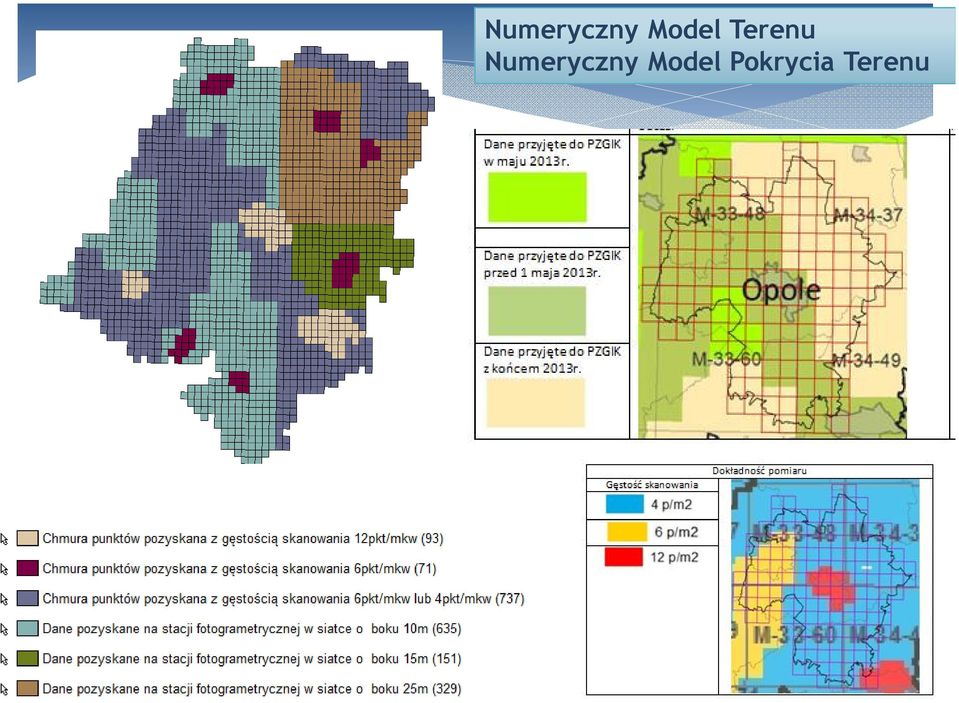

18 Numeryczny Model Terenu Numeryczny Model Pokrycia Terenu

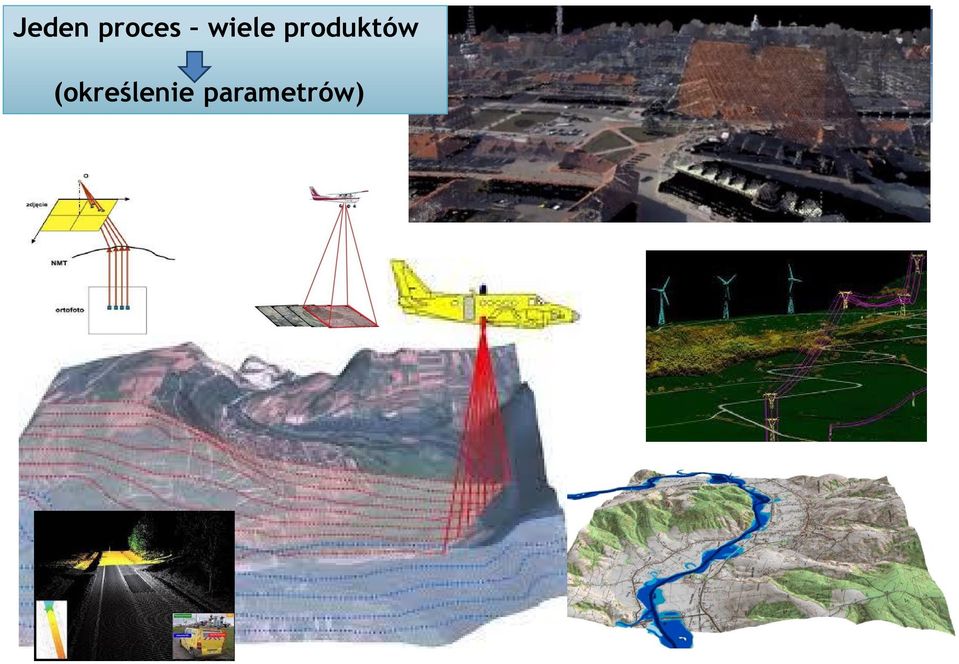

19 Jeden proces wiele produktów (określenie parametrów) Schemat technologii

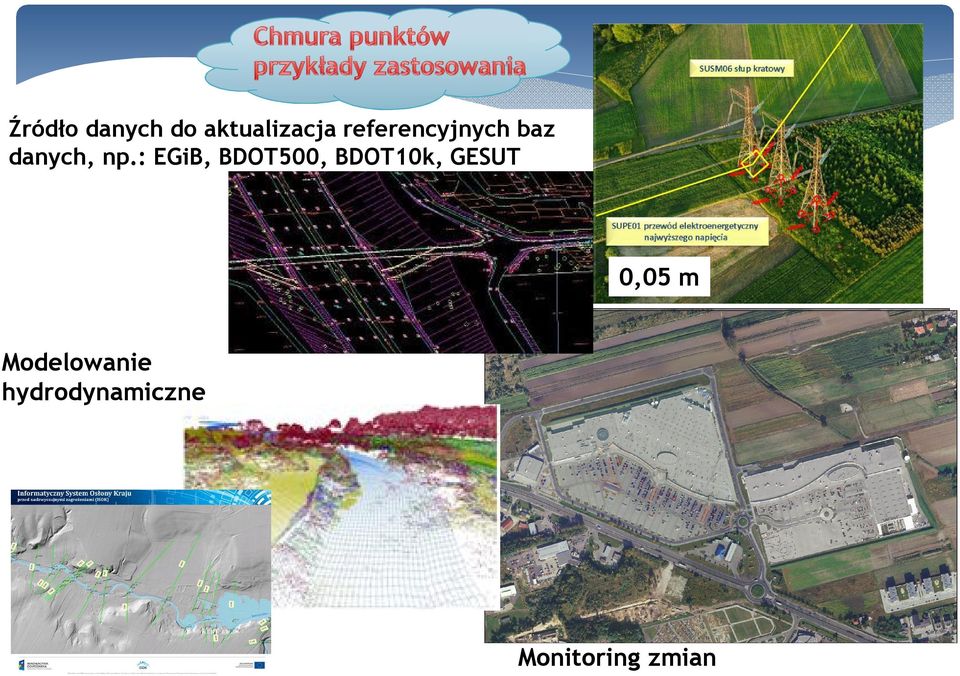

20 Źródło danych do aktualizacja referencyjnych baz danych, np.: EGiB, BDOT500, BDOT10k, GESUT 0,05 m Modelowanie hydrodynamiczne Monitoring zmian

21 Parametry morfologiczne terenu: spadek, ekspozycja, krzywizna

22 Mapa spadków może być przydatna np. przy analizie erozyjności gleb. Mapa azymutów maksymalnych spadków może być wykorzystana przy odnajdywaniu obszarów o dużym nasłonecznieniu. krzywizna

23 OCRG

24 Ekspozycja stoków Stoki północne lokalizacja tras i wyciągów narciarskich Stoki południowe lokalizacja obiektów turystycznych, stanowiska uprawy roślin

26 Dane pomiarowe skaningu laserowego pliki LAS Pliki binarne zawierające chmurę punktów pochodzącą z lotniczego skaningu laserowego (LIDAR). Oprócz współrzędnych, zawierają m.in. Informacje o klasie danego punktu oraz o intensywności odbicia w trzech zakresach (wartości RGB). Klasy punktów wydzielone zostały zgodnie z formatem LAS: 1. punkty przetwarzane, ale niesklasyfikowane, 2. punkty leżące na gruncie, 3. punkty reprezentujące niską wegetację, tj. w zakresie m, 4. punkty reprezentujące średnią wegetację, tj. w zakresie m, 5. punkty reprezentujące wysoką wegetację, tj. w zakresie powyżej 2.00 m, 6. punkty reprezentujące budynki, budowle oraz obiekty inżynierskie; 7. szum, 8. punkty reprezentujące obszary pod wodami. Poprawność klasyfikacji punktów jest nie mniejsza niż 95%. Gęstość punktów wynosi od 4 do 12 pkt/m 2. Wybrane obszary miejskie - średnia gęstość wynosi 12 pkt/m 2 (standard II), pozostałe obszary - średnia gęstość wynosi 4 lub 6 pkt/m 2 (standard I).

28 ISOK mrp, mzp

29 Zakres danych: Mapy zagrożenia powodziowego (MZP) - dla obszarów narażonych na niebezpieczeństwo powodzi, wskazanych we wstępnej ocenie ryzyka powodziowego (WORP I i II cykl planistyczny) Stanowią podstawę do planowania zagospodarowania przestrzennego na różnych poziomach. Granice obszarów uwzględnia się w: *koncepcji przestrzennego zagospodarowania kraju, *planie zagospodarowania przestrzennego województwa, *miejscowym planie zagospodarowania przestrzennego, *decyzji o ustaleniu lokalizacji inwestycji celu publicznego lub decyzji o warunkach zabudowy (od dnia przekazania map zagrożenia powodziowego i ryzyka powodziowego jednostkom samorządu terytorialnego, wszystkie decyzje o ustaleniu lokalizacji inwestycji celu publicznego lub decyzje o warunkach zabudowy na obszarach wykazanych na mapach zagrożenia powodziowego, uwzględniały poziom zagrożenia powodziowego wynikający z wyznaczenia tych obszarów). Wstępna ocena ryzyka powodziowego (WORP) I i II cykl planistyczny -wstępna analiza ryzyka powodziowego i wskazanie rzek lub odcinków rzek i wybrzeża, dla których zostaną opracowane mapy zagrożenia powodziowego. Nie stanowią podstawy dla planowania przestrzennego na danym obszarze lub innych działań mających na celu ograniczanie ryzyka powodziowego Mapy ryzyka powodziowego (MRP) Mapy zostały opracowane dla obszarów, gdzie były dostępne bardzo dokładne dane przestrzenne, tj. numeryczny model terenu i przekroje korytowe rzek oraz dane hydrologiczne, niezbędne do przeprowadzenia modelowania hydraulicznego. prawdopodobieństwo wystąpienia powodzi niskie i wynosi 0,2 %, (czyli raz na 500 lat); średnie i wynosi 1 %, (czyli raz na 100 lat), wysokie i wynosi 10 %, (czyli raz na 10 lat);

31 ISOK

32 ISOK

33 Wymagania lokalnych systemów powodziowych Problemy lokalnych systemów powodziowych

34 Określenie stopnia uszczelnienia zlewni wykorzystanie danych skaningu laserowego

35 Wykorzystanie wielu danych referencyjnych zlewnia rzeki Biała Tarnowska

36 ESOP Zle

41 Chmura punktów planowaniu przestrzennym Chmura punktów podstawowy materiał do określenia dopuszczalnej wysokości zabudowy. Dla obszarów, dla których opracowuje się mpzp, wykonuje się szereg analiz, tworzy przekroje przez chmurę punktów oraz mapy hipsometryczne i mapy spadków. Wykonuje się też wizualizacje chmury punktów z zadanych miejsc (punktów widokowych), a także wizualizacje planowanych obiektów. Poza obszarami mpzp dane są wykorzystywane do określenia sylwety miasta, badania relacji wysokościowych pomiędzy grupami obiektów lub pojedynczymi budynkami.

43 Bytom Ortofotomapa 0.05 m, budynki 3D

44 Modele zostały stworzone w oprogramowaniu Google SketchUp. Jest to znakomity sposób przedstawienia koncepcji planowania przestrzennego miasta, dynamiki zmian zachodzących w obszarach zurbanizowanych.

45 Regionalna Infrastruktura Informacji Przestrzennej Opolskie w Internecie-system informacji przestrzennej

46 Planowanie przestrzenne podstawowe analizy z wykorzystaniem chmury punktów, NMT, NMPT Zacienienie obiektów Zabezpieczenie trasy, widoczność Optymalna wysokość

48 Zobrazowania termalne Rejestrowany jest rozkład temperatury. Może służyć do wykrywania wad izolacji budynków, analiz klimatu miast (tzw. wyspy ciepła), monitorowania cieków i zbiorników wodnych (zrzuty wód z zakładów przemysłowych), a także do analiz zagrożenia pożarowego lasów czy prognozowania plonów.

49 Regionalna Infrastruktura Informacji Przestrzennej Mapa akustyczna Opole

50 Opole Tereny zagrożone hałasem Tereny wrazliwości akustycznej

51 Turystyka i promocja

52 Wykorzystanie danych referencyjnych i technologii w celach promocyjnych i turystycznych

53 Dziękuję za uwagę!
