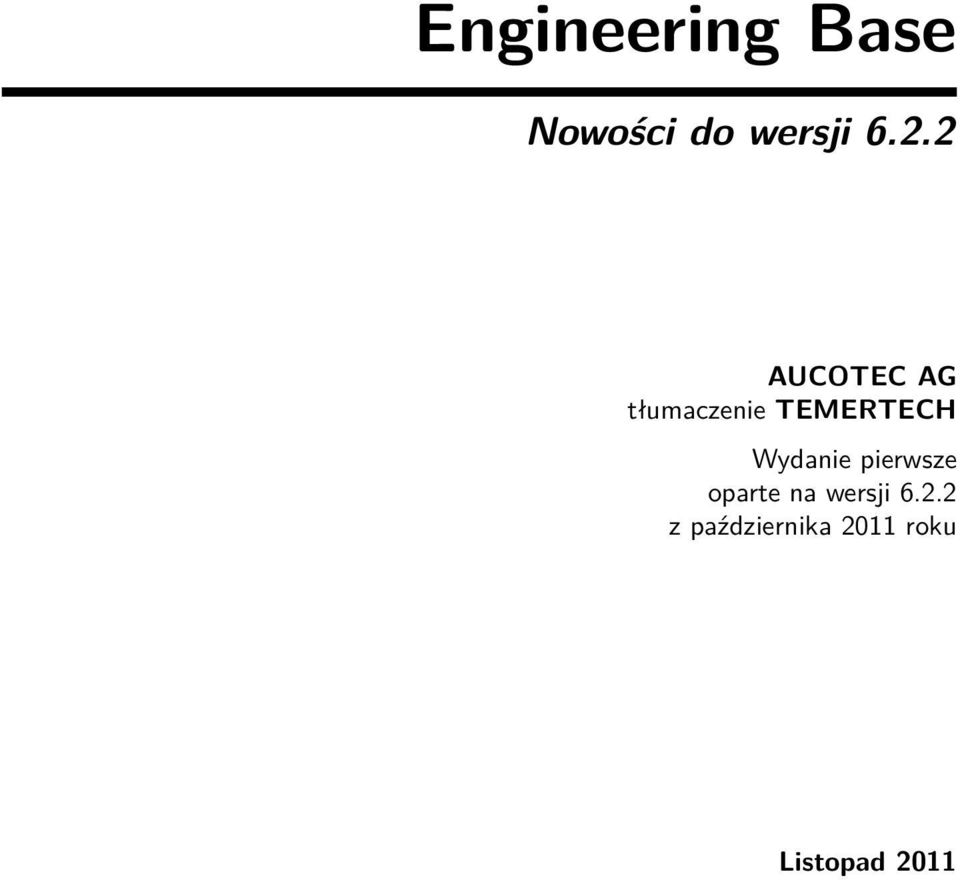

1 Engineering Base Nowości do wersji AUCOTEC AG tłumaczenie TEMERTECH Wydanie pierwsze oparte na wersji z października 2011 roku Listopad 2011

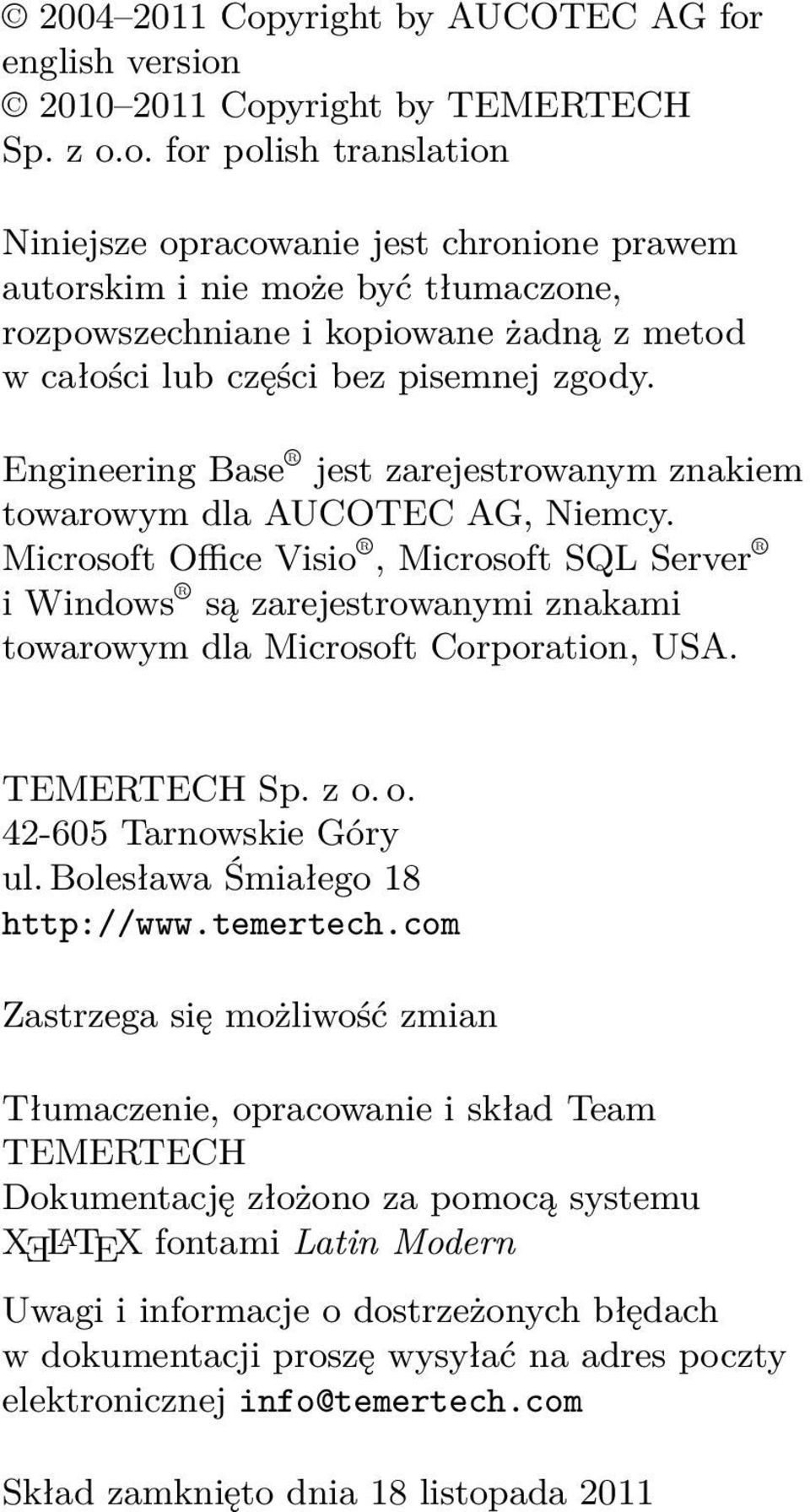

2 Copyright by AUCOTEC AG for english version Copyright by TEMERTECH Sp. z o.o. for polish translation Niniejsze opracowanie jest chronione prawem autorskim i nie może być tłumaczone, rozpowszechniane i kopiowane żadną z metod w całości lub części bez pisemnej zgody. Engineering Base jest zarejestrowanym znakiem towarowym dla AUCOTEC AG, Niemcy. Microsoft Office Visio, Microsoft SQL Server i Windows są zarejestrowanymi znakami towarowym dla Microsoft Corporation, USA. TEMERTECH Sp. z o. o Tarnowskie Góry ul. Bolesława Śmiałego 18 Zastrzega się możliwość zmian Tłumaczenie, opracowanie i skład Team TEMERTECH Dokumentację złożono za pomocą systemu XƎL A TEX fontami Latin Modern Uwagi i informacje o dostrzeżonych błędach w dokumentacji proszę wysyłać na adres poczty elektronicznej info@temertech.com Skład zamknięto dnia 18 listopada 2011

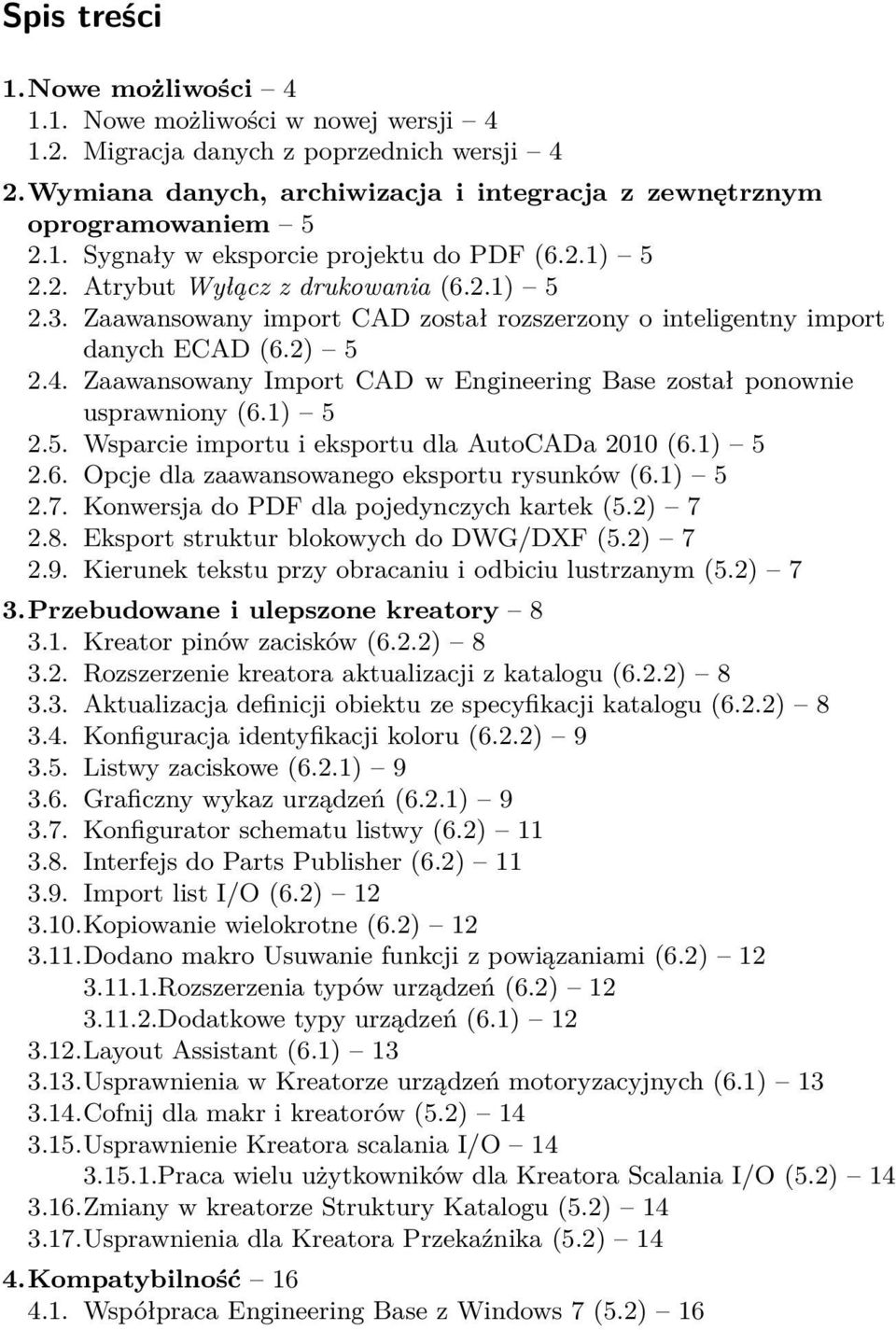

3 Spis treści 1.Nowe możliwości Nowe możliwości w nowej wersji Migracja danych z poprzednich wersji 4 2.Wymiana danych, archiwizacja i integracja z zewnętrznym oprogramowaniem Sygnały w eksporcie projektu do PDF (6.2.1) Atrybut Wyłącz z drukowania (6.2.1) Zaawansowany import CAD został rozszerzony o inteligentny import danych ECAD (6.2) Zaawansowany Import CAD w Engineering Base został ponownie usprawniony (6.1) Wsparcie importu i eksportu dla AutoCADa 2010 (6.1) Opcje dla zaawansowanego eksportu rysunków (6.1) Konwersja do PDF dla pojedynczych kartek (5.2) Eksport struktur blokowych do DWG/DXF (5.2) Kierunek tekstu przy obracaniu i odbiciu lustrzanym (5.2) 7 3.Przebudowane i ulepszone kreatory Kreator pinów zacisków (6.2.2) Rozszerzenie kreatora aktualizacji z katalogu (6.2.2) Aktualizacja definicji obiektu ze specyfikacji katalogu (6.2.2) Konfiguracja identyfikacji koloru (6.2.2) Listwy zaciskowe (6.2.1) Graficzny wykaz urządzeń (6.2.1) Konfigurator schematu listwy (6.2) Interfejs do Parts Publisher (6.2) Import list I/O (6.2) Kopiowanie wielokrotne (6.2) Dodano makro Usuwanie funkcji z powiązaniami (6.2) Rozszerzenia typów urządzeń (6.2) Dodatkowe typy urządzeń (6.1) Layout Assistant (6.1) Usprawnienia w Kreatorze urządzeń motoryzacyjnych (6.1) Cofnij dla makr i kreatorów (5.2) Usprawnienie Kreatora scalania I/O Praca wielu użytkowników dla Kreatora Scalania I/O (5.2) Zmiany w kreatorze Struktury Katalogu (5.2) Usprawnienia dla Kreatora Przekaźnika (5.2) 14 4.Kompatybilność Współpraca Engineering Base z Windows 7 (5.2) 16

4 4 Spis treści 4.2. Współpraca Engineering Base z Windows Server 8 R2 (5.2) Kompatybilność z Microsoft SQL Server 2008 R2 (6.1) 16 5.Połączenia Generowanie przeznaczeń kabli z przeznaczeń przewodów (6.1) Preferowane kształty masterów dla przewodów (6.1) Alfanumeryczne przydzielanie potencjałów (6.1) Podświetlanie przewodów i połączeń (5.2) Połączenia równoległe (5.2) 18 6.Rozszerzenie Arkuszy Szablony arkuszy (6.2.1) Zablokowanie szerokości kolumn w arkuszach (6.2.1) Arkusz urządzeń z zaznaczonych kartek (6.2.1) Ustalenie kolumn w arkuszach (6.2) Arkusze dla obiektów na specyficznych kartkach (6.2) Arkusz Połączenia (6.1) Arkusze z kształtami preferowanymi (6.1) Otwieranie arkuszy z folderu szablonów (6.1) 20 7.Rozszerzenie funkcjonalności systemu rewizji Konfigurowalne numery rewizji (6.2.2) Rewizje schematów bazujące na pojedynczych dokumentach lub całym projekcie (6.2.2) Dodatkowe atrybuty rewizji dla rysunków i kartek (6.2) Przechowanie starszych wersji rewidowanych schematów ( 6.0, 6.1) 22 8.Inne zmiany Kontrola dostępu do definicji atrybutu (6.2.2) Ramki z wielokrotnymi powiązaniami (6.2.2) Polecenie Nawiguj pozwala nawigować się do drzewa wyposażenia lub funkcji (6.2.2) Usuń przypisanie urządzenia z katalogu (6.2.1) Używanie atrybutów z karty Inne przy tworzeniu symbolu (6.2.1) Wyświetlanie tylko pierwszego języka (6.2.1) Ramki dla wielu elementów (6.2.1) Definiowanie preferowanego mastera dla pinów (6.2.1) Ustawienia kształtu i wiele reprezentacji dla zacisków (6.2.1) Wyświetlanie tylko pierwszego języka w raportach (6.2.1) Ustawienia atrybutów wprowadzenie flagi Potwierdzone (6.2.1) Usprawnienie w zaawansowanych ustawieniach atrybutów (6.2.1) Ramki z wielokrotnymi przypisaniami (6.2) Atrybuty z folderu Inne dostępne dla tworzenia symboli (6.2) Rozszerzenie dodatku Automatyczna numeracja kartek (6.2) Ograniczenie wyświetlania języka w arkuszu formatowym (6.2) Zamiana arkusza formatowego usuwa puste atrybuty (6.2) Właściwość Z katalogu zależy od usunięcia numeru materiału (6.2) Zmiana typu specyfikacji usuwa nieaktualne atrybuty (6.2) Wprowadzenie słownika dla bazy danych (6.1) Zastąp oraz Zastąp z katalogu (6.1) Funkcja zastąp wspiera podurządzenia z numerem katalogowym (6.1) Duże i małe litery a przeszukiwanie słowników (6.1) Rozszerzone Menu pomocy Engineering Base (6.1) Wyświetlanie nazwy projektu w nagłówku drzewa (6.1) Raporty z wartością początkową (5.2) 30

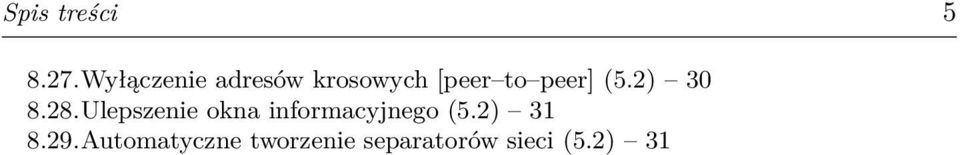

5 Spis treści Wyłączenie adresów krosowych [peer to peer] (5.2) Ulepszenie okna informacyjnego (5.2) Automatyczne tworzenie separatorów sieci (5.2) 31

6 6 1. Nowe możliwości 1. Nowe możliwości 1.1. Nowe możliwości w nowej wersji Wraz z nową wersją Engineering Base, z przyjemnością prezentujemy nowe możliwości wierząc, że usprawnią one pracę z naszym oprogramowaniem. Nowości: Wymiana danych, archiwizacja i integracja z zewnętrznym oprogramowaniem. Przebudowane i ulepszone kreatory tak, by pracowało się szybciej i wygodniej. Kompatybilność z Microsoft Windows Server 2008 R2 oraz Microsoft SQL Server Rozszerzenia w połączeniach. Ulepszone przeglądanie dokumentów i dodatkowe opcje wyświetlania danych. Dodatkowe funkcje i usprawnienia w funkcjonowaniu arkuszy. Usprawnione śledzenie zmian dzięki nowemu systemowi rewizji. Wiele innych zmian przekładających się na wyższą funkcjonalność i większe możliwości konfiguracji Engineering Base, by pracowało się jeszcze wygodniej Migracja danych z poprzednich wersji Aby przenieść dane z poprzednich wersji Engineering Base, należy zaktualizować bazę danych używając Menadżera Baz Danych. Jak zaktualizować bazę danych 1. Otwórz Menadżera Baz Danych z menu Start systemu Windows. 2. Z menu Plik wybierz Aktualizuj bazy Engineering Base Podążaj za instrukcjami. Bazy danych poprzednich wersji będą dostępne w Engineering Base tylko jeśli zostaną zaktualizowane. Bazy danych z wersji innych niż zainstalowany Engineering Base nie będą widoczne w oknie wyboru.

7 7 2. Wymiana danych, archiwizacja i integracja z zewnętrznym oprogramowaniem 2.1. Sygnały w eksporcie projektu do PDF (6.2.1) Podczas eksportu do PDF, w wynikowym pliku PDF są także uwzględnione sygnały Atrybut Wyłącz z drukowania (6.2.1) Atrybut Wyłącz z drukowania w oknie dialogowym kartki lub rysunku ma wpływ na eksport do PDF, Mechatronic Explorer i wydruk. Atrybut rysunku ma wyższy priorytet na atrybutem w kartce Zaawansowany import CAD został rozszerzony o inteligentny import danych ECAD (6.2) Zaawansowany import CAD został rozszerzony by poprawnie importować pliki DWG pochodzące z programu eplan P8. Pozwala to na inteligentną migrację plików DWG z zachowaniem obiektów takich jak urządzenia i lokalizacje Zaawansowany Import CAD w Engineering Base został ponownie usprawniony (6.1) Okna dialogowe kreatora importu zostały dodatkowo wyposażone w opcje Bloki i Atrybuty (rys. 1), aby umożliwić użytkownikowi przypisanie do każdego bloku lub atrybutu z formatu DWG/DXF, kształtu lub atrybutu Engineering Base. Zmiany obejmują także możliwość usuwania poszczególnych bloków, np kształtów reprezentowanych w Engineering Base jako obszary dynamiczne Wsparcie importu i eksportu dla AutoCADa 2010 (6.1) W Engineering Base 6.1 została zaimplementowana nowa biblioteka AutoCAD 2010 pozwalając na współpracę z tym formatem plików Opcje dla zaawansowanego eksportu rysunków (6.1) Dodano dodatkowe menu kontekstowe (rys. 2) dla eksportowania rysunków do formatów PDF, DWG/DXF. Dla przykładu domyślnie eksport z Engineering Base do DWG/DXF zapisuje kształty jako struktury blokowe w formacie DWG/DXF, użytkownik otrzymał możliwość zapisywania rysunków jako proste kształty. Opcje dla PDF: Rysunek czarno biały lub kolorowy. Opcje dla DWG/DXF: Rysunek czarno biały lub kolorowy. Struktury blokowe lub proste kształty. Wypełnianie lub brak wypełniania kształtów.

8 8 2. Wymiana danych, archiwizacja i integracja z zewnętrznym oprogramowaniem Rysunek 1. Okno konfiguracji importu CAD Rysunek 2. Opcje eksportu rysunków

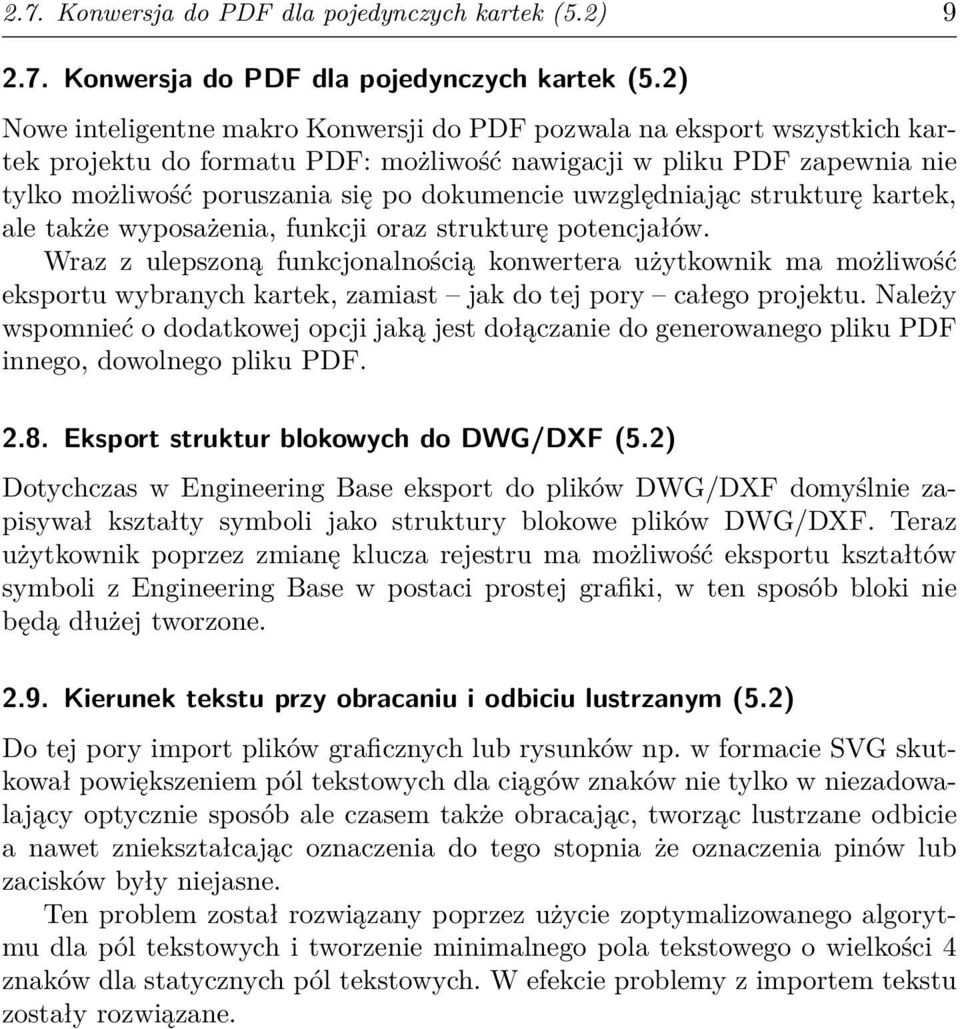

9 2.7. Konwersja do PDF dla pojedynczych kartek (5.2) Konwersja do PDF dla pojedynczych kartek (5.2) Nowe inteligentne makro Konwersji do PDF pozwala na eksport wszystkich kartek projektu do formatu PDF: możliwość nawigacji w pliku PDF zapewnia nie tylko możliwość poruszania się po dokumencie uwzględniając strukturę kartek, ale także wyposażenia, funkcji oraz strukturę potencjałów. Wraz z ulepszoną funkcjonalnością konwertera użytkownik ma możliwość eksportu wybranych kartek, zamiast jak do tej pory całego projektu. Należy wspomnieć o dodatkowej opcji jaką jest dołączanie do generowanego pliku PDF innego, dowolnego pliku PDF Eksport struktur blokowych do DWG/DXF (5.2) Dotychczas w Engineering Base eksport do plików DWG/DXF domyślnie zapisywał kształty symboli jako struktury blokowe plików DWG/DXF. Teraz użytkownik poprzez zmianę klucza rejestru ma możliwość eksportu kształtów symboli z Engineering Base w postaci prostej grafiki, w ten sposób bloki nie będą dłużej tworzone Kierunek tekstu przy obracaniu i odbiciu lustrzanym (5.2) Do tej pory import plików graficznych lub rysunków np. w formacie SVG skutkował powiększeniem pól tekstowych dla ciągów znaków nie tylko w niezadowalający optycznie sposób ale czasem także obracając, tworząc lustrzane odbicie a nawet zniekształcając oznaczenia do tego stopnia że oznaczenia pinów lub zacisków były niejasne. Ten problem został rozwiązany poprzez użycie zoptymalizowanego algorytmu dla pól tekstowych i tworzenie minimalnego pola tekstowego o wielkości 4 znaków dla statycznych pól tekstowych. W efekcie problemy z importem tekstu zostały rozwiązane.

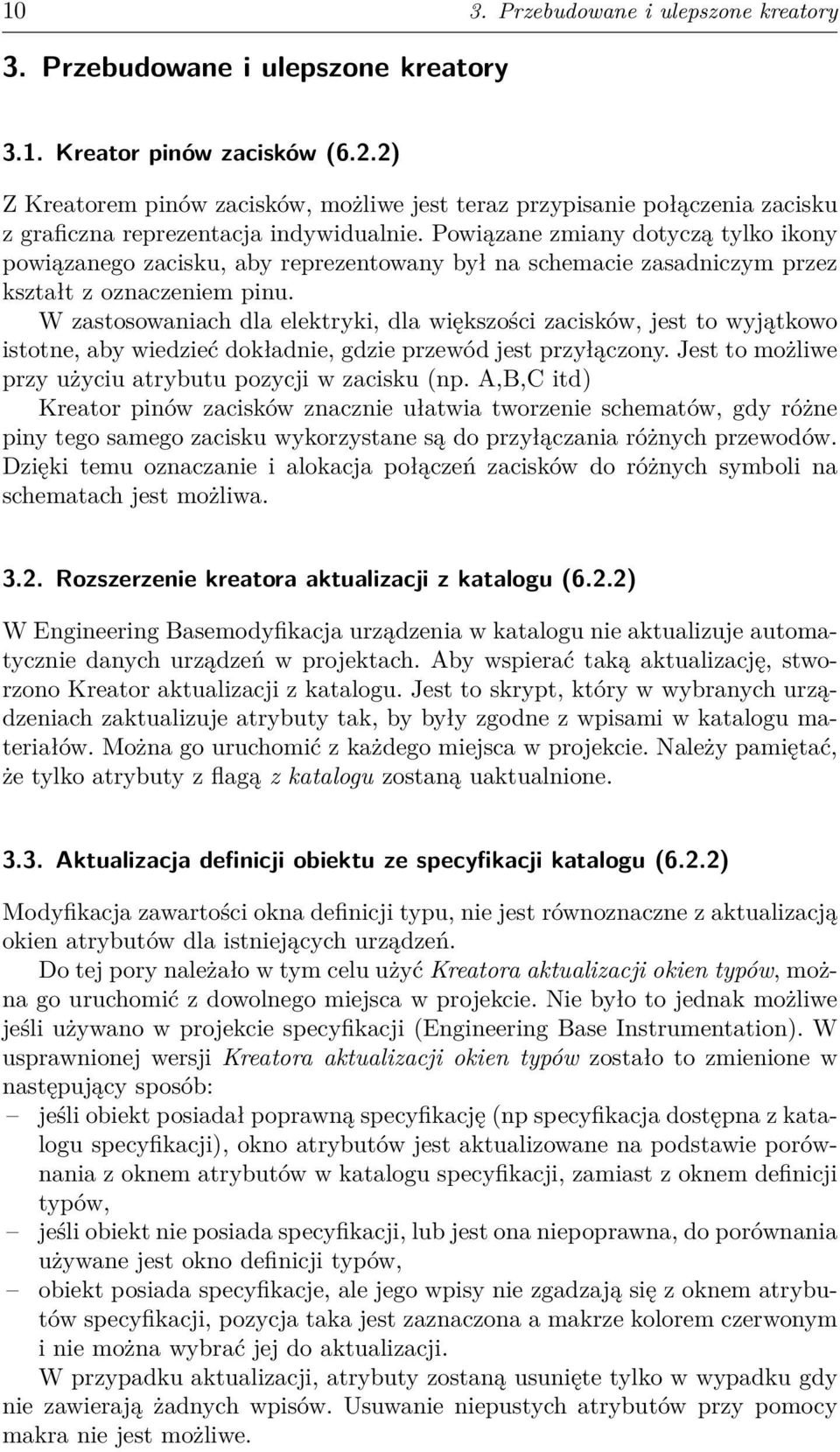

10 10 3. Przebudowane i ulepszone kreatory 3. Przebudowane i ulepszone kreatory 3.1. Kreator pinów zacisków (6.2.2) Z Kreatorem pinów zacisków, możliwe jest teraz przypisanie połączenia zacisku z graficzna reprezentacja indywidualnie. Powiązane zmiany dotyczą tylko ikony powiązanego zacisku, aby reprezentowany był na schemacie zasadniczym przez kształt z oznaczeniem pinu. W zastosowaniach dla elektryki, dla większości zacisków, jest to wyjątkowo istotne, aby wiedzieć dokładnie, gdzie przewód jest przyłączony. Jest to możliwe przy użyciu atrybutu pozycji w zacisku (np. A,B,C itd) Kreator pinów zacisków znacznie ułatwia tworzenie schematów, gdy różne piny tego samego zacisku wykorzystane są do przyłączania różnych przewodów. Dzięki temu oznaczanie i alokacja połączeń zacisków do różnych symboli na schematach jest możliwa Rozszerzenie kreatora aktualizacji z katalogu (6.2.2) W Engineering Basemodyfikacja urządzenia w katalogu nie aktualizuje automatycznie danych urządzeń w projektach. Aby wspierać taką aktualizację, stworzono Kreator aktualizacji z katalogu. Jest to skrypt, który w wybranych urządzeniach zaktualizuje atrybuty tak, by były zgodne z wpisami w katalogu materiałów. Można go uruchomić z każdego miejsca w projekcie. Należy pamiętać, że tylko atrybuty z flagą z katalogu zostaną uaktualnione Aktualizacja definicji obiektu ze specyfikacji katalogu (6.2.2) Modyfikacja zawartości okna definicji typu, nie jest równoznaczne z aktualizacją okien atrybutów dla istniejących urządzeń. Do tej pory należało w tym celu użyć Kreatora aktualizacji okien typów, można go uruchomić z dowolnego miejsca w projekcie. Nie było to jednak możliwe jeśli używano w projekcie specyfikacji (Engineering Base Instrumentation). W usprawnionej wersji Kreatora aktualizacji okien typów zostało to zmienione w następujący sposób: jeśli obiekt posiadał poprawną specyfikację (np specyfikacja dostępna z katalogu specyfikacji), okno atrybutów jest aktualizowane na podstawie porównania z oknem atrybutów w katalogu specyfikacji, zamiast z oknem definicji typów, jeśli obiekt nie posiada specyfikacji, lub jest ona niepoprawna, do porównania używane jest okno definicji typów, obiekt posiada specyfikacje, ale jego wpisy nie zgadzają się z oknem atrybutów specyfikacji, pozycja taka jest zaznaczona a makrze kolorem czerwonym i nie można wybrać jej do aktualizacji. W przypadku aktualizacji, atrybuty zostaną usunięte tylko w wypadku gdy nie zawierają żadnych wpisów. Usuwanie niepustych atrybutów przy pomocy makra nie jest możliwe.

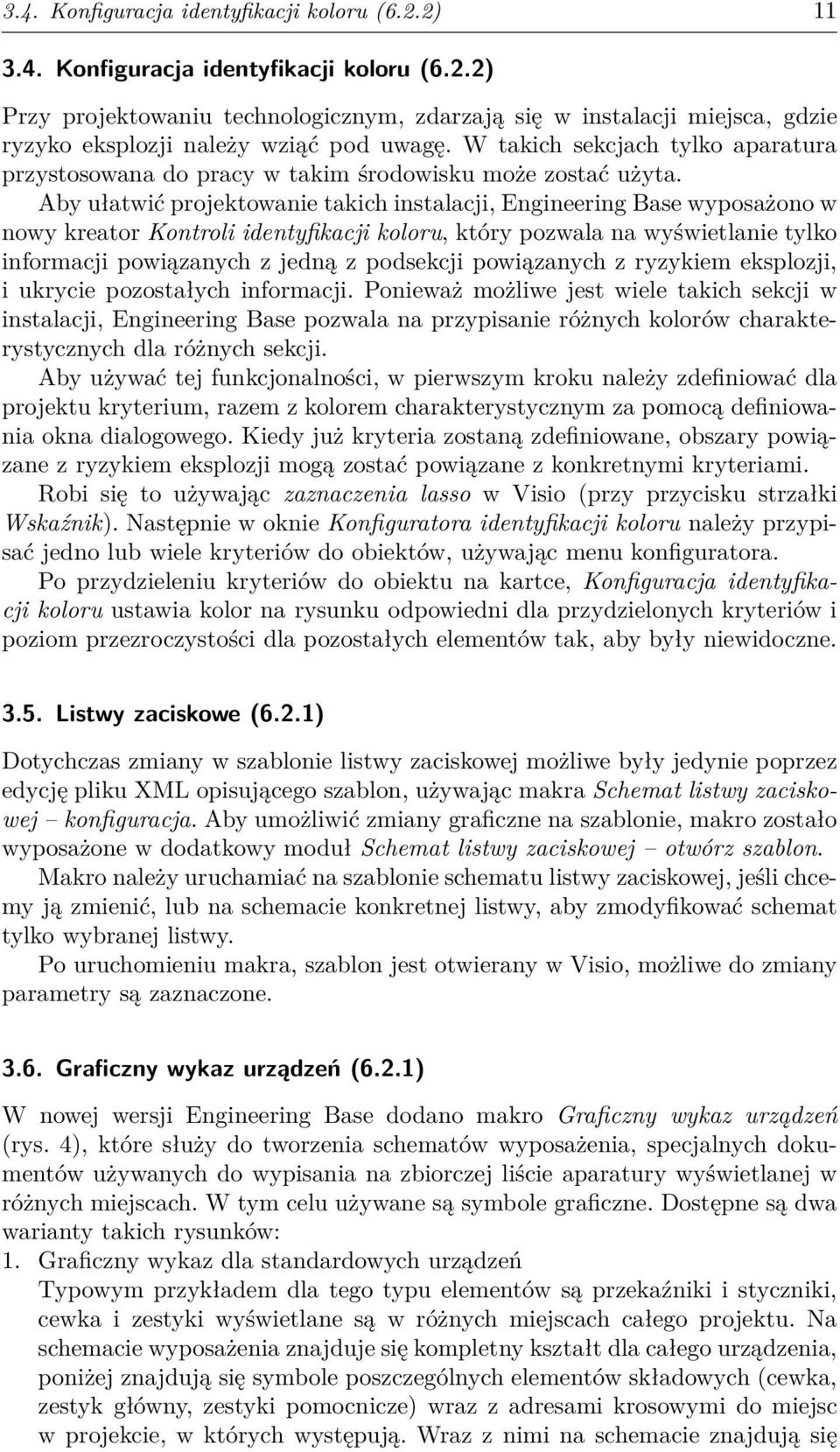

11 3.4. Konfiguracja identyfikacji koloru (6.2.2) Konfiguracja identyfikacji koloru (6.2.2) Przy projektowaniu technologicznym, zdarzają się w instalacji miejsca, gdzie ryzyko eksplozji należy wziąć pod uwagę. W takich sekcjach tylko aparatura przystosowana do pracy w takim środowisku może zostać użyta. Aby ułatwić projektowanie takich instalacji, Engineering Base wyposażono w nowy kreator Kontroli identyfikacji koloru, który pozwala na wyświetlanie tylko informacji powiązanych z jedną z podsekcji powiązanych z ryzykiem eksplozji, i ukrycie pozostałych informacji. Ponieważ możliwe jest wiele takich sekcji w instalacji, Engineering Base pozwala na przypisanie różnych kolorów charakterystycznych dla różnych sekcji. Aby używać tej funkcjonalności, w pierwszym kroku należy zdefiniować dla projektu kryterium, razem z kolorem charakterystycznym za pomocą definiowania okna dialogowego. Kiedy już kryteria zostaną zdefiniowane, obszary powiązane z ryzykiem eksplozji mogą zostać powiązane z konkretnymi kryteriami. Robi się to używając zaznaczenia lasso w Visio (przy przycisku strzałki Wskaźnik). Następnie w oknie Konfiguratora identyfikacji koloru należy przypisać jedno lub wiele kryteriów do obiektów, używając menu konfiguratora. Po przydzieleniu kryteriów do obiektu na kartce, Konfiguracja identyfikacji koloru ustawia kolor na rysunku odpowiedni dla przydzielonych kryteriów i poziom przezroczystości dla pozostałych elementów tak, aby były niewidoczne Listwy zaciskowe (6.2.1) Dotychczas zmiany w szablonie listwy zaciskowej możliwe były jedynie poprzez edycję pliku XML opisującego szablon, używając makra Schemat listwy zaciskowej konfiguracja. Aby umożliwić zmiany graficzne na szablonie, makro zostało wyposażone w dodatkowy moduł Schemat listwy zaciskowej otwórz szablon. Makro należy uruchamiać na szablonie schematu listwy zaciskowej, jeśli chcemy ją zmienić, lub na schemacie konkretnej listwy, aby zmodyfikować schemat tylko wybranej listwy. Po uruchomieniu makra, szablon jest otwierany w Visio, możliwe do zmiany parametry są zaznaczone Graficzny wykaz urządzeń (6.2.1) W nowej wersji Engineering Base dodano makro Graficzny wykaz urządzeń (rys. 4), które służy do tworzenia schematów wyposażenia, specjalnych dokumentów używanych do wypisania na zbiorczej liście aparatury wyświetlanej w różnych miejscach. W tym celu używane są symbole graficzne. Dostępne są dwa warianty takich rysunków: 1. Graficzny wykaz dla standardowych urządzeń Typowym przykładem dla tego typu elementów są przekaźniki i styczniki, cewka i zestyki wyświetlane są w różnych miejscach całego projektu. Na schemacie wyposażenia znajduje się kompletny kształt dla całego urządzenia, poniżej znajdują się symbole poszczególnych elementów składowych (cewka, zestyk główny, zestyki pomocnicze) wraz z adresami krosowymi do miejsc w projekcie, w których występują. Wraz z nimi na schemacie znajdują się

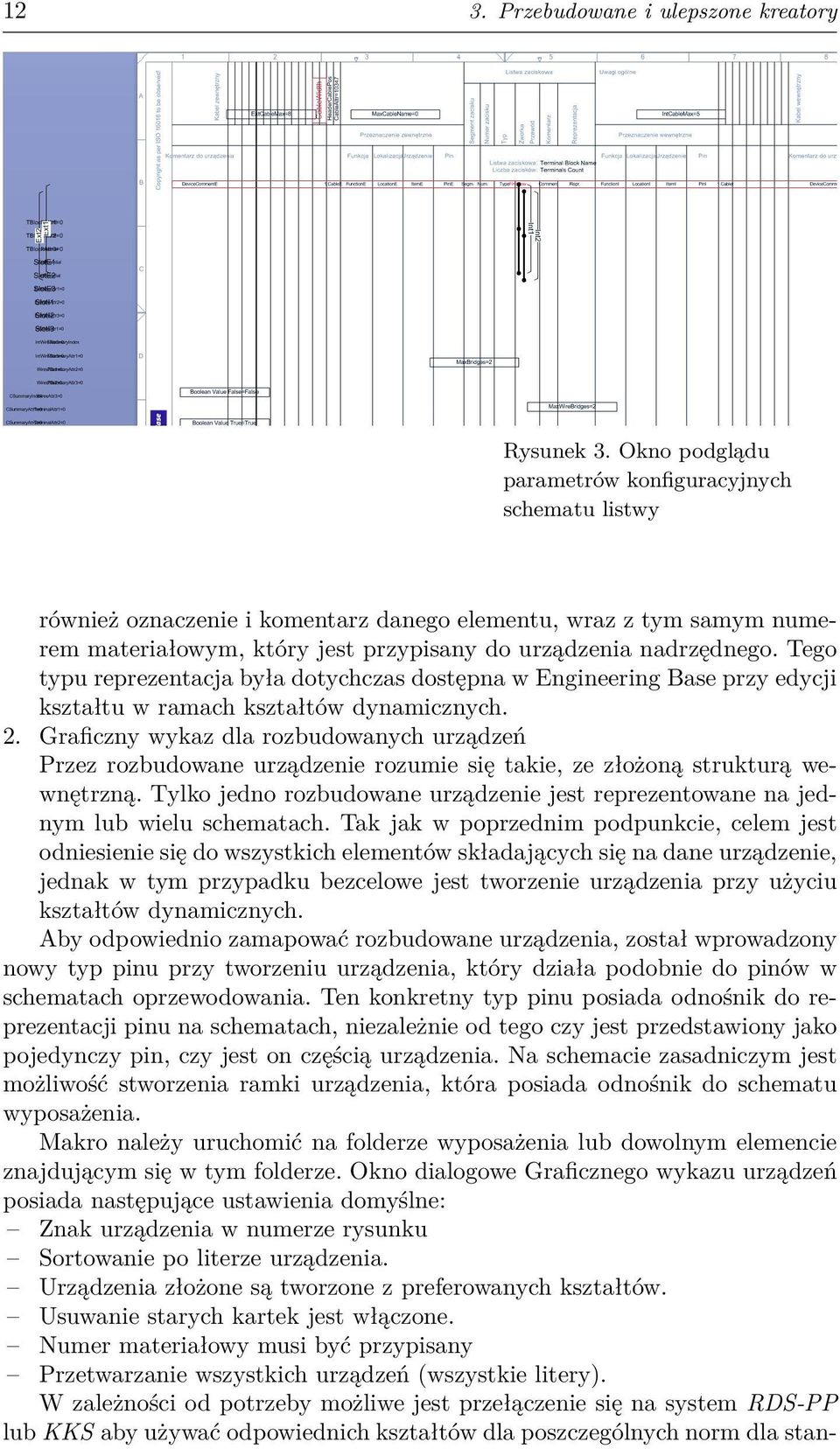

12 12 3. Przebudowane i ulepszone kreatory Rysunek 3. Okno podglądu parametrów konfiguracyjnych schematu listwy również oznaczenie i komentarz danego elementu, wraz z tym samym numerem materiałowym, który jest przypisany do urządzenia nadrzędnego. Tego typu reprezentacja była dotychczas dostępna w Engineering Base przy edycji kształtu w ramach kształtów dynamicznych. 2. Graficzny wykaz dla rozbudowanych urządzeń Przez rozbudowane urządzenie rozumie się takie, ze złożoną strukturą wewnętrzną. Tylko jedno rozbudowane urządzenie jest reprezentowane na jednym lub wielu schematach. Tak jak w poprzednim podpunkcie, celem jest odniesienie się do wszystkich elementów składających się na dane urządzenie, jednak w tym przypadku bezcelowe jest tworzenie urządzenia przy użyciu kształtów dynamicznych. Aby odpowiednio zamapować rozbudowane urządzenia, został wprowadzony nowy typ pinu przy tworzeniu urządzenia, który działa podobnie do pinów w schematach oprzewodowania. Ten konkretny typ pinu posiada odnośnik do reprezentacji pinu na schematach, niezależnie od tego czy jest przedstawiony jako pojedynczy pin, czy jest on częścią urządzenia. Na schemacie zasadniczym jest możliwość stworzenia ramki urządzenia, która posiada odnośnik do schematu wyposażenia. Makro należy uruchomić na folderze wyposażenia lub dowolnym elemencie znajdującym się w tym folderze. Okno dialogowe Graficznego wykazu urządzeń posiada następujące ustawienia domyślne: Znak urządzenia w numerze rysunku Sortowanie po literze urządzenia. Urządzenia złożone są tworzone z preferowanych kształtów. Usuwanie starych kartek jest włączone. Numer materiałowy musi być przypisany Przetwarzanie wszystkich urządzeń (wszystkie litery). W zależności od potrzeby możliwe jest przełączenie się na system RDS-PP lub KKS aby używać odpowiednich kształtów dla poszczególnych norm dla stan-

13 3.7. Konfigurator schematu listwy (6.2) 13 Rysunek 4. Okno kreatora graficznego wykazu urządzeń dardowych urządzeń. Po wybraniu docelowych rysunków oraz szablonu kartki, przycisk Ok jest aktywowany i można rozpocząć proces generacji. Menu Opcje pozwala na użycie niestandardowych kształtów i nazewnictwa dla kształtów. Zmienione wartości zapisywane są w rejestrze i odczytywane przy każdorazowym starcie skryptu Konfigurator schematu listwy (6.2) Kreator schematu listwy został rozszerzony o edytor konfiguracji bazujący na XML. Jest on uruchamiany na schemacie listwy lub szablonie schematu listwy i tworzy dla każdego elementu graficznego schematu odpowiedni węzeł XML. Edytując węzły XML użytkownik może zmieniać właściwości elementów graficznych schematu listwy, takich jak szerokość i wysokość wiersza, pozycja i konfiguracja mostków, pozycja atrybutów urządzeń i usuwanie kształtów przez ustawienie ujemnych współrzędnych Interfejs do Parts Publisher (6.2) Engineering Base oferuje interfejs eksportu do Docware Parts Publisher. Odpowiednie makro Parts Publisher jest uruchamiane na projekcie, który ma zostać wyeksportowany i transferuje kartki do formatu PNG lub TIFF.

14 14 3. Przebudowane i ulepszone kreatory Informacje niegraficzne przenoszone są via XML. Plik XML zawiera hierarchiczne drzewo transferowanych rysunków i ich właściwości. Generalnie plik XML zawiera wszystkie informacje niezbędne do nawigacji z elementów wyposażenia do ich graficznych reprezentacji na kartkach i odwrotnie Import list I/O (6.2) Dotychczas listy wejść/wyjść mogły być eksportowane z odpowiednich arkuszy, ale import w przypadku zmiany danych poza Engineering Base nie był łatwy. Teraz makro importu listy I/O, zaprojektowane do importu plików xlx, xlsx i csv, Engineering Base rozwiązuje ten problem. Makro importu listy I/O może być uruchamiany na folderze Wyposażenie, na lokalizacji lub urządzeniu, dopuszczalny jest wybór wielokrotny. Po uruchomieniu użytkownik wybiera plik i odpowiednie konfigurowalne mapowanie (rys. 5). Pozwala to aktualizować arkusze w sposób elastyczny i wygodny niezależnie od układu kolumn i nazewnictwa. Następnie otwiera się lista wejść i wyjść z projektu umieszczonych poniżej wybranych elementów w Engineering Base. Wszystkie atrybuty są pokazane, razem z informacją o Część z i Oznaczenie Kopiowanie wielokrotne (6.2) Nowe makro Kopiowanie wielokrotne może zostać uruchomione na dowolnym obiekcie. Służy ono do kopiowania zaznaczonych obiektów wraz ze strukturą. Ponadto pozwala na określenie docelowego oznaczenia kopii obiektu (rys. 6) Dodano makro Usuwanie funkcji z powiązaniami (6.2) Makro Usuwanie funkcji z powiązaniami może zostać uruchomione na dowolnej liczbie zaznaczonych funkcji. makro służy do usuwania zaznaczonych funkcji wraz z powiązanymi obiektami (kable, urządzenia, kartki lub przewody) oraz funkcji zagnieżdżonych w zaznaczonych funkcjach wraz z powiązanymi obiektami. Dla tego makra dostępna jest funkcja Undo Rozszerzenia typów urządzeń (6.2) W inżynierii procesowej funkcje np. punkty pomiarowe są określane przez urządzenia. Te urządzenia są często częścią wielokanałowych urządzeń już umieszczonych w szafach. Do teraz nie było sposobu by powiązać kanał punktu pomiarowego z kanałem urządzenia już umieszczonego w szafie. By wypełnić tę lukę, Kreatora scalania I/O został ponownie rozszerzony by dopuścić przypisywanie funkcjonalnie projektowanych urządzeń lub kanałów urządzeń do ich odpowiednich części umieszczonych w szafach Dodatkowe typy urządzeń (6.1) W Kreatorze scalania I/O wielokanałowe urządzenia automatyki są przydzielane i rozdzielane. W wielu projektach występują także inne wielokanałowe urządzenia, np wzmacniacze izolujące. Kreator został usprawniony tak, aby wspierać pracę z takimi urządzeniami. W konsekwencji kreator może być elastycznie wykorzystywany dla wielu typów urządzeń.

15 3.12. Layout Assistant (6.1) 15 Rysunek 5. Okno importu listy I/O Layout Assistant (6.1) Layout Assistant wspiera teraz szybkie zarządzanie dla szyn i tablic montażowych Usprawnienia w Kreatorze urządzeń motoryzacyjnych (6.1) Do tej pory kreator urządzeń motoryzacyjnych pozwalał jedynie na kopiowanie atrybutów pinu do kolejnych pinów, uwalniając użytkownika od ręcznego wykonywania tej czynności. Od tej pory niektóre atrybuty odnoszące się do jednego gniazda lub wtyku, mogą być przenoszone do pozostałych używając prawego przycisku myszy. Dzięki temu użytkownik nie musi uzupełniać kolejno np. 40 gniazd/wtyków w złączu, wystarczy uzupełnić atrybut w jednej pinie i przenieść go na pozostałe.

16 16 3. Przebudowane i ulepszone kreatory Rysunek 6. Okno importu listy I/O Cofnij dla makr i kreatorów (5.2) Engineering Base oferuje teraz funkcje Cofnij dla większości makr, wyjątkiem są np. makra eksportujące. Funkcja ta może być użyta poprzez kliknięcie przycisku Cofnij w menu Standard Microsoft Visio. Z uwagi na naturę VBA wprowadzenie operacji cofnij wymagało stworzenie odpowiedniego algorytmu. Dodatkowo operacja cofnij może zostać zagnieżdżona dla potrzeb konkretnych aplikacji Usprawnienie Kreatora scalania I/O Praca wielu użytkowników dla Kreatora Scalania I/O (5.2) Zmiany w Engineering Base zapewniają wsparcie dla Kreatora Scalania I/O przy pracy wielu użytkowników Zmiany w kreatorze Struktury Katalogu (5.2) Do tej pory kreator struktury katalogu mógł być używany do zmiany struktury komponentów w katalogu dla maksymalnie czterech wybranych atrybutów. W nowej wersji Engineering Base istnieje opcja wybrania każdego z dostępnych atrybutów Usprawnienia dla Kreatora Przekaźnika (5.2) Kreator przekaźnika został rozszerzony o możliwość tworzenia dodatkowego poziomu strukturalnego styków pomocniczych bez potrzeby definiowania na tym

17 3.17. Usprawnienia dla Kreatora Przekaźnika (5.2) 17 poziomie, czy mają być rozwierne czy zwierne. Opcja taka jest realizowana poprzez pozycje switch block w menu switching contacts w Kreatorze przekaźnika.

18 18 4. Kompatybilność 4. Kompatybilność 4.1. Współpraca Engineering Base z Windows 7 (5.2) Wraz z nową wersją Engineering Base zapewniamy pełne wsparcie dla systemu Windows 7 Professional i Ultimate Współpraca Engineering Base z Windows Server 8 R2 (5.2) Wraz z nową wersją Engineering Base, zapewniamy pełne wsparcie dla systemu Windows Serwer 8 R2. Stabilność, kompresja danych oraz wdrażanie aplikacji zostały znacznie poprawione Kompatybilność z Microsoft SQL Server 2008 R2 (6.1) Wraz z Engineering Base 6.1.x dostarczane jest z nowym serwerm Microsoft SQL Server 2008 R2.

19 19 5. Połączenia 5.1. Generowanie przeznaczeń kabli z przeznaczeń przewodów (6.1) W poprzednich wersjach Engineering Base, przeznaczenie kabla pozostawało puste, jeśli przewody połączony były graficznie. Zostało to zmienione. Jest pomocne zwłaszcza w przypadku, tak zwanych gałęzi kabla, które prowadzą do czujnika lub aktuatora, ponieważ w tym przypadku użytkownik jest uwolniony z ciężaru ręcznego definiowania każdego z przeznaczeń Preferowane kształty masterów dla przewodów (6.1) W najnowszej odsłonie Engineering Base preferowane kształty masterów mogą być przypisywane także do przewodów. Rysunek 7. Preferowane kształty masterów dla przewodów 5.3. Alfanumeryczne przydzielanie potencjałów (6.1) W nowej odsłonie Engineering Base stworzony został specjalny kreator umożliwiający definiowanie relacji pomiędzy zaciskami i potencjałami. Pozwala on także na wylistowanie zachodzących relacji, innych niż te widoczne podczas tworzenia w arkuszach.

20 20 5. Połączenia 5.4. Podświetlanie przewodów i połączeń (5.2) Aby poprawić przejrzystość i kontrole nad topologią występujących na schemacie połączeń, zaznaczone połączenia i przewody mogą zostać pogrubione i dodatkowo podświetlone kolorem. W tym celu pasek narzędzi Engineering Base został wyposażony w dodatkowy przycisk. Podświetlenie realizowane jest za pomocą koloru użytego do podświetlania urządzeń. Zmiana koloru przez użytkownika jest niemożliwa. Tylko połączenia przyporządkowanie w bazie do zaznaczonego połączenia zostaną podświetlone. Jeśli w zaznaczonej sieci istnieją dodatkowe połączenia, to zostaną one objęte podświetleniem. Podświetlenie jest usuwane gdy: schemat jest zapisywany, wybierane jest podświetlenie innego połączenia, wybrano puste zaznaczenie. Jeśli wybrane oznaczenie przewodu posiada niejasną reprezentacje w bazie, to ścieżka podświetlenia nie jest określona. Algorytm podświetli pierwsze znalezione przez siebie połączenie Połączenia równoległe (5.2) Z nową wersją Engineering Base, wprowadzono możliwość realizowania połączeń równoległych nie zawierających dodatkowych elementów. Istnieje kilka wariantów i reprezentacji, przedstawionych poniżej w formie graficznej, również uwzględniając adresy krosowe. Engineering Base oferuje możliwość połączenia dwóch zacisków za pomocą maksymalnie siedmiu ww. połączeń z oznaczeniami krosowymi na różnych kartkach. Dodatkowo, Engineering Base wspiera reprezentacje oprzewodowania o różnym stopniu szczegółowości.

21 21 6. Rozszerzenie Arkuszy 6.1. Szablony arkuszy (6.2.1) Do tej pory Engineering Base rozróżniało szablony standardowe i stworzone przez użytkownika, ten podział został zlikwidowany, aby umożliwić użytkownikowi zmianę lub usunięcie wszystkich, spośród dostępnych szablonów Zablokowanie szerokości kolumn w arkuszach (6.2.1) Engineering Base w nowej wersji umożliwia zablokowanie szerokości wszystkich kolumn w arkuszu. Aby to zrobić, kliknij prawym przyciskiem na wybraną kolumnę i zaznacz Zabezpiecz szerokość kolumn, lub wybierz z menu kontekstowego Właściwości, a w menu konfiguracji arkusza (rys. 8), w podsekcji Widok zaznacz Zabezpiecz szerokość kolumn. Rysunek 8. Zablokowanie szerokości kolumn w arkuszach 6.3. Arkusz urządzeń z zaznaczonych kartek (6.2.1) W nowej wersji, możliwe jest zaznaczenie wielu kartek, rysunków lub folderów jednocześnie i otworzenie dla nich dowolnego arkusza. Wszystkie urządzenia znajdujące się na zaznaczonych kartkach, zostaną wylistowane na otworzonym arkuszu Ustalenie kolumn w arkuszach (6.2) Podobnie jak w Excelu, kolumny w arkuszach mogą być teraz ustawiane na stałe. Funkcja jest użyteczna dla arkuszy z wieloma kolumnami, gdy np. nazwa

22 22 6. Rozszerzenie Arkuszy urządzenia powinna być stale widoczna podczas prowadzania danych w innych kolumnach Arkusze dla obiektów na specyficznych kartkach (6.2) Teraz, wszystkie typy arkuszy mogą zostać utworzone także na folderze Dokumenty, na wszystkich folderach w folderze Dokumenty, na rysunkach i na kartkach. Dopuszczalny jest wielokrotny wybór folderów, rysunków i kartek. Na arkuszach będą wszystkie obiekty istniejące na wybranych kartkach. Dzięki temu mamy możliwość pobierania informacji selektywnie dla poziomu kartki, rysunku i folderu Arkusz Połączenia (6.1) Nowo stworzone okno dialogowe Właściwości pozwala na następujące czynności: Wylistowanie urządzeń podrzędnych w stosunku do zaznaczenia, niezależnie od tego gdzie znajdują sie cele. Listowanie tylko przewodów w których oba przeznaczenia przewodu znajdują się poniżej obiektu startowego, np. wszystkie przewody znajdujące się w szafie danej szafie. Wyświetlanie przewodów, w których tylko jedno z przeznaczeń znajduje się w zaznaczonym urządzeniu, np aby wyświetlić tylko przewody wychodzące z szafy. Wyświetlanie wyłącznie przewodów które nie mają swoich przeznaczeń w zaznaczonym urządzeniu. Wyświetlanie przeznaczeń przesortowanych zgodnie z przeznaczeniami kabli, w których się znajdują. Np. kabel posiada przeznaczenia: pierwsze A oraz drugie B, a znajdujący się wewnątrz przewód przeznaczenie pierwsze B oraz drugie A, to przeznaczenia przewodu zostaną zamienione, tak by były zgodne z kablem Arkusze z kształtami preferowanymi (6.1) Engineering Base pozwala szybko odszukać preferowane kształty masterów, pomijając nawigacje w strukturze projektu. W folderze z szablonami, arkusz może zostać otworzony, aby wyświetlić kształty masterów znajdujące się wewnątrz folderu. Stamtąd, kształty masterów mogą zostać bezpośrednio umieszczane na schematach. Dodatkowo dostępna jest możliwość sortowania i filtrowania, a arkusz może zostać zapisany w różnych formatach Otwieranie arkuszy z folderu szablonów (6.1) Zostało dodane polecenie Otwórz arkusz do menu pojawiającego się po kliknięciu lewym przyciskiem myszy w folder szablonów.

23 23 7. Rozszerzenie funkcjonalności systemu rewizji 7.1. Konfigurowalne numery rewizji (6.2.2) Nowa wersji Engineering Base można w nazwach rewizji używać kombinacji liter i cyfr np A01, P01 itd. Także w oknie ustawień, możliwe jest ustawienie przedziału nazw kolejnych rewizji jako kombinacji liter i cyfr, np A01-A99, P01-P99 itd Rewizje schematów bazujące na pojedynczych dokumentach lub całym projekcie (6.2.2) Engineering Base pozwala na wybór sposobu tworzenia nowych rewizji: rewizje pojedynczych dokumentów lub rewizje całego projektu. Aby włączyć rewizje dla dokumentów, należy otworzyć Właściwości projektu i zaznaczyć Włącz rewizje dla schematów. Aby przyporządkować nową rewizję dla każdej zmiany na rysunku lub kartki, należy odpowiednio wybrać numer wersji per kartka, lub per rysunek (rys. 9). Możliwe jest ustawienie rewizji dla całego projektu lub dla pojedynczych kartek, jak na rysunku. Rysunek 9. Okno konfiguracji rewizji 7.3. Dodatkowe atrybuty rewizji dla rysunków i kartek (6.2) Engineering Base oferuje dodatkowe atrybuty dla dokumentów ujętych w rewizjach. Dostępnych jest pięć atrybutów z czterema wpisami, uzupełnianymi cyklicznie, przy każdej nowej rewizji: Numer rewizji 1 4

24 24 7. Rozszerzenie funkcjonalności systemu rewizji Numer rewizji dokumentu 1 4 Data rewizji dokumentu 1 4 Autor rewizji dokumentu 1 4 Komentarz do rewizji 1 4 Aby używać atrybutów rewizji dla kartek i rysunków, należy w opcjach projektu włączyć rewizje dla schematów, a następnie utworzyć rewizję zerową. Następnie, po wprowadzeniu cyklu zmian na kartkach, należy tworzyć nową rewizję. Przedstawione wyżej atrybuty będą się cyklicznie zmieniać z każdą nową rewizją. Uwaga Atrybuty zostaną zmienione tylko w tych kartkach/rysunkach, na których wystąpią zmiany Przechowanie starszych wersji rewidowanych schematów ( 6.0, 6.1) Często konieczny jest podgląd i wydruk poprzednich wersji schematów, które zostały już zawarte w którejś rewizji i w nowej wersji Engineering Base jest to możliwe. Dodatkowo schematy mogą zostać zapisane w projekcie jeśli zostały wydane w rewizji. Aby aktywować tą opcje, należy zaznaczyć opcję Zapisz kartkę w formacie PDF w folderze rewizji w ustawieniach projektu w oknie Rewizje Ogólne Schematy (rys. 10). Rysunek 10. Okno konfiguracji rewizji W nowej wersji Engineering Base możliwe jest również wybranie miejsca zapisu plików PDF rewizji. W tym folderze znajdzie się każdy utworzony plik PDF. Dodatkowo pliki PDF zostaną odróżnione jako takie dzięki odpowiedniej ikonie, aby ułatwić odróżnienie tego typu dokumentów. W przypadku rewizji zerowej, wszystkie dokumenty mogą być przechowywane w folderze Rewizje jako pliki PDF. Dokumenty te przechowywane są w ten

25 7.4. Przechowanie starszych wersji rewidowanych schematów ( 6.0, 6.1) 25 sam sposób jak w folderze Dokumenty w drzewie Engineering Base. W ten sposób odnajdywanie poszczególnych dokumentów jest jeszcze prostsze.

26 26 8. Inne zmiany 8. Inne zmiany 8.1. Kontrola dostępu do definicji atrybutu (6.2.2) Często podczas pracy nad projektem, wymagany jest dostęp do bazy danych przez użytkowników z firm zewnętrznych(dostawcy, podwykonawcy). Z racji tego, że baza danych może zawierać wrażliwe i poufne informacje, Engineering Base oferuje teraz możliwość konfiguracji dostępu dla indywidualnych atrybutów. Dostęp do atrybutów może odnosić się do operacji odczytu i modyfikacji, do zarządzania użytkownikami, importu i eksportu, edycji rysunków i rewizji. Zarządzanie prawami dla atrybutów jest dostępne bezpośrednio dla folderu atrybutów, lub dla wybranych, indywidualnych atrybutów. Poniższe operacje dostępu do atrybutów dostępne są w nowej wersji Engineering Base: Odczyt Użytkownik może przeglądać zawartość atrybutu, ale nie może jej edytować. Zmień Użytkownik może przeglądać i edytować zawartość oraz definiować atrybut. Zarządzanie atrybutami Użytkownik może zarządzać prawami innych użytkowników. Prawa dostępu dla Importu i Eksportu Dla importu i eksportu projektów, katalogów i szablonów, należy rozważyć dwa przypadki: Atrybuty nie istnieją w miejscu docelowym. Ustawienia praw dla atrybutów, są również przenoszone. Atrybuty istnieją w miejscu docelowym. Ustawienia pozostają niezmienione. To oznacza, że użytkownik, który nie miał praw przeglądania atrybutów w bazie źródłowej, może przeglądać te atrybuty w bazie docelowej, jeśli zarządzanie użytkownikami jest w bazie docelowej nieaktywne. Niezależnie od ustawień użytkownika, zawartość atrybutów jest zawsze przenoszona w procesie importu/eksportu projektów, katalogów i szablonów. Należy pamiętać, że zawartość bazy danych jest zawsze zaszyfrowana, co zabezpiecza wrażliwe dane przed próbami nieautoryzowanego dostępu. Prawa dostępu są odczytywane i nadawane tylko podczas startu Engineering Base. To oznacza, że ich w celu aktywowania należy zrestartować Engineering Base. Prawa dostępu w nawiązaniu do edycji rysunku Zarządzanie użytkownikami jest nieaktywne przy edycji rysunków, użytkownik może dodać te atrybuty do bloków tekstowych aby je wyświetlić na kartce. Access Permissions in Revisions The data of the attributes are also transferred during the generation of revisions. In a comparison worksheet a user without permissions for these attributes cannot view the contents of the attributes, the related columns are empty. However the modification status is displayed. The user can thus see that an object is changed, but he cannot view the change itself on the comparison work sheet. XLS Export The content of attributes for which the user does not have read permission is transferred as empty string.

27 8.2. Ramki z wielokrotnymi powiązaniami (6.2.2) 27 XLS Import During the XLS import the content of attributes for which the user does not have modify permission is not written. The same applies for import and update via VBA macros 8.2. Ramki z wielokrotnymi powiązaniami (6.2.2) Engineering Base umożliwia połączenie ramki z różnymi obiektami. Oznacza to, że można ramkę powiązać z urządzeniem lokalizacją, funkcją lub ramką kabla Polecenie Nawiguj pozwala nawigować się do drzewa wyposażenia lub funkcji (6.2.2) W nowej wersji można użyć polecenia Nawiguj aby nawigować z kształtu na kartce bezpośrednio do drzewa wyposażenia lub funkcji (rys. 11). W podobny sposób z drzewa funkcji można nawigować do drzewa wyposażenia i analogicznie z drzewa wyposażenia do funkcji. Oczywiście aby używać tej funkcji, obiekt musi być przypisany do drzewa funkcji i wyposażenia. Rysunek 11. Wyświetlanie tylko pierwszego języka w atrybutach 8.4. Usuń przypisanie urządzenia z katalogu (6.2.1) Engineering Base pozwala na łączenie urządzenia z informacjami z katalogu poprzez numer materiałowy urządzenia. Można to zrobić kopiując urządzenie do projektu bezpośrednio z katalogu, bądź przypisując numer materiałowy do istniejącego już urządzenia (atrybut Materiał). Kiedy urządzenie zostanie przypisane używając jednego z powyższych sposobów, atrybuty z katalogu zostaną skopiowane do powiązanego urządzenia. Dodatkowo dostęp do nich zostanie zmieniony na zaznacz tylko do odczytu, co można poznać po niebieskim tle w arkuszu bądź oknie atrybutów urządzenia. Jeżeli zajdzie potrzeba usunięcia takiego powiązania, wystarczy usunąć numer materiałowy z atrybutów wybranego urządzenia, lub przypisać numer nieistniejący w katalogu, aby urządzenie przestało być wyświetlane jako z katalogu,

28 28 8. Inne zmiany a tryb tylko do odczytu zostanie wyłączony. Poznamy to po białym tle dla atrybutów urządzenia Używanie atrybutów z karty Inne przy tworzeniu symbolu (6.2.1) Zaimportowane atrybuty, zapisane w karcie Inne są teraz dostępne przy tworzeniu symboli Wyświetlanie tylko pierwszego języka (6.2.1) Engineering Base pozwala domyślnie wyświetlać więcej niż jeden język. Do tej pory istniała możliwość ograniczenia wyświetlania informacji w kolejnych językach do pierwszego języka. Dotyczyło to tylko bloków tekstowych. W nowej wersji programu mamy możliwość ustawienia takiego ograniczenia również dla atrybutów. Aby ograniczyć ilość wyświetlanych języków do pierwszego, należy zaznaczyć atrybut na rysunku, następnie kliknąć go prawym przyciskiem myszy i w menu widzialne atrybuty wybrać Wyświetlaj tylko pierwszy język (rys. 12) Ramki dla wielu elementów (6.2.1) Nowa wersja oprogramowania pozwala Engineering Base now enables you to connect frames of different objects: This means, you are able to build a frame with multiple assignments by combining Device, Location, Function, or Cable Frames. Once, have built a frame with multiple assignments you can select the group of frames (you will see a green rectangle) and shift it, change its size, copy it, or, create a stencil from Definiowanie preferowanego mastera dla pinów (6.2.1) Definiowane preferowanego mastera lub symbolu ułatwia wybieranie odpowiedniego kształtu dla konkretnego urządzenia. Preferowane kształty są zawsze wyświetlane jako pierwsze przy wyborze kształtów. Ta funkcjonalność jest teraz dostępna także dla pinów Ustawienia kształtu i wiele reprezentacji dla zacisków (6.2.1) Engineering Base pozwala teraz na wielokrotną reprezentacje pinu w zacisku, bez wpływu na działanie Automatycznych Przewodów Wyświetlanie tylko pierwszego języka w raportach (6.2.1) Wyświetlanie tylko pierwszego języka jest również dostępne dla raportów. Aby uaktywnić takie ograniczenie, należy otworzyć raport, kliknąć dwukrotnie w tabelę a następnie we właściwościach arkusza (rys. 13), dostępnych po wybraniu właściwości dowolnej kolumny, zaznaczyć wyświetlanie tylko pierwszego języka.

29 8.11. Ustawienia atrybutów wprowadzenie flagi Potwierdzone (6.2.1) 29 Rysunek 12. Wyświetlanie tylko pierwszego języka w atrybutach Ustawienia atrybutów wprowadzenie flagi Potwierdzone (6.2.1) Wprowadzono nową flagę dostępną dla atrybutów: Potwierdzone. Po kliknięciu prawym przyciskiem na polu atrybutu w oknie atrybutów lub na arkuszu i wybraniu Właściwości, dostępna jest nowa flaga: Potwierdzono. Atrybut oznaczony flagą Potwierdzone jest wyświetlany kolorem ciemnozielonym Usprawnienie w zaawansowanych ustawieniach atrybutów (6.2.1) Engineering Base pozwala w polu Zaawansowane ustawienia atrybutu na przypisanie w polu makro skryptu, który może być uruchamiany z tego atrybutu (ref. 8-AdvanceAttr). Kiedy skrypt jest już przypisany do atrybutu, można go uruchomić klikając na symbol z prawej strony pola atrybutu.

30 30 8. Inne zmiany Rysunek 13. Wyświetlanie tylko pierwszego języka w raportach Rysunek 14. Usprawnienie w zaawansowanych ustawieniach atrybutów Ramki z wielokrotnymi przypisaniami (6.2) Od teraz, Engineering Base umożliwia przypisanie ramki do różnych obiektów, można np.: przypisać do ramki lokalizację i funkcję.

31 8.14. Atrybuty z folderu Inne dostępne dla tworzenia symboli (6.2) Atrybuty z folderu Inne dostępne dla tworzenia symboli (6.2) Engineering Base pozwala na rozwiązanie problemu, który pojawiał się podczas migracji: atrybuty zaimportowane do folderu Inne nie były dostępne w tworzeniu symboli. Od teraz problem został rozwiązany Rozszerzenie dodatku Automatyczna numeracja kartek (6.2) Dodatek Automatyczna numeracja kartek ma teraz dodatkowe opcje: Poprzedni/Następny po wybraniu tej opcji, do odpowiednich atrybutów formatki zostaną wpisane oznaczenia poprzedniego i następnego rysunku. Nie zatrzymuj na poziomie po zaznaczeniu tej opcji, będą uwzględniane także kartki spoza bieżącego rysunku. Wpisz minus (-) dla ostatniej kartki po zaznaczeniu tej opcji, na ostatniej kartce w atrybucie Następny będzie wpisany znak minus. Aktualizuj użytkownika i datę podczas kopiowania po zaznaczeniu tej opcji, przy kopiowaniu kartek, atrybuty Rysował i Data rysunku są wypełniane automatycznie przez Engineering Base aktualną nazwą użytkownika i aktualną datą Ograniczenie wyświetlania języka w arkuszu formatowym (6.2) Podczas definiowana atrybutów w arkuszu formatowym, można ograniczyć wyświetlanie atrybutów tylko do pierwszego skonfigurowane języka Zamiana arkusza formatowego usuwa puste atrybuty (6.2) Do teraz, podczas zamiany arkusza formatowego dodawane były wszystkie atrybuty z poprzedniej formatki do nowej formatki. Teraz, będą dodawane tylko te atrybuty, które nie są puste Właściwość Z katalogu zależy od usunięcia numeru materiału (6.2) Jeśli numer materiału elementu wyposażenia został usunięty lub zmieniony i nie jest wyświetlany w preferowanym katalogu, to Engineering Base usunie właściwość Z katalogu ze wszystkich atrybutów elementu i w jego podrzędnych obiektach; wyjątkiem są elementy posiadające własny numer materiału Zmiana typu specyfikacji usuwa nieaktualne atrybuty (6.2) W przypadku zmiany typu specyfikacji elementu wyposażenia, pewne atrybuty staną się nieaktualne w nowym typie. Do teraz Engineering Base nie usuwał nieaktualnych atrybutów, ale zostało to już teraz poprawione Wprowadzenie słownika dla bazy danych (6.1) Uzupełniając aktualny system słowników projektów, użytkownik ma teraz możliwość użycia niezależnego słownika, odpowiedniego dla wszystkich projektów w bazie danych. Słownik dla bazy danych należy wybrać w oknie Ustawienia z poziomu bazy danych w strukturze drzewa Engineering Base.

32 32 8. Inne zmiany Zastąp oraz Zastąp z katalogu (6.1) Grupa użytkowników Engineering Base pracuje z katalogami, w których nie zostały wyszczególnione poszczególne zaciski. W dodatku, dane katalogowe bywają importowane w sposób nie uwzględniający struktury podurządzeń. Następnie wymagane zaciski tworzone są na schemacie poprzez wstawianie dodatkowych kształtów dla zacisków. W efekcie użycie funkcji Zastąp lub makra Zastąp z katalogu było niemożliwe, bo struktura urządzenia w drzewie Engineering Base była bardziej rozbudowana od tego w katalogu (o zaciski stworzone na schemacie). Aby rozwiązać ten problem, nowe Engineering Base pozwala pominąć porównywanie struktury zastępowanych urządzeń Funkcja zastąp wspiera podurządzenia z numerem katalogowym (6.1) W przeszłości funkcja Zastąp nie mogła być wykonywana w niektórych sytuacjach, dla przykładu styki główne w katalogu nie posiadały styków dodatkowych, jest tak ponieważ styki dodatkowe są osobnym urządzeniem w katalogu. Jeśli więc w strukturze urządzeń styki dodatkowe zostały umieszczone jako urządzenie podrzędne w stosunku do styków głównych, to struktura takiego urządzenia jest inna od standardowej. W efekcie funkcja zastąp nie mogła zostać wykonana, od tej pory to ograniczenie zostało usunięte Duże i małe litery a przeszukiwanie słowników (6.1) Mechanizm wyszukiwania w nowej wersji Engineering Base został przebudowany, tak aby pomijał wielkość liter Rozszerzone Menu pomocy Engineering Base (6.1) Menu pomoc zostało rozbudowane o opcje Pomoc Online, aby umożliwić natychmiastowe wsparcie dla naszych klientów Wyświetlanie nazwy projektu w nagłówku drzewa (6.1) W nagłówku drzewa Engineering Base, jest teraz wyświetlana nazwa projektu, aby wyeliminować możliwość pomyłki zwłaszcza w rozbudowanych bazach zawierających wiele projektów Raporty z wartością początkową (5.2) Do tej pory, wyjściowy format raportów inkrementował numery stron od wartości 1 do n. W nowej wersji Engineering Base, używając wybranego w tym celu atrybutu, istnieje możliwość numerowania od dowolnie wybranej wartości Wyłączenie adresów krosowych [peer to peer] (5.2) W nowej wersji Engineering Base tak zwane [peer to peer] adresy krosowe mogą zostać wyłączone, a właściwie selektywnie zredukowane: [peer to peer] adresy krosowe wskazują jedną reprezentacje urządzenia innym. Nowa alternatywa

33 8.28. Ulepszenie okna informacyjnego (5.2) 33 pozwala na wyłączenie wszystkich adresów krosowych pomiędzy tymi samymi urządzeniami na różnych kartkach przechowywanych pod różnymi podfolderami folderu Dokumentów. Adresy krosowe będą w takim wypadku pokazywane wyłącznie pomiędzy różnymi reprezentacjami urządzenia w tym samym podfolderze. Funkcje tą można znaleźć po wybraniu polecenia Właściwości z menu kontekstowego wybranego projektu Ulepszenie okna informacyjnego (5.2) Okno z informacjami o produkcie O Engineering Base zostało ulepszone tak, aby wyświetlać informacje o aktywnych komponentach dla konkretnych sektorów Automatyczne tworzenie separatorów sieci (5.2) Engineering Base oferuje możliwość generowania separatorów sieci na potrzeby konkretnych aplikacji. Generacja separatorów sieci odbywa się poprzez sukcesywne wybieranie indywidualnych zakończeń połączeń na schemacie lub przez wybranie większej liczby połączeń za pomocą wielokrotnego zaznaczenia. Następnie użytkownik przeciągając symbol separatora sieci z wzorników urządzeń do zakończenia/zakończeń, które otrzymują pozycje zacisku nr 1. Następnie separatory sieci generowane są automatycznie. Generacja separatorów sieci może zostać skonfigurowana tak by uwzględnić: kierunek ramienia separatora, kolor, typ linii, długość gałęzi. Menu kontekstowe separatora oferuje funkcje redukcji separatora: Po wywołaniu tej funkcji separatory z niepołączonymi ramionami zostaną usunięte. Rozszerzenie separatora może zostać wykonane przez usunięcie istniejącego i wstawienie w jego miejsce nowego separatora sieci.
