1 PROJEKT BUDOWLANY PRZEBUDOWY I ROZBUDOWY BUDYNKU NA POTRZEBY GMINNEGO OŚRODKA POMOCY SPOŁECZNEJ W DŁUTOWIE kategoria obiektu - XI TOM 1 ZAGOSPODAROWANIE TERENU ADRES INWESTYCJI : INWESTOR : Dłutów ul. Pabianicka 21 dz. nr ewid. 181 gmina Dłutów obręb : Dłutów (100803_2.0004) Gmina Dłutów ul. Pabianicka Dłutów JEDNOSTKA SIMA Jarosław Karbowiak PROJEKTOWA : ul. Piłsudskiego Pabianice, Branża Stanowisko Imię i Nazwisko, Nr uprawnień, specjalność Data Podpis Architektoniczna Sanitarna Projektant Projektant sprawdzający Projektant mgr inż. arch. Jarosław Karbowiak upr. nr 124 / 93 / WŁ w specjalności architektonicznej mgr inż. arch Jarosław Kamiński upr. nr 16 / R-541 / ŁOIA / 06 w specjalności architektonicznej tech. Andrzej Nowicki upr. bud. 187/ 86 / WŁ w specjalności instalacyjno-inżynieryjnej 07/2018 ZAWARTOŚĆ OPRACOWANIA : A) PROJEKT ZAGOSPODAROWANIA TERENU - CZĘŚĆ OPISOWA B) PROJEKT ROZBIÓRKI BUD. GOSPODARCZEGO - CZĘŚĆ OPISOWA C) PROJEKT ZAGOSPODAROWANIA TERENU - CZĘŚĆ RYSUNKOWA DATA OPRACOWANIA : lipiec 2018

2 2 A) OPIS PROJEKTU ZAGOSPODAROWANIA TERENU: 1. INFORMACJE OGÓLNE: 1.1 Podstawa opracowania. 1.2 Materiały wejściowe do projektowania. 2. PRZEDMIOT INWESTYCJI. 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIE TERENU. 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU. 5. ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA DZIAŁKI. 6. OBSZAR ODDZIAŁYWANIA BUDYNKU. 7. DANE INFORMUJĄCE O WPISIE TERENU DO REJESTRU ZABYTKÓW OCHRONIE NA PODSTAWIE USTALEŃ MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO. 8. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA TEREN ZAMIERZENIA BUDOWLANEGO ZNAJDUJACEGO SIĘ W GRANICACH TERENU GÓRNICZEGO. 9. INFORMACJE I DANE O CECHACH ISTNIEJĄCYCH ZAGROŻEŃ DLA ŚRODOWISKA I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH I ICH OTOCZENIA W ZAKRESIE ZGODNYM Z PRZEPISAMI ODRĘBNYMI. 10. INNE KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO. 11. ZAŁĄCZNIKI. B) OPIS PROJEKTU ROZBIÓRKI BUDYNKU GOSPODARCZEGO: 1. OPIS USYTUOWANIA I OGÓLNA CHARAKTERYSTYKA OBIEKTÓW PRZEZNACZONYCH DO ROZBIÓRKI. 2. OPIS ZAKRESU I SPOSOBU PROWADZENIA ROBÓT ROZBIÓRKOWYCH. 3. OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA. 4. ZAŁĄCZNIKI zgoda właściciela obiektu na rozbiórkę C ) CZĘŚĆ RYSUNKOWA PROJEKTU ZAGOSPODAROWANIA TERENU: Rys. ZT1 Projekt zagospodarowania działki...1: 500 Rys. ZT1 Projekt zagospodarowania działki uszczegółowienie...1: 250

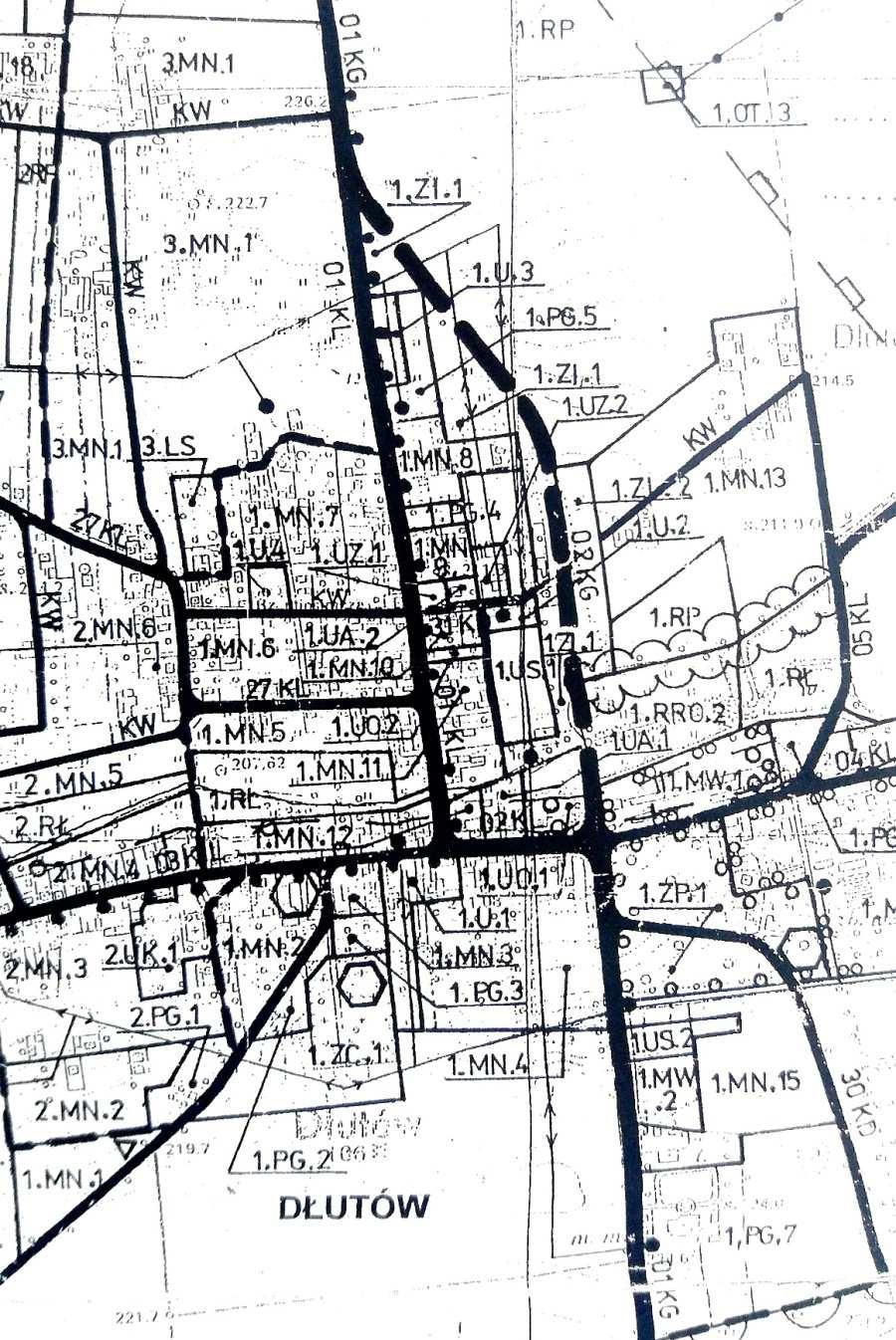

3 3 A) PROJEKT ZAGOSPODAROWANIA TERENU CZĘŚĆ OPISOWA 1. INFORMACJE OGÓLNE. 1.1 Podstawa opracowania - - umowa zawarta z Zamawiającym Gminą Dłutów; - wypis z planu zagospodarowania przestrzennego gminy Dłutów zatwierdzonego uchwałą Rady Gminy Dłutów Nr XVII/88/04 z dnia 22 czerwca 2004r., (znak: ), - uzgodnienia z Inwestorem dotyczące zagadnień lokalizacyjnych i technicznych; - obowiązujące Normy i przepisy techniczno-budowlane. 1.2 Materiały wejściowe do projektowania - - aktualna mapa do celów projektowych wykonana przez geodetę Grzegorza Fejdasza, - opinia geotechniczna opracowana przez Zakład Usług Geologicznych Krzysztof Piela i Bartosz Stępień w czerwcu 2018r., - warunki techniczne nr 18-E1/WP/01049 przyłączenia do sieci dystrybucyjnej o napięciu znamionowym 0,4kV wydane przez PGE Dystrybucja S.A. w dniu r., znak: 18-E1/S/01049, - zapewnienie świadczenia usług dostarczania wody i odbioru ścieków wydane przez Zakład Usług Komunalnych w Dłutowie w dniu r. 2. PRZEDMIOT INWESTYCJI. Przedmiotem inwestycji jest przebudowa i rozbudowa dwukondygnacyjnego (suteryna + parter), wolnostojącego budynku po byłym przedszkolu gminnym na potrzeby Gminnego Ośrodka Pomocy Społecznej w Dłutowie. W ramach inwestycji przewiduje się również realizację elementów infrastruktury technicznej: - zewnętrznej instalacji kanalizacji sanitarnej (ks) do projektowanej studni rewizyjnej (Sr) zlokalizowanej w miejscu włączenia do istniejącego przyłącza kanalizacji sanitarnej (ksl160), - zewnętrznej instalacji gazu (g) od zaworu odcinającego (zo) do naziemnego zbiornika gazu propan-butan o pojemności V=2,700dm3 wraz z montażem zbiornika. W zakresie inwestycji przewiduje się wymianę istniejącego, napowietrznego przyłącza energetycznego z nieizolowanych przewodów typu AL. 4x16mm 2 na

4 4 kabel izolowany typu AsXSn 4x25mm 2 wraz z wymianą przyściennej konstrukcji wsporczej. Wymiana przyłącza będzie realizowana w oparciu o odrębne opracowanie techniczne, uzgodnione z gestorem sieci, niezawarte w niniejszej dokumentacji projektowej. 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU. Teren inwestycji obejmuje działkę o nr ewidencyjnych 181 w jednostce ewidencyjnej _2, obręb 0004 Dłutów. Obecny stan zainwestowania terenu inwestycji: - istniejący budynek po byłym przedszkolu gminnym (ozn. na rys. ZT1 nr 1), - istniejący budynek gospodarczy (ozn. na rys. ZT1 lit. b) zlokalizowany przy granicy z działką nr 179/2, - przyłącze wodociągowe (wo50) oraz (wo25) do sieci gminnej (wo150) w ulicy Sportowej, - hydrant nadziemny na przyłączu (wo50) zlokalizowany na działce Inwestora przy dranicy z dz. nr 182/3, - przyłącze kanalizacji sanitarnej (ksl160) do sieci gminnej (ks200) w ulicy Sportowej, - zewnętrzna instalacja kanalizacji sanitarnej (kl), - napowietrzne przyłącze energetyczne ze słupa w linii napowietrznej zlokalizowanego w ulicy Pabianickiej, - studnia kopana (ozn. na rys. ZT1 lit. c), - teren ogrodzony, - zieleń niska, krzewy. Zgodnie z ustaleniami miejscowego planu zagospodarowania przestrzennego Gminy Dłutów działka Inwestora posiada obsługę komunikacyjną z dróg lokalnych 01KL i 02KL poprzez drogę wewnętrzną ulicę Sportową.

5 5 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU. Zgodnie z miejscowym planem zagospodarowania przestrzennego Gminy Dłutów Uchwała Rady Gminy Dłutów Nr XVII/88/04 z dnia 22 czerwca 2004r. - inwestycja zlokalizowana jest na terenie oznaczonym symbolem planu 1.UO.2, na którym w przypadku likwidacji funkcji oświatowej możliwa jest lokalizacja funkcji usługowej. Zakres opracowania jest oznaczony na rysunku projektu zagospodarowania terenu ZT1 literami A, B, C, D. Projektowane elementy i sposób zagospodarowania terenu: - istniejący, dwukondygnacyjny (suteryna i parter) budynek po byłym przedszkolu gminnym (ozn. nr 1), przeznaczony do przebudowy dla potrzeb GOPS w Dłutowie, - projektowana, parterowa rozbudowa budynku dla potrzeb GOPS (ozn. nr 2) z zachowaniem odległości:

6 6 4,08m od granicy północnej z działką nr 179/2, 40,67m od granicy wschodniej z ulicą Sportową (dz. nr 193), 6,30m od granicy południowej z działkami nr 182/3, 6,02m od sąsiedniego budynku zlokalizowanego przy granicy południowej z działką nr 182/3, - zewnętrzna instalacja kanalizacji sanitarnej (ks) do projektowanej studni rewizyjnej (Sr), - zewnętrzna instalacja gazu (g) do naziemnego zbiornika gazu propan-butan o pojemności 2,700 dm3 (ozn. nr 7) zlokalizowanego w odległości: 2,00m od granicy północnej z dz. nr 180, 22,98m od granicy wschodniej z ulicą Sportową (dz. nr 193), 15,22m od projektowanego budynku GOPS, - utwardzone miejsce na pojemniki do czasowego gromadzenia odpadów stałych (ozn. nr 3), - utwardzenia terenu dla ruchu pieszego oraz opaski wokół budynku z kostki betonowej (ozn. nr 4); opaski i utwardzenia układane ze spadkiem poprzecznym 0,5% od budynku, - 2 stojaki na rowery przed projektowanym wejściem do budynku (ozn. lit. A), - 3 ławki miejskie i kosze na śmieci przed projektowanym budynkiem (ozn. lit. B), - potrzeby parkingowe (ozn. nr 5) zapewnione są w granicach nieruchomości objętej inwestycją tj.: 5 stanowisk postojowych o wym. 5,0x2,5m dla samochodów osobowych oraz 1 stanowisko postojowe o wym. 5,0x3,6m dla samochodów osobowych użytkowanych przez osoby niepełnosprawne; dojazd i miejsca parkingowe dla samochodów osobowych będą miały nawierzchnię z kostki betonowej; stanowiska postojowe zlokalizowane będą w odległości: 3,00m od granicy północnej z dz. nr 180, 7,77m od ściany z oknami budynku mieszkalnego zlokalizowanego na dz. nr 180, - obsługa komunikacyjna terenu z ulicy Sportowej; wejścia na teren z ulicy Pabianickiej i Sportowej, - studnia chłonna DN100 z wpustem deszczowym przed wejściem do suteryny w budynku istniejącym (ozn. nr 6), - panelowe, systemowe ogrodzenie działki od strony ulicy Sportowej, z podmurówką prefabrykowaną, furtką szer. 120cm oraz dwuskrzydłową bramą o szerokości w świetle przejazdu 450cm; wysokość ogrodzenia cm, - panelowe, systemowe ogrodzenie naziemnego zbiornika gazu, z podmurówką prefabrykowaną, furtką szer. 100cm; wysokość ogrodzenia cm,

7 7 - odprowadzenie wód opadowych z dachów budynku na teren zielony z wykorzystaniem betonowych, prefabrykowanych elementów typu ciek wodny ; wody opadowe z budynków oraz nawierzchni utwardzonych będą odprowadzane na działkę Inwestora i nie będą zalewały działek sąsiednich. Istniejące elementy zagospodarowania terenu przeznaczone do rozbiórki (likwidacji): - ganek wejściowy i schody zewnętrzne (ozn. lit. a), - budynek gospodarczy zlokalizowany przy granicy północnej z działką nr 179/2 (ozn. lit. b), - studnia kopana (ozn. lit. c), - betonowe utwardzenia terenu (ozn. lit. d), - odcinek istniejącego przyłącza kanalizacji sanitarnej do miejsca montażu projektowanej studni rewizyjnej (ozn. lit. e), - nieczynna instalacja kanalizacji sanitarnej (ozn. lit. f), Projektowane usytuowanie w/w elementów zagospodarowania działki i wzajemne relacje między nimi uwidoczniono na rysunku projektu zagospodarowania działki Rys. Nr ZT 1. Niniejszy projekt jest zgodny z zasadami kształtowania zabudowy i zasadami zagospodarowania terenu wynikającymi z ustaleń miejscowego planu zagospodarowania przestrzennego gminy Dłutów zatwierdzonego uchwałą Rady Gminy Dłutów Nr XVII/88/04 z dnia 22 czerwca 2004r. 5. ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA DZIAŁKI. - Powierzchnia terenu inwestycji w granicach opracowania 1389,00 m 2 - Powierzchnia zabudowy istniejącej 119,12 m 2 - Powierzchnia zabudowy projektowanej 128,06 m 2 - Powierzchnia zabudowy podcienia wejściowego 8,91 m 2 - Łączna powierzchnia zabudowy po realizacji inwestycji 256,09 m 2 - Powierzchnia schodów zewnętrznych i tarasu 7,79 m 2 - Powierzchnia utwardzeń kostka betonowa 572,30 m 2 - Wskaźnik powierzchni zabudowy 18,44% - Powierzchnia biologicznie czynna 552,82 m 2 - Udział powierzchni biologicznie czynnej 39,80%

8 6. OBSZAR ODDZIAŁYWANIA OBIEKTU. 8 Obszar oddziaływania budynku zawiera się w granicach działki Inwestora. W związku z przewidzianymi rozbiórkami oraz planowaną przebudową i rozbudową obiektu nie wystąpią ograniczenia w zagospodarowaniu, w tym zabudowy działek sąsiednich. 7. DANE INFORMUJĄCE O WPISIE TERENU DO REJESTRU ZABYTKÓW I OCHRONIE NA PODSTAWIE USTALEŃ MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO. Teren inwestycji nie jest wpisany do rejestru zabytków oraz nie podlega ochronie na podstawie ustaleń planu miejscowego. 8. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA TEREN ZAMIERZENIA BUDOWLANEGO ZNAJDUJACEGO SIĘ W GRANICACH TERENU GÓRNICZEGO. Teren inwestycji nie znajduje się w granicach terenów górniczych, narażonych na niebezpieczeństwo powodzi lub zagrożonych osuwaniem się mas ziemnych. 8. INFORMACJE I DANE O CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROZEŃ DLA ŚRODOWISKA I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH I ICH OTOCZENIA W ZAKRESIE ZGODNYM Z PRZEPISAMI ODRĘBNYMI. Projektowana inwestycja nie wpływa negatywnie na środowisko i jego wykorzystanie oraz na zdrowie ludzi i obiekty sąsiednie, ponieważ nie spowoduje emisji zanieczyszczeń gazowych, emisji hałasu i wibracji oraz promieniowania. Inwestycja ta nie wpływa także negatywnie na powierzchnię ziemi oraz wody powierzchniowe i podziemne. 10. INNE KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO. - nie występują.

9 9 11. ZAŁACZNIKI. - wypis z planu zagospodarowania przestrzennego gminy Dłutów zatwierdzonego uchwałą Rady Gminy Dłutów Nr XVII/88/04 z dnia 22 czerwca 2004r., (znak: ), - warunki techniczne nr 18-E1/WP/01049 przyłączenia do sieci dystrybucyjnej o napięciu znamionowym 0,4kV wydane przez PGE Dystrybucja S.A. w dniu r., znak: 18-E1/S/01049, - zapewnienie świadczenia usług dostarczania wody i odbioru ścieków wydane przez Zakład Usług Komunalnych w Dłutowie w dniu r. opracował:

10 10

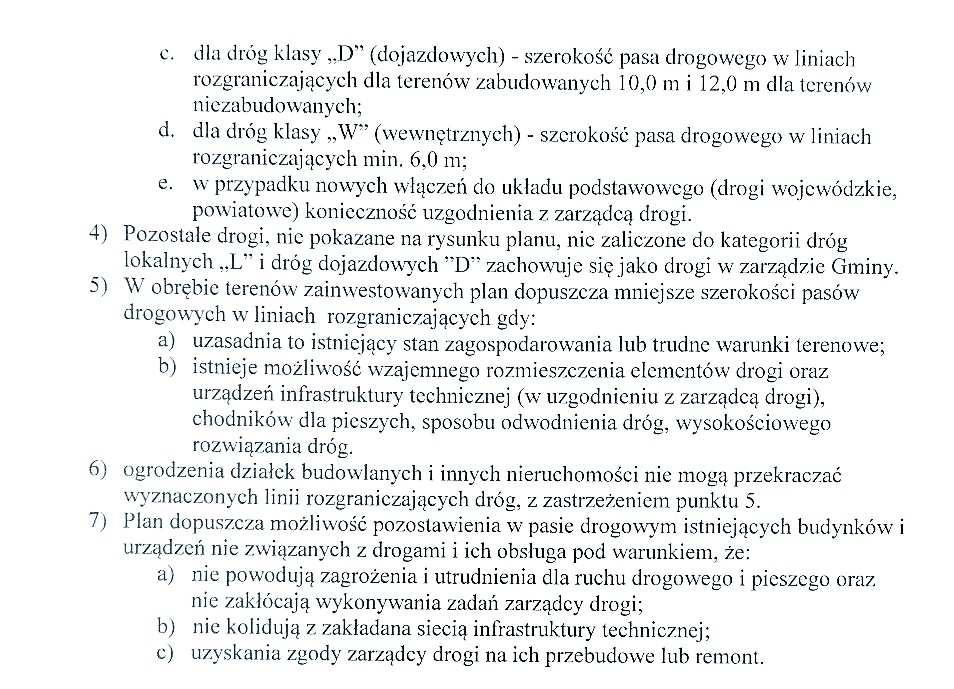

11 11

12 12

13 13

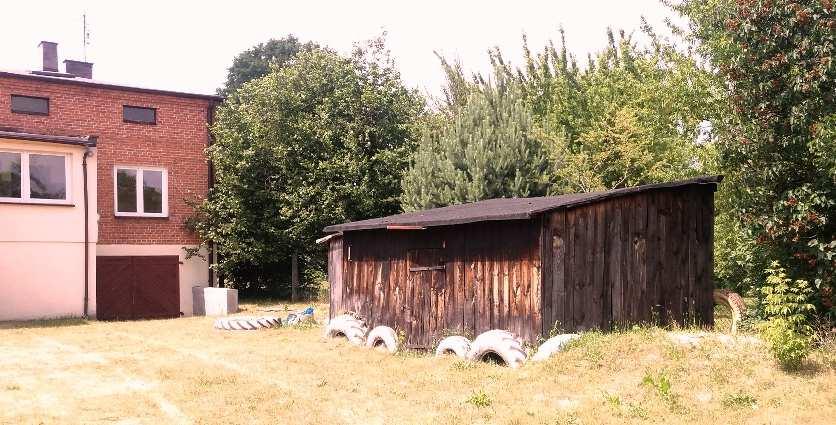

14 14

15 15

16 B) OPIS PROJEKTU ROZBIÓRKI BUDYNKU GOSPODARCZEGO: OPIS USYTUOWANIA I OGÓLNA CHARAKTERYSTYKA BUDYNKU GOSPODARCZEGO. Przedmiotowy budynek gospodarczy przeznaczony do rozbiórki zlokalizowany jest w Dłutowie na terenie działki nr 181 przy granicy z działką sąsiednią nr 179/2. Przedmiotowy budynek został oznaczony na rysunku ZT1 jako obiekt przeznaczony do rozbiórki (ozn. lit.b) Budynek przeznaczony do rozbiórki to budynek parterowy, niepodpiwniczony, wzniesiony w konstrukcji drewnianej. Dach pulpitowy w konstrukcji drewnianej z deskowaniem pełnym, pokryty kilkoma warstwami papy. Wyposażenie instalacyjne: budynek nie jest wyposażony w instalacje. Budynek gospodarczy przeznaczony do rozbiórki. Wymiary budynku na podstawie pomiarów z natury: szerokość budynku - 7,80 m szerokość budynku - 3,55 m wysokość w najwyższym punkcie kalenicy (przy granicy z działką 179/2) - 2,50 m wysokość pod okap - 2,05 m. powierzchnia zabudowy - 26,50 m2 kubatura - 59,50 m3

17 2. OPIS ZAKRESU I SPOSOBU PROWADZENIA ROBÓT ROZBIÓRKOWYCH 17 Budynek zostanie rozebrany w części naziemnej i podziemnej (fundamenty). Prace rozbiórkowe zostaną wykonane ręcznie, przy użyciu elektronarzędzi, Porządkowanie terenu sprzętem mechanicznym oraz ręcznie. Prace rozbiórkowe należy przeprowadzić przy zachowaniu następującej kolejności: 1. zapewnienie kontenera na materiał rozbiórkowy gruz, drewno, papa itp., 2. demontaż pokrycia dachowego z papy, 3. rozbiórka deskowania dachu, 4. demontaż konstrukcji dachu, 5. demontaż drzwi i rozbiórka ścian podczas prac materiał rozbiórkowy gromadzić w kontenerze (ewentualnie odkładać na wyznaczone miejsce do późniejszego wywozu), 6. rozbiórka fundamentów, 7. porządkowanie terenu rozbiórki. Jeżeli, ze względu na lokalizację budynku w granicy z działką nr 179/2, zaistnieje konieczność wejścia na teren sąsiedniej nieruchomości, zgodnie z Art.47.1 Ustawy Prawo Budowlane należy przed rozpoczęciem prac rozbiórkowych uzyskać zgodę właściciela sąsiedniej nieruchomości na wejście oraz uzgodnić z nim przewidywany sposób, zakres i terminy korzystania z nieruchomości. 3. OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA Realizacja prac rozbiórkowych przebiegać będzie na terenie zamkniętym. Robotnicy wykonujący rozbiórkę powinni zadbać aby w trakcie prac na terenie nie przebywały osoby postronne. Ogólne zasady wykonywania robót rozbiórkowych : - pracownicy zatrudnieni przy rozbiórce muszą być dokładni zaznajomieni z zakresem prac, wyposażeni w odzież ochronną oraz komplet potrzebnych narzędzi, - robót rozbiórkowych nie należy prowadzić w czasie opadów atmosferycznych i silnego wiatru, - prace rozbiórkowe nie mogą być prowadzone przez podcinanie i zawalanie całych fragmentów obiektu, - prace powinny być prowadzone sukcesywnie poprzez demontaż pojedynczych elementów konstrukcji,

18 18 - materiał rozbiórkowy usuwać sukcesywnie z terenu rozbiórki do kontenera na odpady budowlane, - rozbiórka obiektu nie wymaga prowadzenia prac w sposób zapewniający odzyskanie materiałów i elementów i nadających się do ponownego użycia. - należy zapewnić nadzór osoby uprawnionej nad prowadzonymi pracami, - podczas prowadzenia prac rozbiórkowych przestrzegać zasad określonych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401 Rozdz. 18). 4. ZAŁĄCZNIKI - zgoda właściciela obiektu na rozbiórkę budynku gospodarczego z dnia r. Opracował:
