1 Rolkowe stanowisko kontroli hamulców Typ: IW 4/7 LON System modułowy firmy MAHA - indywidualne stanowisko kontrolne z serii od stanowiska kontroli hamulców do linii diagnostycznej Stanowiska kontroli hamulców do samochodów osobowych, dostawczych i użytkowych Cyfrowy odczyt i zapis danych pomiarowych Od pojazdów klasycznych do takich z napędem na cztery koła: budowa modułowa Opatentowana, prawidłowa kontrola wszystkich kół Mocna, przyjazna dla warsztatów technika Możliwość podłączenia do sieci - Sieć ASA, GIEGNET, MCTC Jahre Allrad- Prüftechnik Equipment Premium Workshop

2 Nieograniczona elastyczność dzięki budowie modułowej Od stanowiska kontroli hamulców do linii diagnostycznej. IW 4/7 LON CLASSIC Rolkowe stanowisko kontroli hamulców IW 4/7 LON CLASSIC jest wyposażone w klasyczny podwójny wyświetlacz analogowy i w automatycznie przełączający się zakres wyświetlania (0-4 / 0-40 kn). Przez już zintegrowany wyświetlacz cyfrowy kompaktowo prezentowane są informacje o sile różnicach siły hamowania i amortyzatorów oraz wskazówki dla użytkownika. Dodatkowo istnieje możliwość wyposażenia wyświetlacza analogowego w maksymalnie cztery wyświetlacze VARIODATA do prezentowania wagi, ciśnienia hamowania, wyhamowania oraz napisów ruchomych do prowadzenia użytkownika. To rolkowe stanowisko kontroli hamulców szczególnie nadaje się do diagnostyki hamulców w zależności od pomiaru wagi przy małej albo średniej ilości pojazdów. Sterowanie spełnia wymogi stawiane przeglądowi technicznego (HU), ma złącze do PC i dzięki temu może być połączone w sieć. Podłączenie PC (Opcja) Zakres dostawy: - Multiwyświetlacz analogowy z dwoma zegarami wskaźnikowymi do wyświetlania wartości pomiarowych hamulców, amortyzatorów i zbieżności włącznie z elementami przełączającymi (stycznik silnikowy, przekaźnik albo połączenia konieczne zależnie od podłączonego urządzenia). - Wyświetlacz różnicowy cyfrowy / optyczny - Blokowany wyłącznik główny Wyraźnie czytelne instrumenty wskaźnikowe połączone z wyświetlaczami cyfrowymi VARIODATA i prowadzeniem użytkownika (napisy ruchome) włącznie z szafką rozdzielczą 5

3 Nieograniczona elastyczność dzięki budowie modułowej Od stanowiska kontroli hamulców do linii diagnostycznej. IW 4/7 LON ALLRAD Stanowisko kontrolne IW4/7 LON ALLRAD z wielofunkcyjnym wyświetlaczem analogowym oraz czterema zegarami wskaźnikowymi oferuje kompaktowe urządzenie do kontroli pojazdów z napędem na cztery koła. Dzięki opatentowanej metody pomiarowej zyskujecie Państwo pewność, że możecie prawidłowo i bez uszkodzeń kontrolować pojazdy z napędem na cztery koła. Od ponad 20 lat MAHA wyznacza normy przy kontroli pojazdów z napędem na cztery koła i dotrzymuje kroku dzisiejszej technologii samochodowej. Dodatkowo nowoczesne sterowanie elektroniczne umożliwia kontrolę ASR (kontrola przeciwpoślizgowa) i elektroniczny hamulec postojowy w ciągu kontroli hamulców. Stanowisko kontrolne to obowiązek dla linii odbiorczych i diagnostycznych z dużą ilością pojazdów z napędem na cztery koła, przekracza wymagania do przeglądów technicznych (HU), ma złącze seryjne do PC i jest dzięki temu możliwe do połączenia w sieć. 20 Jahre Allrad- Prüftechnik IW 4/7 LON Rollensätze (nicht IW 4 S) Rollensatz IW 4 EURO Nr. 2 ohne Vorbereitung für Wiegeeinrichtung - Achslast 13 t (auflastbar bis 15 t) - Motorleistung von 9 kw bis 11 kw - Hintere Rolle 40 mm überhöht Zakres dostawy: - Multiwyświetlacz analogowy z czterema zegarami wskaźnikowymi do wyświetlania wartości pomiarowych hamulców, amortyza torów i zbieżności włącznie z elementami przełączającymi (sty cznik silnikowy, przekaźnik albo połączenia konieczne zależnie od podłączonego urządzenia). - Wyświetlacz różnicowy cyfrowy / optyczny - Dwa wyświetlacze cyfrowe VARIODATA - Zdalne sterowanie radiowe FFB 3 + czujnik nacisku na pedał hamulca - Zestaw regulacyjny napędu na cztery koła do wszystkich rodza jów napędów włącznie z kontrolą skuteczności, regulacją poślizgu / blokadą mechanizmu różnicowego - Blokowany wyłącznik główny - Złącze seryjne RS 232 do drukarki albo PC Zestaw rolek IW 7 EURO nr 2 z przygotowaniem do urządzenia ważącego - nacisk na oś 18 ton (możliwość obciążenia do 20 ton) - moc silnika od 9 kw do 16 kw - Rolka tylna podwyższona o 50 mm - opcjonalnie wersja dla pojazdów niskopodwoziowych Podłączenie PC (Opcja) 7

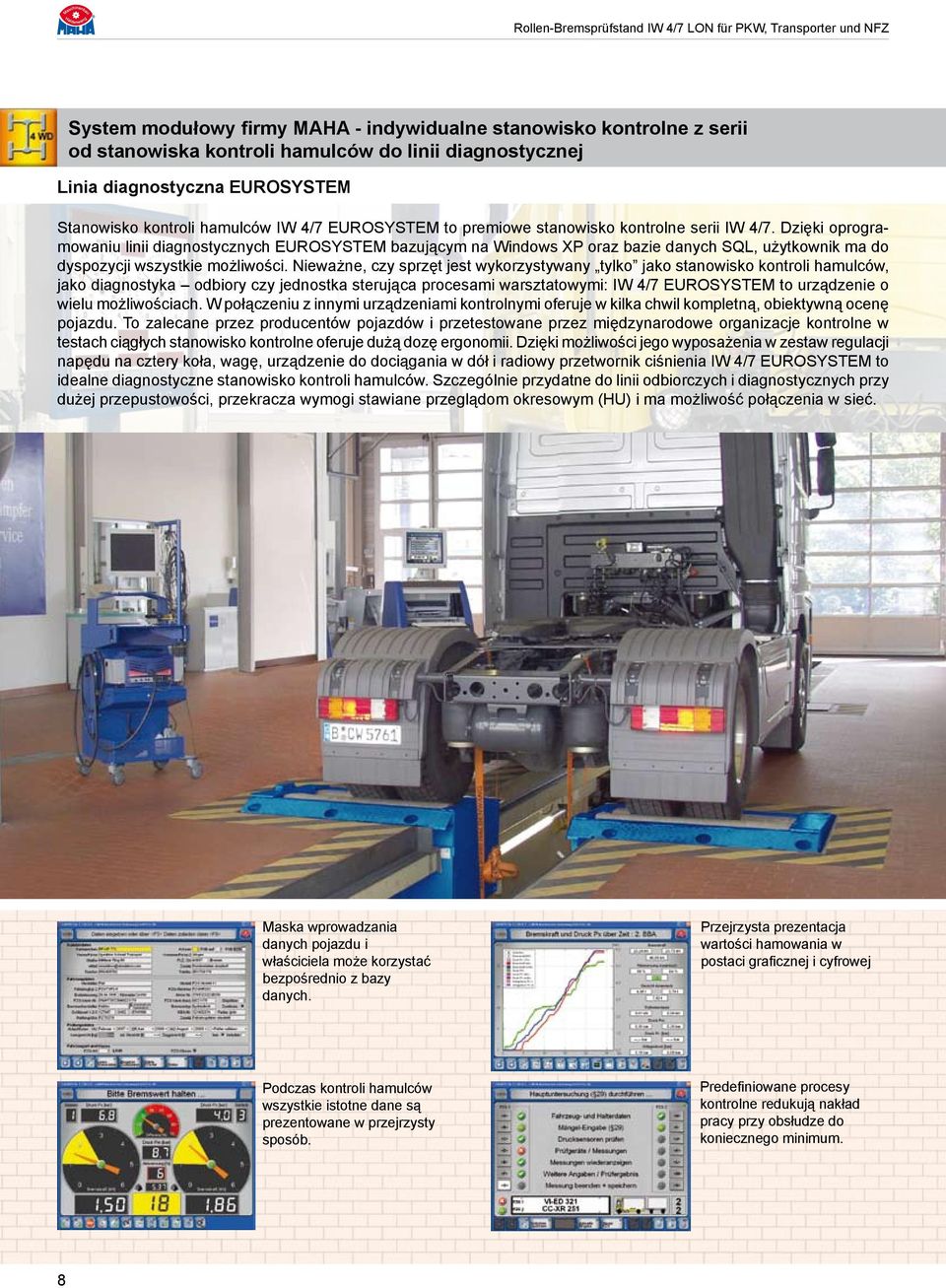

4 System modułowy firmy MAHA - indywidualne stanowisko kontrolne z serii od stanowiska kontroli hamulców do linii diagnostycznej Linia diagnostyczna EUROSYSTEM Stanowisko kontroli hamulców IW 4/7 EUROSYSTEM to premiowe stanowisko kontrolne serii IW 4/7. Dzięki oprogramowaniu linii diagnostycznych EUROSYSTEM bazującym na Windows XP oraz bazie danych SQL, użytkownik ma do dyspozycji wszystkie możliwości. Nieważne, czy sprzęt jest wykorzystywany tylko jako stanowisko kontroli hamulców, jako diagnostyka odbiory czy jednostka sterująca procesami warsztatowymi: IW 4/7 EUROSYSTEM to urządzenie o wielu możliwościach. W połączeniu z innymi urządzeniami kontrolnymi oferuje w kilka chwil kompletną, obiektywną ocenę pojazdu. To zalecane przez producentów pojazdów i przetestowane przez międzynarodowe organizacje kontrolne w testach ciągłych stanowisko kontrolne oferuje dużą dozę ergonomii. Dzięki możliwości jego wyposażenia w zestaw regulacji napędu na cztery koła, wagę, urządzenie do dociągania w dół i radiowy przetwornik ciśnienia IW 4/7 EUROSYSTEM to idealne diagnostyczne stanowisko kontroli hamulców. Szczególnie przydatne do linii odbiorczych i diagnostycznych przy dużej przepustowości, przekracza wymogi stawiane przeglądom okresowym (HU) i ma możliwość połączenia w sieć. Maska wprowadzania danych pojazdu i właściciela może korzystać bezpośrednio z bazy danych. Przejrzysta prezentacja wartości hamowania w postaci graficznej i cyfrowej Podczas kontroli hamulców wszystkie istotne dane są prezentowane w przejrzysty sposób. Predefiniowane procesy kontrolne redukują nakład pracy przy obsłudze do koniecznego minimum. 8

5 Nieograniczona elastyczność dzięki budowie modułowej Od stanowiska kontroli hamulców do linii diagnostycznej. Dane techniczne Jednostka wyświetlacza Prezentacja na 2 wyświetlaczach analogowych (szer. x wys. x głęb.) 870 x 910 x 300 mm, średnica skali 2 x 350 mm Prezentacja na 4 wyświetlaczach analogowych (szer. x wys. x głęb.) 870 x 1060 x 300 mm, średnica skali 4 x 350 mm Szafka rozdzielcza (szer. x wys. x głęb.) 800 x 950 x 300 mm Wyświetlacz różnicowy Cyfrowy / optyczny Zakres wyświetlania 2 wyświetlacze: 0-4 kn / 0-40 kn, mm / %, m/km 2 wyświetlacze: 0-8 kn i 0-40 kn, mm / %, m/km Zestaw rolek IW 4 S IW 4 IW 7 Nacisk na oś (dopuszczalny przy najechaniu) 8 t 13 t / 15 t* 18 t / 20 t* Moc napędu 2 x 5,5 kw 2 x 9 kw 2 x 11 kw* Wzmocnione silniki napędowe 2 x 11 kw* 2 x 16 kw* Prędkość badania 5 km/h 2,3 km/h (2,3 / 4,6 km/h)* 2 km/h (3 / 6 km/h)* Długość rolek 1000 mm 1000 mm 1150 mm Średnica rolek 192 mm 202 mm 265 mm Rozstaw rolek 400 mm 400 mm 475 mm Wartość przyłącza prądu 400 V / 50 Hz 3 P + N + E 400 V / 50 Hz 3 P + N + E 400 V / 50 Hz 3 P + N + E Bezpiecznik 35 A bierny A bierny A bierny Układ gwiazda - trójkąt x x x Wymiary zestawów rolek Patrz arkusz danych technicznych *Opcja Opcje Pulpit 3000 do komunikacji z PC (szer. x wys. x głęb.) Oprogramowanie PC EUROSYSTEM Moduły oprogramowania Analogowy wyświetlacz symultaniczny Radiowy przetwornik ciśnienia pneumatycznego Radiowy przetwornik ciśnienia hydraulicznego Hydrauliczny symulator wagi Urządzenie ważące 810 x 1400 x 670 mm Platforma Windows Określenie dostępu, program przeglądów technicznych (HU), program SP, moduły specyficzne dla kraju Wyświetlacz analogowy z 2 skalami, 2 x 350 mm Wyświetlacz analogowy z 4 skalami, 4 x 350 mm 0 20 bar bar 0 10 t 0 20 t Zdalne sterowanie, czujnik siły nacisku na pedał hamulca, drukarka, tester zbieżności MINC II, urządzenie do kontroli tachografów TMK 1, zestaw sterowania do pojazdów z napędem na 4 koła, hamulec DC. Inne akcesoria znajdziecie Państwo w aktualnym cenniku! 9

6 Rollen-Bremsprüfstand IW 4/7 LON Flexibilität Akcesoria ohne Grenzen durch modularen Aufbau Vom Bremsprüfstand zur Prüfstraße Wyświetlacz różnicowy cyfrowy / opt. VZ Wyświetlacz VARIODATA VZ Uchwyt na ścianę VA Nóżka do szafki z wyświetlaczami VZ Drukarka danych Thermoprint VZ Radiowe zdalne sterowanie RECO 1 VZ Radiowe zdalne sterowanie FFB 3 VZ Miernik siły nacisku na pedał VZ Ładowarka do radiowego przetwornika ciśnienia VZ Radiowy przetwornik ciśnienia pneumatycznego VZ Napięcie specjalne 3x230V VZ Zabezpieczenie kanału GSQ VZ Światło błyskowe z brzęczykiem sygnałowym VZ Radiowy ekran dotykowy FTS 2004 VZ Radiowy przetwornik ciśnienia hydraulicznego VZ Zestaw regulacyjny do napędu 4x4 VZ / VZ Urządzenie ważące statyczne / dynamiczne Powierzchnie rolek pokryte tworzywem sztucznym VZ Urządzenie dociągające VZ Podnoszony zestaw rolek VZ / VZ Wzmocnione silniki napędowe, patrz cennik Urządzenie obrotowe pomiarowe VZ Dwie prędkości kontrolne VZ Pokrywa rolek VZ / VZ Rama montażowa patrz cennik Licznik godzin roboczych VZ Ogrzewanie zestawu rolek VZ Urządzenie regulacyjne VZ TCS Tachocontrol VP Analizator spalin z silników Diesla MDO 2 VP
