1 Wyposażenie do pomiaru momentu System pomiarowy Microtest składa się z jednego z kilku przetworników momentu w połączeniu ze sterownikiem Microtest MTBU. Dostępne są następujące typy przetworników : Obrotowy przetwornik momentu MT TR Ręczny przetwornik momentu MT TH Stacjonarny przetwornik momentu MT TS Przetwornik siły MT FS Sterownik Microtest MTBU strona 10

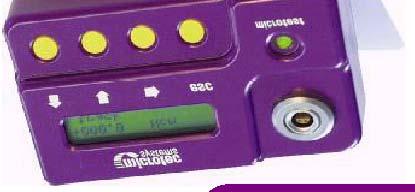

2 Charakterystyka Przetworniki siły i momentu mogą być zamiennie dołączane do sterownika (rozpoznawanie automatyczne) Zapisywanie wyników pomiarów poprzez port RS 232-C na drukarki PP lub SP Graficzne zapisywanie wyników pomiaru momentu/siły poprzez program PC Windows Torque Test Pamięć wartości szczytowych Ciągły odczyt wartości momentu i (kąta - jeżeli jest to możliwe) Odczyt wartości w granicach tolerancji (min./max.) Mechaniczne zabezpieczenie przekroczenia momentu dla przetworników do 2 Nm Przewód sygnałowy z wtyczkami na końcach, łatwy do wymiany w przypadku zniszczenia Panel operatora z możliwością zmiany języka Wyświetlanie błędów na wyświetlaczu i za pomocą diod LED Charakterystyka sterownika MTBU sterownik MTBU nr kat wymiary 130 x 75 x 75 mm ciężar ok. 0.4 kg zasilanie 15 VDC, max. 500 ma podłączenia czujnik, zasilanie, port RS232-C, I/O port temp. pracy +5 do +60 o C Sterownik Microtest MTBU Zrzut ekranu programu Torque TestPro Informacje ogólne Seria przetworników momentu została zaprojektowana do statycznych i dynamicznych pomiarów momentu w dwóch kierunkach w każdej pozycji. Przetworniki dostępne są z różnymi zakresami, jako ręczne, stacjonarne lub obrotowe. Ergonomiczny wzór i miniaturyzacja zapewniają maksimum komfortu użytkownikowi. Typowe zastosowania to poza zagwarantowaniem jakości, możliwość przystosowania do innych narzędzi, pomiary i sprawdzanie na różnych etapach procesu oraz w technice pomiarów laboratoryjnych. Elementy pomiarowe wchodzące w skład przetwornika są najwyższej jakości i zabezpieczone przed agresywnym działaniem środowiska. Niewielkich wymiarów bezszczotkowe przetworniki momentu ROTAX są także dostępne ze zintegrowanym przetwornikiem kąta. Wszystkie przetworniki posiadają fabryczny certyfikat kalibracji. Standardowa klasa dokładności to 0.5%. Dzięki zintegrowaniu elementów pomiarowych i przetwornika, całość jest nieczuła na zakłócenia zewnętrzne. Pamięć danych przetwornika umożliwia jego rozpoznanie (funkcja auto detect) przez sterownik Microtest. Niezależnie od tego, że dane kalibracyjne każdego przetwornika są przechowywane, kalibracja może być przeprowadzona niezależnie przez sterownik Microtest. W celu uzyskania dodatkowych informacji prosimy o kontakt. Podstawowe funkcje sterownika (wyświetlanie wartości chwilowych/szczytowych, dane wyjściowe, ustawianie wartości ekstremalnych, wybór języka) mogą być dokonywane przez użytkownika przy pomocy wyświetlacza i klawiatury. Ustawienia parametrów i ustawienia użytkownika są zachowywane w poszczególnych przetwornikach. Proces pomiaru momentu lub siły jest dwukierunkowy i sygnalizowany odpowiednim znakiem. Port I/O umożliwia połączenie z zewnętrznym sterownikiem PLC. strona 11

3 Seria MT TR Obrotowy przetwornik momentu ROTAX Bezkontaktowy system zasilania i przesyłania danych. MT TR 2 do MT TR 200 Max. prędkość: 5000 obr/min. (Ncm) Seria MT TRA Obrotowy przetwornik momentu ROTAX Wbudowany przetwornik kąta. Bezkontaktowy system zasilania i przesyłania danych. MT TRA 2 do MT TRA 200 Max. prędkość: 5000 obr/min. (Ncm) strona 12

4 MT TH 1-10 Ręczny przetwornik momentu Miniaturowy ręczny ergonomiczny przetwornik Uchwyt 16 mm. MT TH Ręczny przetwornik momentu Ręczny ergonomiczny przetwornik Uchwyt 22 mm. Seria MT TS Stacjonarny przetwornik momentu Płyta montażowa 50x50 mm. MT TS 1 do MT TS 200 strona 13

5 Przetworniki siły Microtest Torque Sensor Seria MT FS Rozciągany / Ściskany przetwornik siły Anodowana aluminiowa obudowa. Możliwa dostawa przetworników z innymi zakresami siły. Specifications strona 14
