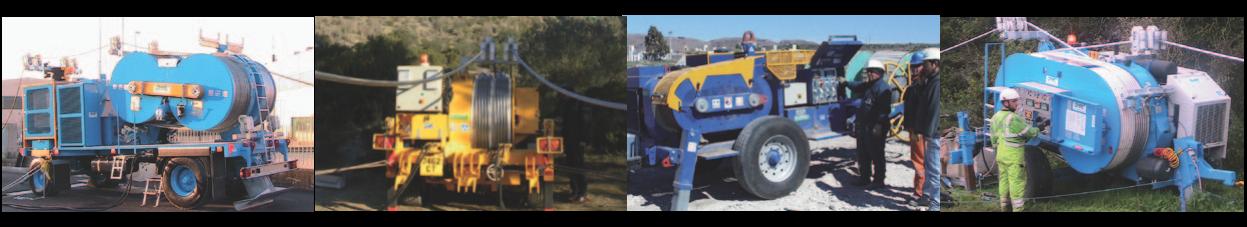

1 HAMOWNIKI HYDRAULICZNE LINIE NAPOWIETRZNE Stringing Equipment Division Dystrybucja Polska: PowerEnergy.com.pl

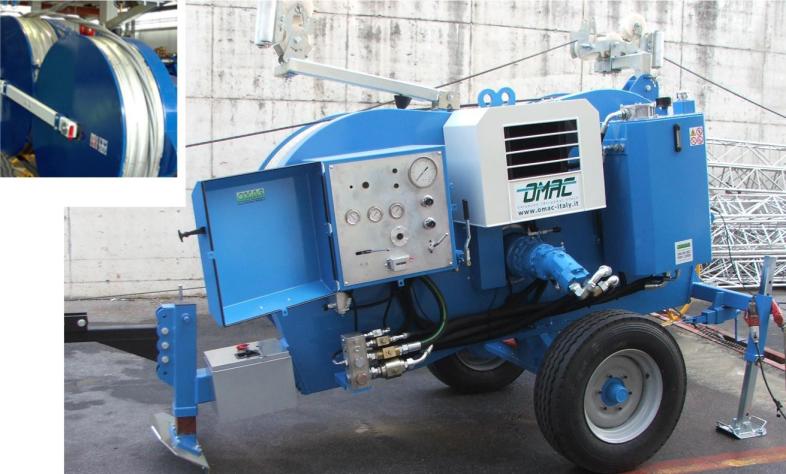

2 Model F A x B x C = 3,85 x 1,80 x 2,25m / Waga = 2000 kg Hamownik Hydrauliczny (OPCJA 083.1) przeznaczony do napinania jednego przewodu linii napowietrznej lub światłowodowej (OPGW). Wyposażony w jeden obwód hydrauliczny pozwalający na utrzymanie stałego naprężenia przewodu przy zmieniającej się prędkości wciągania. Para stalowych bębnów wyłożonych wielo rowkowymi, nylonowymi okładzinami. Panel sterujący urządzenia wyposażony w hydrauliczny dynamometr i mechaniczny licznik. Urządzenie do kontrolowania małej siły naciągu (min. 1 kn), idealnie pasuje do światłowodów. Możliwośd przełączania na neutralny bieg Automatyczny hamulec zabezpieczający Prowadnica korygująca ułożenie przewodu, wyposażona w nylonowe rolki Podwozie na sztywnej osi, hamulec ręczny, odpinany zaczep do holowania przy małej prędkości w miejscu pracy. Ilośd rowków na kabestanie Maksymalna średnica przewodu Minimalna siła ELICORD z opcją Maksymalna średnica przewodu 2 x Ø 1500 mm 5 +5 Ø 34 mm 25 KN 1 KN 80 mm 010 Przystosowanie do korzystania z urządzenia jako wciągarki (zasilanie osobnym agregatem hydraulicznym) Aluminiowe okładziny z rowkami, nadające się do trzybiegunowego kabla ELICORD o średnicy 80-mm

3 Model F A x B x C = 3,85 x 1,80 x 2,25m / Waga = 2350 kg Hamownik Hydrauliczny Para stalowych bębnów wyłożonych wielo rowkowymi, nylonowymi okładzinami. Panel kontrolny maszyny wyposażony w elektroniczny cyfrowy instrument pracujący jako dynamometr, preselektor umożliwiający ustawienie maksymalnej siły uciągu, licznik i prędkościomierz Urządzenie do kontrolowania małej siły naciągu (min. 1 kn), idealnie pasuje do światłowodów. Możliwośd przełączania na neutralny bieg Automatyczny hamulec zabezpieczający Prowadnica korygująca ułożenie przewodu, wyposażona w nylonowe rolki Podwozie na sztywnej osi, hamulec ręczny, odpinany zaczep do holowania przy małej prędkości w miejscu pracy. Dodatkowy obwód hydrauliczny do sterowania stojakiem bębnowym Maksymalna średnica przewodu Elicord 80 mm (OPCJA 083.1) przeznaczony do napinania jednego przewodu linii napowietrznej lub światłowodowej (OPGW). Wyposażony w jeden obwód hydrauliczny pozwalający na utrzymanie stałego naprężenia przewodu przy zmieniającej się prędkości wciągania. Ilośd rowków na kabestanie Maksymalna średnica przewodu Minimalna siła PARAMETRY WCIĄGANIA 2x Ø 1500mm 5 +5 Ø 34 mm 30 KN 1 KN 5 km/h 38 KM / 28 KW 30 KN 1 km/h 007 Podwozie na amortyzowanej osi, hamulec najazdowy, dyszel do holowania maszyny po drogach Aluminiowe okładziny z rowkami, nadające się do trzybiegunowego kabla ELICORD o średnicy 80-mm 037 Pilot na kablu długości 10 m Automatyczne zaciski liny Elektroniczne urządzenie z portem USB do zapisywania danych z wciągania liny

4 Model F A x B x C = 3,95 x 2,00 x 2,40 m / Waga = 2700 kg Hamownik Hydrauliczny przeznaczony do napinania jednego lub dwóch przewodów linii (OPCJA napowietrznej 083.1) lub światłowodowej (OPGW). Wyposażony w jeden obwód hydrauliczny pozwalający na utrzymanie stałego naprężenia przewodu przy zmieniającej się prędkości wciągania. Maszyna może byd używana jako wciągarka do odzyskiwania przewodów. Ilośd rowków na kabestanach Maksymalna średnica liny Minimalna siła 2 x Ø 1500 mm x Ø 34 mm 45 KN 2 KN Para stalowych bębnów wyłożonych wielo rowkowymi, nylonowymi okładzinami. Panel kontrolny maszyny wyposażony w hydrauliczny dynamometr i mechaniczny licznik Urządzenie do kontrolowania małej siły naciągu (2-20 kn), idealnie pasuje do światłowodów. Możliwośd przełączania na neutralny bieg kabestanów Hydrauliczny hamulec zabezpieczający Dwie prowadnice korygujące ułożenie przewodów, wyposażone w nylonowe rolki Podwozie na sztywnej osi, hamulec ręczny, odpinany zaczep do holowania przy małej prędkości w miejscu pracy. Dwa dodatkowe obwody hydrauliczne do sterowania jednym lub dwoma stojakami bębnowymi PARAMETRY WCIĄGANIA 38 KM / 28 KW 45 KN 0,8 km/h 008 Oś na resorach piórowych zawieszona na belce, system hamowania pneumatycznego, opony i światła do holowania na drodze (bez homologacji). 037 Pilot na kablu o długości 10 m Automatyczne zaciski dla dwóch lin lub przewodów Elektroniczne urządzenie z portem USB do zapisywania danych z wciągania liny

5 Model F A x B x C = 3,90 x 2,40 x 2,80 m Waga = 5400 kg Przeznaczony do napinania jednego lub dwóch przewodów linii napowietrznej. Wyposażony w dwa hydrauliczne (OPCJA 083.1) obwody pozwalające na utrzymanie stałej siły naprężenia przewodu przy zmieniającej się prędkości wciągania. Dwa układy mogą byd używane niezależnie lub równocześnie z automatycznym rozłożeniem partycji sił. Maszyna wyposażona jest w silnik do operacji wciągania przewodów. Podczas wciągania jeden obwód hydrauliczny pozwala w sposób ciągły zmieniad prędkośd w obu kierunkach, co pozwala wykorzystad jeden lub oba zgodnie z potrzebami użytkownika. Dwie pary stalowych bębnów wyłożonych wielo rowkowymi, nylonowymi okładzinami do obsługi dwóch przewodów. Panel kontrolny maszyny wyposażony w 2 elektroniczne cyfrowe instrumenty pracujące jako dynamometr, preselektor umożliwiający ustawienie maksymalnej siły uciągu, licznik i prędkościomierz Dwa hydrauliczne hamulce zabezpieczające Prowadnica korygująca ułożenie przewodów, wyposażona w nylonową rolką Podwozie na sztywnej osi, hamulec ręczny, odpinany zaczep do holowania przy małej prędkości w miejscu pracy Hydrauliczne stabilizatory tylne i uchwyty do mocowania i podnoszenia maszyny. Urządzenie do kontrolowania małej siły naciągu (2-20 kn), idealnie pasuje do światłowodów. Mechanizm synchronizacji ruchu kabestanów. Urządzenie z uchwytem do połączenia mechanicznego 2 par kabestanów. Dwa dodatkowe obwody hydrauliczne do sterowania stojakami bębnowymi Z OPCJĄ układy hydrauliczne Ilośd rowków na kabestanach Maksymalna średnica przewodu PARAMETRY WCIĄGANIA 4 x Ø 1500 mm x Ø 42 mm 2 x 50 KN lub 1 x 100 KN 5 km/h 55 KM / 49 KW 2 x 50 KN lub 1 x 100 KN 0,8 km/h Dwu osiowe podwozie (tandem), pneumatyczny układ hamulcowy, światła. 008 Oś na resorach piórowych zawieszona na belce, system hamowania pneumatycznego, opony i światła do holowania na drodze (bez homologacji). 012 Predyspozycje jednego obwodu hydraulicznego do zasilania prasy o dużym zapotrzebowaniu ciśnienia 017 Hydrauliczno mechaniczne urządzenie (n.1, na 1 obwód) w celu kontrolowania niskich wartości hamowania (3-30 kn) odpowiednie do światłowodów Urządzenie do rozruchu silnika diesla i układu hydraulicznego w niskich temperaturach (do -30 C) 037 Pilot na kablu o długości 10 m Automatyczne zaciski liny Elektroniczne urządzenie z portem USB do zapisywania danych z wciągania liny Urządzenie synchronizujące, dopasowujące 2 maszyny do napinania jednocześnie większej ilości przewodów, wyposażone w kable kontrolne (20 m) do sterowania 2 maszynami

6 Model F A x B x C = 3,25 x 1,80 x 2,15 m / Waga = 2400 kg Hamownik Hydrauliczny (OPCJA 083.1) przeznaczony do napinania jednego lub dwóch przewodów linii napowietrznej lub światłowodowej (OPGW). Wyposażony w jeden obwód hydrauliczny pozwalający na utrzymanie stałego naprężenia przewodu przy zmieniającej się prędkości wciągania. Ilośd rowków na kabestanach Maksymalna średnica liny Minimalna siła 2 x Ø 1200 mm x Ø 34 mm 45 KN 1,5 KN Para stalowych bębnów wyłożonych wielo rowkowymi, nylonowymi okładzinami. Panel kontrolny maszyny wyposażony w hydrauliczny dynamometr i mechaniczny licznik Urządzenie do kontrolowania małej siły naciągu (1,5-20 kn), idealnie pasuje do światłowodów. Możliwośd przełączania na neutralny bieg kabestanów Automatyczny hamulec zabezpieczający Dwie prowadnice korygujące ułożenie przewodów, wyposażone w nylonowe rolki Podwozie na sztywnej osi, hamulec ręczny, odpinany zaczep do holowania przy małej prędkości w miejscu pracy. 010 Przystosowanie do korzystania z urządzenia jako wciągarki (zasilanie osobnym agregatem hydraulicznym) 007 Podwozie na amortyzowanej osi, hamulec najazdowy, dyszel do holowania maszyny po drogach

7 WCIĄGARKO HAMOWNIK HYDRAULICZNY Model F120.AF.30 A x B x C = 3,90 x 1,95 x 2,35m / Waga = 2900 kg Maszyna hydrauliczna (OPCJA przeznaczona 083.1) do napinania i wciągania jednej liny lub przewodu przy układaniu napowietrznych linii przesyłowych. Wyposażona w jeden obwód hydrauliczny pozwalający przy użyciu stałej siły płynnie zmieniad prędkośd. Urządzenie posiada system, który pozwala utrzymad zaprogramowaną siłę wciągania, po przez automatyczne dostosowanie prędkości zgodnej z zadanym obciążeniem Para stalowych bębnów wyłożonych wielo rowkowymi, nylonowymi okładzinami. Panel kontrolny maszyny wyposażony w elektroniczne cyfrowe urządzenie pracujące jako dynamometr, preselektor umożliwiający ustawienie maksymalnej siły uciągu, licznik i prędkościomierz Urządzenie do kontroli naciągu przy małym nakładzie sił ( dan), nadające się do światłowodów OPGW. Możliwośd przełączania na neutralny bieg kabestanów Hydrauliczny hamulec bezpieczeostwa Prowadnica przednia oscylująca napęd przewodów, wyposażona w nylonowe rolki Prowadnica tylnia korygująca ułożenie przewodów, wyposażona w nylonowe rolki Podwozie na sztywnej osi,hamulec ręczny, odłączany zaczep do przemieszczania maszyny w miejscu pracy Dodatkowy układ hydrauliczny umożliwiający podłączenie stojaka bębnowego lub nawijarki. Maksymalna średnica liny Maksymalna średnica złączki PARAMETRY PRACY WCIĄGANIA Prędkość przy maksymalnej sile ciągnięcia Maksymalna prędkość Siła ciągnięcia przy maksymalnej prędkości PARAMETRY PRACY NAPINANIA Maksymalna prędkość 2 x Ø 1500 mm Ø 34 mm Ø 16 mm 40,8 KM / 30 KW 30 KN 1,9 km / h 10 KN 30 KN 008 Oś na resorach piórowych zawieszona na belce, system hamowania pneumatycznego, opony i światła do holowania na drodze (bez homologacji). 014 Nawijarka bębnowa z możliwością montażu na ramieniu bębnów o średnicy 1400 mm 037 Pilot na kablu o długości 10 m Automatyczne zaciski liny Ręczne zaciski liny Napęd na gumowych gąsienicach 038.C Radiowe sterowanie gąsienic Elektroniczne urządzenie z portem USB do zapisywania danych z wciągania liny

8 WCIĄGARKO HAMOWNIK HYDRAULICZNY Model F120.AF.75.2 A x B x C = 4,00 x 2,10 x 2,40 m / Waga = 4450 kg Maszyna hydrauliczna przeznaczona do napinania i wciągania jednej liny lub przewodu przy układaniu napowietrznych linii przesyłowych. Wyposażona w jeden obwód hydrauliczny pozwalający przy użyciu stałej (OPCJA siły płynnie 083.1) zmieniad prędkośd. Urządzenie posiada system, który pozwala utrzymad zaprogramowaną siłę wciągania, po przez automatyczne dostosowanie prędkości zgodnej z zadanym obciążeniem Para stalowych bębnów wyłożonych wielo rowkowymi, nylonowymi okładzinami, możliwośd zastosowania stalowych okładzin opcja 119 Panel kontrolny maszyny wyposażony w elektroniczne cyfrowe urządzenie pracujące jako dynamometr, preselektor umożliwiający ustawienie maksymalnej siły uciągu, licznik i prędkościomierz Urządzenie do kontroli naciągu przy małym nakładzie sił (3-25 KN), w położeniu spoczynkowym nadające się do światłowodów OPGW Możliwośd przełączania na neutralny bieg kabestanów Hydrauliczny hamulec bezpieczeostwa Prowadnica tylnia korygująca ułożenie dwóch przewodów na raz, wyposażona w nylonowe rolki Podwozie na sztywnej osi,hamulec ręczny, odłączany zaczep do przemieszczania maszyny w miejscu pracy Hydrauliczne stabilizatory wspomagające mocowanie zakotwionej maszyny Dwa dodatkowe układy hydrauliczne umożliwiające podłączenie dwa stojaki bębnowe lub dwie nawijarki. 008 Oś na resorach piórowych zawieszona na belce, system hamowania pneumatycznego, opony i światła do holowania na drodze (bez homologacji). 012 Predyspozycje jednego obwodu hydraulicznego do zasilania prasy o dużym zapotrzebowaniu ciśnienia 028,7 Urządzenie do rozruchu silnika diesla i układu hydraulicznego w niskich temperaturach (do -30 C) 037 Pilot na kablu o długości 10 m Automatyczne zaciski liny Ręczne zaciski liny Elektroniczne urządzenie z portem USB do zapisywania danych z wciągania liny 119 ze stalowymi, poddanymi obróbce chemicznej rowkami Urządzenie synchronizujące, dopasowujące 2 maszyny do napinania jednocześnie większej ilości przewodów, wyposażone w kable kontrolne (20 m) do sterowania dwiema maszynami Ilośd rowków na kabestanach Maksymalna średnica przewodu Maksymalna średnica liny PARAMETRY WCIĄGANIA Prędkośd przy maksymalnej sile ciągnięcia Siła ciągnięcia przy maksymalnej prędkości 2 x Ø 1500 mm x Ø 40 mm Ø 18 mm 105 KM / 77 KW 75 KN 2 km/h 5 km/h 35 KN 75 KN 5 km/h 014 Nawijarka bębnowa z możliwością montażu na ramieniu bębnów o średnicy 1400 mm

9 NOTATKI Lubin tel ul. Kolejowa 17 fax
